Tests :
Config de test :
Niveau sonore
Le ventilateur du Node 202
En l’absence de ventilateur sur le Node 202, le niveau sonore du boitier est completement lié à la config en place!
De plus nous avons dû remplacer notre ventirad Noctua par le ventirad d’origine Intel.
Bref! pas de test du niveau sonore.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches.
Le relevé des températures de la carte mère (sonde TMPIN0 et TMPIN2) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.28.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du ventirad Intel est configuré par le logiciel Speed Fan v4.51 comme suit :
- –> 40° = 30%
- 40°–> 56° = 30% –> 100%
- 56° et + = 100%
De par l’absence de ventilateur propre au boitier, on effectue les relevés avec le boitier en position horizontale et en position verticale sous :
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike Extreme.

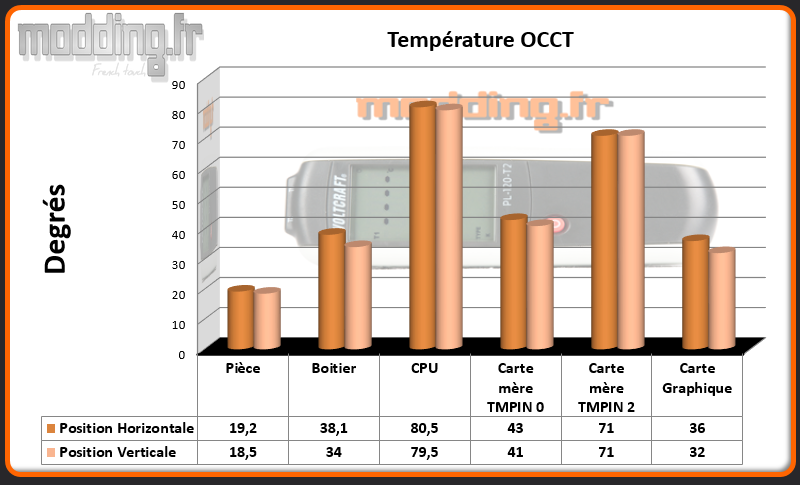

OCCT CPU

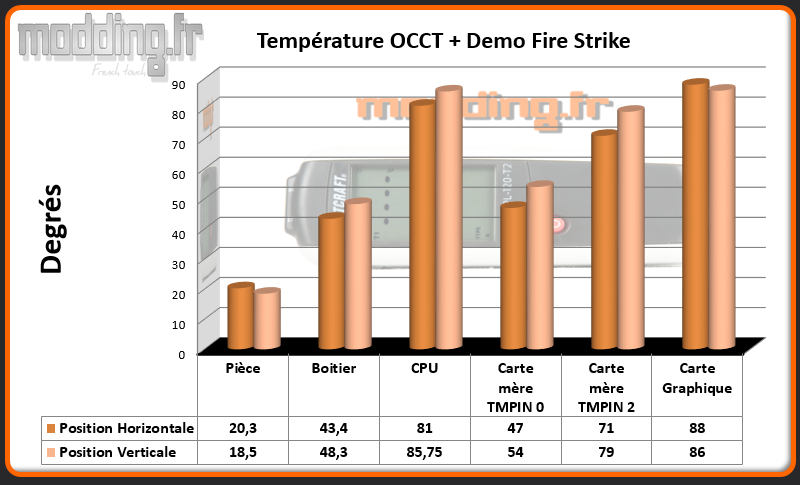

OCCT CPU + Fire Strike
Ces deux tableaux nous permettent de voir si le passage de la position à plat du boitier à debout modifie la température à l’intérieur du boitier.
On rappelle que le Node 202 n’intègre aucun ventilateur.
Nous avons en effet une modification mais pas tout a fait dans le sens que l’on escomptait!!!
La position verticale permet de bien dégager la grille se trouvant sous la carte graphique. Alors certes, cette dernière en profite mais très peu au final…
Mais le plus gênant, c’est que de par le manque de ventilation active du boitier et l’espace restreint, la carte graphique a déjà tendance à chauffer mais en plus de par la position verticale, la chaleur a tendance à monter et donc se retrouve dans le compartiment de la carte mère qui n’a pas vraiment besoin de cet excédent calorifique….
De plus la ventilation de la carte graphique fait tout pour refroidir ses composants en augmentant sa vitesse de rotation! et cela s’entend!!!
On ne prêtera pas attention au relevé de température du CPU refroidi par son ventirad d’origine, mais cela permet de constater les répercussions du passage de la position horizontale à la position verticale du Node 202.
Nous allons comparer les résultats avec ceux relevés dans d’autres boîtiers mini ITX.
De par le remplacement du ventirad Noctua, on ne se focalise que sur les relevés de températures de la carte graphique et voire des sondes de la cartes mère.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

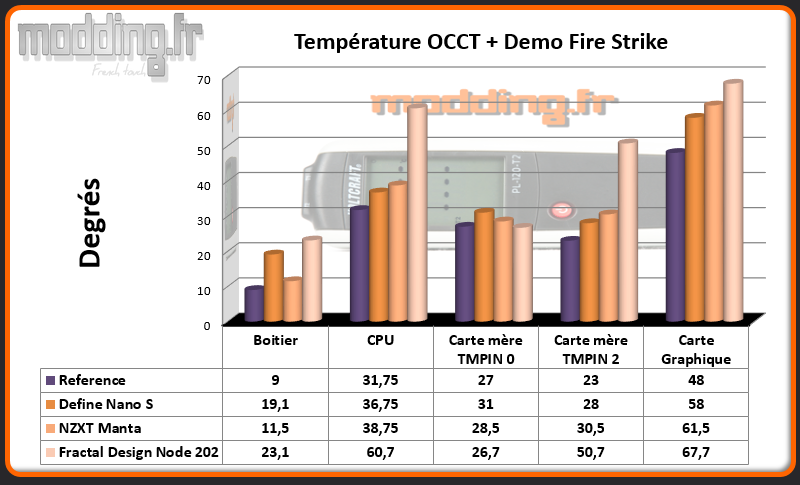

Comparatif OCCT CPU+Fire Strike
On a pris seulement en compte les résultats en position horizontale du Node 202.
Force est de constater que le volume interne du boitier atteint ses limites pour convenir au bon refroidissement d’une config gaming.
