L’extérieur :
Voici le Node 202 en position debout grâce à son large pied spécifique amovible…
… Ou en position “classique” horizontale.
Le boitier mesure, sans “ses pieds”, 377 mm de large sur 330 mm de profondeur pour une hauteur de seulement 82 mm!
Ce dernier point entraîne quelques notions d’aménagements internes avec +/- de restrictions que nous allons détailler dans la section suivante.
Il est de couleur noire avec différentes textures et aspects.
Constitué d’acier et de plastique, le Node 202 pèse 3.2 kg à vide, il faut rajouter 1 kg pour la version avec l’alimentation Integra SFX 450W.

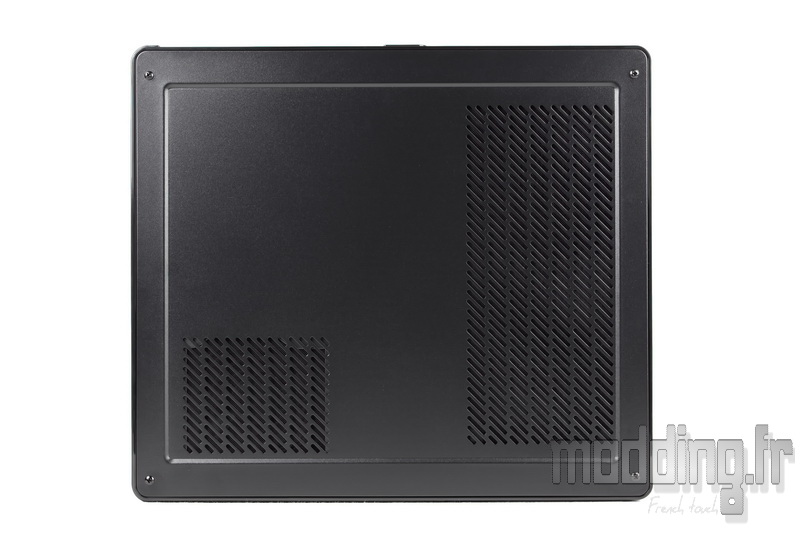

Ce concept de double positionnement du boitier nous amène à détailler en premier lieu le dessous du Node 202.
Il est totalement en acier.

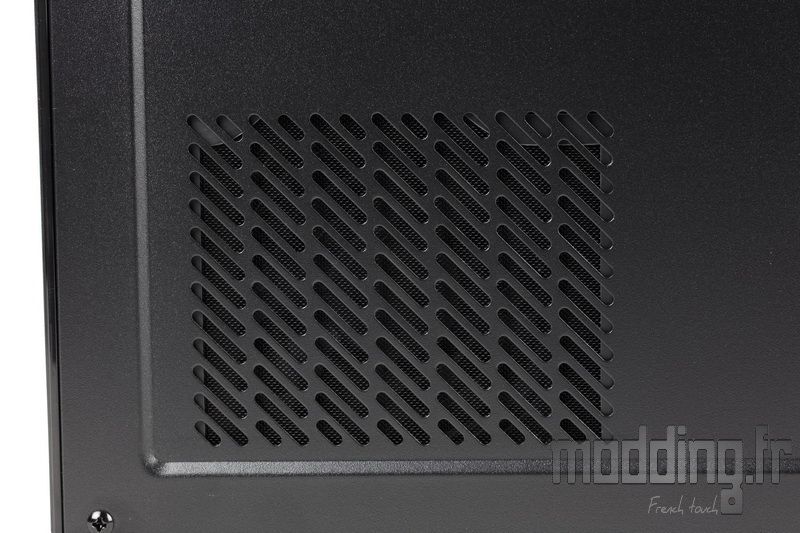

On note la présence de deux grilles : une large grille dissimulant un emplacement pour deux ventilateurs en 120 mm.
Une grille plus petite est destinée au bloc d’alimentation.

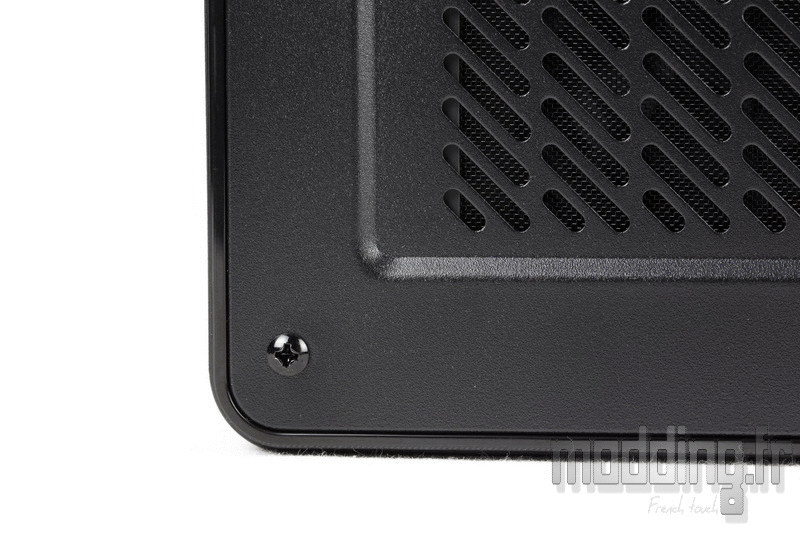

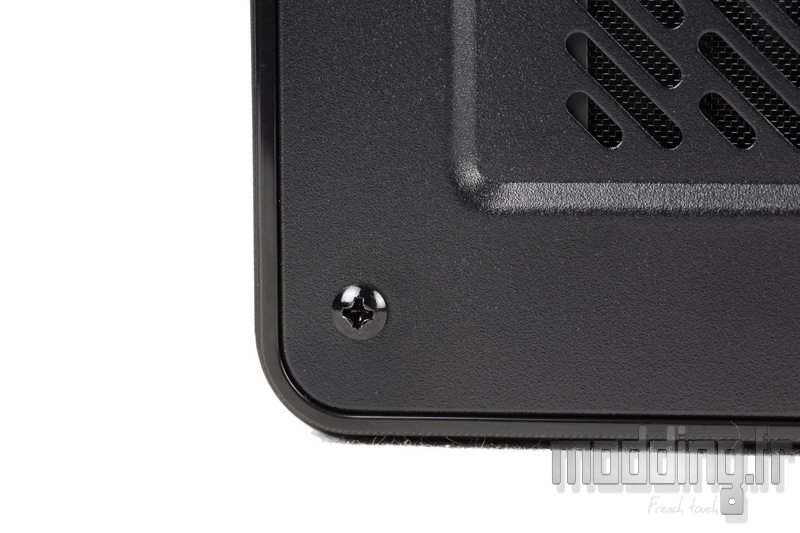

Dans les coins, nous avons 4 vis qui vont permettre de libérer le capot du boitier et ainsi pouvoir ouvrir le Node 202.
Nous notons un léger enfoncement de la partie centrale intégrant les grilles par rapport au pourtour de la base.
On note aussi l’absence de pied!…
… ce qui nous amène aux blocs adhésifs en caoutchouc présents dans le bundle.
Ainsi pour un positionnement à l’horizontal du boitier, on doit mettre en place ces blocs qui se révèlent être les pieds du Node 202.
On les positionne dans les coins, entre la vis et le bord de l’enfoncement comme sur l’animation.
Ceci permet de laisser passer l’air par en dessous.
Le boitier se trouve surélevé de 6 mm passant l’épaisseur totale à 88 mm.
Le coté adhésif engendre un coté permanent mais peu importe, ils ne gênent pas la mise en place du socle pour la position debout.
On passe sur la façade.
On distingue deux parties qui se différencient de par leur aspect mat ou brillant.
La partie mat est le capot du Node 202, la partie brillante est du coup la base du boitier.
Cette dernière intègre le panneau avant doté de deux prises audio et deux ports USB 3.0 qui perdent au passage leur “belle” couleur bleue. Le petit détail qui va bien pour s’harmoniser au ton monochrome du boitier.

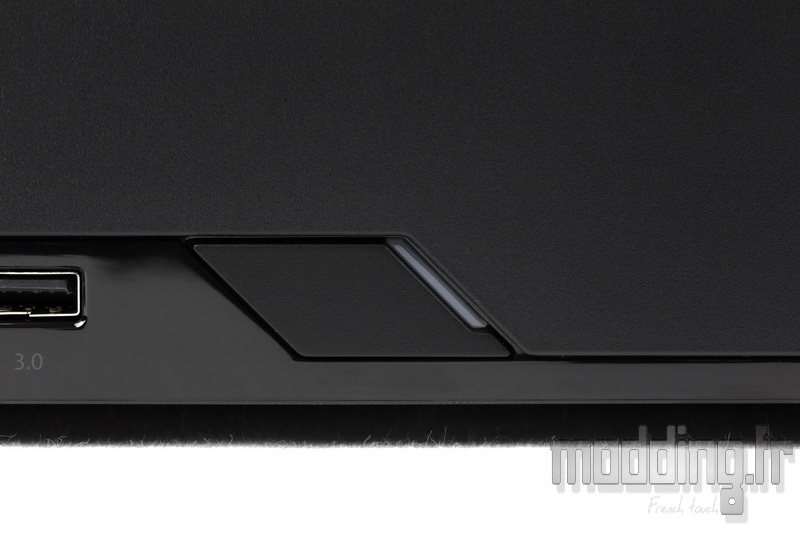

A coté de ce panneau, nous avons le bouton Power accompagné de la sa Led blanche.
Il permet de faire la transition entre les deux aspects de la façade.
La partie du capot arborant un aspect légèrement granité avec cette peinture mat.
A droite de cette façade, Fractal Design appose son logo en lettres grises pour rester dans le ton monochrome.
Le pourtour du boitier est en plastique. Vient s’insérer sur le dessus la partie métallique du capot.
Les coins sont de forme arrondie.
Sur l’un des cotés, l’espace est occupé par une large grille destiné à l’évacuation passive de l’air au sein du boitier notamment le compartiment carte mère/alimentation.
Passive vu qu’aucun ventilateur ne peut prendre pas à ce niveau.
On garde l’aspect brillant sur le bord inférieur faisant continuité avec celui de la façade.
Le coté opposé intègre aussi une grille sur toute la profondeur du boitier mais moins large et qui prend place seulement sur le bord inférieur.
Bord qui récupère la hauteur du panneau avant avec toujours cet aspect brillant.
Un effet de style qui garde un coté fonctionnel. Cette grille contribue dans l’apport d’air au niveau du compartiment de la carte graphique et ce surtout lorsque le boitier est positionné horizontalement. La grille se trouvant dessous est quelque peu bridée par la faible épaisseur des pieds en caoutchouc.
L’arrière du boitier avec une disposition des emplacements tout à plat.
A gauche, nous avons l’emplacement de l’I/O Shield.
Le Node 202 accueille uniquement les cartes mères au format mini ITX.

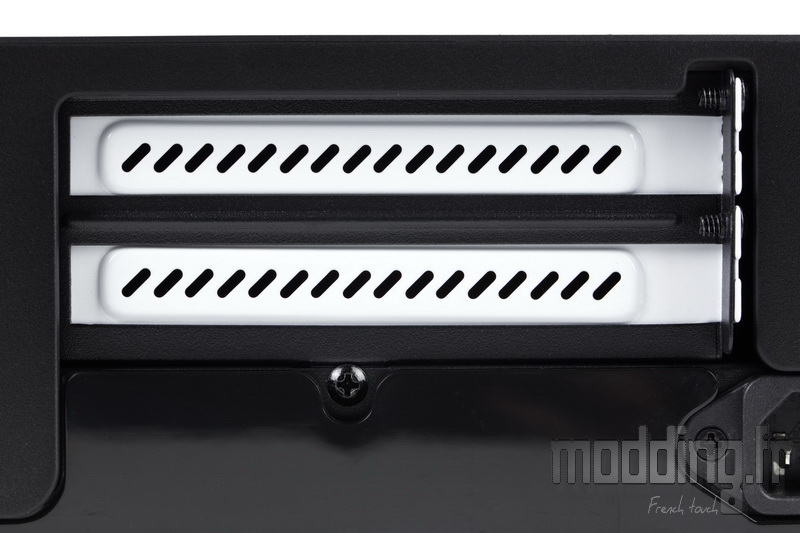

A droite, nous avons les deux équerres PCI de couleur blanche et ajourées.
Spécificité du Node 202, ces équerres ne sont pas perpendiculaires à la carte mère mais bien parallèles à celle-ci et qui plus est déportées sur le coté du boitier.
On comprends alors l’intérêt du Riser dans le bundle.

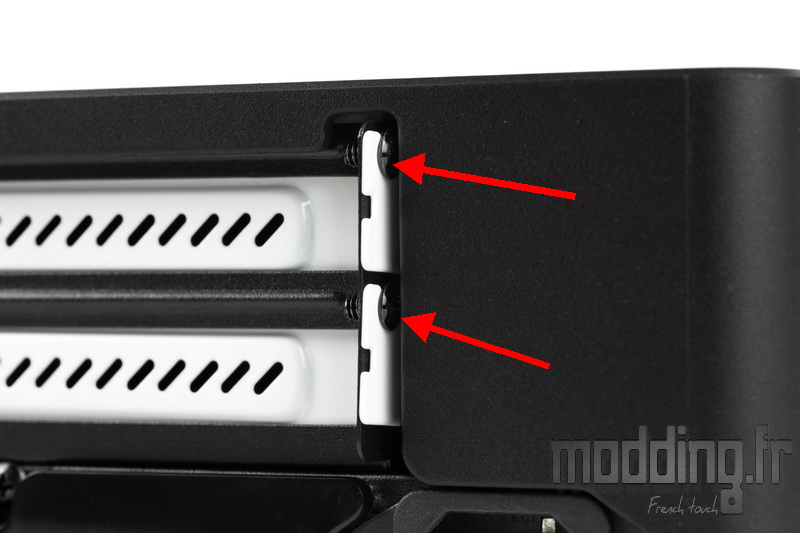

Les équerres sont fixées à l’extérieur du châssis par des vis classiques.
Pour autant le capot les recouvre en partie… Quoi qu’il en soit nous verrons dans la partie montage que la mise en place de la carte graphique est vraiment spécifique au Node 202.
De ce fait la marque ne peut pas mettre en place des vis à main à ce niveau.

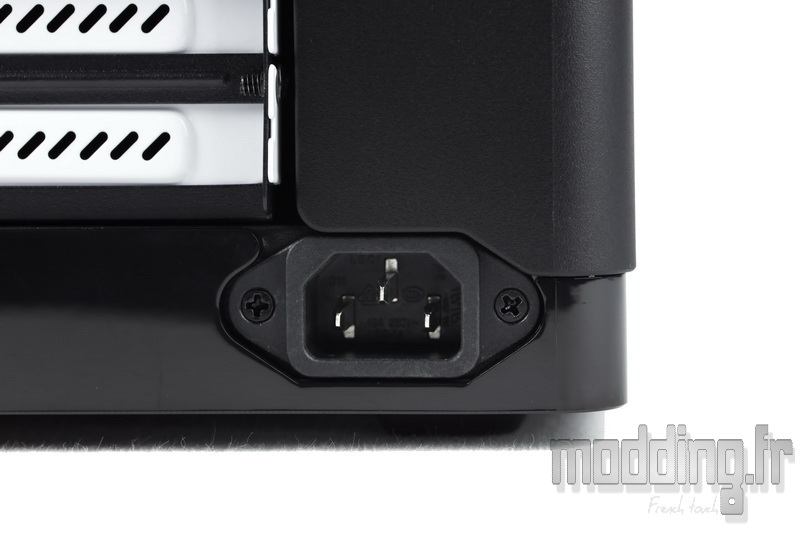

Dans le coin inférieur droit, nous avons la prise secteur qui n’est autre qu’un déport de celle de l’alimentation se trouvant dans le coin diagonalement opposé.
Le dessus du boitier est en acier.
Dans le coin arrière droit, nous notons la présence d’une large grille de forme carré prenant position juste au dessus de l’emplacement de la carte mère.
Elle permet le passage de l’air afin d’alimenter le ventirad du CPU.
