Montage :
On bouscule nos habitudes pour commencer par la carte mère…

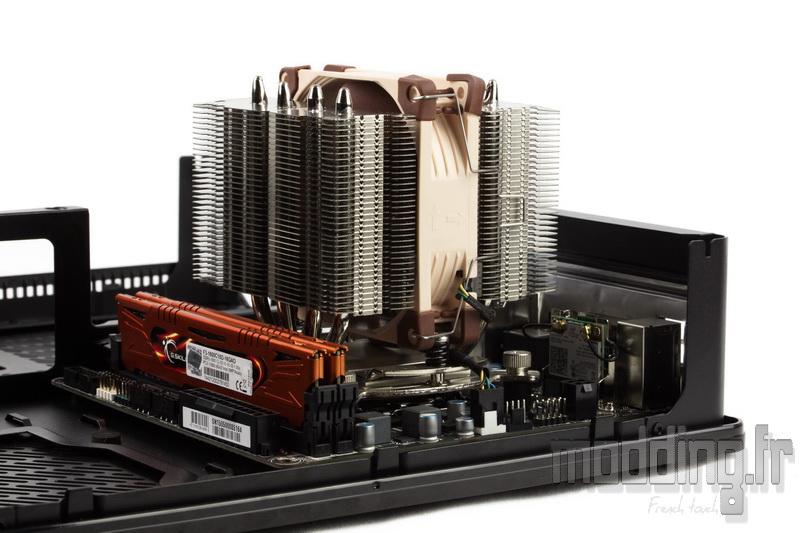

Notre petite tour Noctua demeure …. trop grande pour ce genre de boitier qui ne fait que 82 mm de hauteur en tout et pour tout!
Même notre ventirad Top Flow ne trouve pas assez de place!
Il faut dire que nous n’avons que 56 mm de hauteur disponible avant de toucher le capot du Node 202.
Inutile de songer à un watercooling de type AIO, on ne trouvera pas la place pour le radiateur… à moins de prendre la place dédiée à la carte graphique…

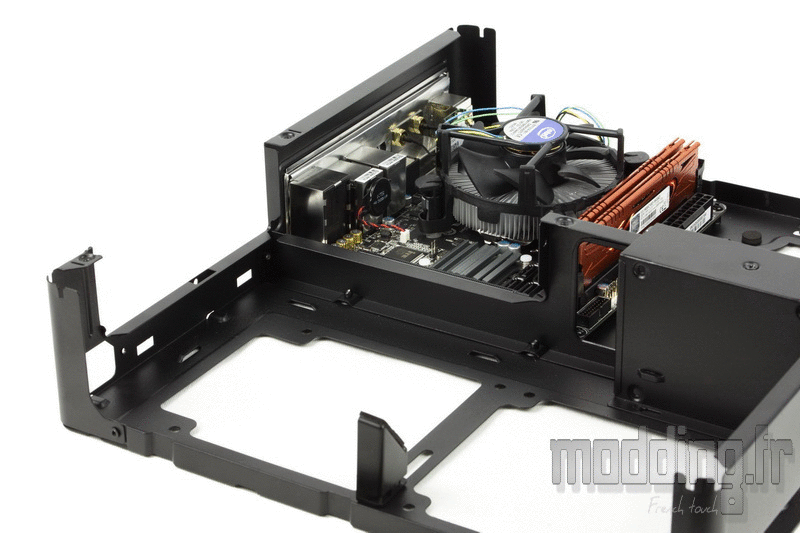

Du coup on s’est rabattu sur le ventirad d’origine Intel de notre i5 4430.

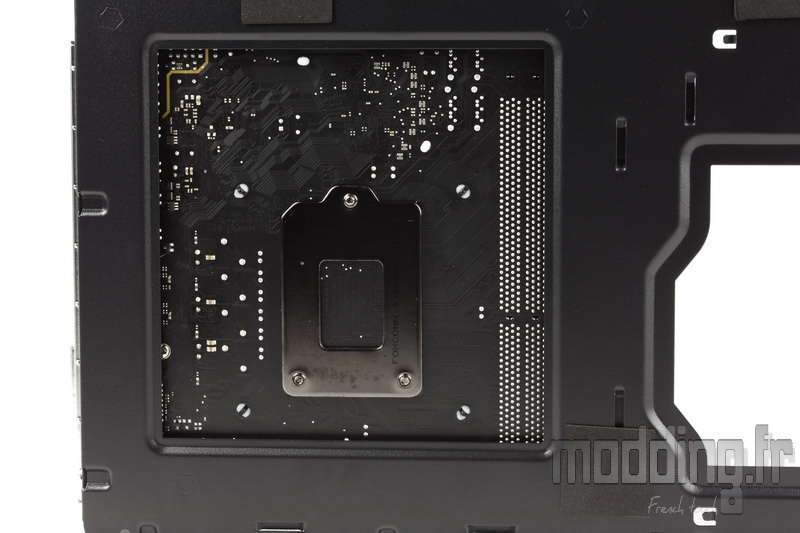

Pour installer la config au sein du Node 202, il est conseillé de retirer la base du boitier ce qui permet d’avoir accès sous le châssis comme par exemple à l’arrière du Socket.

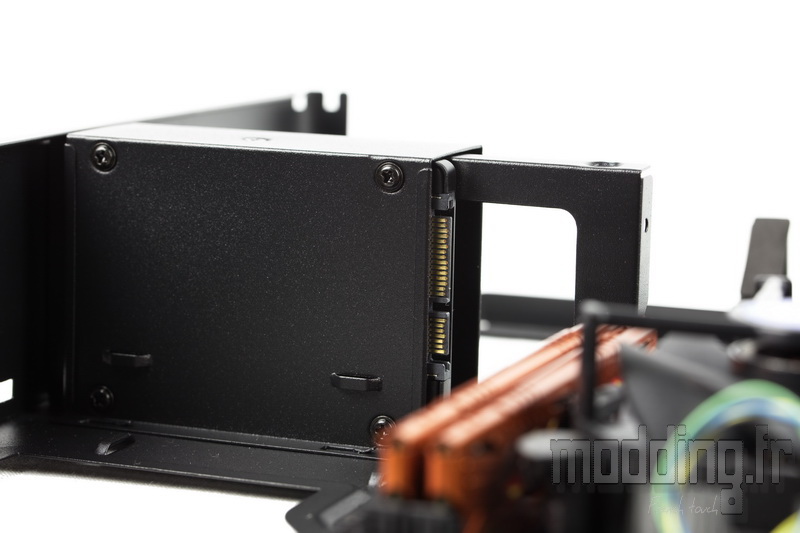

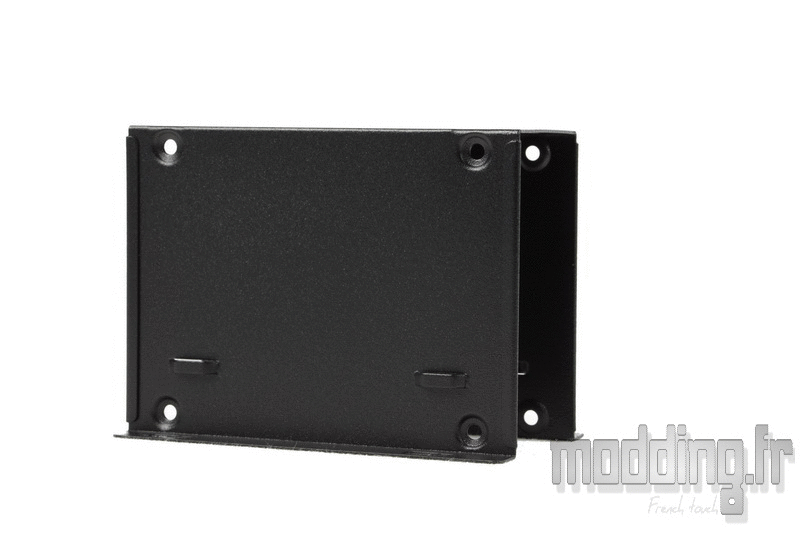

Le SSD prend place à l’intérieur de son support dédié.
La fixation se fait par l’extérieur avec 4 vis M3 incluses dans le bundle et un tournevis.

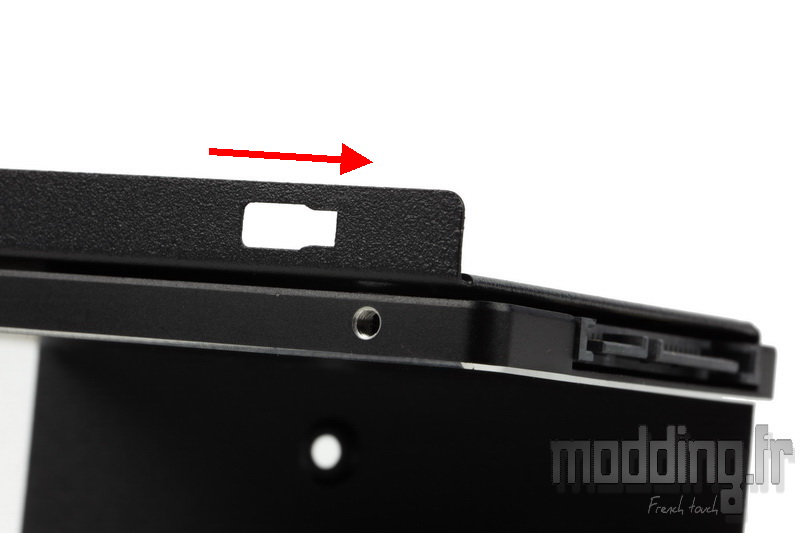

On veille à orienter le SSD de façon à avoir sa connectique vers l’arrière du boitier.
Une fois le support hors du châssis on se repère à ses encoches d’ancrage, la portion la plus étroite étant orientée vers l’arrière du boitier.
Nous avons deux emplacements sur ce support qui prennent place de part et d’autre de la cloison séparant les deux compartiments du châssis.
En l’absence de silentbloc, on évite de prendre un disque dur qui risque d’engendrer des vibrations sur le châssis.

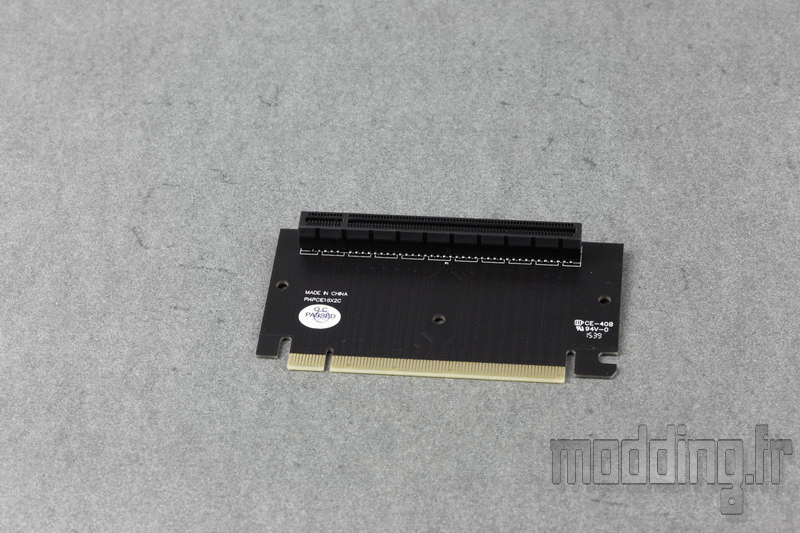

Nous allons passer au montage de la carte graphique bien spécifique à ce boitier et pour cela on commence par monter le Riser.
On assemble les deux parties.

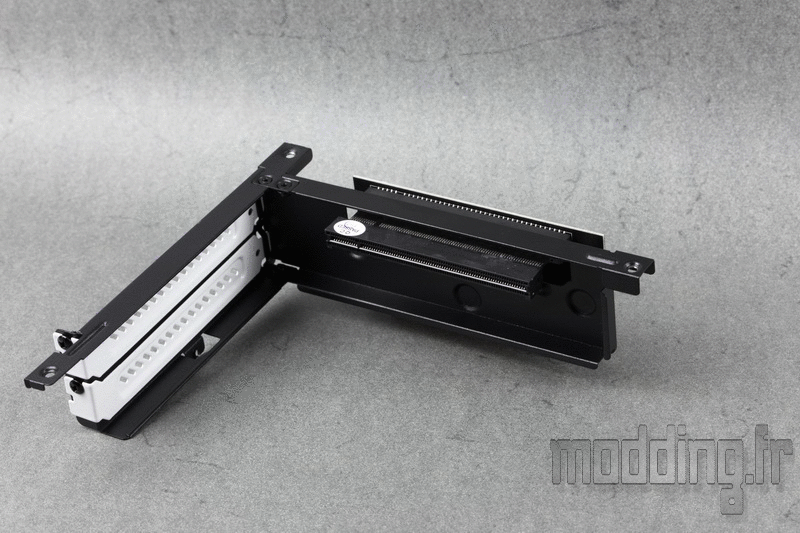

On fixe ensuite le Riser sur le module intégrant les équerres PCI.
On utilise pour cela les trois vis du bundle.
Le Riser est en place…
… On peut passer au montage de la carte graphique et on y va franco en prenant notre R9 280X munie de son système de refroidissement Direct CUII…
On retire d’abord les équerres PCI.
Puis on glisse la carte de façon à brancher sa prise PCIe sur le Riser tout en ajustant sa double équerre au niveau de l’emplacement dédié.

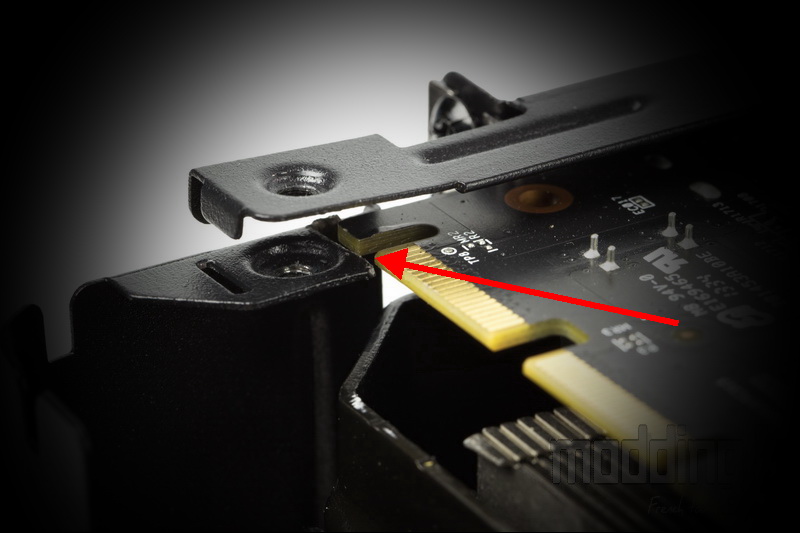

Bien glisser la double équerre de la carte dans son logement notamment au niveau des extrémités qui ont tendance à se retrouver hors du module ce qui empêche le bon branchement de la prise PCIe sur sa totalité.
On ne force pas… si on force c’est que cela coince quelque part!
La carte graphique est montée sur son module spécifique intégrant le Riser.
On visse la double équerre afin d’assurer sa mise en place.

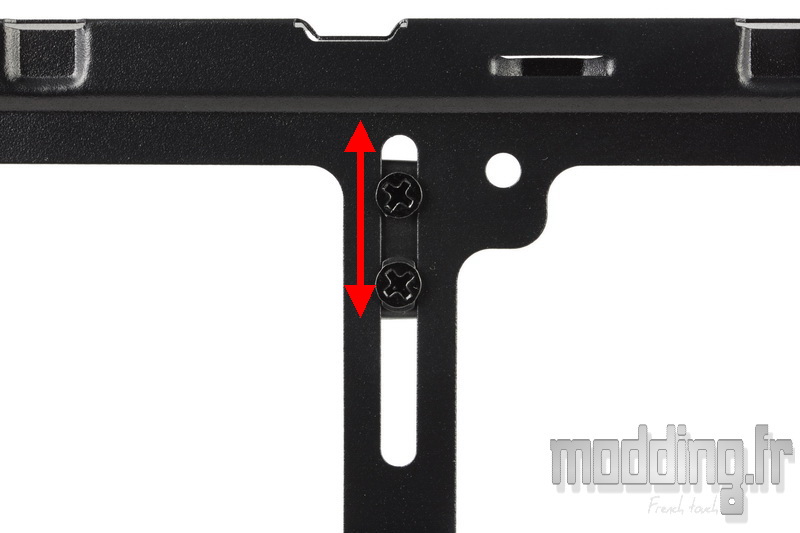

Avant de passer au positionnement de l’ensemble dans le chassis, on ajuste le support latéral de la carte.
Du moins on dévisse pour laisser libre le support en le poussant au maximum vers le bord, on ajustera par la suite une fois la carte en place.
Il ne reste plus qu’à présenter le trio module/Riser/carte graphique au dessus du châssis.
Cette opération ne se fait qu’une fois la carte mère en place… logique!
Une fois en place, le Riser bien branché sur le port PCIe de la carte mère et le support bien ajusté au chassis, on peut alors visser l’ensemble de la structure.

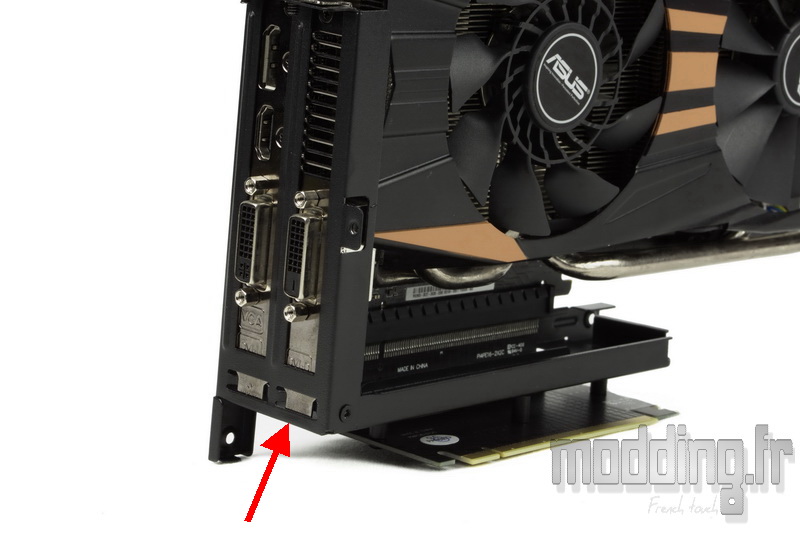

Par contre… nous avons eu un soucis avec notre carte graphique au niveau du bord de la prise X Fire ( notre carte est une AMD…).
L’ensemble ne voulait pas prendre place de par un élément métallique du châssis trop long à ce niveau…
On a suivi le vieil adage : “Ne pas forcer” et on a pris notre Dremel pour lui faire sa fête!!!

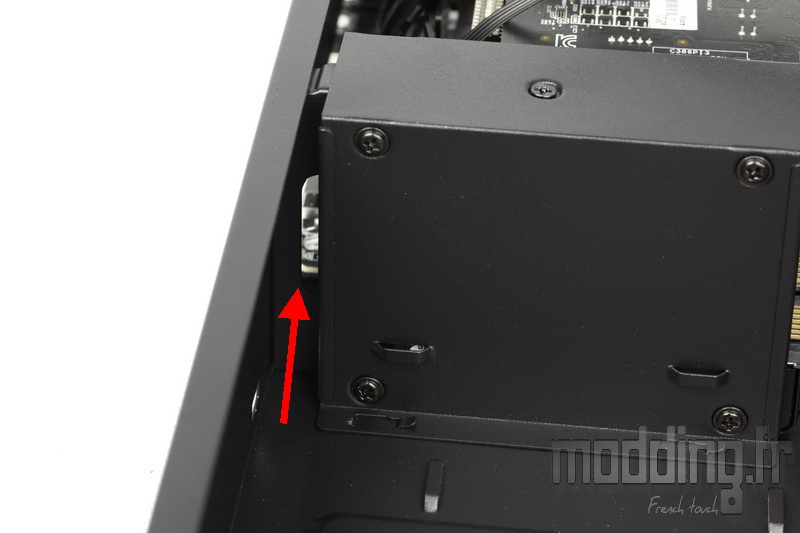

On a donc raccourci cet élément au plus prés du trou de fixation (flèche rouge).
Et là ça passe mieux!

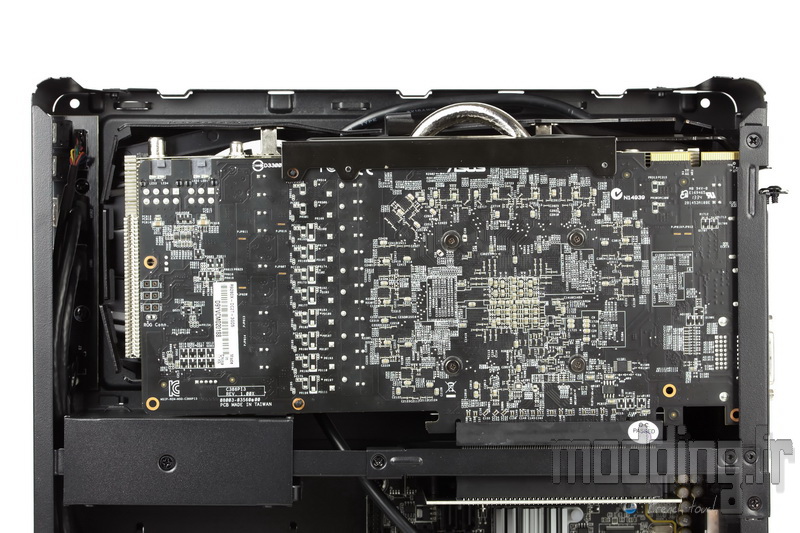

Et voilà comment un boitier extra plat de type HTPC peut embarquer une carte graphique de type gaming!!!
Le Node 202 accepte des cartes jusqu’à 310 mm de long et 145 mm de large.
La double ventilation du système Direct CUII tombe bien en face de l’emplacement pour ventilateurs.

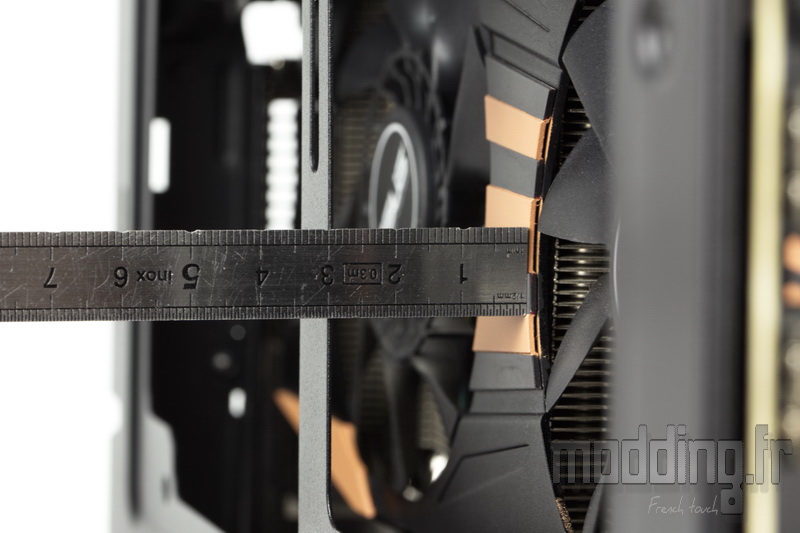

Avec notre carte graphique double slot, il nous reste un peu moins de 30 mm d’espace.

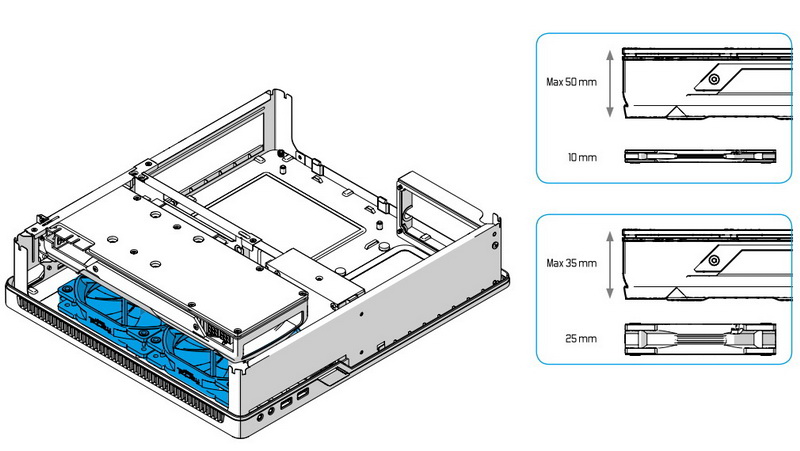

Fractal Design préconise un ajustement de l’épaisseur des ventilateurs en fonction de l’épaisseur de la carte graphique :

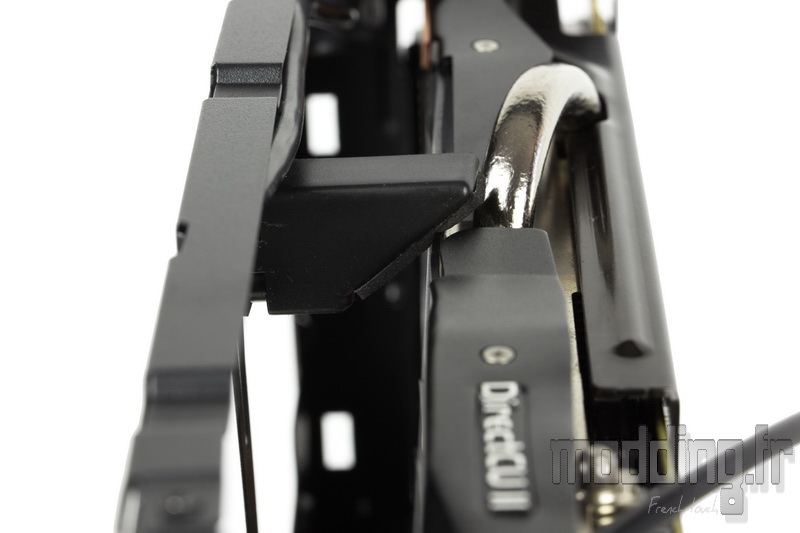

On ajuste le support latéral en fonction de la largeur de la carte.
Dans notre cas c’est au taquet max.
Cela permet d’éviter qu’une longue carte ne plie sous son poids et ne vient flirter avec l’éventuel ventilateur placé dessous.
A ce propos, on mettra en place une ventilation active ou non en fonction de la position horizontale ou verticale du boitier.
La première position approchant vraiment la base du boitier près du sol… Équiper le boitier de deux ventilateurs devrait apporter un plus à la carte graphique.
Nous verrons lors des tests si on voit une différence notable entre les deux positions du Node 202.
Qui dit boitier HTPC dit câble management délicat….
Et le Node 202 ne manque pas à la règle….
Il faut donc trouver des astuces pour acheminer les différents câbles de façon optimale!
Un bon point avec ce boitier de par la présence de nombreux points d’ancrage disséminés dans tout le châssis.
On commence par les câbles du panneau avant qui se trouvent dans le compartiment de la carte graphique.

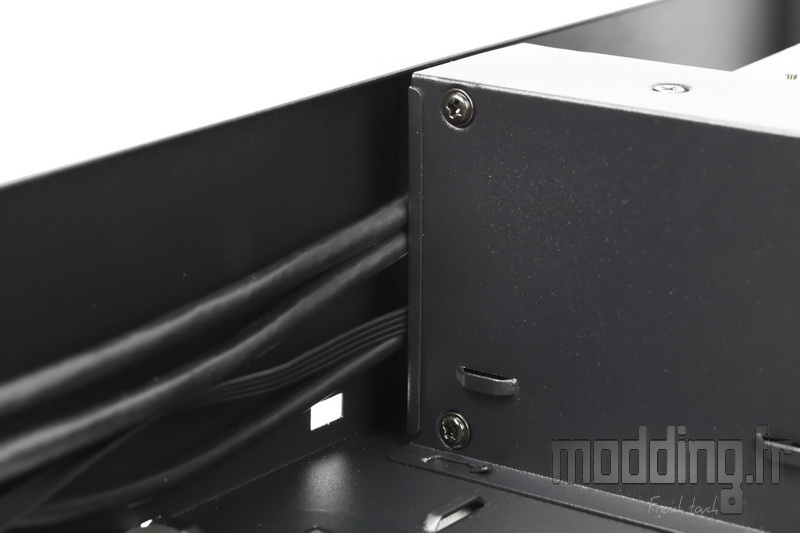

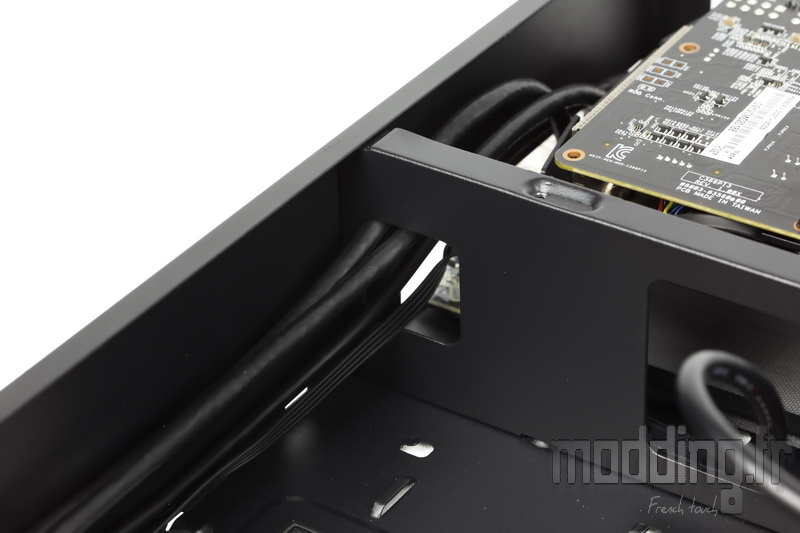

On peut les faire passer par la principale ouverture se trouvant en arrière du support SSD, mais on apercoit que devant ce support nous avons une autre ouverture!
Du coup on retire le support SSD, on passe les câbles…
… Et on remet le support en place.
Et là, ces câbles ne viendront pas passer sous la carte graphique et se mêler au câble PCIe de l’alimentation qui lui passera par l’ouverture “principale”.

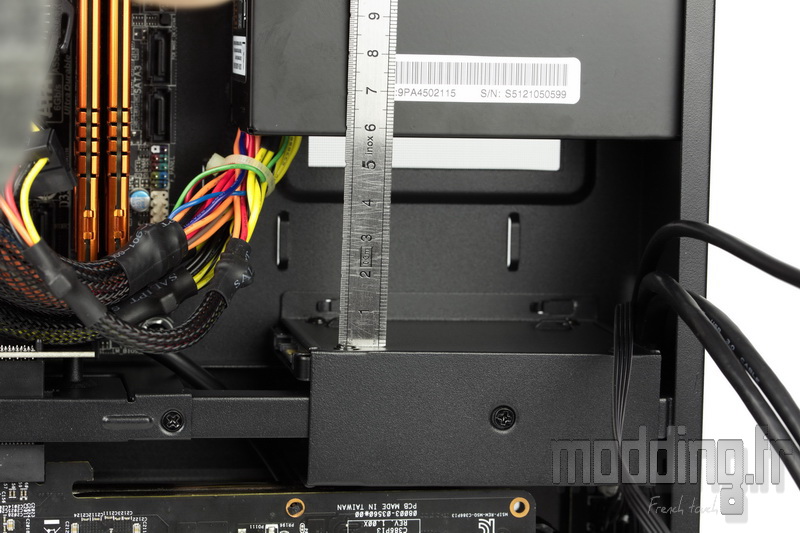

L’alimentation fournie mesure 100 mm de profondeur, Nous pouvons utiliser des alimentations SFX jusqu’à 130 mm.
Bien sûr l’espace à l’avant du bloc diminuera d’autant… et c’est surtout ici que l’on peut caser le surplus des câbles!
Dans notre cas, nous avons 55 mm de disponible.
On a aussi dû retirer notre carte graphique pour mieux redéfinir le passage du câble secteur de l’alimentation ainsi que le câble PCIe…. comme quoi…
Le cordon secteur cheminait le long du bord du châssis mais sa longueur ne permet pas de le faire transiter jusqu’à l’avant du boitier, rejoindre le passage des câbles du panneau avant et pouvoir se brancher à l’alimentation…
A un moment donné, il passait sous la carte graphique en plein emplacement du ventilateur proche de la façade du boitier…

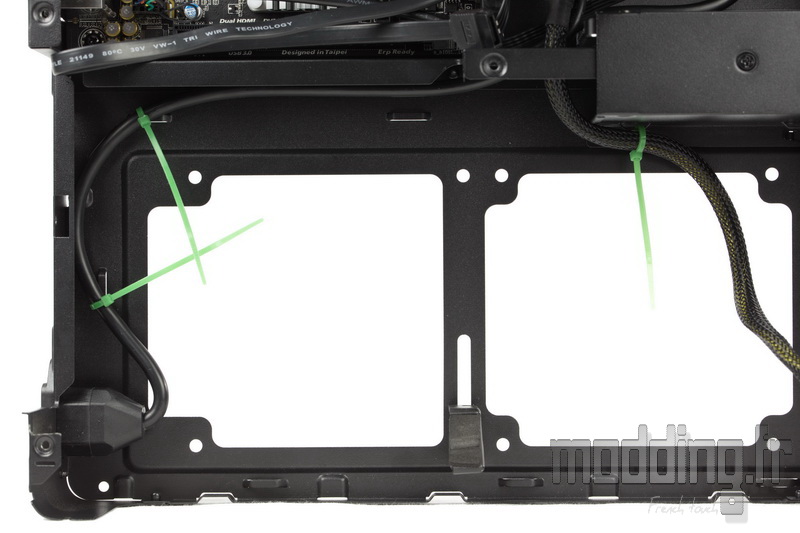

Donc on le fait passait ainsi :
Un autre intérêt de poser la config en ayant retiré la base du boitier est de pouvoir travailler le passage des câbles une fois la carte graphique repositionnée.

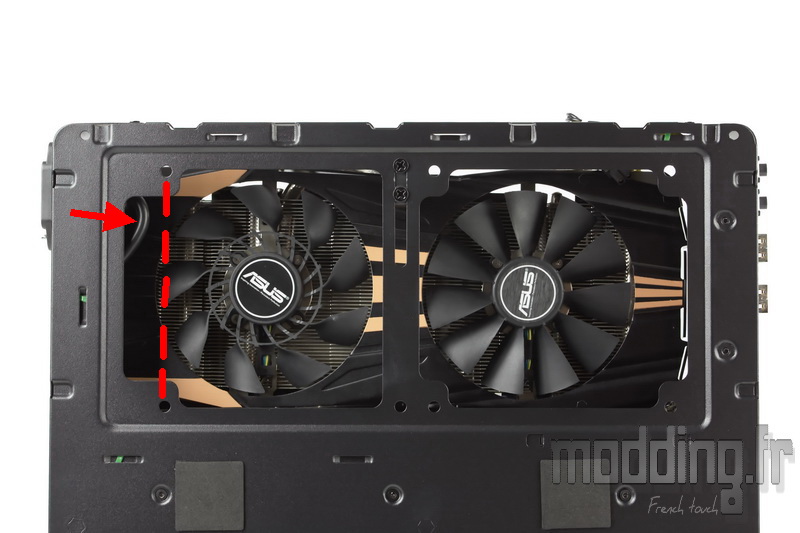

On voit sur la gauche, un bout du cordon secteur mais il est bien au delà de l’emplacement du ventilateur.

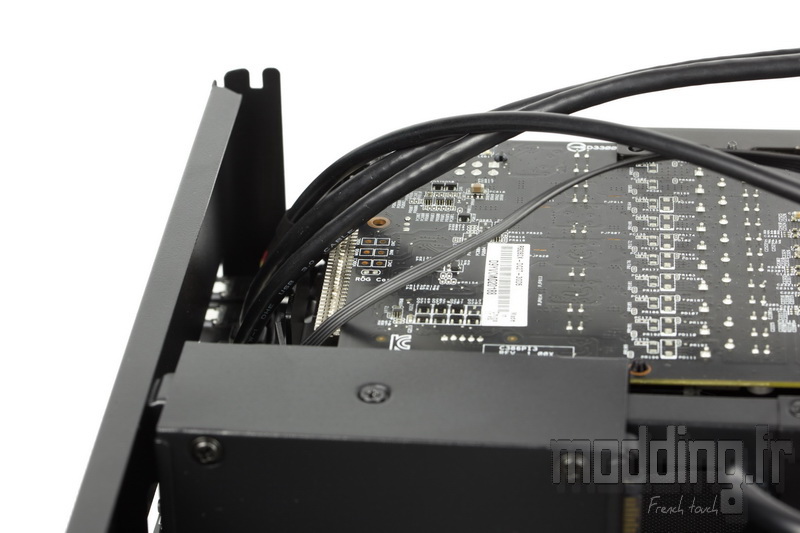

On a aussi profité de bien router le câble PCIe en passant par l’ouverture principale, courir le long du support SSD et passer sur le bord avant du châssis avant de se brancher sur la carte graphique.
On profite des points d’ancrage présents aussi dans ce compartiment.
Les câbles de l’alimentation SFX sont courts et c’est tant mieux !!!
On bourre comme on peut….
Là on aurait aimé avoir les deux points d’ancrage présents sur le support SSD plutôt sur le haut dudit support que sur sa base. Ainsi nous aurions fixé le câble USB 3.0 qui cale tout ce beau monde bien au fond.
Au final, on arrive à bien soigner le rangement des câbles!
Même le câble CPU trouve aisément son chemin balisé.
Le but est de dégager au maximum la carte mère et la carte graphique pour optimiser le flux d’air.

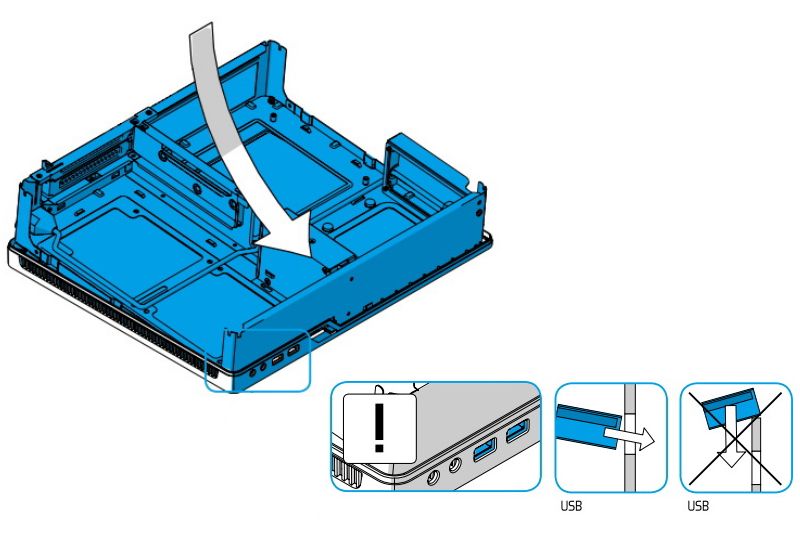

On replace le châssis sur la base du boitier en commençant par l’avant afin de bien positionner les ports USB 3.0 et prises audio.
Ensuite, on appuie sur les bords et le fond afin que les différents clips se mettent en place.
Il ne reste plus qu’à remettre en place le capot du Node 202.
On n’oublie pas de passer l’interrupteur du bloc d’alimentation sur la position “allumé”.
Maintenant la question de la position du boitier se pose : debout sur son large socle.
Une seule orientation du boitier avec le compartiment de la carte mère au-dessus ceci étant dicté par l’emplacement la grille chargée de l’évacuation de l’air qui se trouve sur le bord latéral du Node 202.
Certes, la petite grille sur le bord opposé se retrouve comblée par le socle … Mais la carte graphique va profiter au maximum de sa large grille qui se retrouve à l’air libre…
…. Et non plus à 6-7 mm de la table, comme c’est le cas dans sa position couchée.
En fait cela dépend aussi de savoir où le pc prend place : bureau, meuble de salon …
On branche le cordon secteur et on appuie sur la touche Power, la Led arbore une douce lumière blanche qui reste dans les tons du boitier.
Direction le banc de test…
