L’intérieur :

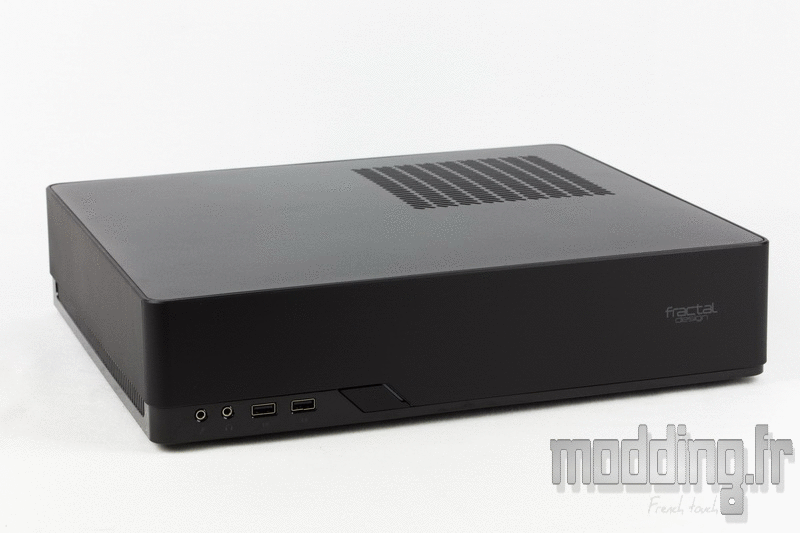

Pour avoir un accès à l’intérieur du Node 202, il nous faut d’abord retirer les 4 vis qui se trouvent sous le boitier.
Fractal design a fait le choix d’avoir un capot qui se soulève plutôt que coulissant.
Le capot intègre le pourtour du boitier en plastique qui s’avère être aussi la structure interne accueillant la plaque en acier du dessus.

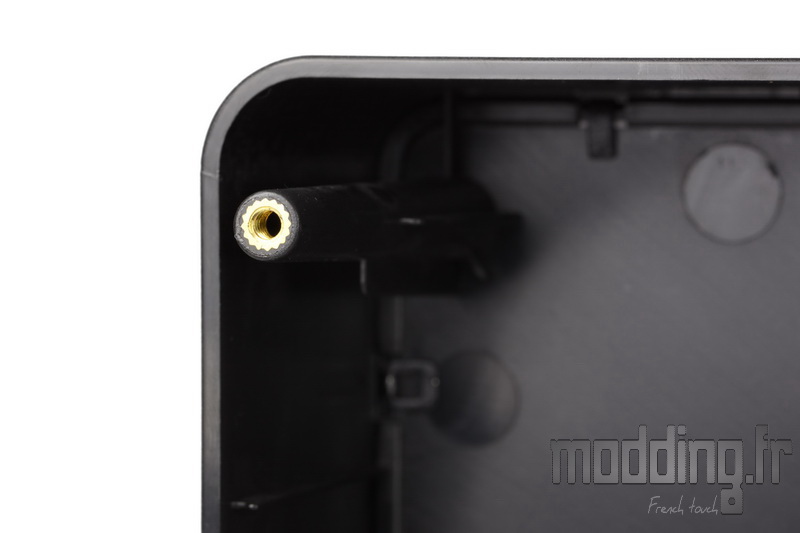

La structure intègre les colonnettes de fixation avec un insert en métal pour assurer la bonne liaison avec les vis de fixation.

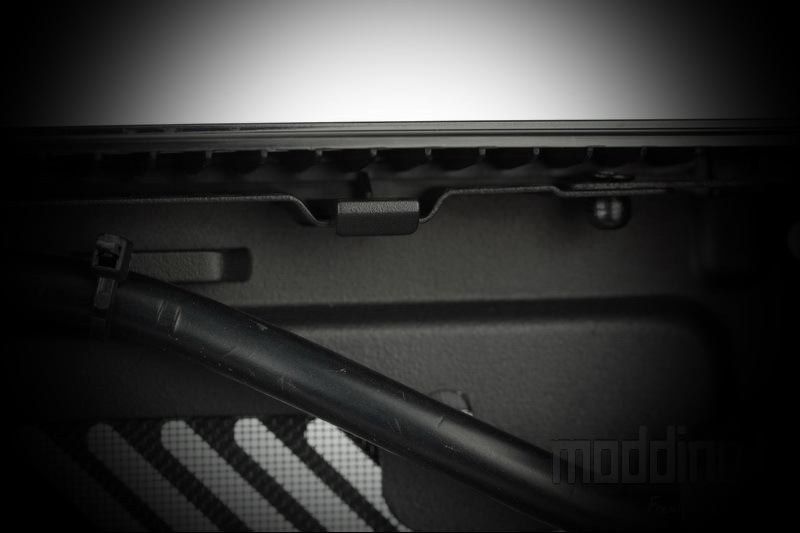

La plaque en acier qui prend place sur le dessus du Node 202 est fixée à la structure par le biais de ces pattes.
On pourra facilement retirer ladite plaque pour un petit tour dans l’atelier modding.
L’ouverture grillagée, se situant au dessus de l’emplacement de la carte mère, est dotée d’un filtre amovible.
L’intérieur du boitier est de couleur noire.
On constate la présence de deux compartiments dans le sens de la largeur avec celui de droite pour l’alimentation et la carte mère et celui de gauche pour la carte graphique.
Le stockage reste neutre et se place au centre, voire opportuniste car nous avons deux emplacements de part et d’autre de la cloison médiane.

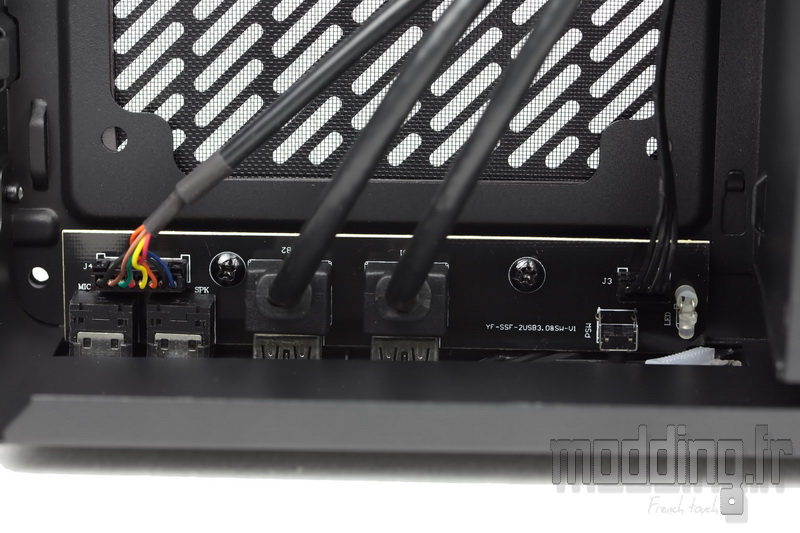

Dans le compartiment de gauche, on retrouve en avant du boitier la connectique du panneau avant.
Tous les câbles sont noires.

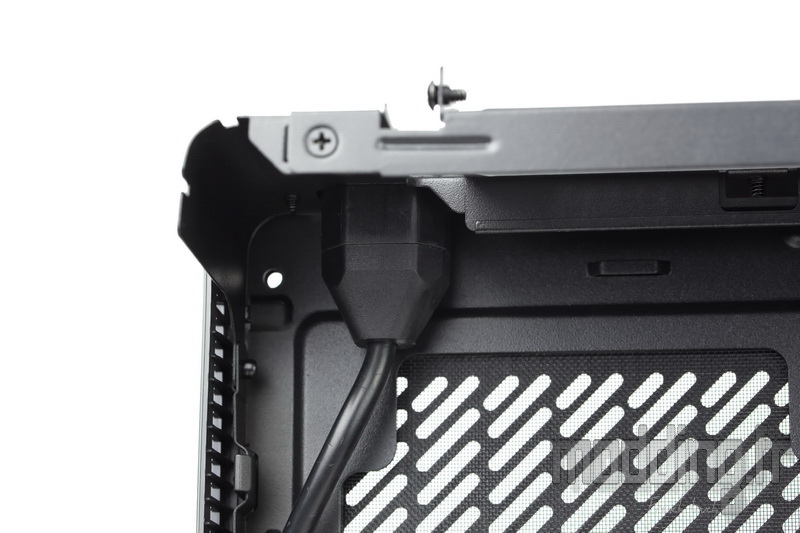

Tout comme celui du déport de la prise secteur de l’alimentation.
Le cordon court le long du bord gauche du châssis mais vient croiser l’emplacement pour ventilateur en 120 mm.
On verra dans la section montage qu’on lui trouvera un autre chemin pour laisser libre cet emplacement…

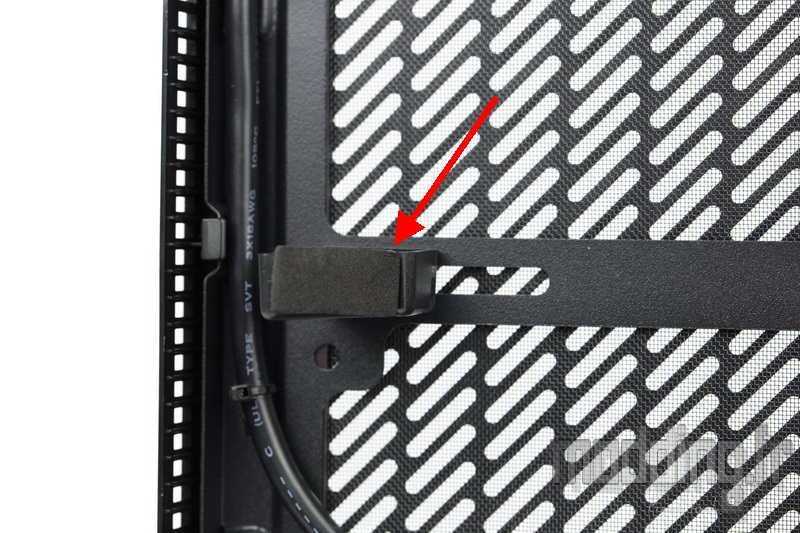

Entre les deux emplacements pour les ventilateurs, nous notons la présence d’un support en plastique, biseauté vers l’intérieur, doté d’une plaque en mousse sur le dessus.
Comme nous le verrons par la suite, le support permet de soutenir le bord de la carte graphique.
Notre version du Node 202 dispose d’une alimentation SFX.
Elle prend place dans le compartiment de droite en avant du boitier.
L’air est expulsé vers le coté du boitier au travers de la grille placée à ce niveau.

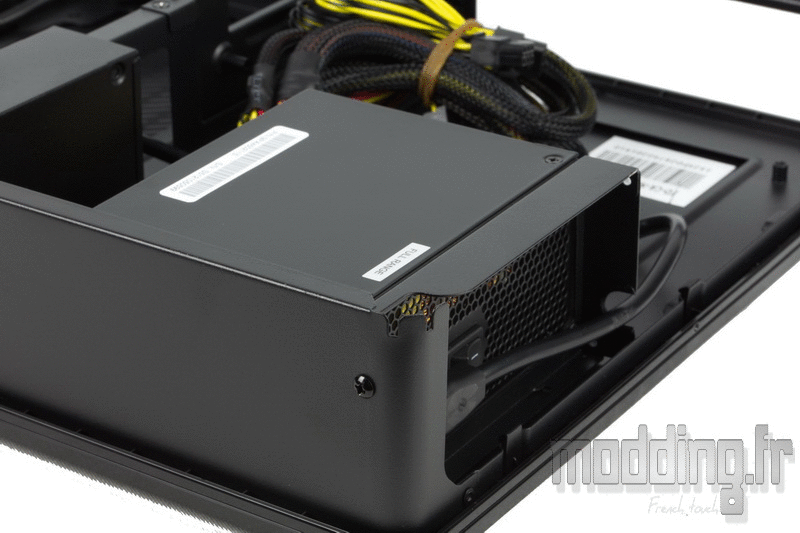

Pour retirer l’alimentation, il suffit d’enlever une vis et de faire glisser légèrement le bloc vers l’emplacement de la carte mère pour le dégager de ces deux points d’ancrage.
On aura pris soin de débrancher le cordon secteur.
L’emplacement de la carte mère est doté d’une grande ouverture pour l’accès à l’arrière du Socket.
Accès actuellement obturé par la base du node 202.
Les entretoises sont en place pour accueillir une carte au format mini ITX.
On note la présence de plusieurs points d’ancrage sur le plateau pour faciliter le rangement des câbles.

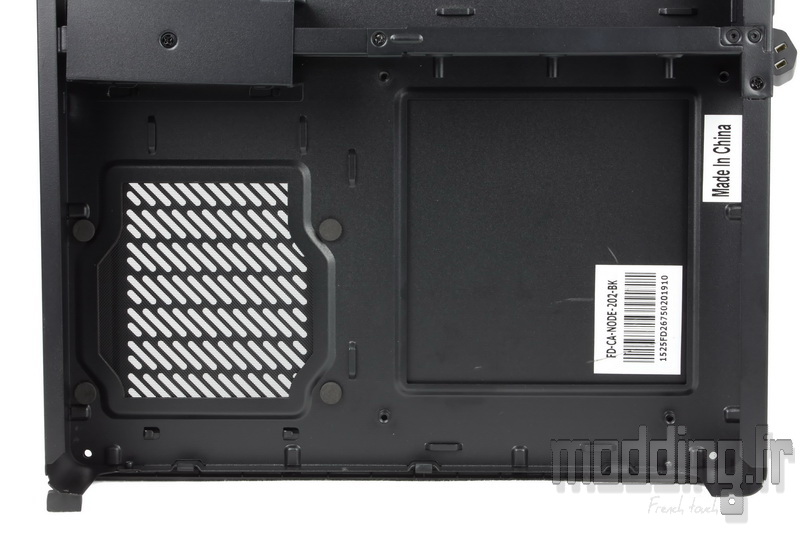

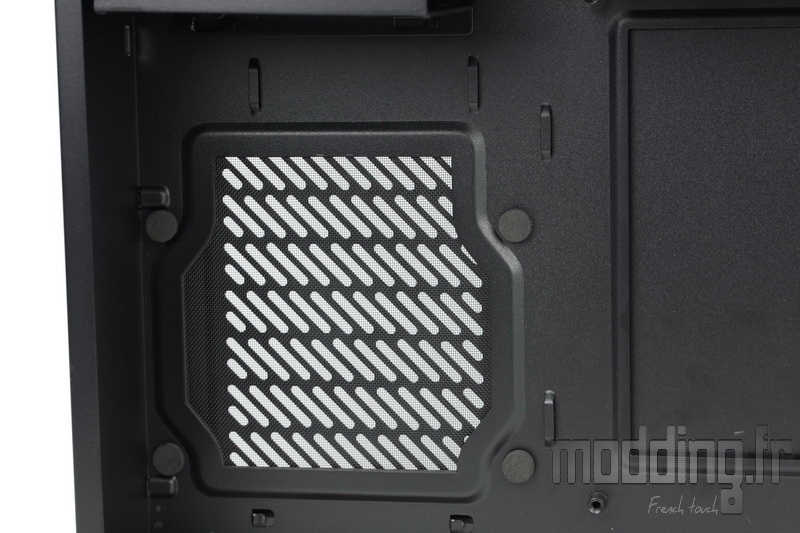

L’ouverture dédiée à la ventilation du bloc d’alimentation est dotée d’un filtre.
Nous avons 4 plots en caoutchouc pour amortir les vibrations du bloc.
Seule une alimentation au format SFX peut prendre place au sein du Node 202.
Du coté de l’emplacement de la carte mère, la plaque médiane est dotée d’une ouverture surplombant trois entretoises.

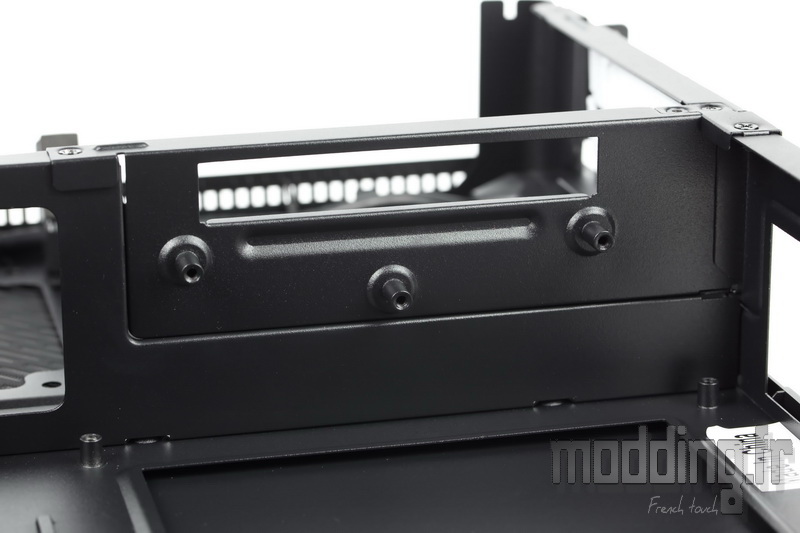

Il s’agit du module où vient se fixer le Riser comme nous allons le découvrir dans le montage.
Plus en avant, la cloison est dotée d’une ouverture qui permet de passer les câbles d’un compartiment à l’autre.

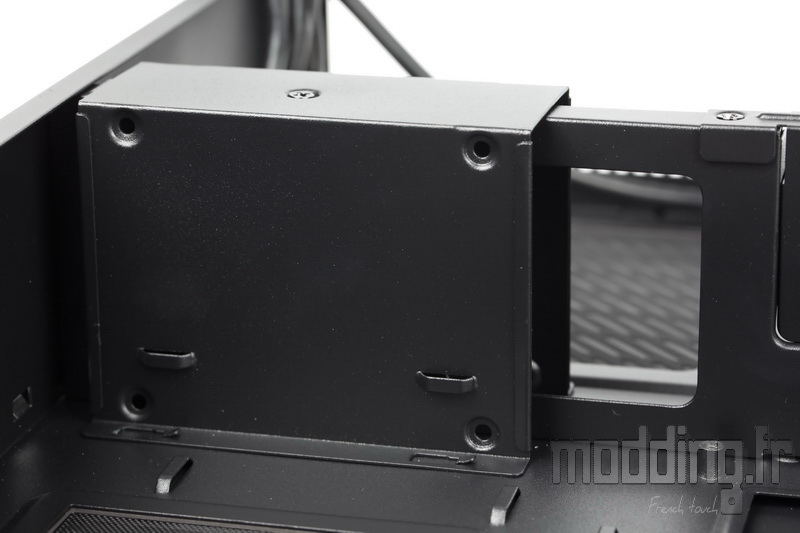

On trouve aussi un support de stockage qui vient recouvrir cette frontière en proposant ainsi un emplacement pour SSD de chaque coté.
le Node 202 ne propose aucun emplacement pour disque dur 3.5″…
… Fractal Design préfère faire la part belle à la carte graphique avec un compartiment uniquement dédié à celle-ci.

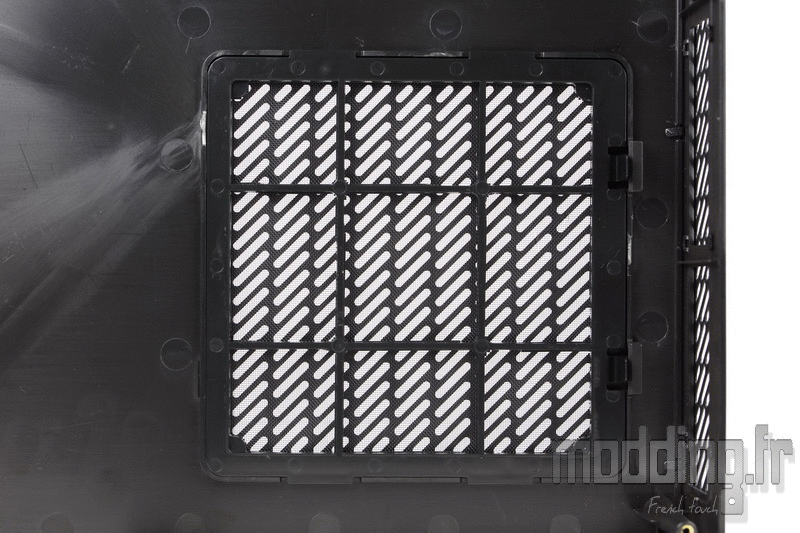

On retrouve l’emplacement pour deux ventilateurs en 120 mm qui pourront directement souffler sur le système de refroidissement de la carte.
Aucun ventilateur n’est présent dans le boitier, d’ailleurs il n’y a qu’ici qu’on puisse en mettre.
On peut être amené à choisir une version slim des ventilateurs en fonction du type de carte graphique (1 slot ou 2 slots).

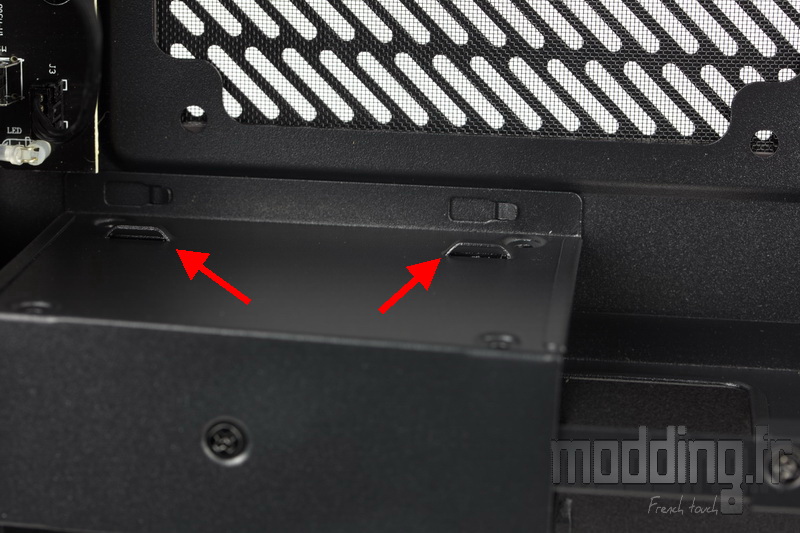

Le support SSD intègre deux points d’ancrage pour le câble management sur chacune de ses faces.
La base du boitier est fixée au châssis par le biais de 9 clips.

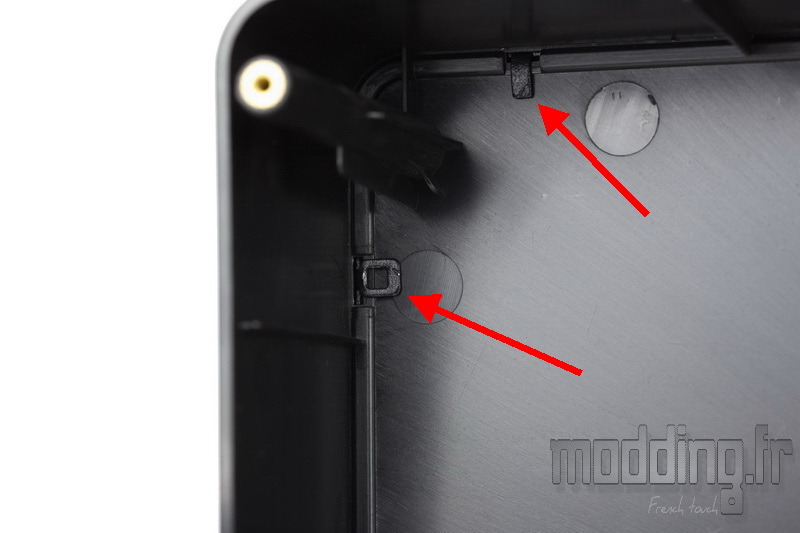

Trois de chaque coté, deux sous les équerres PCI et un à l’avant à coté du panneau avant.
