[TEST] Ventirad Noctua NH-D9L et NH-U9S

Le montage : Socket 115x

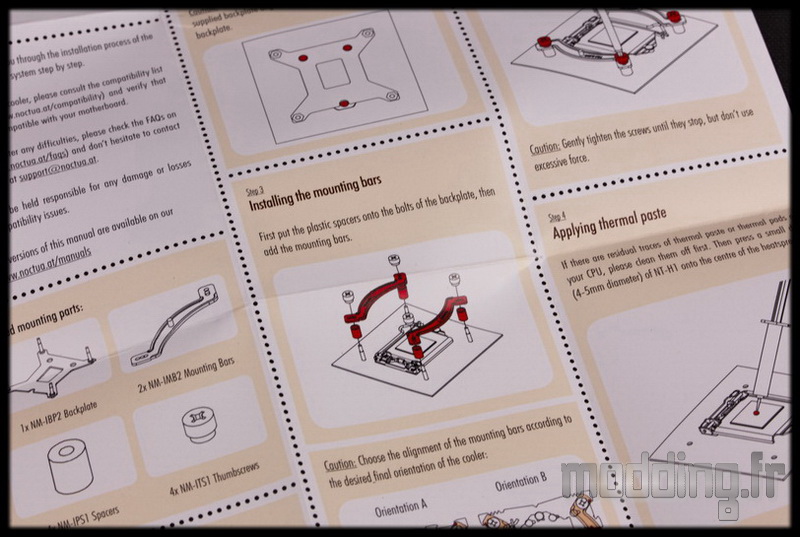

Malgré que la notice soit en anglais… les schémas des étapes du montage restent très explicites sans avoir à traduire tout le blabla.

De plus, la chose est simplifiée par la backplate avec les vis déjà en place et totalement solidaires de celle-ci.

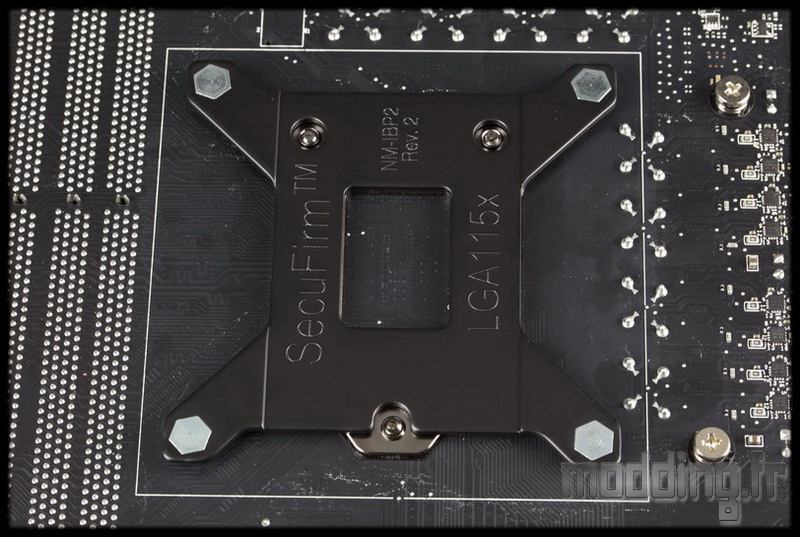

Il ne nous reste plus qu’à la positionner à l’arrière de la carte mère.
Nous n’avons qu’un seul sens, quant à sa position, dicté par la position des trous au sein de la backplate qui doivent coïncider avec le bout distal des vis du Socket.

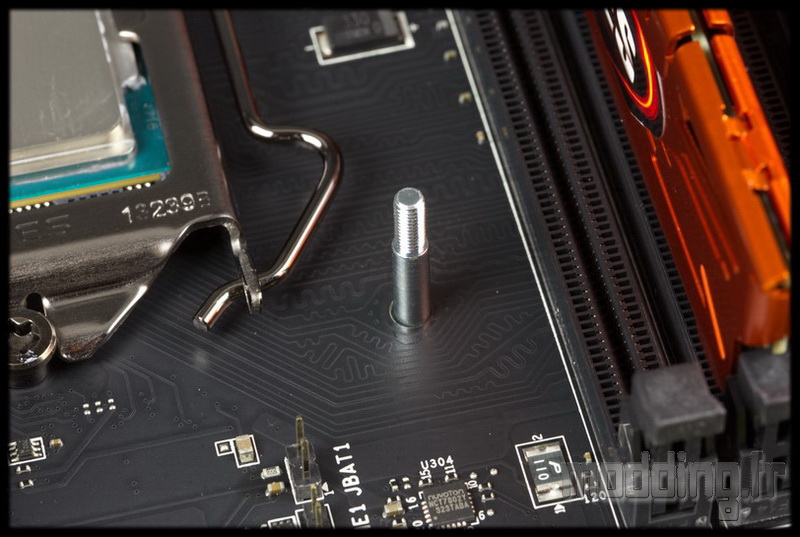

Les vis de la backplate passent au travers du PCB par les trous situés autour du Socket.

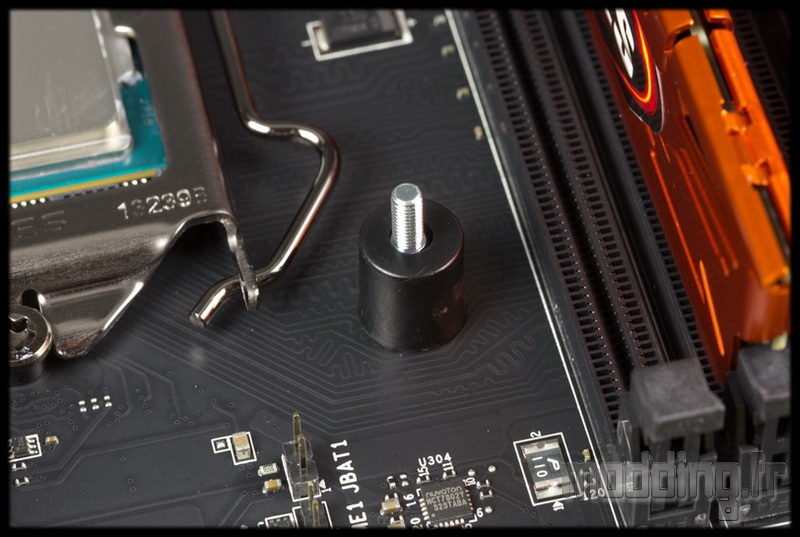

Nous mettons en place les entretoises en plastique noir.

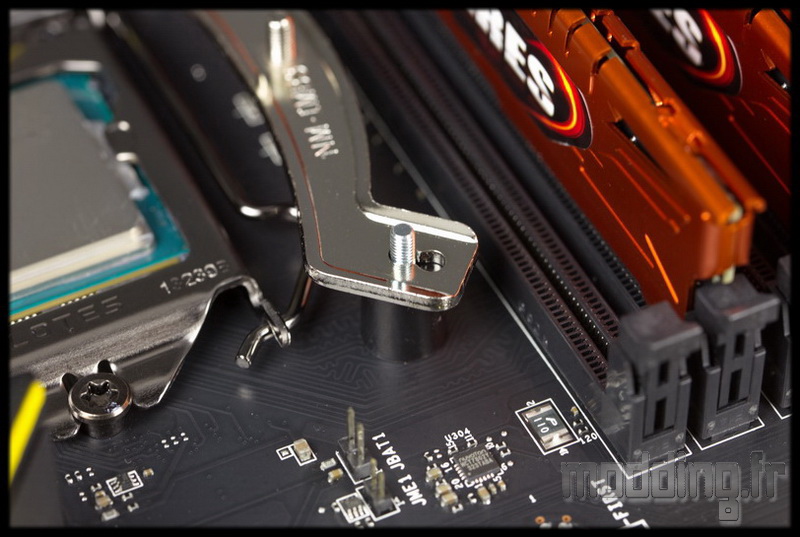

Vient alors la mise en place des pattes de fixation spécifiques …

… au ventirad qui prend position sur le cpu.

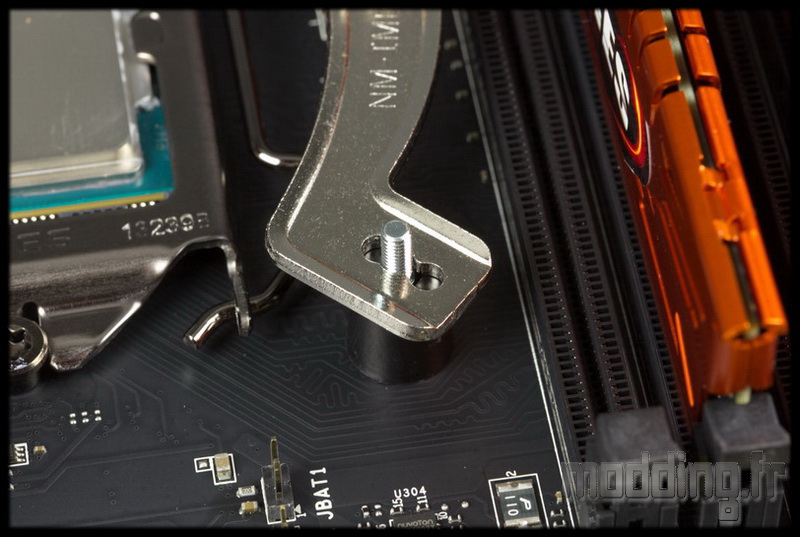

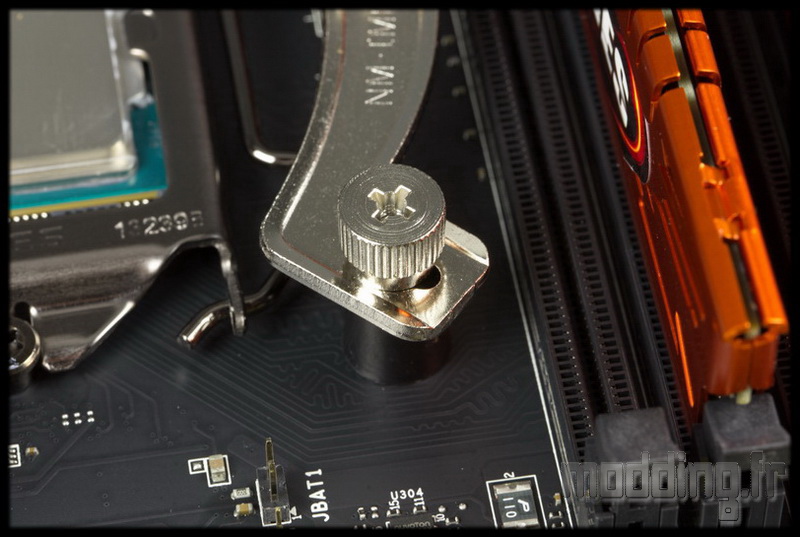

On assure la fixation des pattes en utilisation les boulons adéquats.

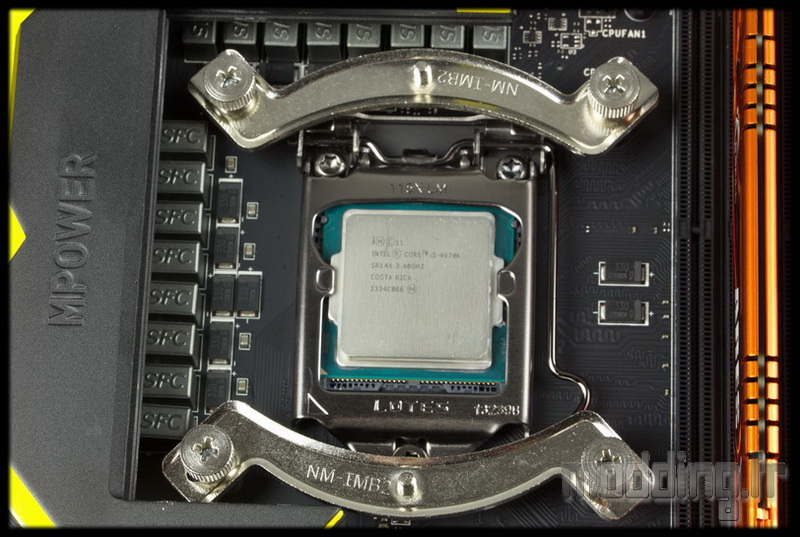

Les pattes de fixations peuvent être placées en position horizontale ou …

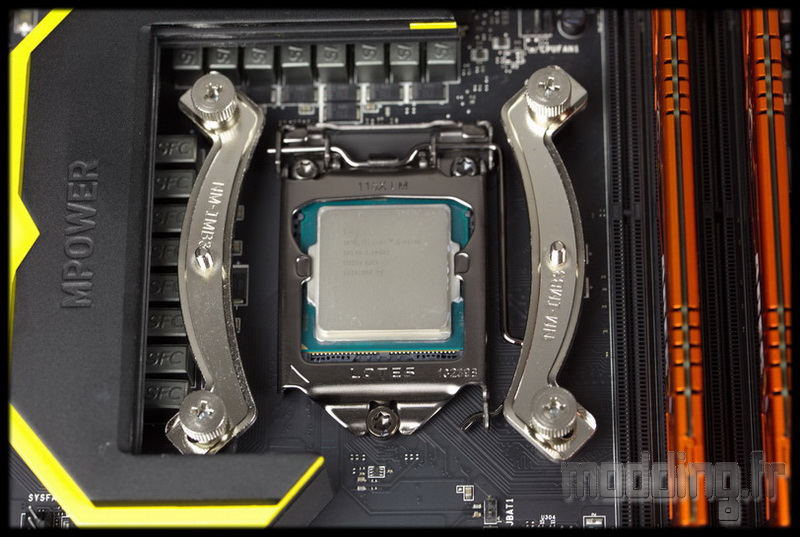

… Verticale.
cela dépendra du ventirad choisi, NH-D9L ou NH-U9S.
Même si pour chacun d’eux les deux positions sont viables, le flux de la ventilation dans le sens horizontal (pour un boitier tour) est plus répandu.

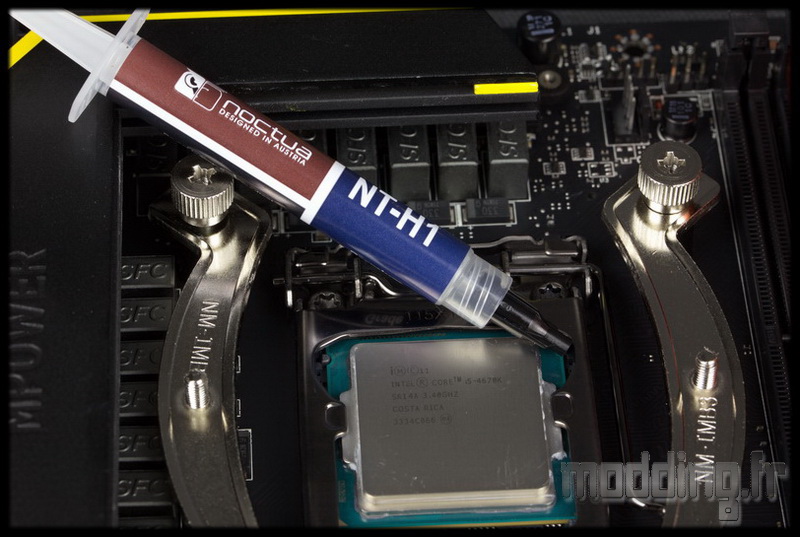

On n’oublie pas de mettre le grain de riz de pâte thermique, nous vous laissons le choix quant à la méthode d’étalement…

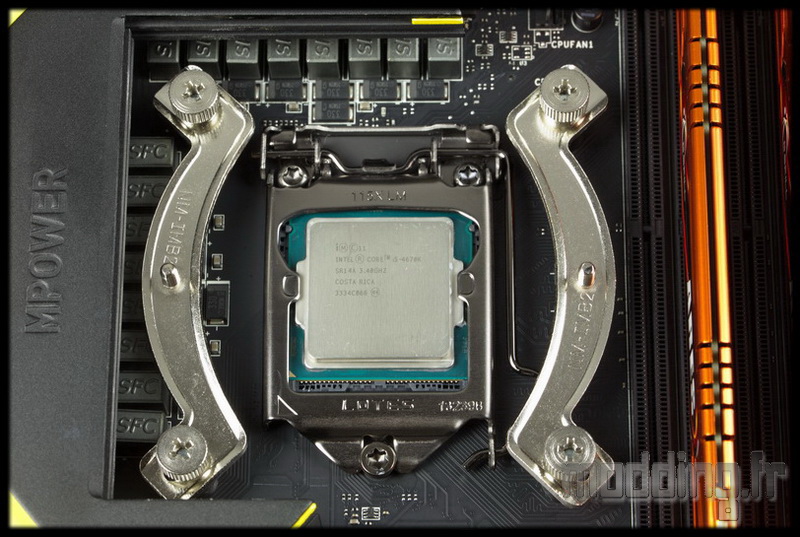

Pour le NH-D9L, les pattes de fixations sont installées dans une position verticale, cela est lié à la position des vis de fixation au sein du radiateur.

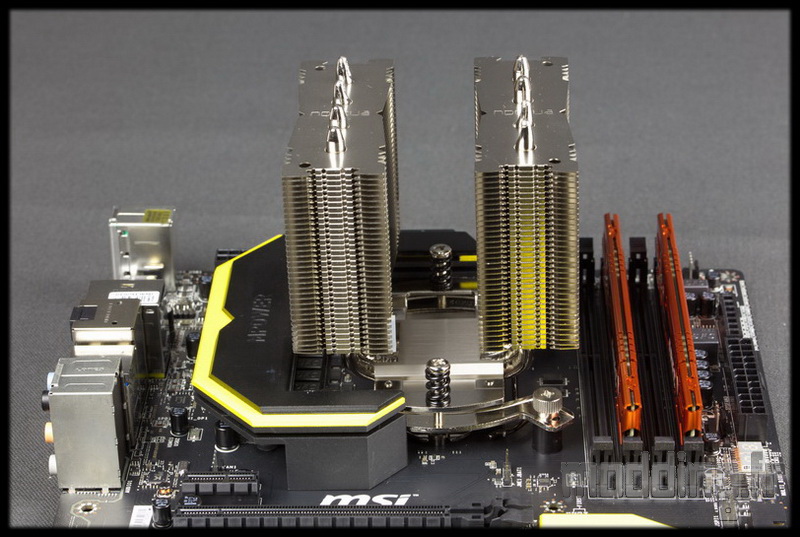

Nous avons pris le soin de retirer le ventilateur, histoire d’avoir accès aux vis de serrage.

Tout en maintenant une pression sur la base pour que la pâte thermique ne soit pas envahie de bulles d’air, nous vissons petit à petits les vis de serrage de façon alternative.

Le vissage se fera tant que l’on puisse serrer la vis.

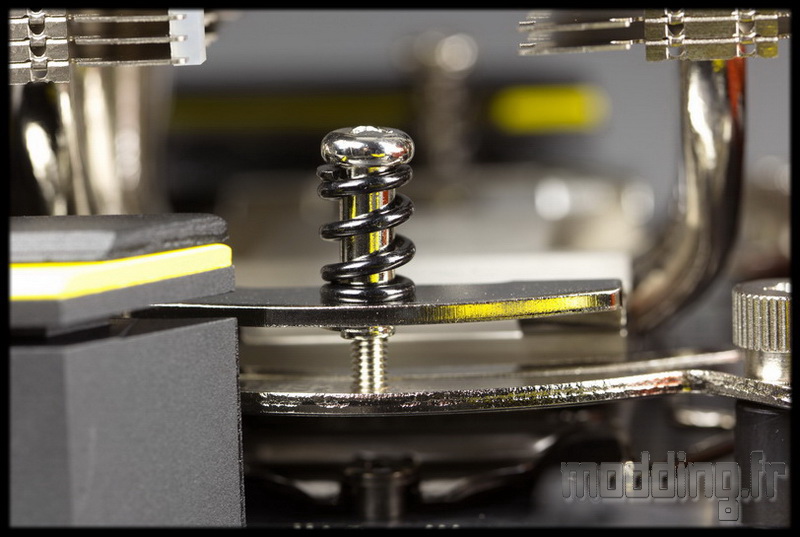

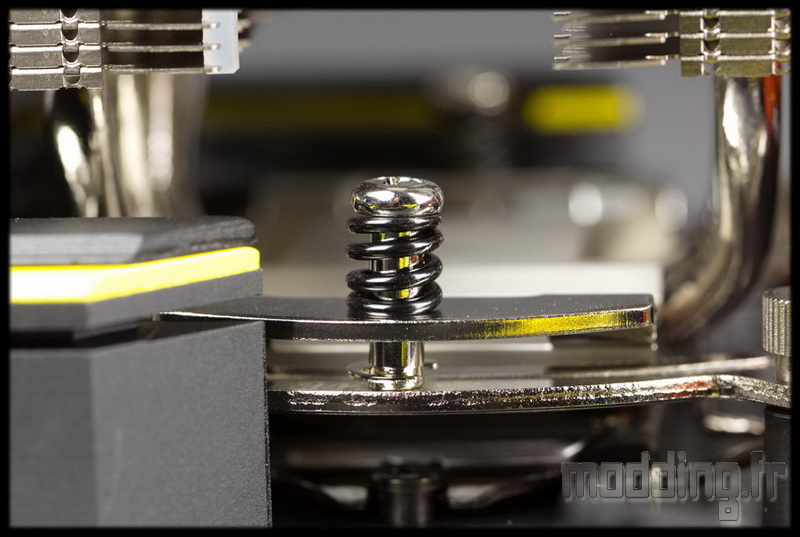

La dimension du ressort est calculé pour avoir la bonne taille afin d’avoir une pression optimale de la base du radiateur sur le CPU.

Il ne reste plus qu’à brancher le câble du ventilateur sur la prise CPU-Fan de la carte mère.

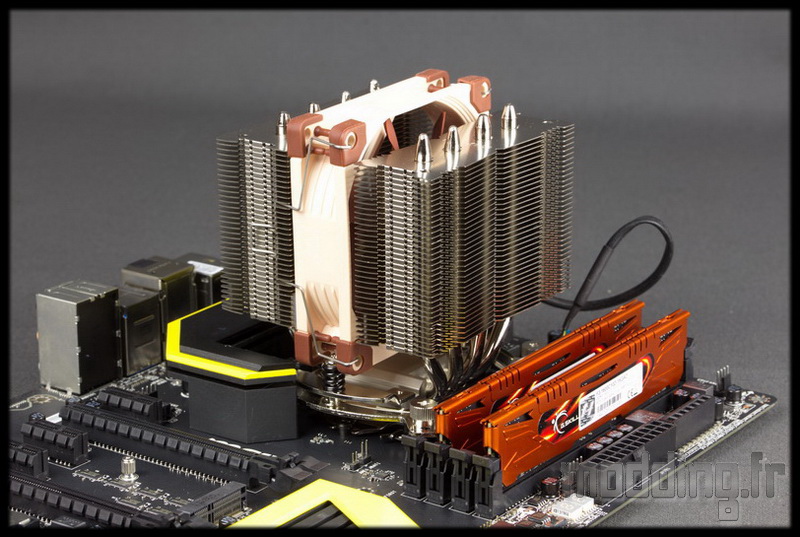

Les emplacements mémoire ne sont point gêner par le radiateur du NH-D9L.

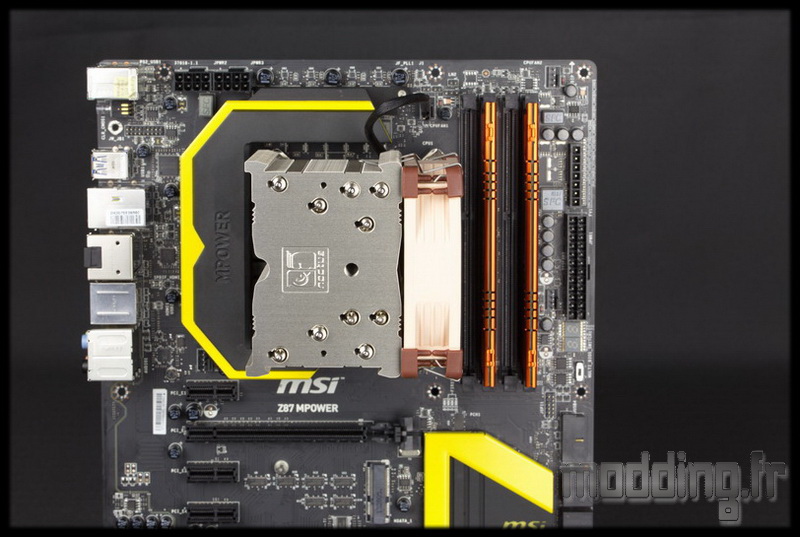

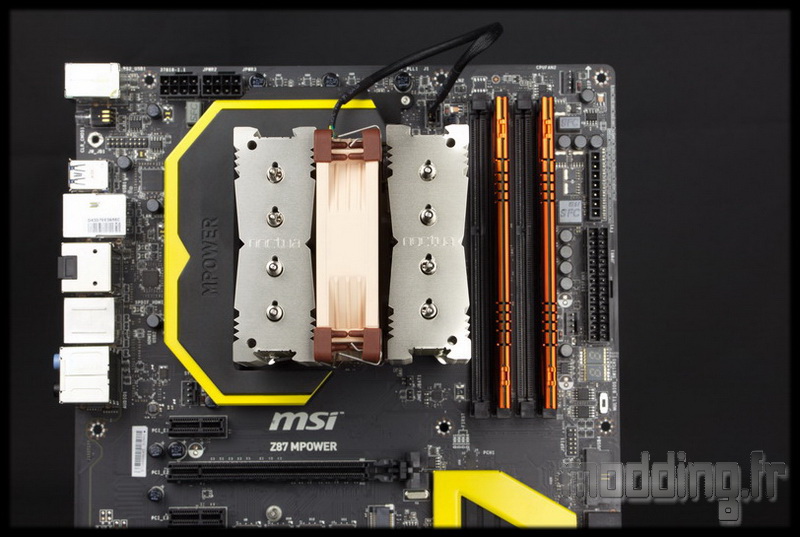

Comme on peut mieux s’en rendre compte sur la vue de dessus.

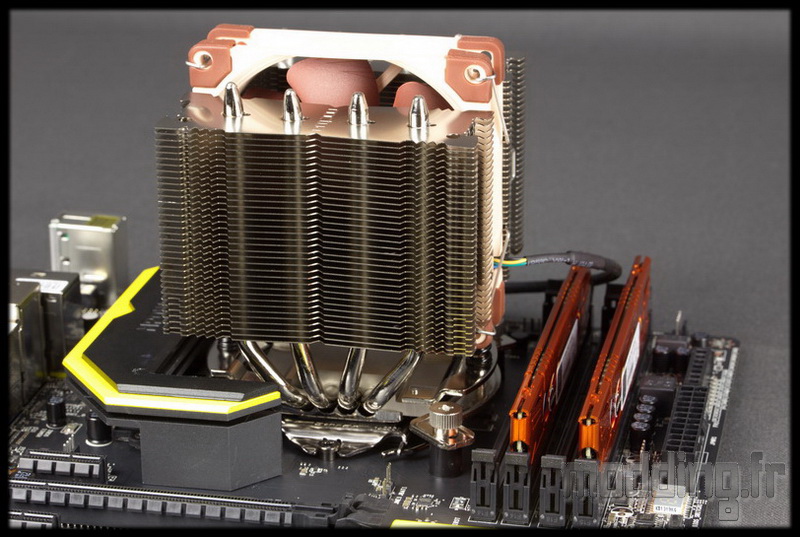

Une photo avec le NH-D9L monté dans l’autre sens.
L’encombrement étant identique , 95 x 95, les slots mémoires sont toujours aussi libre.

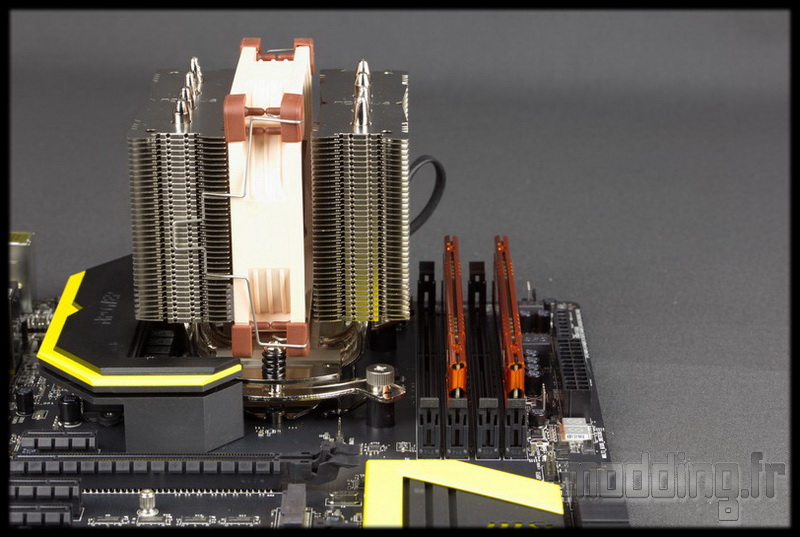

Avec le second ventilateur à l’arrière.
Il est à noter que si on positionne le second ventilateur à l’avant, il couvre les deux premiers ports mémoire voire même le troisième.
Du coup on est alors limité sur la hauteur des barrettes avec tout de même la possibilité de jouer sur la hauteur du ventilateur par la position des agrafes métalliques.

Qu’en est il de l’encombrement sur une carte mini ITX ?
Les deux ports mémoires ne sont pas recouvert par le NH-D9L.

Tout comme le port PCIe où, même si l’espace est minime, une carte graphique pourra ainsi prendre place.
Par contre il faudra peut être oublier le fait d’avoir une backplate sur ladite carte graphique.

On passe sur la mise en place du NH-U9S et, dans ce cas, on positionne les pattes de fixation dans le sens horizontale.

On reprend la même procédure avec : mise en place pâte thermique, ôter le ventilateur, serrer alternativement les vis tout en gardant une pression du radiateur sur le cpu.

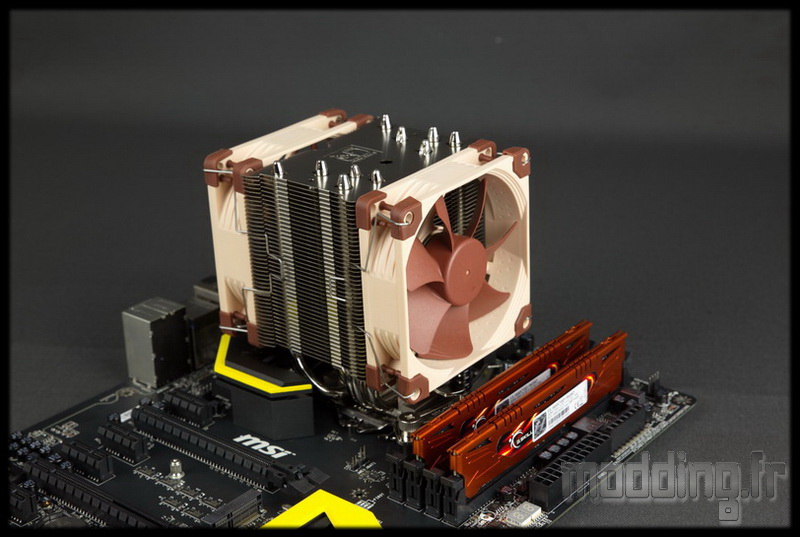

On finit par remettre le ventilateur et à le brancher sur la prise CPU-Fan de la carte mère.

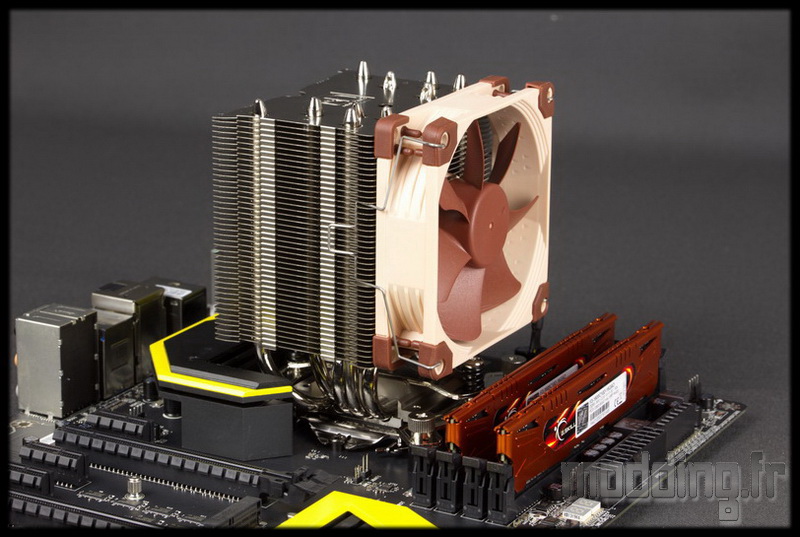

Le design asymétrique du radiateur permet, malgré la présence du ventilateur, de laisser la place libre aux slots mémoires.

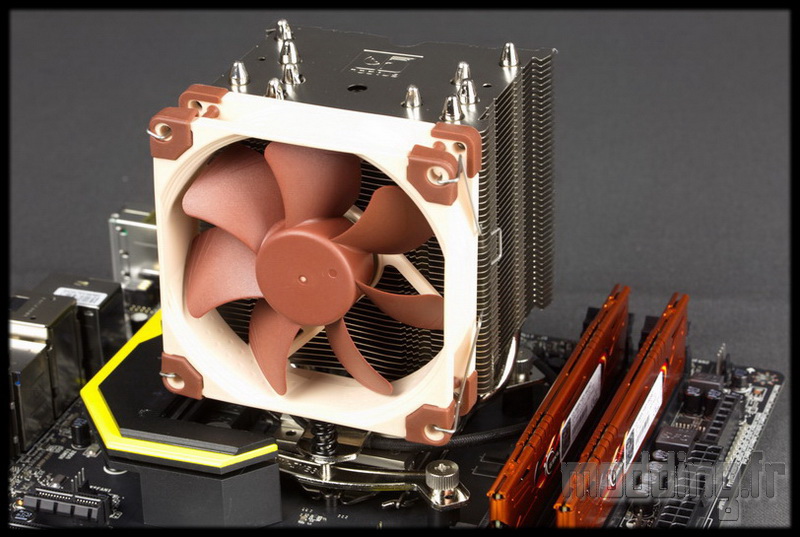

Le constat reste identique lorsque l’on place le NH-U9S dans l’autre sens.

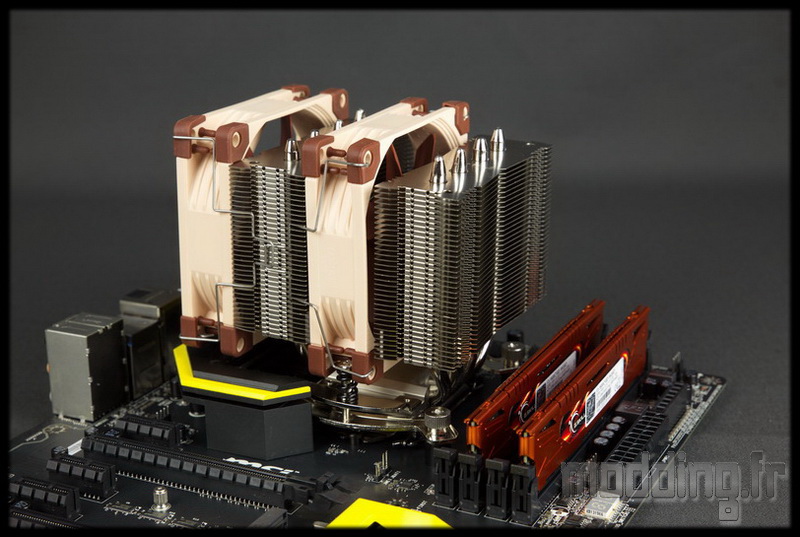

La mise en place du second ventilateur ne change pas la donne quant à la compatibilité avec les barrettes mémoire vu qu’il est placé à l’arrière…

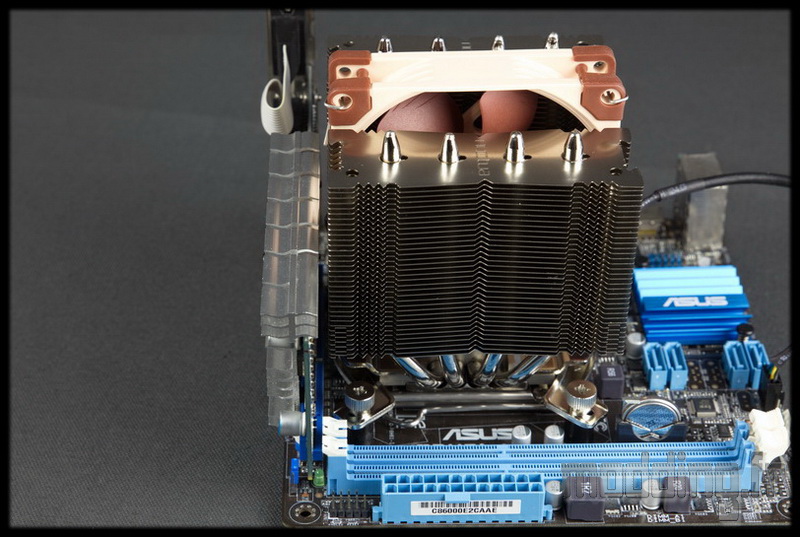

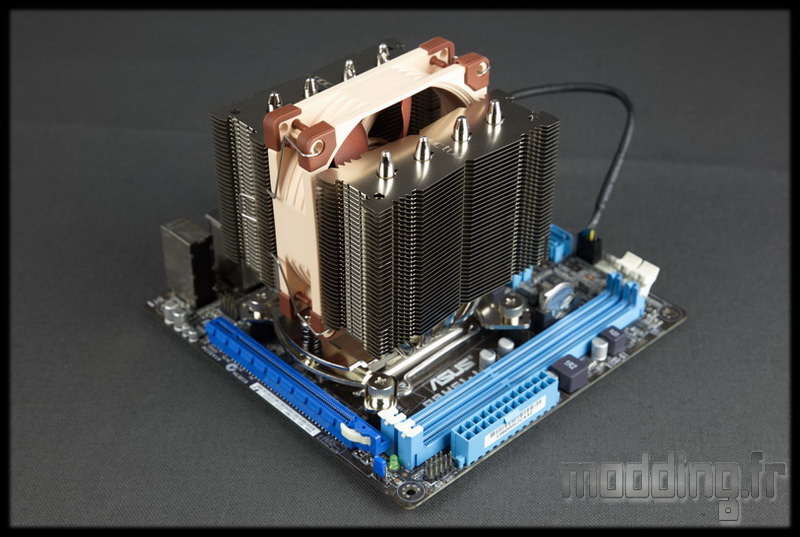

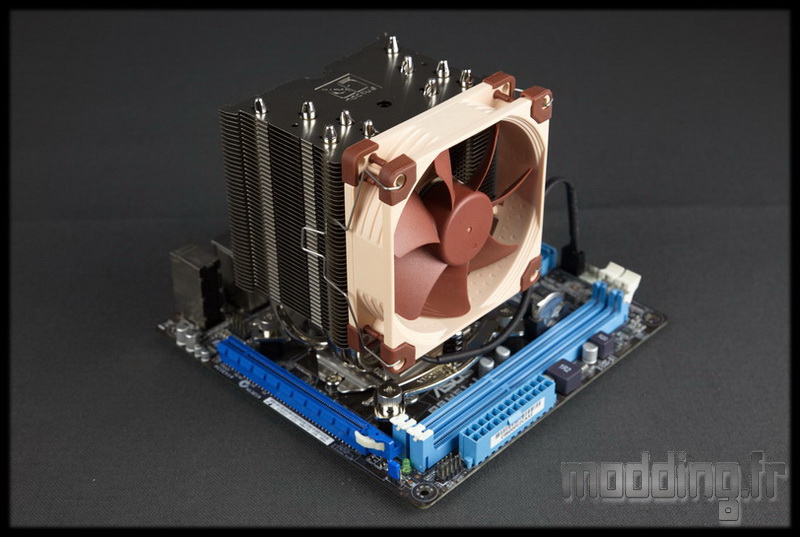

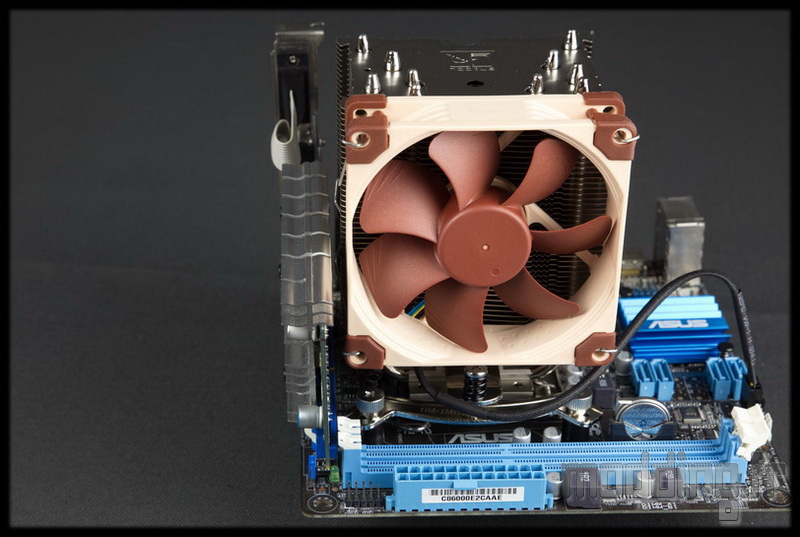

Tout comme le NH-D9L, le NH-U9S ne pose aucun problème sur une carte mère mini ITX.

Que ce soit pour les barrettes mémoires ou pour la carte graphique.
Vu la proximité de cette dernière, on va plutôt privilégier le sens horizontal du flux d’air que ce soit pour l’un ou l’autre des ventirads.
