[TEST] Ventirad Noctua NH-D9L et NH-U9S

NH-U9S :

Le NH-U9S est un ventirad au format tour mais avec une seul tour mais pas des moindres…
Il pèse 618 g (524 g sans le ventilateur)

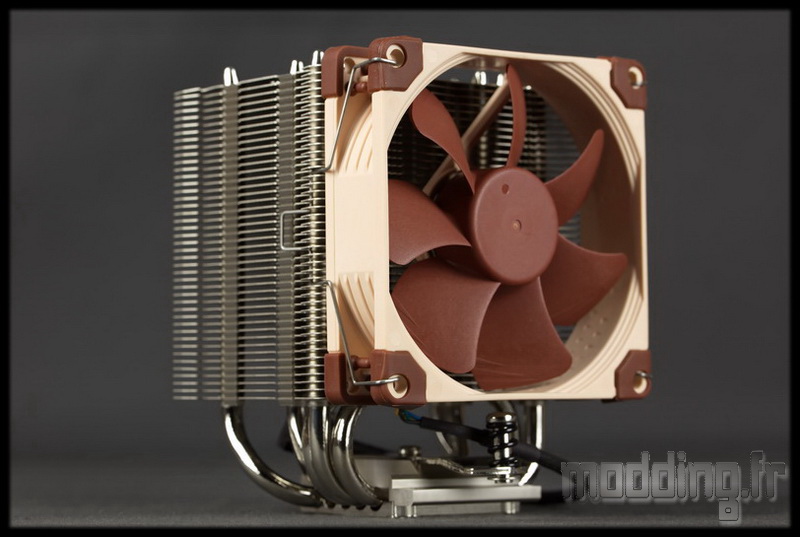

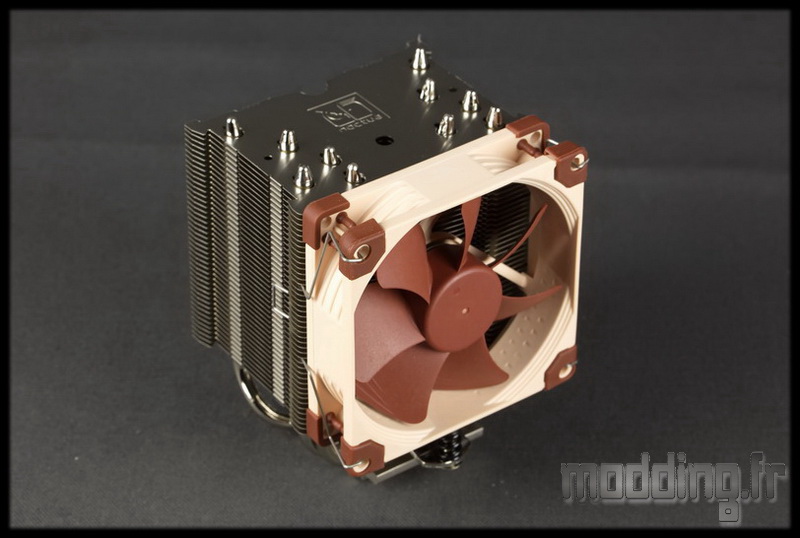

De ce fait, l’unique ventilateur NF-A9 PWM vient prendre place sur l’une des faces du radiateur.

Le NH-U9S mesure 125 mm de hauteur pour 95 mm de profondeur, ventilateur compris.

Il garde la même largeur que le NH-D9L, à savoir 95 mm.

Le principal argument apporté par Noctua pour ce nouveau ventirad est sa compatibilité renforcée.
A quel niveau ? en comparaison avec le NH-U9B, la version S est doté d’un design asymétrique renforçant sa compatibilité avec les barrettes mémoires.

De plus ses dimensions 95 x 95 font que l’on pourra le placer dans les deux sens sans gêner les ports mémoires ou port PCIe et ce quelque soit sa disposition sur la carte mère (horizontale ou verticale).

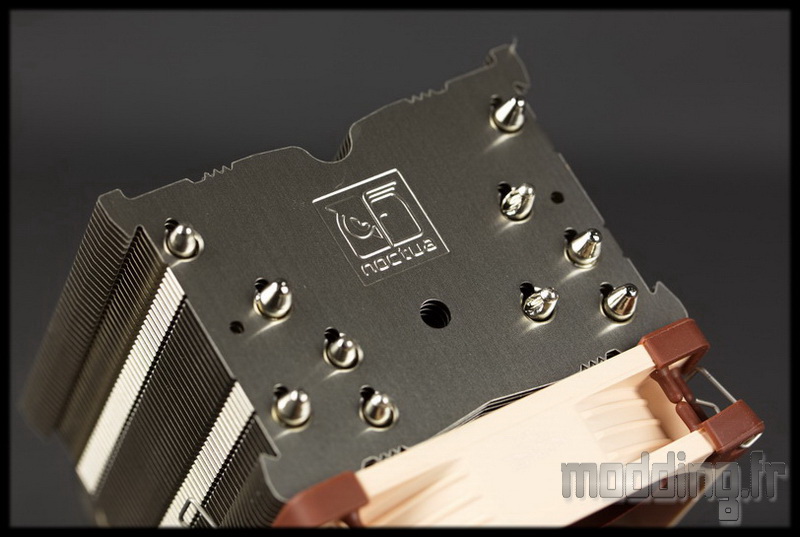

La dernière ailette intègre, sur sa grande surface, non pas les lettres mais carrément le logo Noctua.

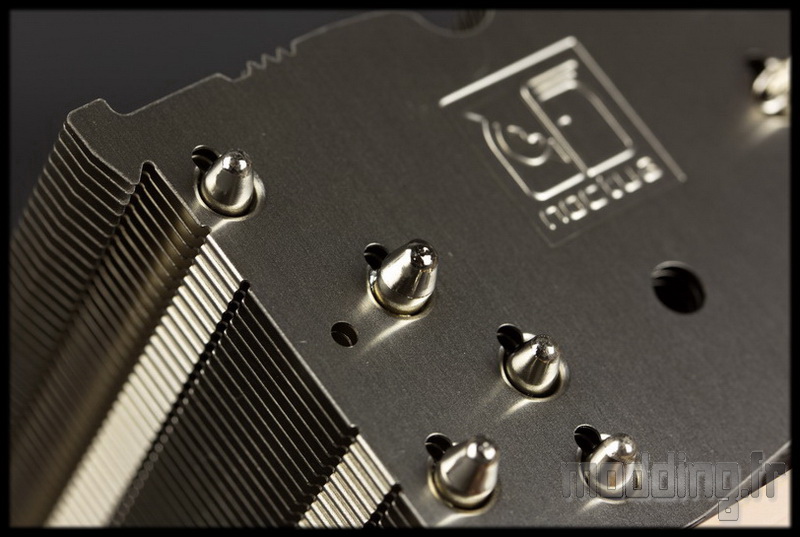

Ici aussi nous avons droit à une finition conique des caloducs.

Le radiateur en lui même est doté d’une épaisseur de 68 mm.

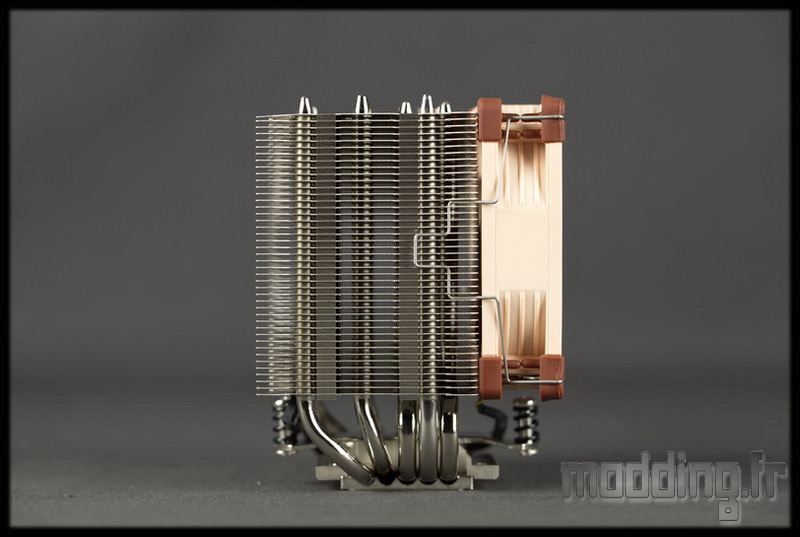

Les faces latérales montrent un profil permettant de fixer un second ventilateur.

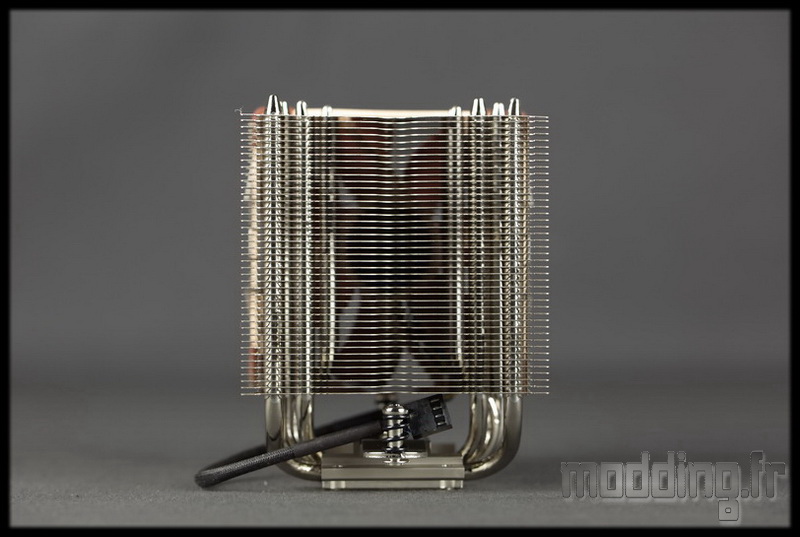

Pour autant, le profil de la face antérieure et postérieure est légèrement différent, avec une encoche centrale sur la face arrière. Une encoche réalisée pour permettre le passage du tournevis afin d’atteindre la vis de la patte de fixation du radiateur.

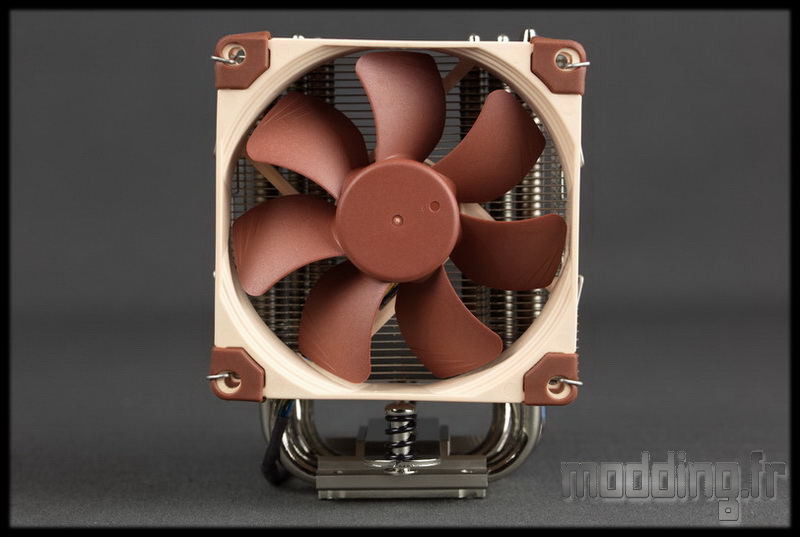

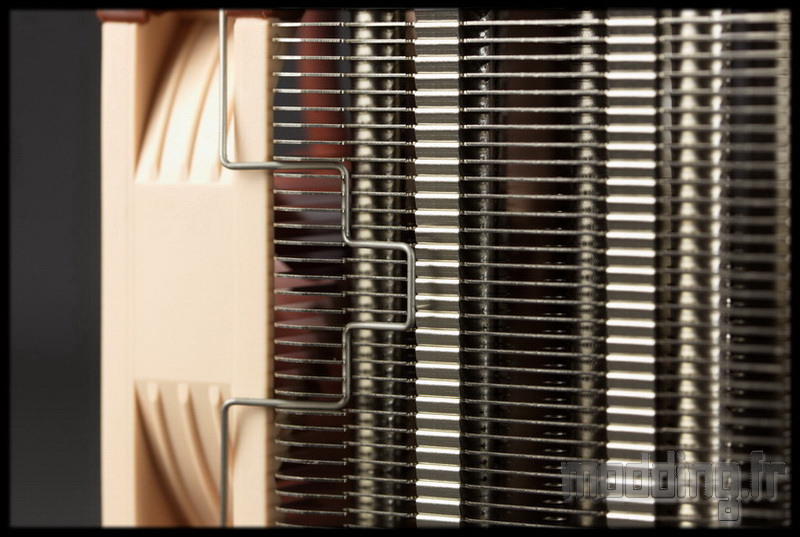

Deux agrafes métalliques fixent le ventilateur sur les ailettes du radiateur.

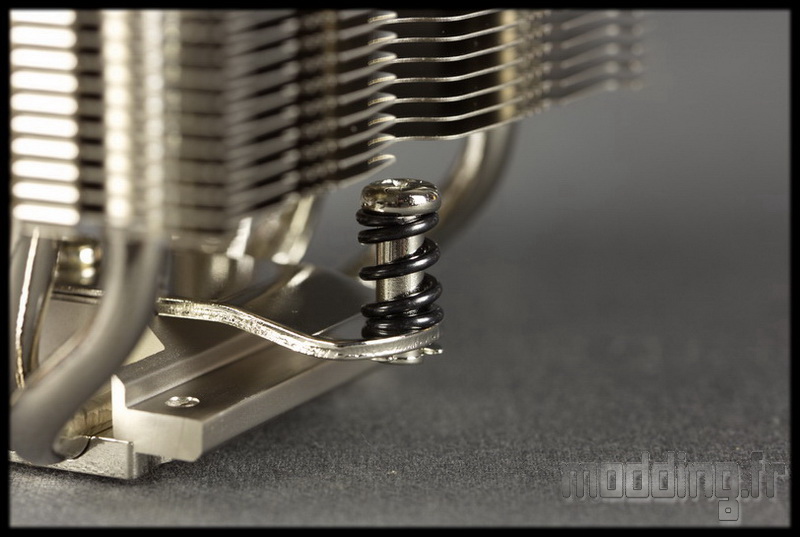

On retrouve les mêmes vis de fixation montées sur ressort que sur le NH-D9L.
Seule la conception de la patte change, celle-ci n’est plus en deux parties fixées sur les bords du plateau supérieur de la base…

… Mais en un seul tenant fixée sur le plateau supérieure de la base.
Le radiateur est constitué de 43 ailettes en aluminium.

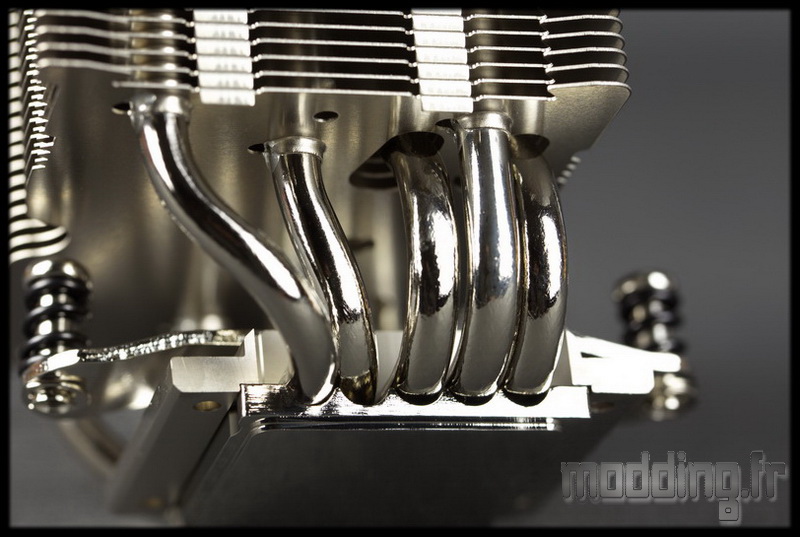

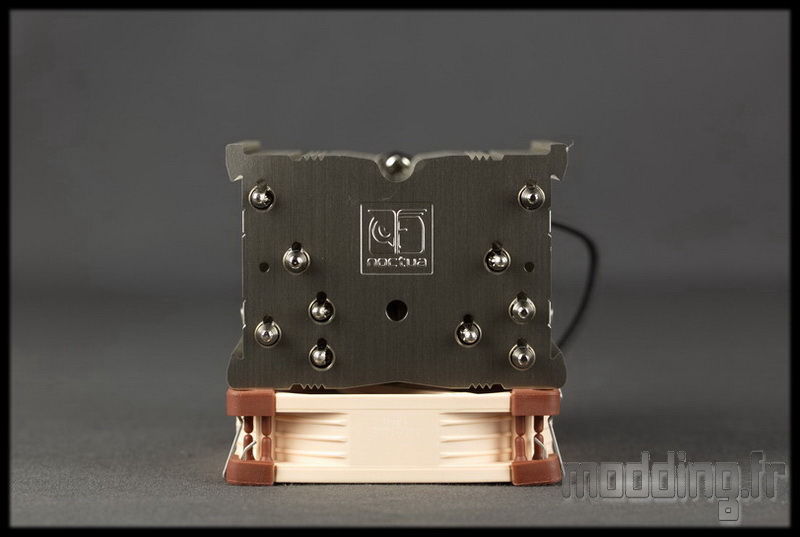

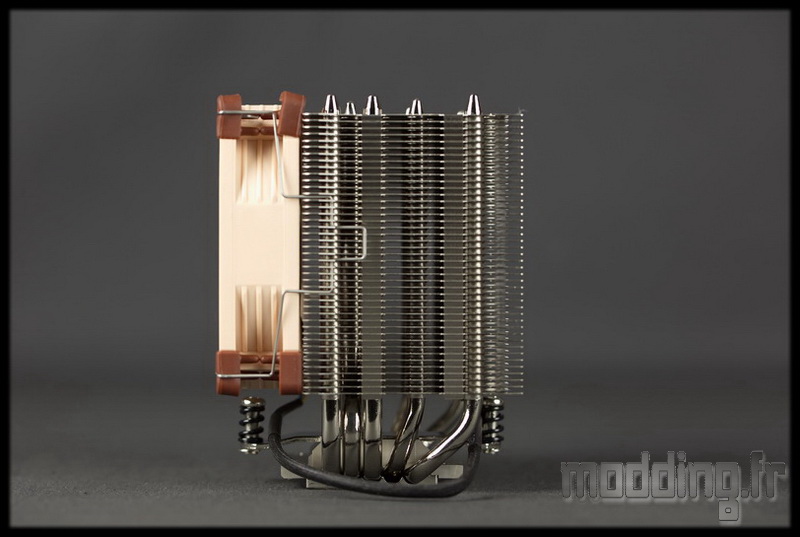

5 caloducs parcourent ces ailettes et forment un U sur la largeur du radiateur tout en traversant la base du NH-U9S.

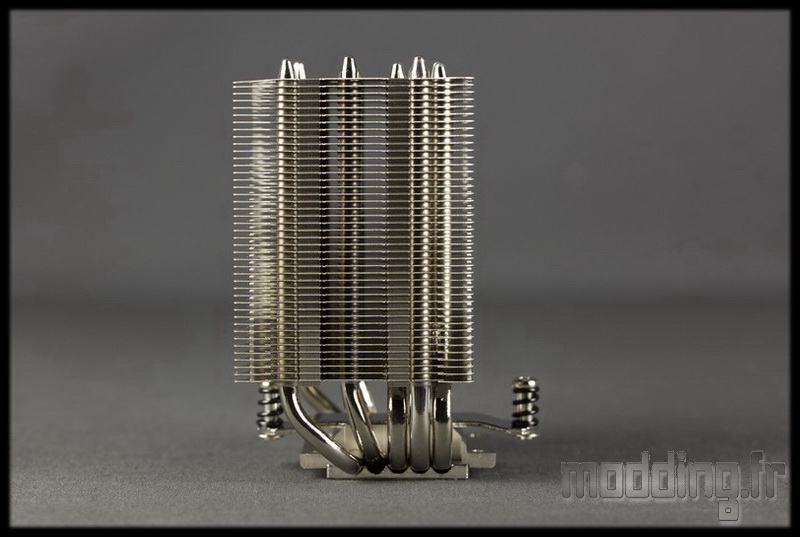

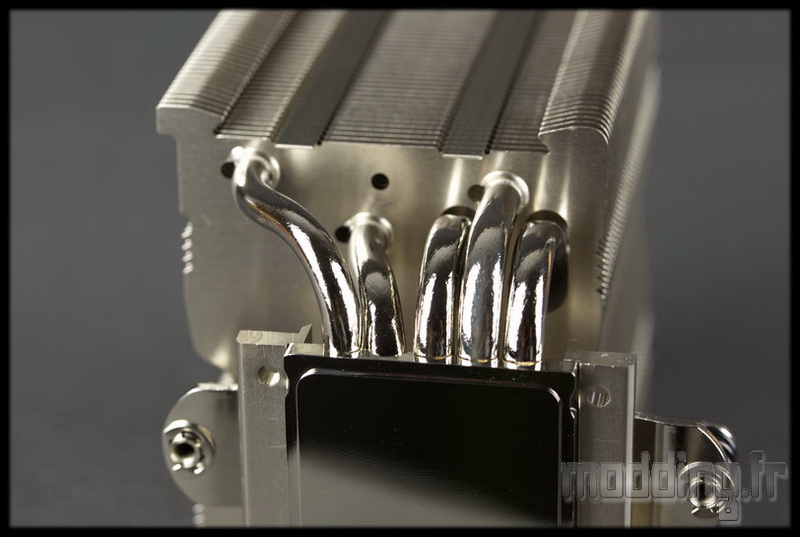

On aperçoit bien sur cette photo l’aspect asymétrique donné aux caloducs pour décentrer le radiateur de la base.

Sur ce modèle, nous avons 5 caloducs qui parcourent l’ensemble du NH-U9S.
Ils sont en cuivre recouvert de nickel.

Ils se repartissent sur la profondeur du radiateur mais aussi dans le sens de la largeur pour profiter au maximum du flux d’air engendré par les pales du ventilateur.

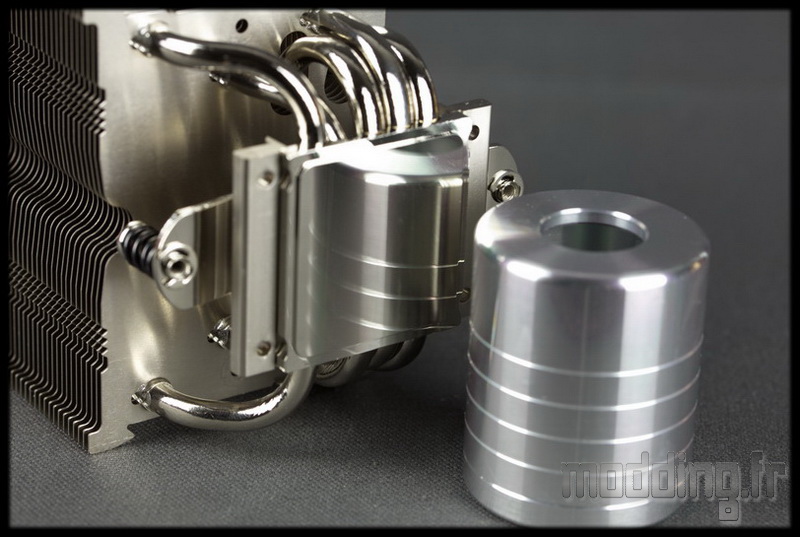

La base est, à l’instar du NH-D9L, en cuivre nickelé avec la finition miroir.

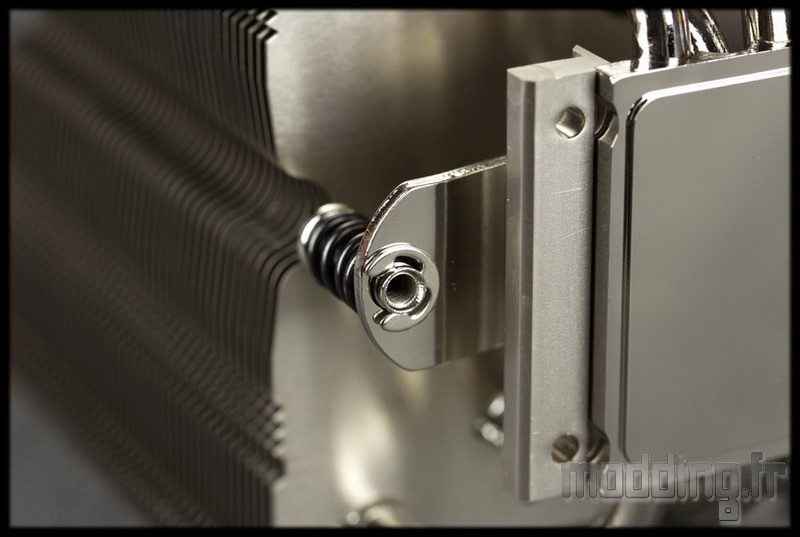

Les vis montées sur ressort sont fixées à la patte à l’aide d’un circlip.

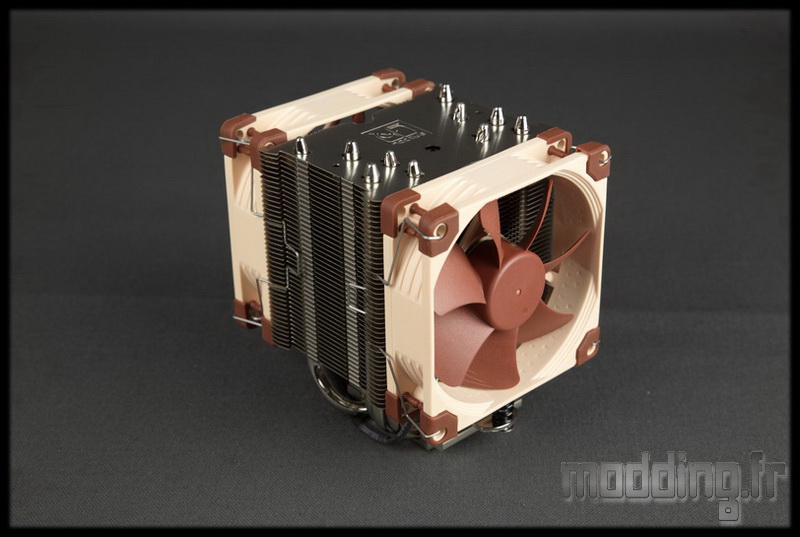

Le bundle étant identique aux deux versions des ventirads, nous avons donc aussi un jeu supplémentaire d’agrafes métalliques pour fixer un deuxième ventilateur.

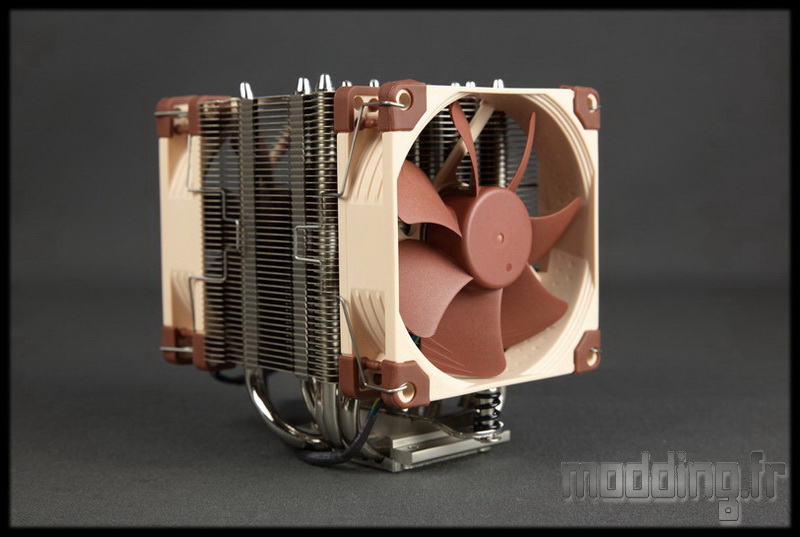

NH-U9S SE like….

Les spécifications :

Ventirad NH-D9L
Hauteur	125
Largeur	95
Profondeur	68
Hauteur avec ventilateur	125
Largeur avec ventilateur	95
Profondeur avec ventilateur	95
Poids à vide	254 g
Poids avec ventilateur	618 g
Matériau	Cuivre / Aluminium plaqué Nickel
Compatibilité	Intel LGA 2011 et 2011-3 / 115X (1150-1155-1156)AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+, backplate requise.
