NH-D9L :
Le NH-D9L reprend le look de son grand frère le NH-D15 si ce n’est qu’il est adapté à la taille du ventilateur en 92 mm, et, que d’origine, il n’est pourvu que d’un seul ventilateur.
Il pèse 521 g (428 g sans le ventilateur).

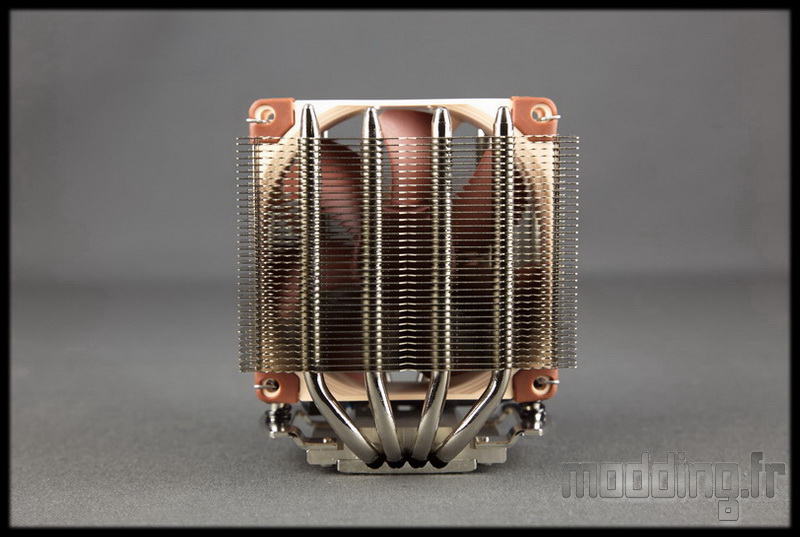

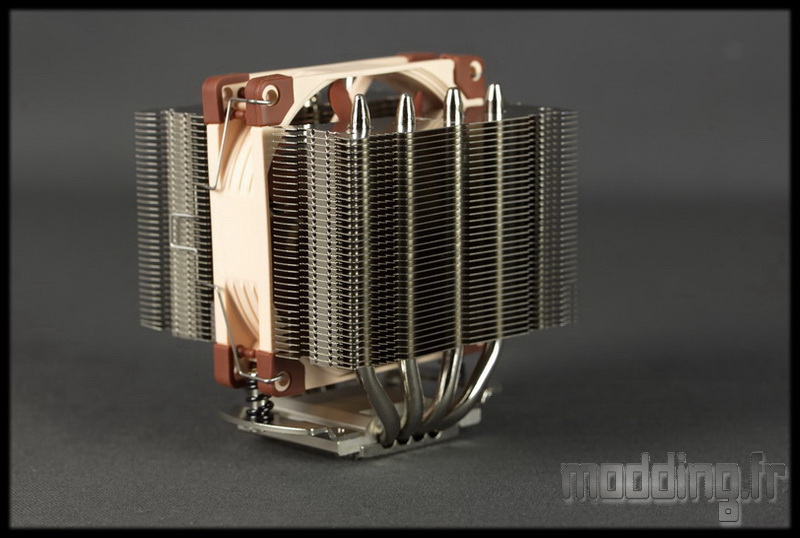

C’est un ventirad au format tour qui mesure 110 mm de hauteur sur 95 mm de largeur.

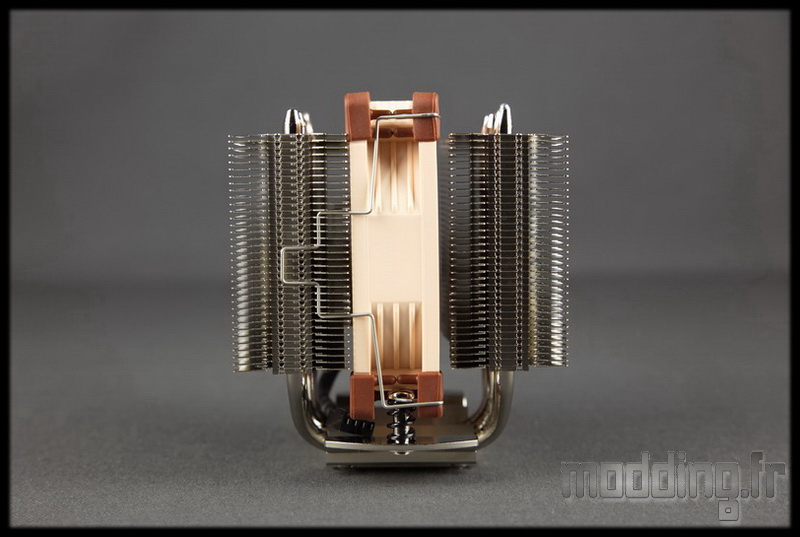

Il est composé, en fait de deux tours qui prennent en sandwich le ventilateur NF-A9 PWM.
La profondeur totale est de 95 mm.
Ses dimensions réduites confèrent au NH-D9L la possibilité de pouvoir completement s’intégrer au boitier HTPC compact ou tout autre boitier de faible épaisseur.
Sa hauteur, avec ou sans ventilateur, est inférieure de 15 mm par rapport aux autres ventirads jouant dans la même catégorie. Ce qui de part la proximité de la paroi dans ce genre de boitier n’est pas anodin.
Il représente une bonne alternative aux modèles top flow en offrant ainsi un flux d’air parallèle a la carte mère et non perpendiculaire.

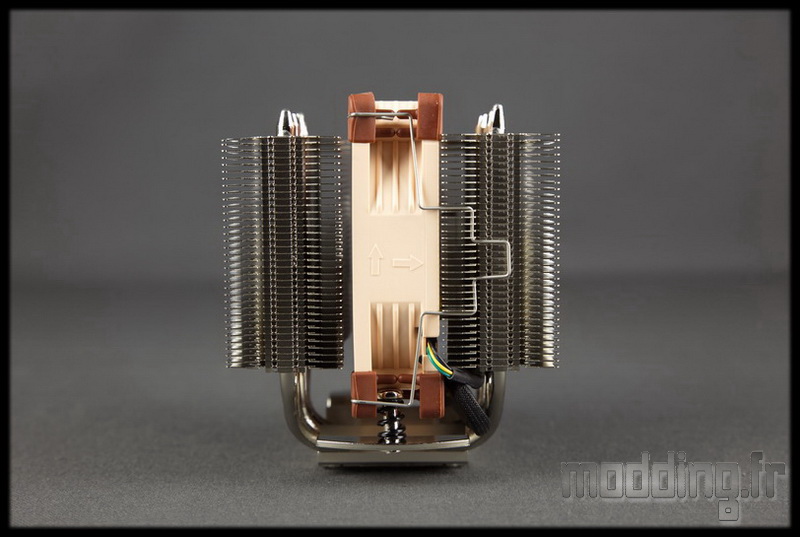

Le ventilateur se trouve au milieu de ces deux tours qui sont strictement identiques. il est à la fois en Push et en Pull… tout dépend sur quelle tour on se base pour qualifier son rôle.

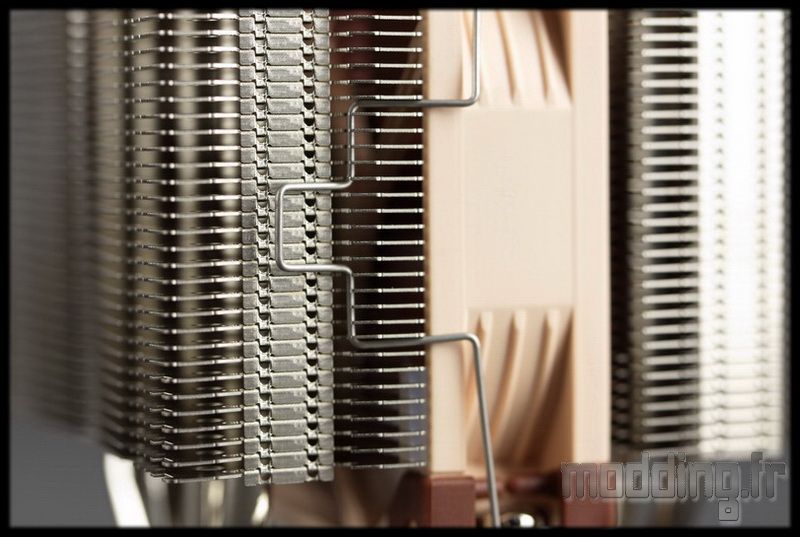

Deux attaches métalliques lui permettent de se fixer à l’une d’elles.

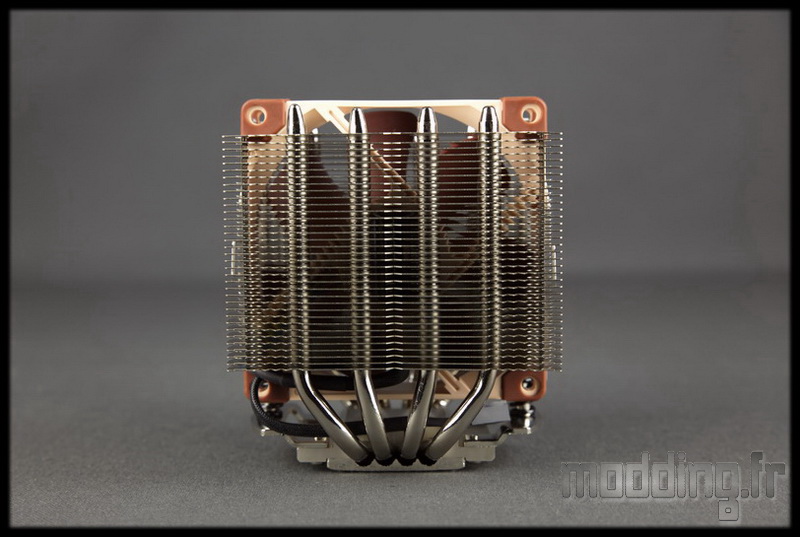

4 caloducs traversent la base pour se jeter dans les 35 ailettes des deux tours tout en se repartissant au sein de la largeur du radiateur pour profiter pleinement du flux d’air.
Ils sont en cuivre recouvert d’une couche de nickel.

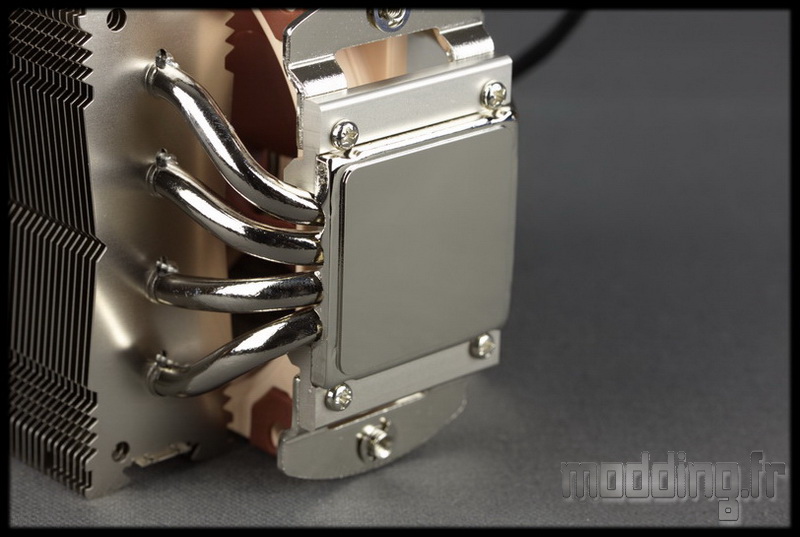

La base est aussi cuivrée avec ce revêtement nickelé.
Elle mesure 40 mm sur 38 mm.

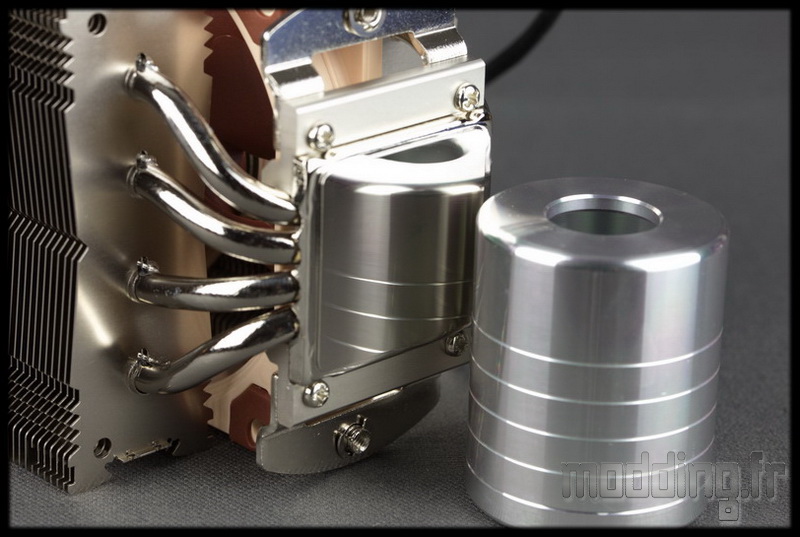

On a droit à une finition miroir.

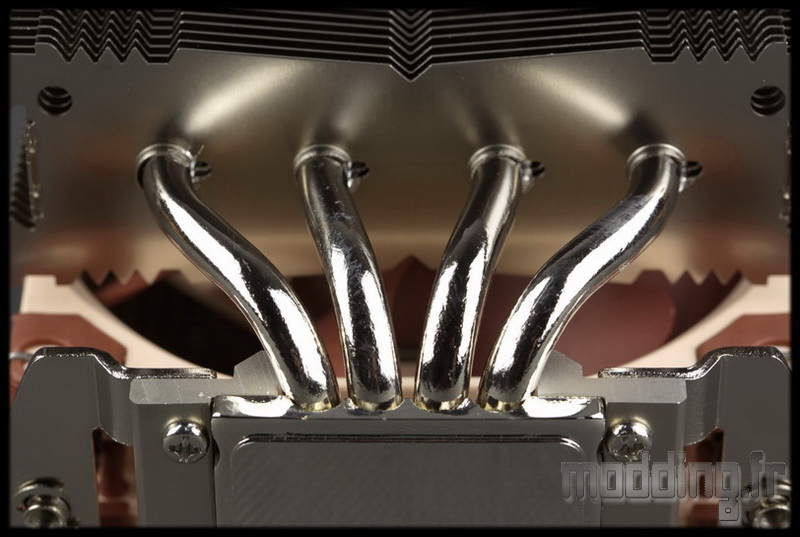

Les caloducs traversent cette base en étant au contact de celle-ci et sont retenus par une plaque en aluminium qui vient les prendre en sandwich.

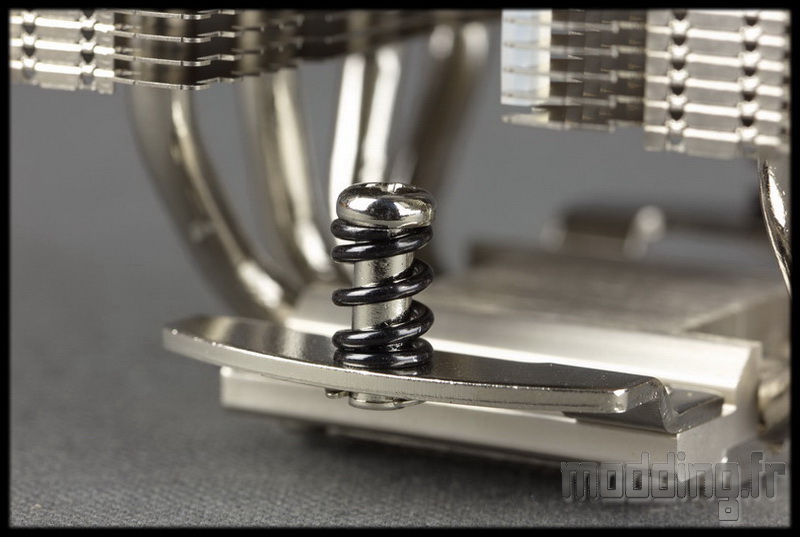

De part et d’autre de cette dernière, deux pattes sont fixées par deux petites vis. Elles intègrent une grande vis de fixation montée sur ressort.

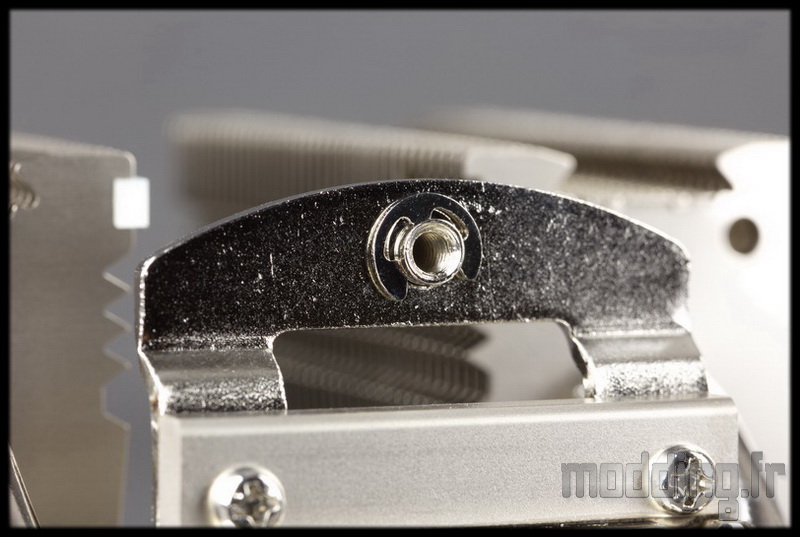

Un circlip solidarise la vis avec la patte de la base du radiateur.
Les ailettes constituant les deux tours du radiateur sont en aluminium.

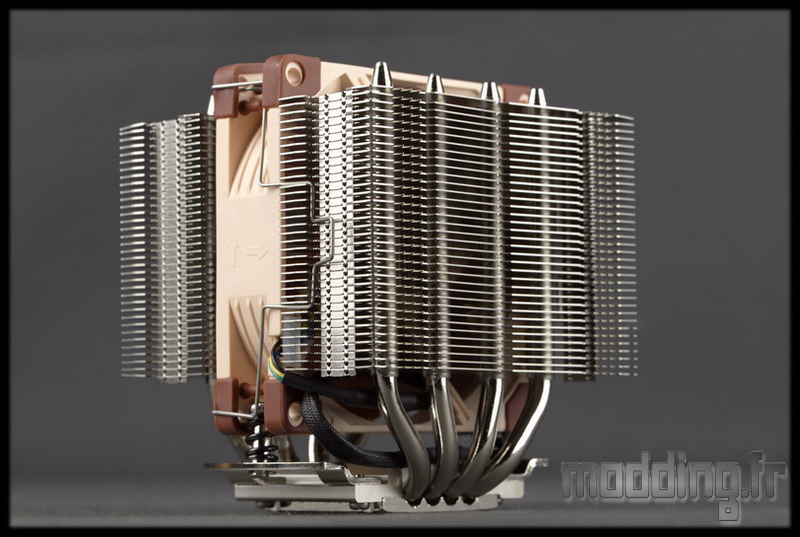

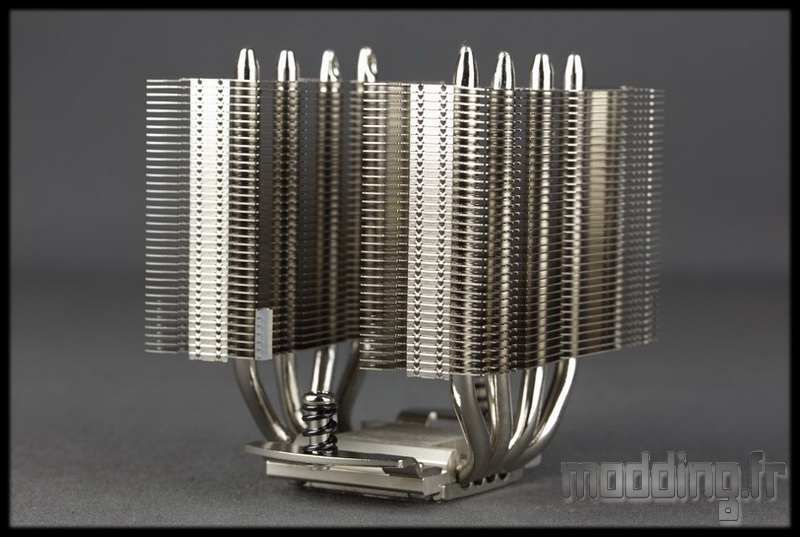

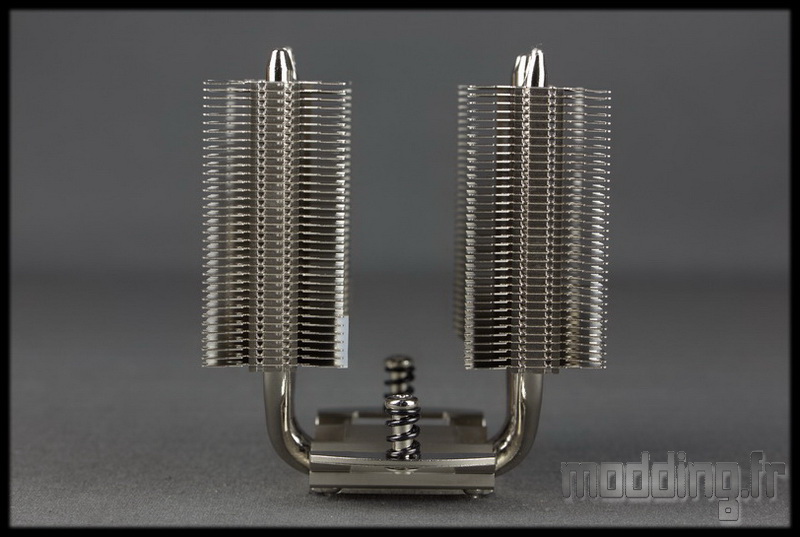

On remarque bien la forme en U que constituent les 4 caloducs passant de la première tour , traversant la base pour arriver dans la seconde tour.
Ailettes en aluminium, caloducs et base nickelés, nous avons un radiateur totalement monochrome qui contraste bien avec le ventilateur…

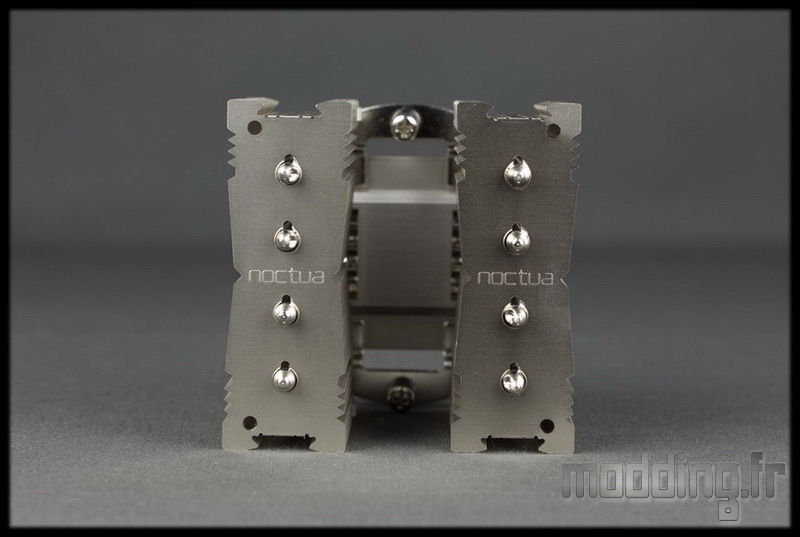

La dernière ailette de chaque tour intègre le nom de la marque Noctua en léger relief. On a droit à une finition conique des caloducs.

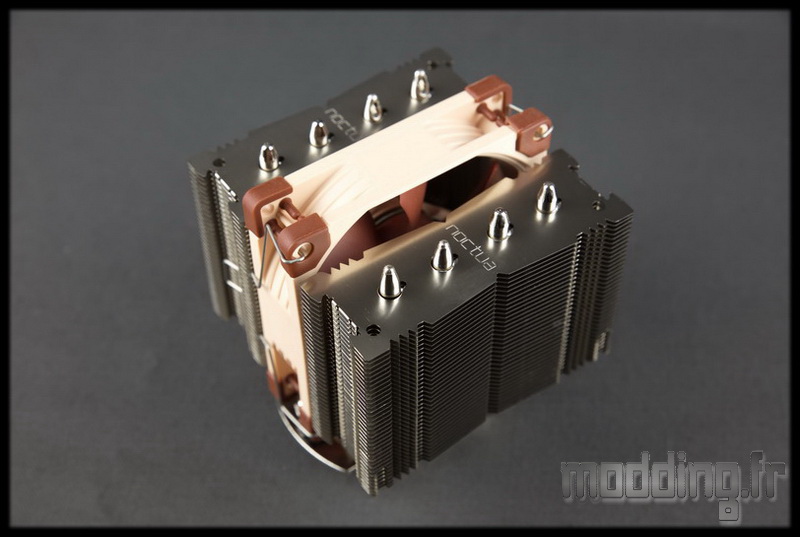

Nous apercevons, sur cette vue de dessus, le profil des ailettes qui permettent de fixer un ventilateur sur les 2 faces de chaque tour.

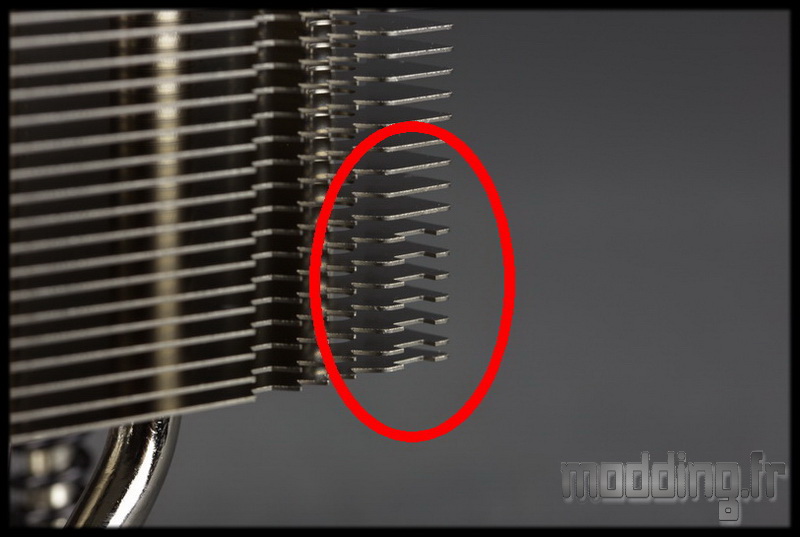

Au niveau des ailettes inferieures, nous en avons 7 qui disposent d’une empreinte et cela de chaque coté du radiateur.

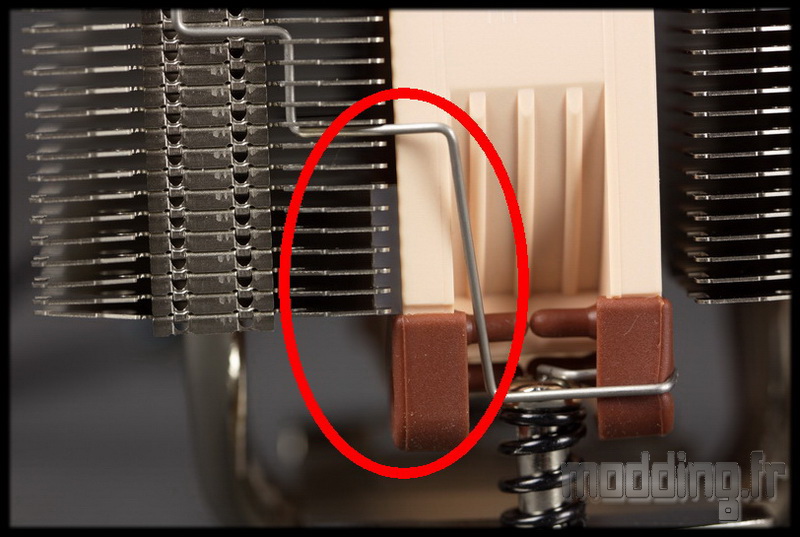

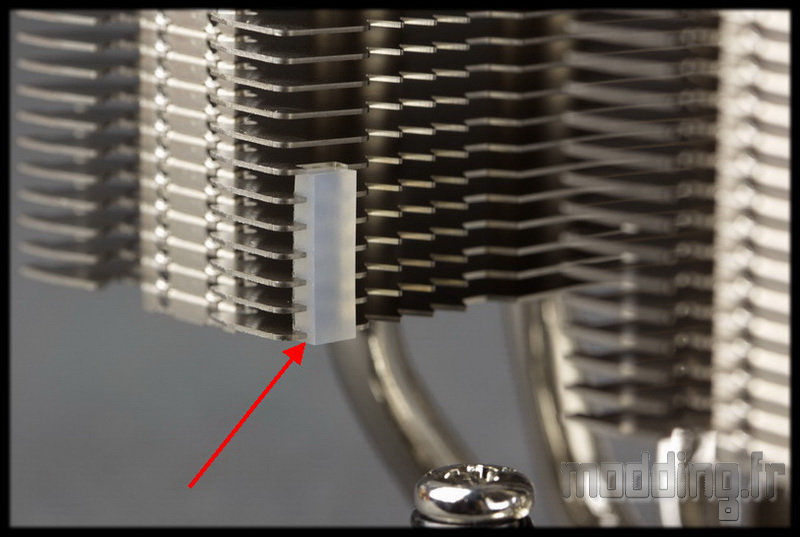

Un patin silentbloc est mis en place sur la face interne de l’une des deux tours.
Le ventilateur étant plus grand que la hauteur des ailettes du radiateur, une fois en place au sein des deux tours, la partie haute du ventilateur s’appuiera sur ses propres silentblocs, ce qui n’est pas le cas de la partie basse.
D’où la présence de ce patin qui recevra la partie nue du cadre. pour autant, le bundle ne contient pas de patins supplémentaires pour un second ventilateur.
Un petit frère du NH-D15 en version mono ventilateur.

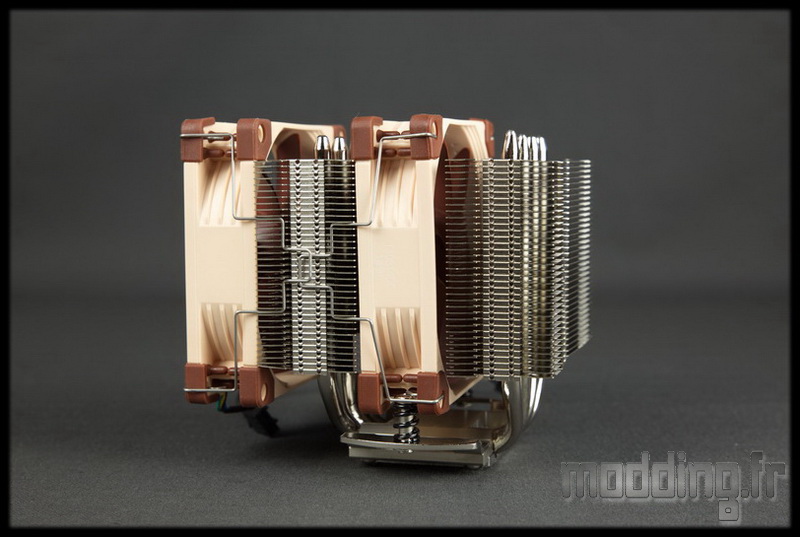

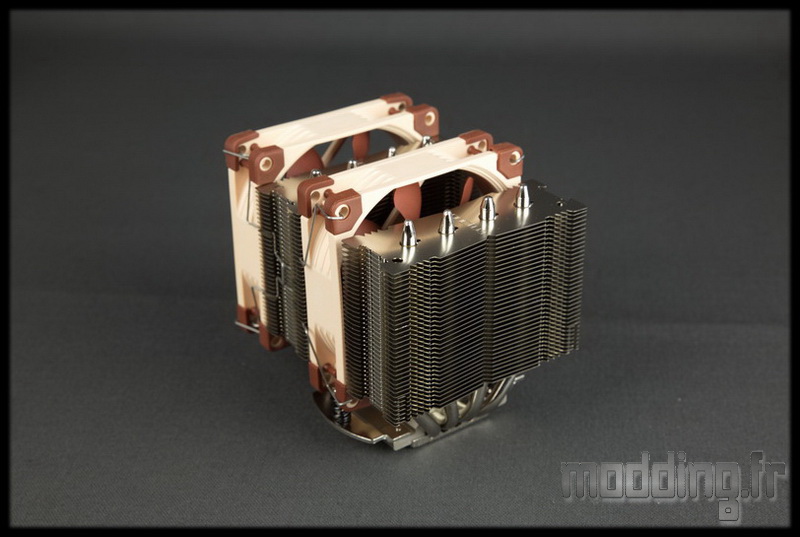

Le bundle contient un autre jeu d’agrafes métalliques permettant d’installer un deuxième ventilateur.
On pourra alors placer celui-ci derrière le ventilateur en place ou devant celui-ci.
Un autre argument apporté par Noctua sur ce NH-D9L est l’entière compatibilité avec les barrettes mémoires, si l’on veut garder cette compatibilité avec deux ventilateurs, on ne pourra placer ce dernier que derrière le premier. Devant, il viendra brider la hauteur des barrettes mémoires.
Le deuxième ventilateur étant la version boite du NF-A9 PWM, son bundle propose un adpatateur en Y pour pouvoir brancher les deux ventilateurs sur la même prise 4-pins de la carte mère.
On peut même imaginer positionner un troisième ventilateur pour ainsi créer un NH-D9XXL…
Les spécifications :
| Ventirad NH-D9L |
| Hauteur |
110 |
| Largeur |
95 |
| Profondeur |
95 |
| Hauteur avec ventilateur |
110 |
| Largeur avec ventilateur |
95 |
| Profondeur avec ventilateur |
95 |
| Poids à vide |
428 g |
| Poids avec ventilateur |
531 g |
| Matériau |
Cuivre / Aluminium plaqué Nickel |
| Compatibilité |
Intel LGA 2011 et 2011-3 / 115X (1150-1155-1156)AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+, backplate requise. |
