[TEST] Ventirad Noctua NH-D9L et NH-U9S

Le ventilateur :

Il est commun aux deux ventirads, il s’agit du NF-A9 en version PWM.

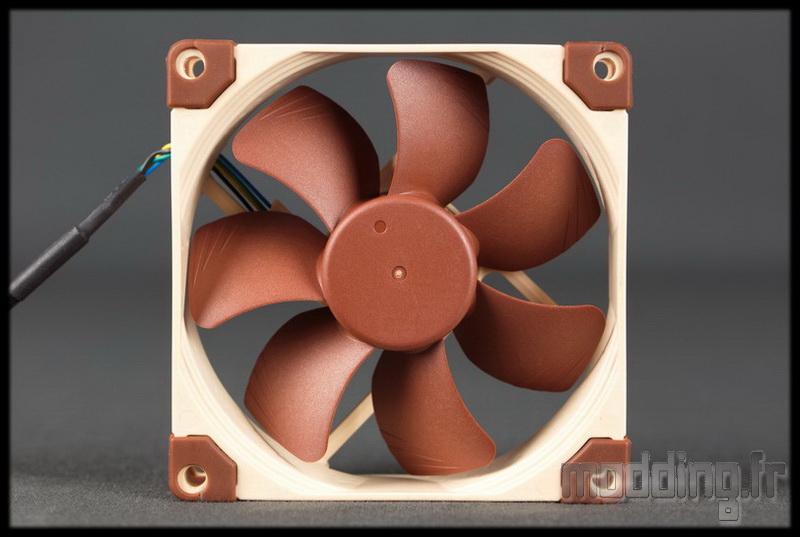

Un ventilateur en 92 mm qui est revêtu de ses couleurs “vanille/chocolat”.

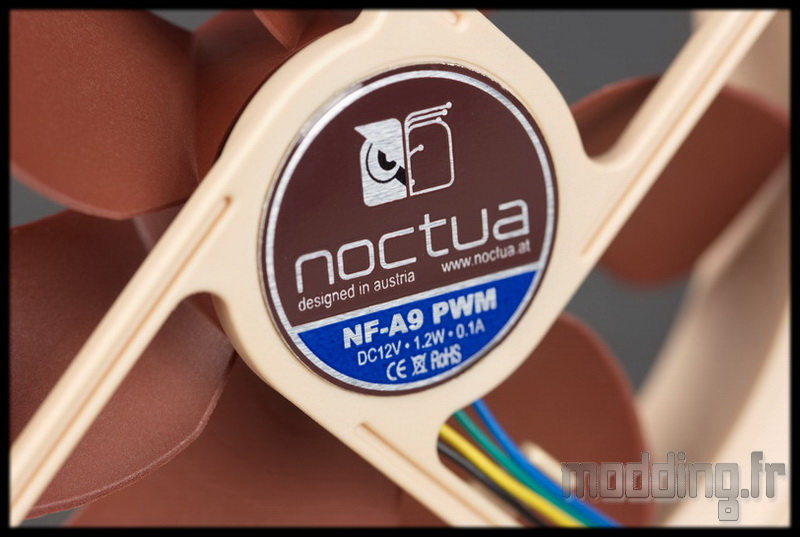

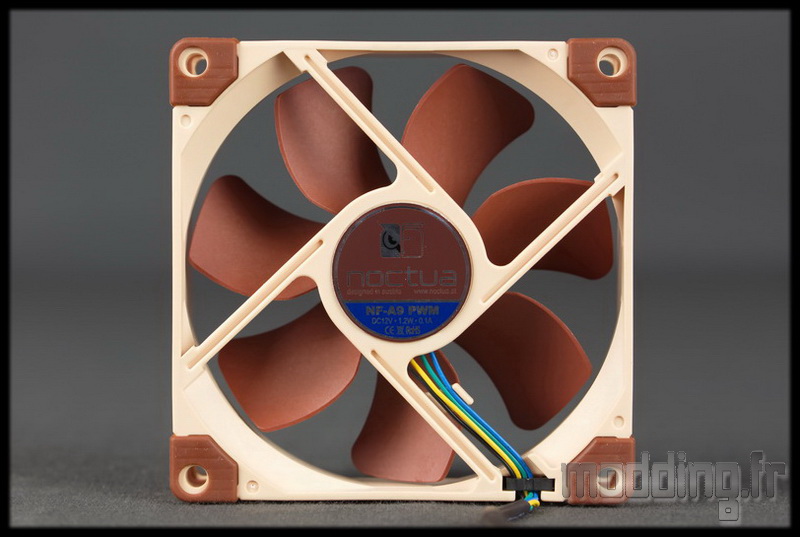

Au dos du ventilateur, une pastille adhésive trouve sa place au centre du cadre. Elle reunit le nom du modèle, le logo de la marque ainsi que la puissance et son ampérage.

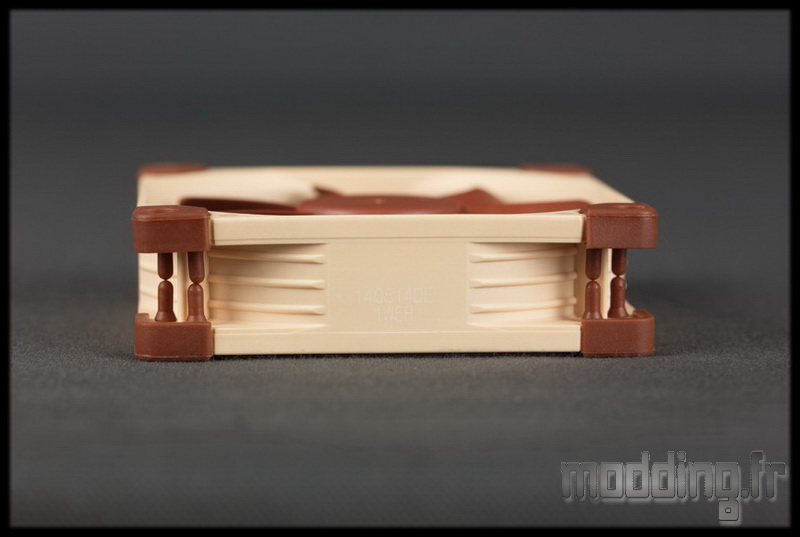

Le NF-A9 mesure 25 mm d’épaisseur et le cadre se voit renforcé notamment au niveau des coins par un rajout de matière.

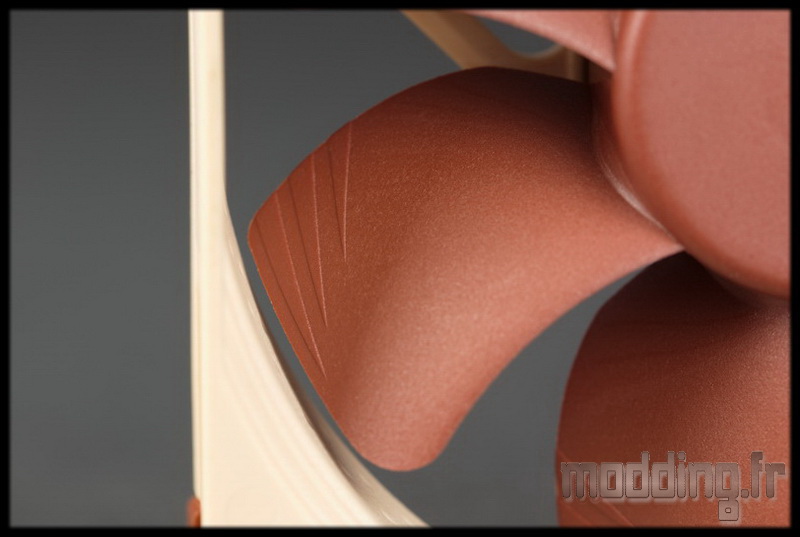

Les 7 pales adoptent le design classique de la série NF-A, à savoir les trois canalisateurs d’air qui réduisent la séparation des flux et créent une accélération de ce dernier tout en optimisant le niveau sonore.
Nous pouvons avoir plus de détail sur cette technologie baptisée Flow Acceleration Channels ==>ici<==.

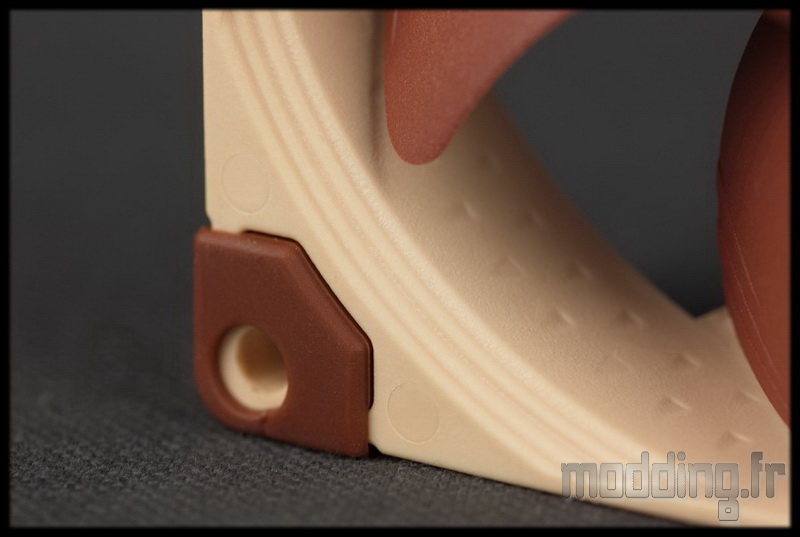

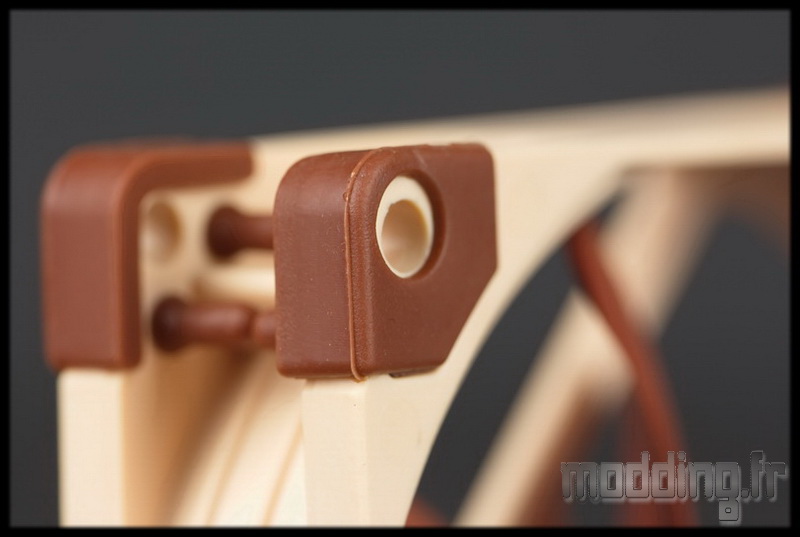

Pour amortir efficacement les vibrations qui pourrait être transmis au radiateur, Noctua dote son ventilateur de silentblocs en caoutchouc aux 4 coins du cadre et sur les deux faces.

Toujours dans le but d’optimiser le flux d’air, nous avons cet aspect en forme de marche d’escalier sur la partie avant du cadre.
Baptisé « Stepped Inlet », le concept crée une turbulence au flux entrant ce qui permet une meilleure adhérence de celui-ci au cadre. Il en résulte un renforcement du flux d’air, de plus il y a un impact sur la qualité sonore avec une répartition du signal sur une plus large bande de fréquences. Un bruit qui vient se fondre plus facilement dans l’ambiance sonore.
Un autre schéma avec d’autres explications se trouve ==>là<==.

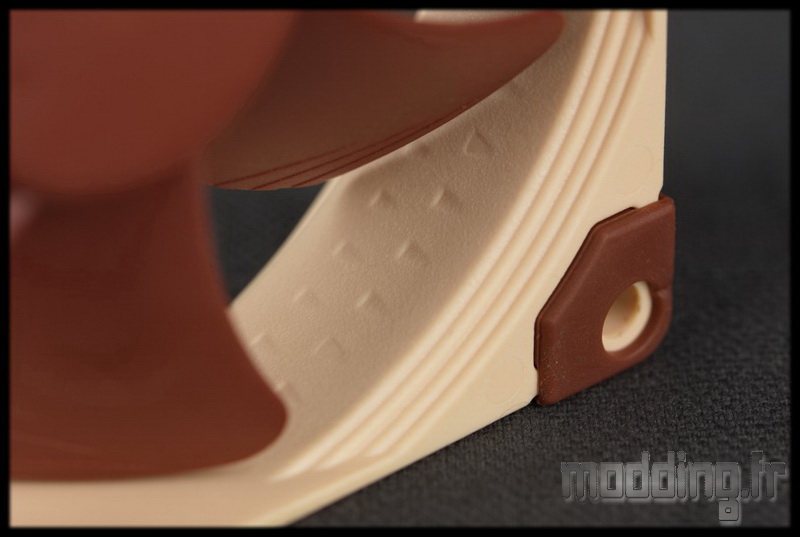

Juste en arrière, sur la bande interne du cadre, nous avons deux rangées de micro structures triangulaires.
Une optimisation qui permet de réduire le niveau sonore de part le mouvement des pales, il contribue aussi à améliorer le flux d’air ainsi que la pression statique.
Un schéma avec de plus amples explications se trouve ==>ici<==.

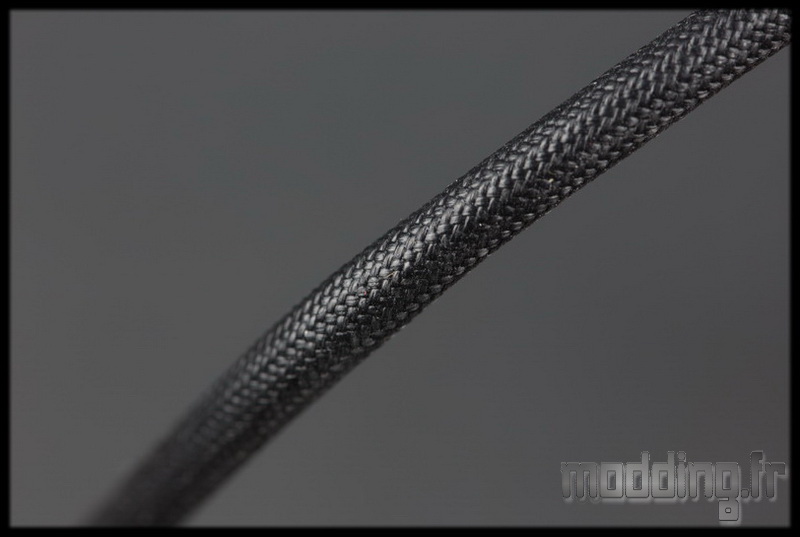

Le câble est revêtu d’une gaine tressée noire très compacte ne laissant pas du tout apparaître les fils colorés dont il est constitué.
Il mesure 200 mm.

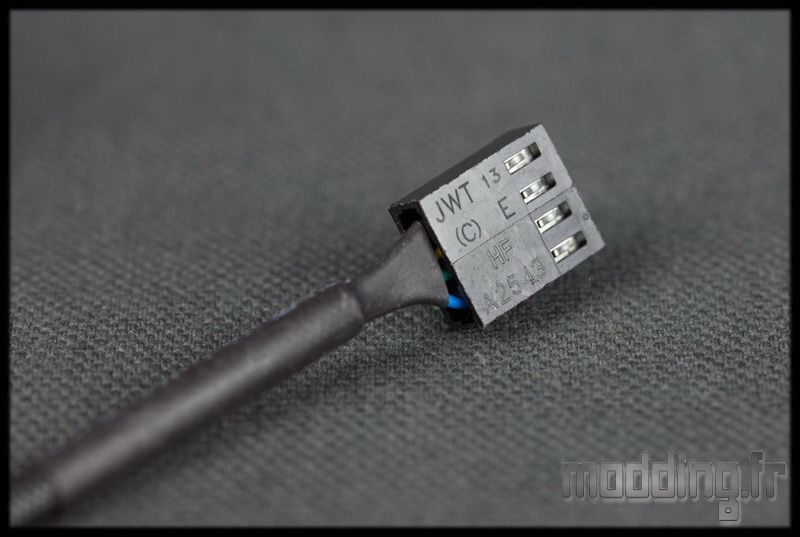

Il se termine par une prise 4-pins avec donc une gestion PWM de la ventilation.

Une puissance de 1.2 W pour un ampérage de 0.1 A.
Le NF-A9 PWM procure un débit d’air max de 78.9 m3/h et une pression statique max de 2.28 mm H2O.

Il adopte le roulement SSO2, dont nous avons les caractéristiques ==>ici<==.
Pour reduire encore plus le niveau sonore sur tous les plans, Noctua intègre le système Smooth Commutation Drive 2 qui permet de réduire les perturbations sonores liées au passage entre chaque bobine du stator.

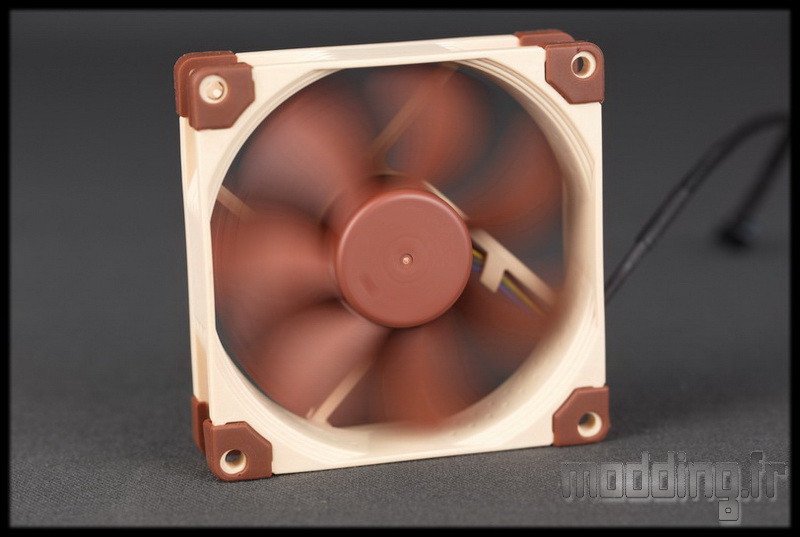

Sa vitesse de rotation s’étale de 400 tr/min (+/- 20%) à 2000 tr/min (+/- 10%). Le câble LNA contenu dans le bundle permet de limiter la vitesse maximale à 1550 tr/min (+/-10%).

Les spécifications :

	NF-A9 PWM
Dimensions	92 x 92 x 25 mm
Branchement	4pins PWM
Type roulement	SSO2
Vitesse de rotation (12 V)	2000 tr/min +/- 10%
Vitesse de rotation avec L.N.A.	1550 tr/min +/- 10%
Débit d’air (12 V)	78.9 m3/h
Débit d’air avec L.N.A.	62.6 m3/h
Pression Statique (12 V)	2.28 mm H2O
Pression Statique avec L.N.A.	1.53 mm H2O
Niveau sonore (12 V)	22.8 dB(A)
Puissance	1.2 W
Ampérage	0.1 A
Durée de vie	150 000 h
Longueur du câble	200 mm
Garantie	6 ans
