Le montage : Socket 115x

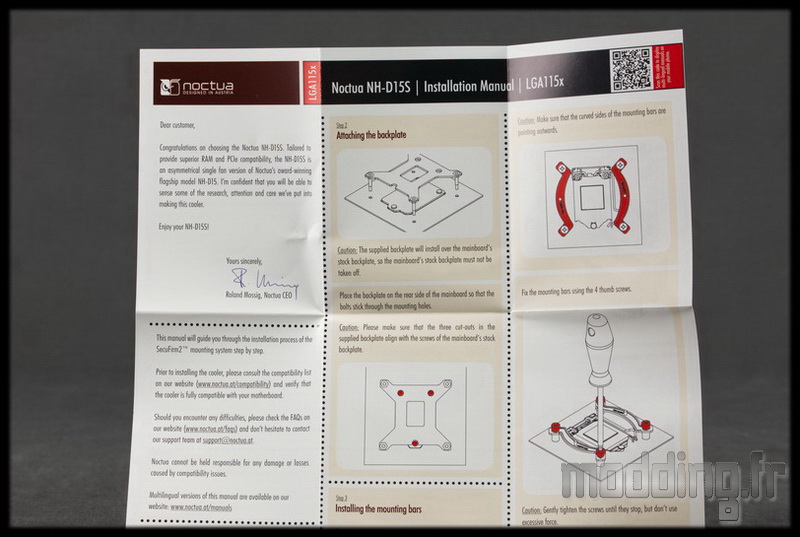

La notice de montage est en anglais… mais les schémas sont très explicites et nous permettent de s’affranchir de l’utilisation du dico anglais/français.
La backplate est déjà assemblée avec ses 4 vis en place et serties à la plaque.

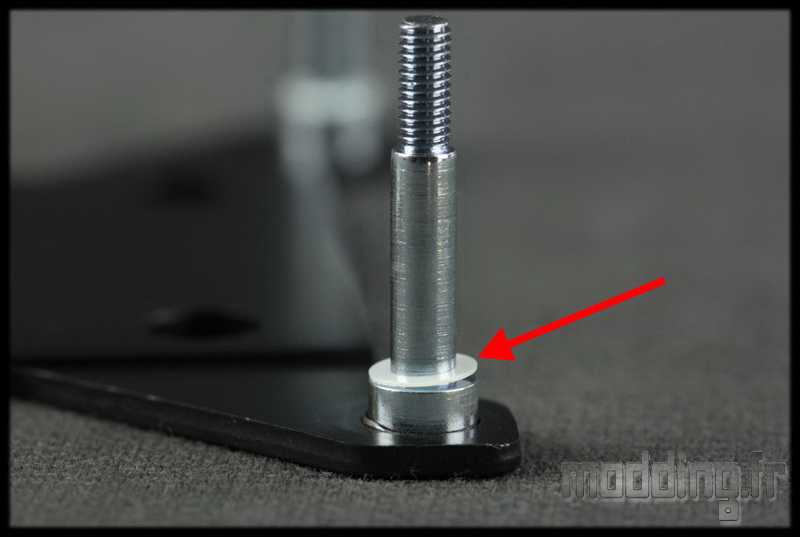

Ces vis sont pourvues de rondelles en plastique pour éviter tout contact direct avec le PCB de la carte mère.

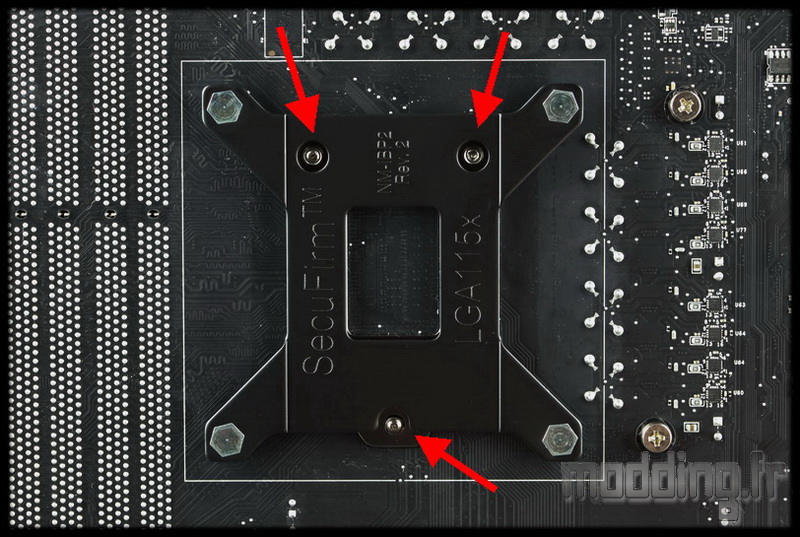

Nous positionnons la backplate au dos de la carte mère.
Il n’y a qu’un sens : les 3 trous doivent coïncider avec les vis du Socket.
Les vis de la backplate passe au travers du PCB par les trous situés autour du Socket.
On insère les entretoises en plastique noire.

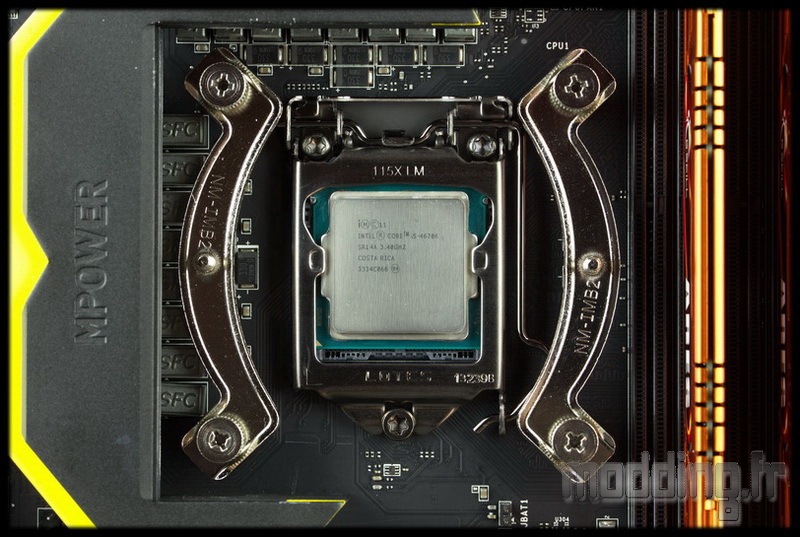

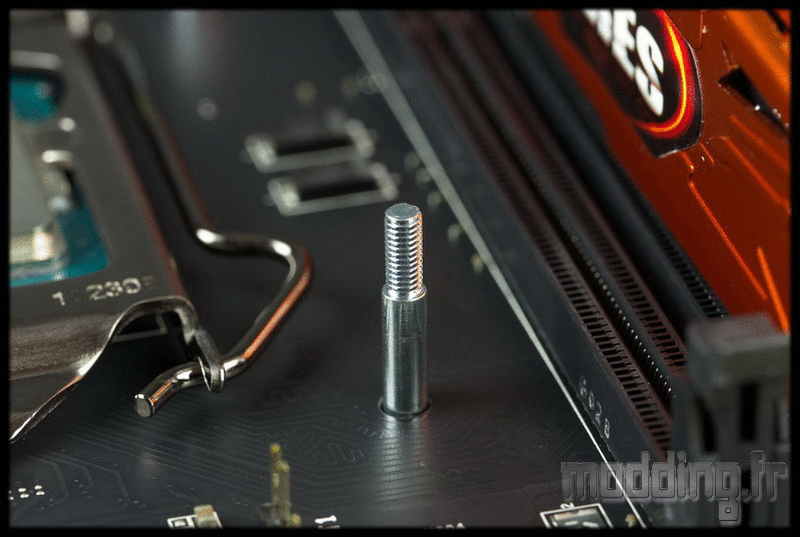

On place ensuite les pattes de fixation et on visse les boulons manuellement, dans un premier temps, pour terminer par un dernier serrage tournevis cruciforme (fourni dans le bundle).
La partie convexe de la patte de fixation doit être orientée vers l’extérieur, et la tige filetée vers le haut.
Dans cette configuration, le ventirad sera dans le sens vertical.

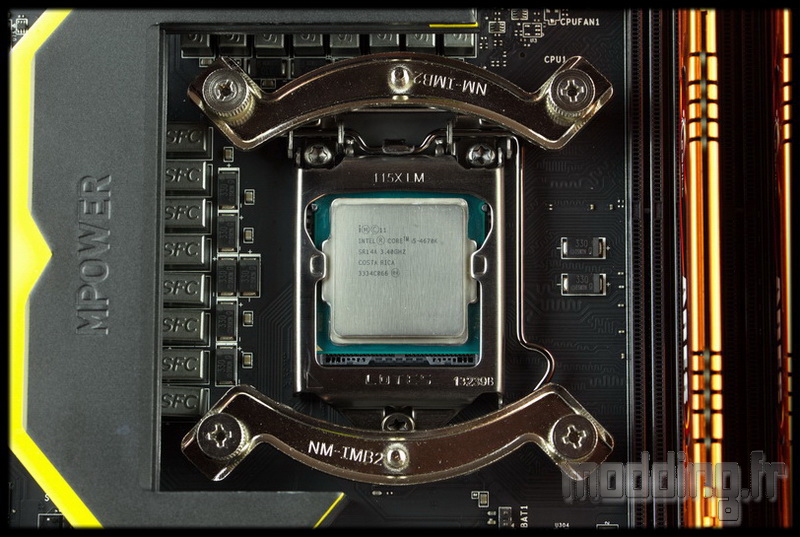

On inverse la position des pattes pour avoir le NH-D15S dans le sens horizontal.
Sens le plus utilisé et qui permet de bénéficier pleinement des atouts de compatibilité du NH-D15S.

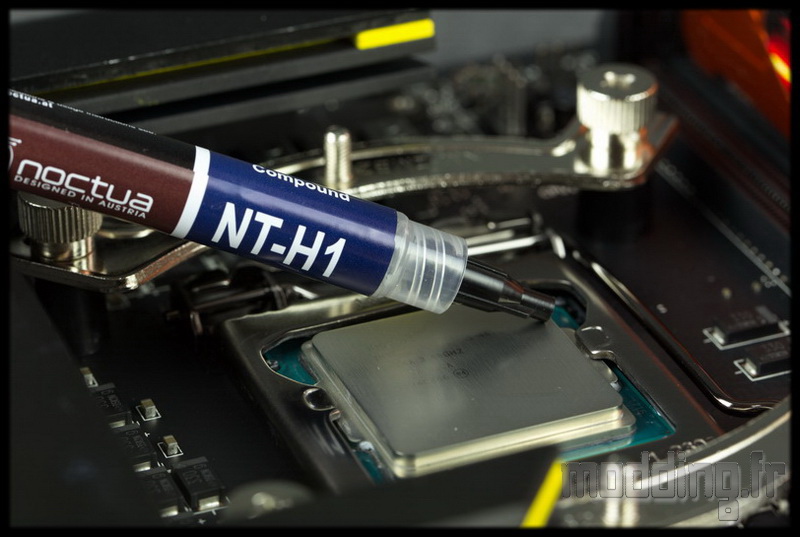

On met un grain de riz de pâte thermique NT-H1, aussi fournie dans le bundle.
On vous laisse le choix de l’étalement de ladite pâte…

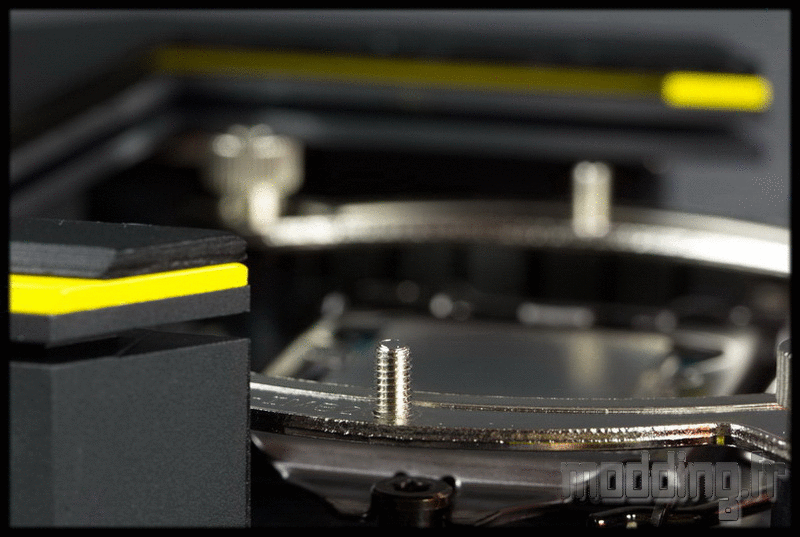

On positionne le radiateur de façon a faire coïncider les vis montées sur ressort en face des tiges filetées intégrées aux pattes de fixation.
Tout en maintenant le radiateur par le dessus, histoire d’éviter qu’il ne bouge pendant le serrage engendrant une présence de bulles d’air dans la pâte thermique, nous vissons les deux vis.
Le serrage se fait alternativement, tour par tour, pour que la base reste bien parallèle au CPU.
On serre à fond! c’est le ressort qui exerce la pression adéquate de la base sur le processeur.

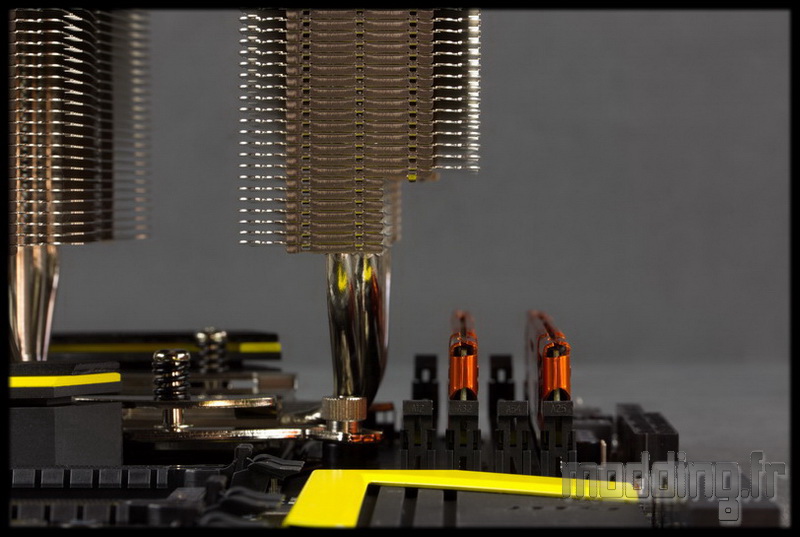

Du coté des barrettes mémoire, c’est sûr, il y a de la marge quant à la hauteur des dissipateurs! Nous avons ainsi 65 mm de disponible.
Notre kit G.Skill Ares est forcement à l’aise.
L’autre notion de compatibilité du NH-D15S se situe par rapport au premier port PCIe de la carte mère.
Dans cette configuration, le ventirad frôle l’emplacement de ce port. Néanmoins, notre carte mère est au format ATX, un format Micro ATX voit son port PCIe plus prés du Socket.

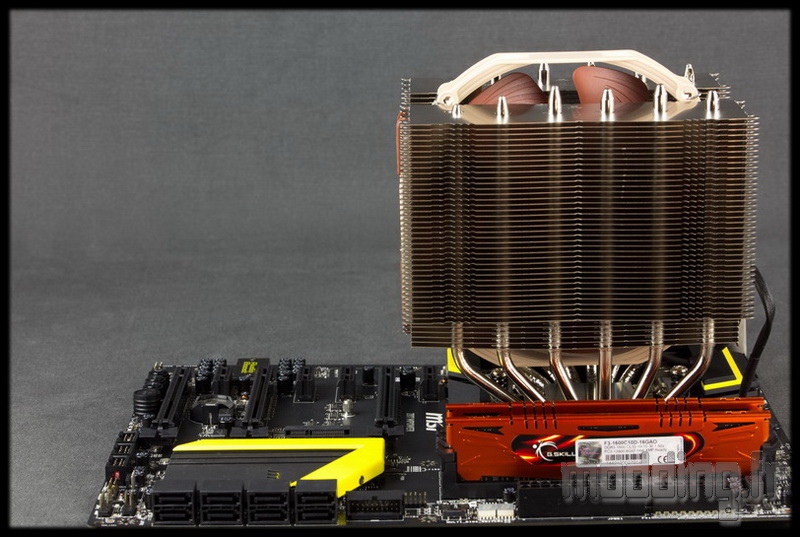

En retournant le NH-D15S, nous libérons plus d’espace au niveau du port PCIe!
La magie de l’asymétrie du radiateur.
Pas convaincu….

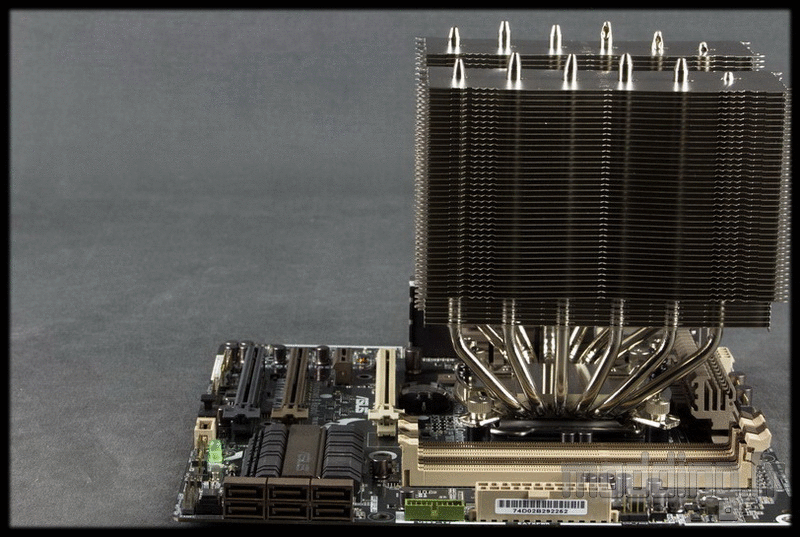

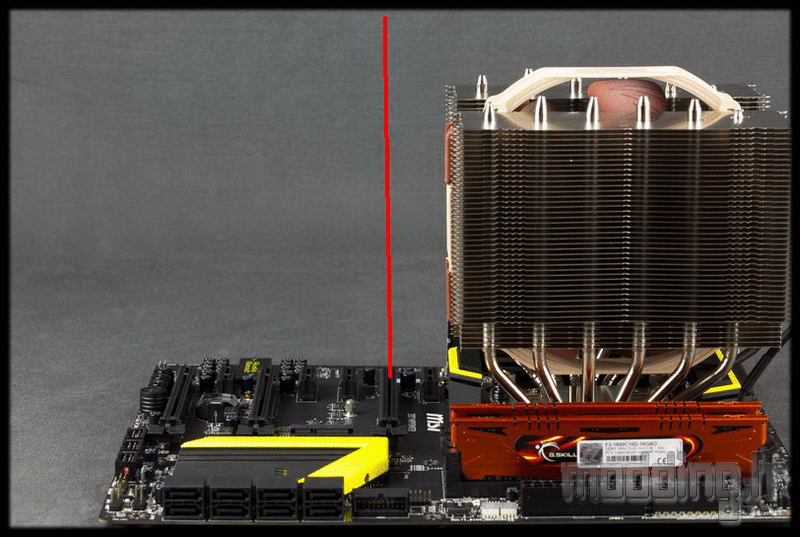

Avec un repère et une animation, on se rend mieux compte!
Voici comme cela se présente sur une carte mère Micro ATX.

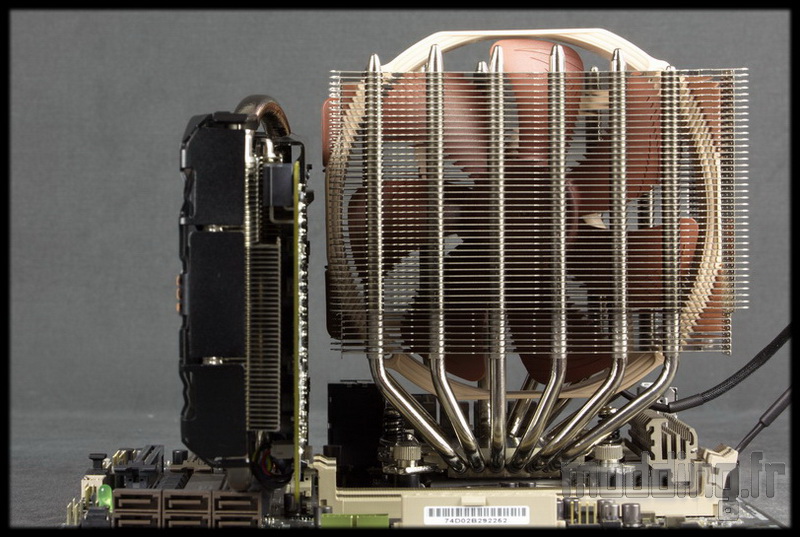

Avec la carte graphique en place, nous avons quand même plus de place….

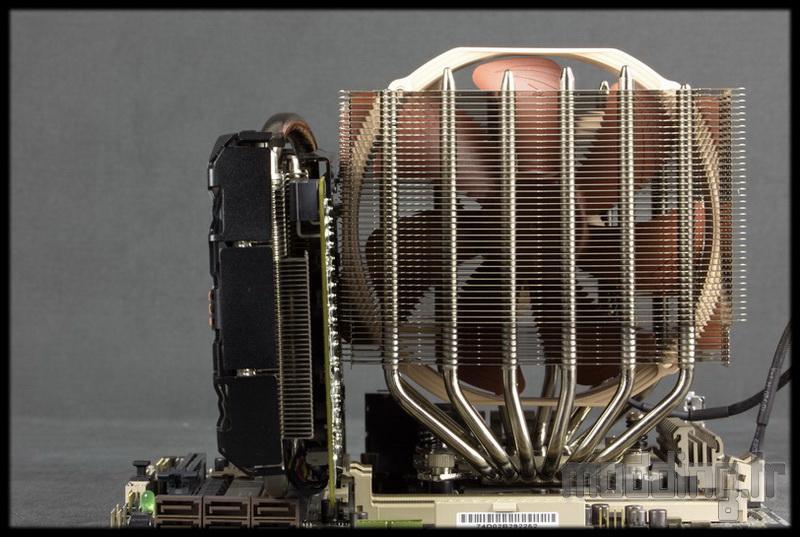

…. Qu’avec le NH-D15.
En l’absence du second ventilateur, nous n’avons plus de restriction engendrée par sa présence pour la hauteur des dissipateurs des barrettes mémoire.

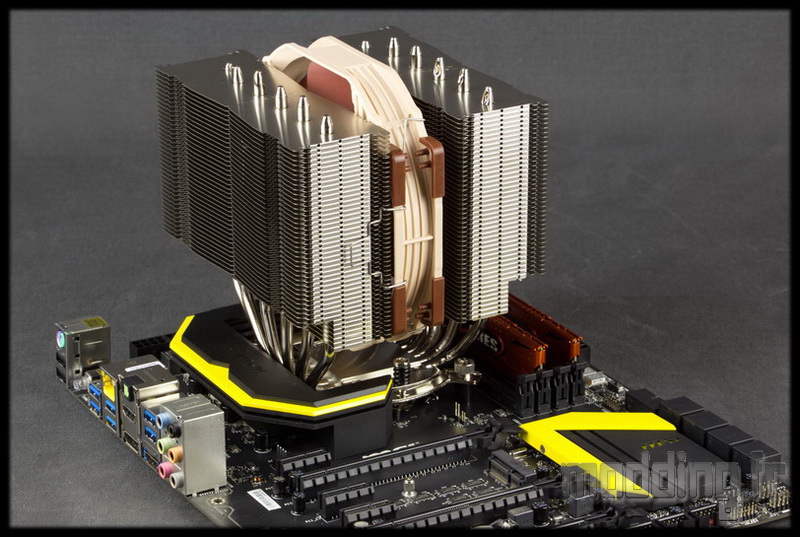

Le NH-D15S reste tout de même imposant!
Il faut compter sur ses 165 mm de hauteur et ses 1150 g.
Le fait d’inverser le radiateur pour optimiser la place au niveau du port PCIe inverse la position des logos gravés sur la dernière ailette de chaque tour…
