Le ventilateur :
Il s’agit du NF-A15 PWM mais en version “boostée”.
En effet contrairement au NF-A15 PWM proposé en version boite dont on trouve les caractéristiques ici, celui qui accompagne le NH-D15S tourne à 1500 tr/min soit 300 tr/min de plus.

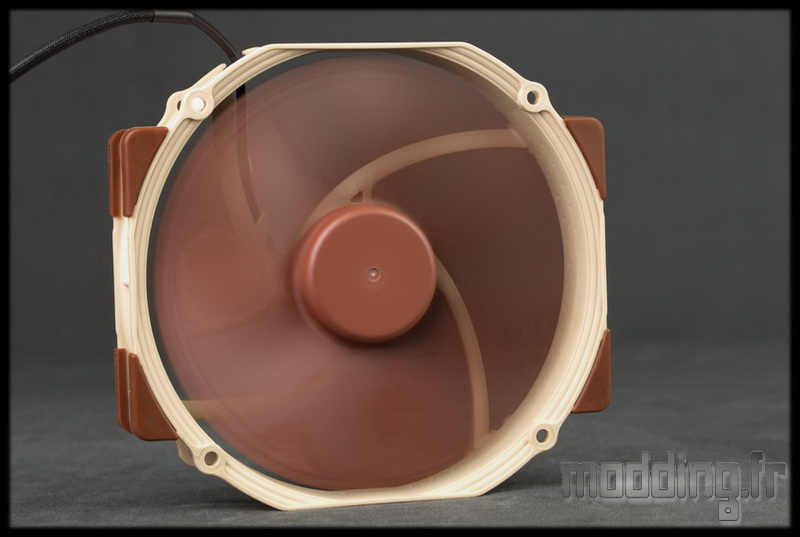

Nous avons donc un ventilateur qui mesure 150 mm sur 140 mm.
Doté des couleurs chères à la marque : les pales marron chocolat et le cadre vanille.
Malgré ses dimensions, les trous de fixation restent ceux d’un ventilateur en 120 mm, soit 105 mm d’entraxe.

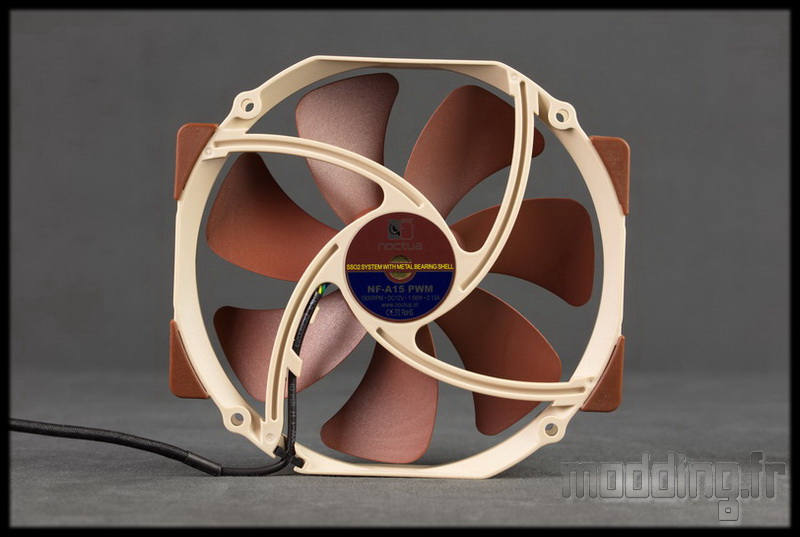

A l’arrière, on retrouve une pastille adhesive métallisée qui réunit quelques indications. A savoir, le logo de la marque, le nom du ventilateur, sa vitesse de rotation max portée à 1500 tr/min, sa puissance de 1.56 W et son ampérage de 0.13 A.
Le nom du type de roulement est aussi précisé : SSO2, pour plus de précisions sur ce mécanisme, c’est par là.

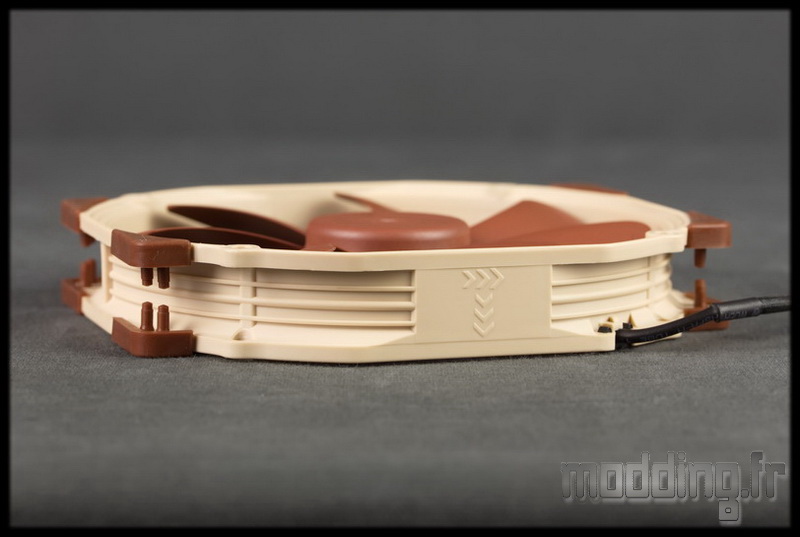

Le cadre mesure 25 mm d’épaisseur, on lui rajoute 1 mm de part la présence des silentblocs.
On note des lignes de renfort qui permettent de bien rigidifier l’ensemble du cadre.

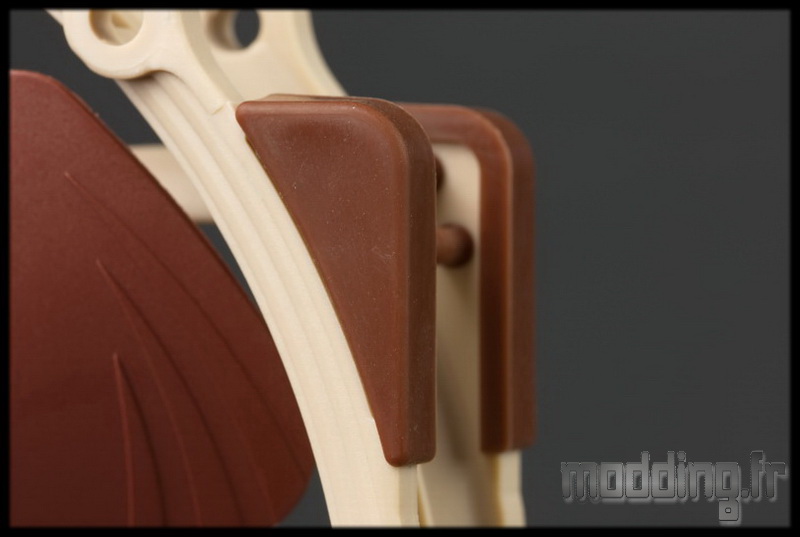

Les silentblocs sont repartis sur les quatre “coins” du cadre.

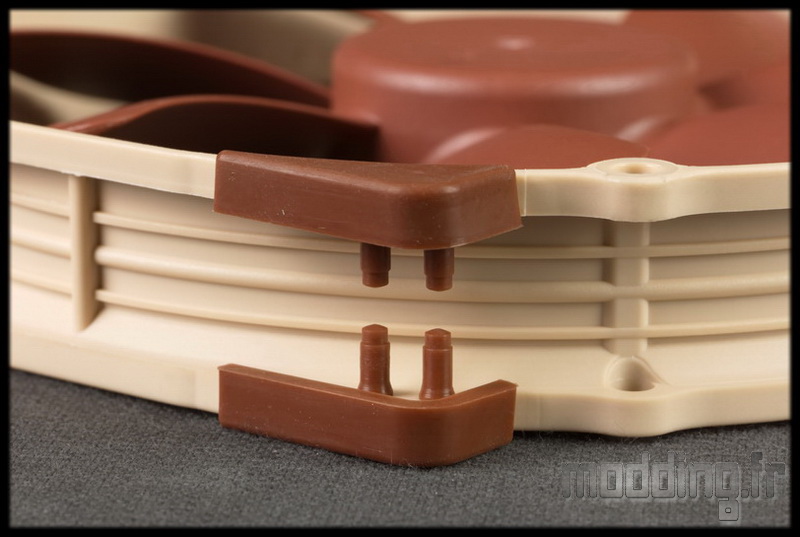

Ils sont présents sur les deux faces….

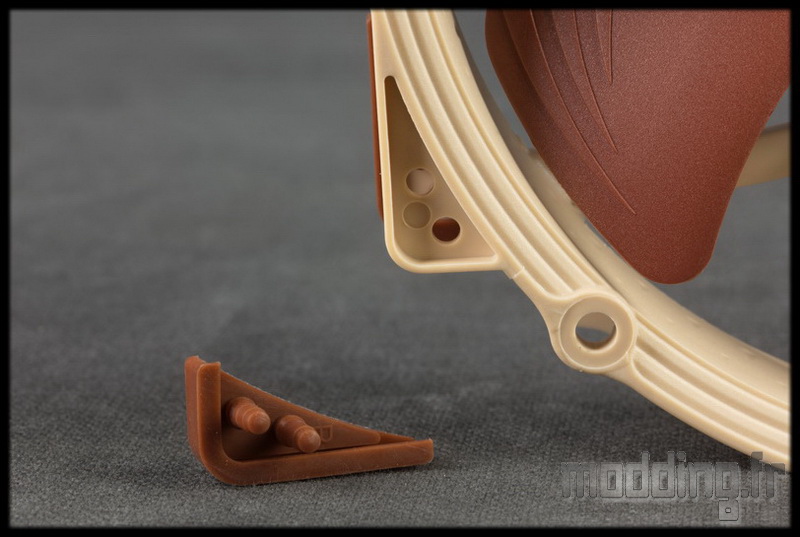

….Et peuvent facilement s’enlever.

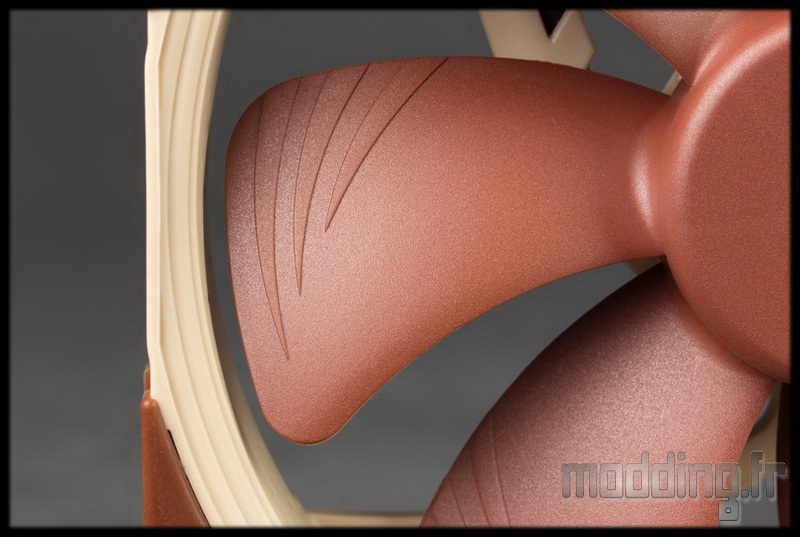

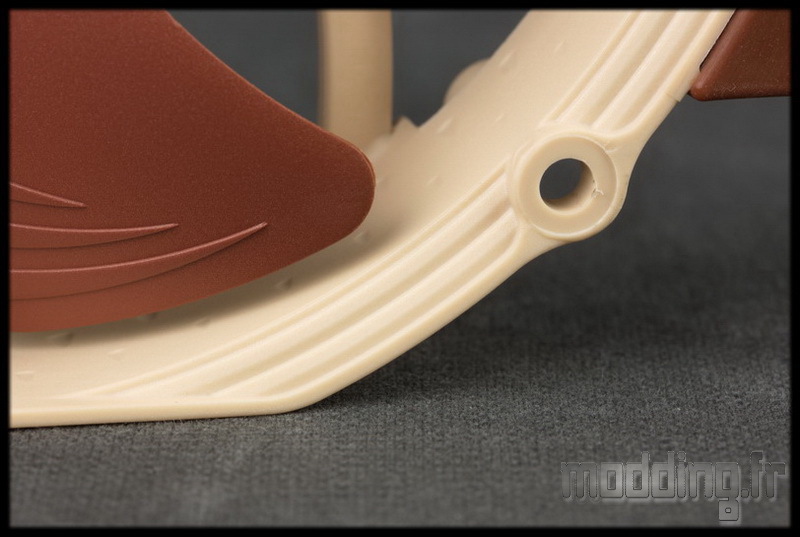

Les pales, au nombre de 7, sont larges et adoptent un design particulier avec la présence de trois canalisateurs de flux aux extrémités de chacune d’elles.
Ces canalisateurs permettent d’optimiser l’efficacité du flux d’air tout en réduisant les nuisances sonores.
Nous avons sur le bord du bord du cadre, un design en forme de marches d’escalier que Noctua nomme : Stepped Inlet.
Ce système ajoute une turbulence au flux entrant, permettant à ce flux de bien coller au cadre générant ainsi son renforcement.
De plus, l’impact au niveau sonore se traduit par une répartition du bruit sur une plus large bande de fréquence. Ce qui engendre une fonte du niveau sonore dans le bruit ambiant sans que l’oreille ne perçoive une note plus aiguë ou grave.

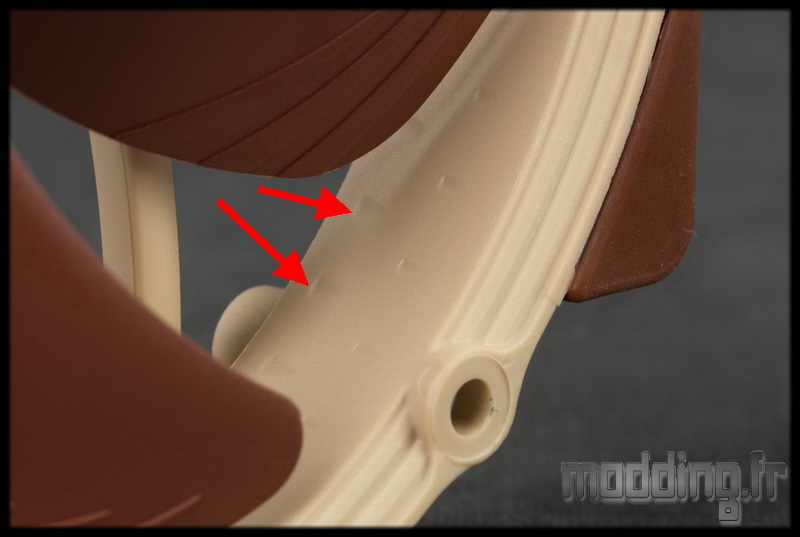

Nous avons une troisième optimisation du flux d’air avec la présence de micro aspérités triangulaires sur la bande interne du cadre.
Elles permettent d’éviter la séparation du flux ce qui engendre un renforcement de ce dernier. De plus l’absence de turbulence réduit le niveau sonore.
Le câble est composé de 4 fils colorés (noir, bleu, jaune et vert).
Mais dés sa sortie de la platine électronique, les fils glissent dans une gaine thermo de couleur noire.

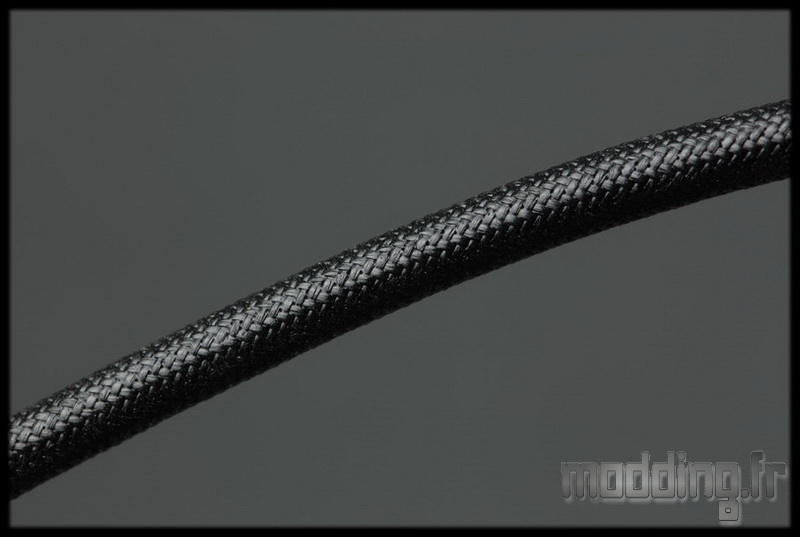

En dehors du cadre, la gaine thermo laisse place à une gaine tressée noire très compact ne laissant pas voir la couleur des fils.
Le câble mesure 200 mm.

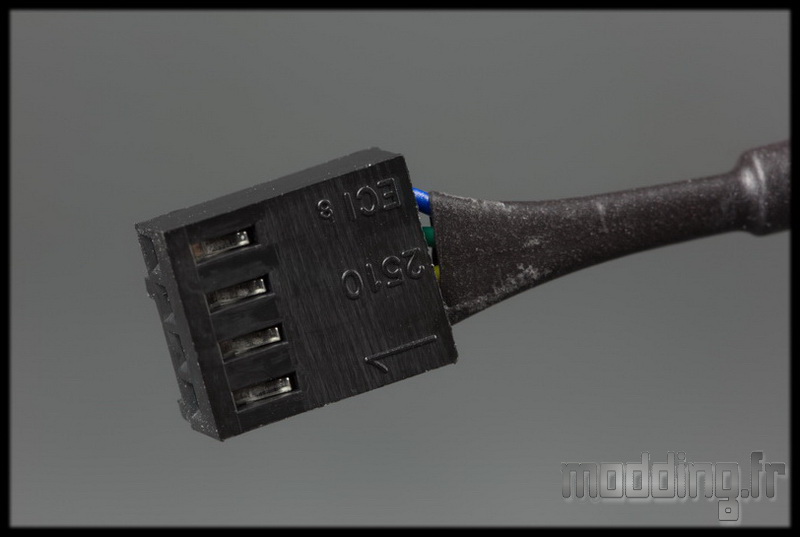

Il se termine par une prise 4-pins traduisant la gestion PWM du ventilateur.
Le NF-A15 PWM présent sur le NH-D15S tourne à une vitesse maximale de 1500 tr/min (+/- 10%). Cette vitesse est réduite à 1200 tr/min (+/- 10%) avec l’adjonction de l’adaptateur LNA.
La vitesse de rotation minimale est à 300 tr/min (+/- 20%).
Le débit d’air engendré est de 140.2 m3/h (115.5 m3/h sous LNA).
La puissance consommée est de 1.56 W.
Un petit tableau comparatif entre les deux ventilateurs NF-A15 PWM avec celui qui est Spécifique au NH-D15 et le classique.
| |
NF-A15 du ventirad
|
NF-A15
|
| Dimensions |
140 x 150 x 25 mm |
140 x 150 x 25 mm |
| Branchement |
4pins PWM |
4pins PWM |
| Type roulement |
SSO2 |
SSO2 |
| Vitesse de rotation (12 V) |
1500 tr/min +/- 10% |
1200 tr/min +/- 10% |
| Vitesse de rotation (LNA) |
1200 tr/min +/- 10% |
900 tr/min +/- 10% |
| Débit d’air (12 V) |
140.2 m3/h |
115.5 m3/h |
| Débit d’air (LNA) |
115.5 m3/h |
88.7 m3/h |
| Niveau sonore (12 V) |
24.6 dB(A) |
19.2 dB(A) |
| Niveau sonore (LNA) |
19.2 dB(A) |
13.8 dB(A) |
| Puissance |
1.56 W |
0.96 W |
| Ampérage |
0.13 A |
0.08 A |
| Durée de vie |
150 000 h |
150 000 h |
| Garantie |
6 ans |
6 ans |
