Le montage : Socket 115X
Un petit tutoriel sur le montage du NH-D15 sur une base Intel avec un processeur Haswell utilisant donc le Socket 1150.
Le NH-D15 est là, la boite du système de fixation pour Intel est ouverte et la carte Z87 Gryphon est toute prête pour accueillir le ventirad.

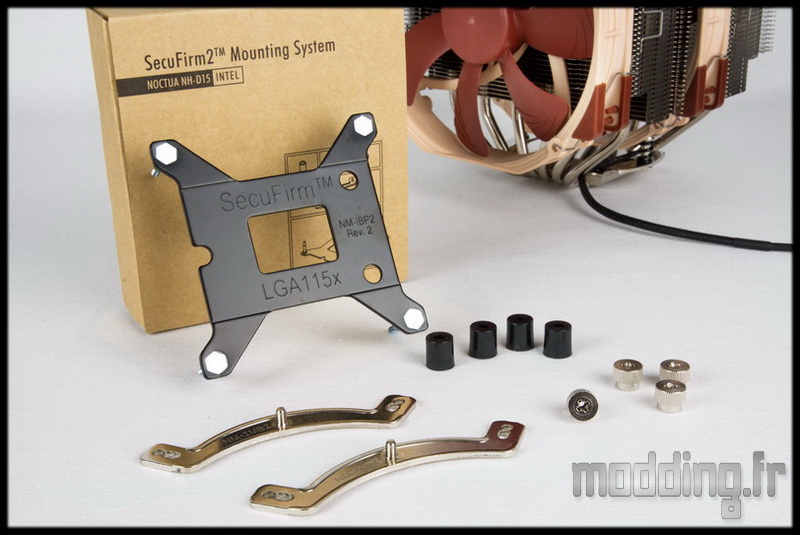

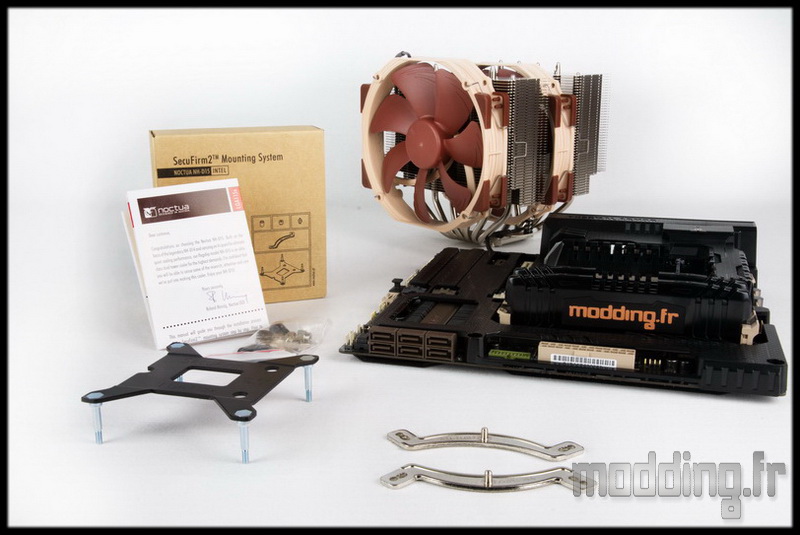

On revient sur le contenu du kit de fixation Intel LGA 115X avec :
- La backplate
- 4 entretoises plastiques noires
- 4 boulons
- 2 fixations
Spécificité de la backplate : les vis sont solidaires de la plaque.

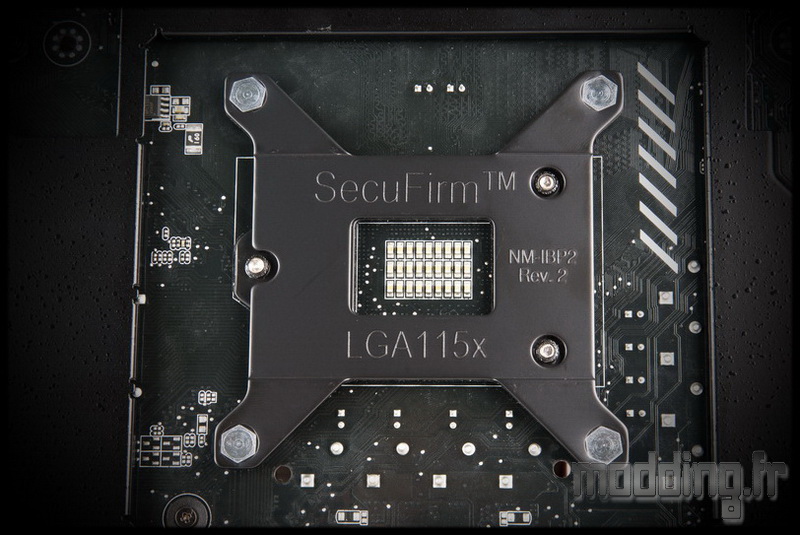

On présente la plaque de façon à placer les trois trous en face des vis présentes à l’arrière de la carte mère.
On ne retire pas la backplate propre à la carte mère.

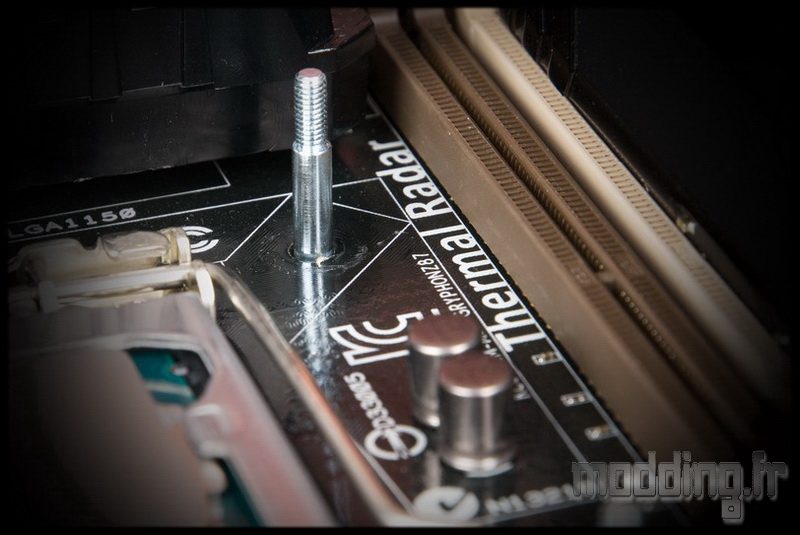

Les vis de fixations passant à travers les trous de la carte mère.

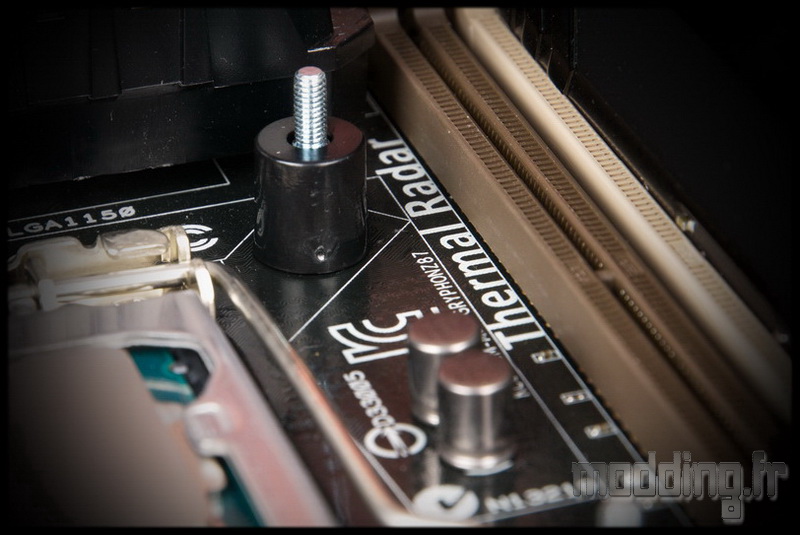

On place ensuite les entretoises sur chacune des 4 vis.

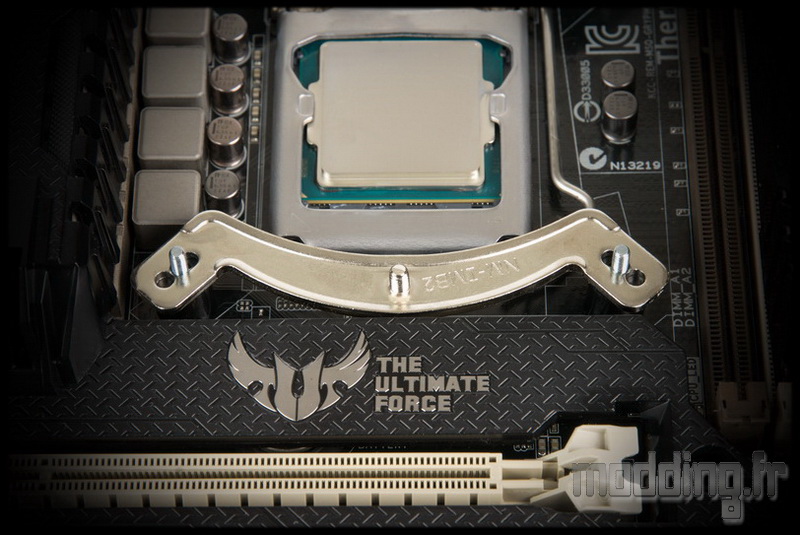

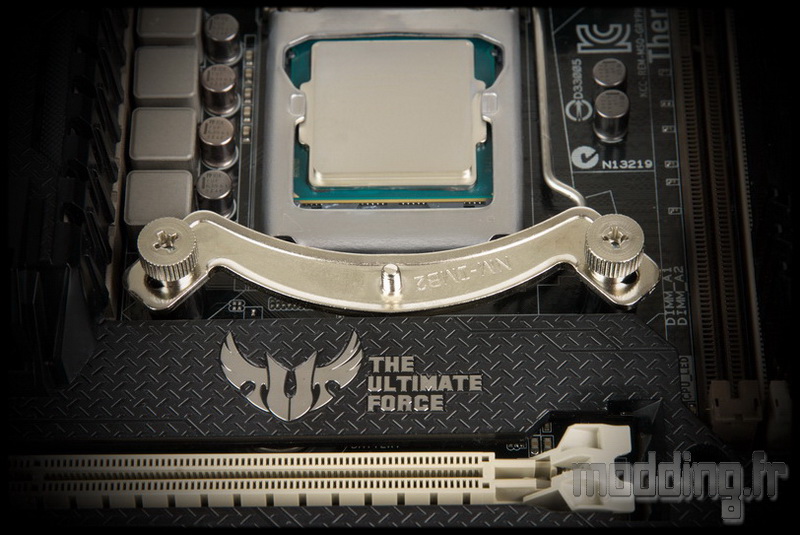

Et on place les pattes de fixations sur les vis. La partie convexe vers l’extérieur, et la tige filetée vers le haut.

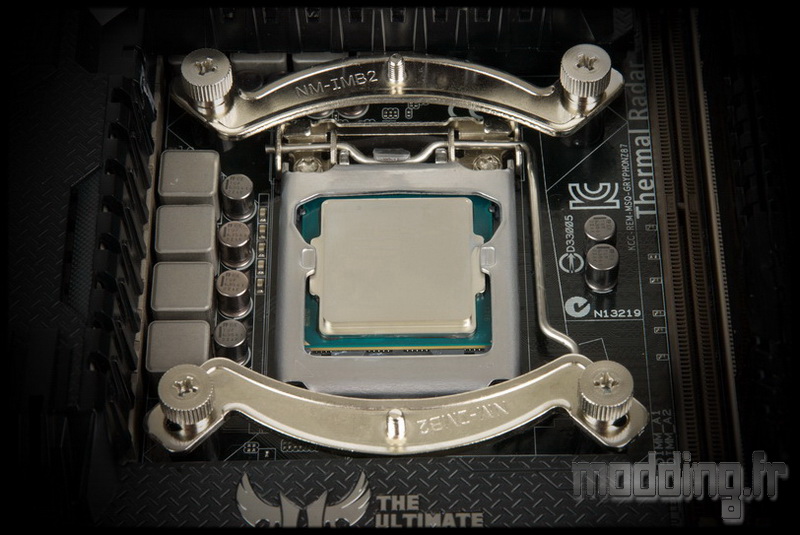

On fixe les pattes de fixation en vissant les boulons sur chaque vis.
On utilise alors le tournevis fourni (ou le votre…) pour bien serrer le tout sans pour autant forcer.
Dans ce cas de figure, les pattes de fixations permettent de mettre en place le NH-D15 en position horizontale.
On placera les pattes en position verticale pour mettre en place le ventirad en position verticale.

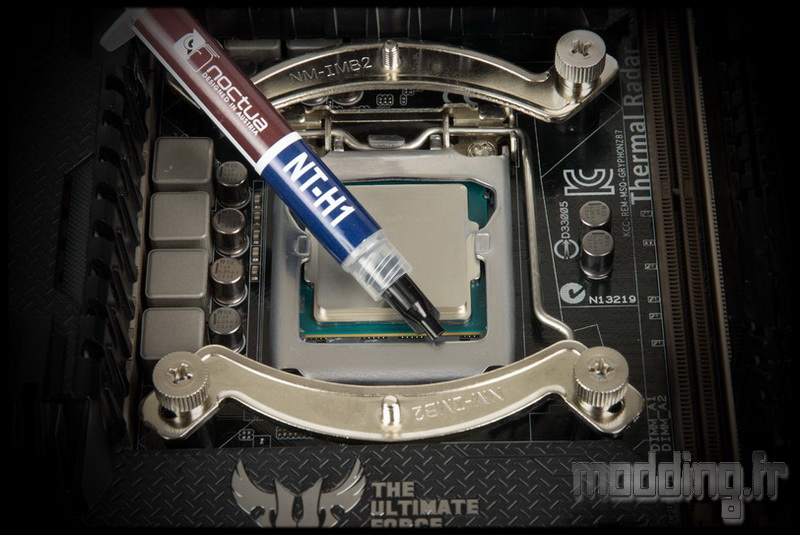

On met de la pâte thermique NT-H1 sur le processeur (un grain de riz).
On retire les ventilateurs du ventirad.
On présente le ventirad de façon a avoir les vis en face des pattes de fixations.

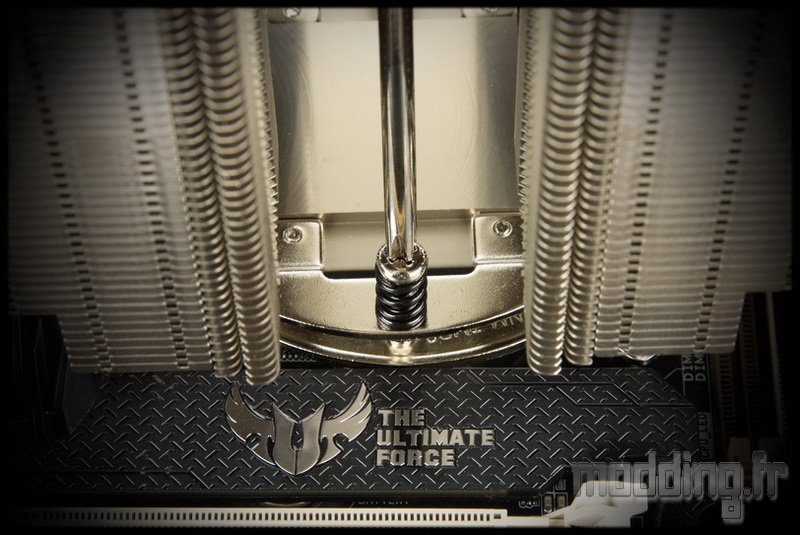

On maintient fermement le radiateur sur le processeur, et on visse de façon à fixer le NH-D15.
A ce moment, pas question de retirer le radiateur, sinon on refait la pâte thermique.
Le plus chaud est de maintenir le ventirad et d’attraper le premier tour du pas de vis de la deuxième vis… il faut vraiment bien appuyer sur le ventirad mais pas par les tours! les ailettes sont fragiles.
Le mieux est de placer un ou deux doigts sur la base pour caler le ventirad , de choper le premier tour de vis de la 1ère vis et ensuite de choper le premier tour de vis de la 2ème vis en appuyant sur le tournevis.
Un vrai tournevis procure une meilleure prise en main que le tournevis fourni.

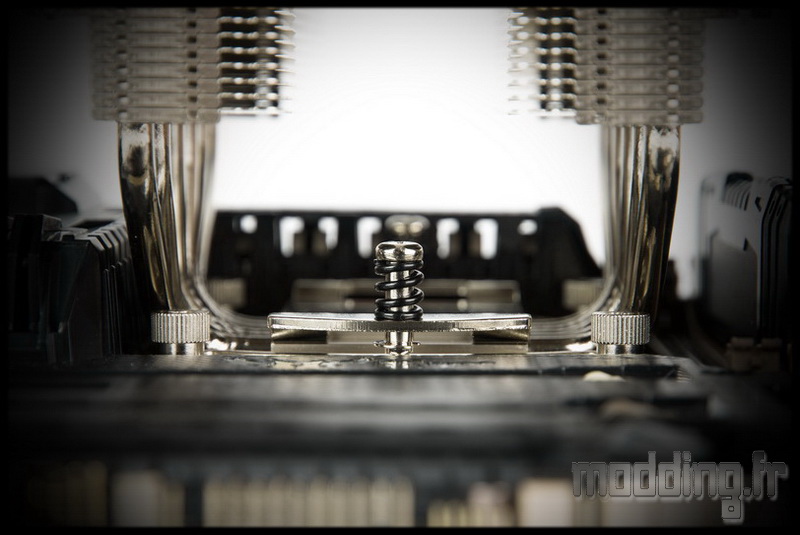

La taille du ressort est calculée pour exercer une pression optimale de la base du ventirad sur le processeur.
On a pas de question à se poser sur le serrage… c’est à fond!
Vous vissez un peu chaque vis à tour de rôle, histoire de mettre en place le ventirad de façon parallèle au processeur.

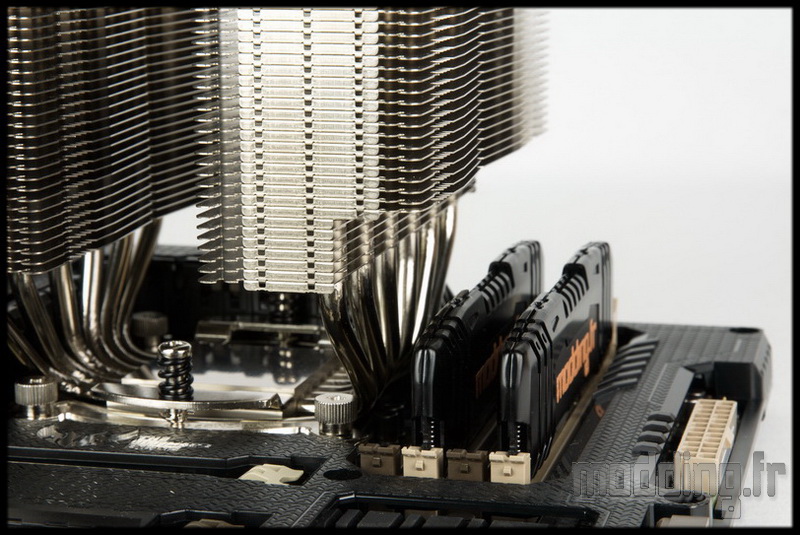

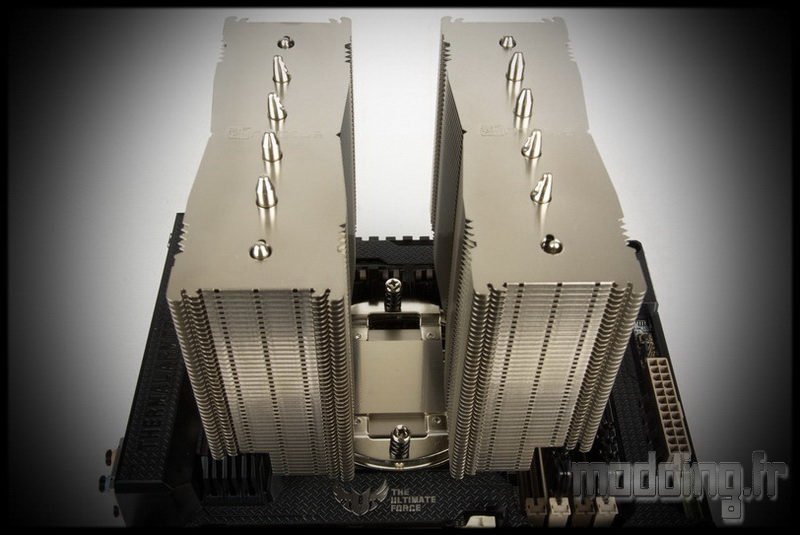

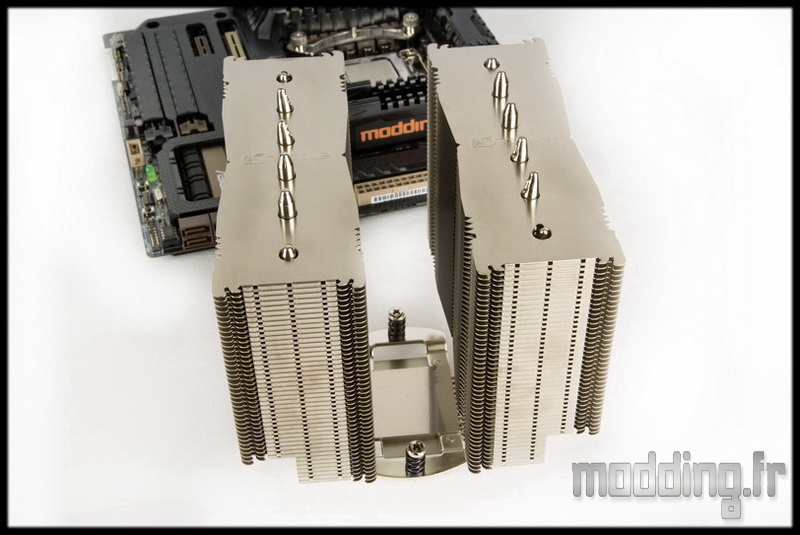

On se rend bien compte de l’espace libéré par le décrochement au niveau des ailettes pour installer des barrettes mémoires avec dissipateur de grande taille.
Mais seulement en version “single”. La mise en place du second ventilateur change la donne…
Heureusement le système d’attache du ventilateur ne bride pas la position du dit ventilateur.

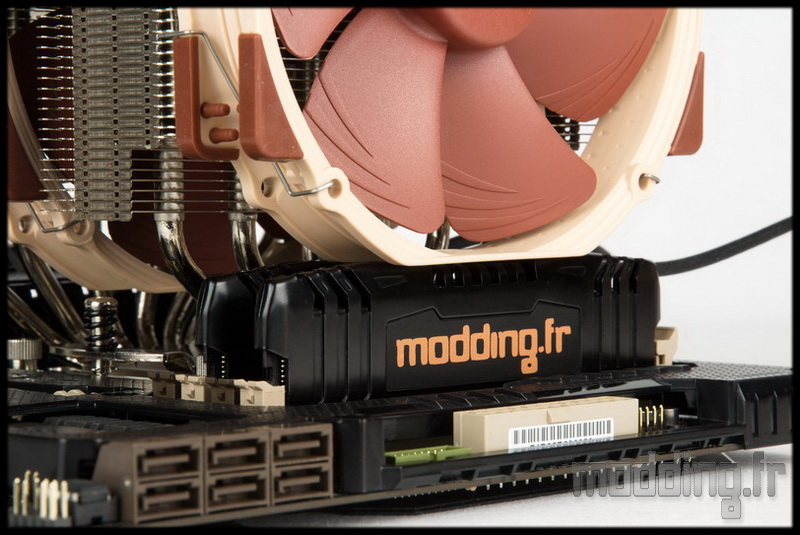

Ainsi nous avons pu nous adapter à la taille de nos barrettes “modding.fr”.
La position est a prendre en compte en fonction du boitier…car du coup cela augmente d’autant plus la hauteur totale du ventirad.

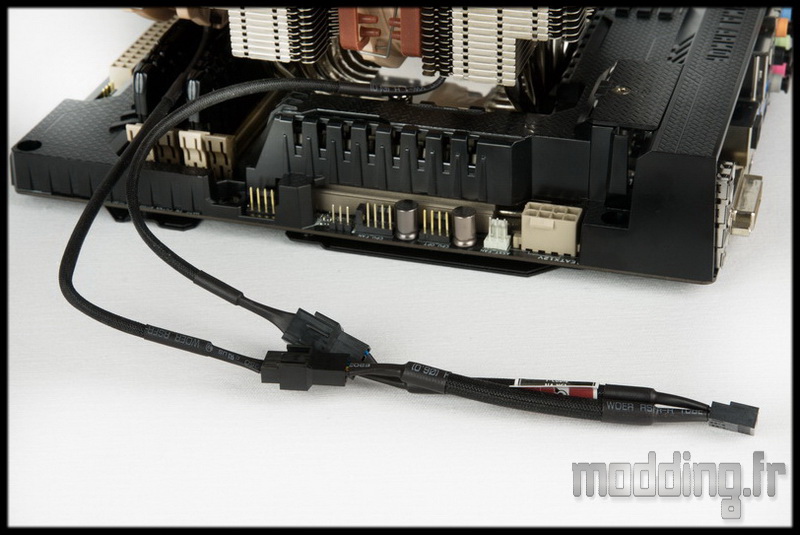

Si votre carte mère n’a qu’une prise CPU Fan, Noctua met a disposition cet adaptateur Y tout en gardant la fonction PWM.

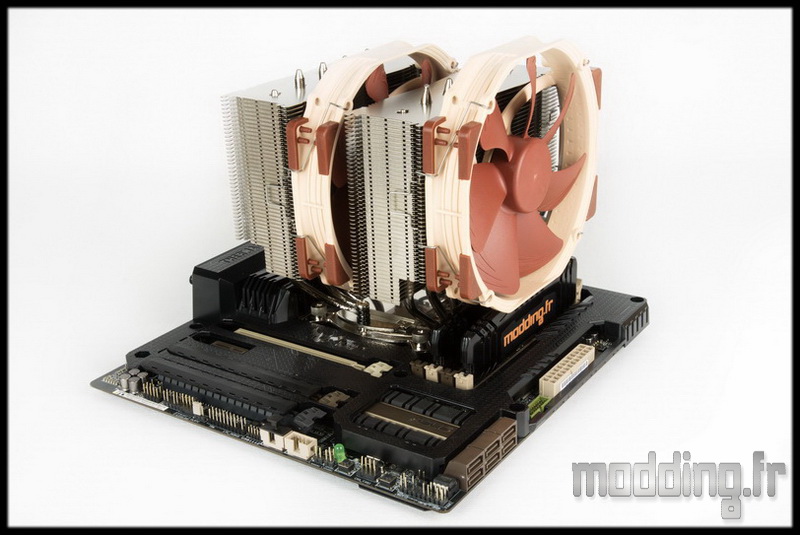

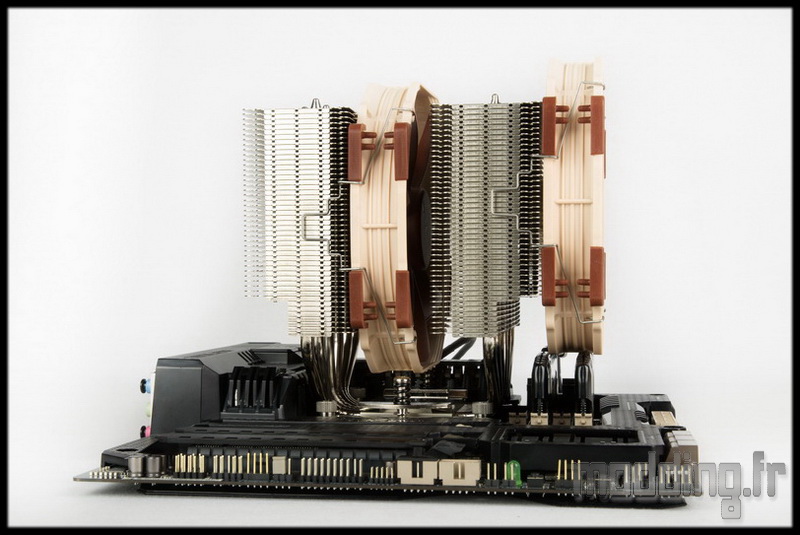

Le NH-D15 est ……imposant!!!

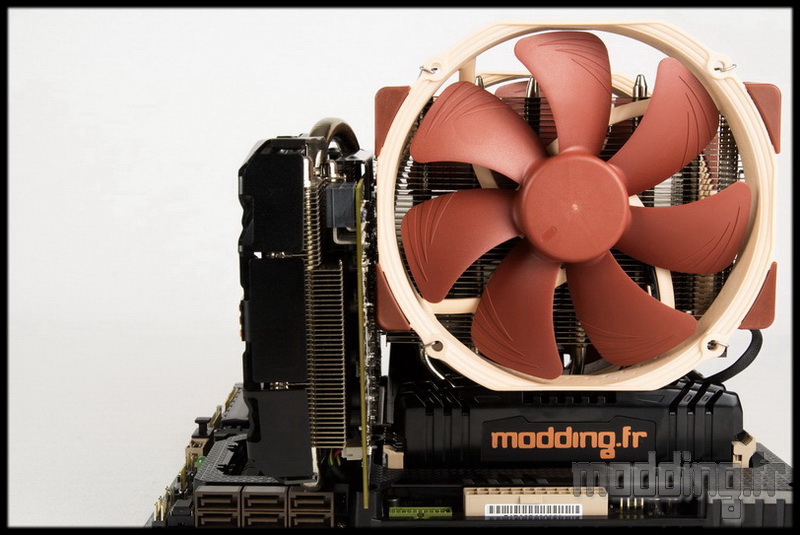

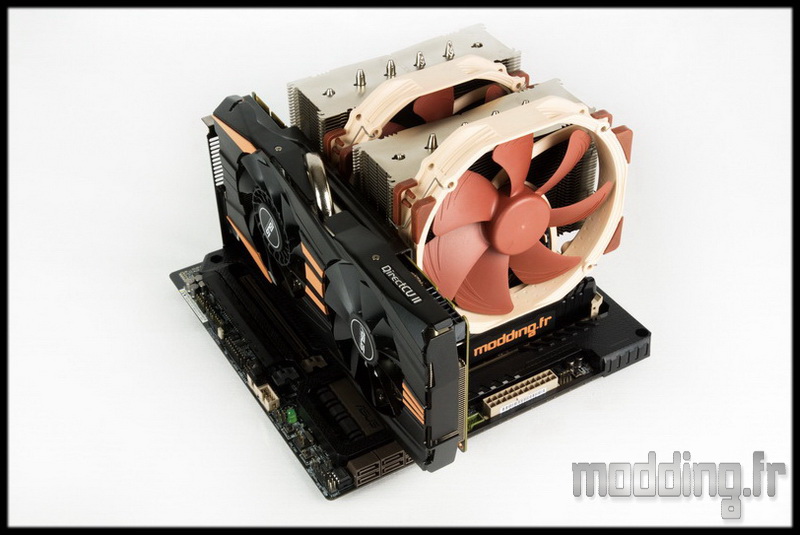

Les 150 mm de largeur mettent à mal la disposition de la carte graphique sur une carte mère au format micro ATX…
Non pas que le ventirad lui même vienne toucher le dos de la carte graphique…

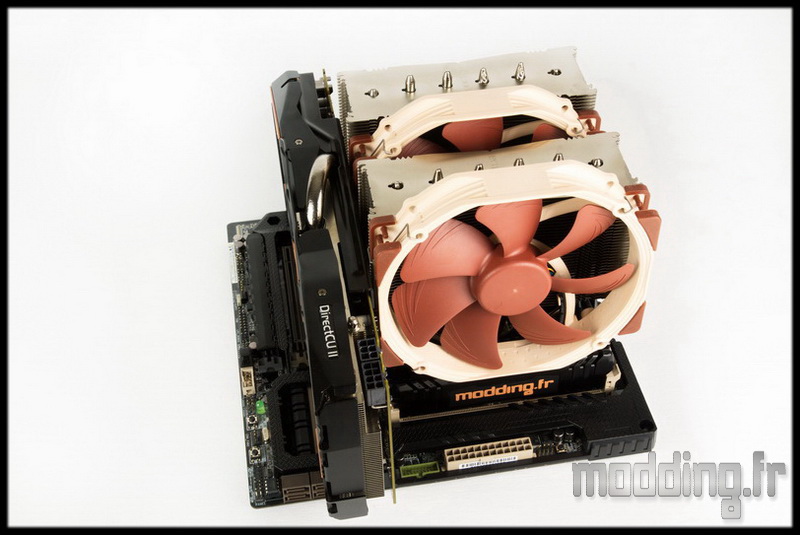

Mais celle ci s’appuie sur les ventilateurs voire même leurs attaches métalliques…
Et il n’y a pas de backplate sur la R9 280X DC2T…
Le montage du NH-D15 est extrêmement simple!!!
De plus, même si la notice de montage est en anglais, les schémas sont très explicites!
Noctua a bien fait les choses! nous allons voir maintenant comment se comporte le NH-D15.
