Le ventilateur : NF-A15 PWM
L’un des deux ventilateurs se trouve au centre du ventirad NH-D15 entre les deux tours.

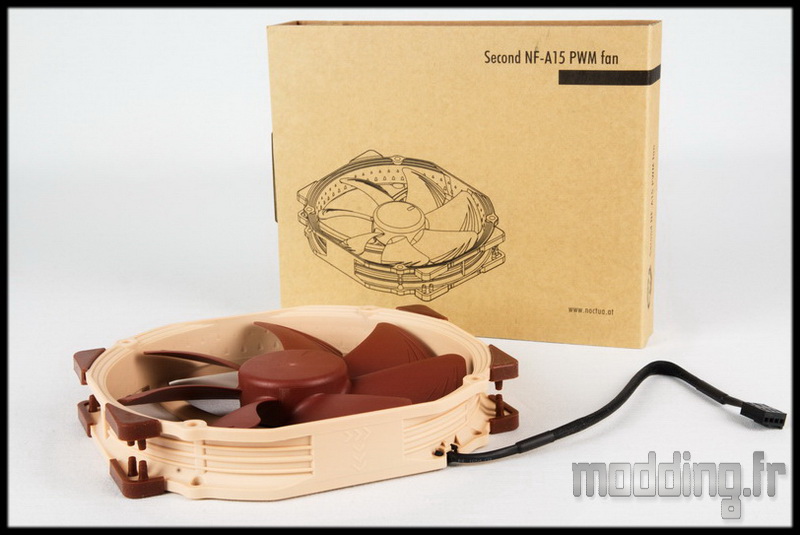

Le second ventilateur est dans sa boite en carton et, selon votre choix, peut prendre place ou non sur le ventirad.
Sur le NH-D15, les deux ventilateurs sont identiques, il s’agit du NF-A15 mais en version “boostée”. En effet contrairement au NF-A15 dont vous trouverez les caractéristiques ici, ceux qui accompagnent le ventirad tournent à 1500 tr/min soit 300 tr/min de +.
C’est d’ailleurs pour cela que les caractéristiques du ventilateur présentes sur la boite du NH-D15 diffèrent des caractéristiques annoncées sur le site Noctua.

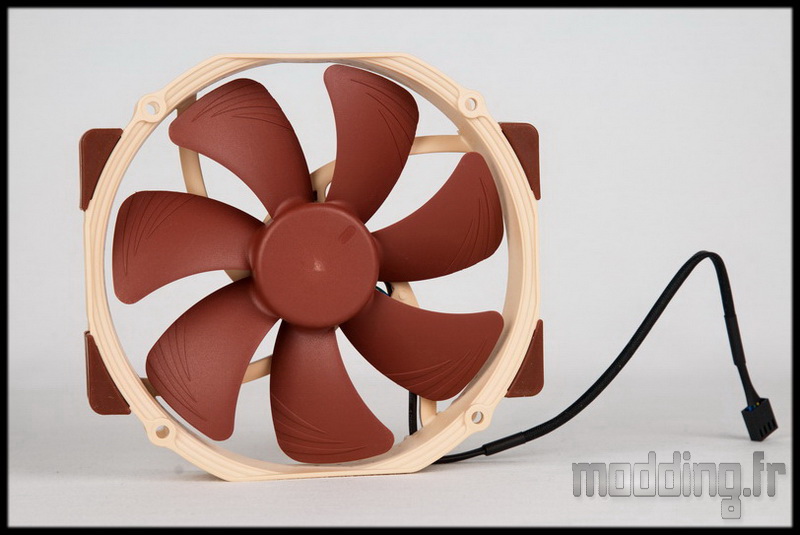

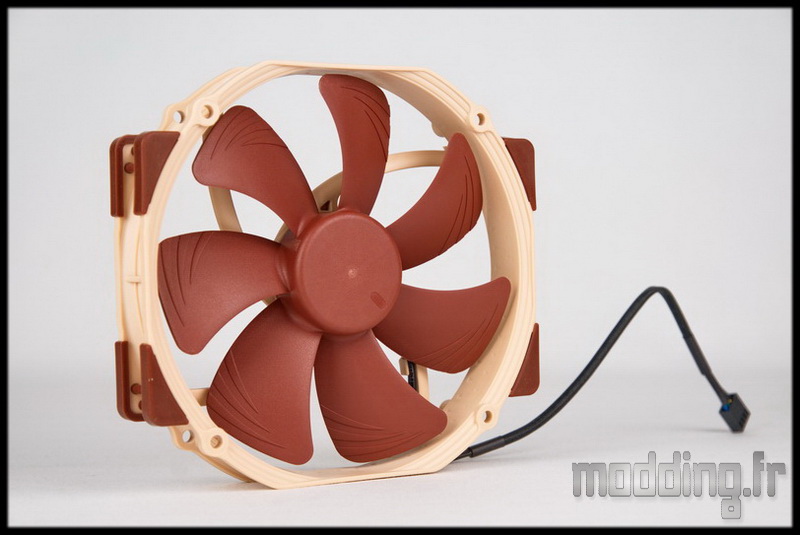

Nous avons donc un ventilateur qui mesure 150 mm sur 140 mm.
Doté des couleurs chères à la marque : les pales marron chocolat et le cadre vanille.
Malgré ses dimensions, les trous de fixation restent ceux d’un ventilateur en 120 mm, soit 105 mm d’entraxe.

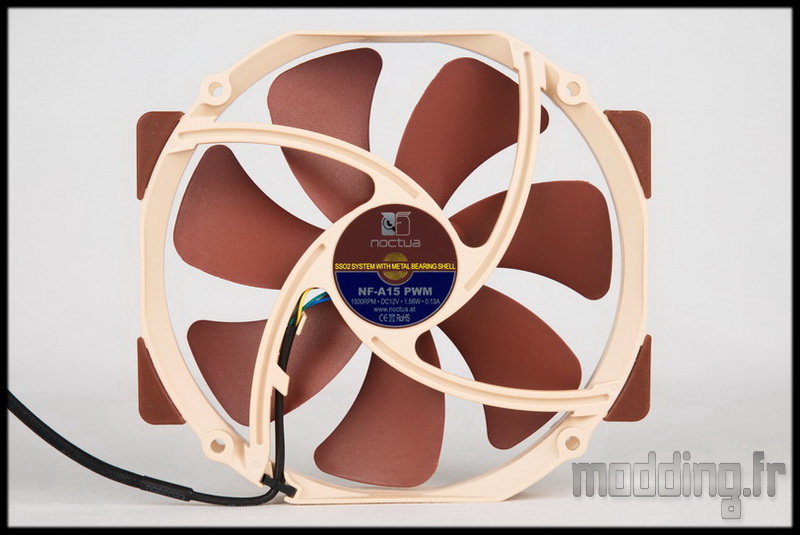

A l’arrière, on retrouve un épais autocollant métallisé qui réunit quelques indications. A savoir, la marque Noctua, le nom du ventilateur NF-A15 PWM, sa vitesse de rotation max portée à 1500 tr/min, sa puissance de 1.36 W et son ampérage de 0.13 A.
Le nom du type de roulement est aussi précisé : SSO2, pour plus de précisions sur ce mécanisme, c’est là.

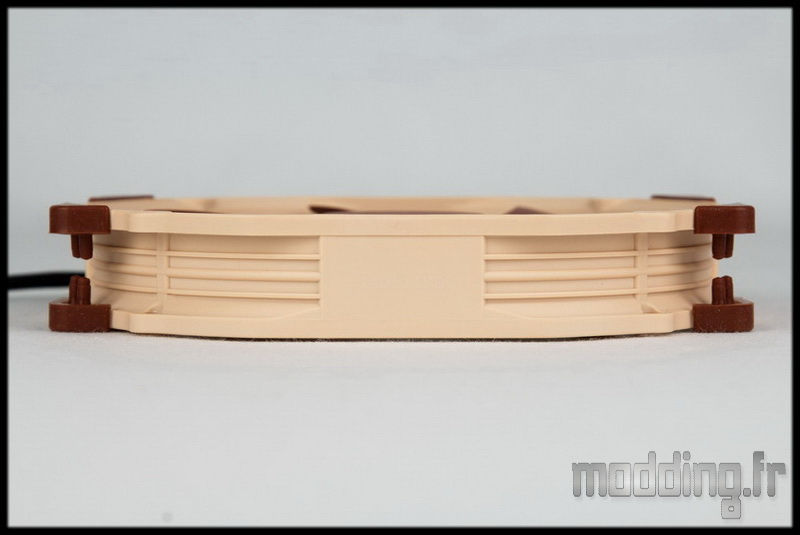

Le cadre de couleur vanille (miam…) mesure 25 mm d’épaisseur et l’on rajoute 1 mm de part la présence des silentblocs.
On note des lignes de renfort qui permettent de bien rigidifier l’ensemble du cadre.

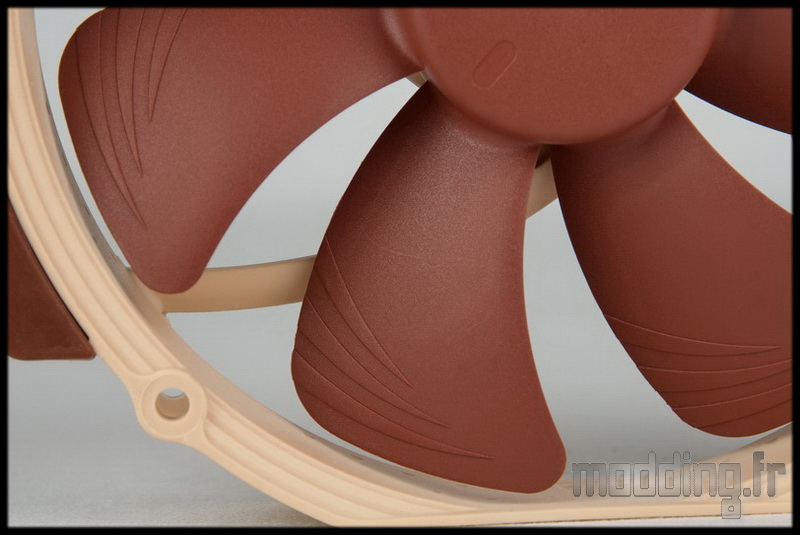

Les pales au nombre de 7, sont larges et adoptent un design particulier avec la présence de trois canalisateurs de flux aux extrémités de chacune d’elles.
Ces canalisateurs permettent d’optimiser l’efficacité du flux d’air tout en réduisant les nuisances sonores.
Il en est de même en ce qui concerne le design du bord du cadre avec ces sortes de marches d’escalier que Noctua nomme : Stepped Inlet.

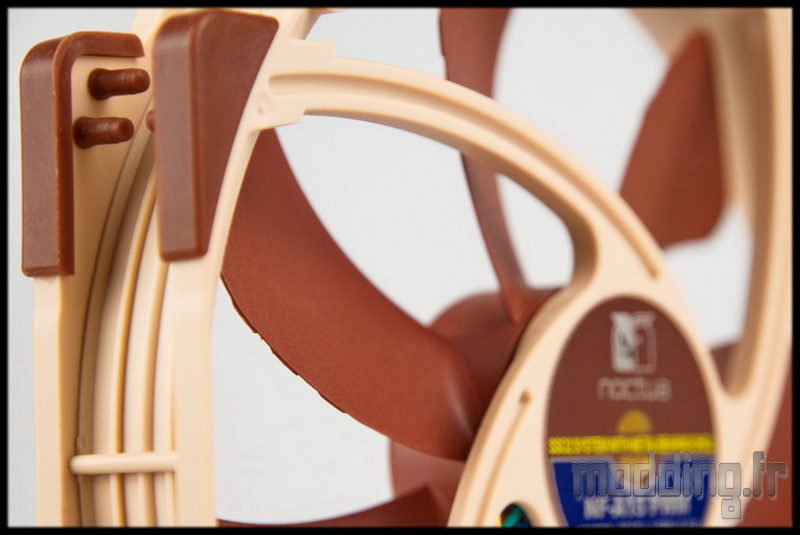

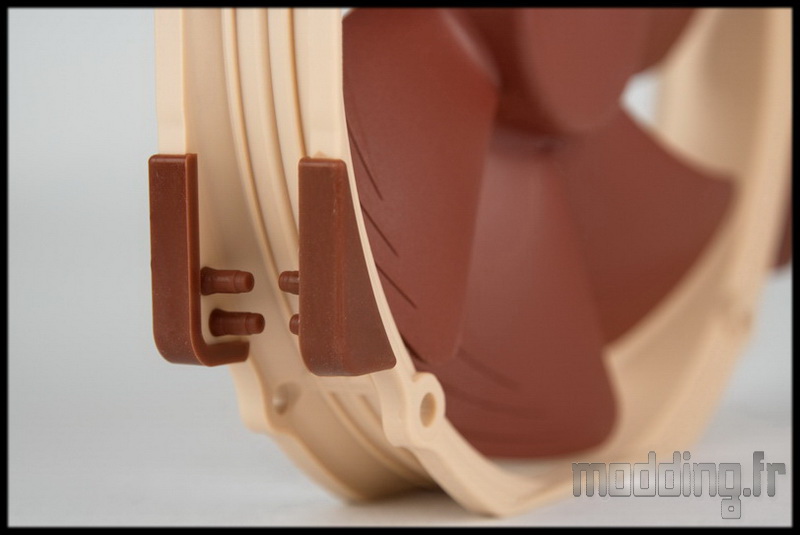

Le cadre est doté de silentblocs, aux quatre coins, permettant de bien contenir les vibrations qui pourraient être transmises à une paroi métallique comme celle du boitier.
Ces silentblocs sont amovibles.
Les trous de fixations permettent la mise en place de vis pour des radiateurs de watercooling.

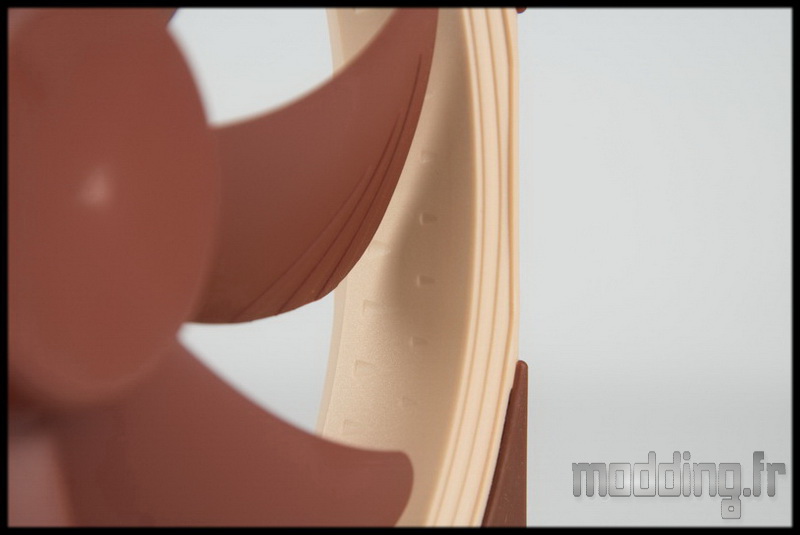

Sur la face interne du cadre, nous avons des microstructures reparties sur toute la bande. Elles contribuent aussi à l’optimisation du flux d’air (débit et pression statique) tout comme la réduction des nuisances sonores.

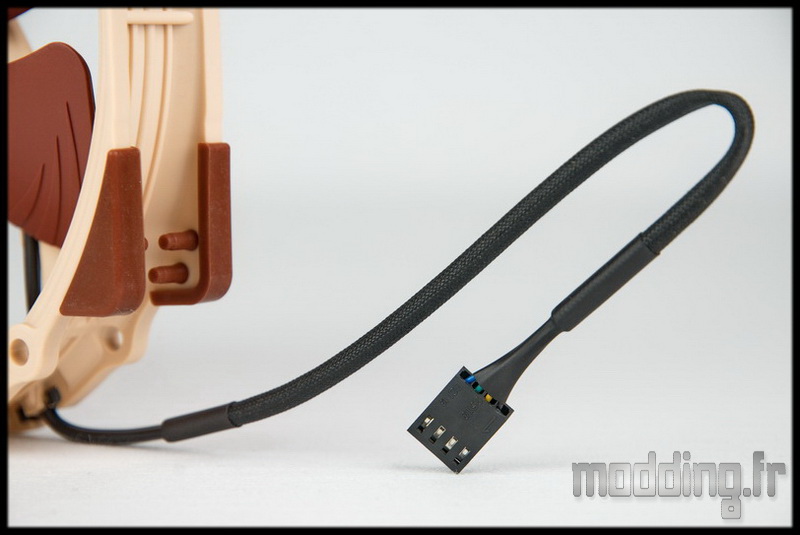

Le câble d’une longueur de 200 mm est entièrement gainé. Une gaine tressée noire, aux mailles très fines ne laissant pas entrevoir les fils de couleurs, se termine par deux gaines thermo. L’une mène à la prise 4pins, l’autre accompagne les fils jusqu’au bloc moteur du ventilateur.
Sans entrer dans les goûts et couleurs… Noctua apporte un soin particulier à la conception de ses ventilateurs et pousse même le détail sur la mise en place d’une gamme spécifique au NH-D15.
Un détail a prendre en compte si on veut changer l’un des ventilateurs qui, je rappelle, tourne à 1500 tr/min.
Un petit tableau comparatif entre les deux ventilateurs NF-A15 PWM avec celui qui est Spécifique au NH-D15 et le classique.
|
NF-A15 du ventirad
|
NF-A15
|
Dimensions |
140 x 150 x 25 mm
|
140 x 150 x 25 mm
|
Branchement |
4pins PWM
|
4pins PWM
|
Type roulement |
SSO2
|
SSO2
|
Vitesse de rotation (12 V) |
1500 tr/min +/- 10%
|
1200 tr/min +/- 10%
|
Vitesse de rotation (LNA) |
1200 tr/min +/- 10%
|
900 tr/min +/- 10%
|
Débit d’air (12 V) |
140.2 m3/h
|
115.5 m3/h
|
Débit d’air (LNA) |
115.5 m3/h
|
88.7 m3/h
|
Niveau sonore (12 V) |
24.6 dB(A)
|
19.2 dB(A)
|
Niveau sonore (LNA) |
19.2 dB(A)
|
13.8 dB(A)
|
Puissance |
1.56 W
|
0.96 W
|
Ampérage |
0.13 A
|
0.08 A
|
Durée de vie |
150 000 h
|
150 000 h
|
Garantie |
6 ans
|
6 ans
|
