Les caractéristiques :
Avant de voir le tableau des spécifications, on jette un coup d’œil sur la boite.
Une grosse boite! 270 mm de hauteur pour 235 mm de largeur et 190 mm de profondeur.
Sur l’un des faces, on trouve le nom du ventirad NH-D15 et une liste des atouts de celui-ci.
Sur un coté on a les dimensions du NH-D15, les spécifications du radiateur ainsi que celles des ventilateurs. Le tout sur un fond de couleur marron chocolat chère à Noctua.
A l’arrière de la boite, tout les atouts sont détaillés dans la langue de Shakespeare.
Le dessus retranscrit le nom du ventirad ainsi qu’une très belle photo qui s’apparente tout à fait à un Teaser…
Ouvrons sans plus attendre la boite pour découvrir …. d’autres boites!
Un rangement aux petits oignons !!!
On a une boite pour le système de fixation pour AMD, une autre pour Intel et une dernière pour les accessoires.

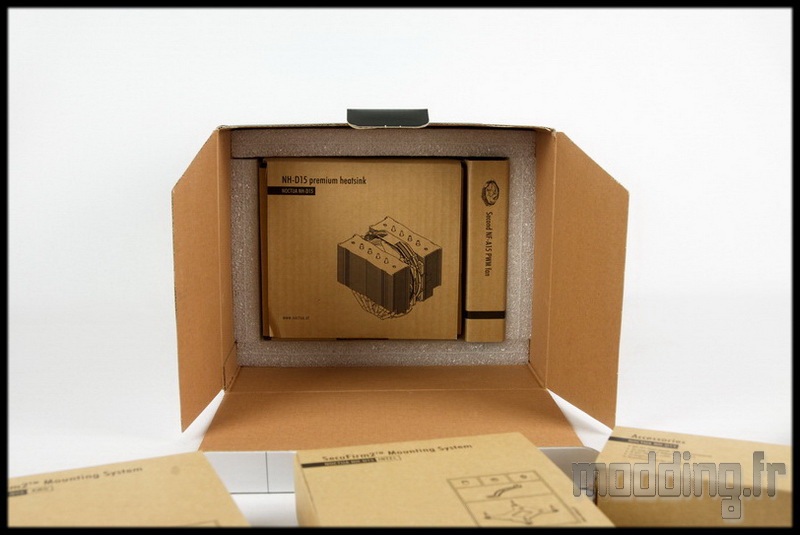

On passe à l’étage inférieur pour tomber sur une cale en mousse blanche… on comprend mieux le pourquoi des dimensions de la boite!
Le NH-D15 est extrêmement bien protégé par son emballage en carton, le tout entouré de toute part par des cales en mousse.
Il est accompagné par son second ventilateur, bien rangé dans son propre carton.
Et voilà tout ce que contient la boite : petite photo de famille avant de passer en détail le bundle.
Le bundle

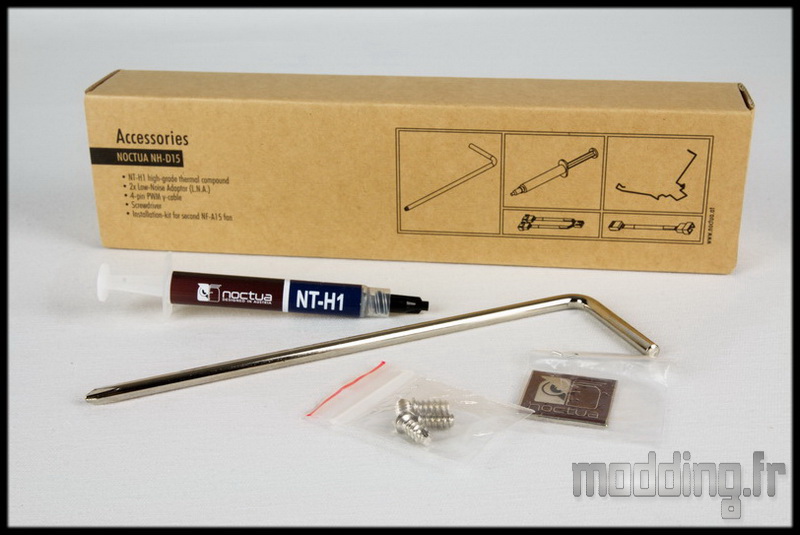

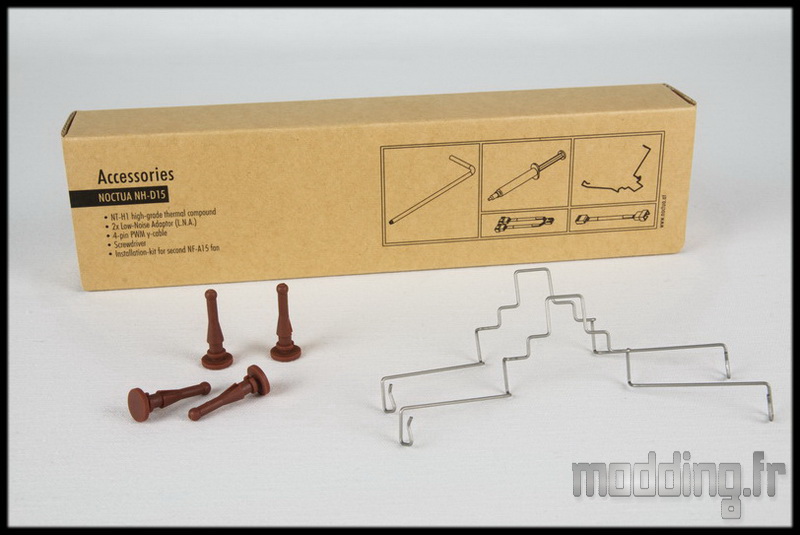

La boite “Accessories” contient des attaches souples pour ventilateurs histoire de fixer le deuxième ventilateur au boitier.
Des attaches métalliques pour fixer ce dernier au radiateur.

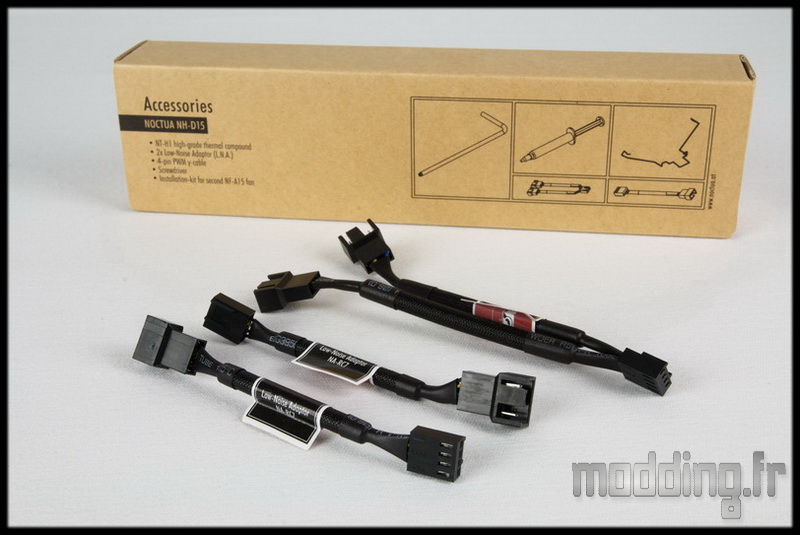

Nous avons ensuite deux adaptateurs “LNA” (Low Noise Adaptator) qui permettent de réduire la vitesse de rotation des ventilateurs et par conséquent le niveau sonore.
On passe alors d’une vitesse max de 1500 tr/min à 1200 tr/min. Il s’agit de câbles intégrant une résistance qui permet de plafonner le voltage max à 9 V.
Le câble du fond est un adaptateur en “Y” 2 x 4pins (mâle) ==> 1 x 4pins (femelle) pour brancher les deux ventilateurs du NH-D15 sur la même prise CPU Fan de la carte mère.
Pour finir avec le contenu de cette boite, on trouve une seringue de pâte thermique NT-H1.
Quatre vis classiques pour fixer le ventilateur au boitier.
L’outil indispensable : un tournevis cruciforme.
Et une petite plaque métallique badgée Noctua.

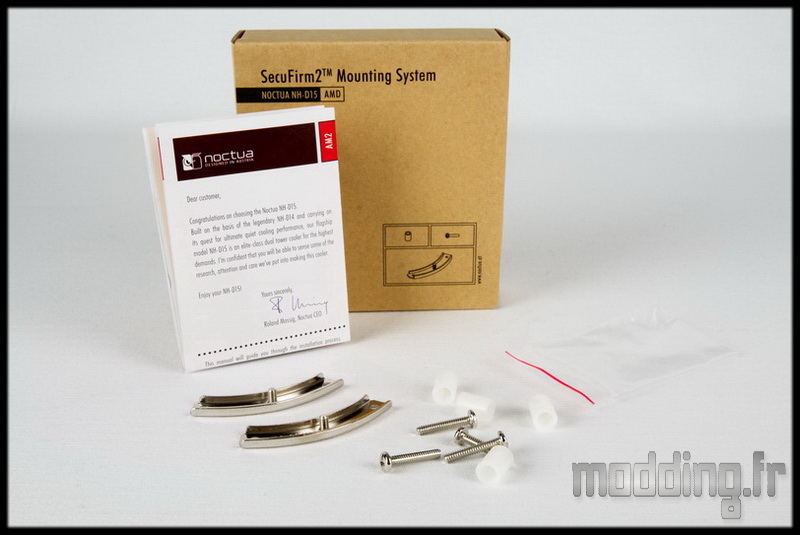

La boite “SecuFirm2 Mounting System AMD” contient la notice de montage en anglais mais avec plusieurs schémas pour procéder à la mise en place du NH-D15 étape par étape.
Deux pattes de fixation, 4 vis et 4 entretoises plastiques blanches et puis c’est tout!
Un montage simplifié au maximum.

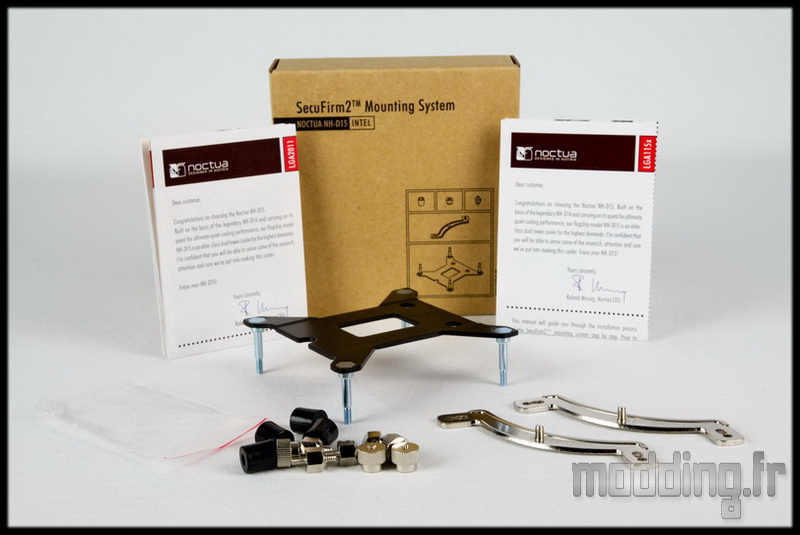

La boite “SecuFirm2 Mounting System Intel” contient deux notices de montage, une pour Socket 115X (1150 – 1155 – 1156) et une autre pour Socket 2011.
Les deux pattes de fixations et une backplate noire pour le Socket 115X. Noctua simplifiant encore plus la tache en intégrant les vis de fixation à cette backplate.
Ça de moins à s’occuper dans le montage du ventirad!
On finit par le sachet de vis (4 pour Socket 115X et 4 pour Socket 2011) et entretoises plastiques noires.
Noctua confère à son ventirad une compatibilité accrue aux anciens Sockets comme aux futurs Sockets (si pas de contrainte technique), en offrant sur simple demande le kit de montage.
Tel est le cas pour les Socket LGA 1366 et 775 avec le Kit NM-13.
Les spécifications :
|
Ventirad NH-D15
|
| Dimensions (H x L x P) |
165 x 150 x 161 mm |
| Poids à vide |
1000 g |
| Poids avec ventilateurs |
1320 g |
| Matériau |
Cuivre / Aluminium plaqué Nickel |
| Compatibilité |
- Intel LGA 2011 / 115X (1150-1155-1156)
- AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+, backplate requise.
|
|
Ventilateur NF-A15
|
| Dimensions |
140 x 150 x 25 mm |
| Vitesse de rotation (12 V) |
1500 tr/min +/- 10% |
| Niveau sonore (12 V) |
24.6 dB(A) |
| Débit d’air (12 V) |
140.2 m3/h |
| Puissance |
1.56 W |
| Ampérage |
0.13 A |
|
Câble
|
| Connectique |
4 pins (PWM) |
| Longueur du câble |
200 mm (+ 100 mm adaptateur Y) |
| Gainage du câble |
Oui (noir) |
| Couleur des fils |
Noir, jaune, bleu, vert |
|
|
| Type de roulement |
SSO2 |
| Durée de vie |
150 000 h |
|
|
| Garantie |
6 ans |
