Le ventilateur :
Le ventilateur qui accompagne le NH-C14S est le NF-A14 PWM.
Il s’agit du même type de ventilateur que le NF-A15 PWM à une différence prés : le cadre.
Celui-ci est de forme standard, entendez par là un carré banal en 140 mm de coté.

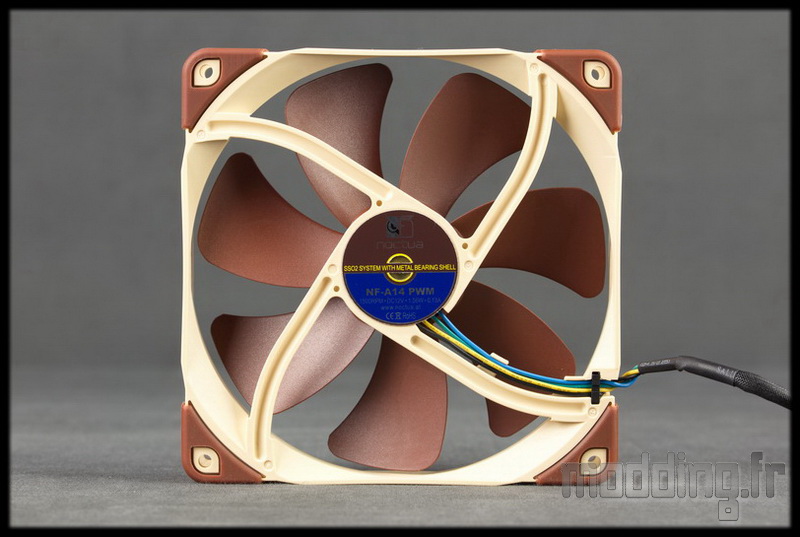

A l’arrière, on retrouve la pastille adhésive métallisée propre aux ventilateurs Noctua.
On y retrouve le logo de la marque, le nom du ventilateur, sa vitesse de rotation max portée à 1500 tr/min, sa puissance de 1.56 W et son ampérage de 0.13 A.
Le nom du type de roulement est aussi précisé : SSO2, pour plus de précisions sur ce mécanisme, c’est par là.

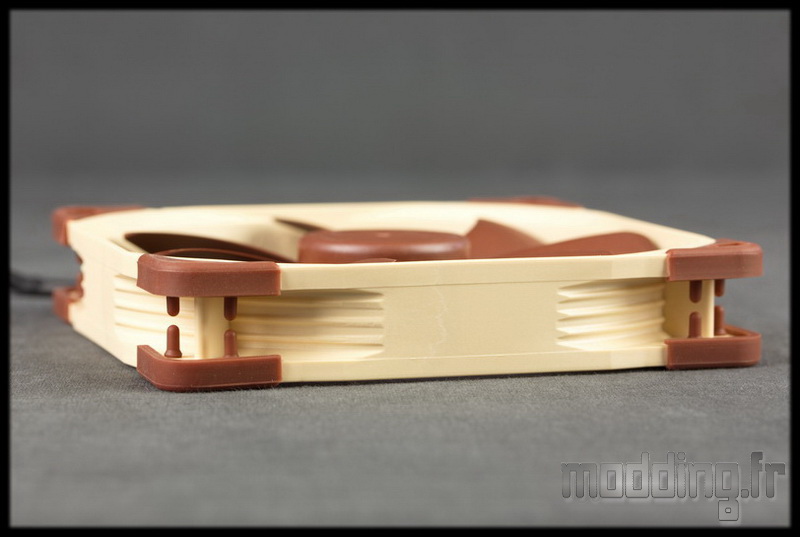

Le cadre mesure 25 mm d’épaisseur, on lui rajoute 1 mm de part la présence des silentblocs.
On note des lignes de renfort qui permettent de bien rigidifier l’ensemble du cadre.

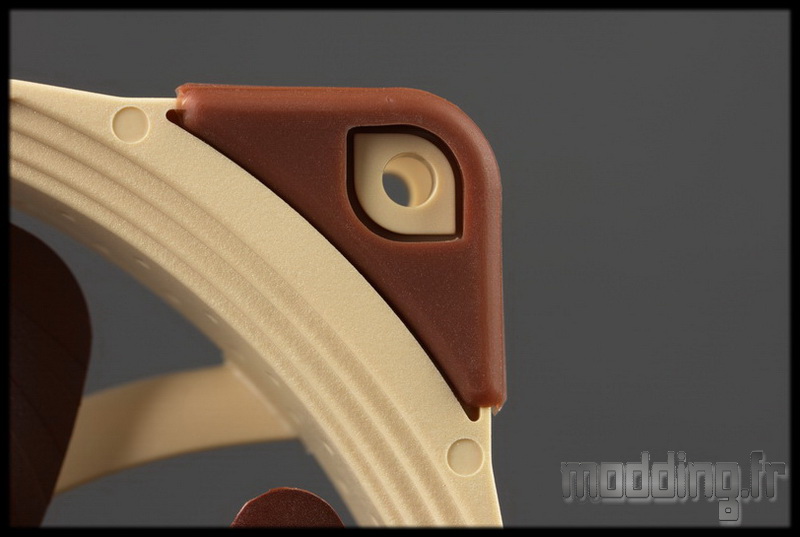

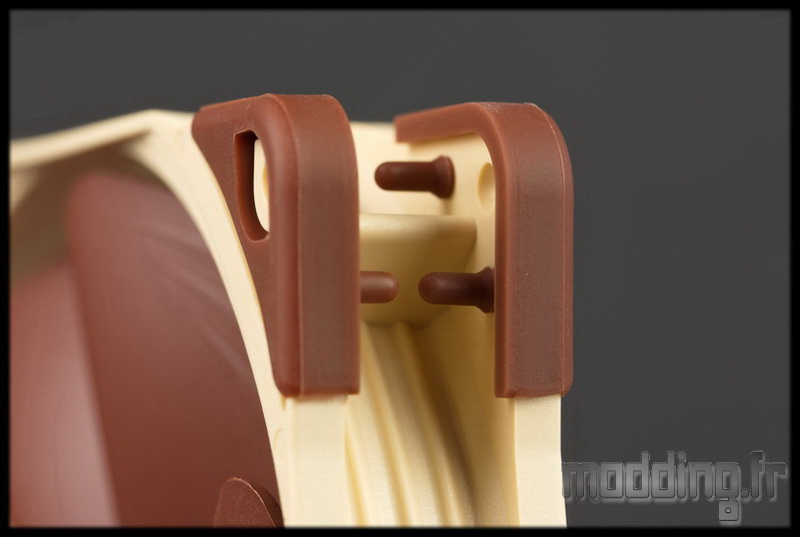

Les silentblocs sont repartis sur les quatre coins du cadre.

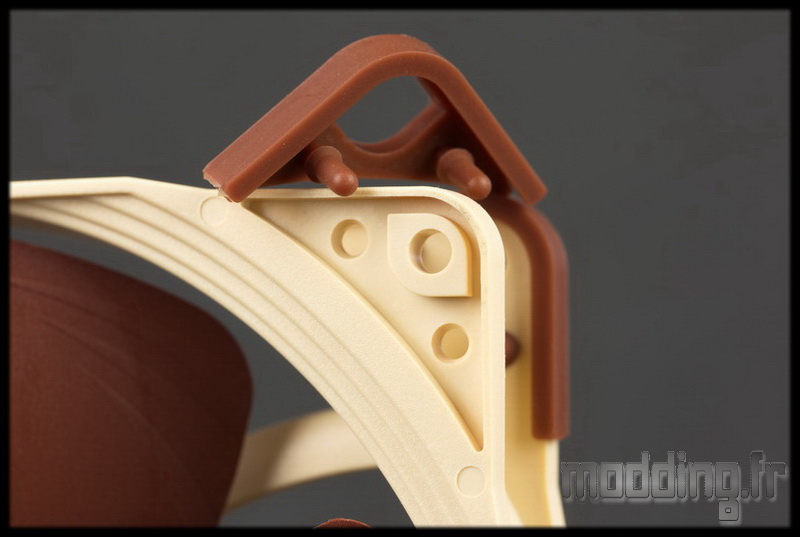

Ils sont présents sur les deux faces et on remarque la présence de petits appendices qui permettent de fixer les silentblocs sur le cadre.
Du coup, ils se retirent facilement et se remettent un peu moins facilement…

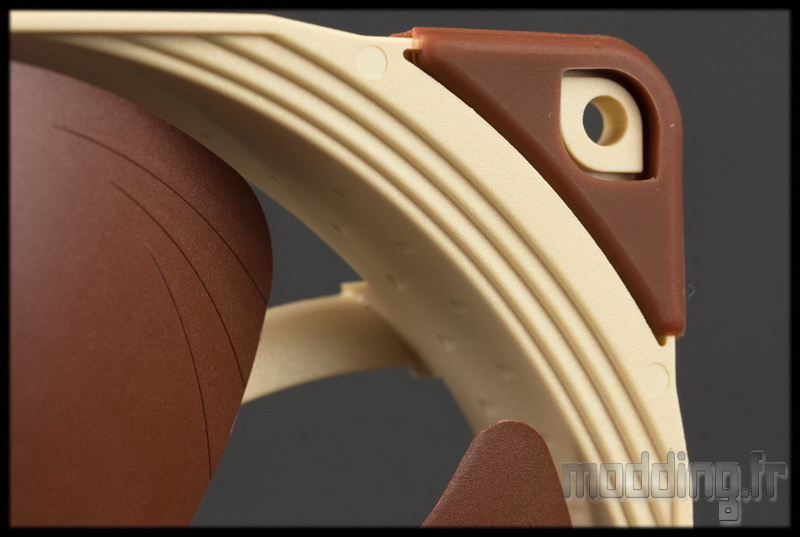

Nous avons sur le bord du bord du cadre, un design en forme de marches d’escalier que Noctua nomme : Stepped Inlet.
Ce système ajoute une turbulence au flux entrant, permettant à ce flux de bien coller au cadre générant ainsi son renforcement.
De plus, l’impact au niveau sonore se traduit par une répartition du bruit sur une plus large bande de fréquence. Ce qui engendre une fonte du niveau sonore dans le bruit ambiant sans que l’oreille ne perçoive une note plus aiguë ou grave.

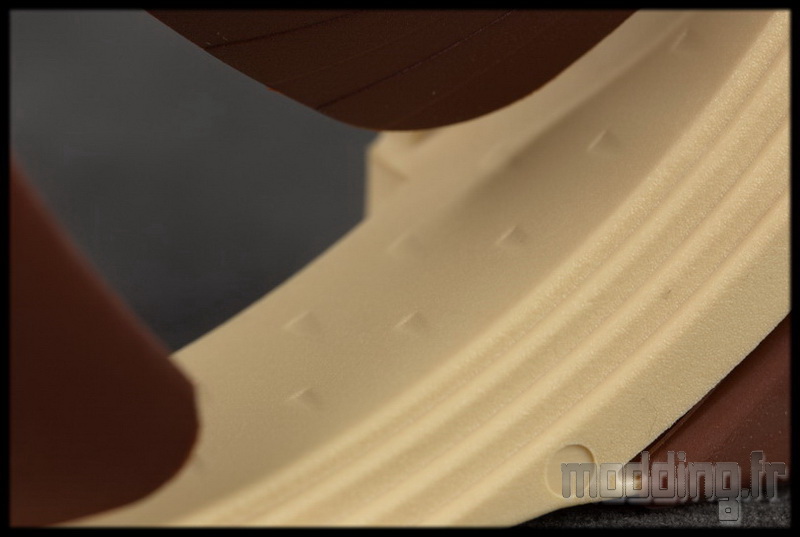

Nous retrouvons la présence de micro aspérités triangulaires sur la bande interne du cadre.
Elles permettent d’éviter la séparation du flux ce qui engendre un renforcement de ce dernier. De plus l’absence de turbulence réduit le niveau sonore.

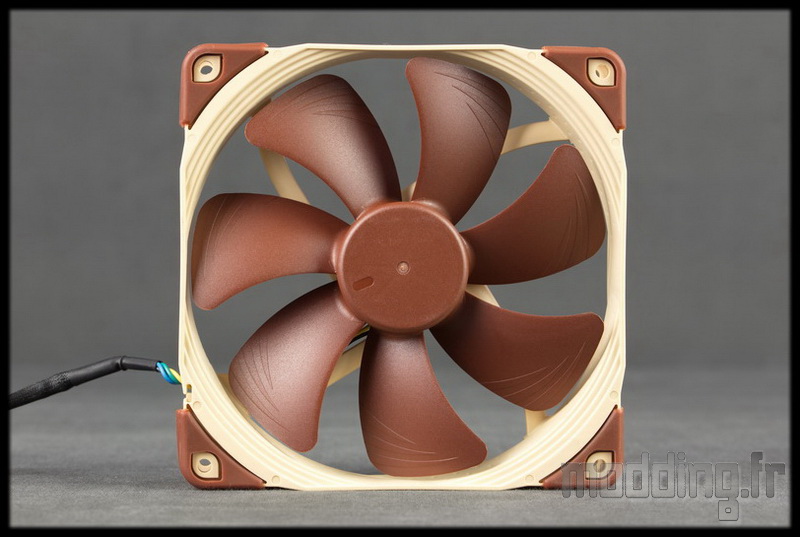

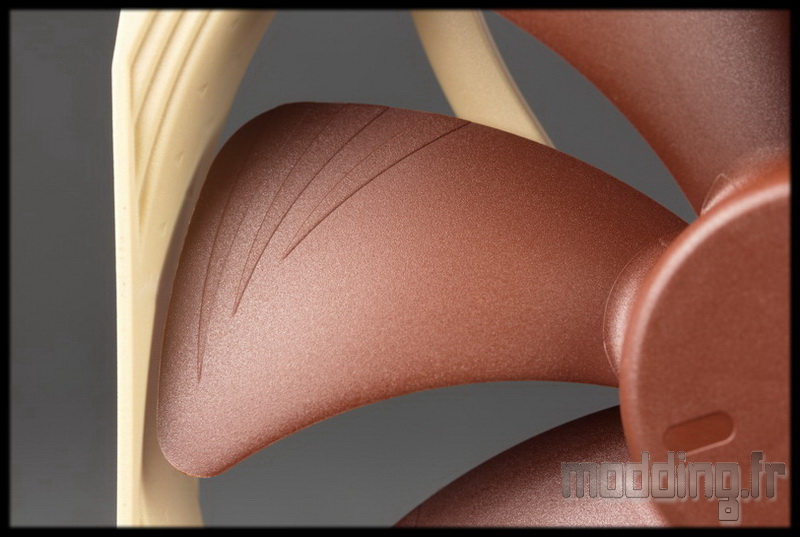

Les pales, au nombre de 7, sont larges et dotées de trois canalisateurs de flux à leur extrémité.
Ces canalisateurs permettent d’optimiser l’efficacité du flux d’air tout en réduisant les nuisances sonores.

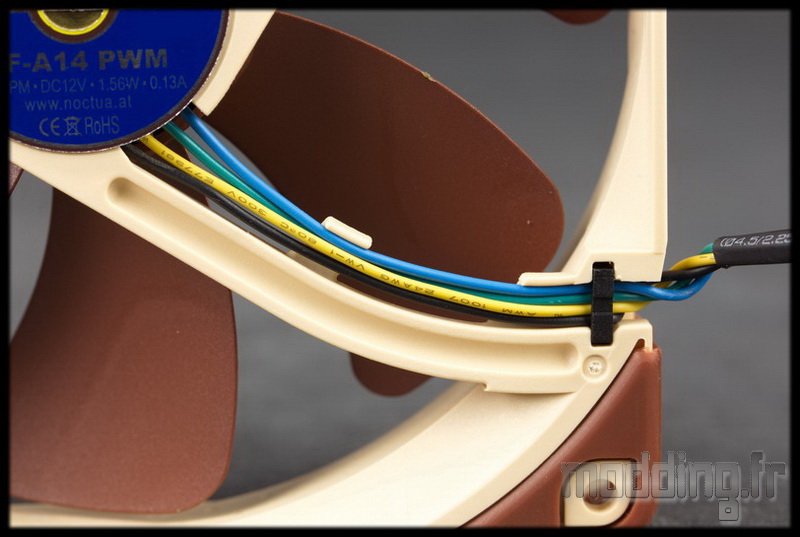

Le câble est composé de 4 fils colorés (noir, bleu, jaune et vert).

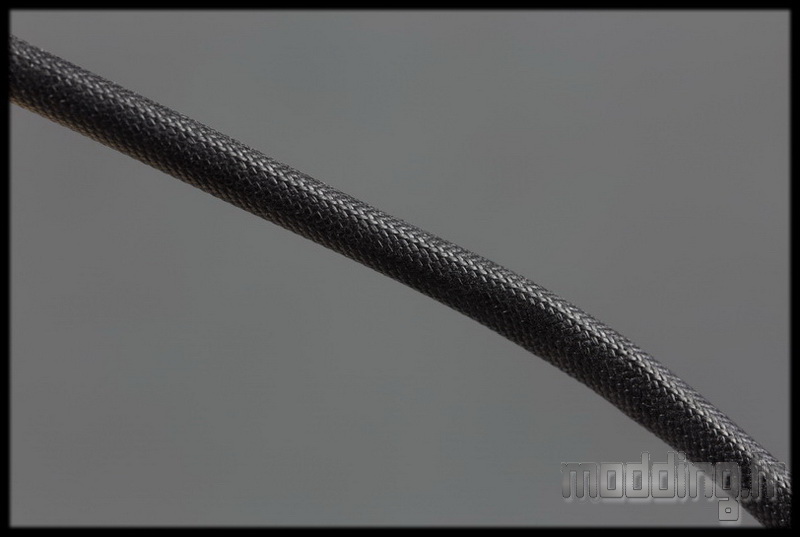

A la sortie du cadre, les fils glissent dans une gaine thermo qui laisse place à une gaine tressée noire très compact occultant parfaitement la présence des fils.
Le câble mesure 200 mm.

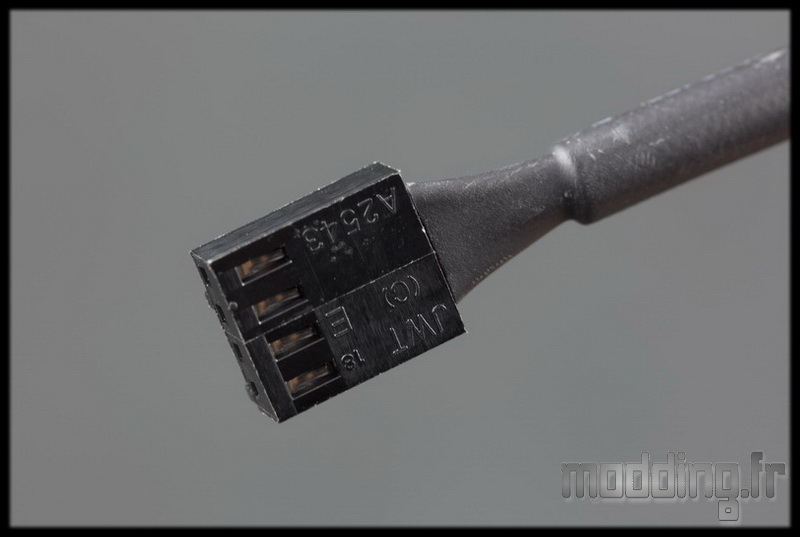

Il se termine par une prise 4-pins traduisant la gestion PWM du ventilateur.
Le NF-A14 PWM tourne à une vitesse maximale de 1500 tr/min (+/- 10%). Cette vitesse est réduite à 1200 tr/min (+/- 10%) avec l’adjonction de l’adaptateur LNA.
La vitesse de rotation minimale est à 300 tr/min (+/- 20%).
Le débit d’air engendré est de 140.2 m3/h (115.5 m3/h sous LNA).
La puissance consommée est de 1.56 W.
