Les caractéristiques :

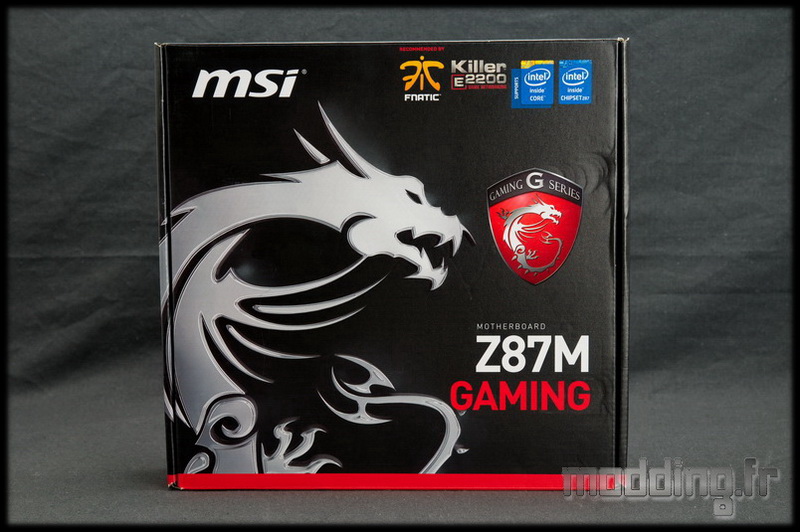

Comme toute antre qui se respecte, l’ambiance est sombre comme l’est le fond de la boite : noir. Pour contraster avec ce fond noir, un dragon blanc occupe une bonne partie de la boite et rien de tel que l’emblème du dragon apposé sur un bouclier pour affronter ce dernier.
Le logo MSI, le modèle de la carte mère ainsi qu’une référence à la Team Fnatic, à la puce reseau Killer E2200, à la plateforme Intel et chipset Z87, viennent compléter le devant de la scène.

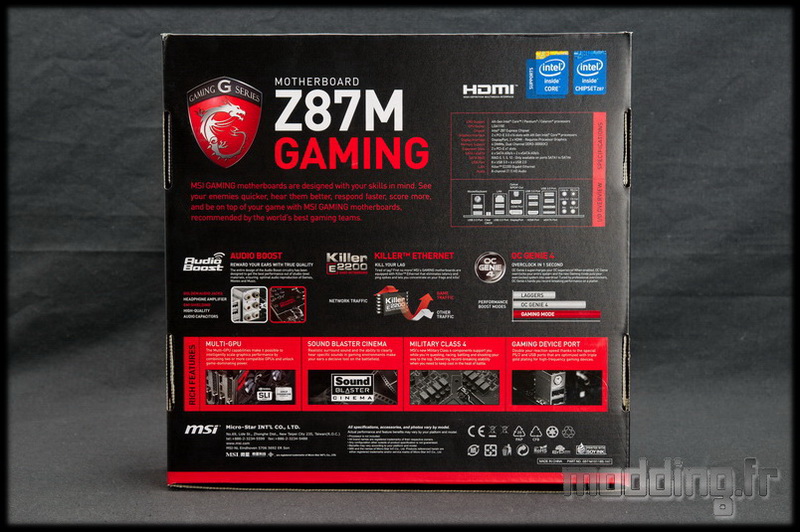

Nous retournons la boite, et nous avons une référence aux principaux atouts de la carte mère avec notamment les composants “classe militaire”, l’audio boost, le multi GPU (SLI ou XFire), à nouveau le réseau Killer Ethernet et l’OC Genie 4…

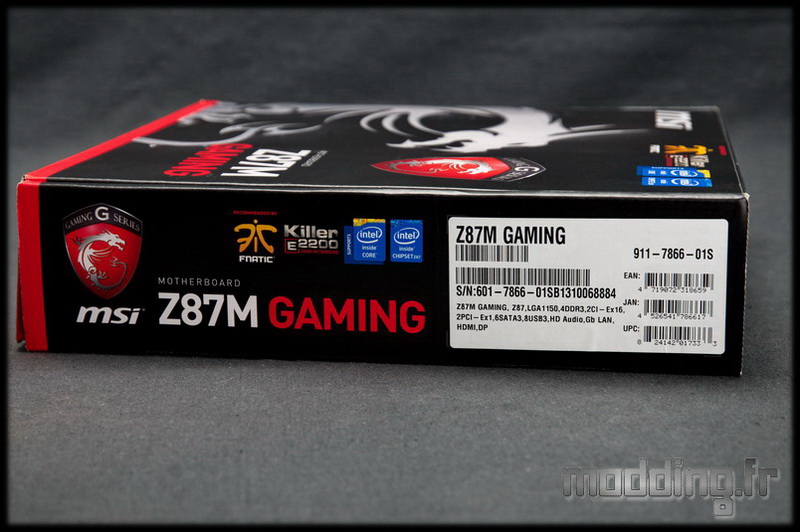

Sur l’un des bords, nous retrouvons une étiquette regroupant les principales caractéristiques. Nous sommes bien en présence d’un socket 1150 Intel géré par le chipset Z87 de la marque et acceptant donc les processeurs de 4ème génération Haswell.

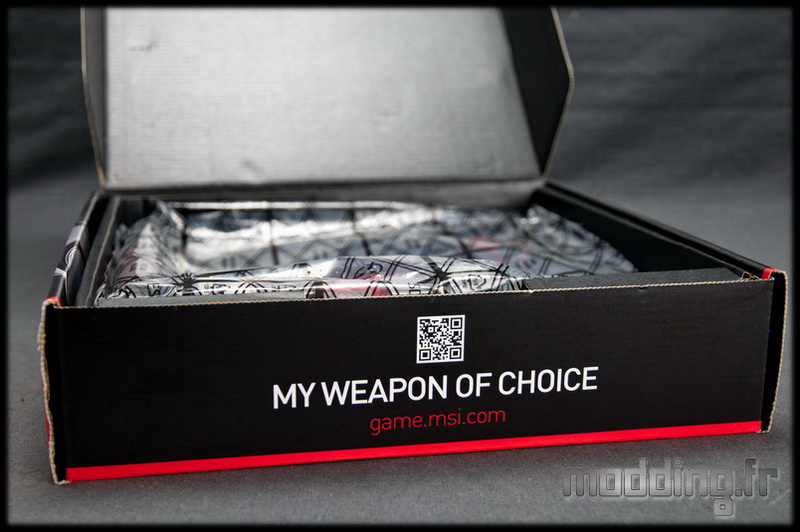

Quand je vous disais qu’il me fallait une bonne arme…

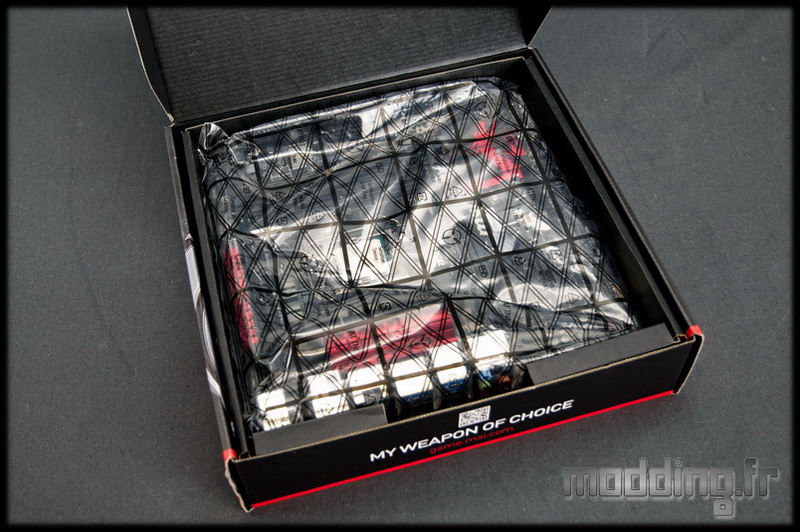

La carte mère dans son camouflage anti statique.

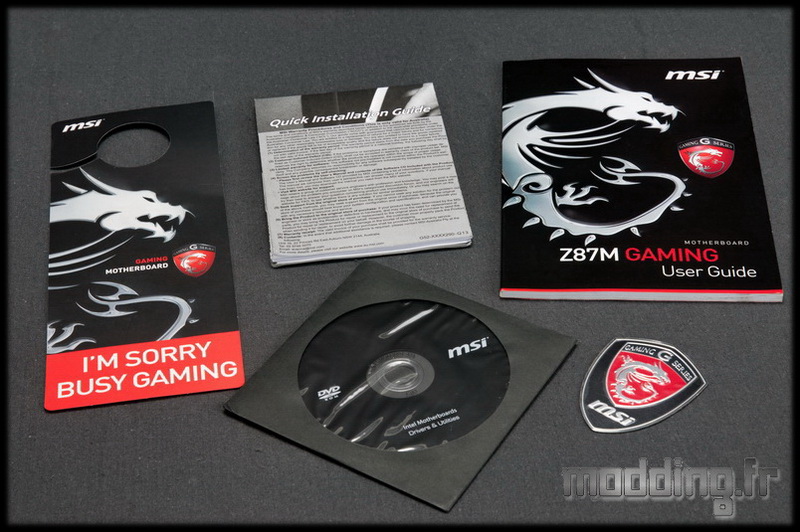

Mais avant d’aller plus loin, jetons un coup d’œil sur le bundle. Il ne doit pas être si terrible que ça ce dragon vu la taille de l’écu livré…
Nous avons aussi un guide rapide pour subjuguer la bête et un autre plus détaillé pour bien connaitre tous les aspects mais dans la langue de Shakespeare.
Le DVD des pilotes et utilitaires ainsi qu’un panneau de porte “don’t disturb or you can make the menage…”

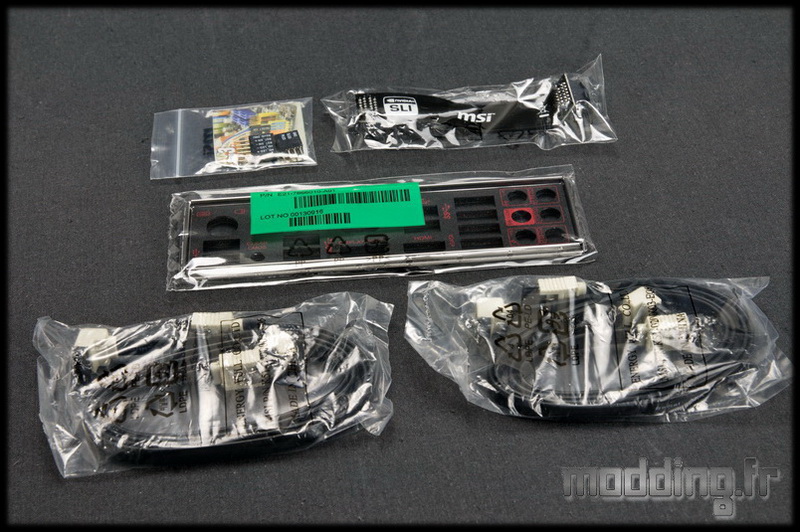

Niveau accessoires, nous avons l’I/O shield de couleur noir souligné de rouge.
Un pont SLI, 4 câbles SATA noirs avec d’un coté un embout coudé (les embouts étant soulignés de blanc) et des adaptateurs pour vous simplifier la mise en place de la connectique du boitier.
Les spécifications de la Z87M Gaming :
CPU :
4ème génération Intel Core i7, Core i5, Core i3, Pentium, Celeron pour socket LGA 1150
Chipset :
Intel Z87
Mémoire :
– 4 slots de mémoire jusqu’à 32 Go
– Support DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000* (*OC)
– Architecture Dual Channel
– Support Intel Extreme Memory Profile (XMP)
– Support non-ECC et un-buffered mémoire.
Ports PCIe :
– 2 ports PCIe 3.0 x16 (x16 ou x8/x8)
– 2 ports PCIe x1
Stockage :
SATA III contrôlé par Intel Z87 chipset :
– 6 ports SATA 6Gb/s (SATA 1-6)
– support RAID 0, RAID 1, RAID 5 et RAID 10
– Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology
SATA III controlé par ASMedia ASM1061 chipset :
– 2 ports eSATA sur panneau arrière
USB :
Intel Z87 chipset :
– 6 ports USB 3.0 (4 ports sur le panneau arrière et 2 ports sur la carte mère)
– 6 ports USB 2.0 (2 ports sur le panneau arrière et 4 ports sur la carte mère)
RENESAS UPD 720202 chipset :
– 2 ports USB 3.0 sur le panneau arrière
Audio :
Realtek® ALC1150 Codec
– 7.1-Channel High Definition Audio
– Supports S/PDIF output
Réseau :
1x Killer E2205 Gigabit LAN controleur*
* L’utilitaire « Killer Network Manager » est seulement valable pour Windows 7 et Windows 8
Graphique intégré :
– 2 ports HDMI
– 1 Display port
La carte mère supporte le double et triple affichage
Multi GPU :
– AMD CrossFire technologie (x2)
– NVIDIA SLI technologie (x2)
Connectique interne :
– 1 x 24-pin ATX
– 1 x 8-pin ATX 12V
– 6 x SATA 6Gb/s
– 2 x USB 2.0 (support 4 USB 2.0 ports)
– 1 x USB 3.0 (support 2 USB 3.0 ports)
– 2 x 4-pin prises ventilateurs CPU
– 2 x 4-pin prises ventilateurs Systeme
– 1 x Front panel audio
– 2 x System panel
– 1 x TPM
– 1 x Chassis Intrusion
– 1 x Clear CMOS jumper
– 1 x Slow mode booting jumper
– 1 x bouton Power
– 1 x bouton Reset
– 1 x bouton OC Genie
– 1 x switch OC Genie mode
– 1 x 2-Digit Debug Code LED
Connectique arrière :
– 1 x port PS/2 clavier/souris combo
– 2 x ports USB 2.0
– 1 x bouton Clear CMOS
– 1 x port Reseau (RJ45)
– 6 x ports USB 3.0
– 1 x Optical S/PDIF OUT
– 2 x ports eSATA
– 6 x audio jacks
– 2 x ports HDMI
– 1 x Display port
BIOS :
– 1 x 64 Mb flash
– UEFI AMI BIOS
– ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0
– Multi-langage
Dimensions :
Format Micro ATX 24.4cm x 24.4cm (9.6’’ x 9.6’’)
