MEK1 Interieur :
Malgré que l’on soit en présence d’un boitier mini ITX, l’aménagement interne du MEK1 n’a plus grand chose à voir avec un boitier plus classique.
En cause : sa très faible largeur qui doit accueillir une carte graphique de type GTX 1070Ti…

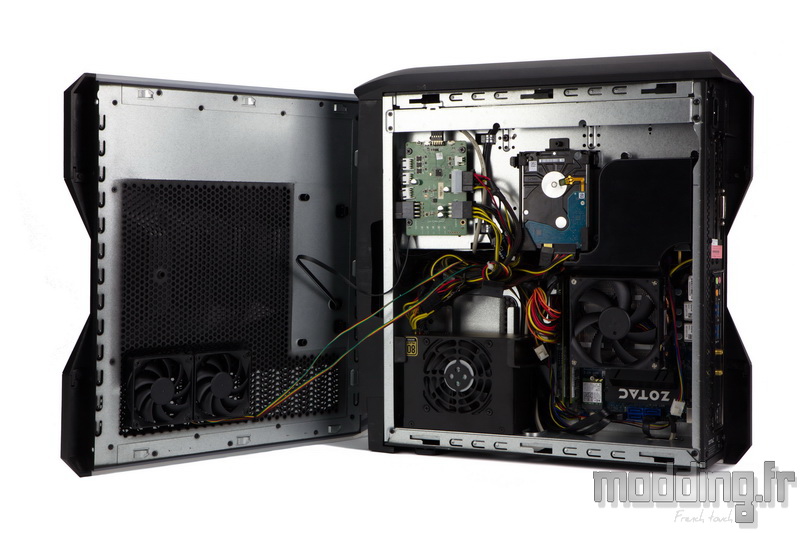

On commence par ouvrir la porte controlatérale qui ouvre sur le compartiment où prend place la majorité des composants.
Seule la carte graphique est déportée sur le second compartiment.
Ainsi Zotac sépare les deux principales sources générant de la chaleur au sein du boitier. Cela permet de minimiser l’augmentation de la température de l’air ambiant une fois que le PC est en pleine charge.
On constate que la paroi interne qui divise les deux compartiments dessine un S avec dans la partie basse : le logement pour la carte mère et le bloc d’alimentation et dans la partie haute : le logement pour la carte graphique.
Ceci explique aussi l’inversion de la position des grilles sur les portes latérales.

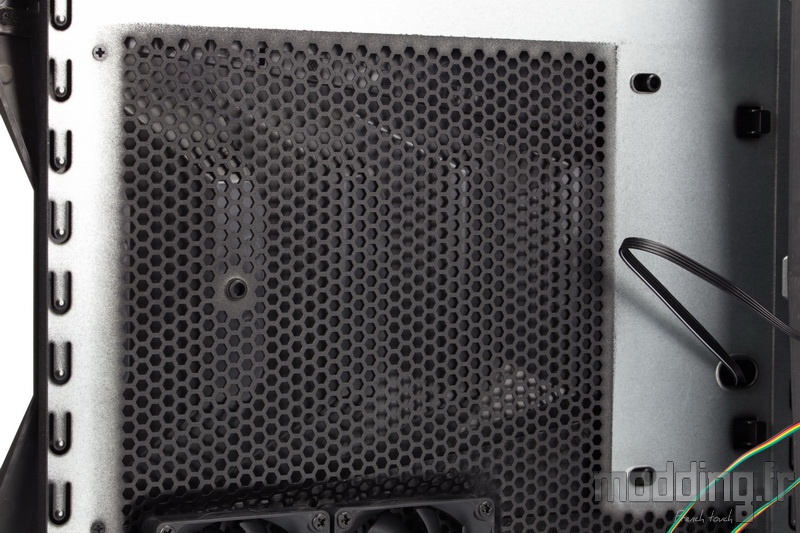

Au niveau des larges ouïes des portes latérales, la structure en acier de celles-ci laisse place à une grande grille en nid d’abeille.
Cette dernière se prolonge à l’arrière des grilles des portes.

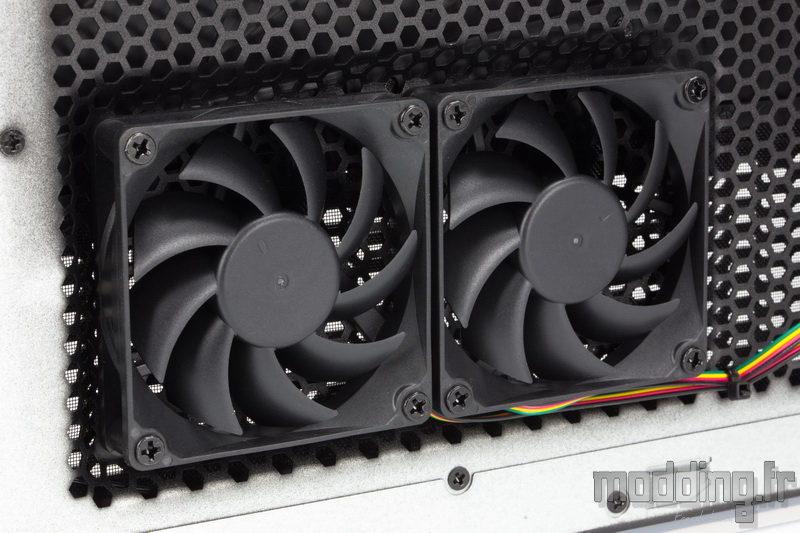

La porte donnant sur le compartiment de la carte mère, embarque à ce niveau deux petits ventilateurs de 70 mm.
Ils tombent juste sous le ventirad de la carte mère et sont placés en extraction, histoire d’évacuer directement l’air soufflé par le ventilateur du ventirad et réchauffé par les ailettes et caloducs du radiateur en contact avec le processeur.

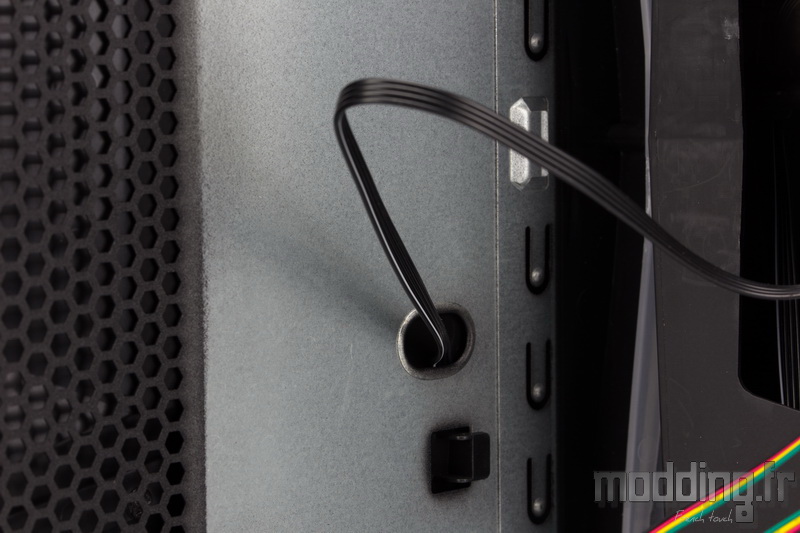

On note la présence d’un câble constitué de 4 fils qui n’est autre que le câble d’alimentation de la bande RGB de la porte latérale.

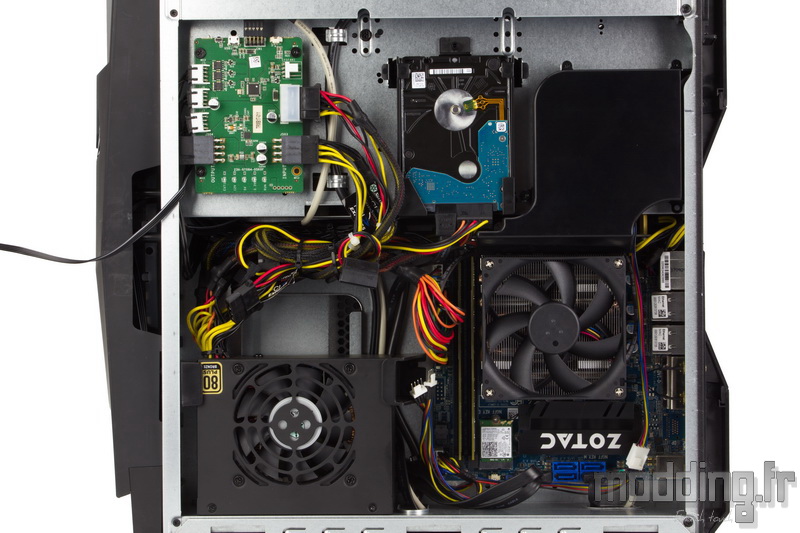

Le compartiment principal dispose donc de la quasi totalité des composants….

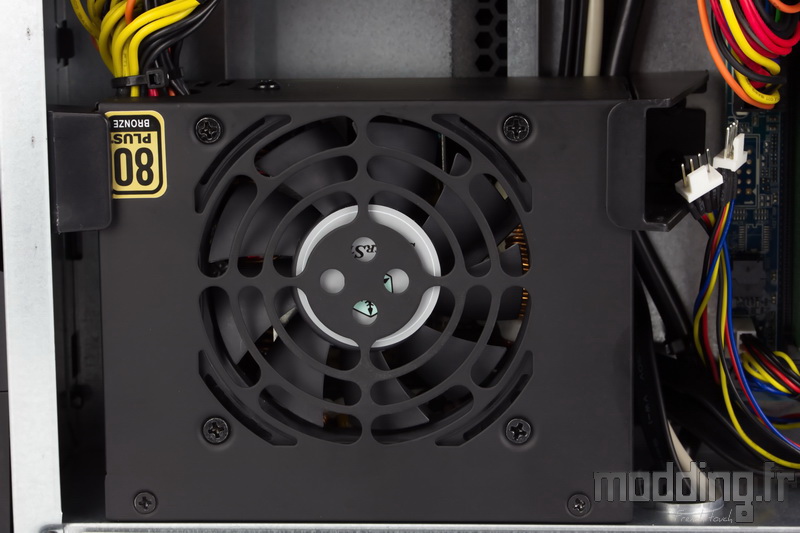

A l’avant du boitier, dans sa partie basse, nous avons l’alimentation au format SFX.
Comme nous l’avons sur la page précédente, le bloc est fixé sous le châssis mais est aussi maintenu en place par deux montants en plastique.
Celui à droite sur la photo est fixé par deux vis sur la paroi médiane du châssis.
Son ventilateur puise l’air issu de la grille de la porte latérale afin de l’extraire ensuite vers la base du châssis.
On retire les différentes vis pour tout connaitre de cette alimentation.

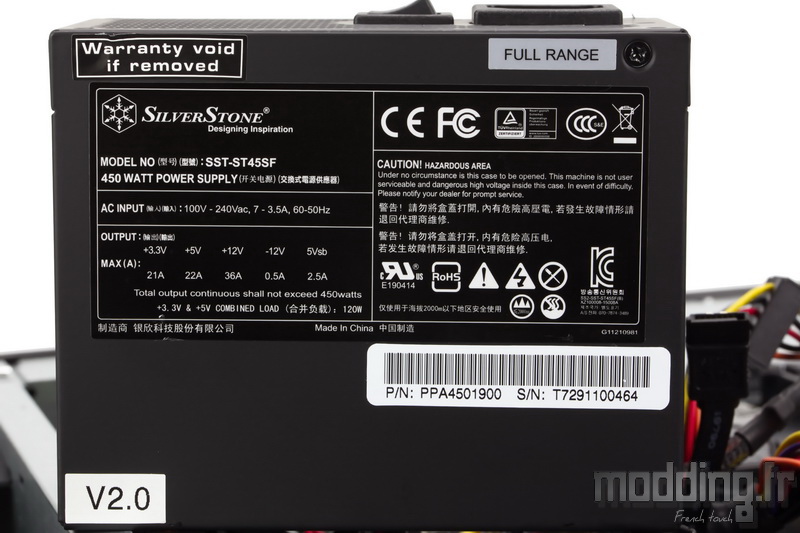

Format SFX donc, issu de la marque Silverstone : SST-ST45SF.
La puissance est de l’ordre de 450 W avec un unique rail 12 V de 36A.
La certification 80+ est de type Bronze.

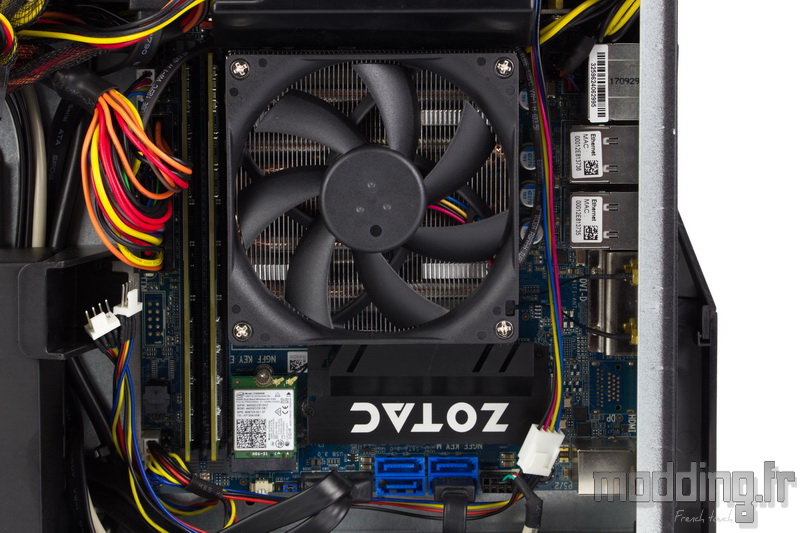

Toujours dans la partie basse mais à l’arrière du boitier, nous avons la carte mère au format mini ITX.
De la marque Zotac, elle est dotée d’un chipset Intel B250.
Les deux slots mémoire sont occupés par deux barrettes de 8 Go engendrant un total de 16 Go avec une fréquence de 2400 MHz.
Sous le ventirad doté d’un ventilateur de 90 mm, nous avons un processeur Intel de 7ème génération Kaby Lake : i7 7700 (version non k).
L’air explusé par le radiateur refroidissant ainsi le CPU est récupéré, d’un coté, par les deux ventilateurs de la porte latérale ….

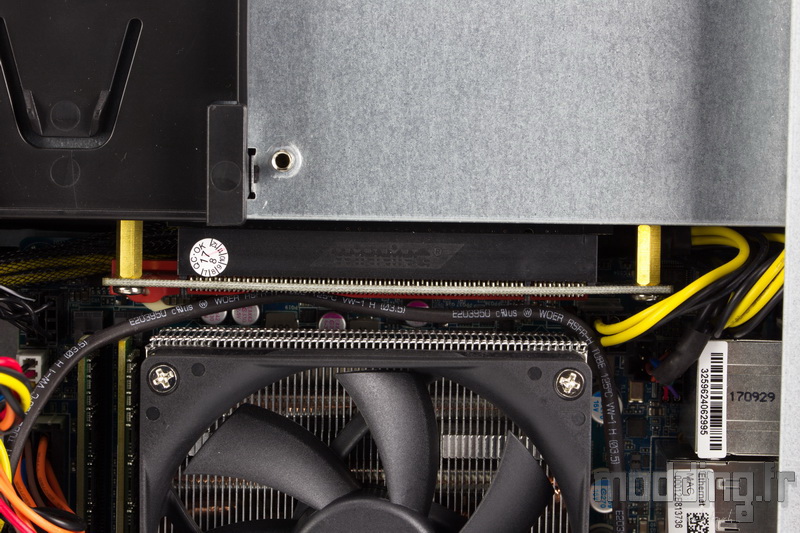

…. Et d’un autre coté, par un conduit en plastique noir placé contre les ailettes du radiateur, juste au-dessus de la carte mère.
Ce conduit se charge d’évacuer l’air vers la grille disposée sur la paroi arrière du châssis.

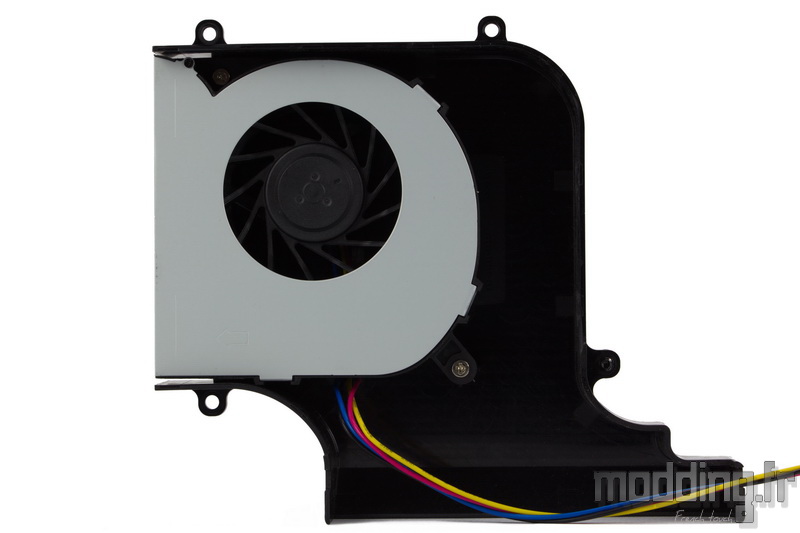

Afin d’obtenir un flux d’air plus actif, le conduit est doté d’un ventilateur radial comme on en trouve sur les PC portables.
Ce ventilateur tout comme les deux autres de la porte latérale sont dotés d’une connectique 4-pins assurant une gestion PWM. Ils sont branchés sur la même prise Fan de la carte mère via un adaptateur réunissant les 3 connectiques 4-pins en une seule.
La ventilation du ventirad est branché sur sa propre prise CPU_Fan.

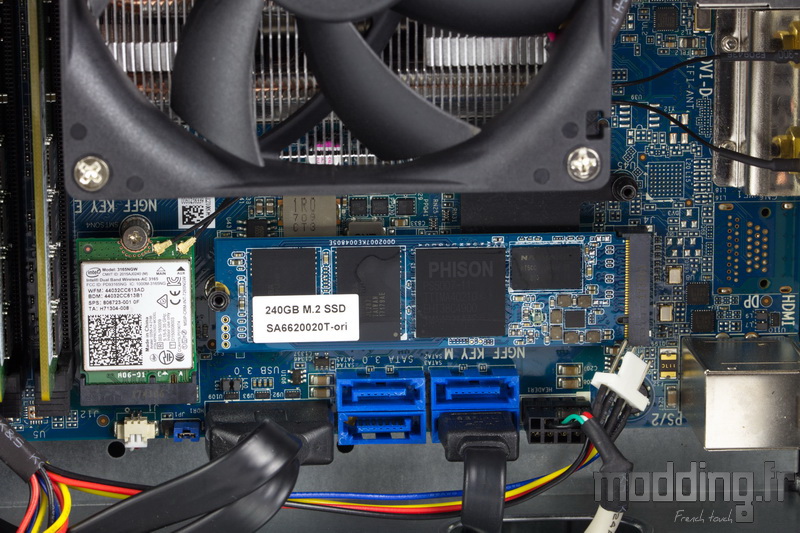

La carte mère embarque un module WiFi / Bluetooth : Intel 3165NGW.
Le Bluetooth est de type 4.2, le WiFi gère les deux bandes (2.4 GHz et 5 GHz) permettant d’atteindre des débits théoriques de 433 Mb/s (protocole 802.11 AC).
Toujours du coté réseau, nous avons deux prises Gigabit Ethernet.
Le port M2 est occupé par un SSD interne NMVe de 240 Go : SA6620020T.

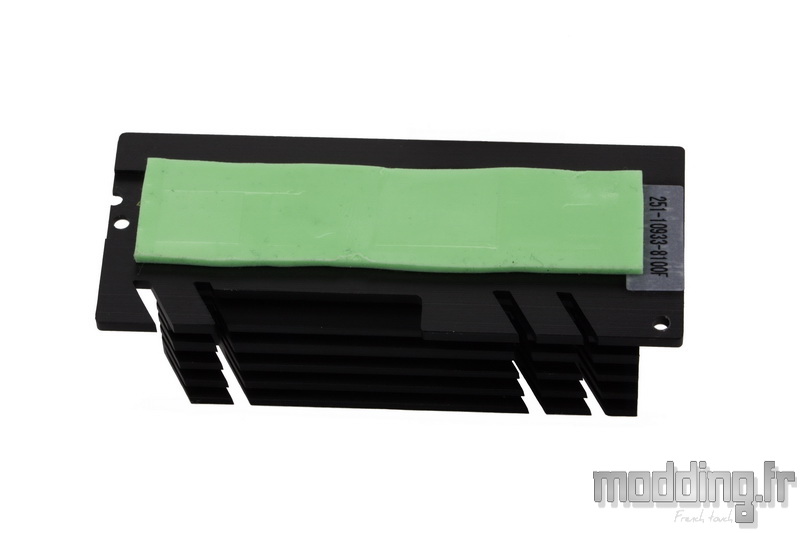

Pour assurer le refroidissement de ce dernier, la carte mère est doté d’un dissipateur spécifique estampillé du logo de la marque.

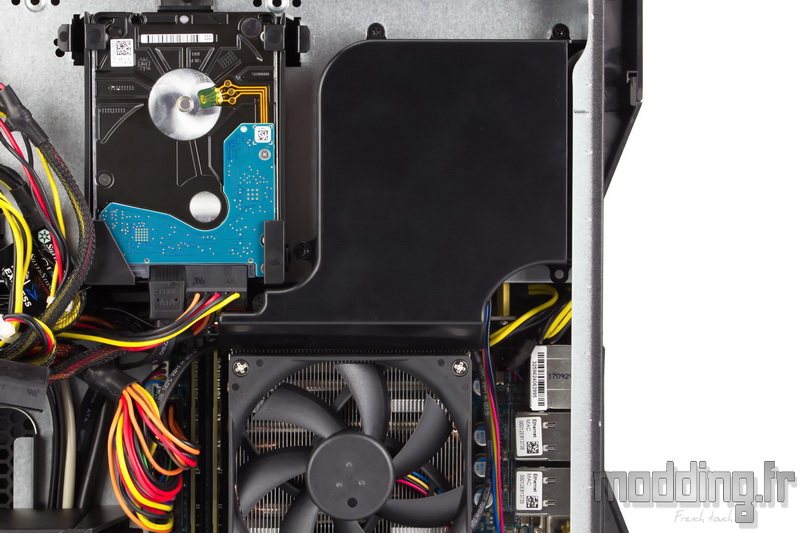

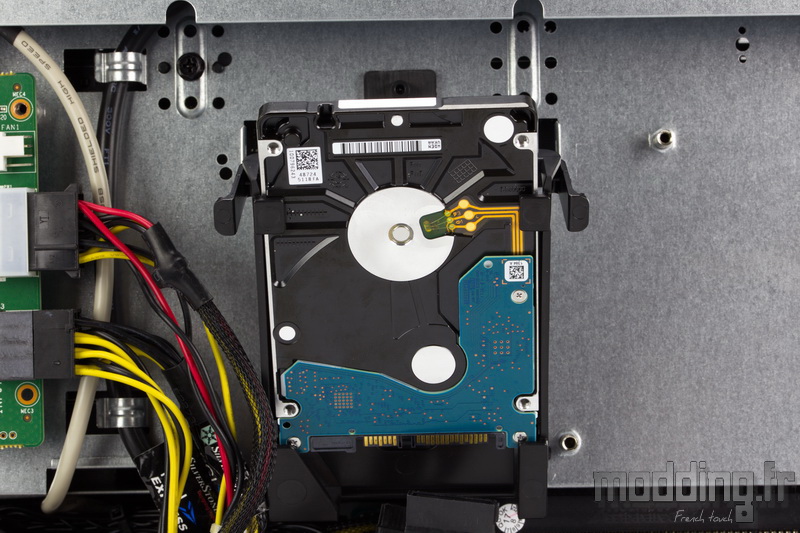

On passe à l’étage au-dessus où vient se positionner aux cotés du conduit d’aération, le disque de stockage.

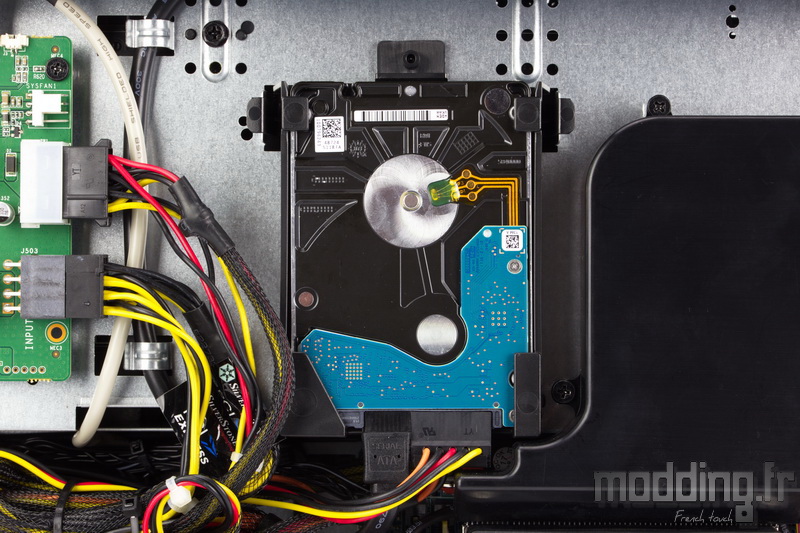

Il dispose de son propre support en plastique fixé à même la paroi médiane du châssis, à hauteur de la carte graphique positionné juste derrière.
Le support est doté de deux clips qui permettent de le basculer pour ainsi avoir accès au disque dur.

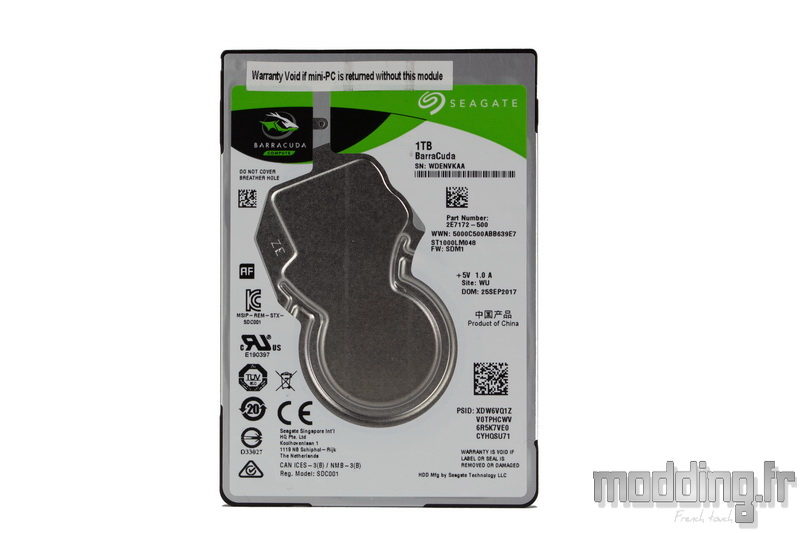

Au format 2.5″ (7 mm d’épaisseur), il s’agit d’une unité issue de la marque Seagate, modèle BarraCuda ST1000LM048 d’une capacité de 1 To.
Il embarque un cache de 128 Mo et tourne à 5400 tr/min.

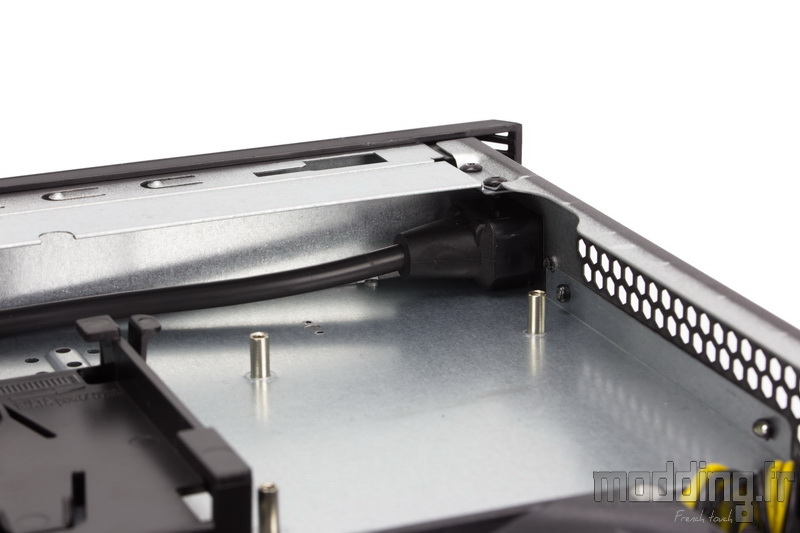

Dans le coin supérieur, à l’arrière du boitier, on retrouve le cordon secteur interne avec sa prise déportée.

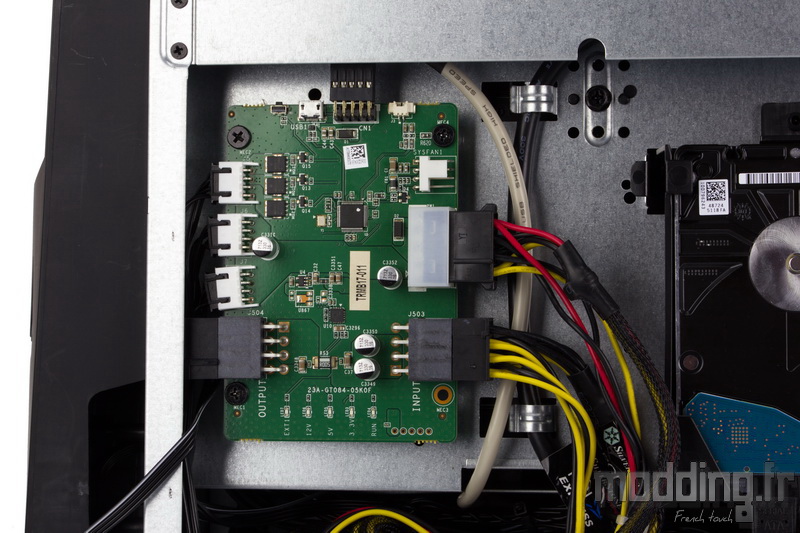

En avant du disque de stockage, nous avons une platine électronique doté d’un PCB vert.
Il s’agit de la centrale de commande RGB du MEK1 baptisée Spectra.
La prise USB que l’on aperçoit sur le bord supérieur assure la liaison avec la carte mère pour une gestion logicielle du rétroéclairage RGB.
Sur le bord gauche, nous avons les trois prises RGB prenant en charge les trois zones de rétroéclairage : le bas de la façade et les deux portes latérales.
Dans la partie basse de cette platine, nous avons un pont traversant d’une connectique d’alimentation PCIe 8 broches afin de rallonger le câble PCIe alimentant la carte graphique.
La prise Molex permet d’assurer l’alimentation de la centrale Spectra.

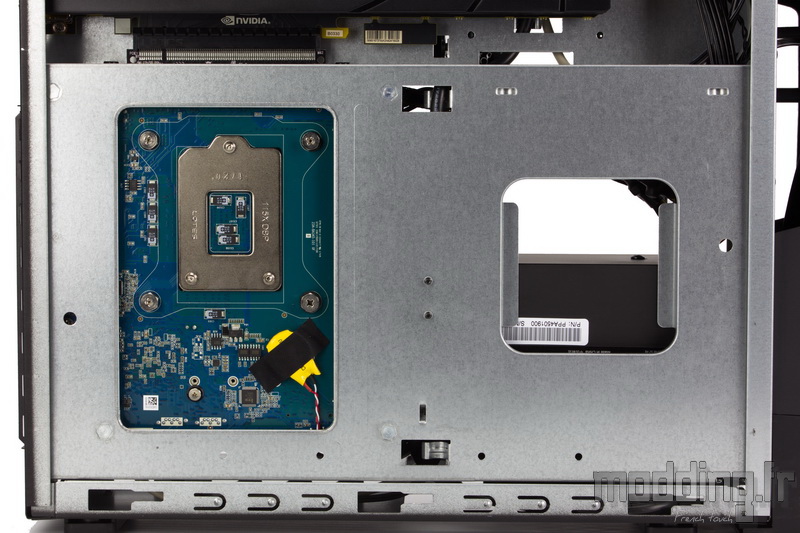

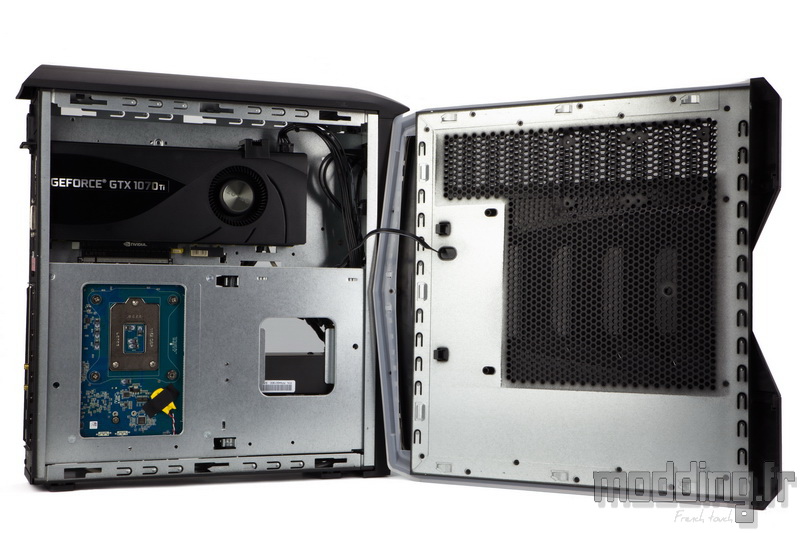

On passe dans le compartiment secondaire avec dans sa partie basse, la présence de deux ouvertures.
L’une d’elle permet l’accès à l’arrière du Socket afin de fixer le ventirad à demeure.
Au passage, on aperçoit la pile de la carte mère.

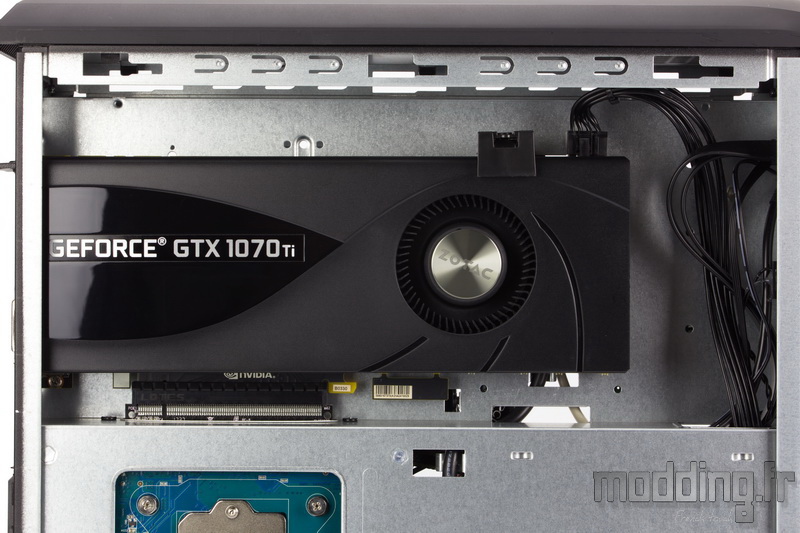

Dans la partie haute, voici le cœur “Gaming” du MEK1 : une GTX 1070Ti de chez Zotac.

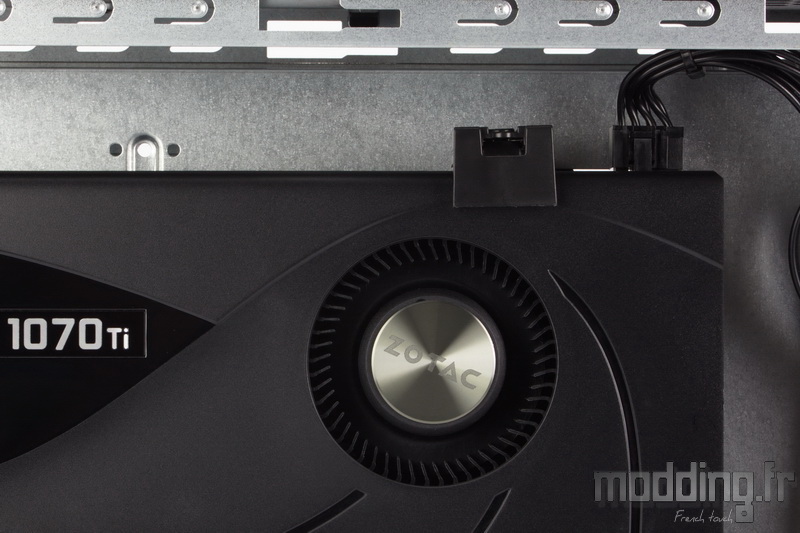

La carte graphique est ainsi isolée du reste de la config avec sa propre entrée d’air issue de la porte droite du boitier qui se place au niveau de la carte et notamment du blower.
Cette ventilation de type blower permet de faire circuler l’air au sein du carénage de la carte sous lequel se trouve le radiateur disposé sur le GPU. L’air réchauffé ne s’échappe pas du carénage et est directement expulsé hors du boitier par l’équerre de fixation.
Etant donné que la GTX 1070Ti est positionnée dans le même plan que la carte mère et hors de celle-ci, Zotac fait appel à un Riser de type rigide pour assurer la connexion avec ladite carte mère.

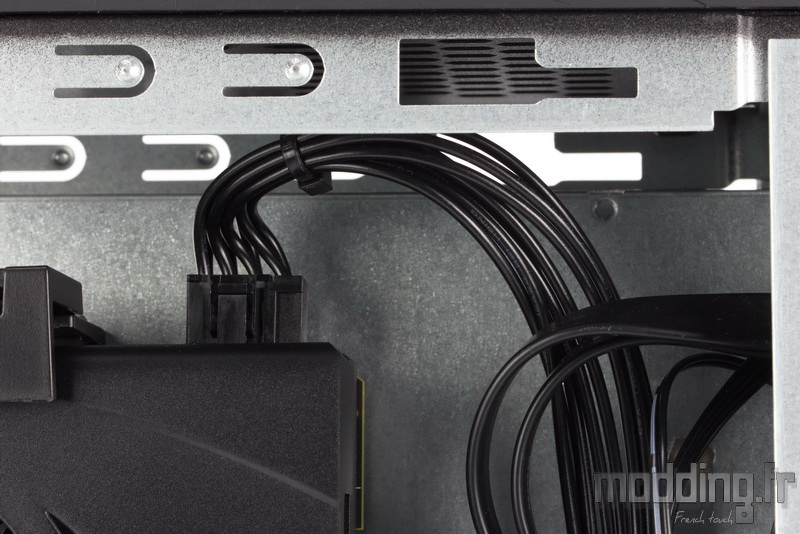

Le câblage est de type 8 broches.
La fixation assurée par le système d’équerre est secondée par un petit module plastique qui s’adapte à l’épaisseur de la carte graphique.
Il est fixé à la paroi médiane par deux ergots et une vis UNC-6.32.

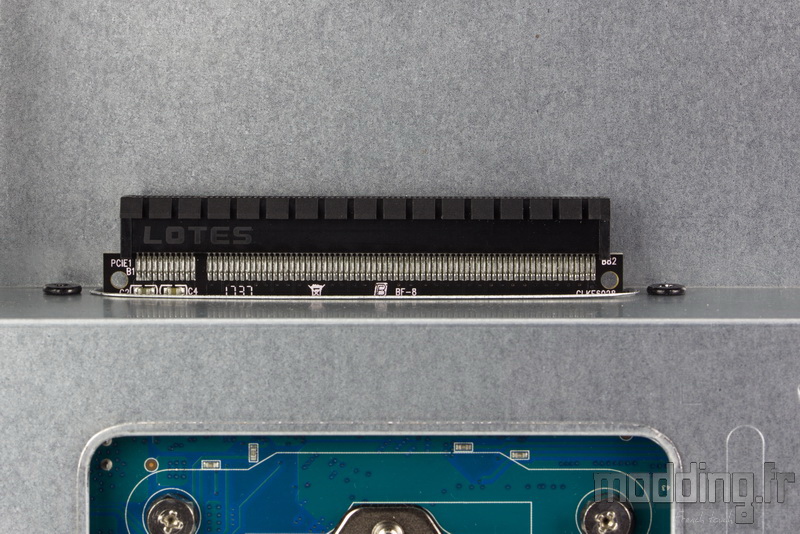

L’extrémité distale du Riser sur laquelle on connecte la carte graphique.
Deux vis assure son maintien au sein du châssis.

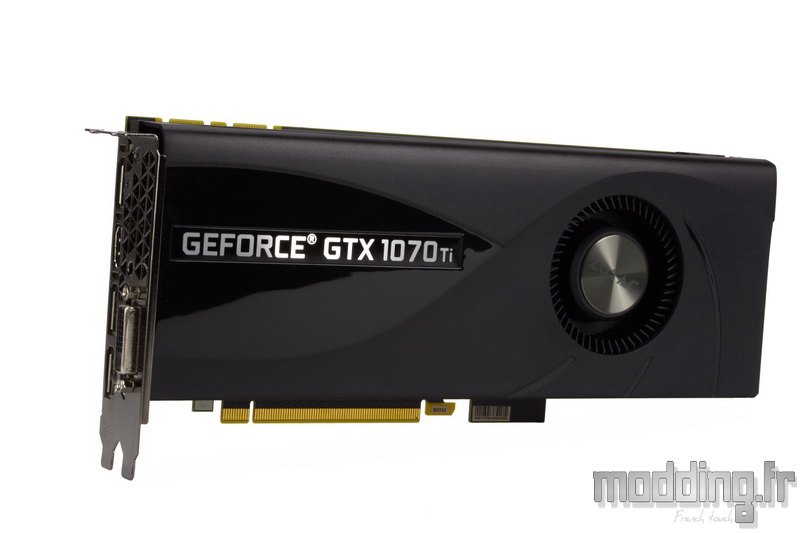

GeForce GTX 1070Ti spécialement conçu pour le MEK1 étant donné que Zotac ne propose que des 1070Ti doté d’un refroidissement custom à double ou triple ventilation de type axiale.

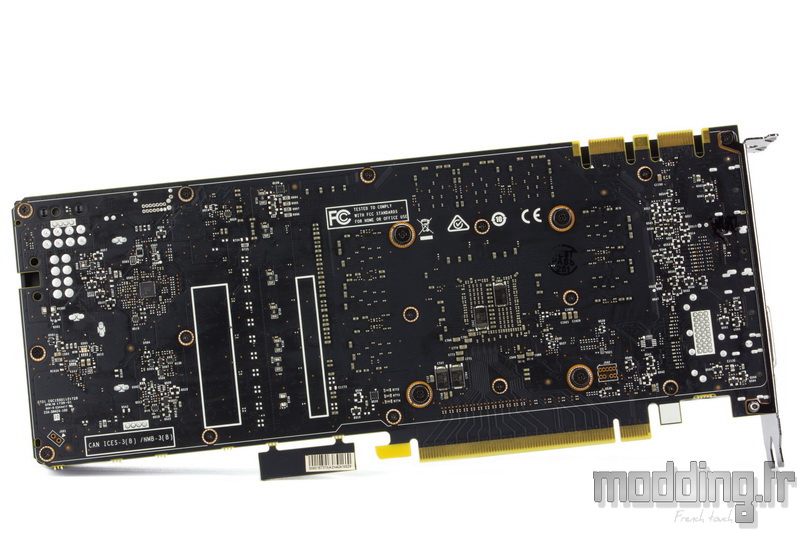

La GTX 1070Ti est doté d’un processeur graphique GP104. 8 puces mémoire GDDR5 de 1 Go prennent position autour du GPU.
La fréquence de base du GPU est de 1607 MHz, sa fréquence Boost théorique s’élève à 1683 MHz.
La fréquence de la mémoire, dotée d’un bus de 256 bits, est de 2002 MHz soit 8004 MHz effective.

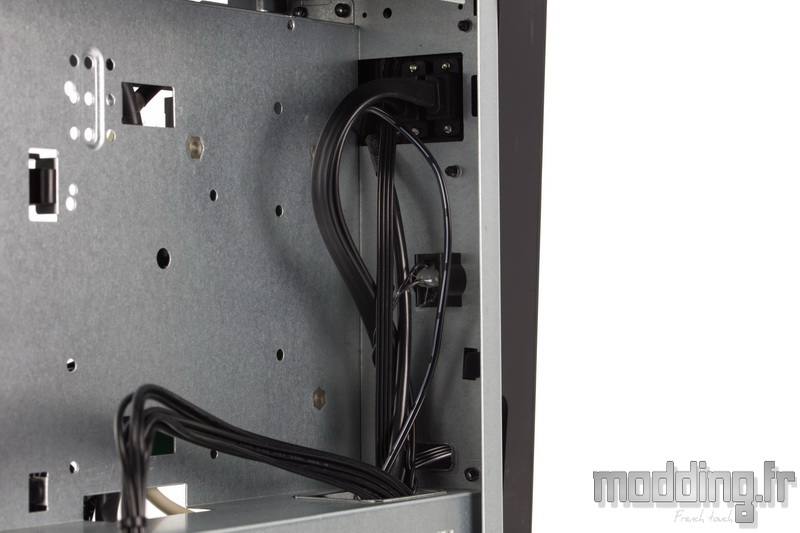

Dans la partie avant du logement de la carte graphique, nous apercevons les différents câbles issus de la connectique du boitier.

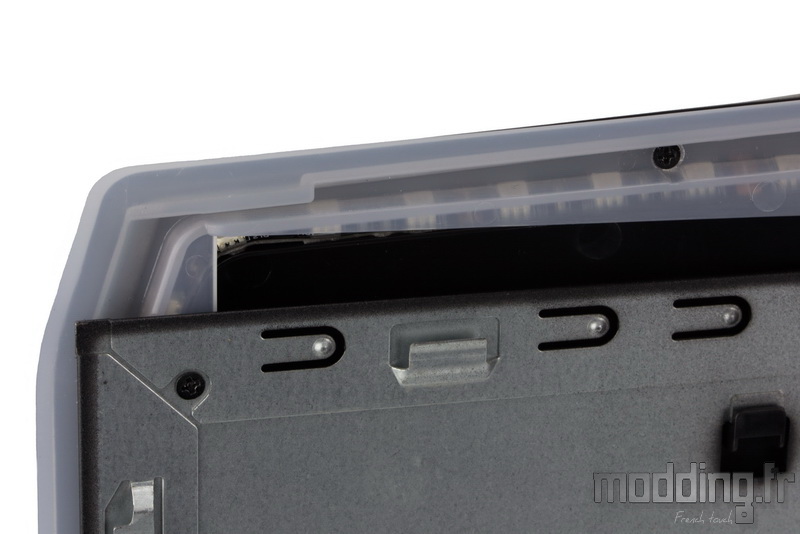

Le système du rétroéclairage du MEK1 est assuré par des bandes de Leds RGB positionnées dans la structure translucide des portes latérales.
Une autre bande de Leds RGB prend position juste au-dessus du décroché de la façade.
