Tests :
Config de test :
Niveau sonore
Les ventilateurs du SL600M
Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Deux ventilateurs en 200 mm équipent le MasterCase SL600M. Bien qu’appartenant à la série MF200R, ils ont troqué leur rétroéclairage RGB pour une gestion PWM.
Les pales restent translucides et se meuvent à faible vitesse. De ce fait, ils restent discrets et tombent dans le monde du silence dès que nous baissons la tension d’entrée.
Une fois connecté sur le HUB PWM interne du SL600M, la position du curseur sur M et sur L rend la ventilation inaudible.
Nous n’avons pas détecté de bruit parasite sur notre duo de ventilateurs.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Une fois que l’ensemble de la ventilation est au repos, le SL600M se révèle être très silencieux.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la configuration. La vitre filtre le bruit issu de notre AIO, il en est de même pour le Top du boitier grâce à la plaque en aluminium qui vient chapeauter la grille Mesh.
Forcement, si nous retirons cette plaque, le niveau sonore ne peut qu’augmenter, mais l’aération du boitier est plus libre.
Pour rappel, on peut aussi légèrement écarter la plaque en aluminium de la grille Mesh jusqu’à une dizaine de millimètres .
En passant l’ensemble de la ventilation à plein régime, le niveau sonore engendré par les deux ventilateurs en 200 mm se fond quasiment dans le bruit de notre configuration.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
OCCT CPU
OCCT CPU + Fire Strike
Le SL600M est doté d’une ventilation interne créant un flux d’air dans le sens de la hauteur du boitier : effet cheminée.
Sous OCCT, nous ne notons que très peu de différence lorsque nous augmentons la vitesse des ventilateurs du SL600M.
La différence est un peu plus notable du côté du processeur dans le test combinant OCCT à 3D Mark. Ceci est lié à la chaleur que dégage la carte graphique vu que celle-ci est fortement sollicitée. Un air chaud qui s’évacue vers le haut en raison de l’effet “cheminée” et qui donc alimente le ventilateur de notre AIO.
La carte graphique ne varie pas d’un iota du fait qu’elle bénéficie de l’air extérieur venant directement sur ses ventilateurs.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.
Comparatif OCCT CPU

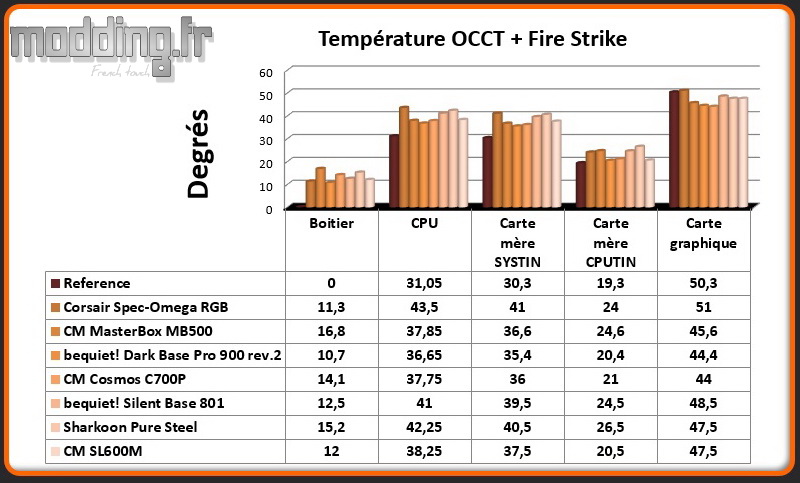

Comparatif OCCT CPU+Fire Strike
Pour rappel, notre configuration embarque un refroidissement de type Watercooling AIO que nous avons placé sous la grille supérieure du SL600M.
Un emplacement que nous essayons de respecter dans la mesure du possible sur l’ensemble des boitiers testé afin d’obtenir les mêmes conditions de tests.
Du côté de la carte graphique, celle-ci profite directement de l’air engendré par les deux ventilateurs placés à la base du boitier.
Notre processeur reste bien refroidi, et ce même pendant le test combiné.
Cependant, il en serait tout autre si celui-ci était refroidi par un ventirad vu que ce dernier ne brasserait uniquement l’air chaud dégagé par la carte graphique. Cette carte, étant positionnée juste en dessous, viendrait aussi bloquer le flux d’air frais montant.
Pour une configuration dotée d’un Watercooling personnalisé, nous considérons le fait de placer le radiateur à la base du boitier plus efficace que dans la partie haute. Conformément à l’agencement interne du châssis, Cooler Master nous oriente aussi dans ce genre de circuit.
