Démontage :
On commence par le cache du SL600M qui est fixé au bord du châssis par 4 vis.
Il est indispensable de retirer ce cache pour la mise en place de l’alimentation… Cooler Master aurait pu doter le cache d’un système de fixation magnétique pour faciliter la tâche, mais il faut croire que la marque préfère sécuriser la fixation par ces 4 vis.
Une fois le cache enlevé, nous visualisons la totalité de la structure qui dissimule le bloc d’alimentation.
Le capot est fixé sur le bord avant du châssis par un jeu de vis à main.
Et au niveau de la structure qui prend place à l’avant du plateau de la carte mère, par un système de vis plongée dans un large joint en caoutchouc.
Cela évite d’avoir à jouer du tournevis de ce côté du châssis et nous n’avons qu’à dévisser les vis à main pour retirer…
… Le coffrage de l’alimentation.
Nous avons ici, une vue interne de sa structure.
On note que la pièce ne dispose en réalité que de deux vis à mains restant solidaires de la structure en acier.
Les deux autres vis à main viennent fixer le second élément du coffrage.
Il s’agit du support sur lequel vient se fixer le bloc d’alimentation. Le premier élément ne vient que pour dissimuler le bloc et surtout ses câbles.
Son système de fixation est identique avec deux vis à main et deux vis plongées dans un joint en caoutchouc.
L’une des parois dispose d’une grille et correspond donc à la face ventilée du bloc d’alimentation.
Au niveau du boitier, nous distinguons bien les nombreux points d’ancrage que ce soit sur le bord avant du châssis ou sur la structure acier placée à l’avant du plateau de la carte mère.
Cela permet d’ajuster la hauteur du support de l’alimentation, mais surtout celle du coffrage que l’on descend plus ou moins en fonction de la profondeur du bloc et de la place que vont laisser aux câbles.
Une fois tout ce petit monde déposé, nous avons une vue sur l’avant du châssis et nous notons la présence des deux autres supports de stockage.
La place disponible à l’avant du châssis avant d’atteindre la paroi en aluminium de la façade est d’environ 80 mm.
La façade est fixée au châssis par 3 clips “languette” sur chacun de ses montants.
On note que le panneau des connectiques reste indépendant de cette façade et même du Top.
La plaque en aluminium de 1.5 mm d’épaisseur est fixée sur une armature en plastique noir.
Nous avons la possibilité de démonter cette armature vu qu’elle est fixée à la plaque en aluminium par un jeu de vis.
On retrouve les deux supports de stockage placé à l’avant du châssis ce qui confère au SL600M une capacité de stockage en matière de disque dur 3.5″ de 4 unités.
Chacun de ces supports dispose du même type de fixation.
L’un des bords présente un jeu de deux encoches, le bord opposé intègre 4 points de fixation.
Une fois ces deux supports retirés, nous distinguons la structure qui assure leur fixation.
En se rapprochant, on note bien la présence des trous taraudés au diamètre des vis ainsi que les petites ouvertures de forme oblongue pour les encoches.
Cependant, cela ne concerne que la colonne externe et l’on remarque aussi la présence d’autres points de fixations dont la forme oblongue est plus longue…
Cela nous laisse penser que nous pouvons aussi fixer des ventilateurs à ce niveau avec la possibilité de mettre en place jusqu’à 2 ventilateurs en 120 mm ou en 140 mm.
Mais… Mais Cooler Master en a décidé autrement…
D’une, nous avons l’alimentation qui prend place dans la partie haute du châssis…
OK ! Il nous reste la partie basse !
Certes, mais c’est sans compter sur l’indispensable entrée d’air… Or, la façade ne dispose d’aucune ouïe d’aération !
Même sur le bord inférieur de cette façade, la structure en plastique est totalement pleine… Nous n’avons pas droit à une grille dotée d’un filtre qui pourrait dans ce cas apporter de l’air afin d’alimenter ces ventilateurs.
Du moins en l’état… Messieurs ! A vos Dremel !

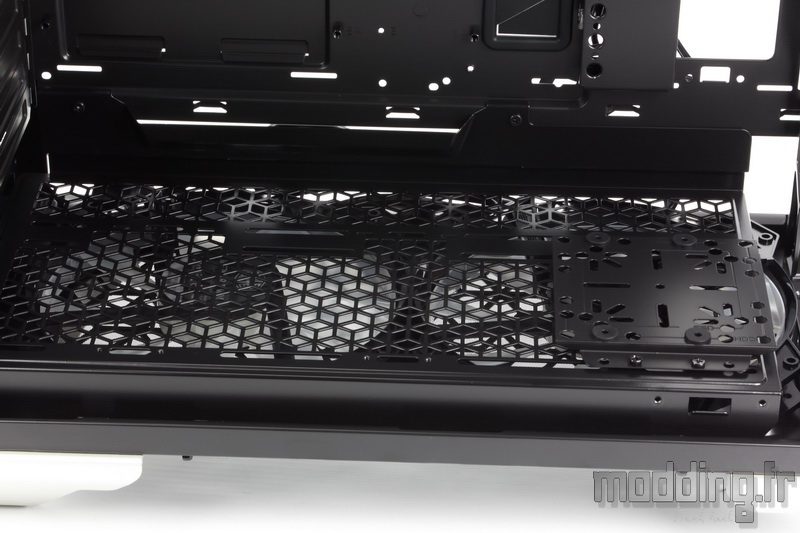

En parlant de points de fixation, on note que la grille, qui chapeaute la ventilation en 200 mm, dispose aussi de trous taraudés disposés sur son bord externe ainsi que de petites ouvertures de la taille des encoches des supports de stockage sur son bord interne.
Ainsi, Cooler Master pousse un peu plus loin le nombre des emplacements pouvant accueillir ces supports de stockage en donnant la possibilité de disposer jusqu’à trois supports dans la partie basse du boitier.
On ne vous cache pas que cela a un impact sur le flux d’air entrant…
… Mais pour rappel, ce type de support peut aussi servir à la mise en place d’un réservoir, voire ici, d’un combo pompe/réservoir que l’on peut placer sous l’alimentation.
Dans son SL600M, la marque multiplie les astuces même si certaines sont plus ou moins bonnes à prendre, mais au moins elles sont disponibles.
La grille présente deux vis sur son bord externe se fixant sur la base du châssis et deux autres vis sur son bord interne se fixant sur le plateau de la carte mère.
La grille inférieure déposée avec son motif très original qui nous change de la forme en nid d’abeilles.
La structure en acier positionnée à l’avant du plateau de la carte mère est fixée par 4 vis et un système d’encoches.
Les trois bandes Velcro sont vissées sur le montant interne de cette structure.
Le Top est fixé au châssis par trois clips “languette” sur chacun des bords. Cependant, il ne faut pas oublier la vis à main présente sur son bord arrière.
La plaque en aluminium est fixée à l’armature en plastique noir par des vis à l’instar de la façade.
La grille Mesh dispose de petites extensions sur toute sa périphérie qui viennent s’insérer dans cette armature.
La plaque en aluminium qui chapeaute la grille avec ses trois entretoises spécifiques qui permettent son entrebâillement.
La grille supérieure est maintenue sur le châssis par 6 vis.
Vu qu’elle reste dans l’ombre, Cooler Master n’a pas reconduit son motif spécifique.
Le panneau des connectiques est fixé par 4 vis.
Les deux structures en aluminium servant de pieds au SL600M ont une épaisseur de 2 mm, de quoi assurer le poids du boitier.
Le système de fixation passe par deux vis et deux encoches pour chaque élément.
La pièce la plus large prend place à l’arrière du boitier.
Les deux supports SSD sont fixés au plateau de la carte mère par un système d’encoche et vis à main.
Cette dernière reste solidaire de la structure.
Voici les 4 supports de stockage ou réservoir de Watercooling.
Le module des équerres PCI.
Le filtre inférieur doté de sa charnière centrale afin de faciliter son retrait.
On ne se pose pas la question du sens d’insertion vu que l’armature dispose d’une poignée à chaque extrémité.
Le HUB PWM du SL600M.
Il est alimenté par une prise Sata.
Sur le bord gauche, nous avons de haut en bas :
- La prise du câble de synchronisation PWM avec la carte mère afin de profiter de la gestion PWM de cette dernière (curseur sur la position Sync ||).
- La prise USB pour brancher le HUB sur un port USB 2.0 interne de la carte mère en vue d’une mise à jour de son firmware (câble présent dans le bundle).
- La prise où se connecte le câble issu du curseur présent sur le panneau des connectiques du boitier.
Sur le bord droit, nous avons 4 prises 4-pins qui permettent donc de prendre en charge jusqu’à 4 ventilateurs PWM.
Nous pouvons brancher des ventilateurs dotés d’une prise 3-pins mais la gestion PWM de ce HUB ne fournit qu’une alimentation en 12 V et donc nous n’aurons pas de variation de la vitesse pour ce type de ventilateur.
Nous pouvons aussi augmenter le nombre de ventilateurs PWM pris en charge par le HUB par le biais d’un adaptateur en Y, sachant que chaque canal supporte jusqu’à 2 A.
Le cordon secteur interne avec sa prise déportée.
Les deux ventilateurs en 200 mm du SL600M.
Nous avons des pales translucides, mais ne nous attendons pas à un quelconque rétroéclairage… Cooler Master fait totalement l’impasse sur cet aspect lumineux dans son boitier.
Ils appartiennent à la gamme MasterFan : MF200R en version PWM.
Voici ce qui reste du châssis une fois toutes les pièces ci-dessus démontées.
Les autres éléments sont fixés entre eux par des rivets.
