Montage :
Le montage d’un disque dur 3.5″ est très simple même si…

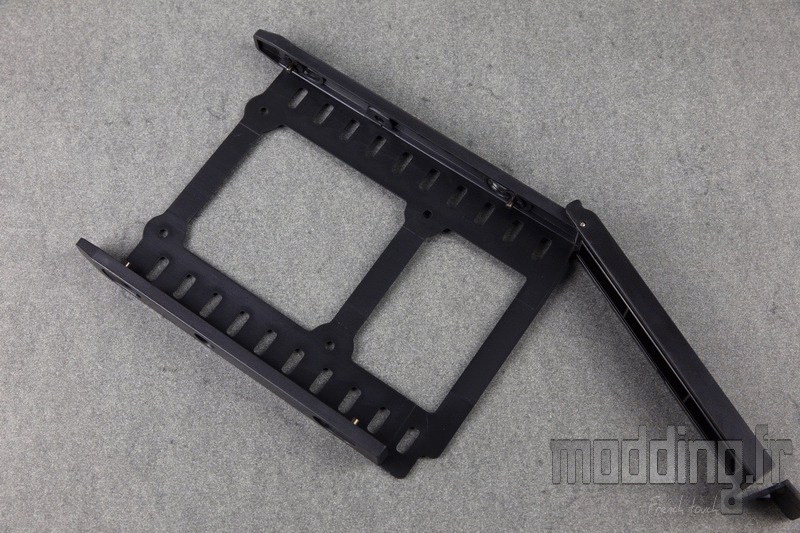

On insère les ergots montés sur silentblocs dans les trous situés sur le coté du disque dur.
Ensuite nous écartons le bord opposé du panier en forçant sur la structure plastique et elle ne se laisse pas faire la bougre!!!
Le tout est d’insérer les ergots opposés dans les autres trous du disque dur et puis c’est tout bon.

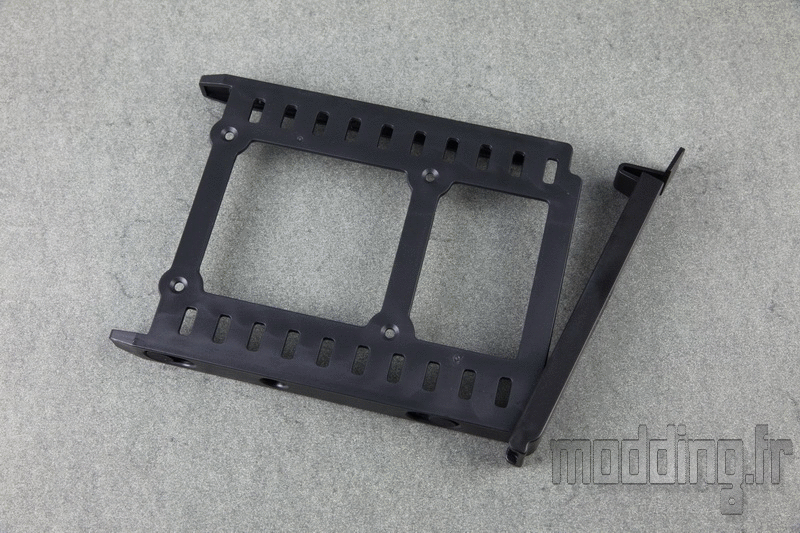

Nous avons aussi la possibilité de monter une unité de stockage 2.5″ au niveau de la cage HDD.
Chaque tiroir est muni de trous dédiés.
La fixation se fait à l’aide de vis M3.
Chez Cooler Master, la mise en place se fait au centre du tiroir, yes!!!
On vérifie à bien orienter l’unité de stockage de façon à avoir sa connectique vers l’arrière du tiroir.

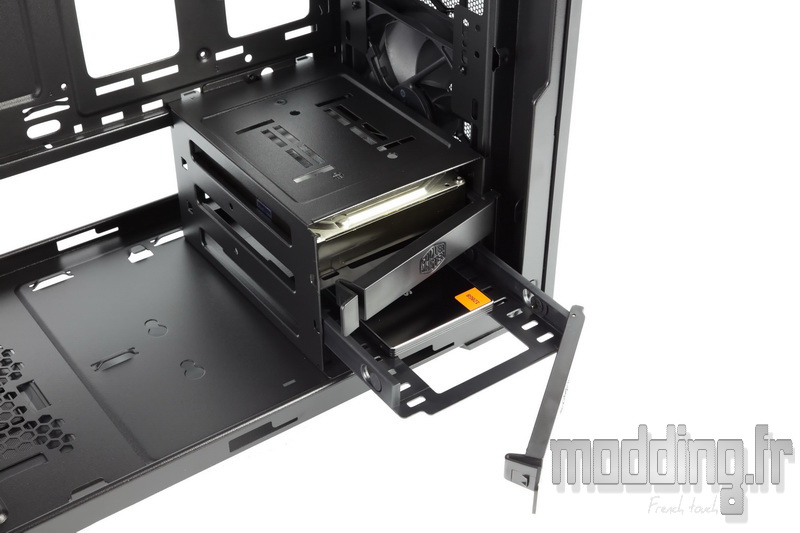

Ne reste plus qu’à glisser le tout au fond de la cage.
On referme l’avant du tiroir pour assurer sa fixation.
De part l’absence de rondelle en caoutchouc, nous évitons de fixer un disque dur 2.5″ sur le support SSD.
Ce dernier comporte deux emplacements : dessus ou dessous.
Les points de fixations étant indépendants d’un emplacement à l’autre.

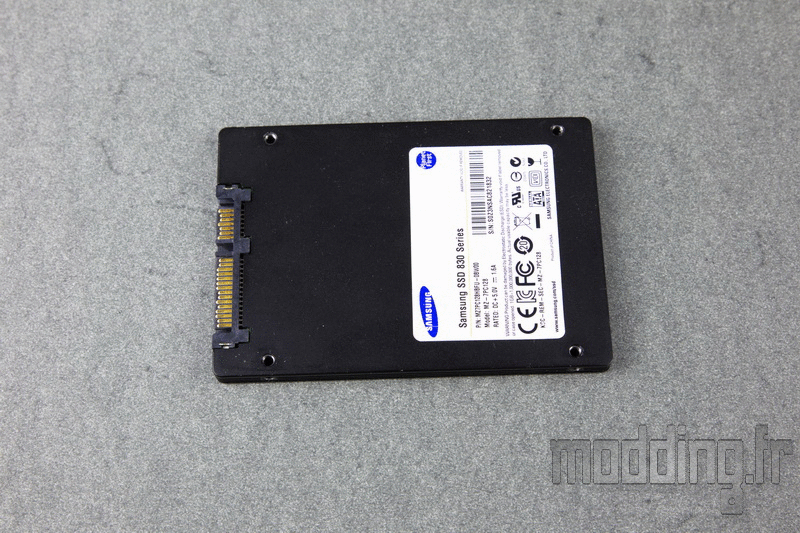

On utilise des vis M3 pour fixer le SSD.
Une fixation sous le SSD pour une mise en place sur la face externe du support et une fixation sur les bords du SSD pour une mise en place sur la face interne du support.

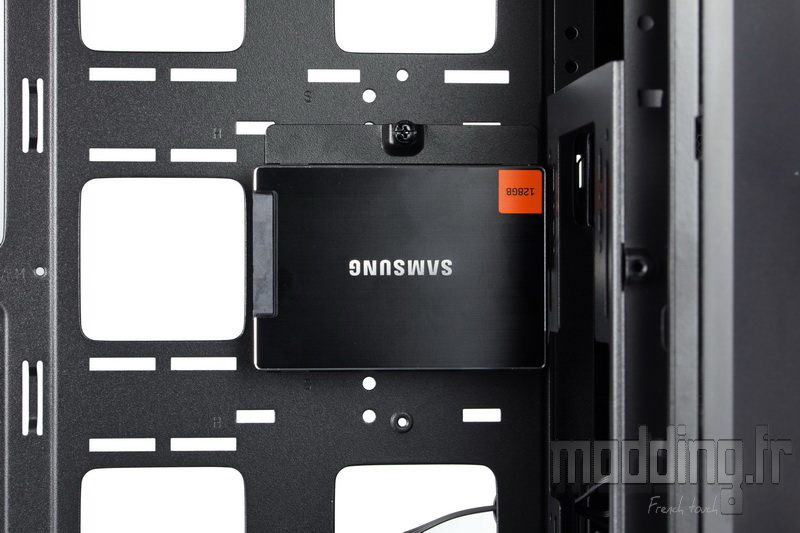

Ne reste plus qu’à visser le support sur l’un des 4 emplacements (5 avec celui au dessus de la cage HDD) dont dispose le boitier.

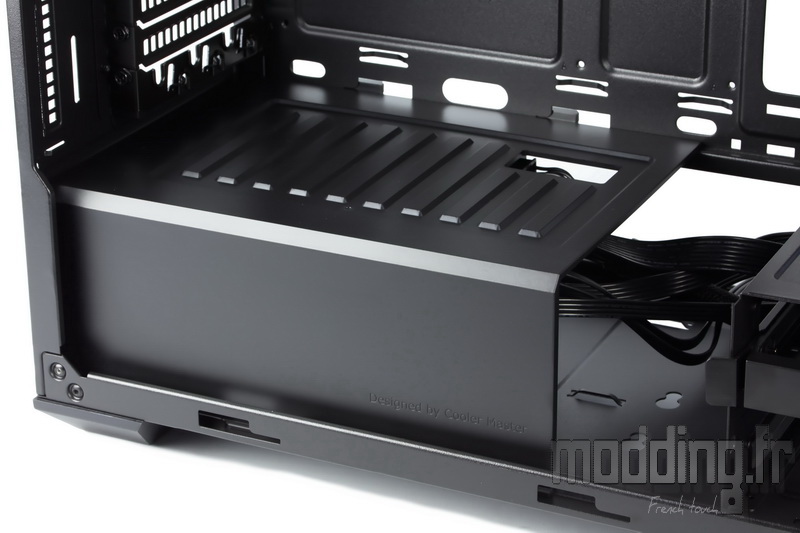

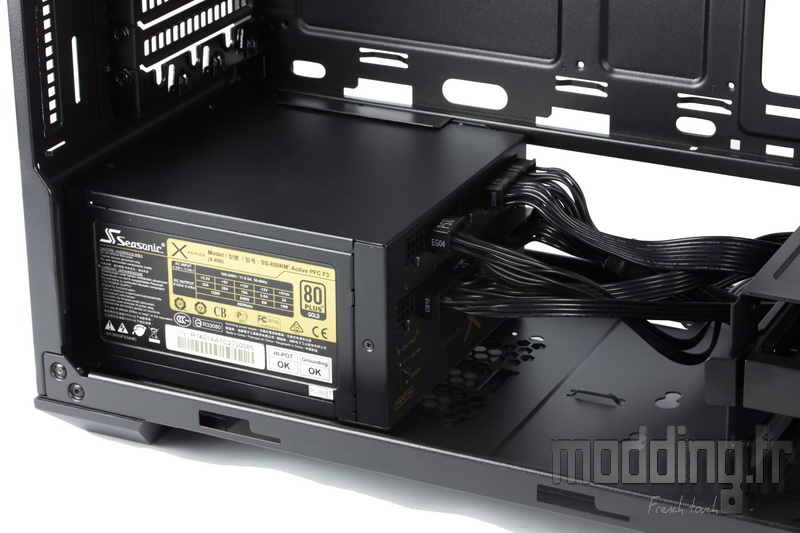

On retire le cache de l’alimentation pour positionner le bloc dans son emplacement…
… Et nous remettons le cache pour dissimuler la présence des câbles branchés sur cette alimentation.
Deux entretoises sont déjà présentes sur le plateau de la carte mère.
Elles intègrent un petit déport facilitant la mise en place de la carte mère.
On utilise des vis 6.32 pour fixer cette dernière.

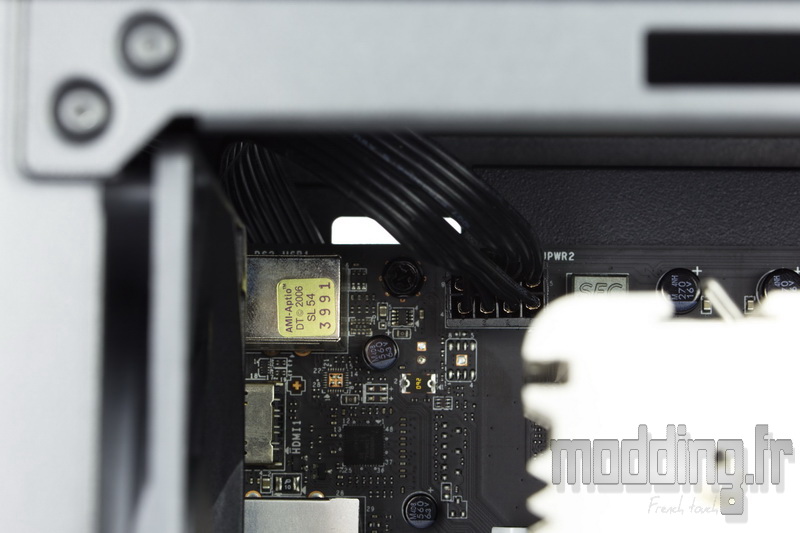

Si on utilise un ventirad au format tour et de part la proximité immédiate du haut du boitier, on conseille de brancher le câble CPU avant de fixer la carte mère sur les entretoises.

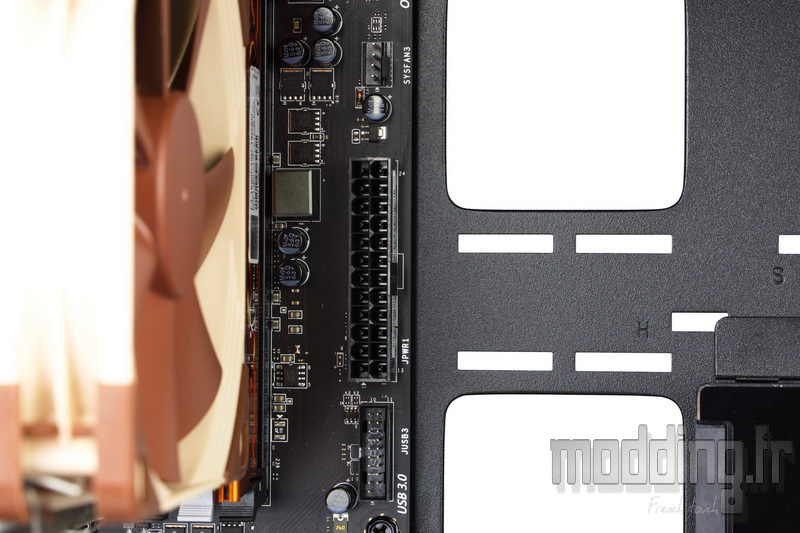

La position de notre prise ATX ne coïncide pas vraiment aux différents passages de câbles, mais vu les dimensions de ces passages…

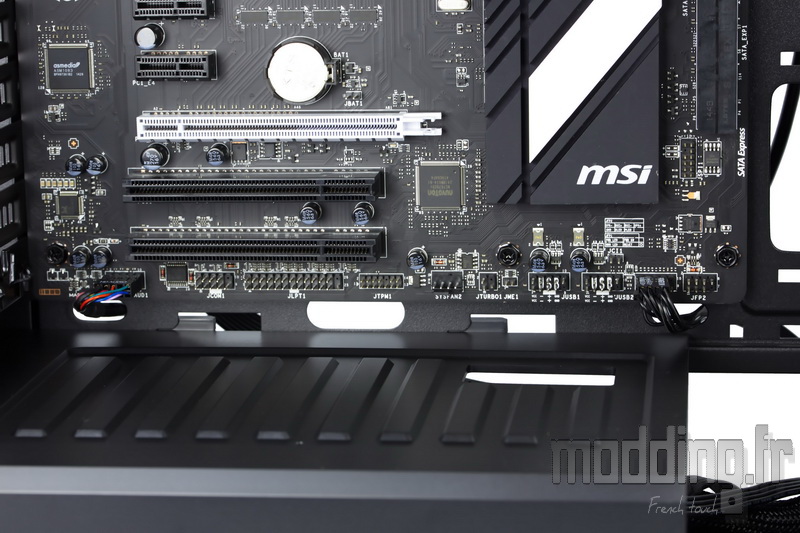

On apprécie la petite taille des ouvertures placées sous la carte mère et idéalement positionnées.
La structure en acier du châssis est assez épaisse pour permettre à Cooler Master de se passer des renforts entre les équerres PCI.
Cela permet d’avoir un accès totalement libre au niveau des sorties de la carte graphique.

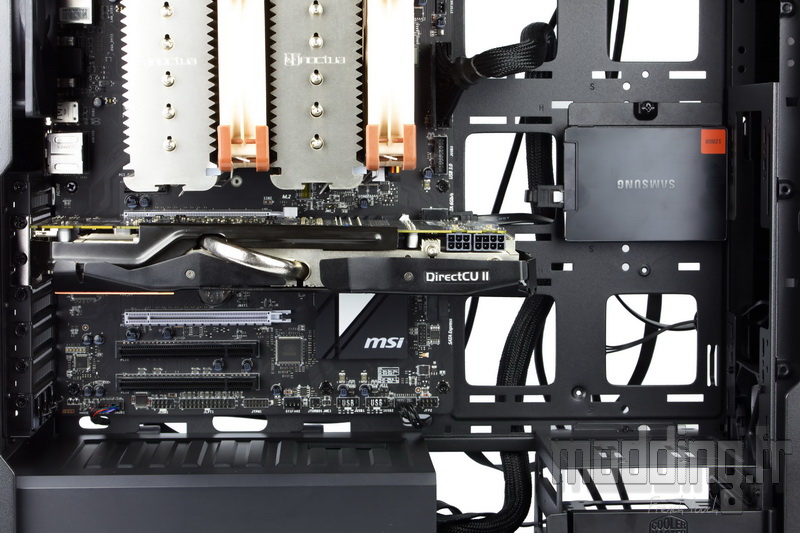

Une place disponible très confortable pour cette carte graphique avec 410 mm.
Bien sûr, cette place diminue en fonction des éléments que l’on dispose à l’avant du châssis : cage HDD optionnelle, réservoir…

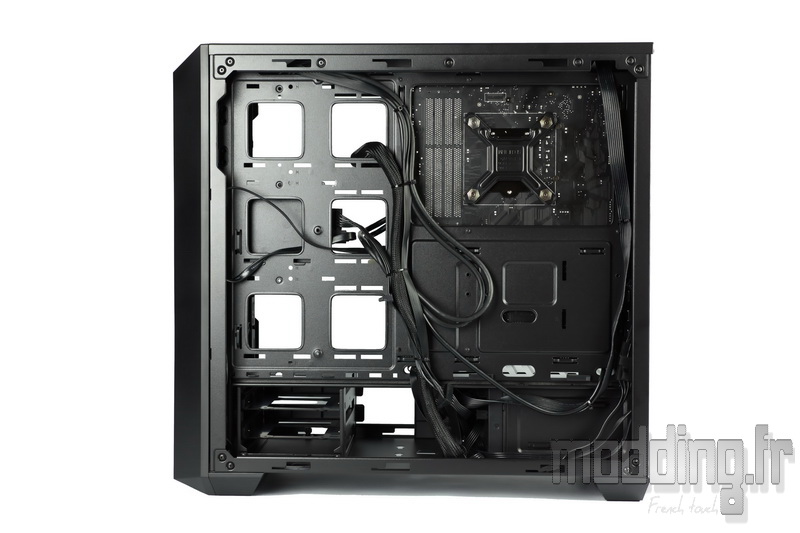

On se fait plaisir quant au rangement des câbles avec les nombreux points d’ancrage et la place disponible.
On essaie tout de même d’éviter que les câbles passent derrière les ouvertures carrées et qu’ils apparaissent au devant du cache d’alimentation.

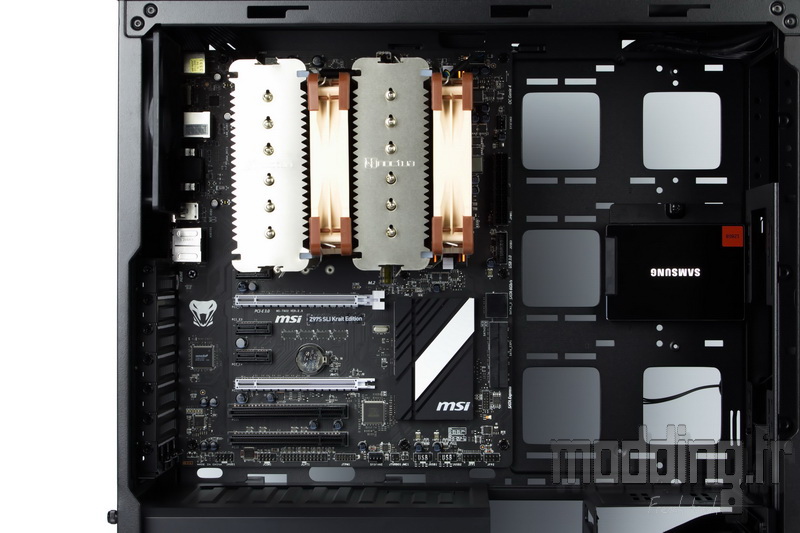

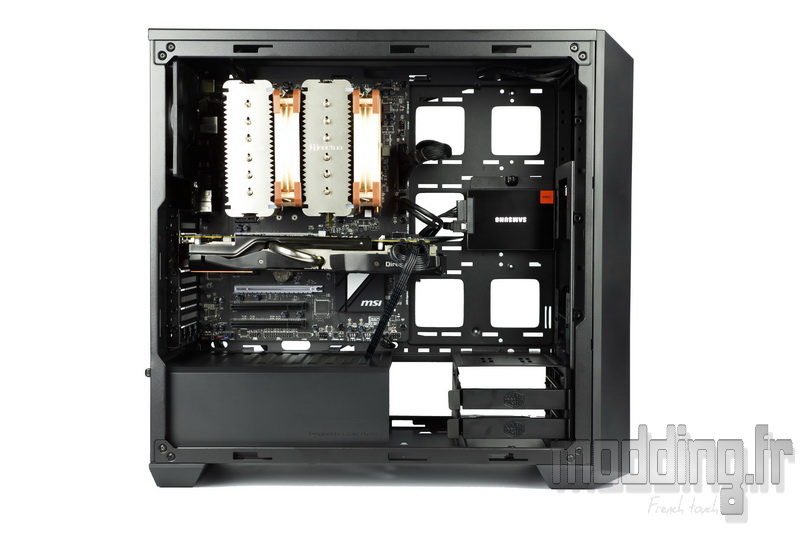

Tout est en place!
Nous avons pris l’option de faire passer le câble PCIe par l’ouverture du carénage.
Vu ainsi, nous avons l’impression d’avoir trop d’ouvertures…. Un vrai gruyère…. Mais une fois la porte controlatérale en place, cette impression s’efface totalement.

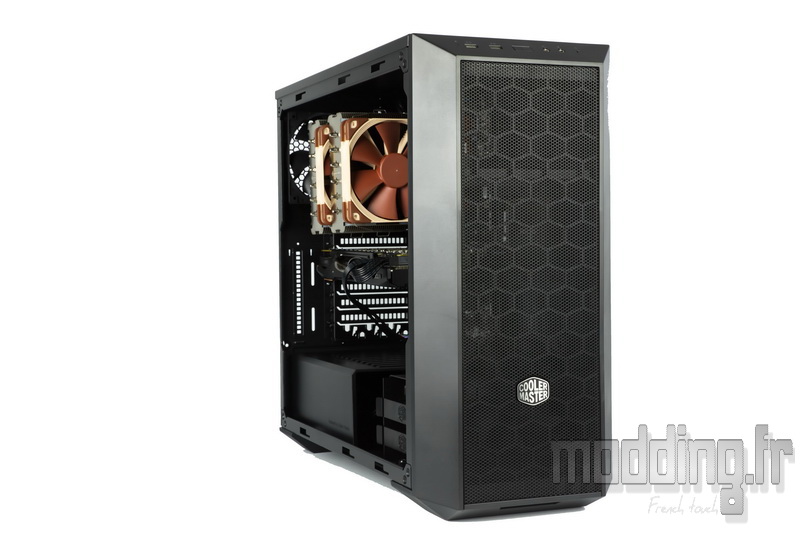

Nous avons 167 mm de place disponible pour le ventirad ce qui convient parfaitement pour une très grande majorité de ce type de refroidissement.
Nous refermons les portes, si nous n’avons pas perdu les vis à main… Et oui! on s’habitue à les avoir solidaires aux portes, ce qui n’est pas le cas de ce boitier.

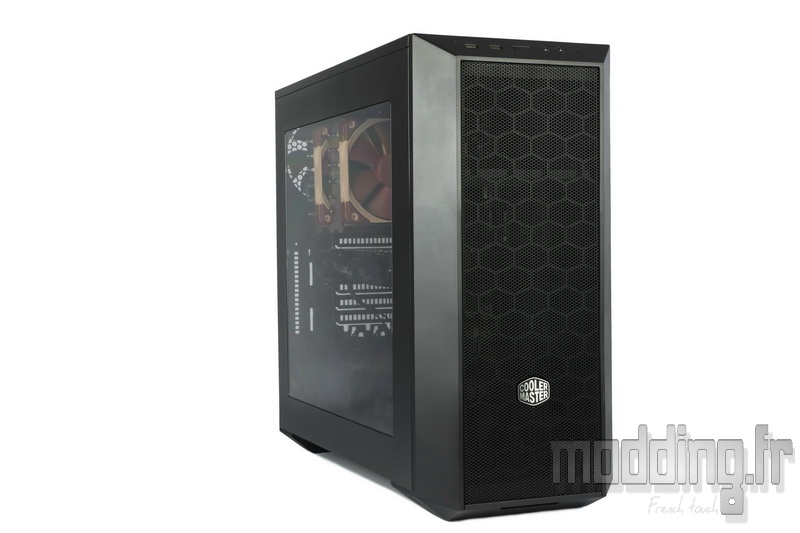

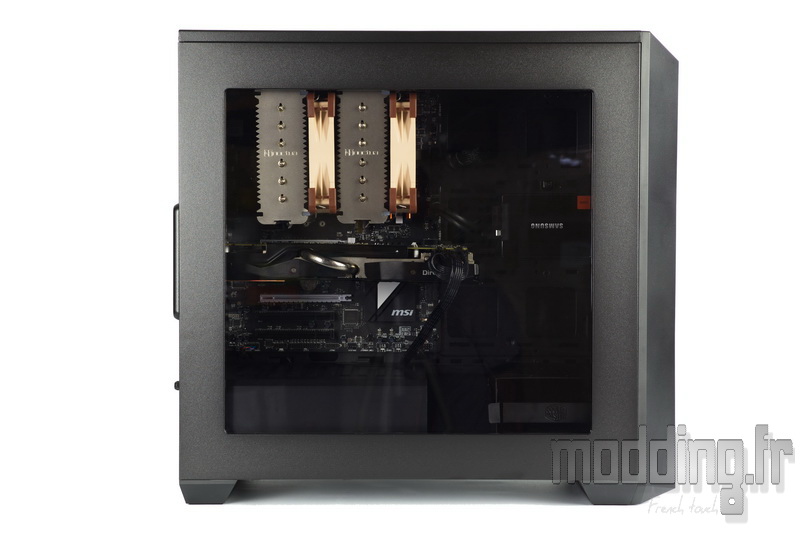

La taille de la vitre permet de profiter pleinement de la config en place.
Elle est même dotée d’un aspect légèrement fumé.
