L’extérieur :

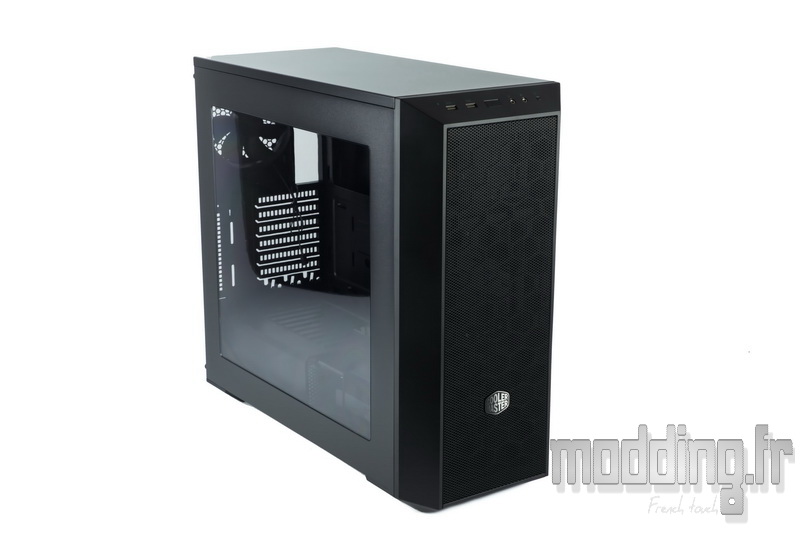

Le MasterBox 5 est un boitier moyen tour doté d’un design assez classique avec des formes anguleuses notamment au niveau des bords de sa façade.
Il mesure 220 mm de large sur 500 mm de profondeur pour une hauteur de 475 mm.
Il est constitué de plastique et d’acier et pèse environ 7.5 kg.
Nous vous présentons la version noire munie de sa porte vitrée.
Pour ceux qui veulent un boitier encore plus sobre, Cooler Master propose le même style mais avec une porte pleine.
Une troisième version est proposée mixant le blanc au noir avec une façade pleine dotée d’un aspect miroir.

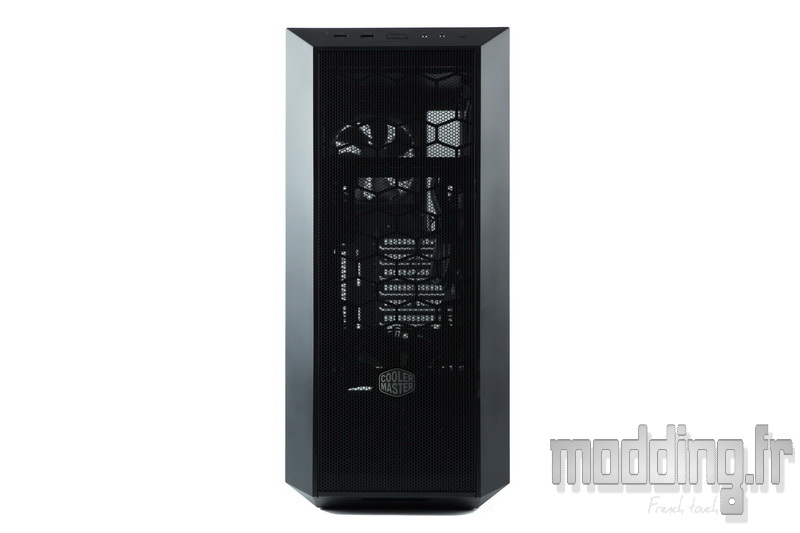

Ici, la façade est dotée d’une grille Mesh qui occupe toute sa surface.
Point de cache baie 5.25″ se dissimulant dans la structure de cette grille.

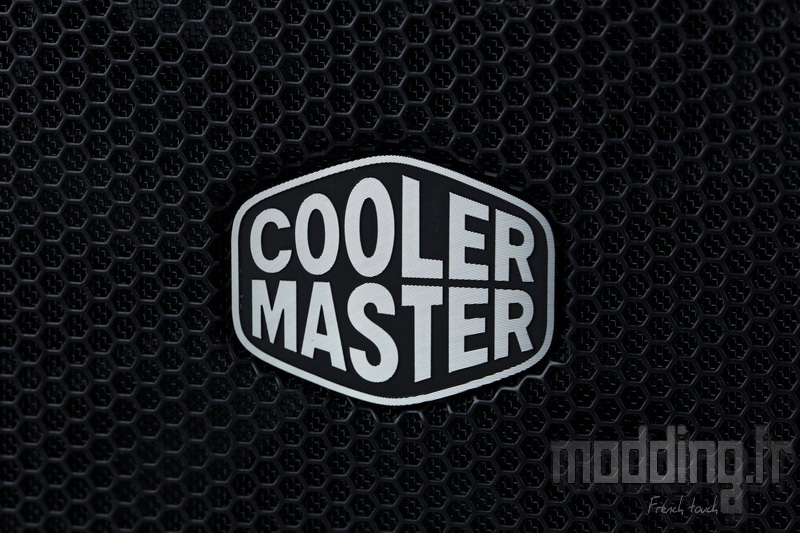

Dans le tiers inférieur, nous avons une plaque métallique arborant le logo Cooler Master.
Les larges rebords de la façade sont en plastique.
Ils partent en biseau vers le châssis accentuant ainsi le design anguleux du MasterBox 5.

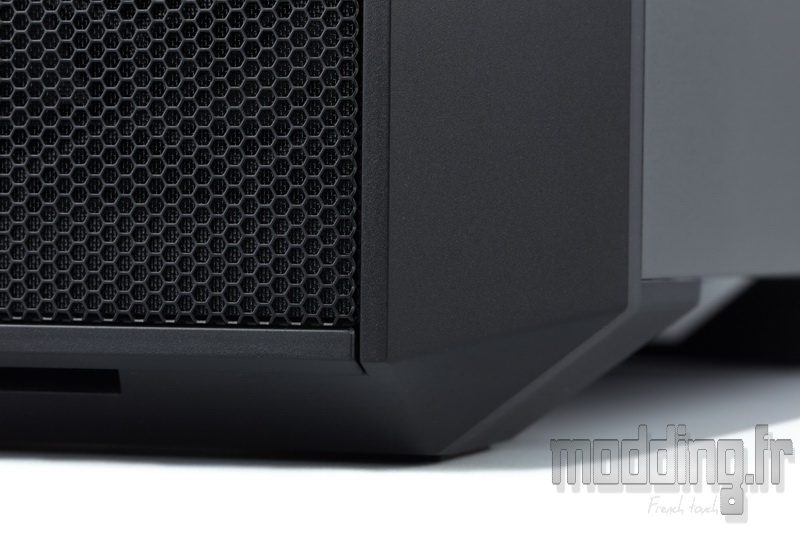

Même au niveau de la base, nous retrouvons ces angles avec l’apparition de formes triangulaires comme si le boitier avait subi une tessellation… à l’instar du Master Case 5.
Ces larges bords semblent projeter en avant la grille Mesh donnant une certaine dynamique à l’ensemble du boitier.

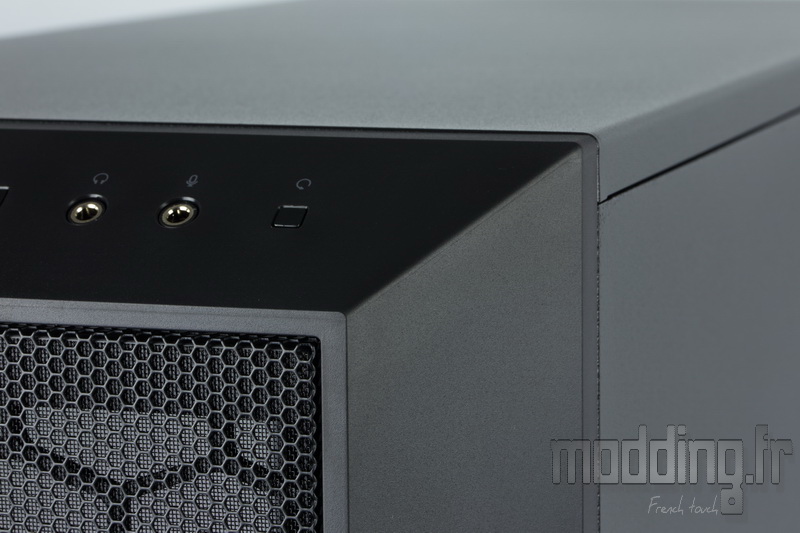

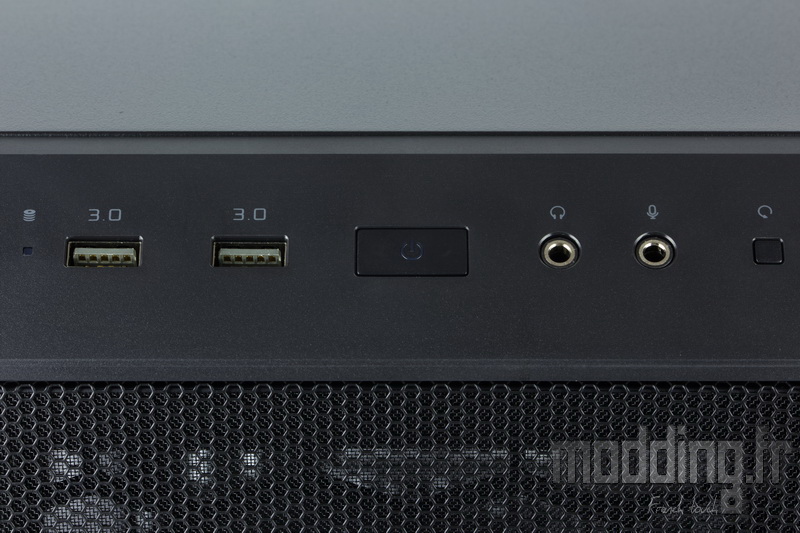

Sur le rebord supérieur de cette façade, nous avons le panneau des connectiques du boitier avec de gauche à droite :
- Led d’activité disque
- 2 ports USB 3.0
- Bouton Power avec sa Led
- Prises audio
- Bouton Reset
On note le petit détail qui va bien, afin de rester dans les tons monochromes, au niveau des ports USB 3.0 qui troquent leur habit bleu pour une couleur grise.

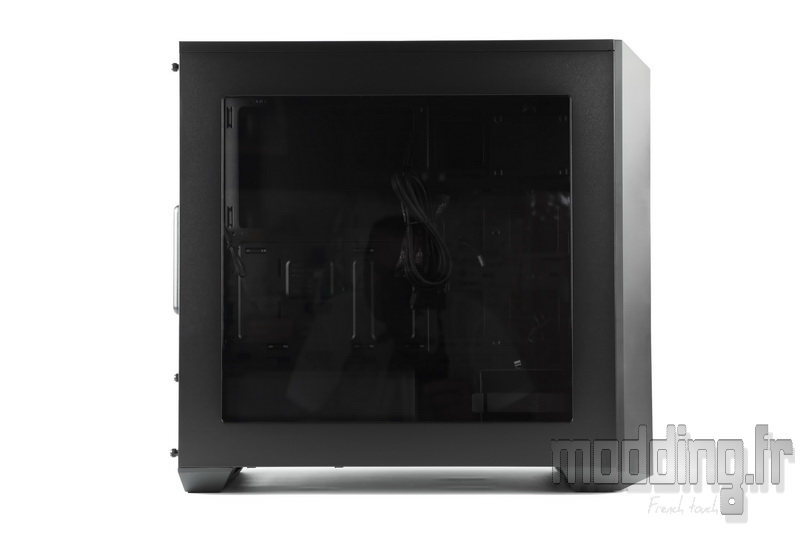

La porte principale est doté d’une large vitre.
Elle mesure 340 mm sur 360 mm et arborent des coins arrondis au minimum pour rester en cohésion avec le design général du boitier.

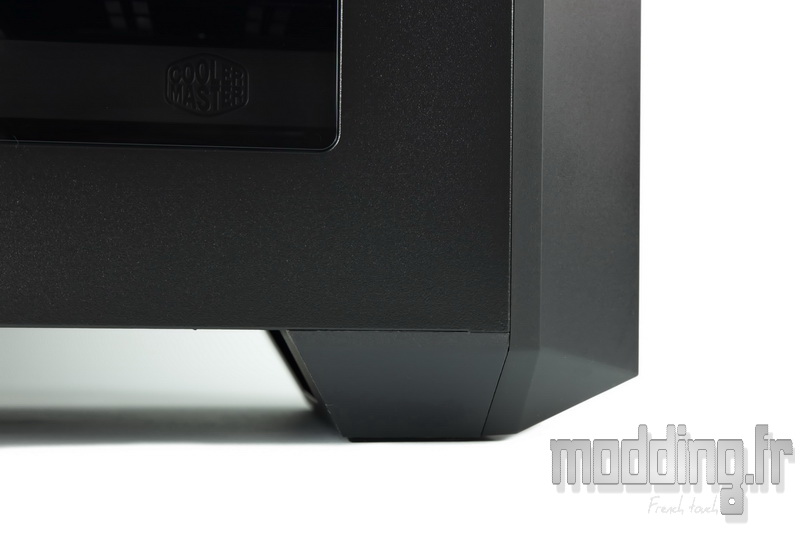

Les pieds sous forme d’arceaux relèvent le boitier de 32 mm.

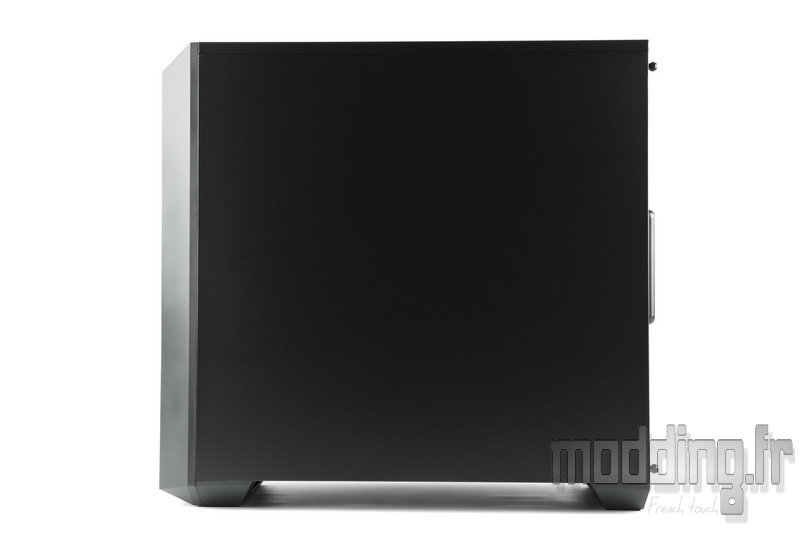

La porte controlatérale est totalement pleine.

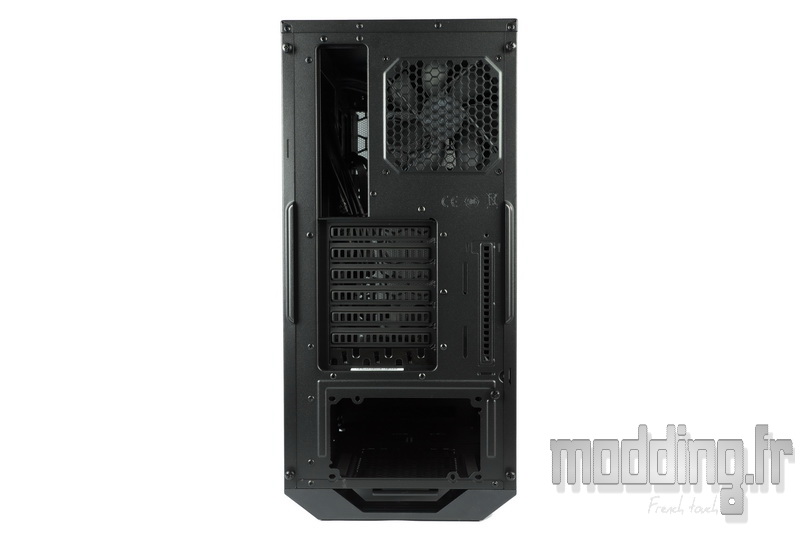

L’arrière du MasterBox 5 présente une disposition classique des emplacements.

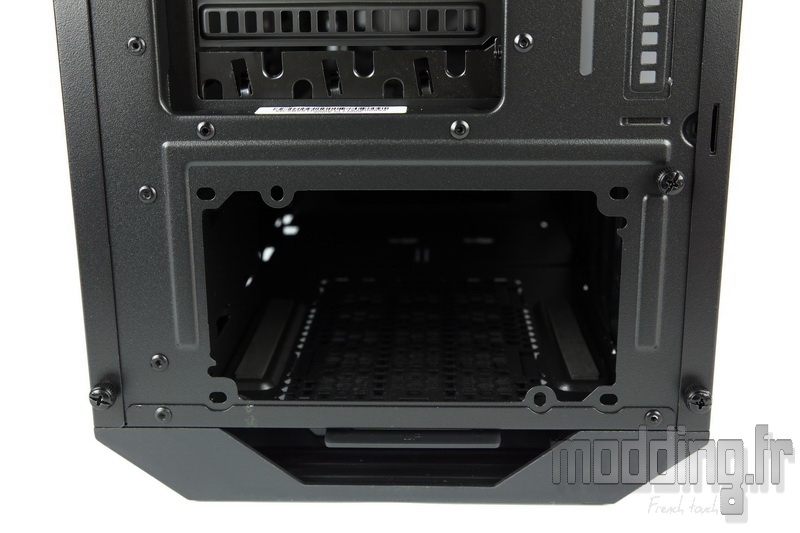

Nous retrouvons ainsi l’emplacement de l’alimentation en partie basse.

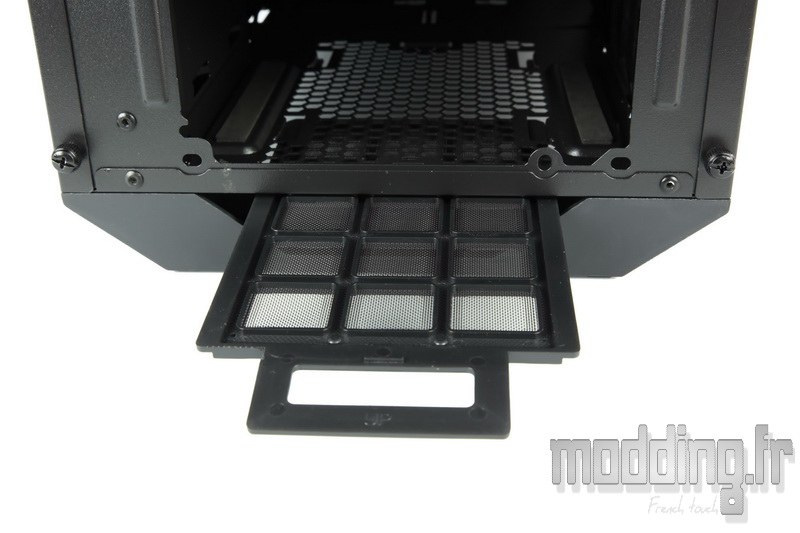

Au centre de la structure en plastique présente à la base du boitier, nous avons une ouverture qui intègre le tiroir filtre dédié à l’alimentation.

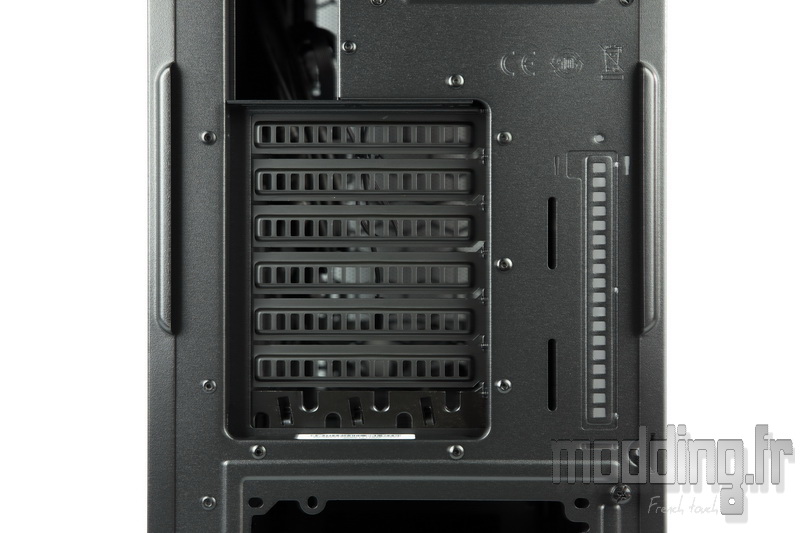

Plus haut, nous trouvons les 7 ports d’extensions avec à leurs cotés une huitième équerre en position verticale.
Elle permet de placer la carte graphique parallèle à la carte mère. Il faudra pour autant se munir d’un riser pour assurer sa connexion sur le port PCIe.

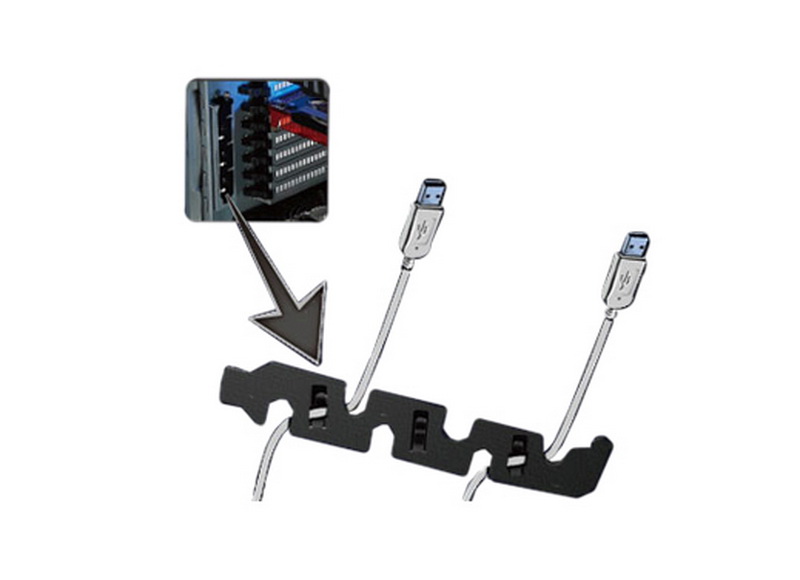

Les équerres sont ajourées mais on remarque que la plus basse est doté d’un design particulier… Il s’agit du concept StormGuard qui permet de sécuriser les périphériques en faufilant leur câble au sein des petites ouvertures de l’équerre.

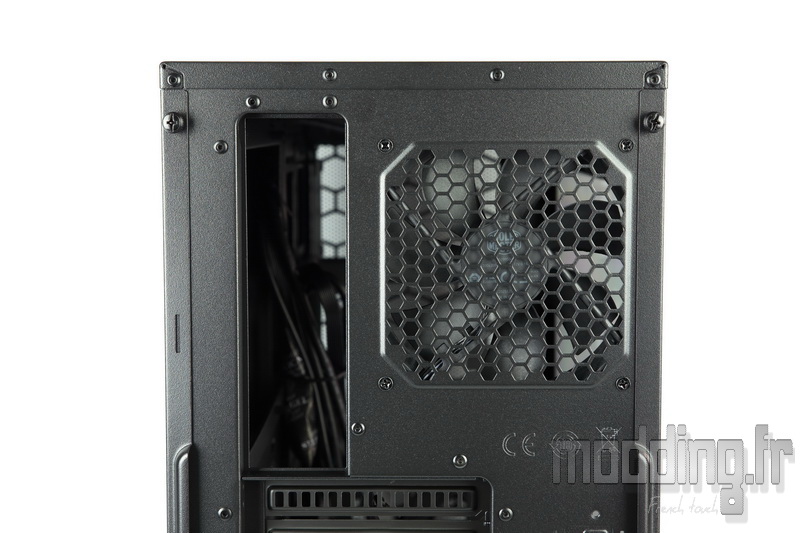

Tout en haut, nous avons l’emplacement de l’I/O Shield et un emplacement pour ventilateur en 120 mm.

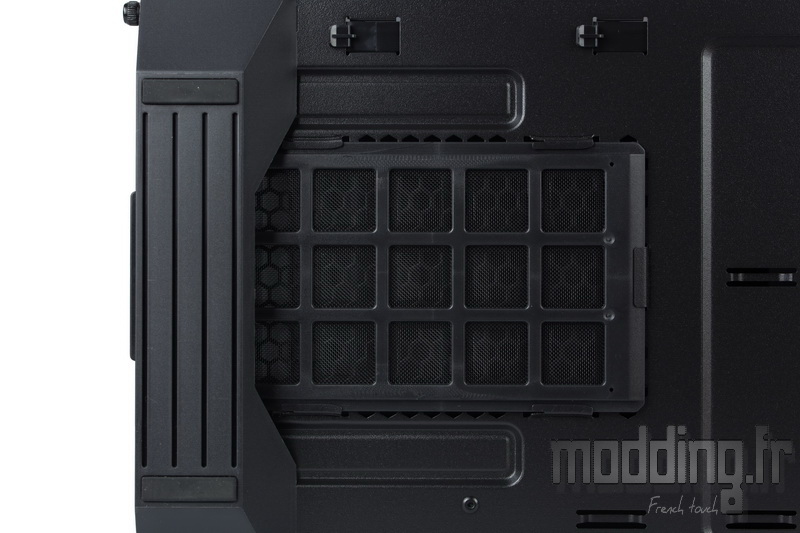

Sous le boitier, on retrouve le filtre dédié à l’alimentation.

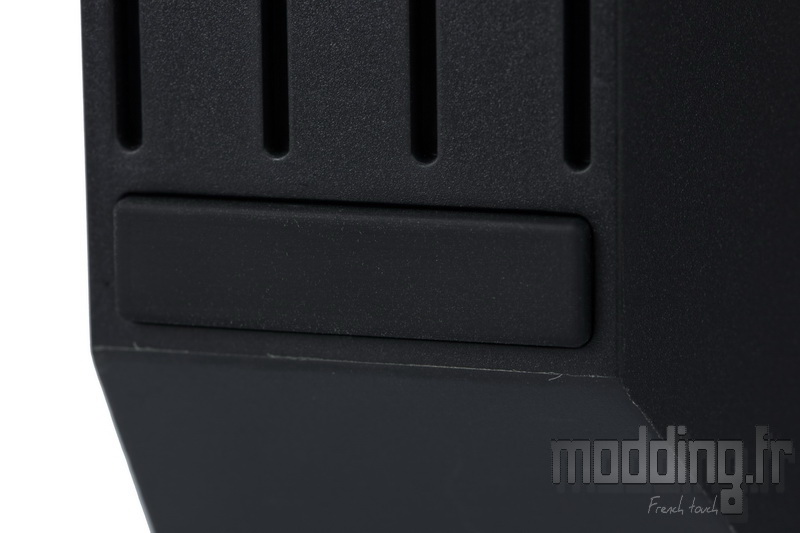

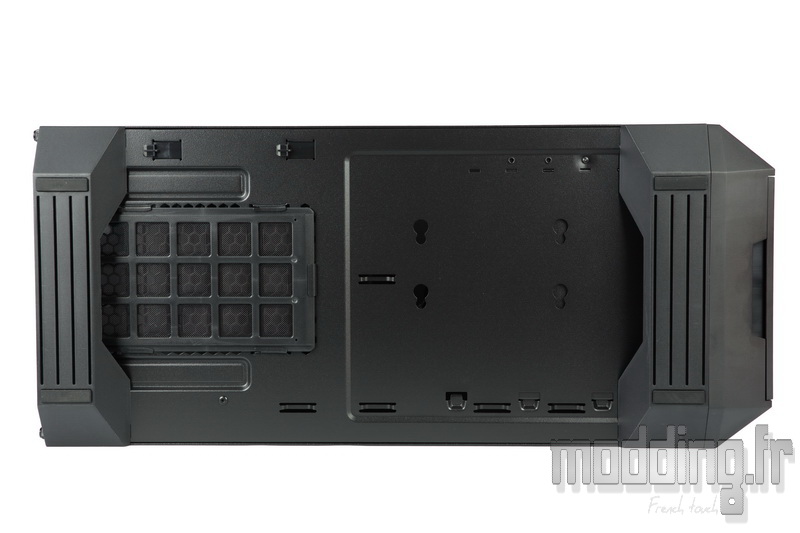

Le MasterBox 5 est doté de deux arceaux en plastique fixés sous le châssis faisant fonction de pieds.
Ces arceaux reprennent le design général avec les angles biseautés.
Ils sont dotés de patins en caoutchouc pour caler le boitier sur le sol et assurer la filtration des vibrations.

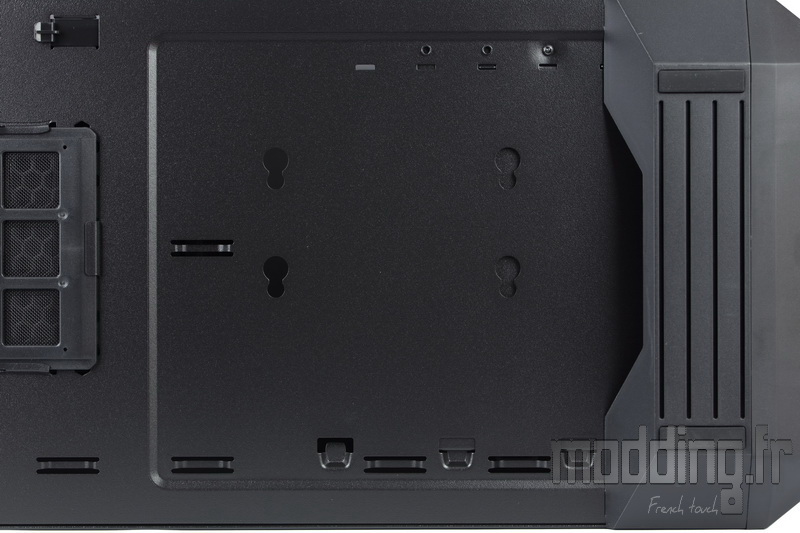

Sur la partie avant de la base du châssis, nous notons la présence de points de fixation pour un disque dur 3.5″.
On remarque aussi la présence de plusieurs points d’ancrage du coté des coulisses.
Pour finir, on distingue trois trous taraudés vers la porte principale qui permettent de décaler la cage HDD +/- vers l’arrière.
Une petite ouverture prend place sous la façade et plus exactement en arrière de la grille mesh.
Elle permet de désolidariser cette dernière du reste de la structure plastique de la façade afin d’atteindre les ventilateurs placés à l’avant.
Plus de détails dans la section démontage…

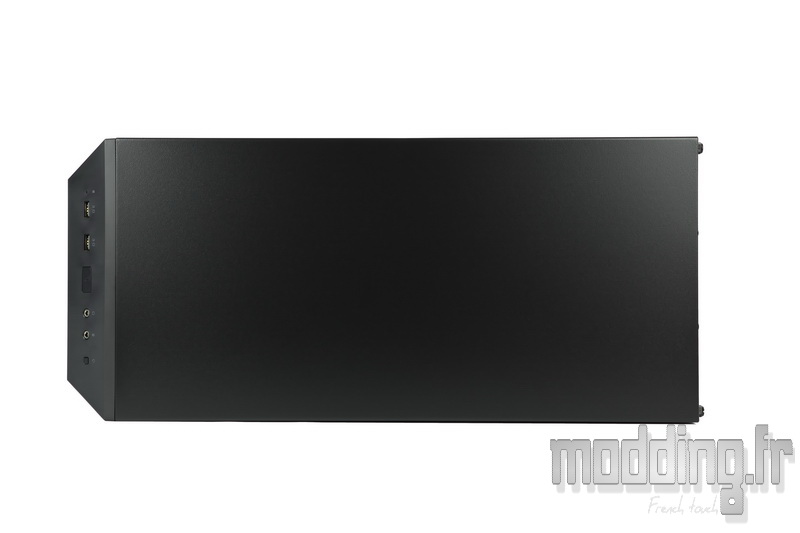

Peu de chose à dire au niveau du Top du boitier si ce n’est qu’il est plein sans une seule ouverture.
Ce qui laisse suggérer l’absence d’emplacement pour ventilateur dans la partie supérieure du châssis.
