Démontage :

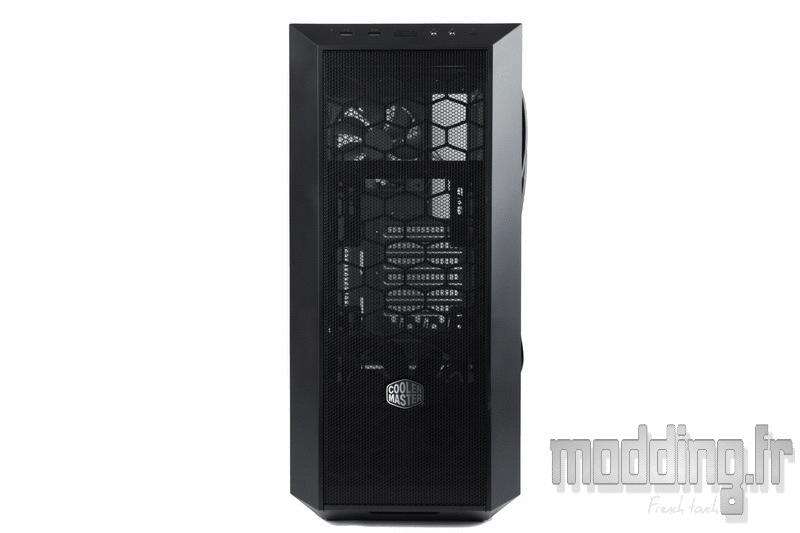

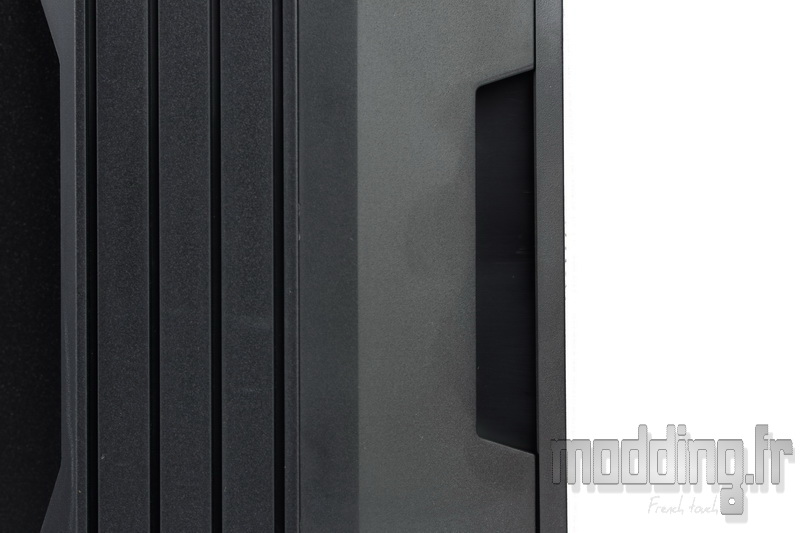

Sous le boitier, nous avons vu qu’il existe une petite ouverture qui se positionne plus exactement sous la grille Mesh.
Elle permet de pouvoir retirer cette dernière en tirant vers soi.
Ainsi sans avoir à démonter la façade, nous avons un accès direct à l’emplacement de la ventilation avant du boitier.

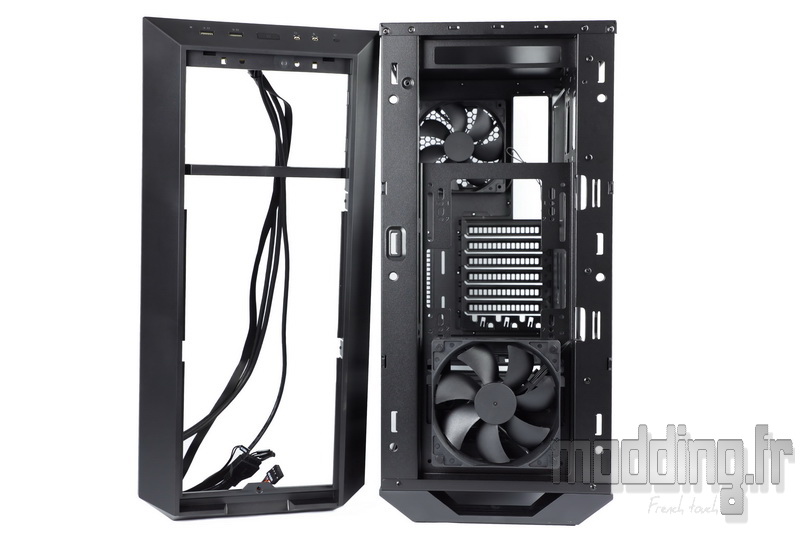

La façade est fixée au châssis par 6 clips.

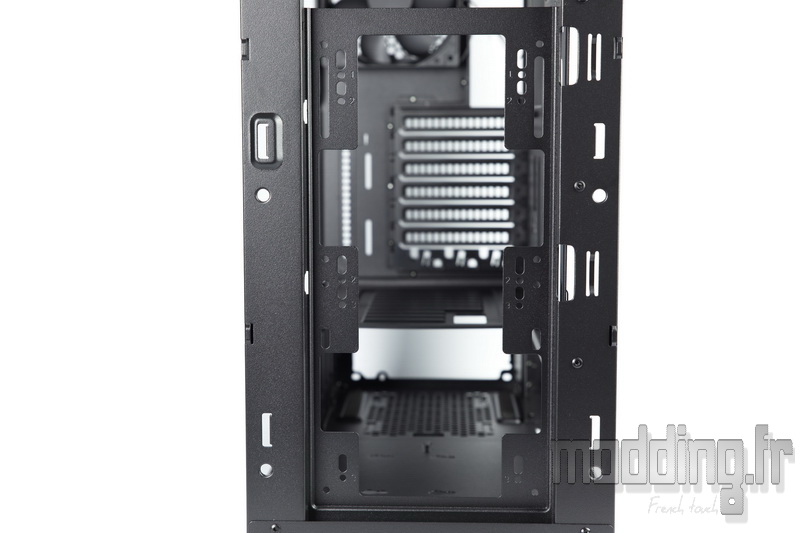

L’emplacement de la ventilation avant permet de fixer deux ventilateurs en 120 mm ou en 140 mm.
La forme oblongue de certains trous permet d’ajuster la position en hauteur d’un radiateur 240 ou 280 voire 360 en disposant du support optionnel pour le troisième emplacement de ventilateur.
On remarque aussi la présence de deux autres points d’ancrage sur le devant du châssis du coté des coulisses !!! Nous allons manquer de colliers Serflex…

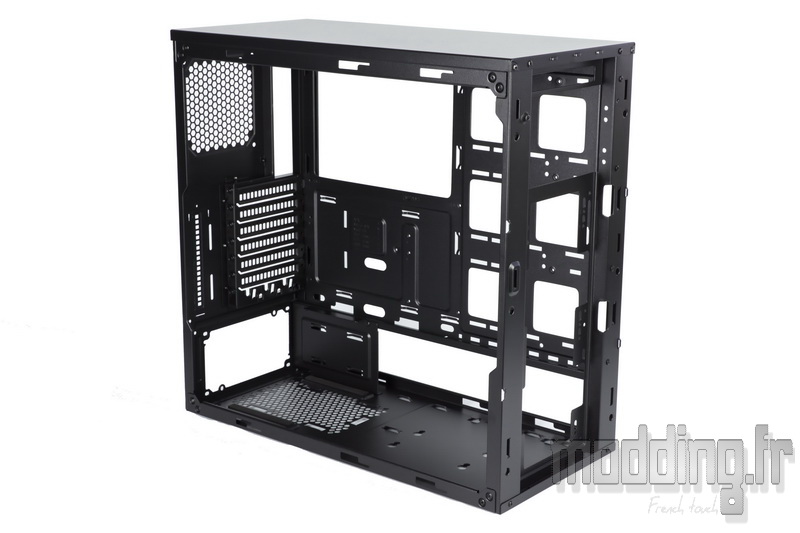

Le reste des éléments du châssis est fixé par des rivets.

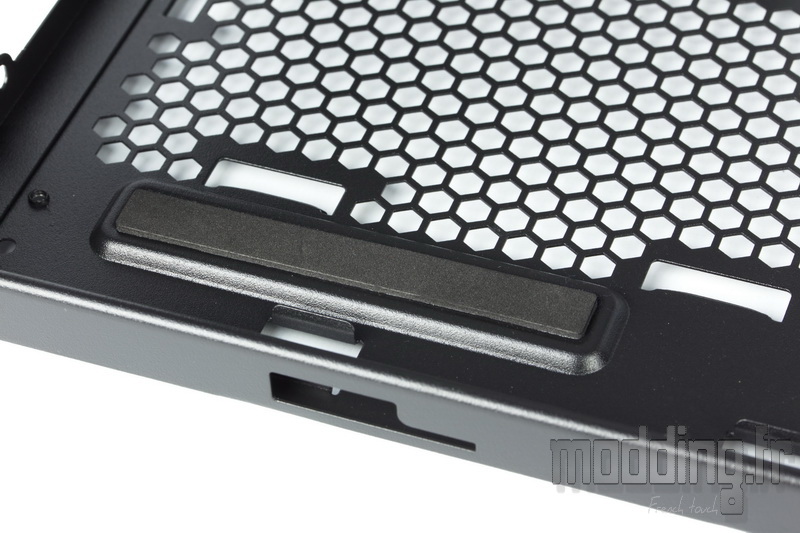

L’emplacement dédié à l’alimentation est doté de deux bandes en mousse pour accueillir sereinement le bloc.

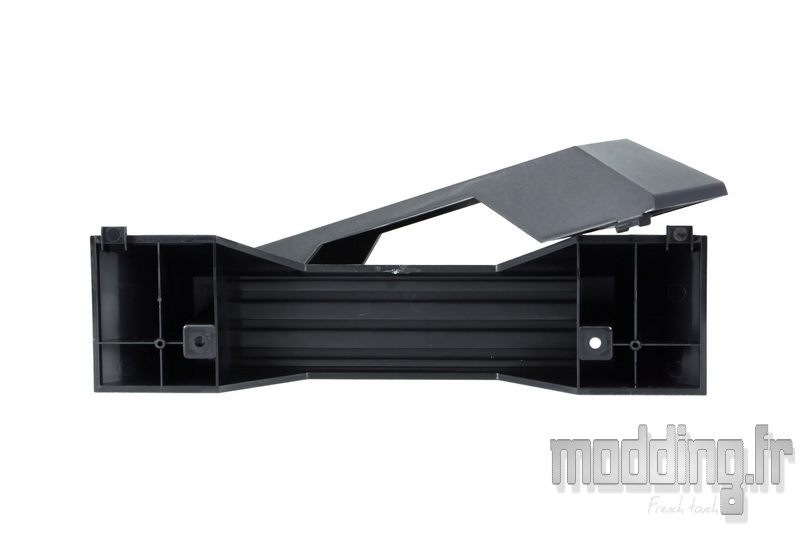

Chacun des larges pieds en plastique du MasterBox 5 est fixé par deux vis 6.32.
Ces dernières sont dissimulées sous les patins en caoutchouc.

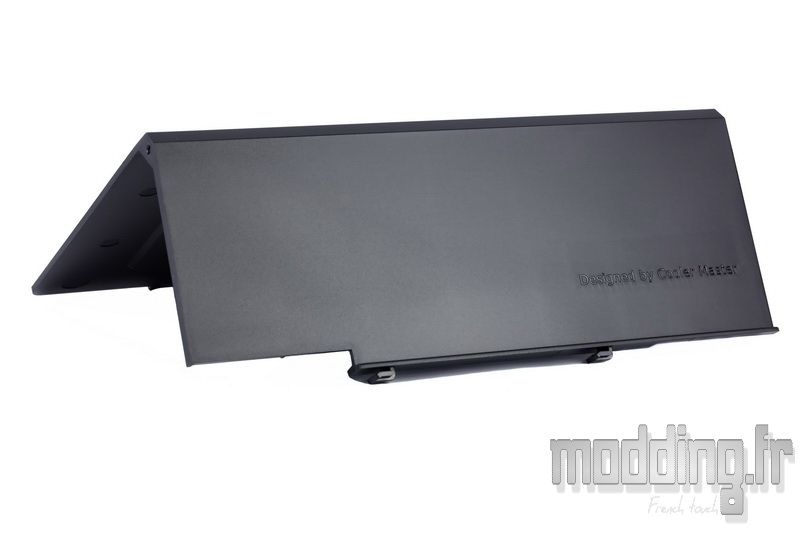

Le cache alimentation est fixé à l’arrière du boitier par une vis à main.
Nous avons deux crochets sur chaque bord de la structure qui viennent s’insérer au niveau du châssis.

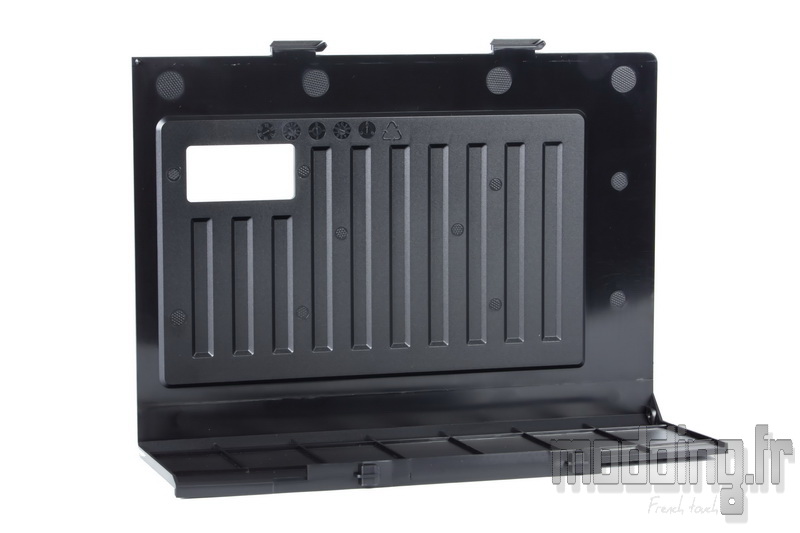

La face interne du cache.

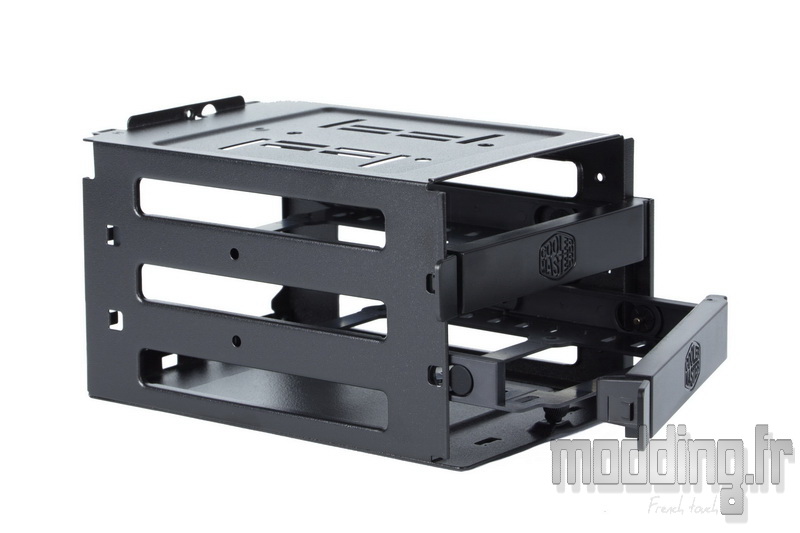

La cage HDD avec ses deux tiroirs pour unité de stockage 3.5″ / 2.5″.
On distingues les nombreux trous présents sur son plateau supérieur ainsi que l’un des points d’attache arrière.

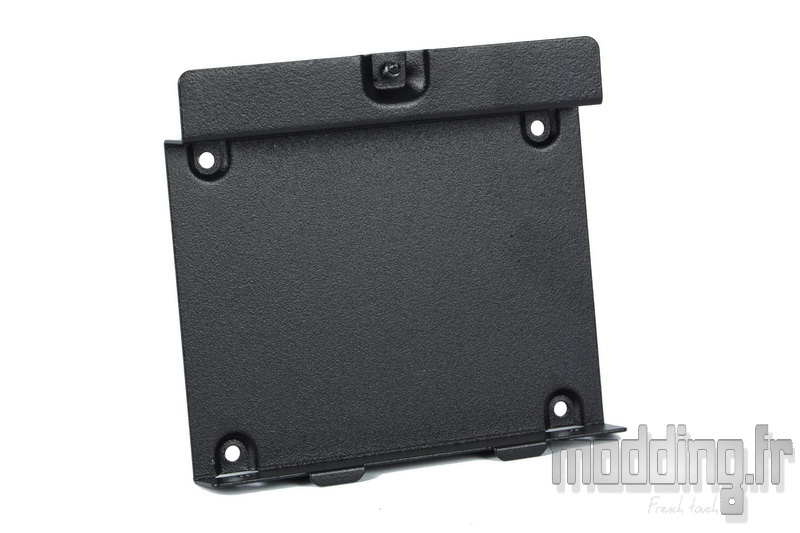

L’unique support SSD mais qui peut accueillir deux unités 2.5″.

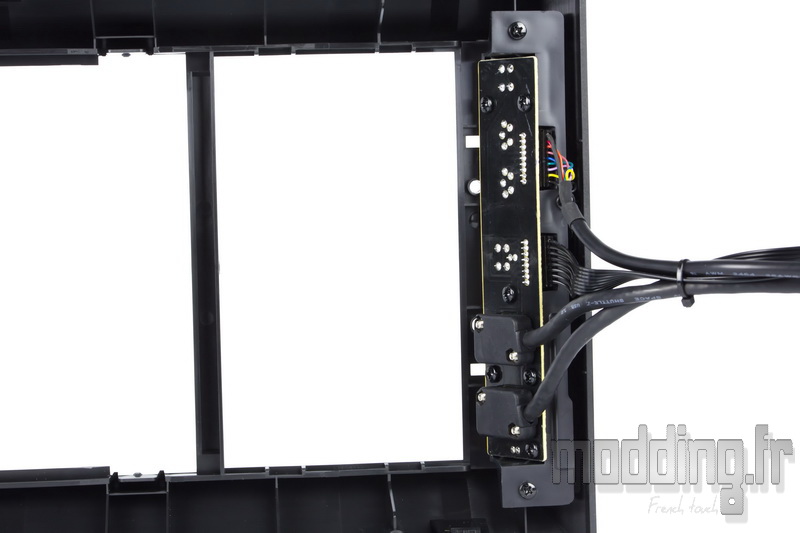

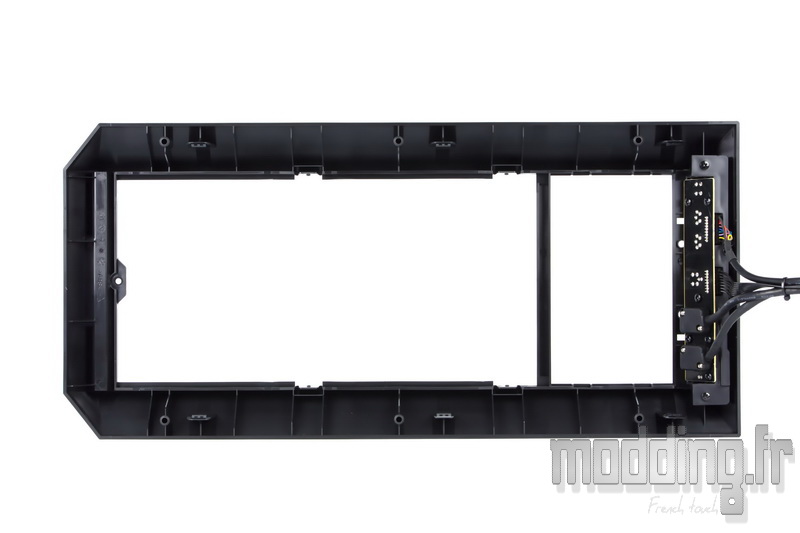

La structure en plastique de la façade.
On note la présence d’une barre transversale qui délimite en fait l’emplacement de la baie 5.25″.
Le panneau avant est fixé à cette structure par deux vis.
Les câbles sont tous noirs.

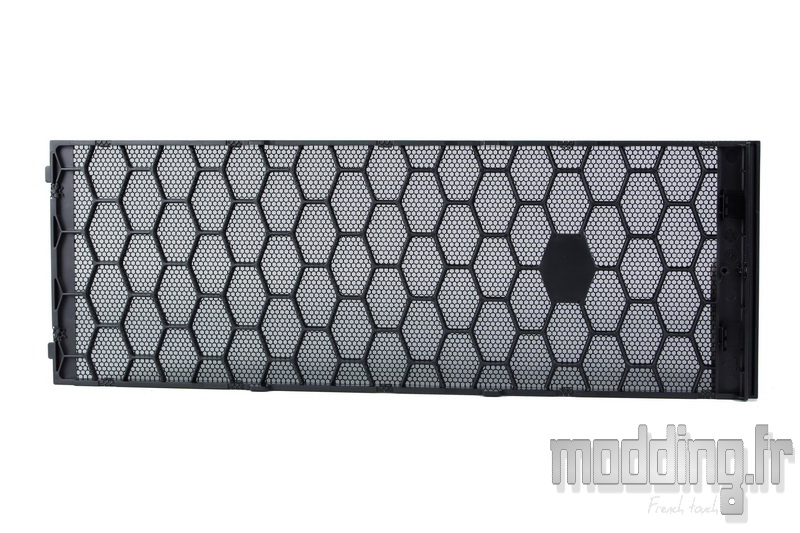

La grille Mesh de la façade.
Une autre grille Mesh optionnelle intègre les deux caches baie 5.25″ comme nous avons pu le voir sur le dessin du carton d’emballage.

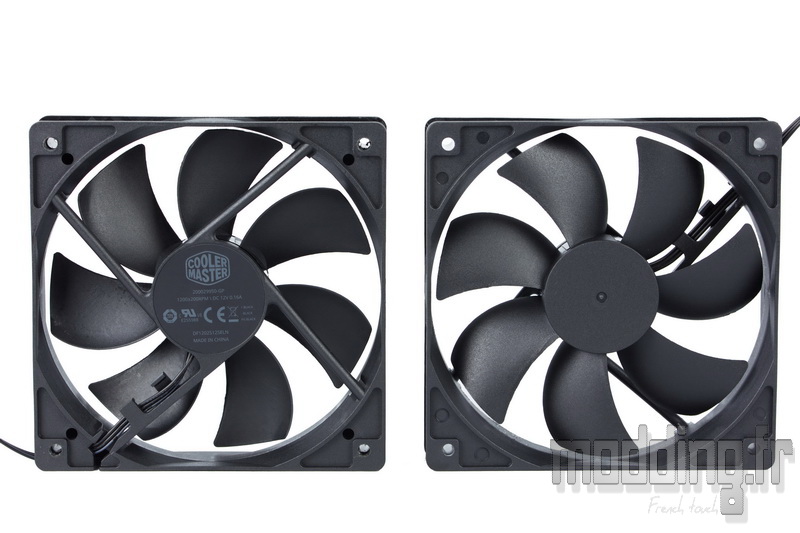

Deux ventilateurs en 120 mm, avec le cadre et les 7 pales de couleur noir mat.
Modèle : DF1202512SELN
Vitesse de rotation de 1200 tr/min (+/- 200 tr/min).
Le câble mesure 300 mm et se termine par une prise 3-pins.
