Le ventirad : Hyper 612 V2
Le radiateur au format tour est bien protégé par des cales en mousse.
Vue de dessus, nous avons le logo de la marque inscrit en relief sur la dernière ailette.
De part et d’autre, nous avons les 6 caloducs.
Caloducs en cuivre en forme de U qui traversent la multitude d’ailettes dont est composé le radiateur.
Nous remarquons des petites ouvertures en forme de X autour de chaque caloducs. C’est la technologie baptisée X-Vent qui guide le flux d’air le long des caloducs créant ainsi un vortex optimisant le refroidissement des caloducs.
Ce sont pas moins de 31 ailettes en aluminium qui englobent les caloducs.
Au niveau de la face qui reçoit le ventilateur, les ailettes adoptent une forme incurvée pour un meilleur guidage du flux d’air à travers celles-ci.
Les caloducs font 6 mm de diamètre.
La base du U que forment ces derniers crée la base du ventirad.
Base protégée par un film plastique que l’on s’empresse de retirer…
Pour découvrir la deuxième technologie majeure de cet Hyper 612 V2, à savoir le CDC (rien à voir avec C2C….).
Sous ces trois lettres, nous avons le Continuous Direct Contact Technology! Nous connaissions déjà le principe de mettre directement en contact la surface des caloducs avec le processeur.
Cooler Master optimise le principe en juxtaposant les 6 caloducs pour former ainsi une base homogène sans espace libre (ou du moins très infime….).
Nous verrons lors des tests, l’efficacité du système.
Le système est chapeauté par une structure en aluminium qui permet de contribuer au refroidissement et , dans le même temps, intègre le système de fixation de l’Hyper 612 V2.
D’un coté nous avons une vis.
A son opposé nous trouvons une ouverture qui se clipsera à un ergot de la patte de fixation.
Le système est maintenu par une agrafe métallique.
La troisième innovation majeure se situe au niveau du design global de l’Hyper 612 V2.
Le radiateur mesure 160.4 mm de hauteur pour 139 mm de large sur 102 mm de profondeur.

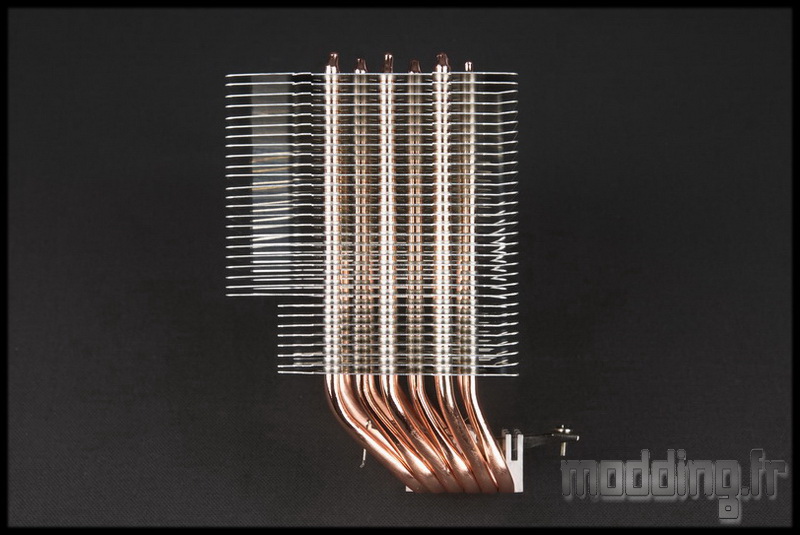

En vue de profil nous avons l’impression qu’une tornade a souffler sur le radiateur!!! L’ensemble des ailettes se retrouvent alors décalé par rapport à la base du ventirad.
L’intérêt est d’avoir une compatibilité totale avec les barrettes mémoires, du moins pour celles placées de ce coté (on pense au Socket 2011).
De l’autre coté, les 8 premières ailettes du bas ont été amputé d’une partie de leur surface pour assurer une compatibilité avec différentes cartes mères.
Sur une vue de face, nous voyons en fait que les ailettes sont constituées en 2 groupes avec du coté gauche une inclinaison vers le haut et coté droit une inclinaison vers le bas de la partie distale des ailettes.
Sur la face opposée, les ailettes adoptent un design en forme de V contribuant à l’optimisation du flux d’air.
C’est ici que l’on voit que la fixation d’une second ventilateur n’est pas envisagée. Pour autant le profil des ailettes intègre le système de fixation à ce niveau aussi.
La fixation du ventilateur est des plus simple!
Deux choix s’offrent à nous.
Le système classique avec les agrafes métalliques. Nous mettrons en place les patins en caoutchouc directement sur le cadre du ventilateur. La largeur totale passera à 150.1 mm en comptant le déport lié aux agrafes.
Version “naked”.
Version “carénée”.
Deuxième option qui s’offre à nous est l’utilisation des profils plastiques noires.
On visse alors les profils sur le ventilateur à l’aide des 4 vis fournies dans le bundle.
On met en place les patins en caoutchouc sur la face interne. Sans eux, l’ensemble ne tient pas en place sur le radiateur.
Il ne reste plus qu’à clipser le tout une fois le radiateur en place sur la carte mère.
