Les caractéristiques :
La taille de la boite est plutôt impressionnante et correspond à la longueur du radiateur de notre modèle. Le Fractal Design Celsius S36 prend place dans un carton noir à peine souligner d’un bandeau bleu. C’est sobre et cela colle bien à l’image qu’on a de la marque.

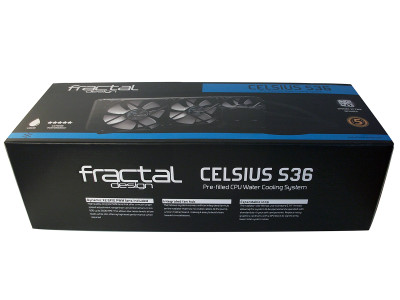

Une grande partie de la face principale est occupée par la photo de l’AIO qui reste plongé dans la pénombre pour maintenir le mystère…
Dans le coin supérieur, nous avons le logo de la marque tandis que la partie droite spécifie le nom du modèle. La marque annonce la couleur avec 5 étoiles et la mention “extreme performance”. On trouve également la mention des 5 années de garantie.
Au dos de la boite, nous avons une photo qui se concentre sur le bloc CPU. Une légende présente les principales caractéristiques du Celsius S36.
Un petit tableau met en avant les deux modes de régulation disponible auto/pwm.
Les spécifications du kit sont reportées sur l’un des côtés de la boite.
Nous retrouvons les dimensions ainsi que les sockets compatibles nativement. Le TR4 est absent, car il nécessite un bracket Asetek spécifique, fournit avec les processeurs Threadripper, qui n’est pas fourni avec le Celsius S36.

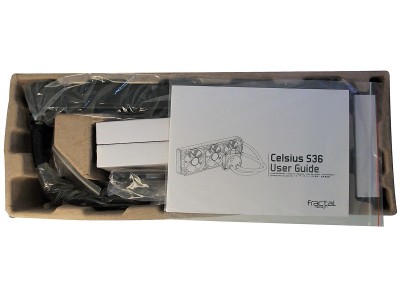

Les éléments de l’AIO sont bien rangés dans un panier en carton thermoformé prêt à accueillir tout ce beau monde.
La pompe, le radiateur ainsi que les tuyaux sont protégés par un emballage en plastique, tandis que les ventilateurs prennent place dans des étuis en carton.
Dans le bundle, nous avons une notice d’information sur la garantie qui est portée à cinq ans.
Le manuel d’installation se présente sous la forme d’un livret.
Les schémas en couleurs sont nombreux et très explicites. De plus la traduction en français des quelques explications est disponible.

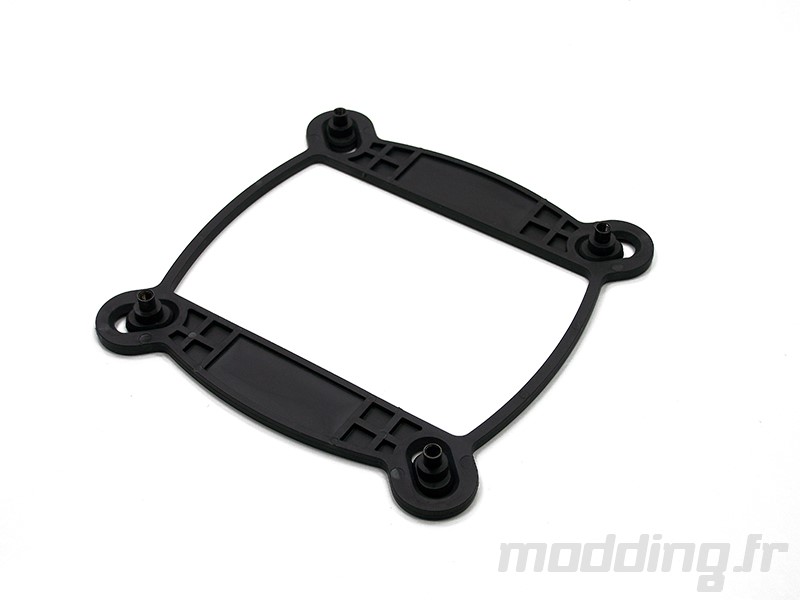

Le Water Celsius S36 reprend un système de fixation commun à la plupart des AIO qui reposent sur une base Asetek. On trouve donc la backplate en plastique spécifique au Socket Intel et plus précisément aux Sockets 115x et 1366.

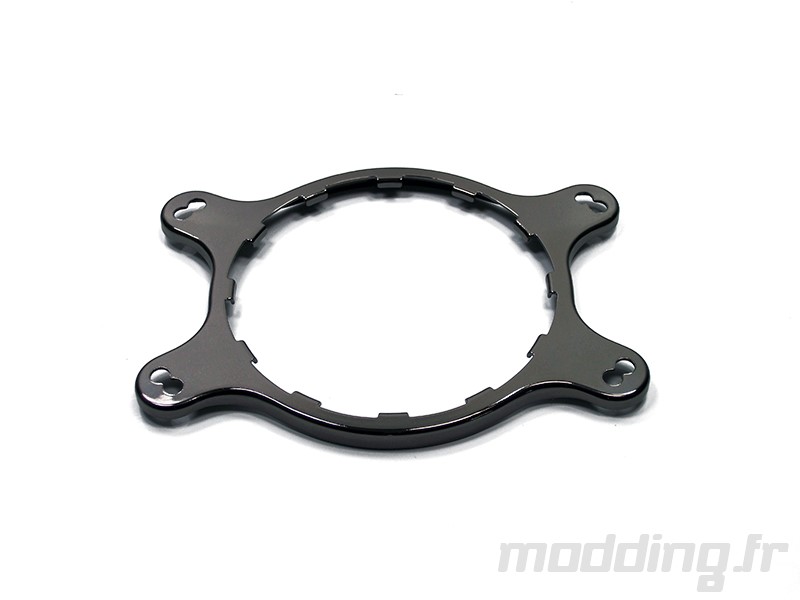

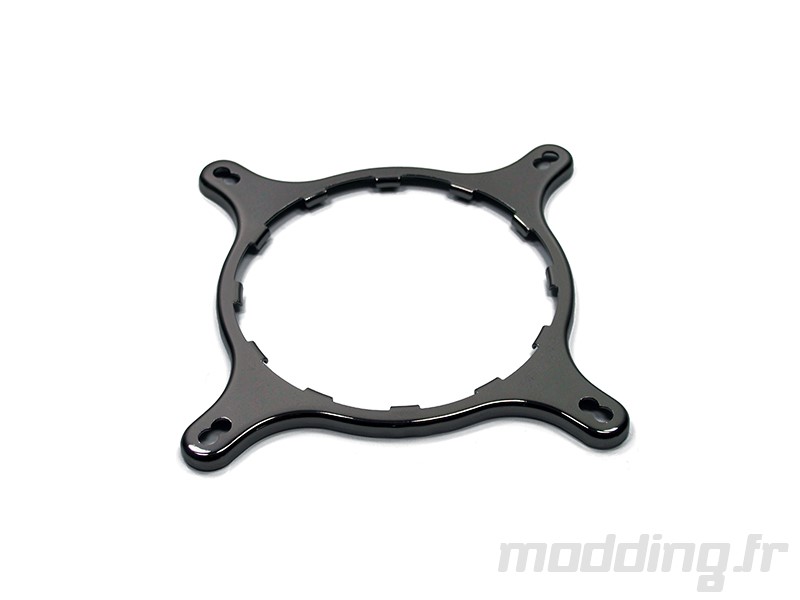

La plaque de fixation dédiée aux Socket Intel.
La plaque de fixation dédiée aux Socket AMD (hors TR4)
Un système de plots en plastique permet de maintenir en place l’une ou l’autre plaque au niveau de la pompe. Nous y viendrons plus en détail dans la rubrique consacrée au montage.

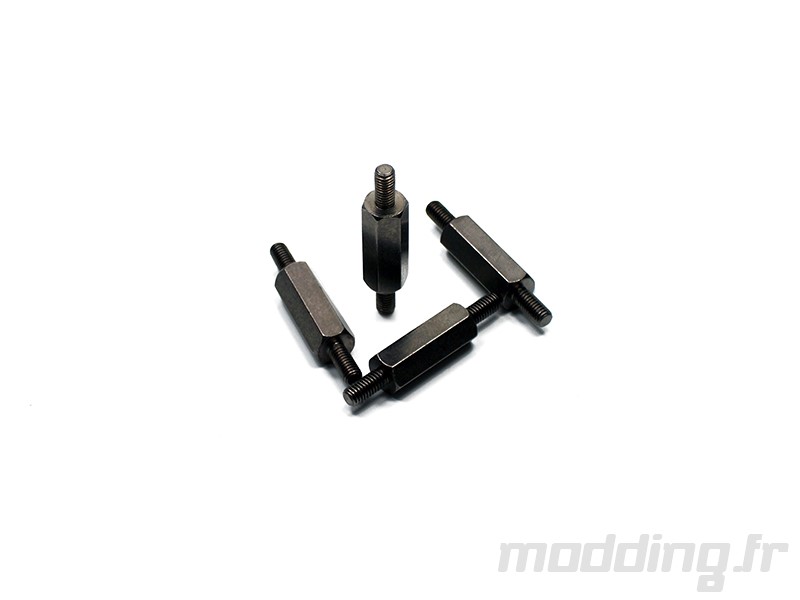

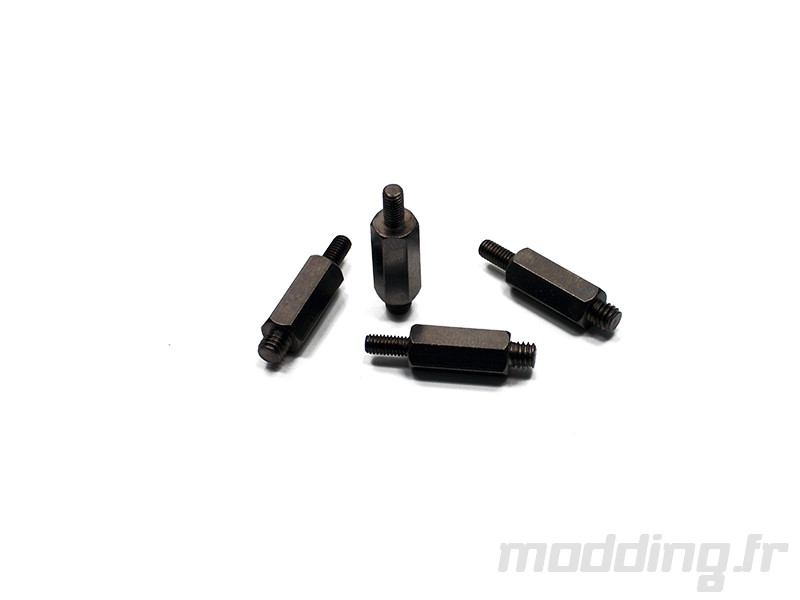

Les entretoises pour les Sockets Intel 115x et 1366.

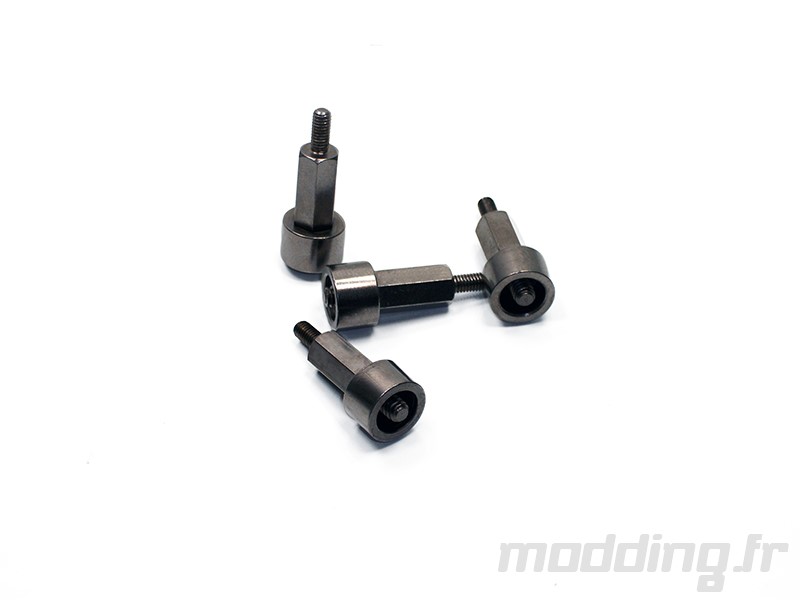

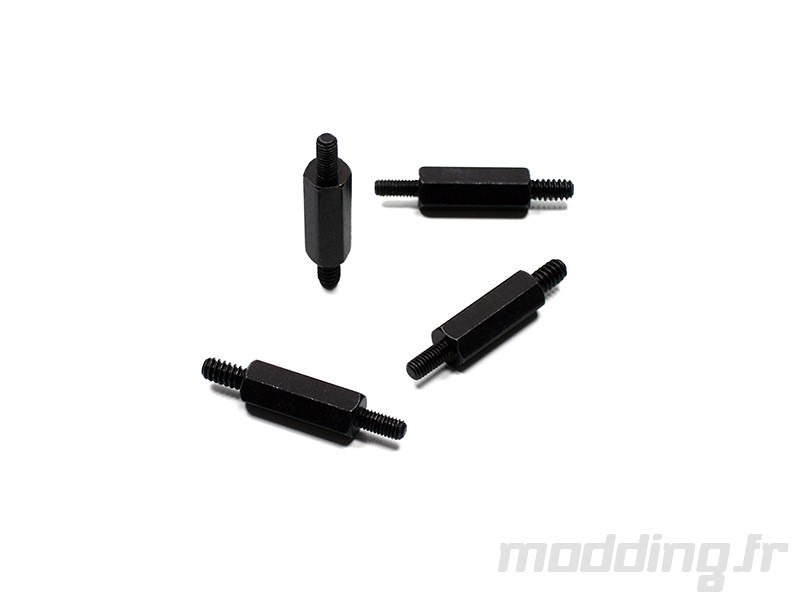

Les entretoises spécifiques au Socket 20xx.

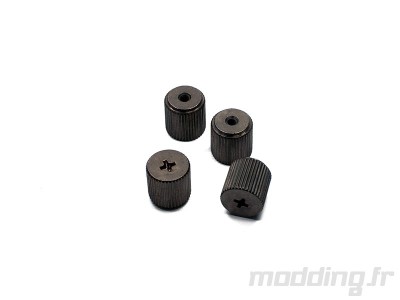

L’assemblage de la pompe sur le CPU est finalisé par ce jeu de 4 vis à main noire.
Les différentes pièces revêtent cette couleur métallique et sombre. Cependant on aurait apprécié d’avoir du noir permettant au système de fixation de se fondre avec la couleur du PCB de la carte mère.
Au passage, on note que les vis sont dotées d’une empreinte cruciforme.
En ce qui concerne le Socket AMD, Fractal a choisi de s’affranchir de la fixation propre à ce type de Socket.
L’assemblage s’effectue donc également via un système d’entretoise et une plaque de fixation spécifique.
Les entretoises pour les Sockets AM2 AM3 FM1 FM2.
Les entretoises pour le Socket AM4.
Concernant le socket TR4 spécifique des processeurs Threadripper, il faudra utiliser la plaque de fixation spécifique fournie avec le CPU. Celle-ci viendra se fixer directement sur les filetages du Socket TR4.

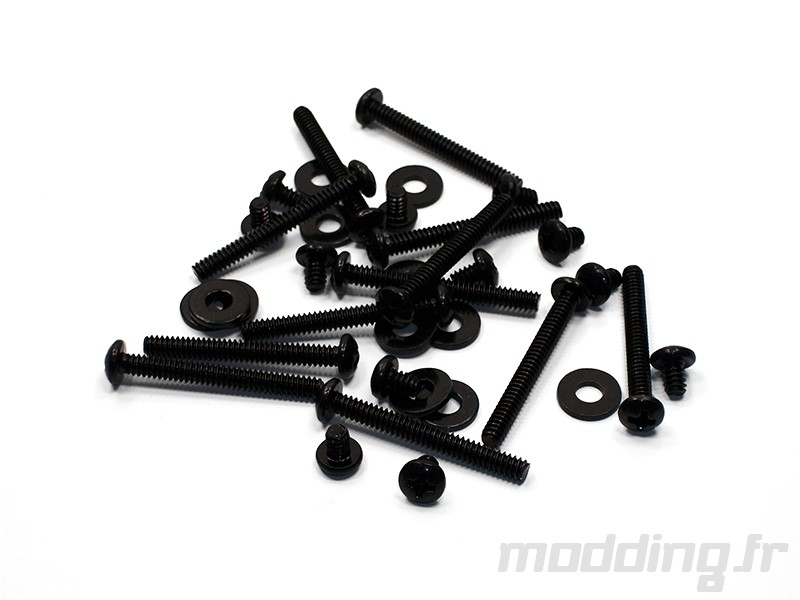

Un sachet contient la visserie dédiée au radiateur avec des longues pour fixer les ventilateurs et des courtes, accompagnées de leur rondelle, afin de fixer le radiateur au boitier . (celle-ci est vraiment noire)
Elles sont dotées d’un pas de vis de type UNC-6.32.
La marque fournit en plus deux petits plots adhésifs permettant la fixation de câbles.
Les spécifications :
| Celsius S36 |
| Waterblock |
Cuivre |
| Dimensions réservoir (diamètre x hauteur) |
80 x 35 mm |
| Poids |
2250 g |
| Vitesse pompe |
1950 – 3150 tr/min |
| Connecteur pompe |
4 pins |
| Radiateur |
Aluminium |
| Dimensions radiateur |
403 x 123 x 30 mm |
| Longueur tuyaux |
400 mm |
| Diamètre des tuyaux |
15 mm |
| Compatibilité |
Intel LGA 20xx / 1366 / 115X (1150 – 1151 – 1155 – 1156)
AMD AM2 (+), AM3 (+), AM4, FM2, FM1.TR4 (bracket fournis avec le cpu) |
| LEDs |
non |
| Régulation |
Automatique / PWM |
|
|
| Fractal Design Dynamic X2 PWM |
| Dimensions |
120 x 120 x 25 mm |
| Vitesse de rotation |
500 – 2000 tr/min (+/- 10 %) |
| Connectique |
4 pins (PWM) |
| Débit d’air Max |
87.56 CFM soit 147 m3/h |
| Pression Statique Max |
2.48 mm H2O |
| Consommation |
1.32 W |
