Le All in One :

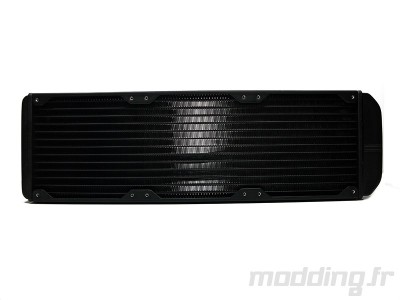

Le radiateur permet d’accueillir trois ventilateurs en 120 mm.
Il est constitué d’aluminium revêtu d’une peinture de couleur noire.
Il mesure 403 mm de long sur 123 mm de large.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.

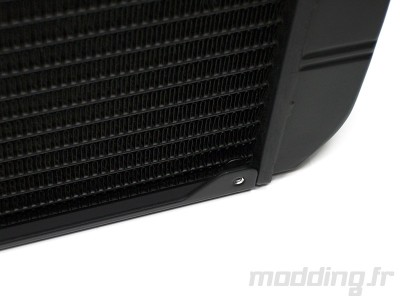

On remarque que la position des trous de fixation tombe en face de petits renforts métalliques de protection, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.

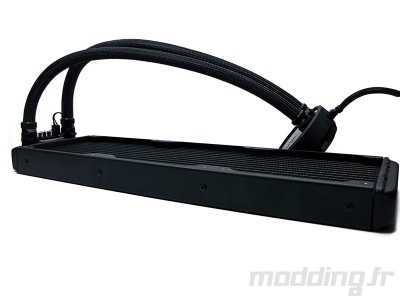

Son épaisseur est portée à 30 mm, ce qui avec les ventilateurs porte l’addition à 55 mm. Un radiateur doté d’un design plutôt basique où l’on note la présence de rivets sur les flancs.
Aucun carénage ne vient habiller les extrémités du radiateur.

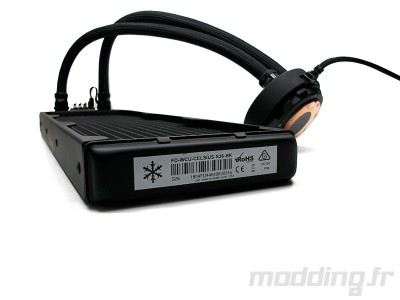

Au niveau de l’étiquette, on remarque la présence d’un numéro de série qui confirme la collaboration de Fractal avec Asetek quant à l’élaboration de cet AIO.
Les tuyaux sont connectés à deux embouts droits émergeant à la base du radiateur. Et particularité du produit, il s’agit d’embouts au format classique G 1/4. Cela permet en théorie de pouvoir faire évoluer le circuit en intégrant d’autres éléments.
Cependant on remarque la présence de petites étiquettes qui stipule que la garantie de 5 ans sera caduque si on ouvre le circuit.
Entre les deux connecteurs du radiateur, on trouve un HUB PWM qui va permettre d’alimenter les trois ventilateurs. Celui-ci est déjà connecté à un câble PWM qui provient de la pompe et émerge de l’un des tubes.
Les tuyaux arborent un gainage maillé assez classique sur ce genre de produit. Ils mesurent 400 mm et sont dotés d’un diamètre externe de 15 mm.
Ils accèdent à la pompe par l’intermédiaire de deux embouts droits. Mais attention, cela ressemble à des embouts de watercooling sans en être vraiment. Du côté de la pompe, les tubes sont sertis et ne peuvent donc pas se déconnecter. Les embouts affichent tous le logo de la marque en blanc.

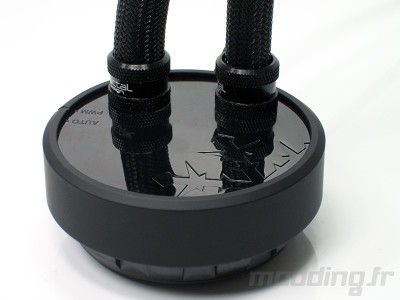

Le module pompe/waterblock présente un carénage en plastique noir brillant sur le dessus avec le flocon du logo de la marque en relief. Une bague un plastique “soft touch” viens cercler l’ensemble.
Le diamètre est porté à 80 mm pour une hauteur d’environ 35 mm.
On trouve deux petits indicateurs Auto et PWM sur le dessus. En regard au niveau du cerclage un marquage permet via une simple rotation de sélectionner le mode.

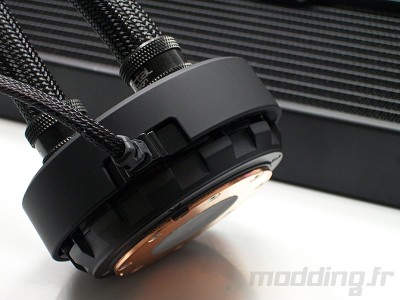

On retrouve le système de fixation présent sur tous les produits Asetek. La base du module présente des petits ergots en plastique creusés, dont le rôle est d’accueillir la plaque de fixation.
Sur le flanc, nous avons un câble qui émerge de la pompe. Il mesure 250 mm et se termine par une prise 4-pins. Ce câble assure l’alimentation et la régulation de la pompe, mais également des ventilateurs via le HUB.
La base du waterblock est protégée par un capuchon en plastique transparent afin de protéger la pâte thermique déjà en place sur la base du waterblock. Cette surface de contact bénéficie d’une finition relativement fine sans pour autant que ce soit un miroir.
