Démontage :
On démonte tout ce que l’on peut retirer de cet Enthoo Mini XL sans avoir à utiliser une perceuse…

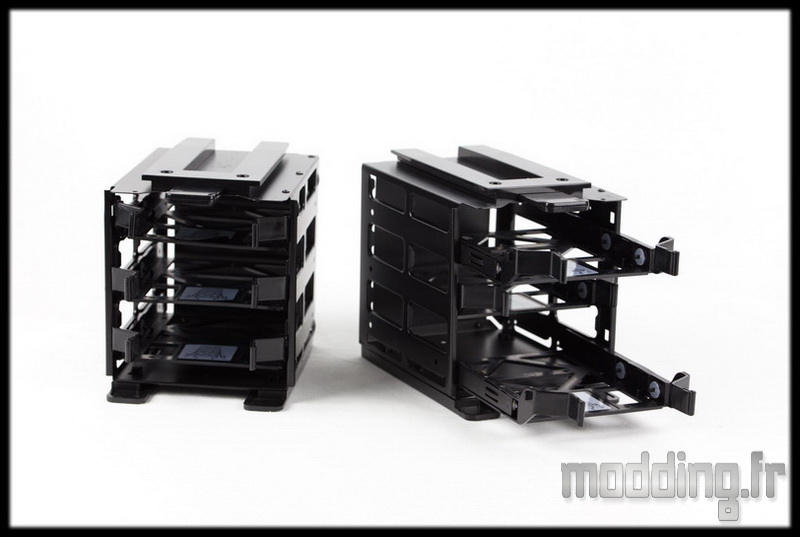

Nous avons les deux baies HDD.

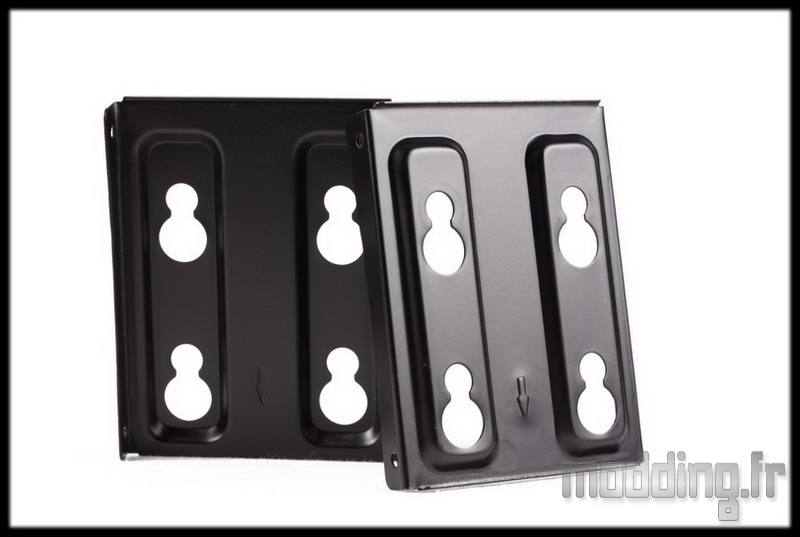

Les deux supports SSD.

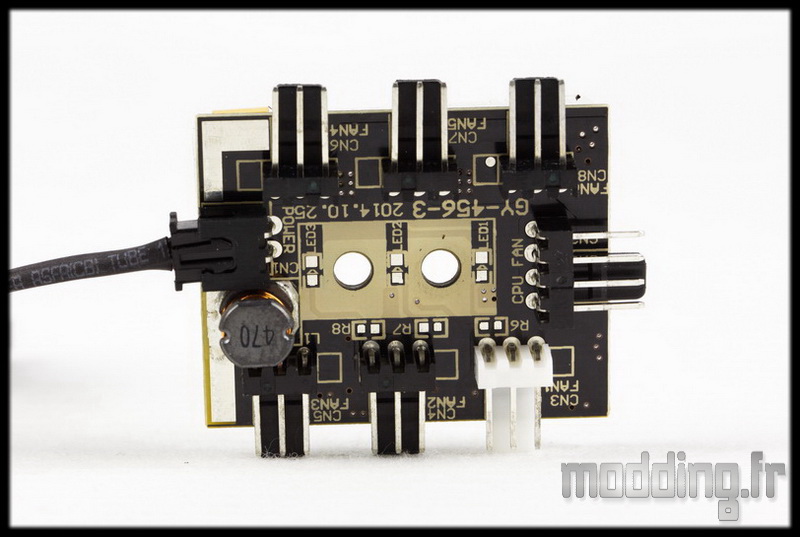

Le HUB PWM.

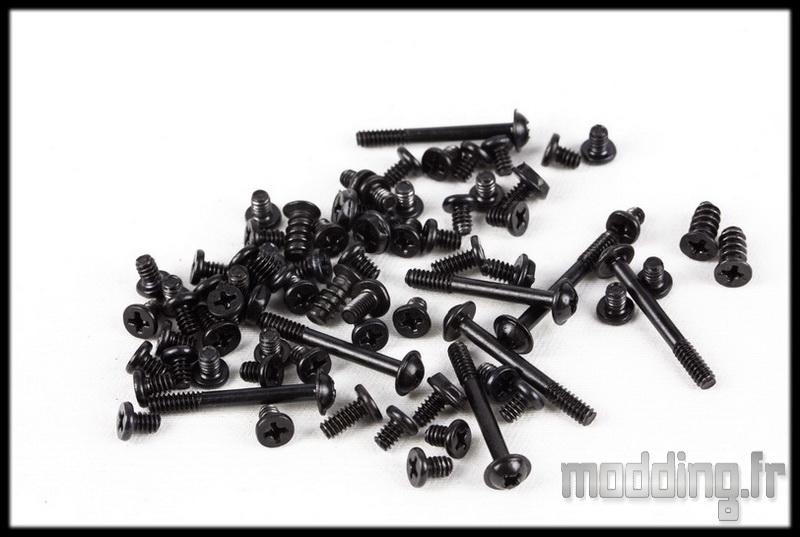

Et voici la visserie en place sur le boitier….

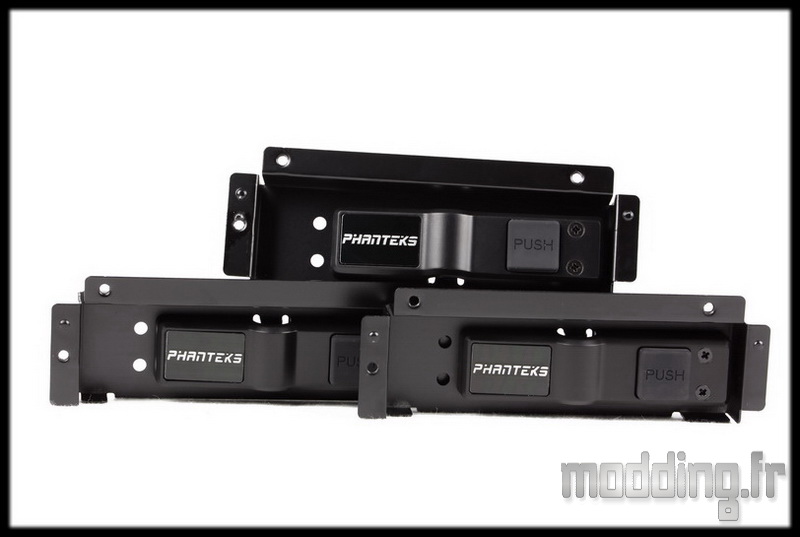

La baie 5.25″ est fixée au châssis par quelques 13 vis.
Baie à laquelle nous pouvons aussi retirer indépendamment les systèmes de fixation automatique.

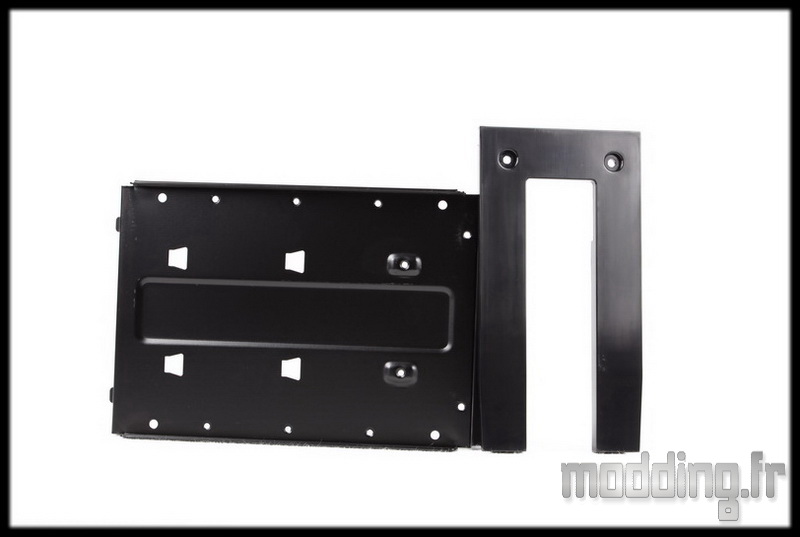

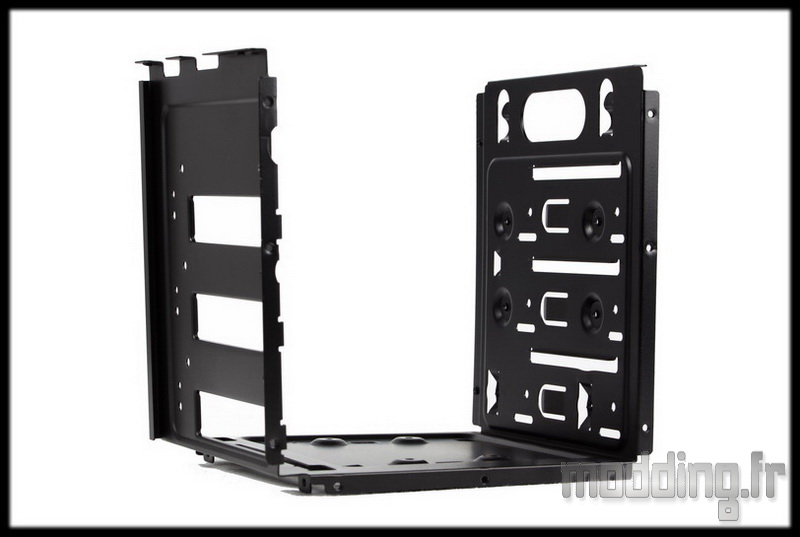

Nous avons la base qui reçoit les cages HDD.

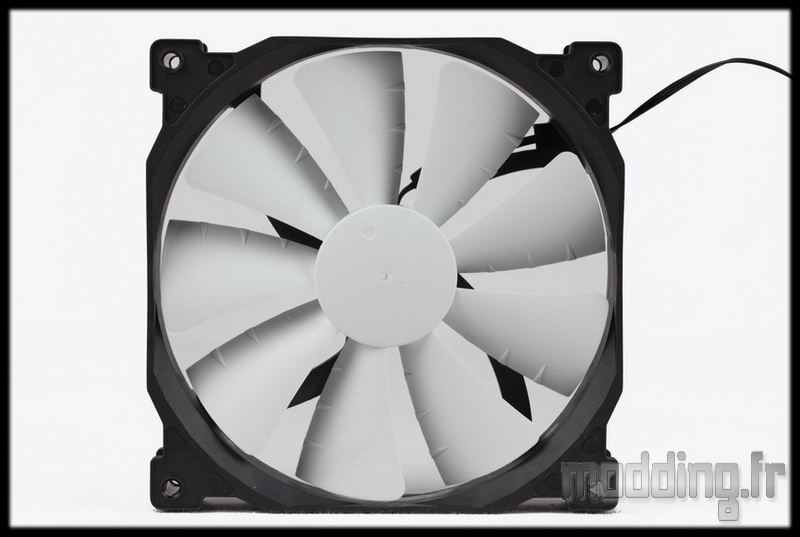

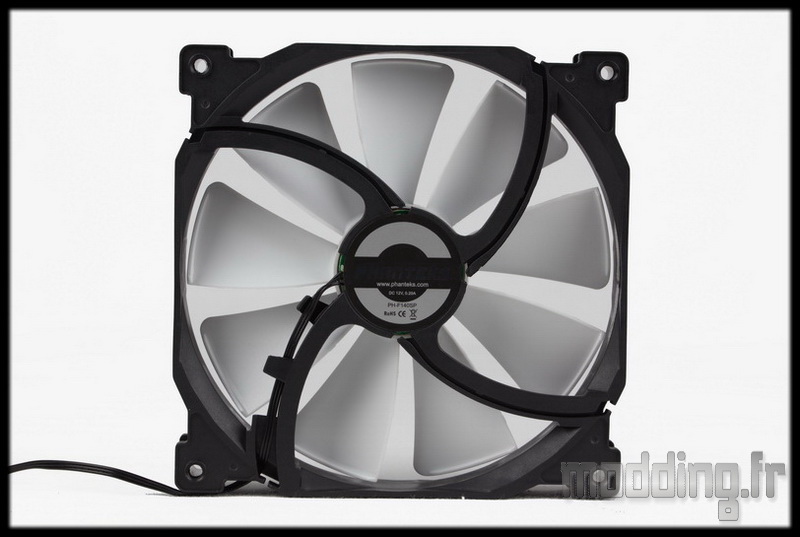

Les trois ventilateurs PH-F140SP.
Par rapport à la version d’origine, ils n’ont pas leur patin caoutchouc qui sont normalement présent dans les coins.
Ils sont alimentés par une prise 3-pins.
Ils tournent à 1200 tr/min (+/- 250).
Cela engendre un débit d’air de 82.1 CFM, soit 140 m3/h et une pression statique de 1.33 mm H2O.
Le haut du châssis est entièrement démontable.

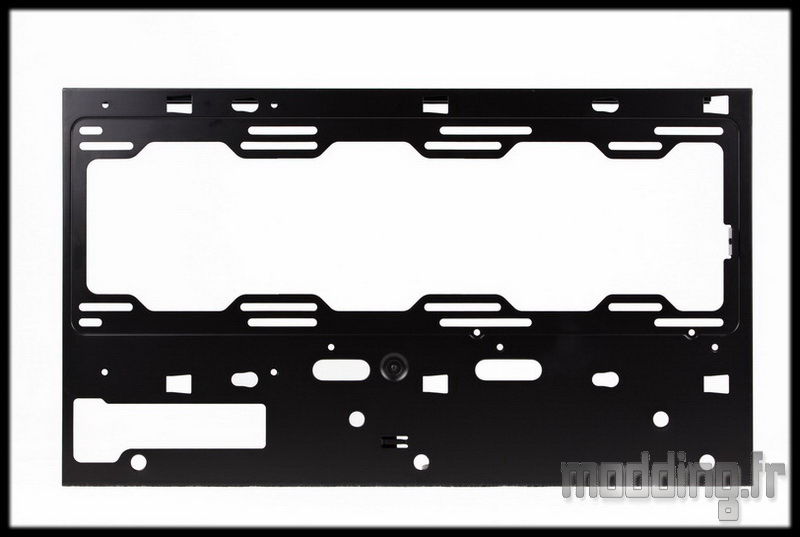

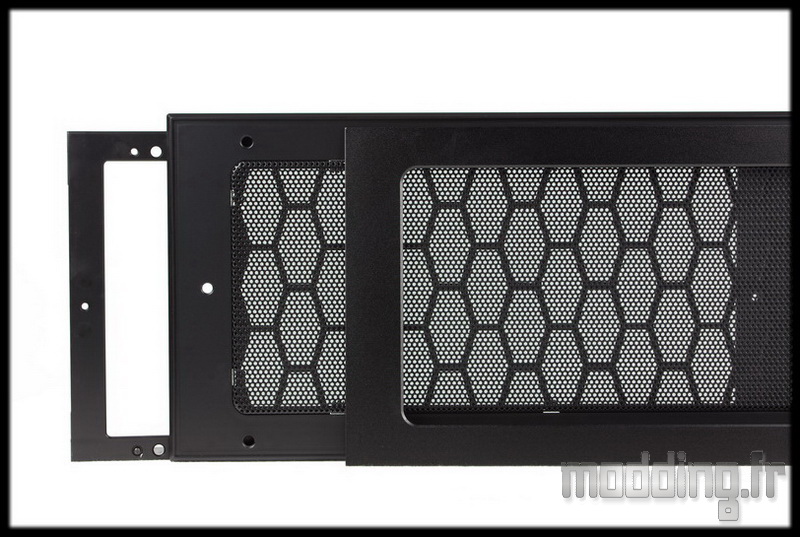

Tout comme la plaque occultant les cages HDD.

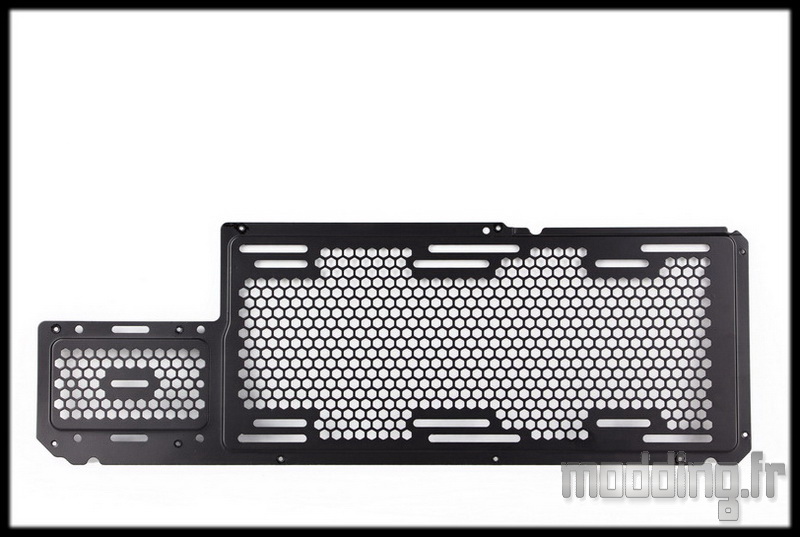

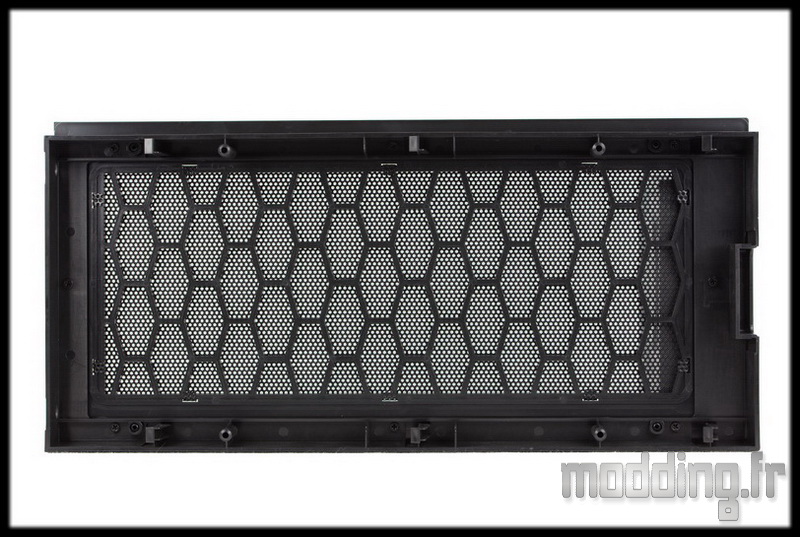

La structure en nid d’abeille de l’arrière du châssis se retire aussi.
La raison à cela est que Phanteks prévoit une autre structure en option que nous verrons dans la page portant le même nom : “Options”.

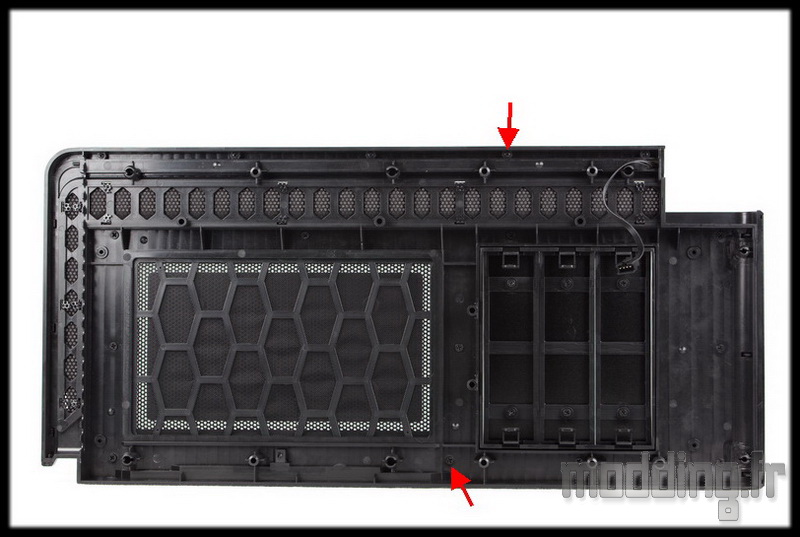

La base en plastique du boitier.

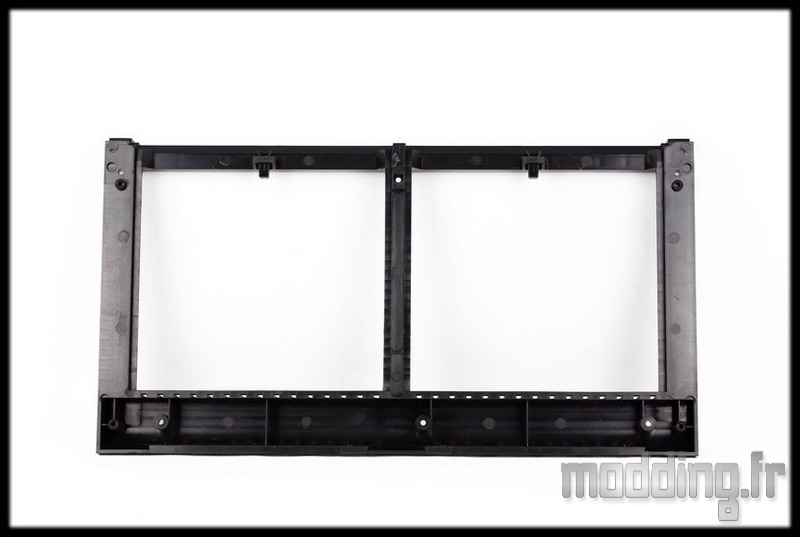

La structure haute du boitier contenant le panneau avant.

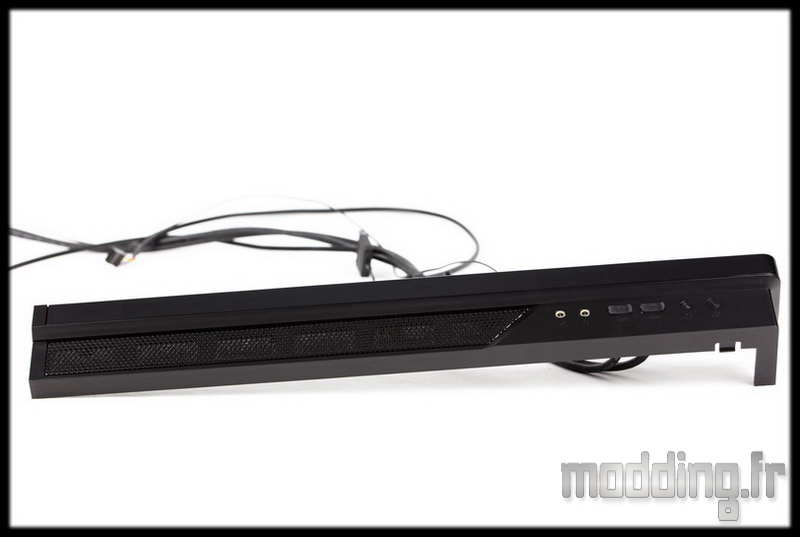

On découvre les prises audio, les ports USB 3.0, le bouton Reset ainsi que deux PCB qui gèrent principalement l’éclairage du boitier.

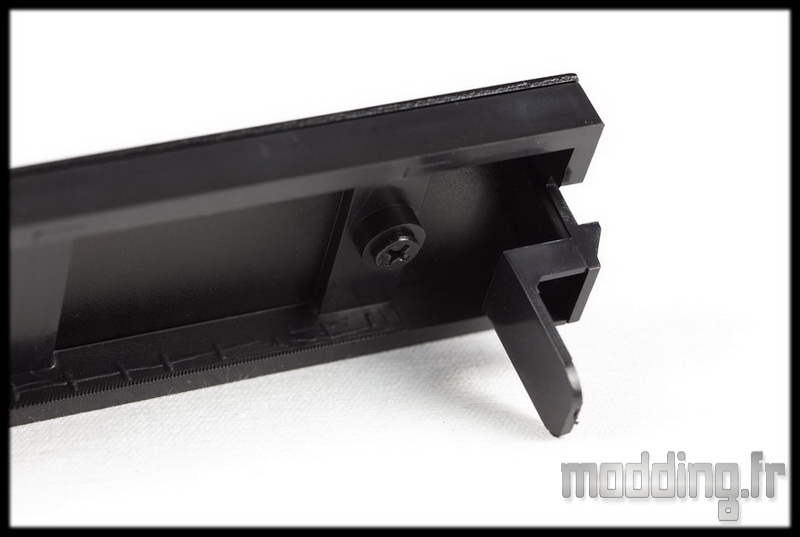

Des petites vis maintiennent en place le système d’éclairage.

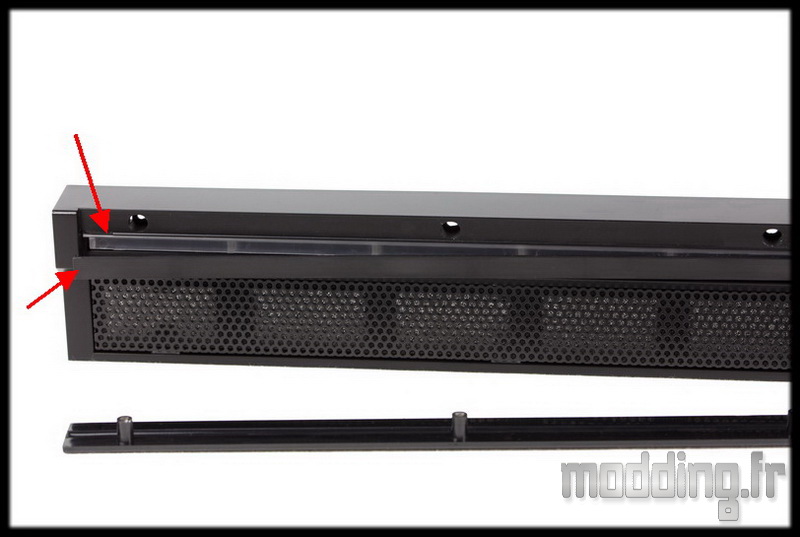

Une fois retirées, on libère la baguette noire brillante qui dissimule la bande de Leds (coté verso sur la photo) et le diffuseur translucide.

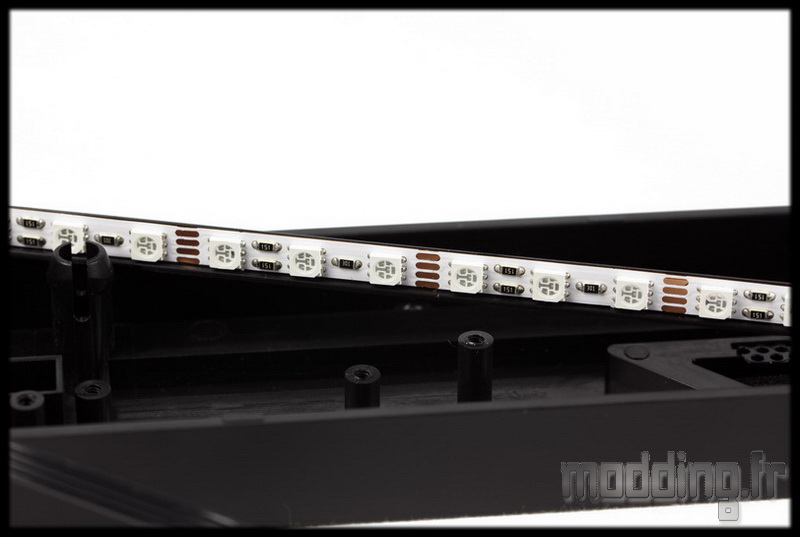

Une bande de Leds RGB.

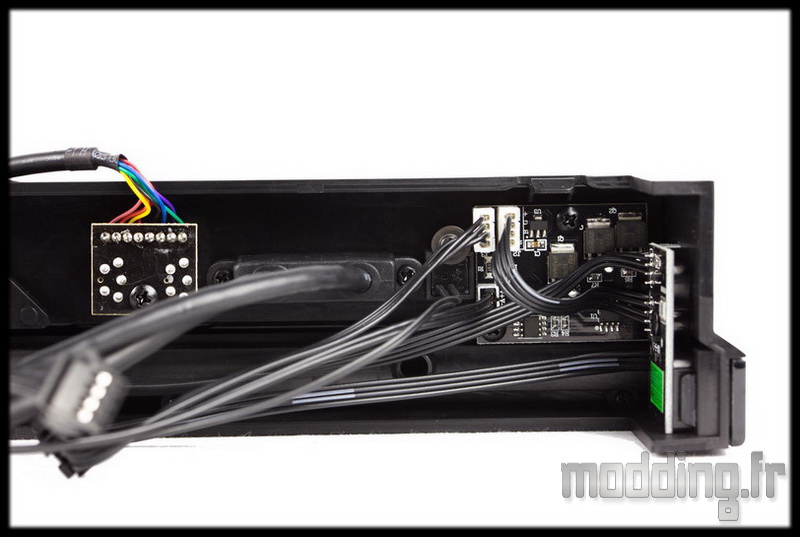

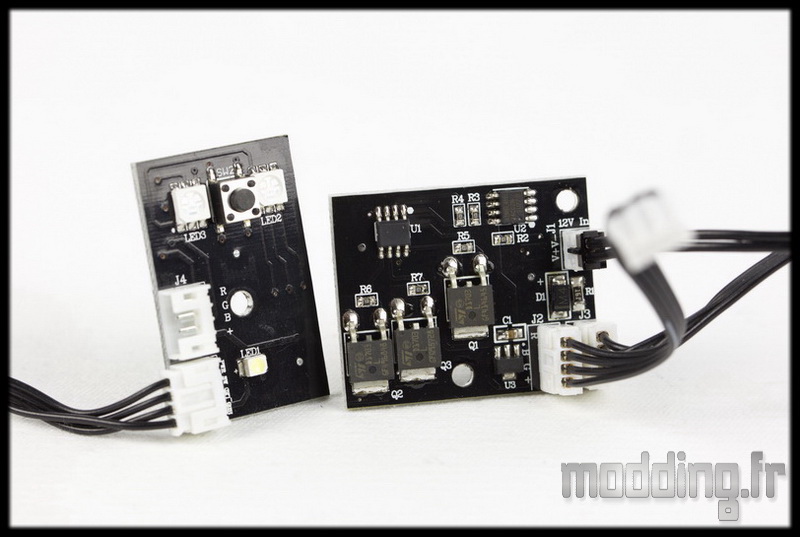

A gauche, le PCB contenant le bouton Power avec ses deux Leds RGB (LED2 et LED3) ainsi que la Led Reset blanche (LED1).
A droite, nous avons le PCB qui gère les deux bandes de Leds RGB (Top et façade).
Le tout est alimenté par une prise Sata. Nous avons meme une prise supplementaire pour gerer une autre bande de Leds RGB en option qui pourra etre placée dans le boitier.
Les Leds RGB sont asservies au bouton “Eclairage” du panneau avant pour changer la couleur de l’émission lumineuse.
La façade est constituée d’une structure en plastique sur laquelle sont fixés, par des vis, les différents éléments comme la plaque en aluminium.
Les caches baies avec leur clips d’attache à la façade, se retirant de l’intérieur de la baie 5.25″.
Le top du boitier.

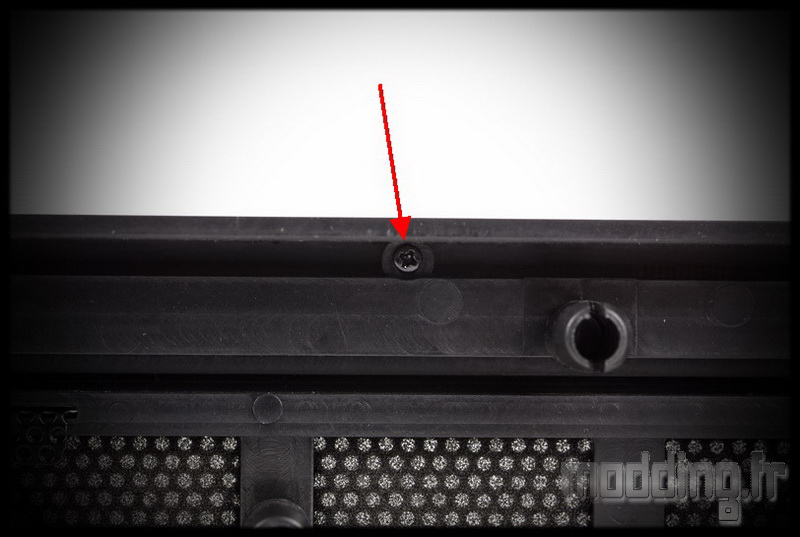

Il contient aussi plusieurs vis permettant de désolidariser les trois parties qui constituent ainsi le haut du boitier.
Nous pourrons aussi enlever les grommets et les equerres PCI.

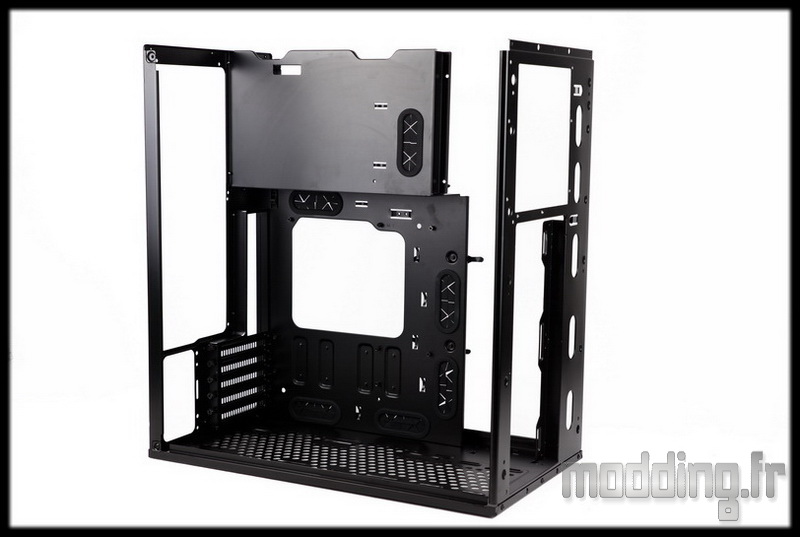

Voici ce qui reste du châssis où là, les différents éléments sont fixés par des rivets.
