Démontage :

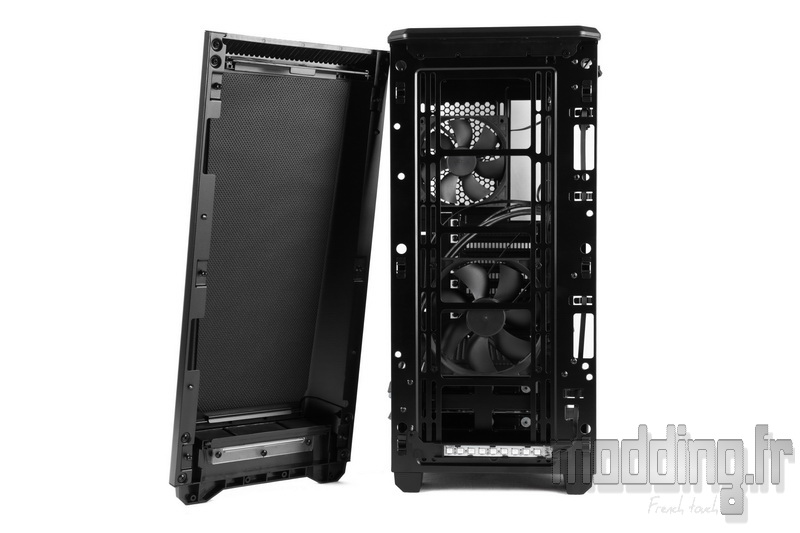

On commence par la façade qui se retire en plaçant la main sous son bord inférieur et en tirant vers soi.
La face interne est recouverte d’un isolant acoustique à l’instar des portes latérales.
Phanteks a amélioré le système de fixation de la façade par rapport aux plots que l’on a l’habitude de voir.
Ainsi pas de risque de les voir se détériorer à force de retirer ladite façade (les joies du plastique…).
Ces plots en forme de petites boules pénètrent dans ces inserts en plastique fixés à même l’avant du châssis.
La façade est donc une plaque en acier pliée à plusieurs niveaux pour donner ce design propre à l’Eclipse P400 (S).
Sur le bord inférieur, nous avons une structure en plastique qui intègre le liseré translucide fixé par trois vis…
… Ainsi qu’un filtre qui s’occupe de l’arrivée d’air à ce niveau.
Au niveau de la partie supérieure nous trouvons une autre grille en plastique qui est aussi pourvue de son propre filtre.
Les deux filtres sont amovibles.
Tout comme les deux structures plastiques en retirant les vis qui les fixent à la paroi en acier.
Ainsi nous serons tout aise pour repeindre ou modifier cette façade.
L’avant du châssis est doté de trois emplacements pour ventilateurs en 120 mm ou deux ventilateurs en 240 mm.
Les trous de fixation de forme oblongue permettent d’ajuster la hauteur desdits ventilateurs et surtout celle de l’éventuel radiateur de watercooling.
Ainsi l’Eclipse P400S peut accueillir un radiateur en 120, 240 ou 360 voire 140 ou 280.
En bas de cette partie avant du châssis, nous avons une bande de Leds RGB qui s’occupe du rétroéclairage du logo Phanteks placé en bas de la façade.
Le Top en acier est fixé au reste du châssis par plusieurs vis.
Une fois retiré, nous avons accès aux différents modules électroniques intégrant la connectique du panneau avant, le contrôleur RGB ainsi que le contrôleur de la ventilation (pour la version S).
La cage HDD est fixé par 4 vis au niveau du cache de l’alimentation et 4 vis se situant sous le boitier.
Nous n’avons pas une cage à part entière mais à deux parois qui se glisse sous le carénage.
La platine multifonction est fixée par 4 vis.
Elle laisse place à une grande ouverture sur le devant du capot du compartiment inférieure.
La platine en place ne permet que de placer un radiateur en 240 ou 280 au-dessus…
En son absence, nous pouvons alors mettre en place un radiateur 360, encore faut il aussi retirer la cage HDD…
L’ouverture mesure pas moins de 118 mm !!! de quoi placer un radiateur épais (60 mm) et ce même en Push/Pull.
L’absence de cage HDD permet aussi d’optimiser la ventilation au niveau du compartiment inferieur, avec un flux d’air qui passe au niveau des trous en direction des cartes graphiques.
Les 4 plaques pour la connectique des supports de stockage optionnels.

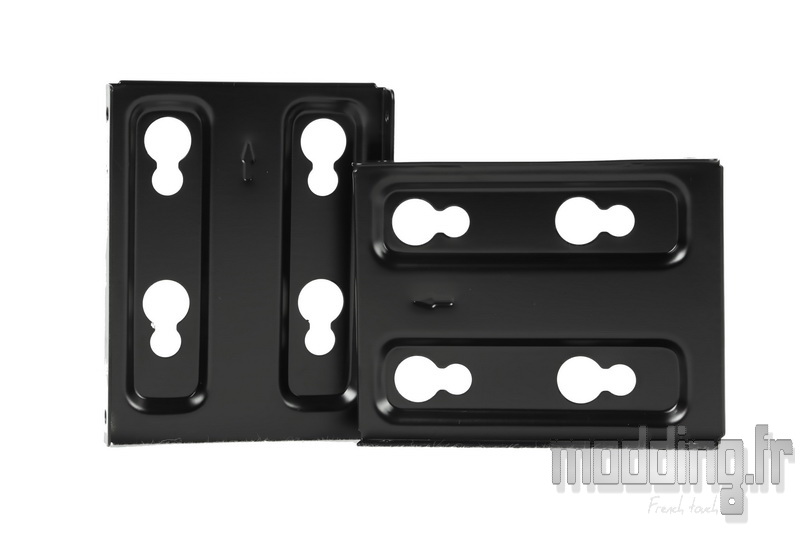

Les deux supports dédiés unité 2.5″.
Le module électronique avec le bouton Reset et les boutons des deux contrôleurs.
Le panneau avant.
La platine plastique où prend place la bande de Leds RGB fixée au châssis par deux vis.
L’Eclipse P400S est fourni avec deux ventilateurs en 120 mm.
Cadre noir tout comme les 7 pales, sans aucune autre information technique…
Le reste des éléments du châssis est assemblé par des rivets.
