Montage :

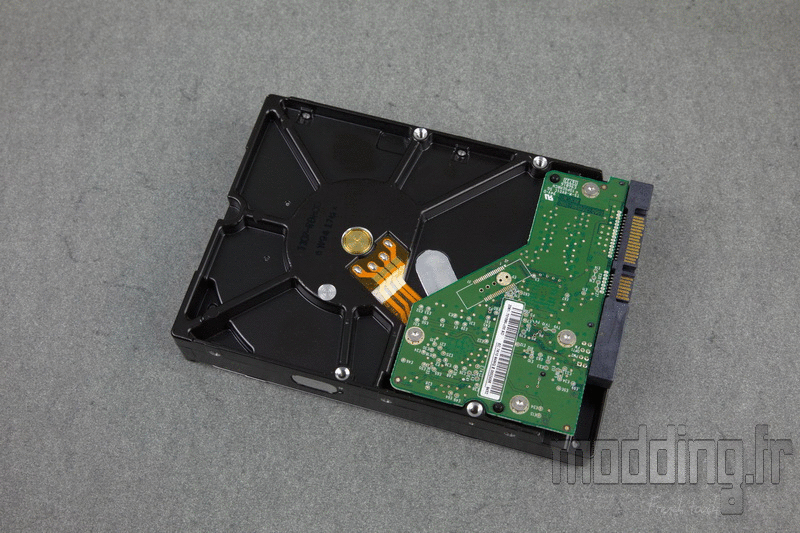

On commence par le montage du disque dur 3.5″.
La fixation se fait par dessous.
Nous avons besoin d’un tournevis et de 4 vis UNC 6.32 incluses dans le bundle.

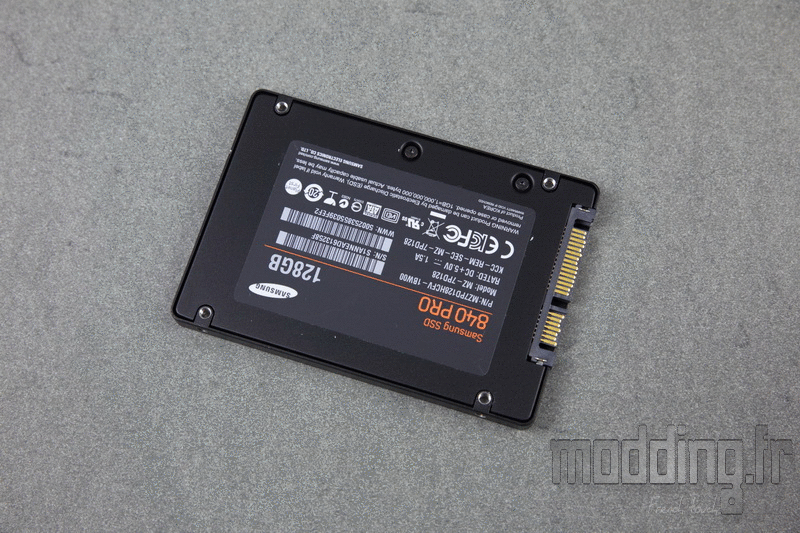

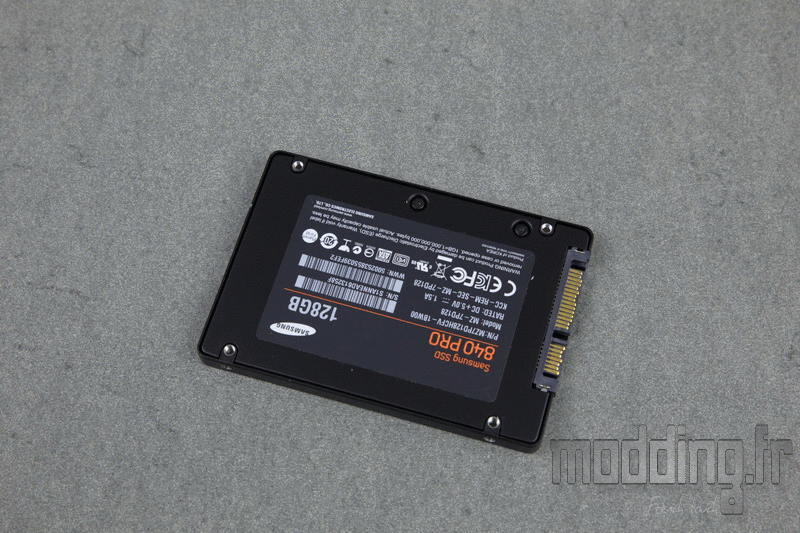

Le principe est le même pour fixer le SSD au niveau de ce tiroir.
Les vis sont de type M3.
Il ne reste plus qu’à glisser les tiroirs au sein de la cage HDD et de les enfoncer jusqu’en butée.
On assure leur fixation à l’aide d’une vis à main.
Nous avons deux autres emplacements pour les SSD.

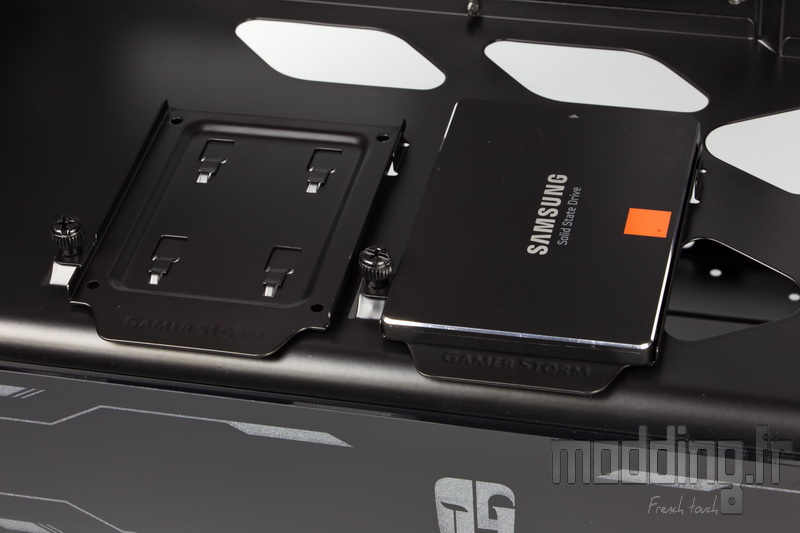

Le premier d’entre eux se situe sur le cache alimentation par le biais de support spécifique.
La fixation se fait par en dessous avec 4 vis M3.
La fixation de ce support est garantie par une vis à main.

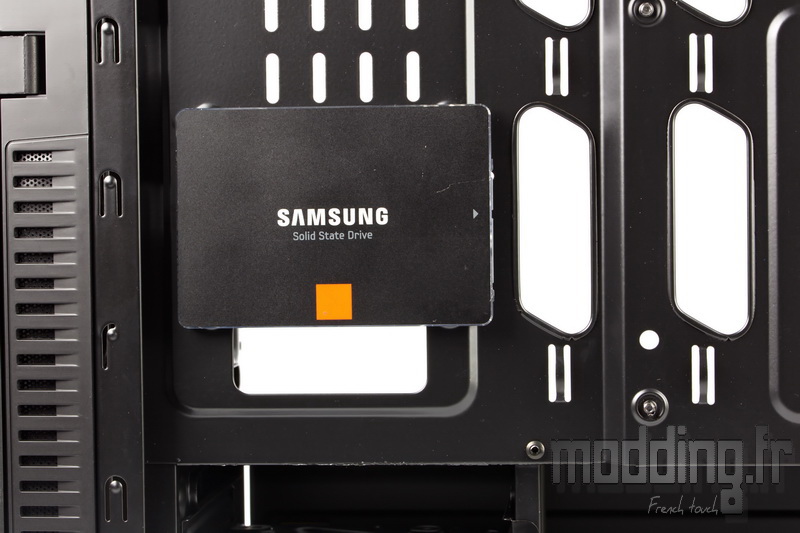

Le second emplacement se situe au niveau des coulisses.
A l’avant du plateau de la carte mère.

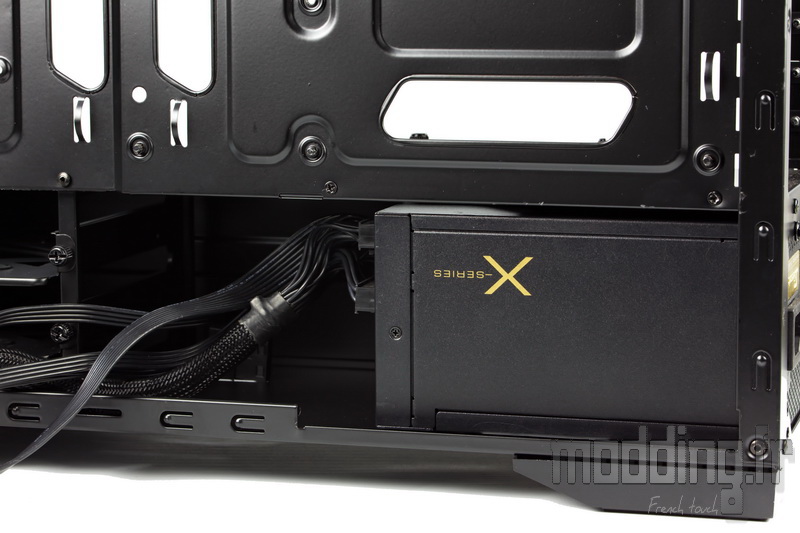

Pas de problème d’installation en ce qui concerne le bloc d’alimentation.
La cage HDD étant placée bien en avant, nous avons assez de place pour facilement brancher les différents câbles.

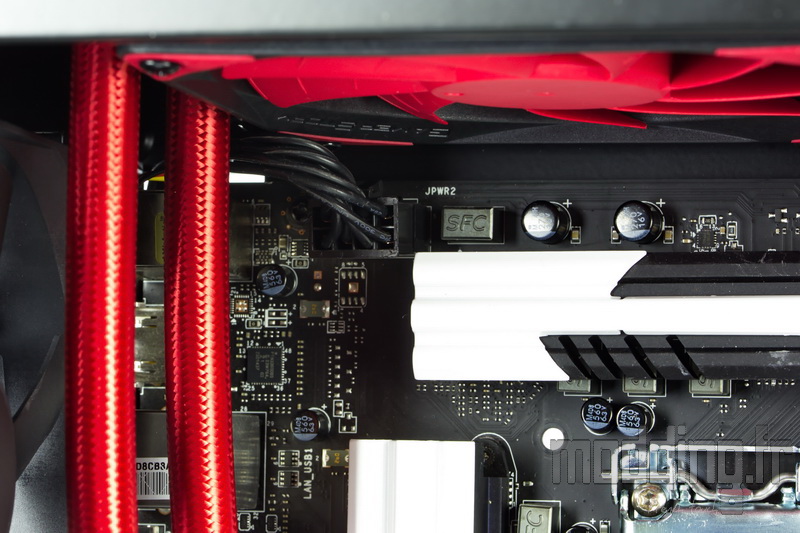

On glisse aisément le câble CPU par l’ouverture dédiée et comme nous n’avons pas de ventirad imposant, nous n’avons aucun soucis pour le brancher à la carte mère.

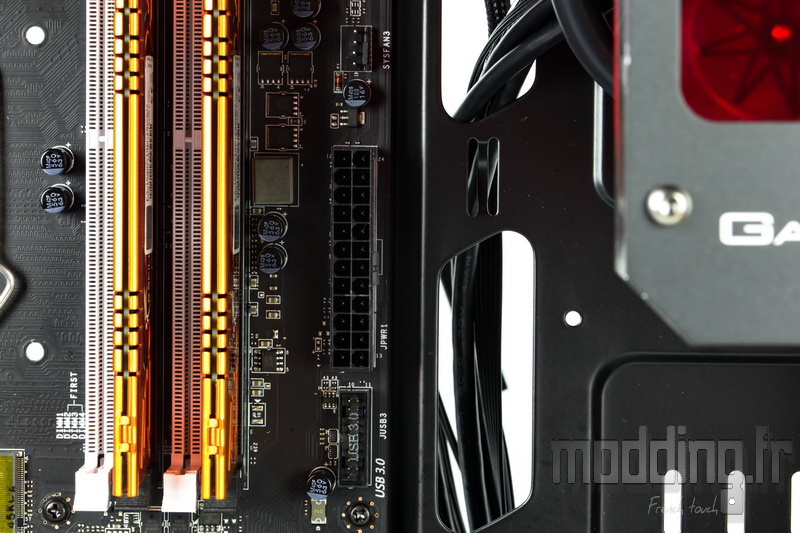

Les passages de câbles placés à l’avant de la carte mère ne coïncident pas pile poil avec les différentes prises telle que la prise ATX.

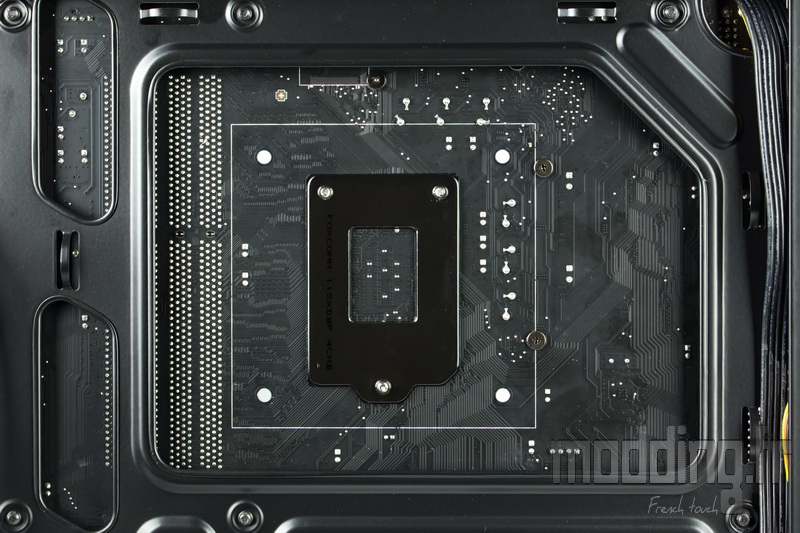

L’ouverture pour accéder à l’arrière du Socket est plus qu’optimal!
Ce qui nous facilite la tache pour installer le waterblock du Captain 240EX.

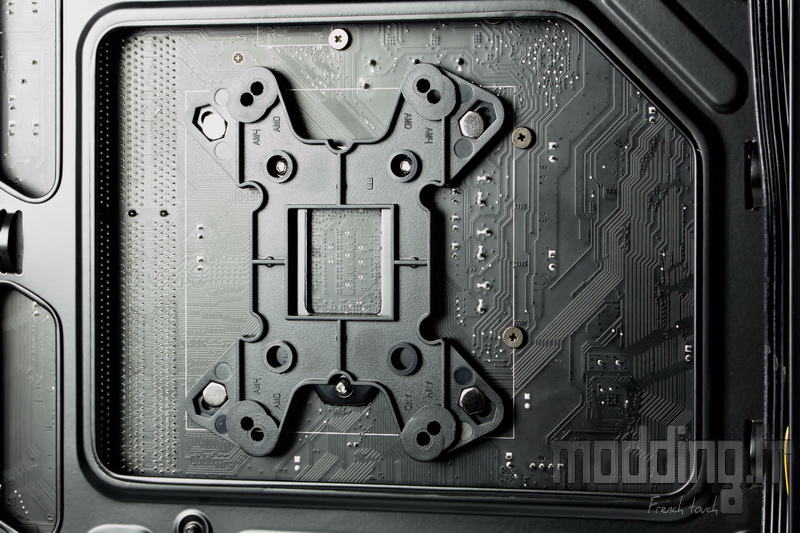

On commence par placer la backplate munie de ses longues vis.
On visse ensuite les entretoises et on glisse les plaques de fixations avant de les fixer par 4 vis à main.

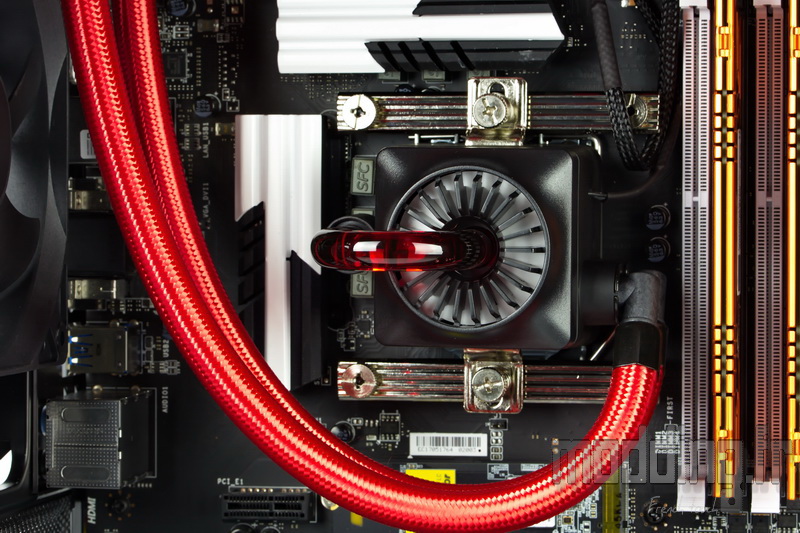

On utilise la pâte thermique fournie dans le bundle et on finit par installer le module pompe/waterblock.
La carte mère est fixée aux entretoises par des vis M3.
Pour info, le Dukase est capable d’accueillir un ventirad jusqu’à 160 mm de hauteur.

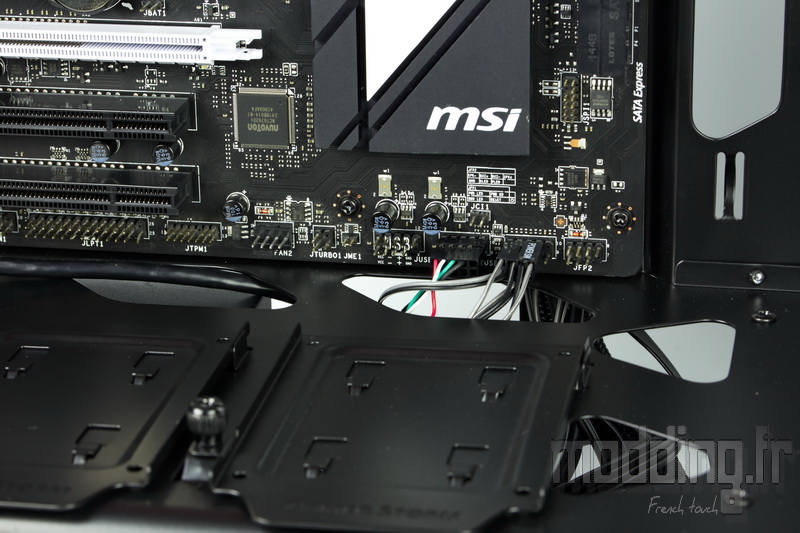

Les ouvertures disposées sur le cache alimentation permettent de passer les différents câbles issus du boitier.

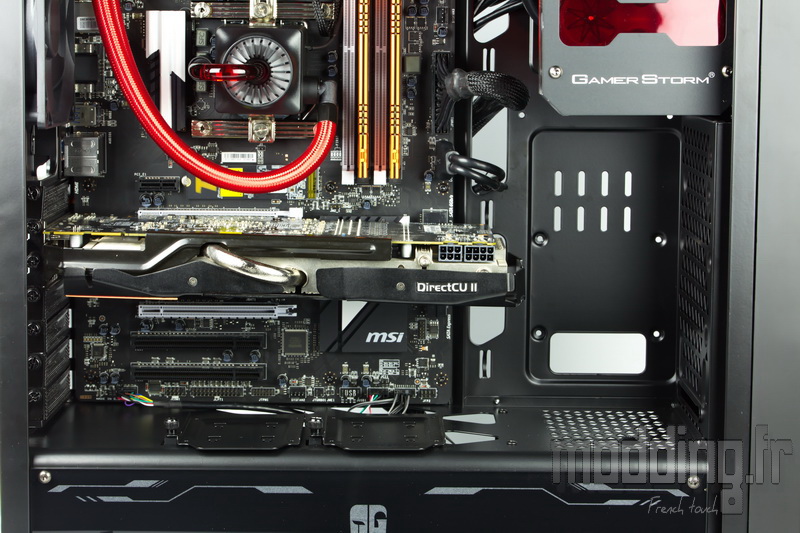

Nous avons jusqu’à 390 mm de place disponible pour la carte graphique ce qui est largement suffisant pour installer la notre.
Nous branchons les différents câbles.
Les nombreux points d’ancrage facilitent grandement le rangement des câbles coté coulisses.
Il ne reste plus qu’a brancher le PC sur secteur et à appuyer sur le bouton Power.
Les différentes bandes de Leds diffusent alors leur lumière rouge.
La cassette est en place dans le lecteur…. la bande commence à tourner….
Le Dance Floor est paré avec sa rampe de Leds….
Les spots sont dirigés vers la star du Dukase Liquid….
Les ventilateurs brillent de milles feux….
Tout est en place pour la soirée VIP….
Ne reste plus qu’à refermer les portes!!!
Pour rendre le boitier un tant soit peu plus discret!

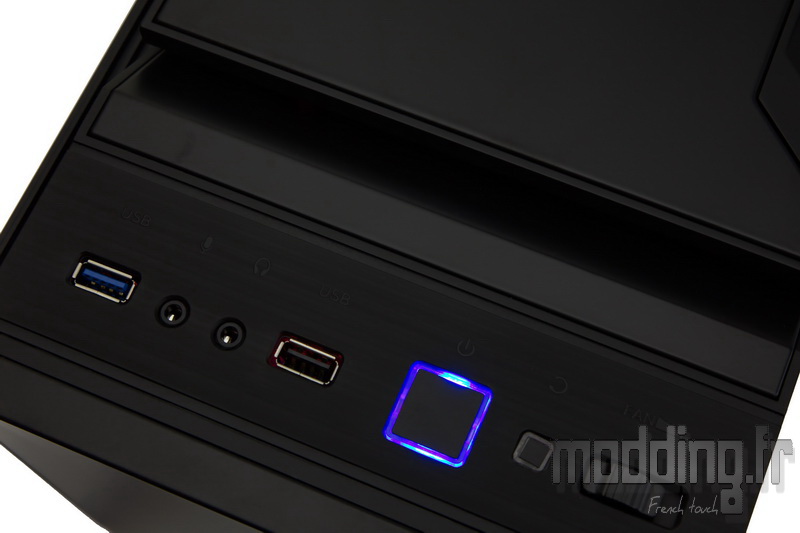

Juste un peu dommage d’avoir une Led Power de couleur bleue…..
