AIO Captain 240EX :
La particularité du Dukase Liquid est d’intégrer un kit AIO de la marque : Captain 240EX.
Tout comme sur le Genome II, le kit est associé à un réservoir spécifique!
Nous avons testé cet AIO ici même ==> lien <==.

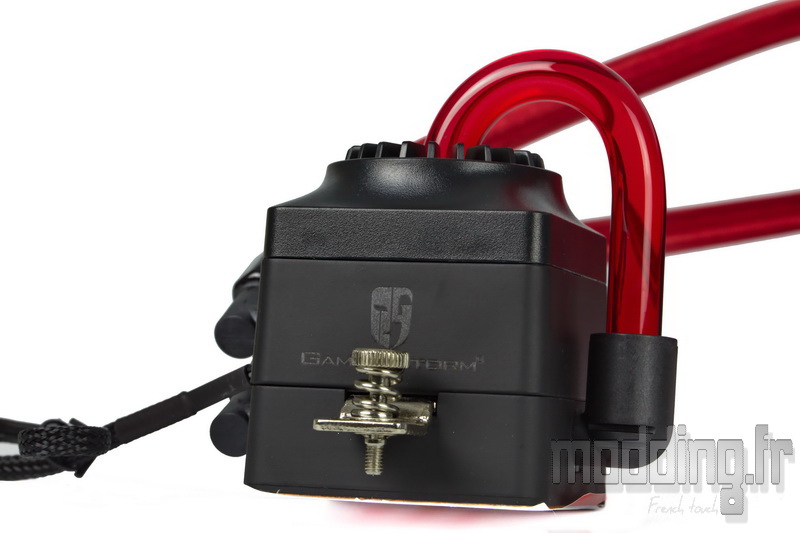

Le look du couple pompe/waterblock est très caractéristique de la marque DeepCool.
Une forme cubique surmonté d’un dôme à ailettes d’où émerge un tube acrylique partant vers la base du module.
Les points de fixation sont solidaires de la structure du module.

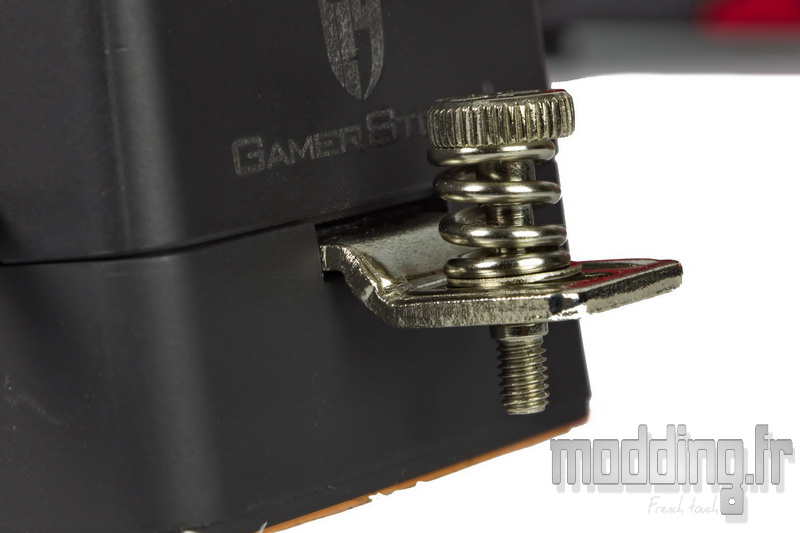

Nous avons des vis dotées de ressort qui assurent la tension adéquate pour le bon maintien du waterblock sur le processeur.

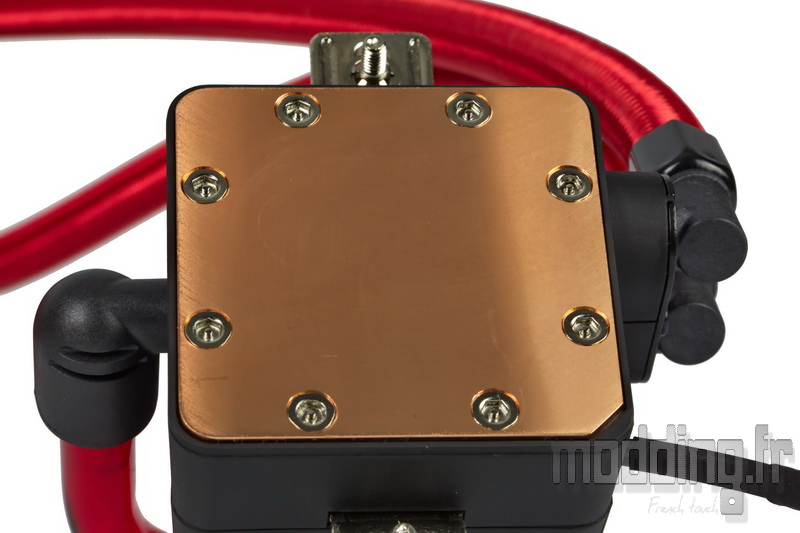

La base de ce waterblock est en cuivre.

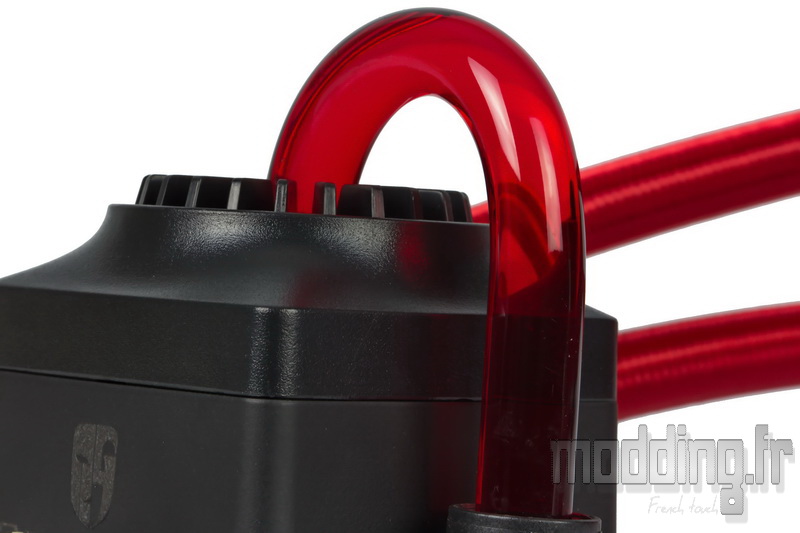

Le tube acrylique, qui est plus esthétique que fonctionnel, permet d’afficher une couleur rouge au liquide.
Mais nous verrons que seul le tube est coloré car le liquide est bien incolore.

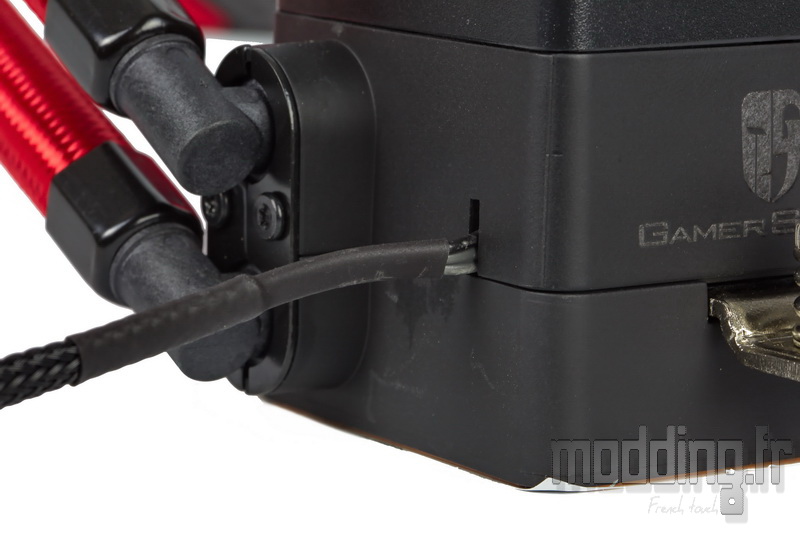

La sortie du câble d’alimentation est situé à proximité de l’émergence des tuyaux.
Il est composé de trois fils enveloppés dans une gaine tressée de couleur noire.

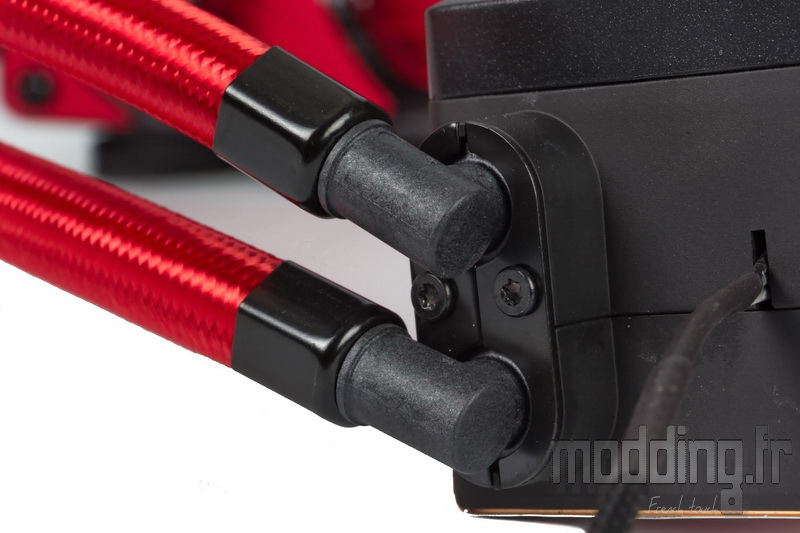

Les embouts coudés des tuyaux sont rotatifs sur environ 180°.

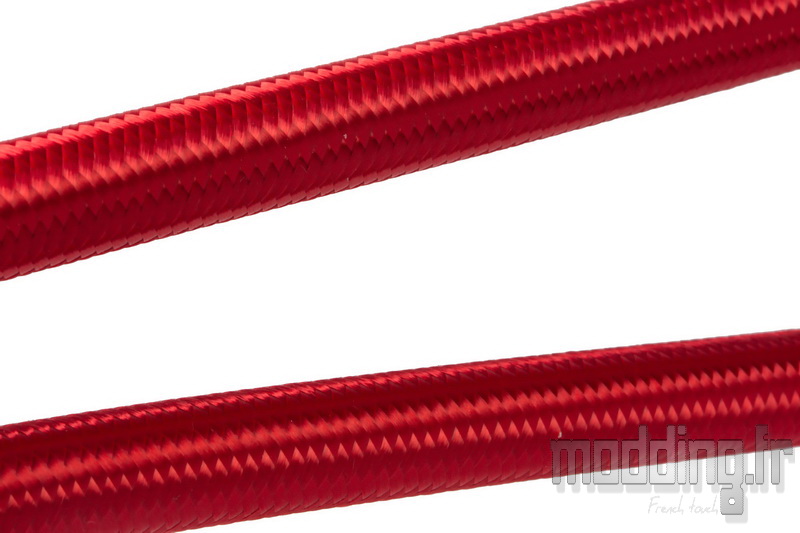

ces tuyaux, habillés d’une gaine tressée rouge, parcourt 320 mm avant…..

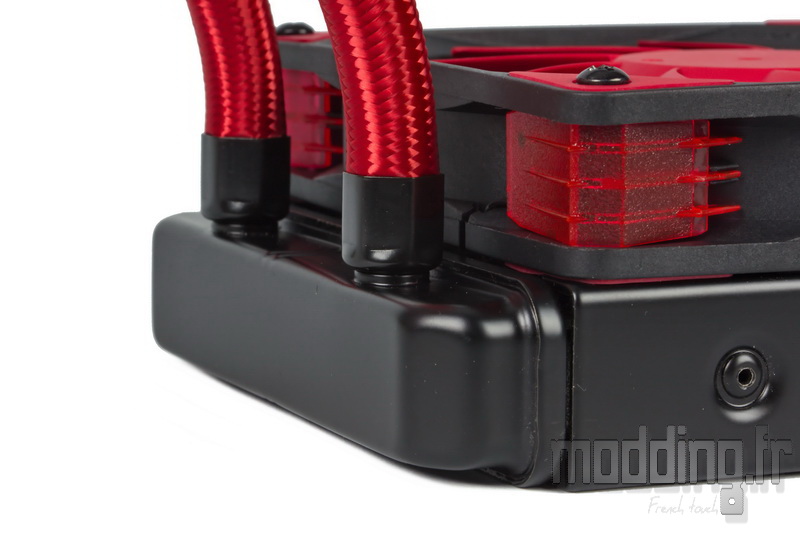

…. De plonger dans les embouts droits du radiateur.

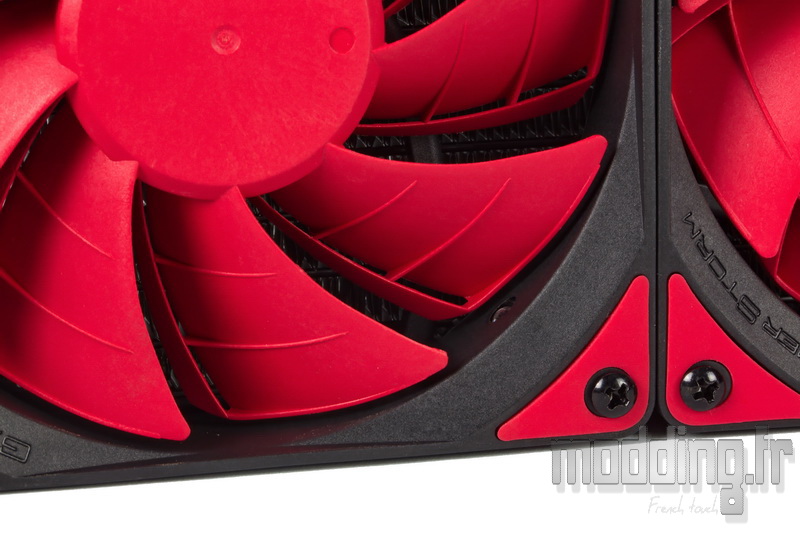

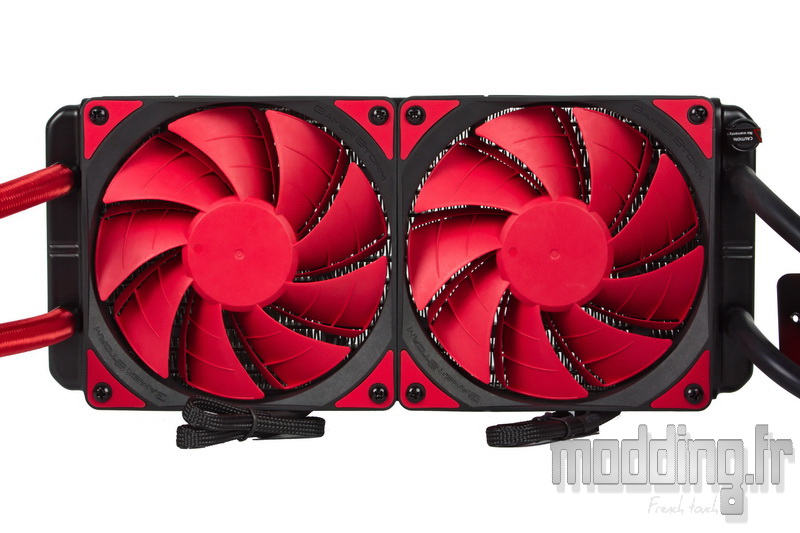

Le radiateur est doté de deux ventilateurs TF120 arborant la couleur rouge au niveau de ses pales et de ses silentblocs.
La caractéristique de ces TF120 est d’embarquer des pales de type biplan voire avec un aileron.
Un artifice associé à deux canalisateurs d’air qui permet d’optimiser le flux d’air.

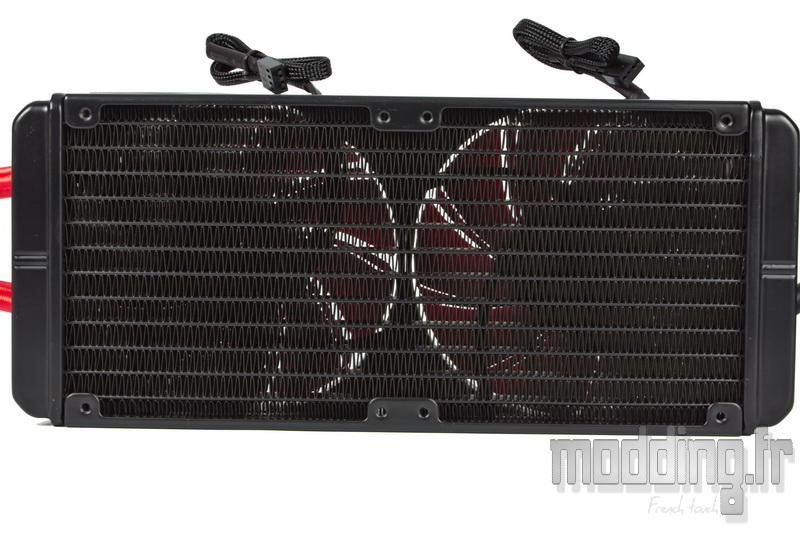

Le radiateur de couleur noir mesure 270 mm de long sur 120 mm de large.

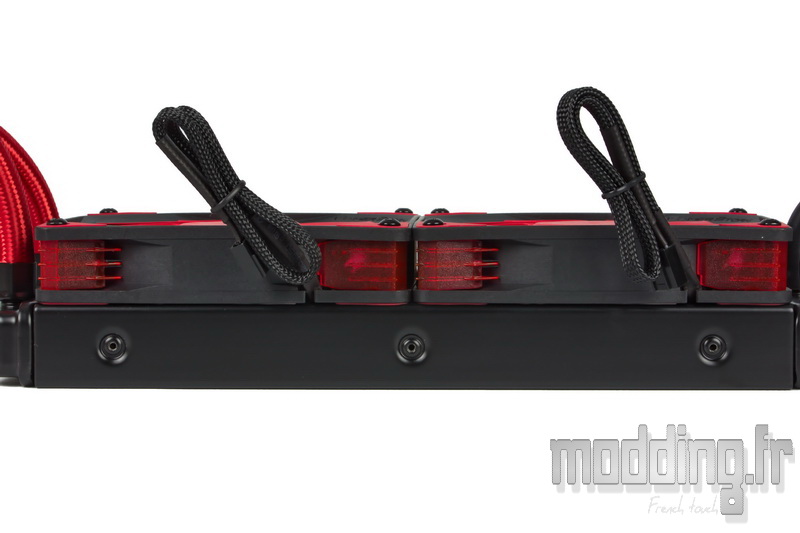

Il est doté d’une épaisseur de 27 mm à laquelle se rajoute l’épaisseur de 25 mm des deux ventilateurs.

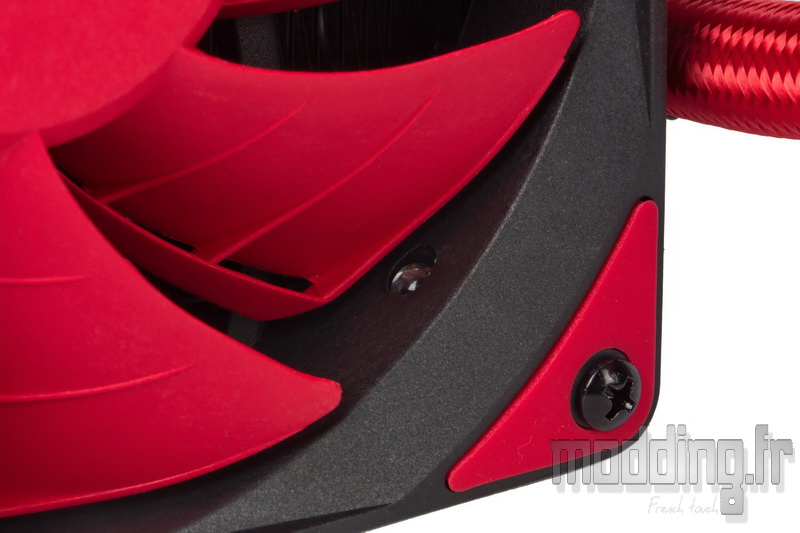

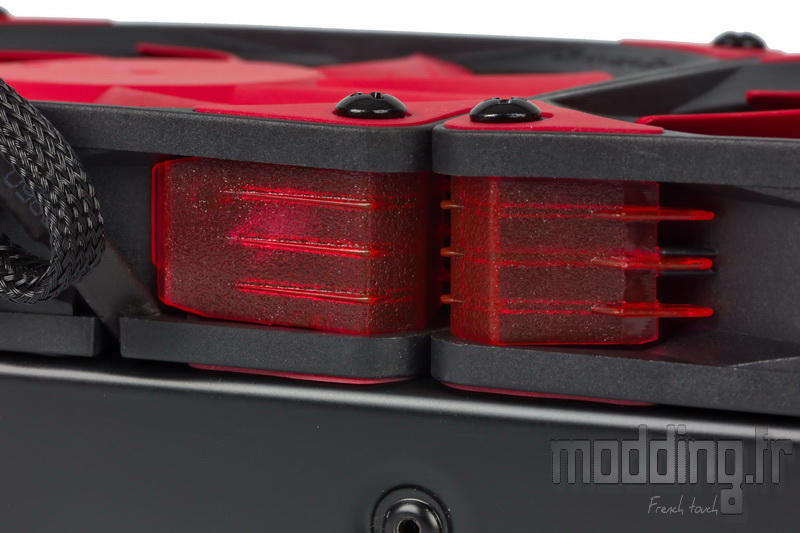

Les coins sont habillés d’un cache en acrylique rouge.
Ces derniers dissimulent un système d’éclairage dont on aperçoit les Leds passer au travers de la bande interne du cadre.

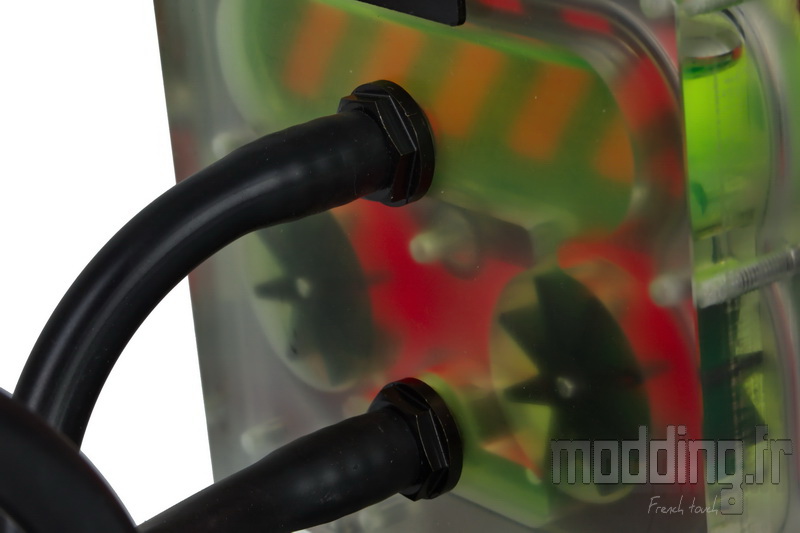

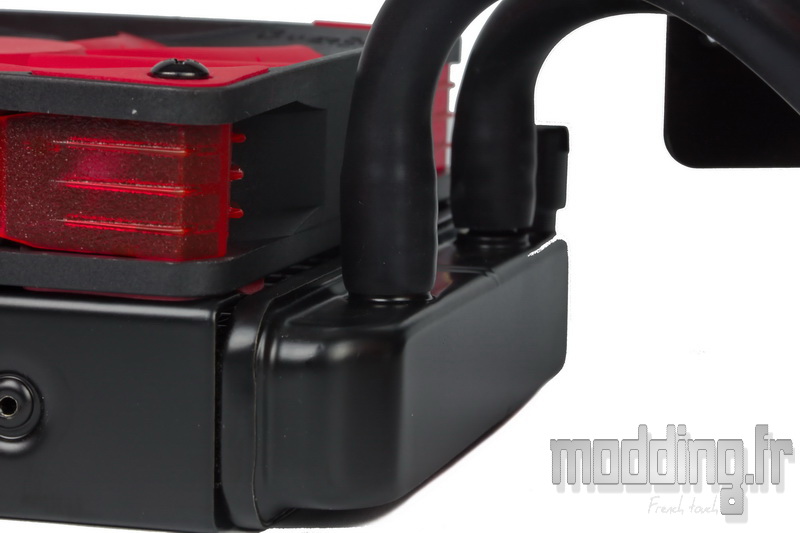

Le Captain 240EX classique se finit à ce niveau…. Celui du Dukase Liquid intègre deux autres tuyaux de couleur noire qui émergent de l’extrémité opposée du radiateur.
Ils se dirigent vers un réservoir accessoire.
Pour autant le circuit reste bel et bien fermé sans possibilité de pouvoir étendre la boucle en incluant un waterblock supplémentaire, du moins en l’état.

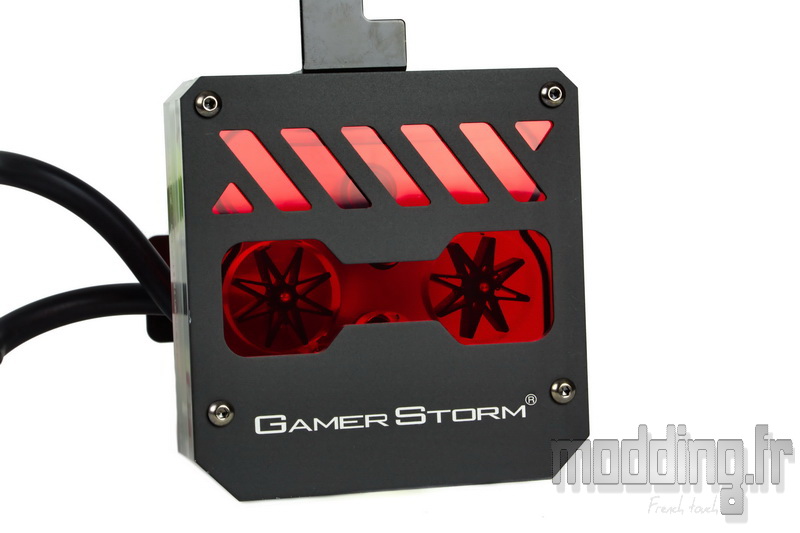

Le réservoir est constitué de matière acrylique avec une plaque en aluminium au niveau de sa façade.
Il mesure 115 mm de large sur 118 mm de haut.
Son design n’est pas sans rappeler la cassette audio que l’on glissait dans nos baladeurs ou magnétophones… du moins pour certains d’entre nous…

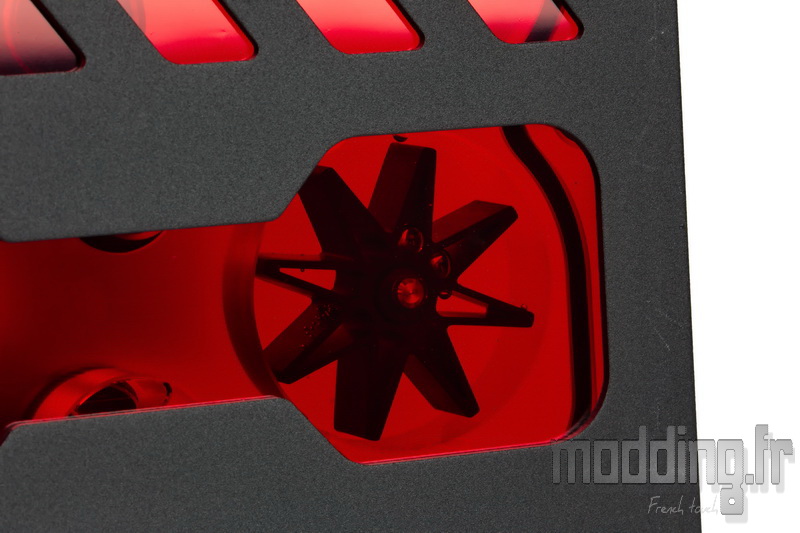

Les “roulements de la bande magnétique” permettent en fait de visualiser le flux au sein du liquide de refroidissement. Cela peut paraître futile mais se révèle être utile tellement le niveau sonore de la pompe est réellement inaudible.

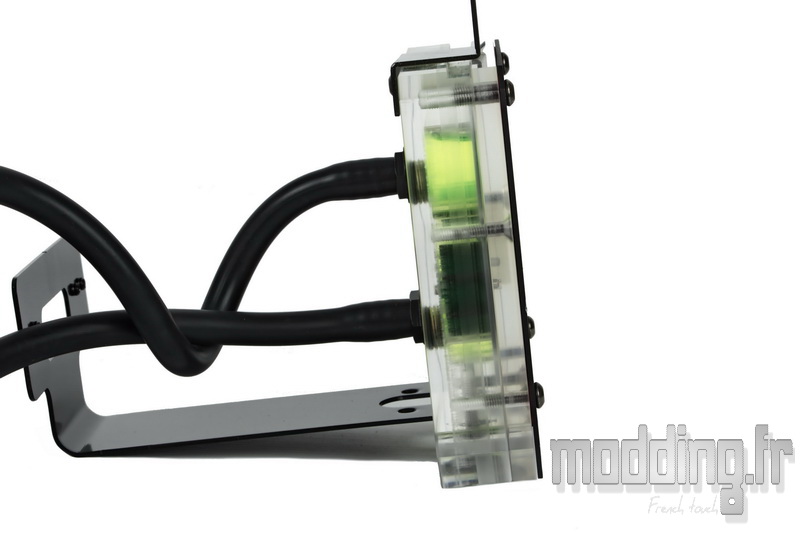

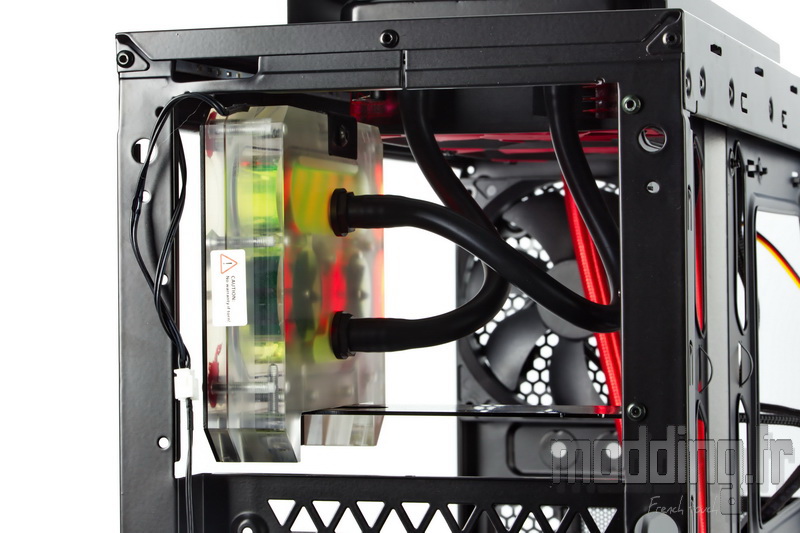

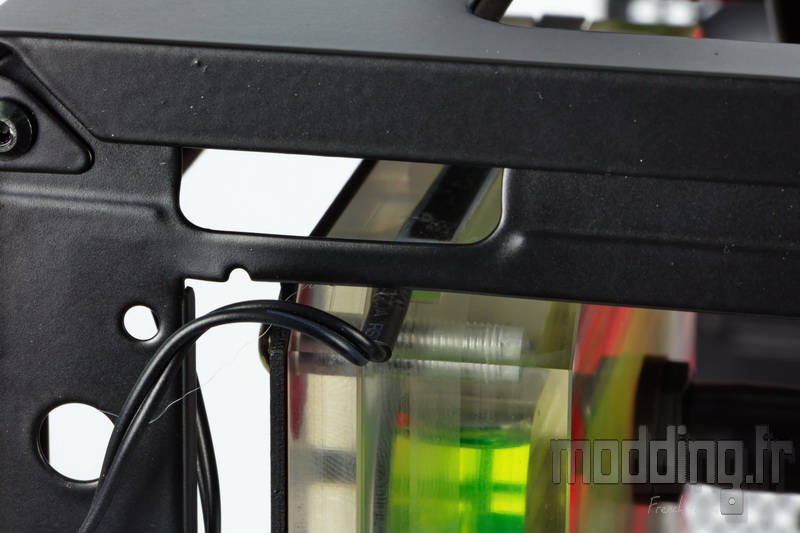

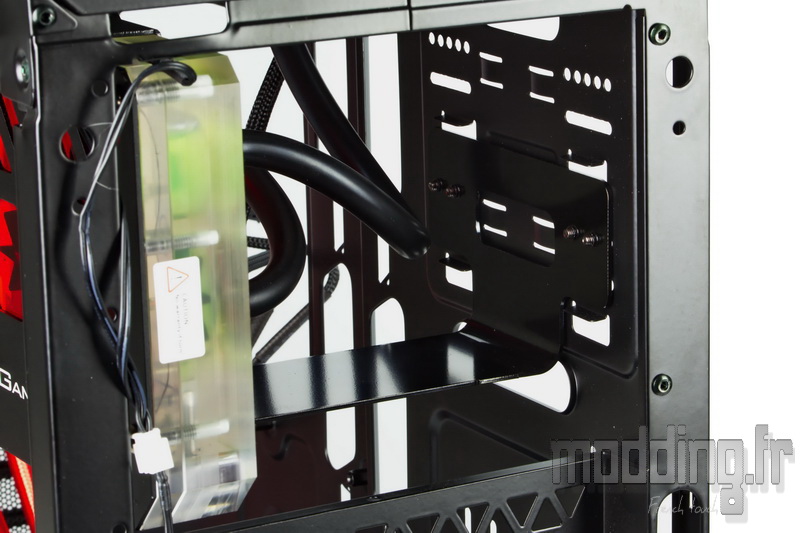

Un support en acier permet de fixer le réservoir au niveau de l’emplacement de l’ancienne baie 5.25″.
Le support est vissé sur le haut du châssis par une seule vis, 4 autres se positionnent sur la paroi interne de cette ancienne baie.
Afin de mettre en valeur le liquide au sein du réservoir et sublimer la façade, on y glisse une petite bande de Leds sur le haut du réservoir afin de diffuser une lumière…… rouge.
