L’extérieur :
Le Dukase Liquid présente un look plutôt sobre au premier abord…. C’est bien sûr sans compter sur le rétroéclairage dont est paré le boitier.
La porte totalement vitrée avec son aspect fumé renforce ce look quelque peu austère…
Nous avons cependant quelques motifs géométriques en relief venant agrémenter le style du Dukase.
Point de courbe sur ce boitier, DeepCool prend le parti d’afficher un bon nombre d’angles dans les trois dimensions.
Il mesure 202 mm de large sur 483 mm de profondeur pour une hauteur totale de 504 mm.
Composé d’acier et de plastique, le boitier affiche un poids totale de 8,4 kg englobant l’AIO Captain 240EX.
La façade est totalement pleine!
On note la présence de quelques reliefs à même la matière en plastique de la structure.
On découvre en fait une porte s’ouvrant sur cette façade qui comporte ….
…. Deux parties distinctes.
Dans la partie inférieure, nous avons une grille intégrée à la structure en plastique avec la présence de plusieurs petites ouvertures afin de laisser entrer l’air frais dans le boitier.
La porte en elle même est aussi composée d’une structure en plastique avec un déport de 9 mm de profondeur par rapport à la paroi de la façade…
Pas de quoi mettre en place un rheobus doté de boutons mais nous verrons que la question ne se posera même pas pour la baie 5.25″.
Le système de fermeture passe par la présence de 3 plots magnétiques repartis sur la hauteur de la porte.
Sur les bords de la porte, nous avons des ergots métalliques traduisant la présence d’une plaque métallique sur la face externe de ladite porte.
Le Dukase Liquid est issu de la version 2 du Dukase.
De ce fait nous avons deux caches de la baie 5.25″ ainsi qu’un cache 3.5″….. Cependant, elles ne sont là que pour la “décoration”…. comme nous allons le voir dans la section suivante.
La porte latérale principale est totalement remplacée par une vitre en acrylique de 430 mm sur 440 mm.
On constate au premier abord qu’elle présente un aspect quelque peu foncé!
Le Dukase Liquid est proposé soit avec une vitre acrylique soit avec une vitre en verre trempé.
Les pieds surélèvent le boitier de 20 mm…
On constate que la façade descend plus bas que le châssis, au niveau desdits pieds.
La vitre en acrylique est dotée de bords biseautés afin d’apporter un plus à la finition.
Cependant on peut remarquer que l’assemblage entre le carénage de la façade et celui du Top n’est pas des plus parfait….
Ces carénages sont dotés d’un large bord encadrant ainsi la baie vitrée.
La porte controlatérale est totalement pleine et entièrement constituée d’acier.
Cependant elle n’est pas completement plate! nous avons, sur une bonne partie de la surface, un déport de 8 mm qui viendra s’ajouter à l’espace alloué au câble management.
La façade est dotée d’une porte mais il se trouve que cette dernière est pleine sans une seule ouverture….
Aussi pour permettre à l’air d’entrer par l’avant du boitier, le bord de cette façade au niveau de la porte controlatérale est doté de toute une série d’ouïes.
Un élément que l’on ne retrouve pas sur le bord opposé…..
On remarque au passage que le Top est surélevé de 4 petits millimétrés.
Il se trouve que c’est le seul interstice où l’air peut s’échapper du châssis après avoir traversé le radiateur du Captain 240EX.
L’arrière du châssis présente une répartition classique des emplacements.
On retrouve l’emplacement de l’alimentation dans la partie basse.
Par contre nous n’avons pas de petite languette permettant d’accéder au filtre….
Au-dessus, nous avons 7 équerres PCI ajourées type grille Mesh.
Une grille en nid d’abeille prend place juste à coté.
En haut, nous avons l’emplacement de l’I/O Shield avec à ses cotés une grille permettant de mettre en place un ventilateur en 120 mm ou ….. 80 mm!!!
Étrangement on note la présence de deux passes tuyaux juste sous l’emplacement du ventilateur.
Au niveau du rebord postérieur du Top, nous avons deux clips qui permettent de libérer ce dernier.
La base du boitier.

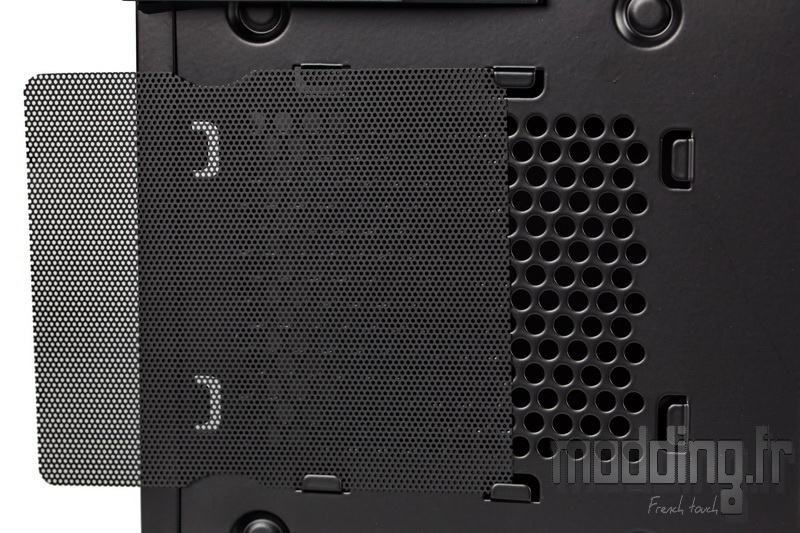

Dans la partie arrière, nous avons la grille de l’emplacement de l’alimentation.
On constate qu’elle est dotée d’un simple filtre sans structure en plastique glissant sur un système de rails.

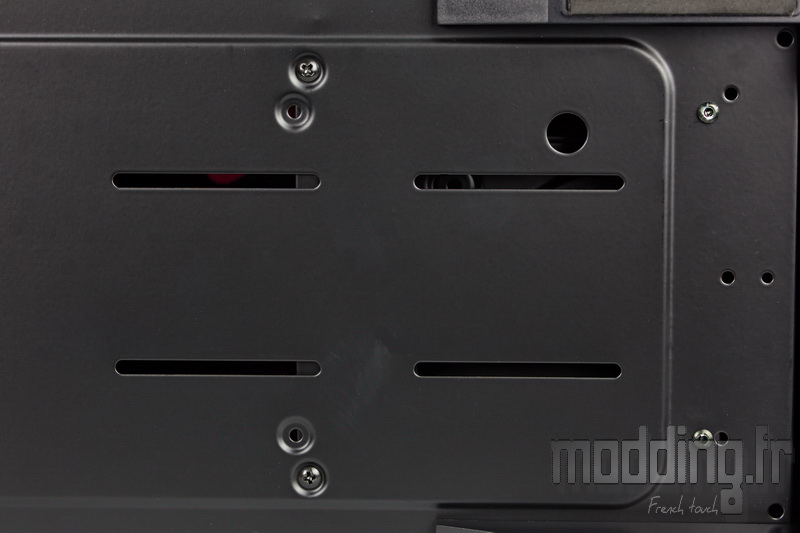

Dans la partie avant, nous avons deux jeux de fentes qui dans le Dukase V2 peuvent éventuellement accueillir une pompe Watercooling.

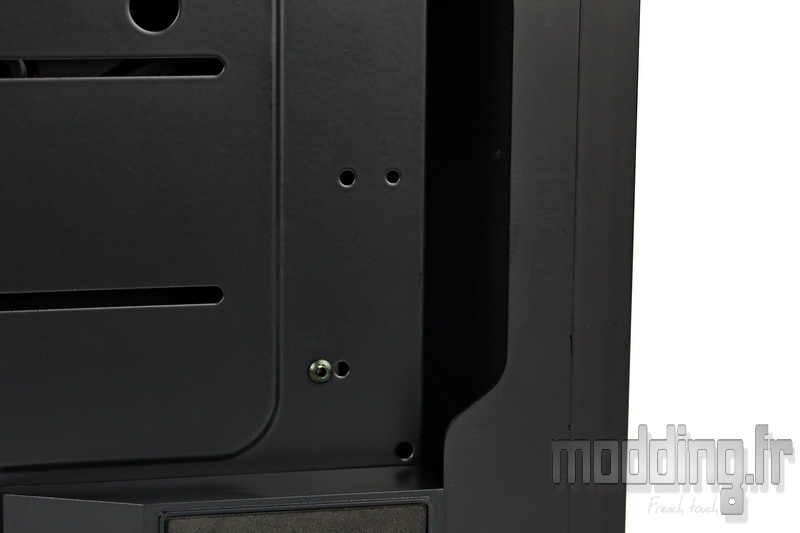

Le bord inférieur de la façade descend au-delà du châssis, à hauteur des pieds du boitier, libérant ainsi un espace qui permet de seconder les ouïes latérales en matière de flux d’air entrant.
Accessoirement, cela facilite la désolidarisation de la façade par rapport au châssis.
Les 4 pieds sont équipés de large patin en mousse afin de limiter la transmission des vibrations au sol tout en permettant de bien caler le boitier sur ledit sol.
Le Top du boitier ne présente aucune ouverture.
Cependant il est constitué de deux parties.
On reprend le design en relief comme au niveau de la façade.
On retrouve aussi le revêtement métallique sur la structure en plastique.
En agissant sur les deux clips arrière, nous allons pouvoir retirer la partie centrale du Top.
Nous découvrons alors un emplacement pour deux ventilateurs en 120 mm ou en 140 mm.
Etant donné que nous avons la version Dukase Liquid, l’emplacement est occupé par le radiateur 240 de l’AIO.
Un espace sous forme de biseau sépare le Top du panneau avant.
De gauche à droite, nous avons :
- Port USB 3.0
- Prises Audio
- Port USB 2.0
- Bouton Power intégrant la Led du même nom
- Bouton Reset affichant la Led activité disque
- Un curseur
Ce dernier est un contrôleur de ventilation sur trois positions. Il peut accueillir jusqu’à 3 ventilateurs câblés en 3-pins.
