Tests :
Config de test :
Niveau sonore
Le ventilateur du Define Nano S
Un test est effectué sur le ventilateur du boitier : Dynamic GP12 et GP14.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Seasonic X-850 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, celles-ci sont contrôlées par un multimètre.
Niveau sonore
Vitesse de rotation
Que ce soit le GP12 ou le GP14, ces deux ventilateurs se révèlent extrêmement discret voire même inaudible en deçà des 12 V.
Ambiance sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation Noctua NH-D9L 30% (NH-D9L 30% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-D9L 30% (NH-D9L 30% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation Noctua NH-D9L 100% (NH-D9L 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation Noctua NH-D9L 100% (NH-D9L 100% – Boitier 12 V)
Le ventilateur du boitier est branché sur un adaptateur Molex en 5 V et 12 V, le NH-D9L est géré par le logiciel Speed Fan v4.51.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles font la sieste pendant que je fais les tests….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au dessus telle que la carte mère se positionne dans le boitier.
La comparaison avec la config hors du boitier nous permet de constater que le boitier filtre bien les nuisances sonores engendrées par les ventilateurs du ventirad (NH-D9L à 100% – Boitier 5 V).
Globalement, c’est vraiment en poussant l’ensemble de la ventilation que le niveau sonore devient audible, le reste du temps il sait se faire discret.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde TMPIN0 et TMPIN2) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.28.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du NH-D9L est configuré par le logiciel Speed Fan v4.51 comme suit :
- –> 40° = 30%
- 40°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike Extreme.
OCCT CPU
OCCT CPU + Fire Strike
Lors du stress OCCT, nous ne remarquons que peu de différence entre la ventilation à 5 V et à 12 V.
Mais lors du test combiné avec Fire Strike, l’impact est plus conséquent avec un gain de + de 10° sur le CPU et le GPU.
Nous restons dans le scénario du petit boitier avec tout ce que peut engendrer un volume restreint, du coup l’air chaud est plus confiné aux cotés des composants et forcement si le flux d’air reste faible, l’évacuation de cet air a du mal à se faire.
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence). Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

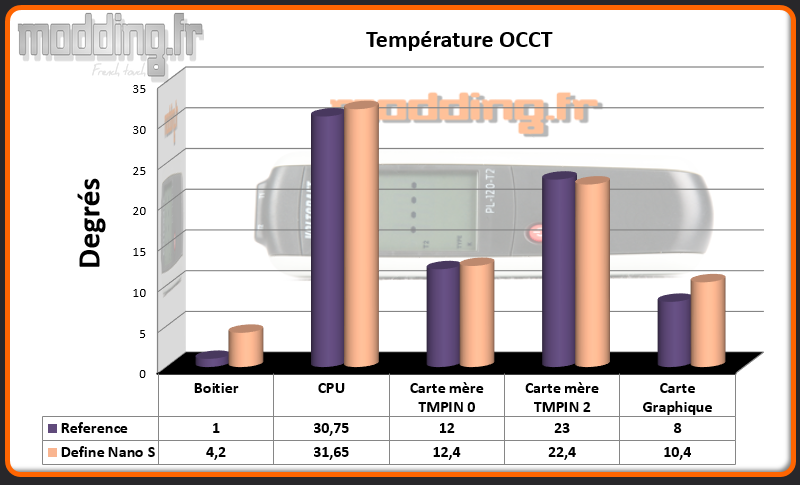

Comparatif OCCT CPU
Comparatif OCCT CPU+Fire Strike
Lorsque la carte graphique est prise à partie dans les tests, la température ambiante au sein du boitier a vite fait de monter.
Sa proximité avec le bloc d’alimentation limite l’efficacité de son système de refroidissement et du coup la carte tend à créer une hausse des températures qui se répercute sur le CPU.
