Montage :
Le Define Nano S ne comporte aucune cage.
La marque a pris partie pour le dématérialisé donc nous n’avons aucun emplacement pour un quelconque lecteur optique ce qui vaut aussi pour toute mise en place d’un rheobus.
Par contre au niveau stockage, Fractal Design propose différentes possibilités avec trois types de supports.

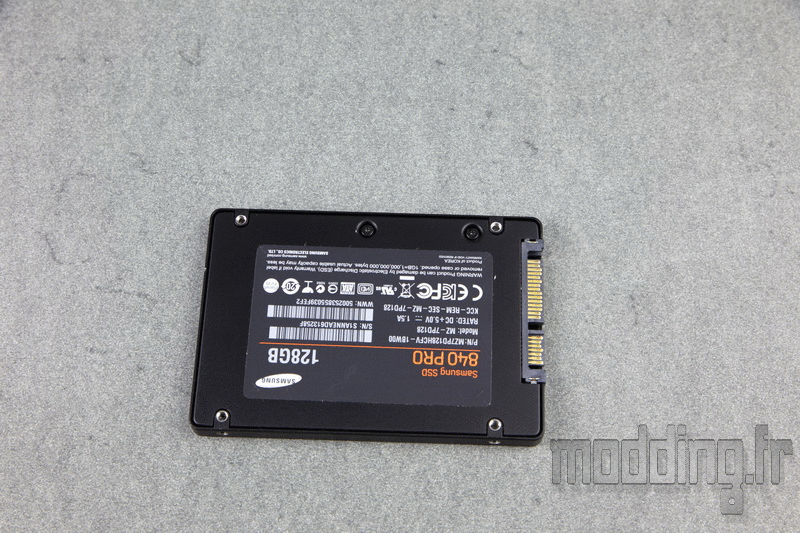

Le premier concerne les unités 2.5″ et plus particulièrement le SSD de par l’absence de silentbloc spécifique.

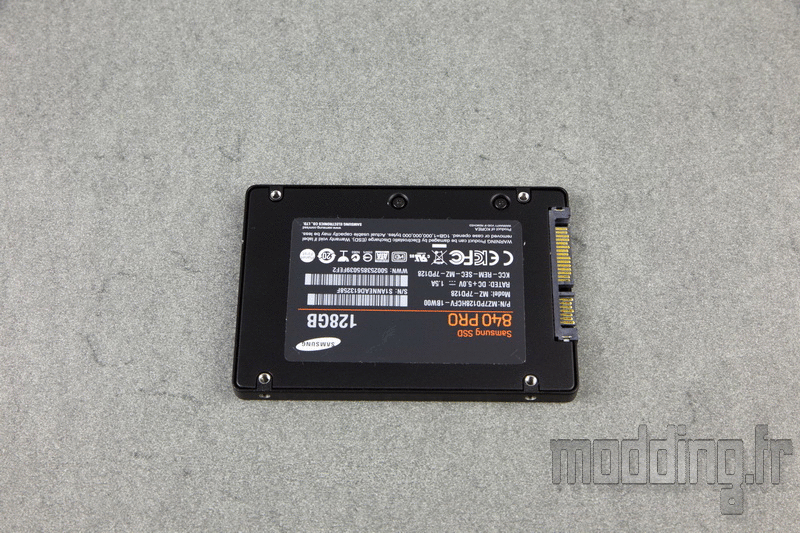

Le montage est simple avec une fixation par le dessous en utilisant le tournevis et des vis M3.

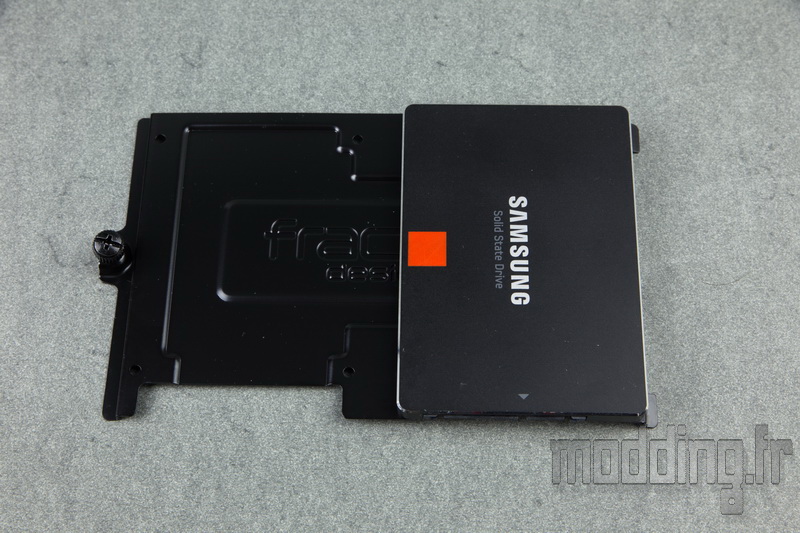

Cette platine permet d’accueillir jusqu’à deux SSD.
On oriente ces derniers avec la connectique vers le bas, du coté des larges encoches du support.

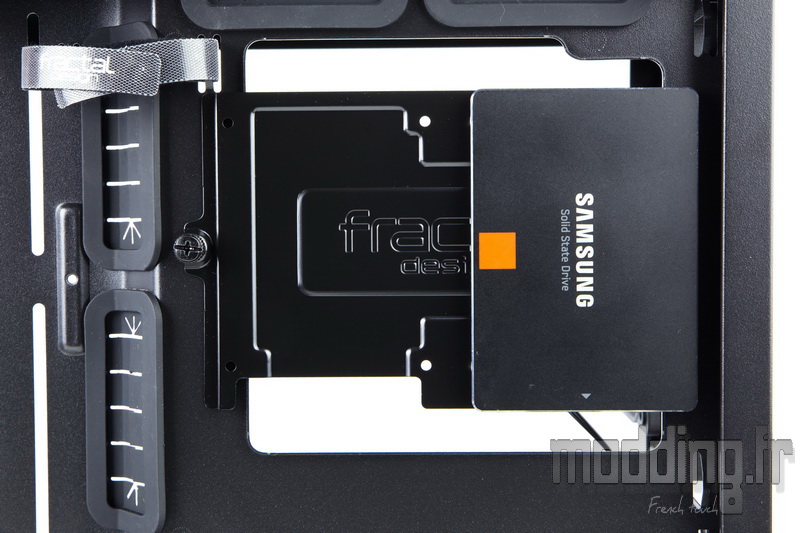

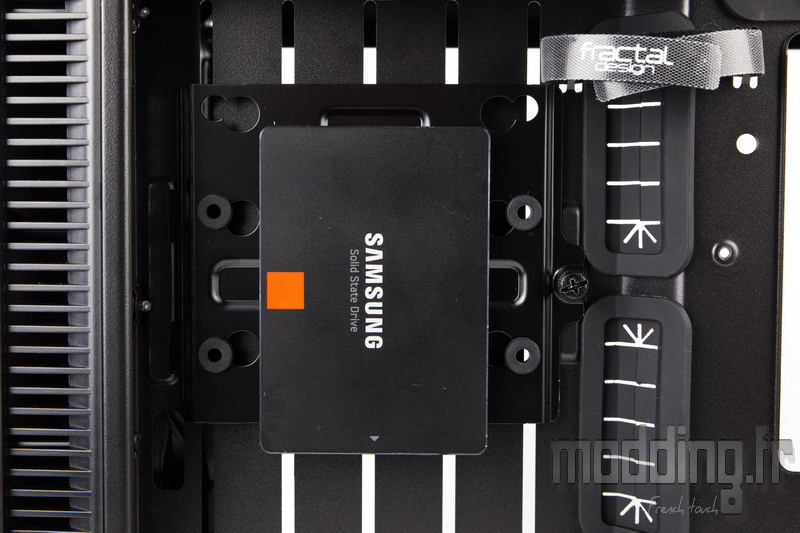

On place ensuite le support sur son emplacement au niveau de l’ouverture du plateau de la carte mère menant à l’arrière du Socket.

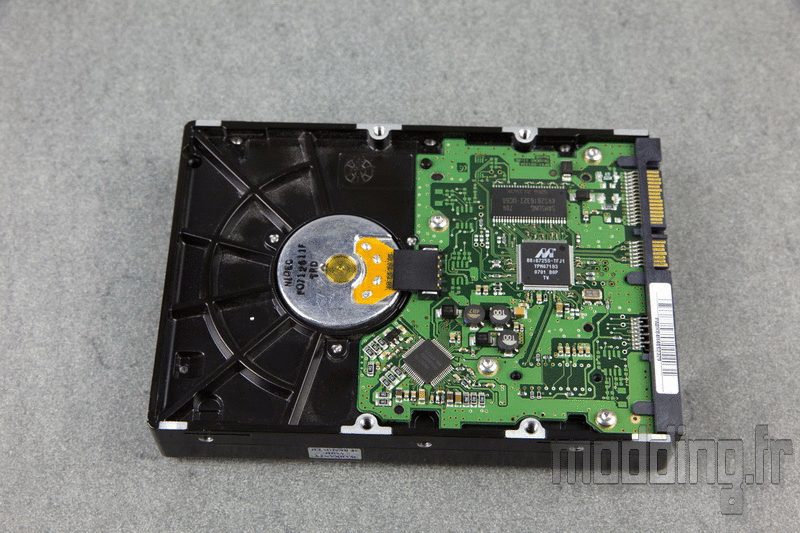

Le deuxième support permet grâce aux silentblocs présents d’accueillir un disque dur 3.5″.

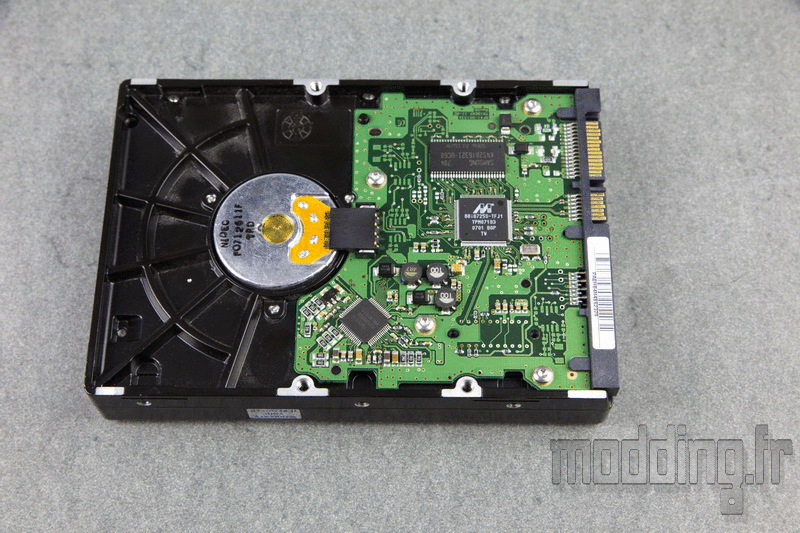

La fixation se fait aussi par en dessous en utilisant les vis spécifiques à ce montage.
Les deux autres trous exempt de silentbloc permettent d’inverser le sens du disque dur (haut/bas au niveau de sa connectique). On adaptera la position des silentblocs en conséquence.

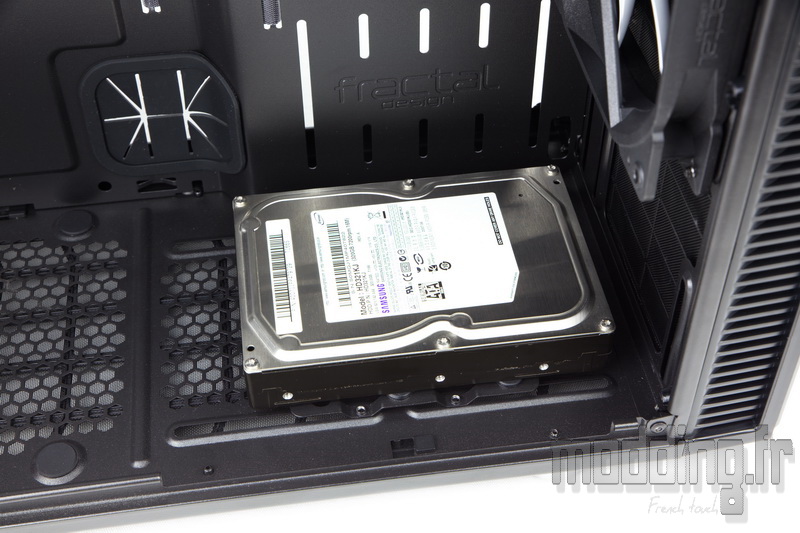

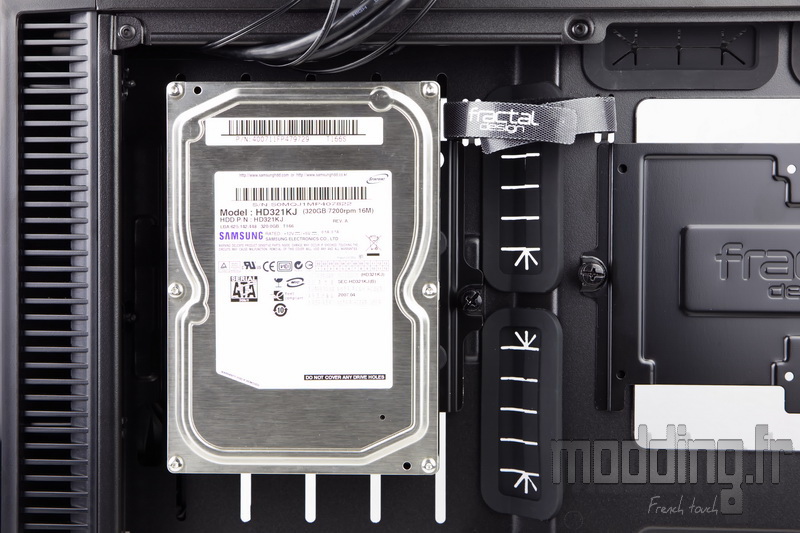

On fixe ensuite le support sur son emplacement à l’avant du plateau de la carte mère.
Les 35 mm d’espace à ce niveau permettent d’accueillir ce type de disque dur.
Ce support peut tout aussi bien accueillir une unité de stockage 2.5″.
De part l’absence de silentbloc spécifique à ce format, on préfère y placer un SSD.
Le montage est identique au premier support avec une fixation par en dessous et en utilisant des vis M3.
Moins imposant qu’un disque dur 3.5″, le SSD laissera un peu plus de place pour le rangement des câbles.
Le troisième et dernier support se trouve être la platine multi-fonction.
La fixation se fait par en dessous en utilisant les vis adéquates en fonction du format de l’unité de stockage.
Nous avons le choix entre deux emplacements : soit en bas du boitier avec une mise en place des 4 vis spécifiques à ce support en passant sous le châssis.
Soit sur la partie avant du plateau de la carte mère.
Il faut alors baisser le ventilateur pour pouvoir fixer le support au niveau des rainures.
Pour laisser les câbles Sata hors de vue, on oriente l’unité de stockage de façon à avoir sa connectique vers le haut, là où se trouve le passage des câbles du panneau avant.
Cette platine peut donc accueillir au choix : un disque dur 3.5″, un SSD ou une pompe de watercooling.

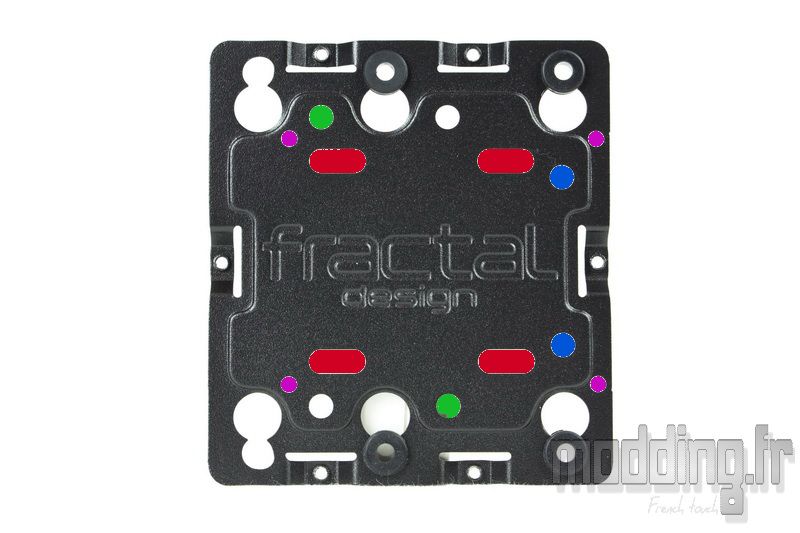

- En rouge : point de fixation pour pompe DDC
- En vert : point de fixation pour pompe DDC (pattes du carénage)
- En bleu : point de fixation pour pompe D5
- En violet : point de fixation pour SSD
Au niveau de ce dernier emplacement, dans le cadre d’un watercooling, nous pouvons fixer les deux supports pour réservoir.
La forme des trous permet d’ajuster la hauteur en fonction des autres composants dont notamment la carte graphique.

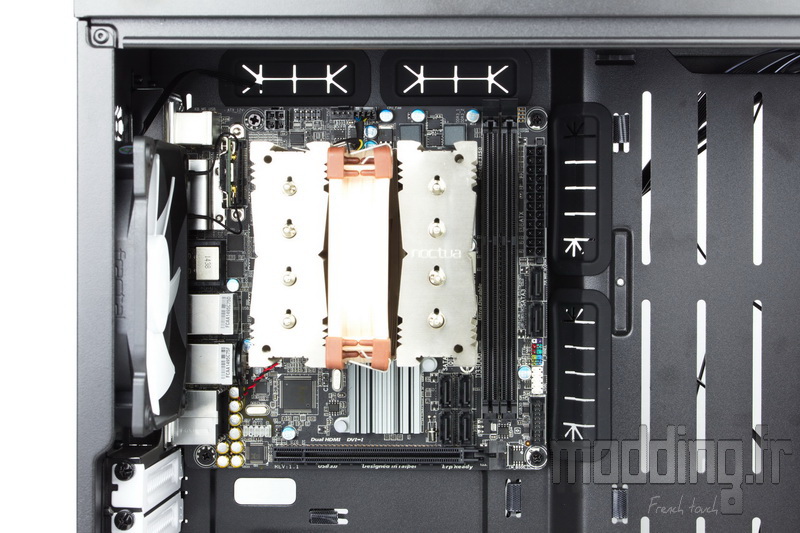

On met en place la carte mère format mini ITX.
Les entretoises font partie intégrante du plateau et nous utilisons les vis 6.32.
Nous ne rencontrons aucun problème pour positionner la carte mère.

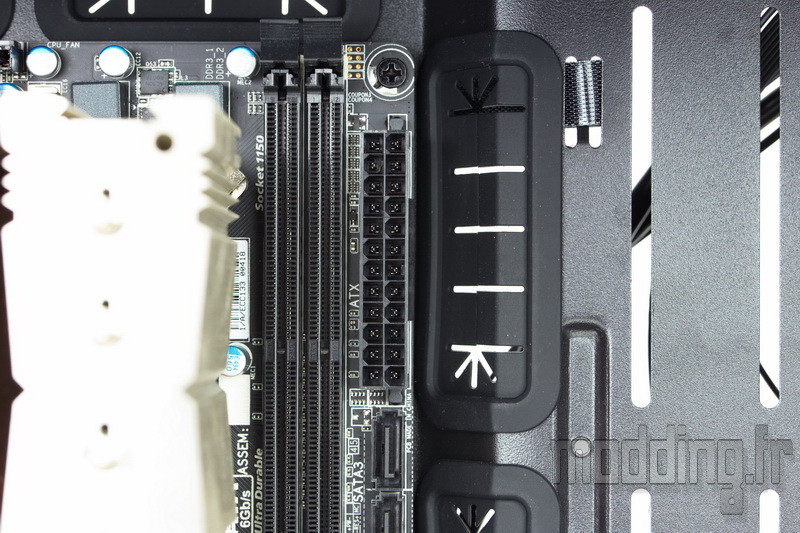

Les passages de câbles entourent bien la carte mère et celui pour le passage du 24 broches ATX tombe nickel en face de la prise correspondante.

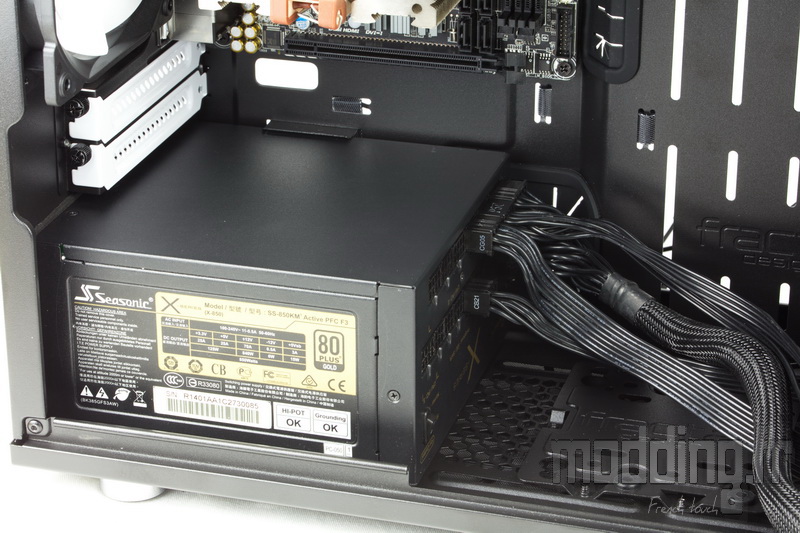

Le bloc d’alimentation prend facilement place dans son logement.
On note la présence d’une petite ouverture sous la carte mère pour l’éventuel câble audio du boitier.

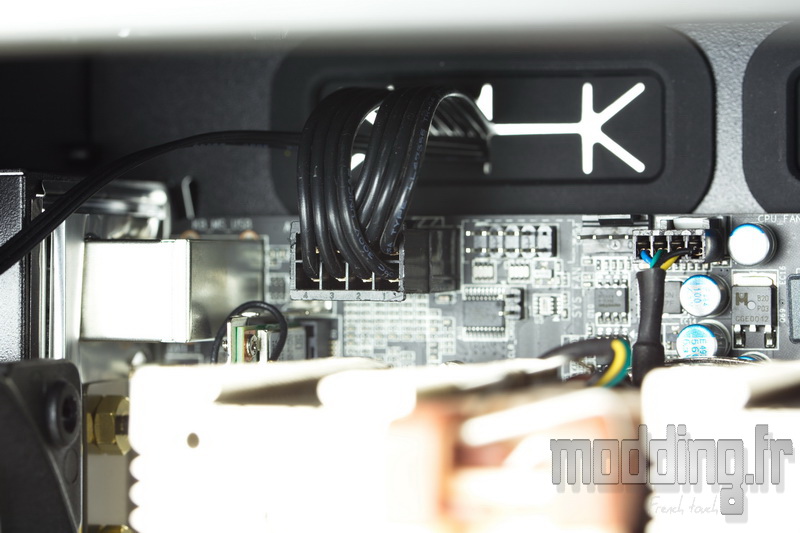

Le branchement du câble CPU ne pose pas trop de soucis et peut se faire une fois la carte mère en place.
Cela dépendra surtout du volume du ventirad…
Le câble ne généra pas la ventilation supérieure car celle-ci se trouve décalée vers la porte principale.

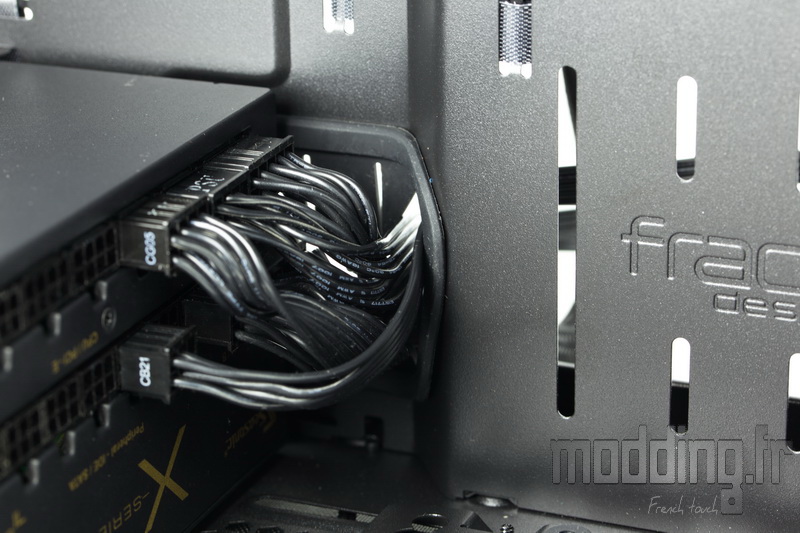

La profondeur maximale du bloc d’alimentation est de 160 mm, au delà le passage des câbles se trouve obstrué par le bloc lui même.

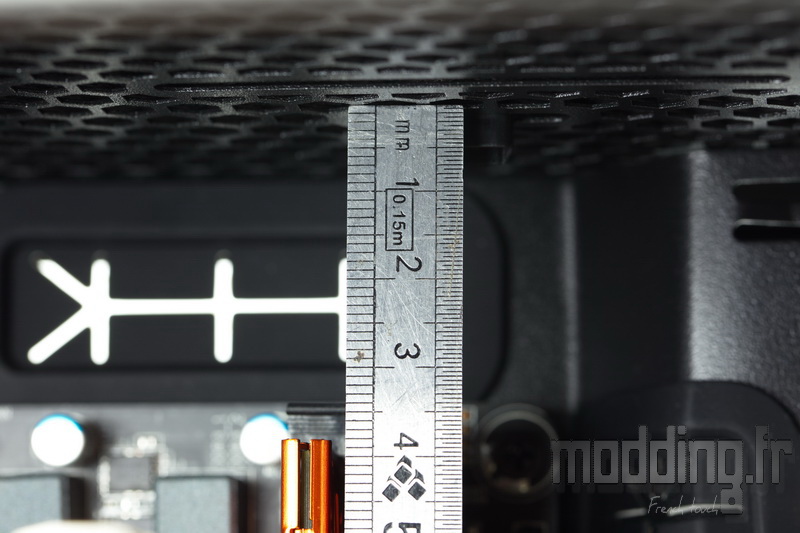

Un peu plus de 35 mm sont disponibles entre la haut du châssis et nos barrettes mémoire.
Le réglet se trouve juste entre les trous pour la ventilation en 140 mm et ceux pour la ventilation en 120 mm.
De ce fait, d’un point de vue Watercooling, on ne pourra pas placer de radiateur 140 ou 280.
Si les barrettes de mémoire et essentiellement leurs dissipateurs n’excèdent pas les 35 mm de hauteur totale, la place est laissée libre pour fixer un radiateur en 120 ou 240 mm.
La mise en place de notre carte graphique ne pose pas non plus de problème.
La place disponible est de 315 mm en présence de la ventilation à l’avant du boitier, distance qui passe à 335 mm si nous n’avons aucun ventilateur à ce niveau.
La distance est raccourcie dans le cas d’une mise en place d’un radiateur de Watercooling.
On pourra placer un radiateur 120, 140, 240 ou 280 à l’avant du boitier. Son épaisseur devra prendre en compte la longueur de la carte graphique et éventuellement de la ventilation supérieure.
Le radiateur ne pourra excéder les 147 mm de largeur et les 312 mm de longueur.
Il y a de la place dans boitier mini ITX! ses larges dimensions lui permettent d’accueillir une bonne config de type gaming.

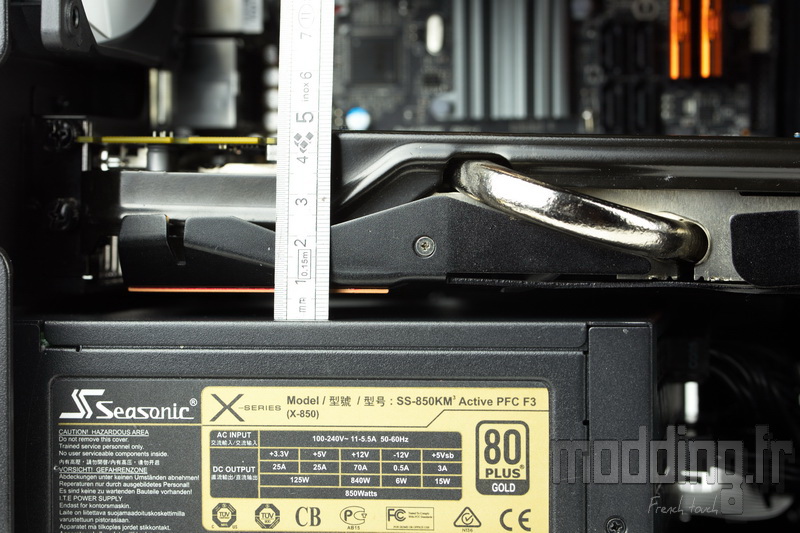

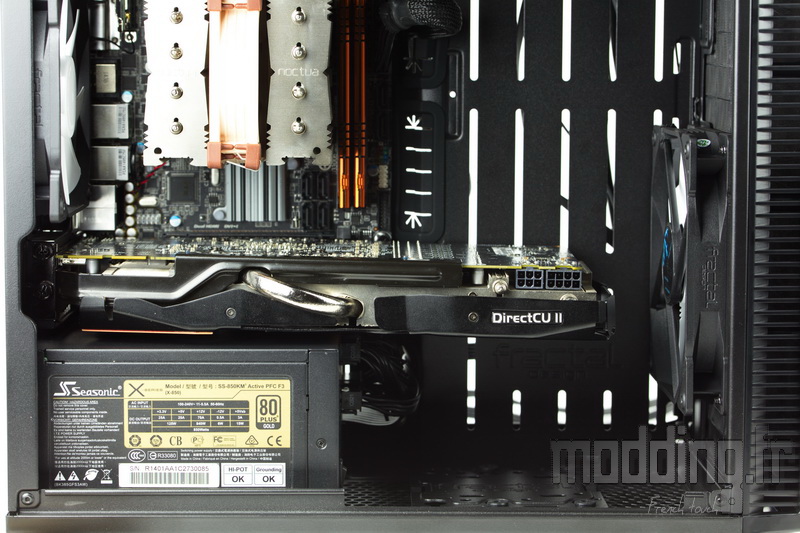

Mais Fractal Design limite tout de même la taille de son boitier pour rester cohérent avec le format mini ITX, du coup nous avons la carte graphique qui se retrouve à proximité du bloc d’alimentation…
Moins de 10 mm d’espace, juste de quoi permettre à l’air de s’infiltrer pour accéder à la ventilation coté PCI de la carte.
A un moment il faut faire des concessions pour garder la possibilité d’accueillir une config gaming et un espace alloué au Waterccoling.

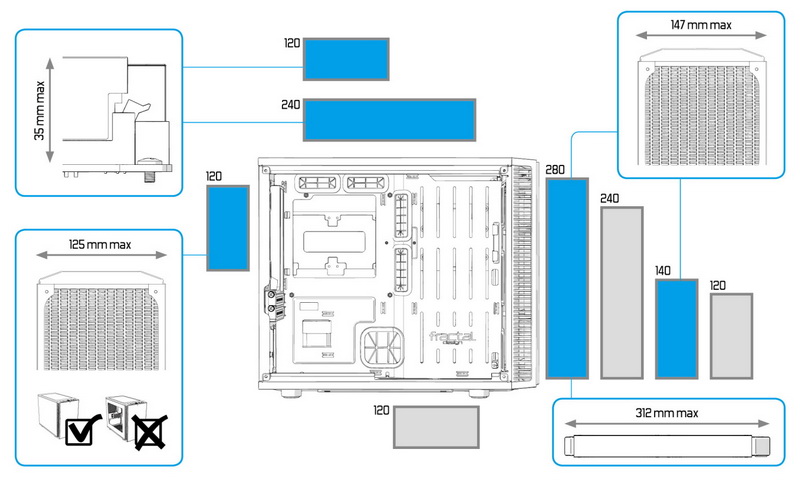

Voici un petit récapitulatif des possibilités qu’offre le Define Nano S en terme de Watercooling.
Les différents câbles se faufilent au travers des passages dédiés.
Les attaches velcro facilitent le rangement des câbles à l’arrière du boitier, tout comme l’espace alloué à l’avant du plateau de la carte mère ainsi que les points d’ancrage le long du câble CPU.
L’ouverture donnant accès à l’arrière du Socket est optimal.
On parle de watercooling mais il faut savoir que le boitier permet de mettre en place un ventirad de 160 mm de haut (162 mm version non vitrée).
On referme les portes.
On dispose d’une belle vue sur notre config!

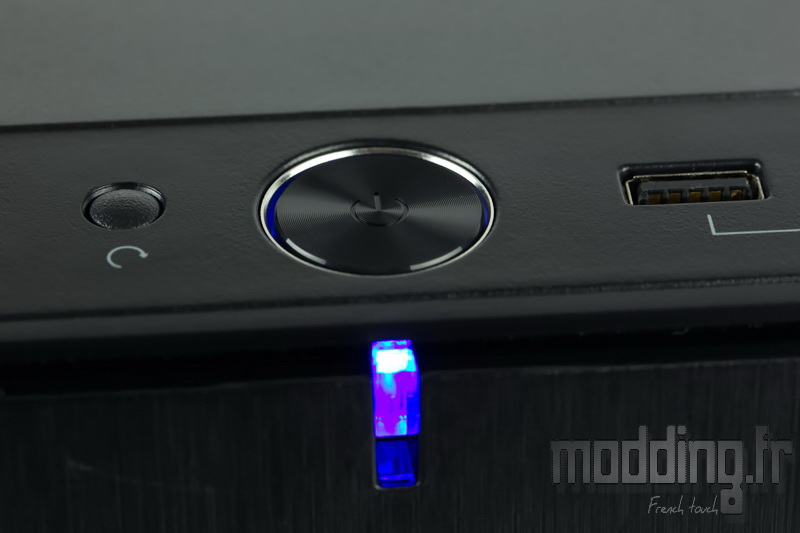

Ne reste plus qu’à brancher le cordon secteur et à appuyer sur le bouton Power qui se pare d’un bel halo bleuté.
