Démontage :
On change nos habitudes en commençant cette fois-ci par le Top du boitier ou du moins le panneau supérieur.
Comme nous l’avons vu, il vient couvrir une grille en nid d’abeille.

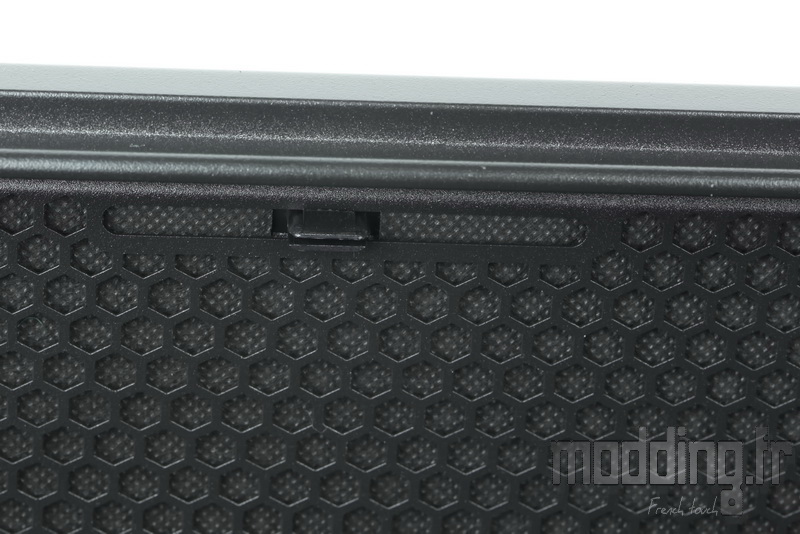

6 clips maintiennent la plaque au châssis, il suffit de pincer ces clips et de les pousser vers le haut pour libérer leur emprise.

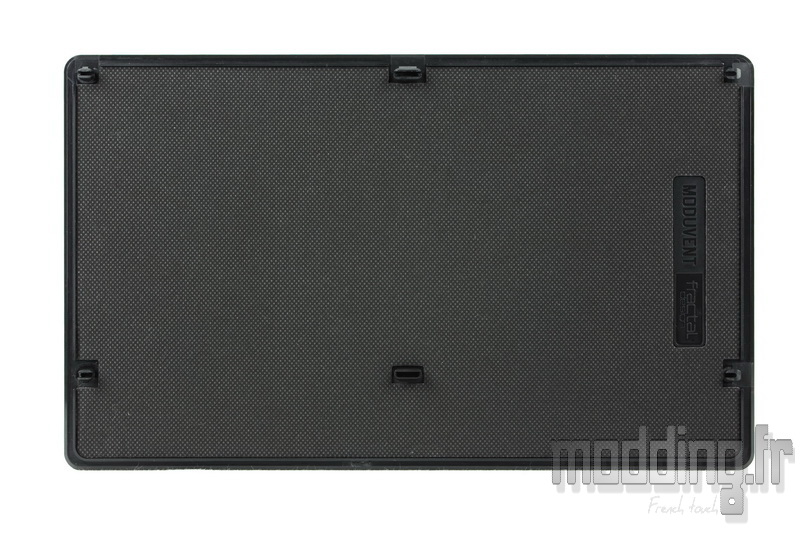

Nous constatons que le panneau revêt une isolation phonique.
Fractal Design a baptisé le concept : Moduvent.
Nous avons ainsi le choix d’axer le boitier sur le silence ou optimiser sa ventilation.
La grille intègre deux emplacements pour ventilateur en 120 mm ou 140 mm.
Nous notons que ces emplacements sont plus portés vers la porte principale pour avoir un minimum d’interaction avec les composants de la carte mère.

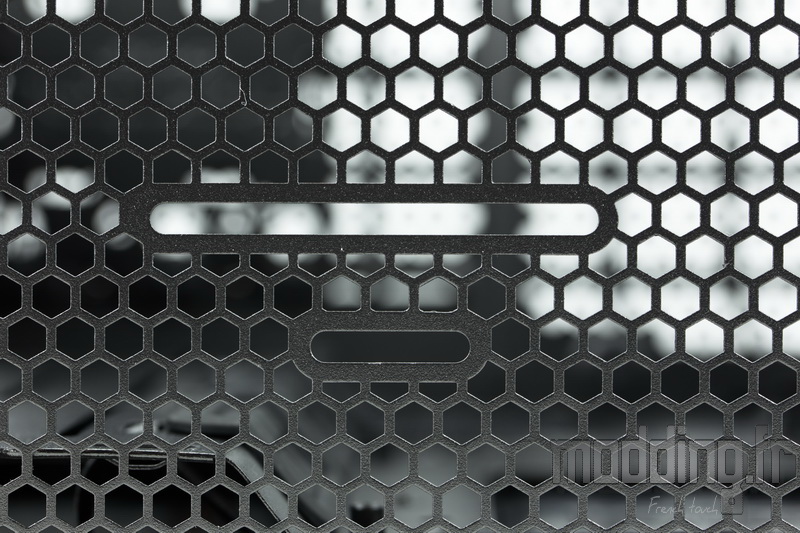

Les trous sont de forme oblongues pour un ajustement de la position des ventilateurs ou éventuellement d’un radiateur.
On remarque que nous avons plus de marge de manœuvre avec les 120 mm.

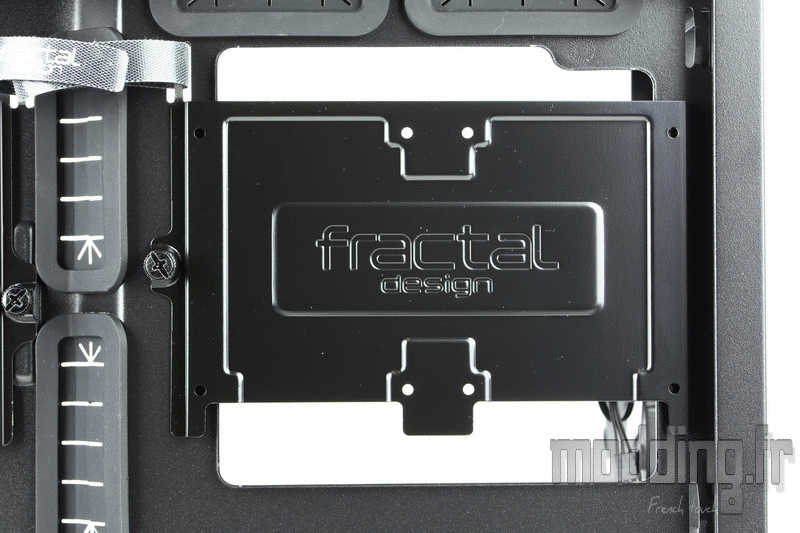

Le support SSD se retire en ôtant la vis à main et en dégageant les pattes de leur point d’ancrage.

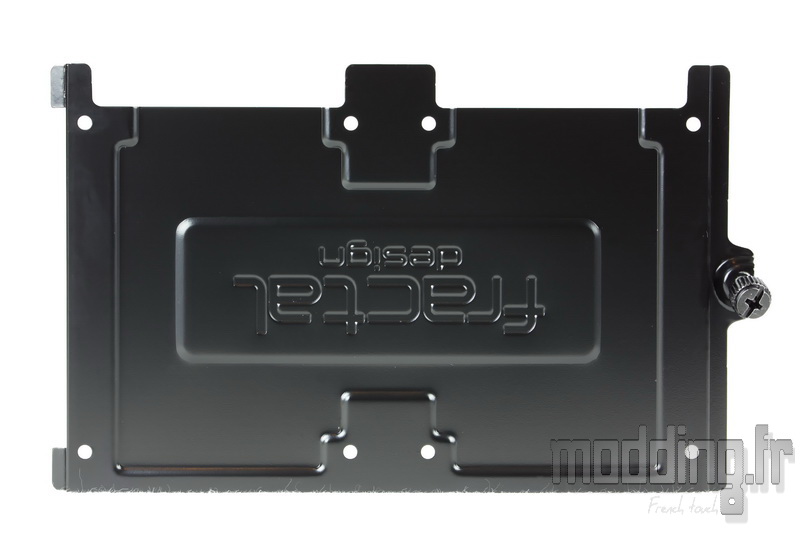

Un support qui peut accueillir deux unités de stockage 2.5″.
Il est frappé du logo de la marque que l’on retrouve d’ailleurs à plusieurs endroits du châssis histoire de se rattraper de son absence sur l’extérieur du boitier.

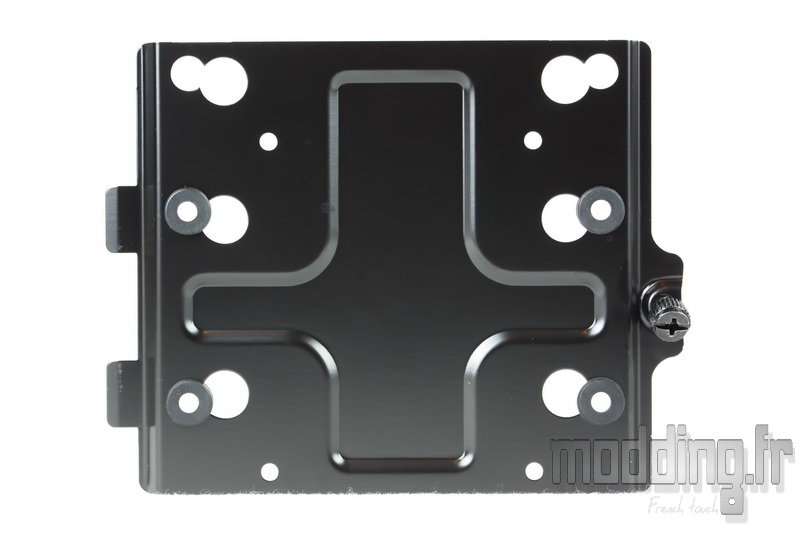

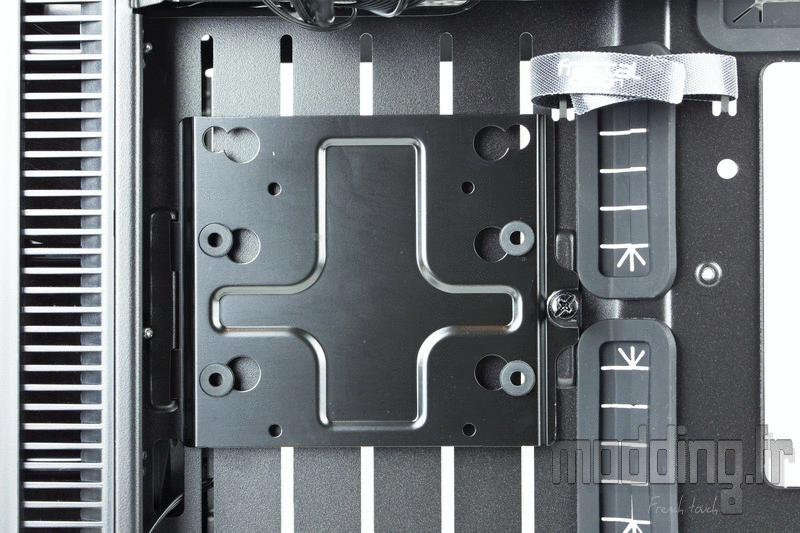

On opère de la même façon pour retirer le support disque dur qui se situe à l’avant du plateau de la carte mère.
Celui-ci intègre des silentblocs pour la mise en place d’un disque dur 3.5″.
Nous avons aussi la présence de 4 trous pour fixer une unité de stockage 2.5″.

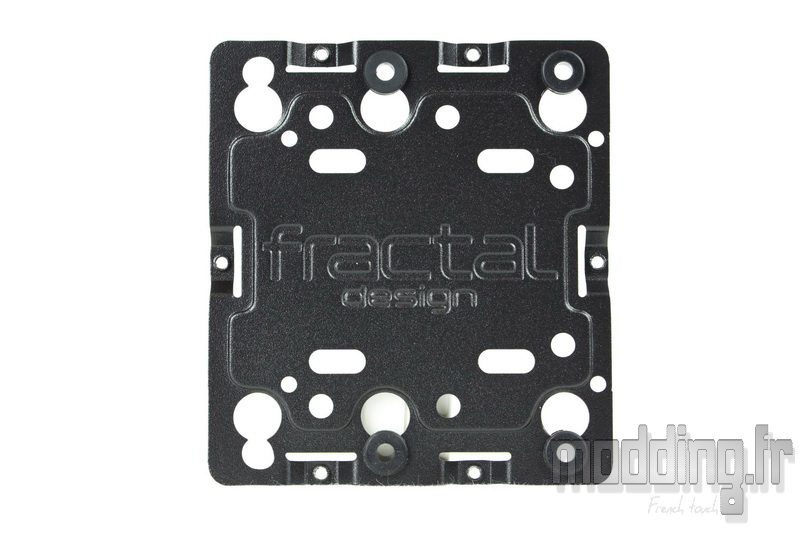

La platine multi-fonction est fixée au bas du châssis par 4 vis qui se retirent par en dessous.
Nous avons plusieurs trous pour son coté multi-support dont notamment 4 trous avec silentblocs pour disque dur 3.5″.

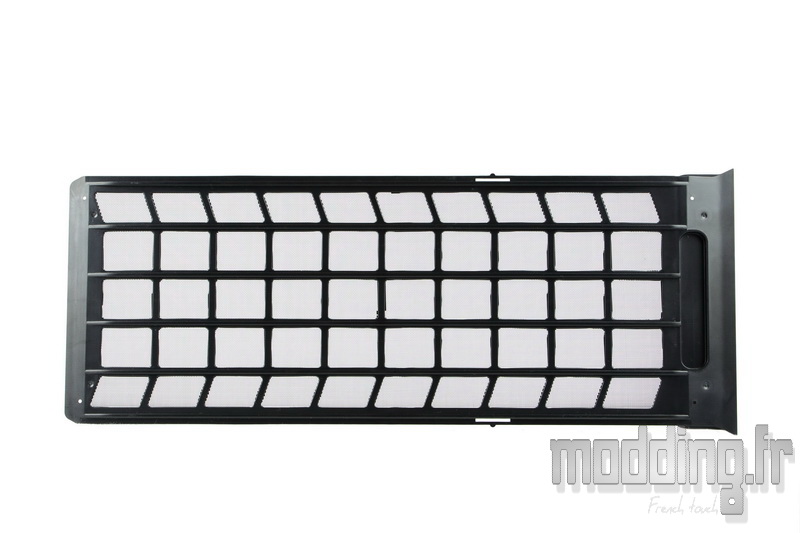

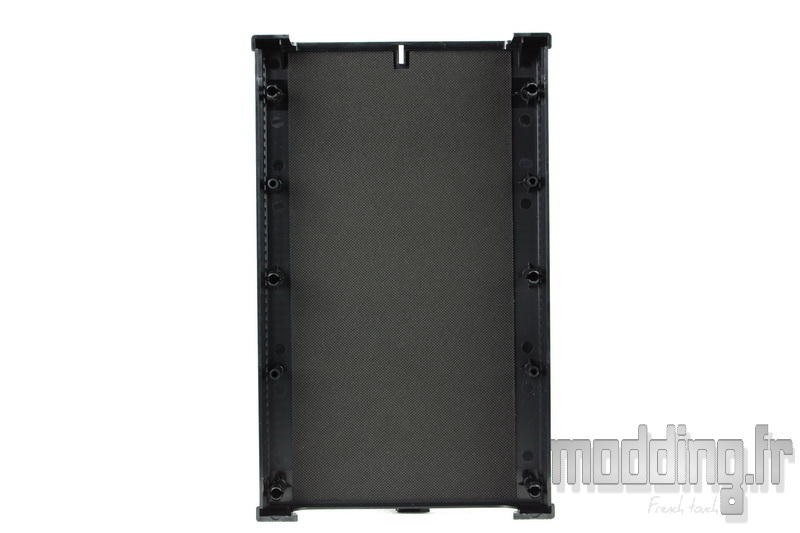

Le tiroir filtre du bas du boitier.

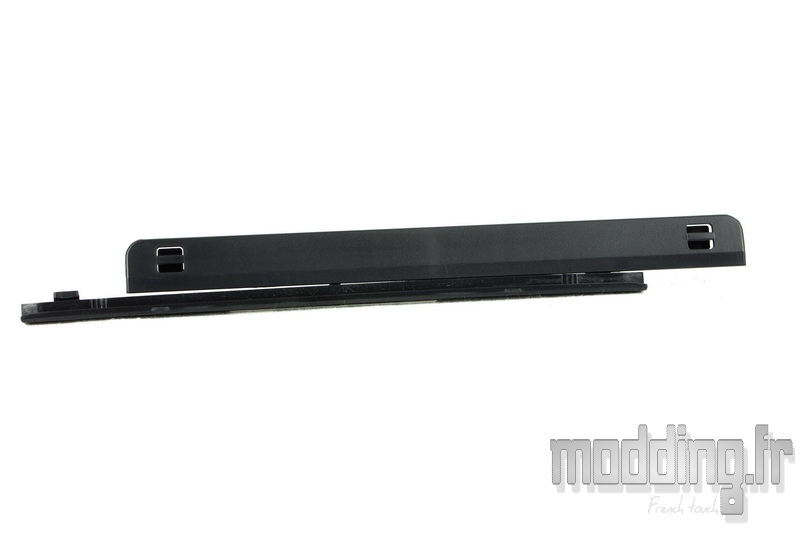

Ses glissières.
Ayant retirer le filtre du bas, nous pouvons facilement retirer la façade en glissant la main sous son rebord inférieur et en tirant vers soi.
La marque optimise le coté silence en ajoutant ici aussi une plaque d’isolation phonique.

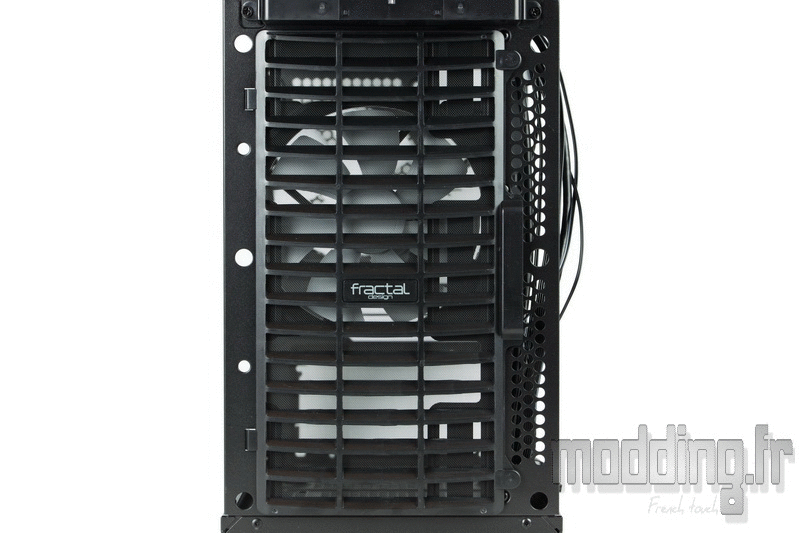

Sur l’avant du châssis une grille filtrée vient prendre place.
Une poignée latérale permet de la retirer.
On note la présence du logo Fractal Design au centre de la structure en plastique.
On découvre un emplacement pour deux ventilateurs en 120 mm ou 140 mm.
Tout comme sur le dessus, les trous sont de forme oblongue pour un ajustement en hauteur.
On retrouve le ventilateur en 140 mm fixé à mi-hauteur.

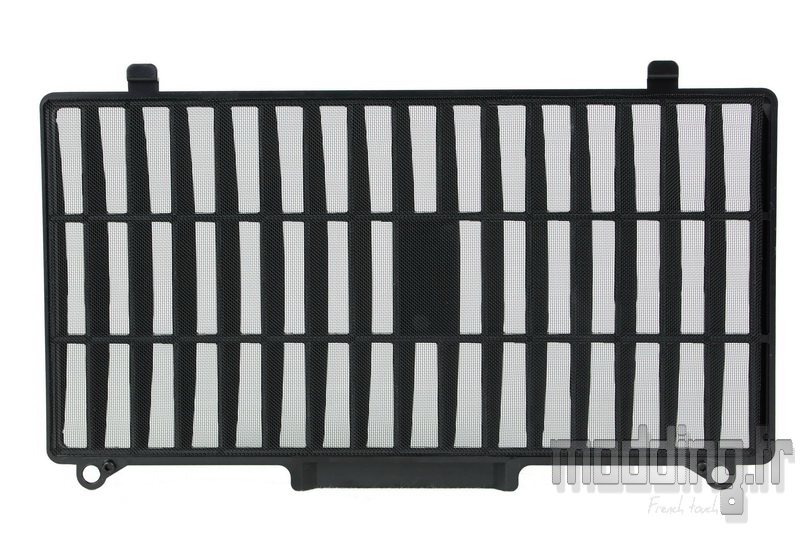

Le filtre avant avec sur un des bords les deux pattes qui viennent s’insérer sur l’avant du châssis et sur l’autre bord deux aimants assurant la fixation de la structure à même le châssis.

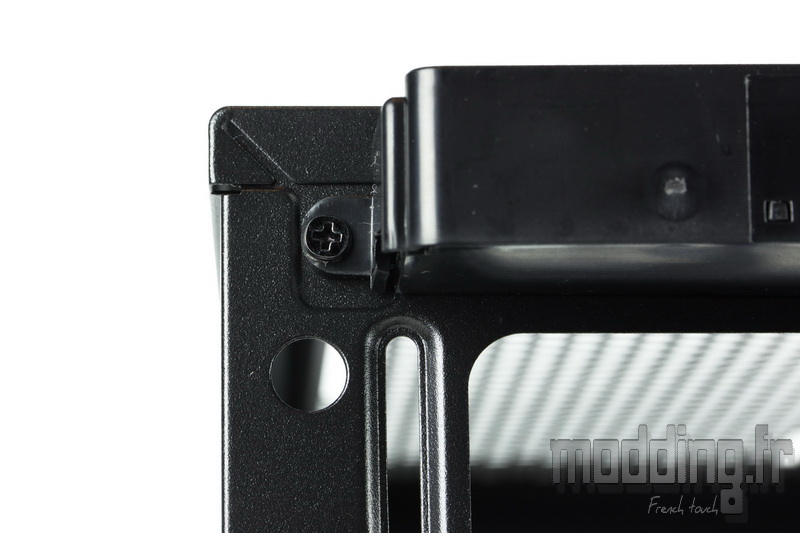

Deux vis maintiennent le panneau avant sur la partie haute de l’avant du châssis.

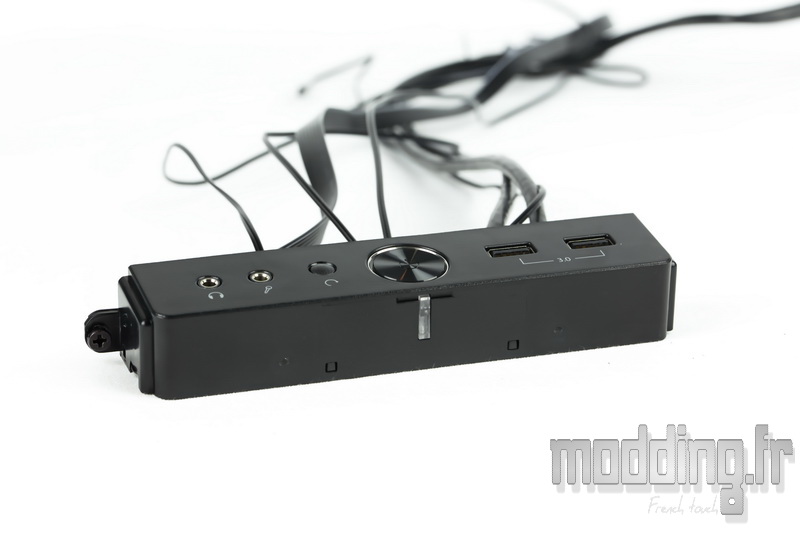

On distingue bien les Leds Power et activité disque placées en avant du gros bouton Power.
Mis a part les deux équerres PCI, le reste des éléments constituant le châssis sont fixés entre eux par des rivets.

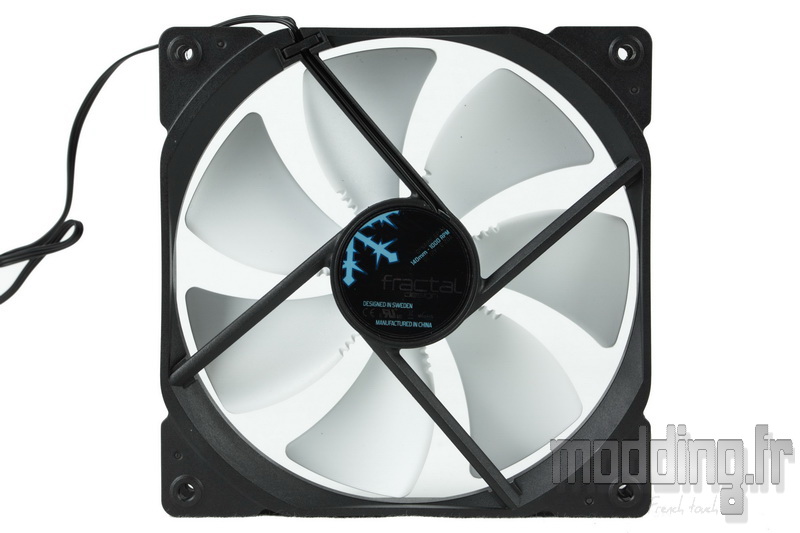

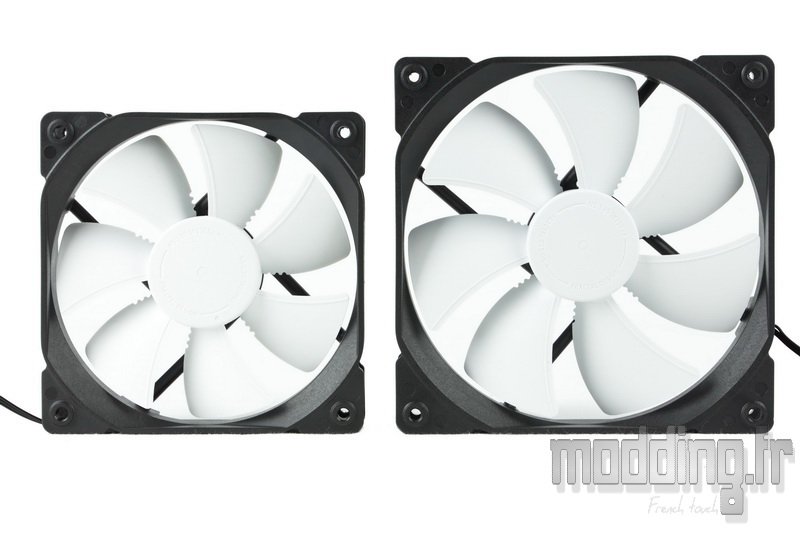

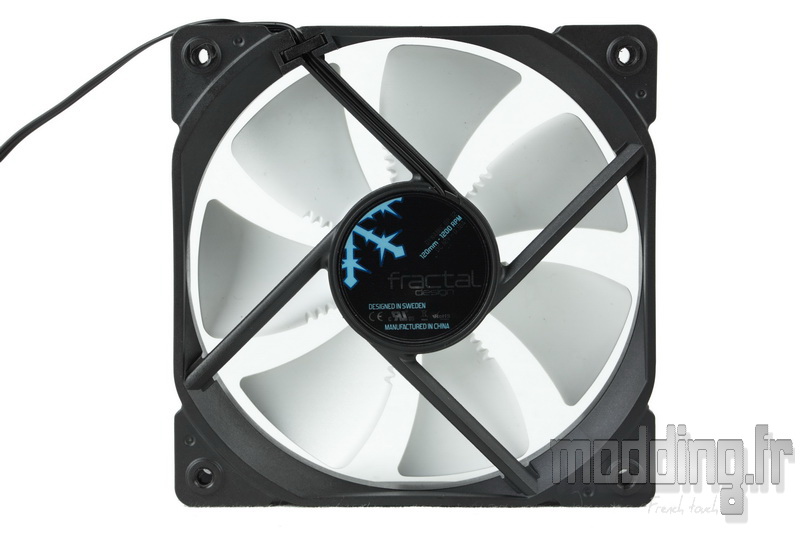

Fractal Design dote son Define Nano S de deux ventilateurs.
Il font partie de la gamme Dynamic avec le GP12 et le GP14.
Un cadre noir et sept pales blanches qui intègrent des encoches pour améliorer le flux d’air tout en optimisant le niveau sonore.
Le GP 14 tourne à 1000 tr/min ce qui engendre un débit d’air de 68.4 CFM soit 116.2 m3/h et une pression statique de 0.71 mm H2O.
Le GP 12 tourne à 1200 tr/min ce qui engendre un débit d’air de 52.3 CFM soit 88.85 m3/h et une pression statique de 0.88 mm H2O.
