L’extérieur :
Le Define Nano S est un boitier mini ITX en forme de tour avec donc une carte mère en position verticale.
De couleur noire, il mesure 203 mm de large sur 400 mm de profondeur avec une hauteur de 330 mm.
Des dimensions assez généreuses pour ce genre de boitier mais Fractal Design veut mettre l’accent sur la compatibilité avec un véritable watercooling tout en pouvant intégrer une config type “gaming”.
Constitué d’acier et de plastique, il accuse un poids de 4.6 kg.
Il existe deux versions avec ou sans la porte vitrée.
Le design se révèle très sobre! Point de grille Mesh, de quelconques appendices, de structures colorées ou de formes arrondies.
Il reprend le style du Define S qui est lui même calqué sur le Define R5, nous réduisons juste les cotes pour aboutir sur le plus petit boitier de la gamme Define.
La façade est pleine.
Pas une seule ouverture à l’horizon! c’est bien simple, il n’y a même pas de système d’ouverture de porte à l’instar du Define S et contrairement au Define R5.

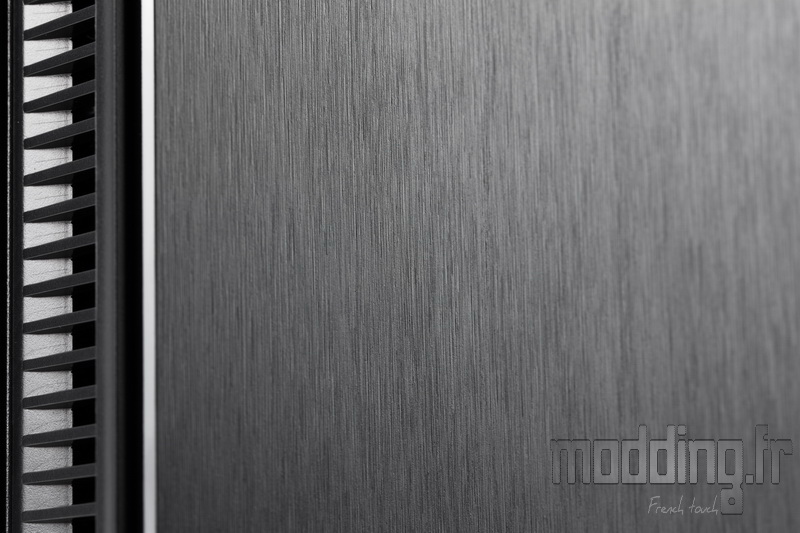

Tandis que la surface arbore un effet brossé assez prononcé, au point de sentir les aspérités en passant le doigt dessus….
… Un discret biseau noir brillant vient souligner cette façade.
La seule petite entorse à cette homogénéité est cette petite encoche en haut de la façade où viennent se dissimuler les Leds Power et d’activité disque.
La porte latérale principale est dotée d’une surface vitrée d’aspect clair.
La vitre mesure 280 mm sur 220 mm.
En avant de cette porte, nous notons la présence d’une grille sur le rebord de la structure en plastique de la façade.
Elle se prolonge sur toute la hauteur du boitier et permet à l’air de venir alimenter la ventilation avant du boitier.
La porte controlatérale est totalement pleine.
La peinture noire révèle un aspect légèrement granité.
Tout comme l’autre coté du boitier, nous retrouvons les ouvertures sur toute la hauteur pour le passage de l’air.
L’arrière reprend le schéma classique d’un boitier au format tour.

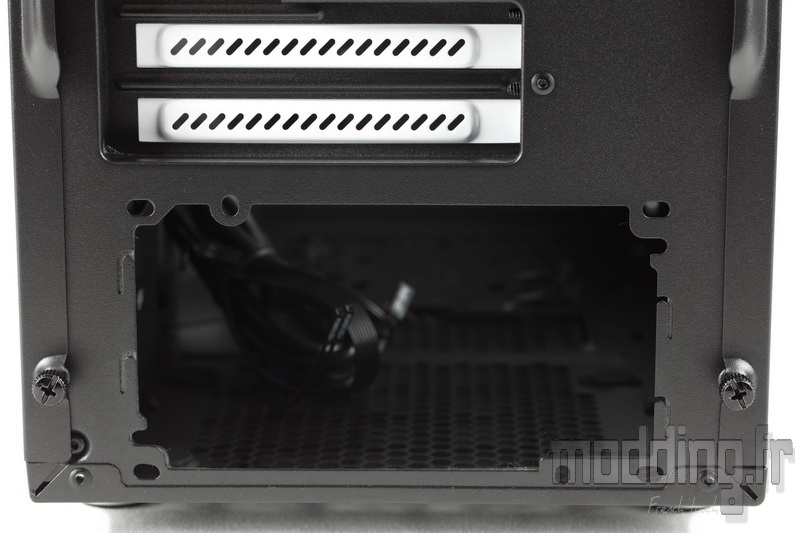

On trouve donc en partie basse l’emplacement de l’alimentation.

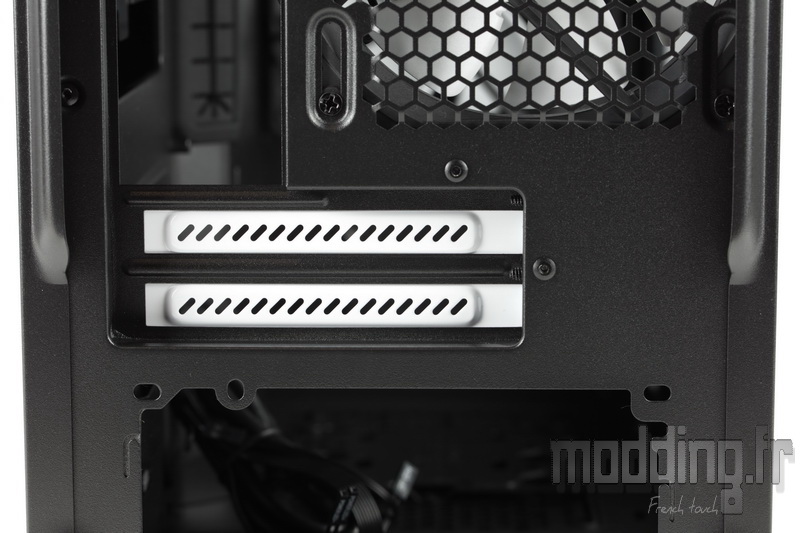

Au dessus, nous avons les deux équerres PCI spécifiques au format mini ITX.
Elles sont ajourées et de couleur blanche histoire de trancher avec la couleur noire du boitier.

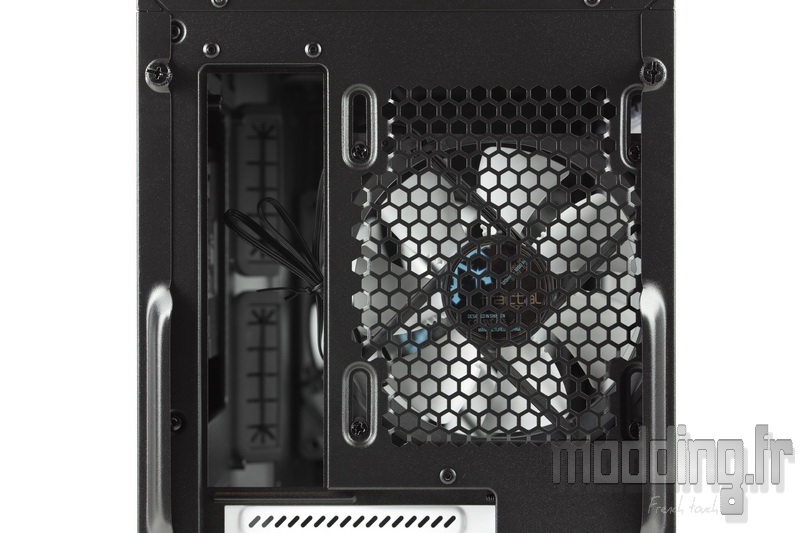

En haut, nous retrouvons l’emplacement de l’I/O Shield avec à ses cotés un emplacement pour ventilateur en 120 mm.
Les trous de fixation sont de forme oblongue ce qui permet d’ajuster en hauteur, sur 20 mm, ledit ventilateur.

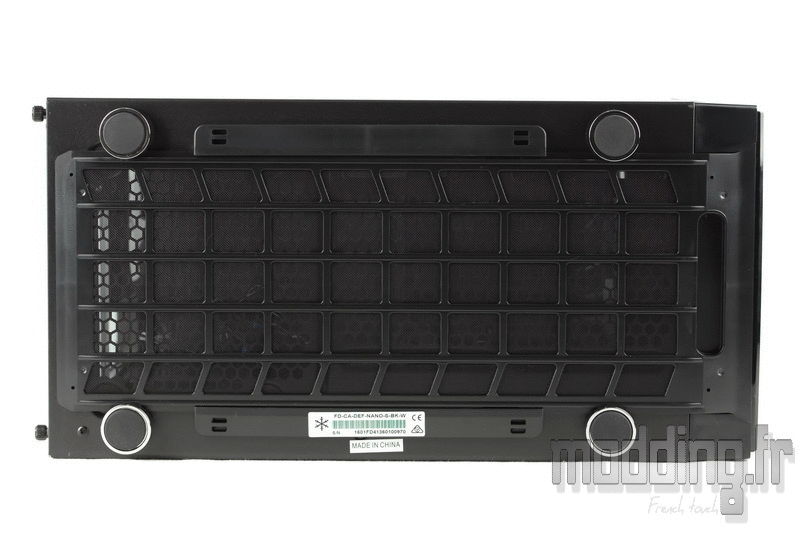

Le dessous est occupé en majeure partie par un tiroir filtre.
Un tiroir qui a su rester très discret! sa poignée se dissimulant sous la façade.
Deux larges glissières en plastique viennent guider le tiroir.
Une fois retiré, on découvre la grille dédiée à l’alimentation.

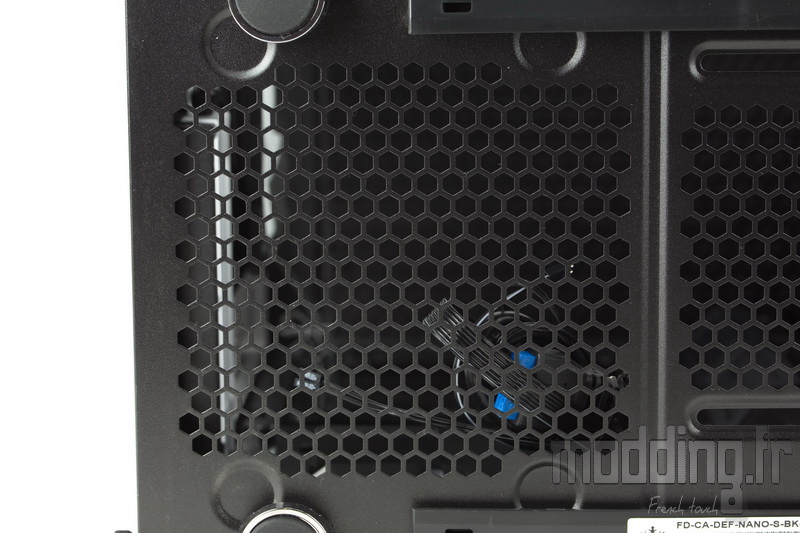

Plus en avant, nous notons la présence d’une autre grille en nid d’abeille qui s’accompagne de part et d’autre de 4 trous oblongues mesurant 75 mm.
Cela permet d’ajuster la position de la platine multi-support qui se trouve en place à l’intérieur du châssis.
Sous le rebord de la façade nous avons une large ouverture.
D’habitude ce genre d’ouverture fournit un passage supplémentaire à l’air pour alimenter la ventilation à l’avant du boitier, mais de par la présence du filtre et notamment de sa structure pleine à ce niveau, ce ne peut être le cas. Elle ne sert qu’à faciliter la désolidarisation de la façade par rapport au boitier.
4 pieds viennent surélever le boitier de 12-13 mm.
Ils sont en plastique de forme cylindrique avec un aspect chromé.
Ils intègrent un patin en caoutchouc limitant la transmission des vibrations et assurant la stabilité du Define Nano S sur le sol.
On remarque qu’ils sont rognés sur la partie interne pour en fait laisser passer la structure du tiroir filtré.
Le dessus est occupé par une large structure opaque en plastique mesurant 290 mm sur 175 mm.
Par contre, nous ne voyons aucun système d’ouverture du panneau.
Nous verrons que cela se passe dans le boitier.
A l’avant, sur le haut du rebord de la façade se trouve le panneau avant doté des prises audio, du bouton Reset, d’un gros bouton Power et de deux ports USB 3.0.
On constate la petite touche de finition de Fractal Design en troquant la couleur bleue des ports USB 3.0 pour du noir, nettement plus dans les tons du boitier.

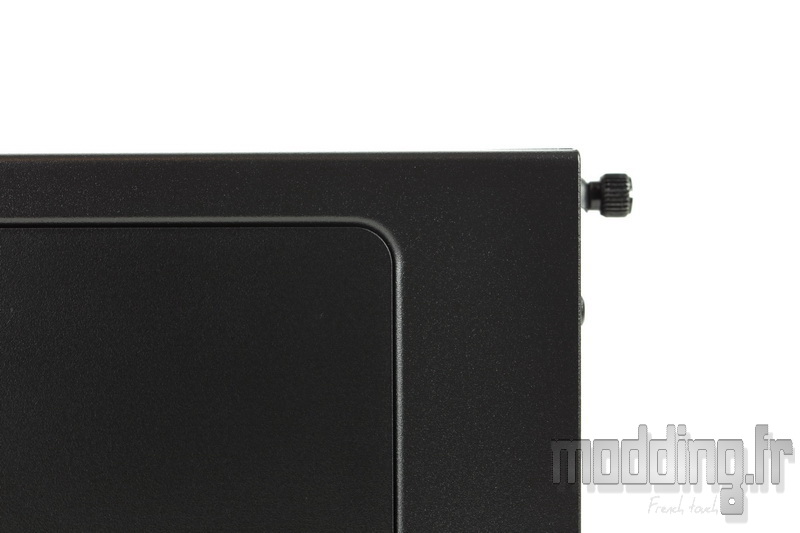

En ouvrant le boitier, on constate que les vis à main restent solidaires des portes latérales.
Un bon point qui a tendance à se répandre.
