[TEST] Define Nano S de Fractal Design

Les caractéristiques :

Le carton d’emballage ne présente aucun extra du style papier glacé ou photo couleur, l’essentiel se trouve à l’intérieur.
On reste donc avec la matière d’origine sur laquelle est dessiné le boitier.
Autour prennent place le logo de la marque, le nom du modèle, sa version ainsi que le site du constructeur.

Au dos du boitier, nous retrouvons le logo et le nom du modèle.
Nous avons une vue éclatée du Define Nano S avec juste au dessus un descriptif des différents éléments traduits en plusieurs langues.

Sur le coté, nous avons droit à un schéma représentant la vue interne du boitier.
Il est aussi notifié la version du modèle, le Define Nano S existe en version porte vitrée ou porte pleine.
Bien sûr, nous avons eu droit à la baie vitrée !

Sur le coté opposé sont reportées les spécifications du boitier.

Comme la plupart des constructeurs, Fractal Design met en place deux épaisses cales en polystyrène pour assurer une protection contre les aléas du transport.
Un emballage plastique prévient le boitier de toute “contamination” poussiéreuse … La porte vitrée reçoit une protection spécifique sur ses deux faces.

Nous trouvons une notice concernant la prise en charge du boitier dans le cas d’une réception d’un produit défectueux.

Nous avons ensuite le manuel d’utilisation.

Peu de blabla qui est de toute façon traduit en plusieurs langues dont le français. La place est surtout laissée à des schémas très explicites avec une mise en avant de l’élément concerné par une couleur bleue.
C’est clair, c’est net!

A l’intérieur du boitier, nous avons une petite boite en carton contenant le bundle du Define Nano S

On y trouve un câble adaptateur en Y pour brancher deux prises 3-pins sur la même prise 3-pins.

Quelques colliers Serflex.

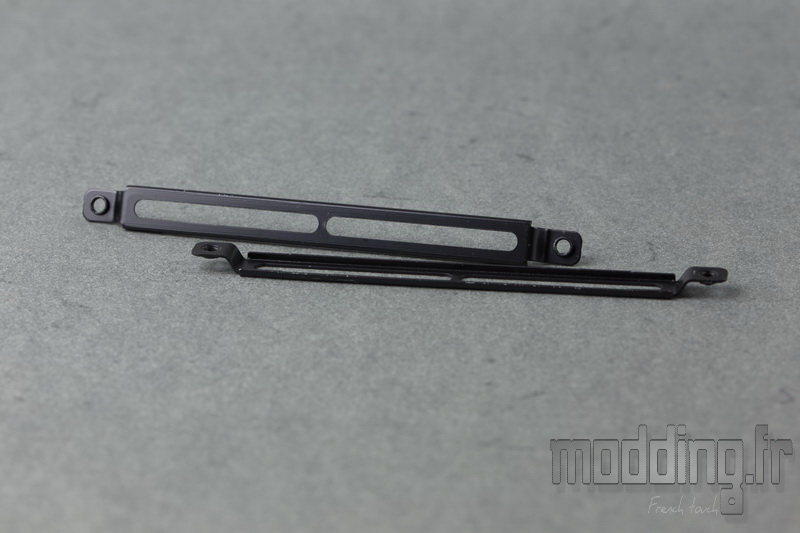

Deux supports pour fixer le réservoir d’un Watercooling.

Puis vient la visserie nécessaire à la mise en place de la config au sein du boitier.
Un premier sachet contient des vis M3.

Un autre contient des vis spécifiques au montage d’un disque dur.

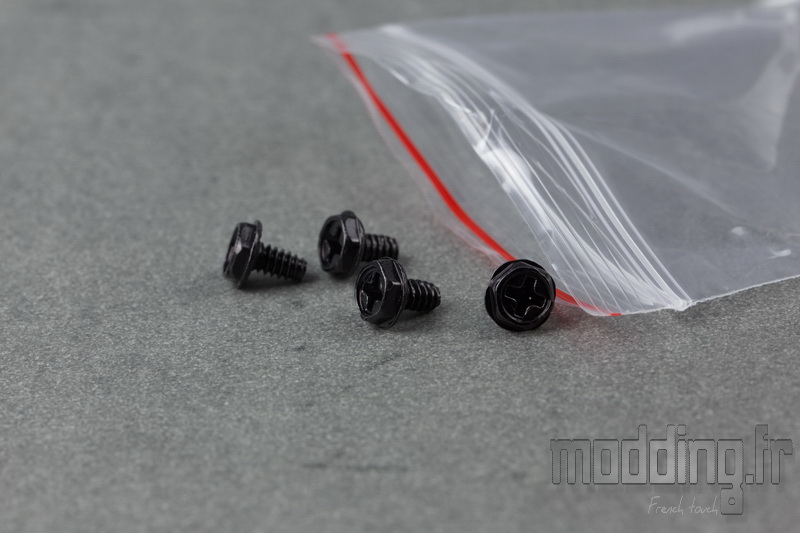

Nous trouvons quelques vis 6.32.

D’autres vis 6.32 mais dont la tête diffère quelque peu que l’on utilisera pour fixer la carte mère.

Les spécifications :

Matériau	Acier, Plastique
Façade	Pleine
Couleur extérieure	Noir
Couleur intérieure	Noir
Porte vitrée	Oui
Dimensions (L x H x P)	203 x 330 x 400 mm
Dimensions vitre	280 x 220 mm
Poids	4.6 kg
Taille maximum de la carte graphique	315 mm (avec ventilateur avant) / 335 mm (sans ventilateur)
Hauteur maximale ventirad	160 mm
Profondeur maximale alimentation	160 mm

Format(s)	mini ITX
Port d’extension	2
Plaque amovible	Non
Ouverture ventirad CPU	Oui

Baie 3.5’’	2
Baie 2.5’’	4 (dont 2 en commun 3.5’’)
Baie 5.25’’	0
Baie modulable	N/A
Fixation sans outils	Non
Cage pour HDD	N/A
HDD orienté(s) à 90°	N/A

Nombre de ventilateurs fournis	2
Ventilateurs fournis	1 x 140 avant / 1 x 120 arrière
Emplacements ventilateurs	Arrière : 1 x 120 / Avant : 2 x 140 ou 2 x 120 / Top : 2 x 140 ou 2 x 120 / Bas : 1 x 120
Emplacements radiateurs max	Avant : 240 ou 280 / Top : 240 / Bas : 120
Filtre anti-poussière	Oui
Passes-tuyaux watercooling	Non
