[TEST] Dark Base Pro 900 rev.2 de Bequiet!

Montage :

Nous commençons par la mise en place de l’alimentation qui nécessite la dépose du cache alimentation (voire rubrique “Inversion”).
La première chose qu’on se dit est de devoir sortir la grille en nid d’abeille pour accéder aux point de fixation du support….

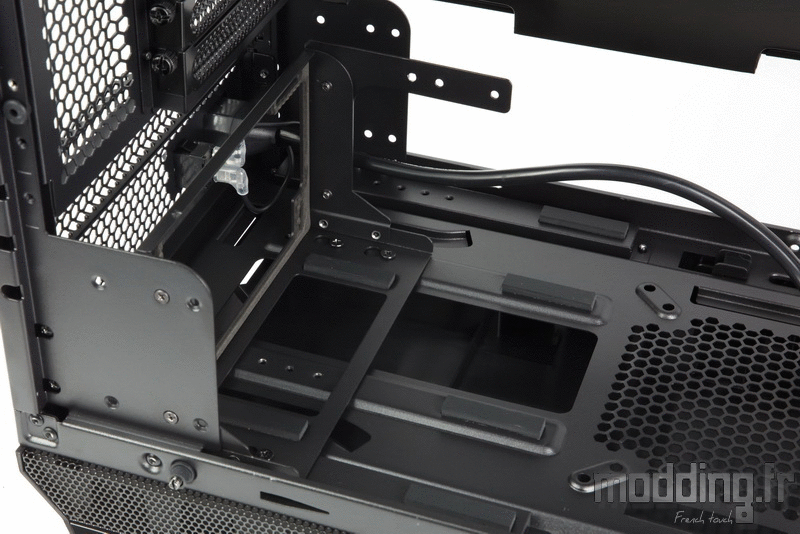

Que nenni! nous n’avons qu’à dévisser les deux vis latérales pour libérer le support.
Les 4 vis présentes sur la base du châssis sont dotées d’un épaulement qui les empêche d’être vissées à fond.
Le support a un système d’encoche au niveau de sa base qui permet de se libérer de ces 4 vis par une translation vers l’avant du boitier comme on le voit sur l’animation.
Il reste cependant possible qu’il faille légèrement desserrer ces vis pour libérer leur emprise sur le support.

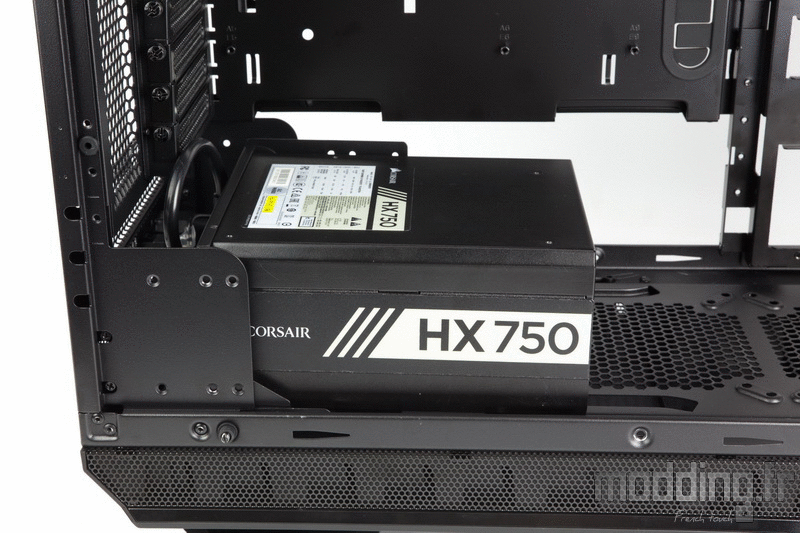

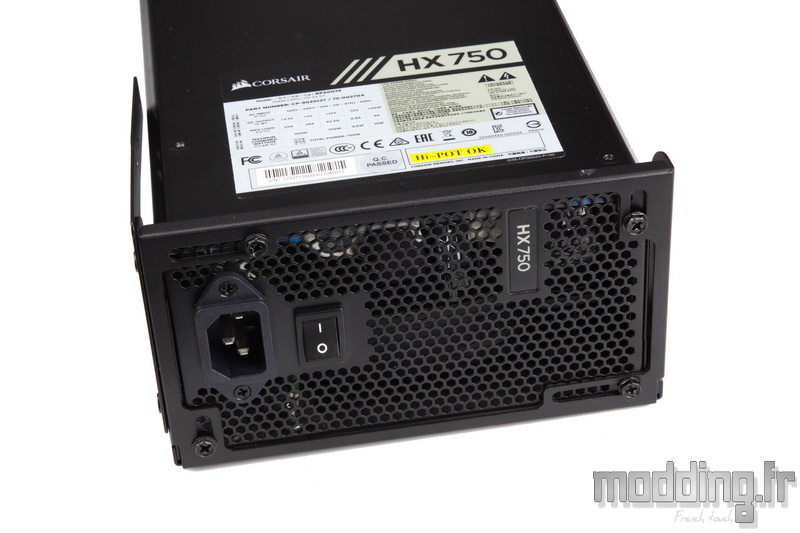

Le support en dehors du boitier, nous y fixons le bloc.

On branche le câble du déport de la prise secteur.
Il est alors impératif de passer l’interrupteur du bloc d’alimentation en position allumée, sinon une fois le cache remis en place vous allez vous en mordre les doigts :p

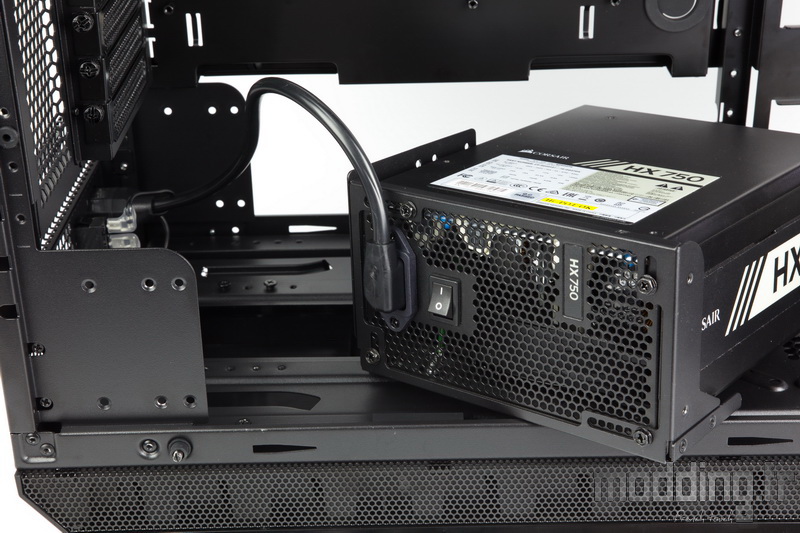

On repositionne le support sur ses rails et on finalise sa fixation via les deux petites vis latérales.
On en profite pour bien ranger l’excédent du câble secteur déporté.
A ce stade nous pouvons branché les différents câbles sur le bloc d’alimentation.

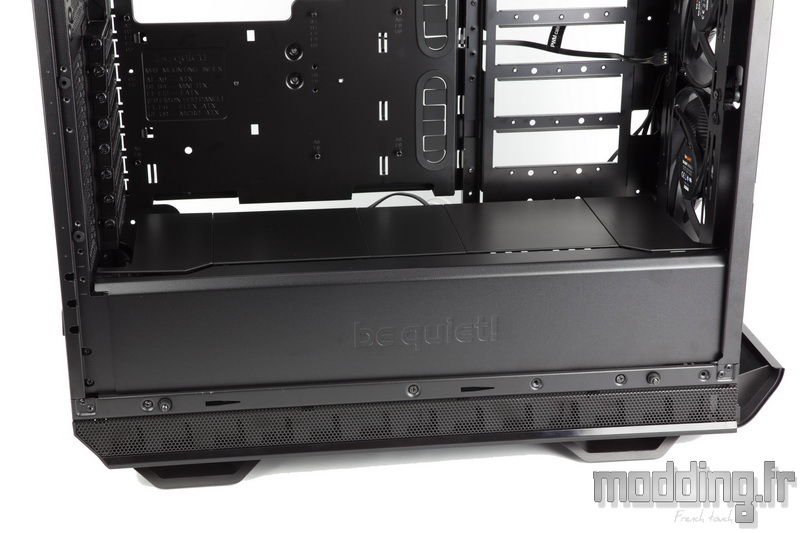

Pour autant, en fonction de la profondeur du bloc, nous disposons d’un certain accès aux différentes prises une fois le cache alimentation remis en place.
Certes cela reste plus étroit que sans ledit cache.

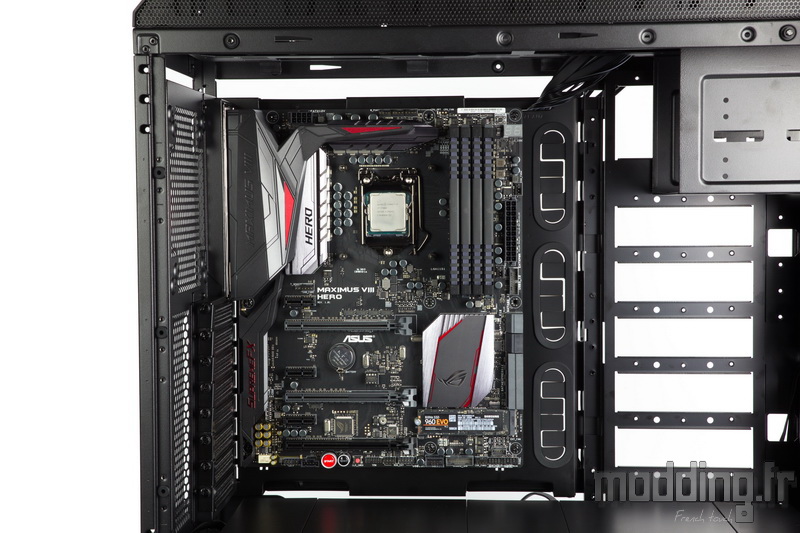

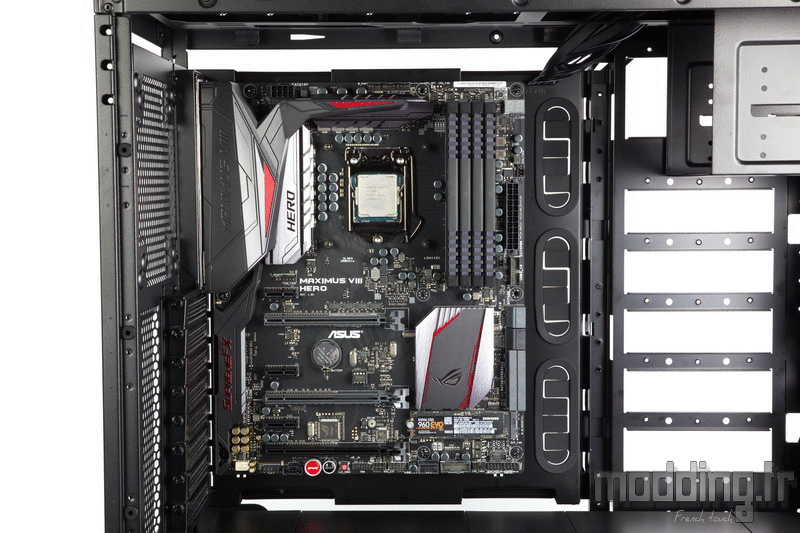

L’installation de la carte mère ne pose pas de soucis d’autant que l’entretoise centrale dispose d’un plot de centrage.
On utilise les vis UNC-6.32 incluses dans le bundle.

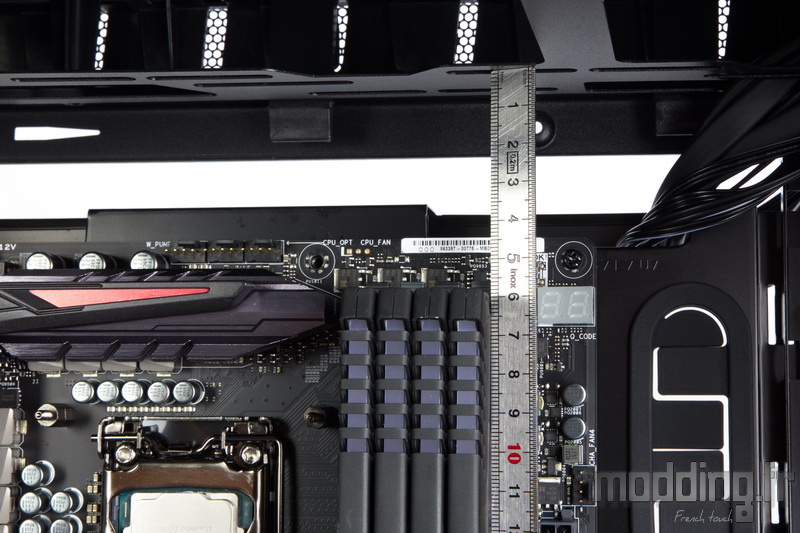

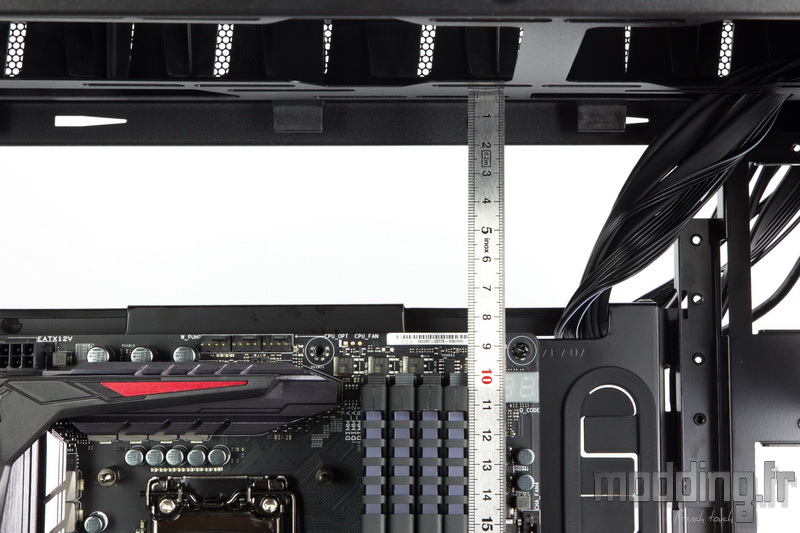

En l’état actuel, nous avons un peu plus de 55 mm de clairance en regard des points de fixation dotés d’un entraxe de 120 mm.
Ce qui correspond à la mise en place de la plupart des AIO embarquant un radiateur de 27 mm d’épaisseur.

Le Dark Base Pro 900 rev.2 garde la possibilité d’ajuster la hauteur du plateau de la carte mère.
Ce qui explique le fait que l’alimentation soit fixée sur un support spécifique décalé par rapport à la paroi arrière du boitier mais aussi que le cache alimentation ne soit pas en contact avec le plateau comme c’est généralement le cas.
Bequiet! propose alors trois positions libérant de plus en plus l’espace situé au-dessus de la carte mère.

Ainsi on passe de 55 mm à plus 100 mm !!!
De quoi placer un bon gros radiateur sur le haut du boitier.
Pour les fans de Push/Pull, nous pouvons même disposer la seconde rangée de ventilateurs au-dessus de la paroi supérieure du châssis. Une quarantaine de millimètres sont disponibles avant d’entrer en contact avec la paroi du Top.

On comprend mieux pourquoi le cache alimentation reste à une certaine distance du plateau de la carte mère.

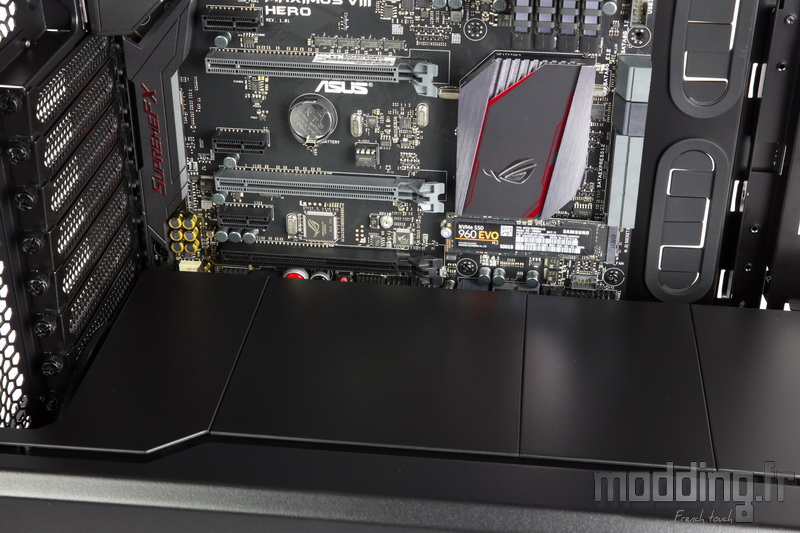

Au moins, la connectique inférieure disparaît du compartiment principal…

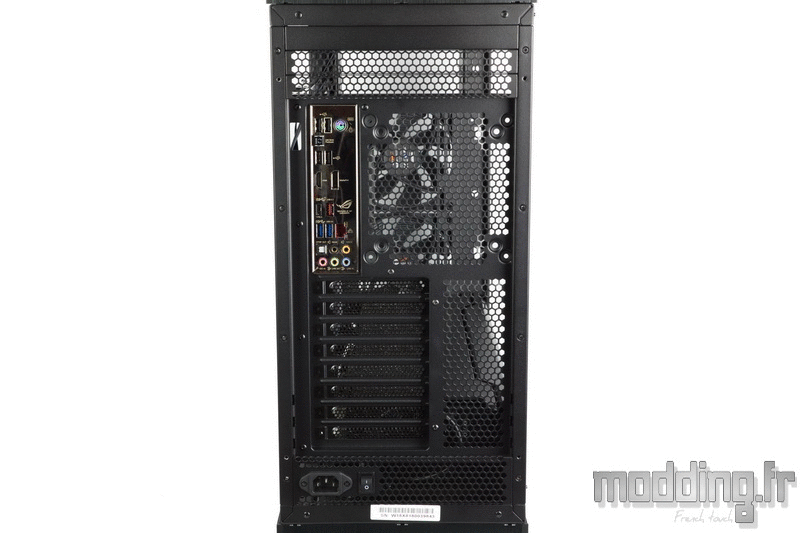

Cet ajustement du plateau s’accompagne d’un réarrangement des grilles arrières comme on peut le voir sur l’animation.
A ce propos, l’étroite plaque pleine de la partie haute du châssis peut aussi prendre la place de la seconde grille dans la position intermédiaire.

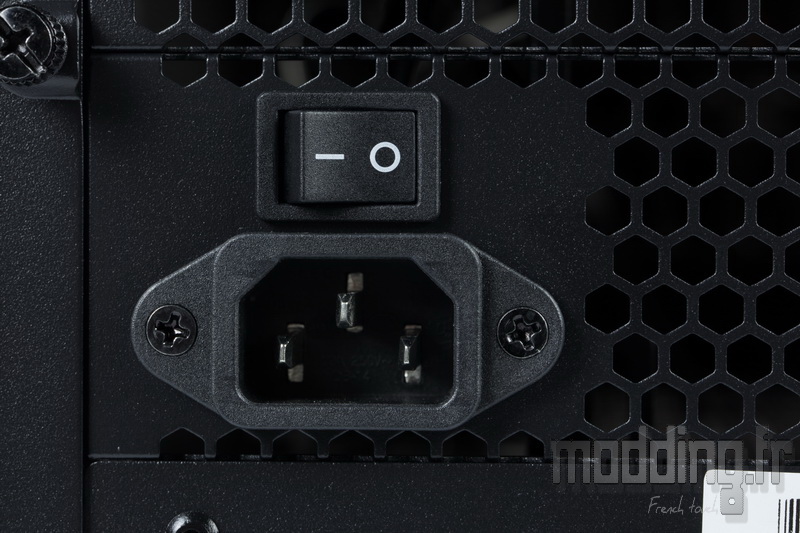

L’interrupteur placé aux cotés de la prise secteur déportée et non plus au-dessus comme sur la première version, ne vient plus gêner la position la plus basse du plateau de la carte mère.

Comme nous vous l’avions spécifié, il existe des repères pour localiser les différents points de fixation en fonction de la hauteur du plateau.
La structure de ce plateau est réalisée d’une telle manière qu’il est impossible de localiser ces points de fixation directement.

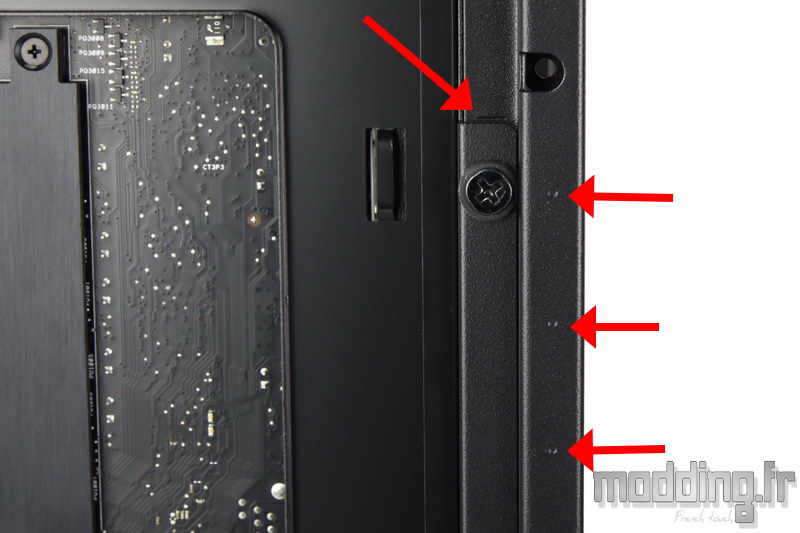

Ainsi pour éviter d’y aller à tâtons… Bequiet! a placé des repères sur les montants arrières du châssis.
On se fie alors au montant coté coulisses : les points indiquent la position de l’un des trois points de fixation, le trait renforce cet assistance (il y a 3 traits, les 2 autres sont sous la structure du plateau vu qu’il est en position haute).

Nous passons sur le montage du disque dur 3.5″.

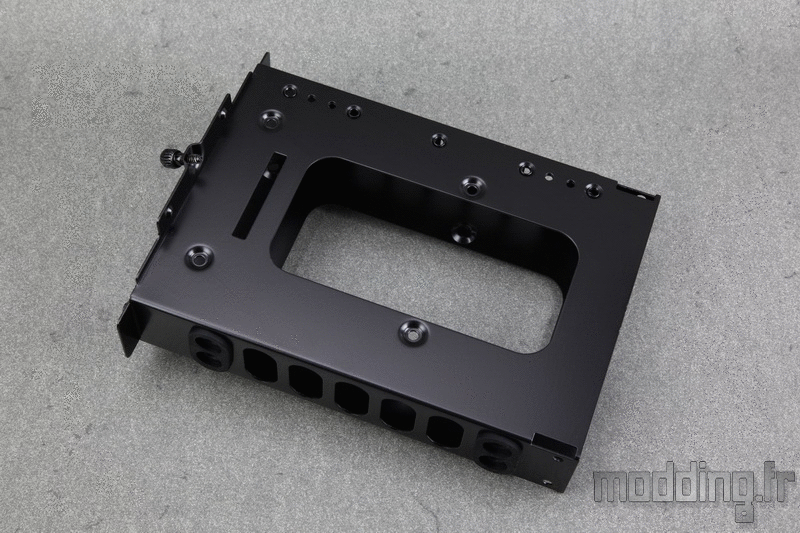

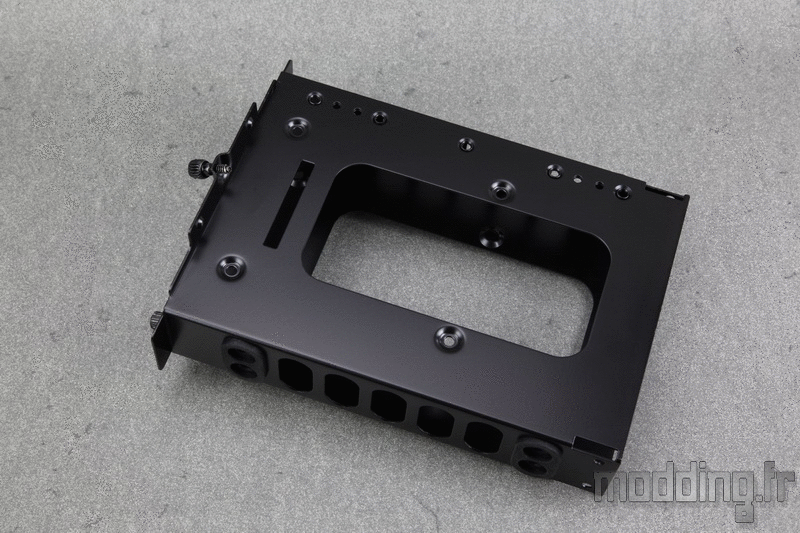

On glisse le disque dans la cage, sa connectique vers les vis à main.
On utilise les vis UNC-6.32 dotées d’un épaulement pour assurer la fixation au travers des silentblocs.
Le tour est joué même si cela demande l’utilisation d’un tournevis cruciforme.

Les vis s’intègrent parfaitement dans les silentblocs et du coup le disque dur est réellement suspendu à ces derniers.

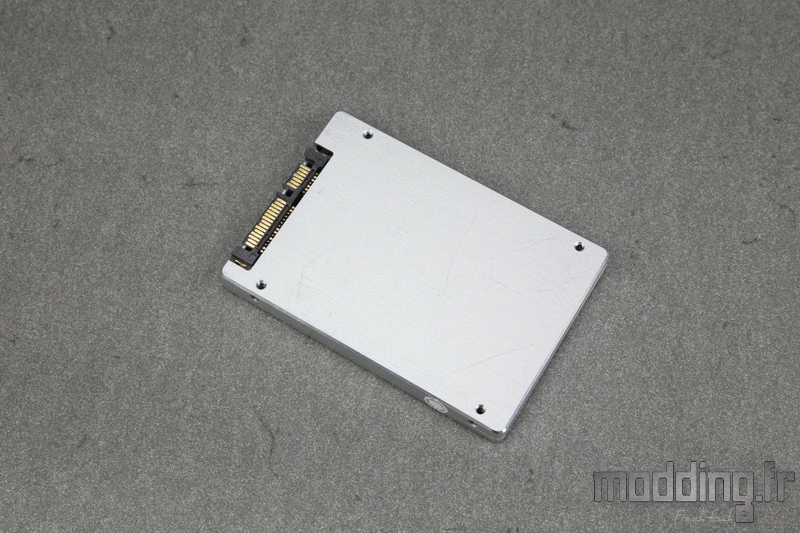

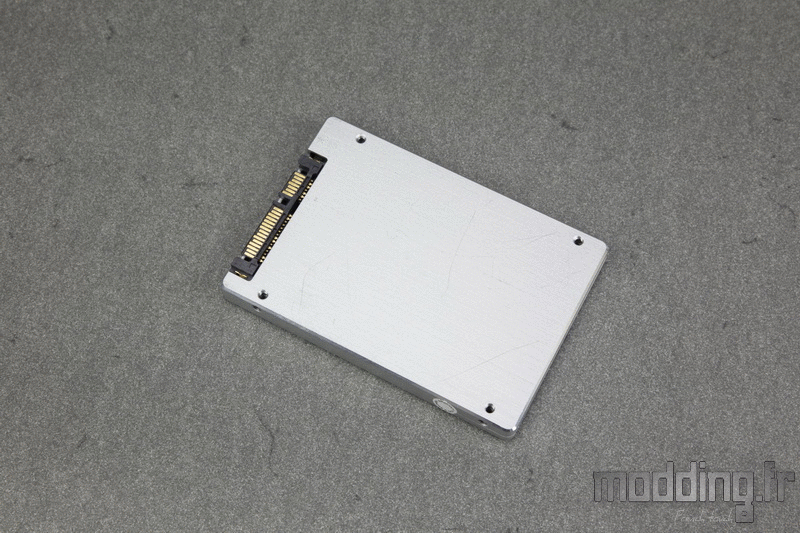

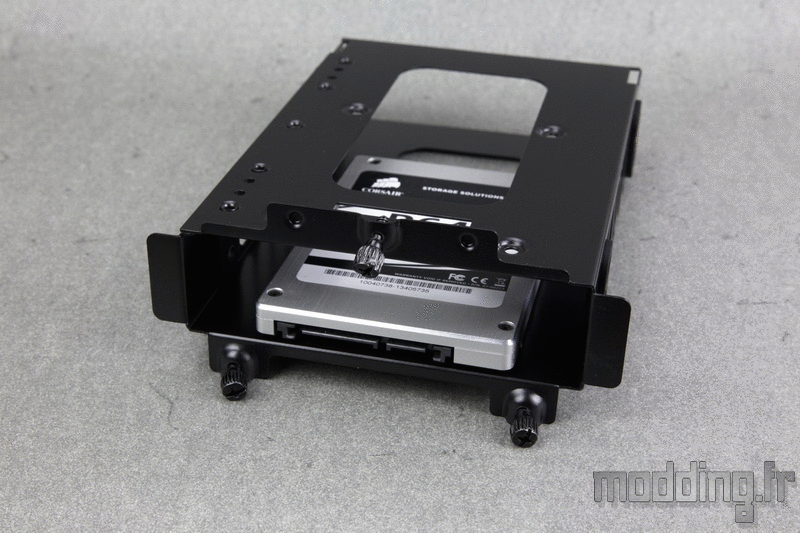

On réitère l’opération pour une unité de stockage 2.5″.
Il suffit d’utiliser le même tournevis et 4 vis M3.
Devant l’absence de silentbloc spécifique, nous conseillons le montage de SSD uniquement.

Nous pouvons monter deux unités 2.5″ par cage (même pour la double cage HDD exempte de séparation interne).

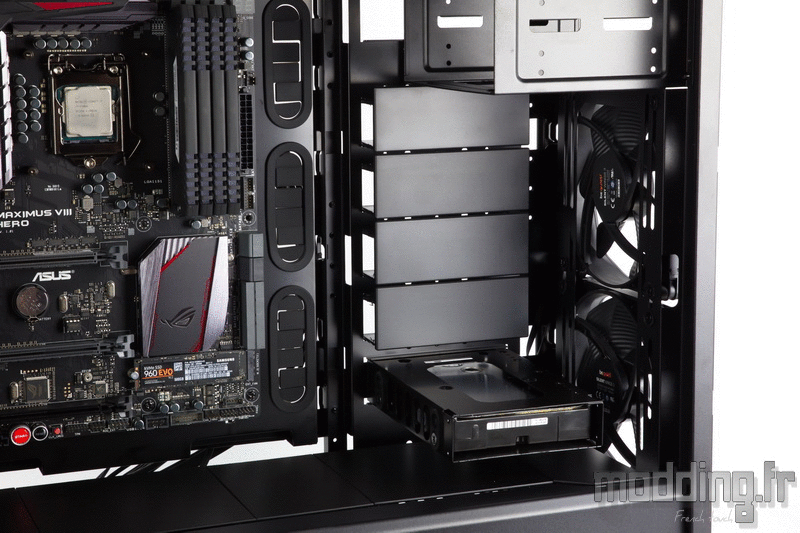

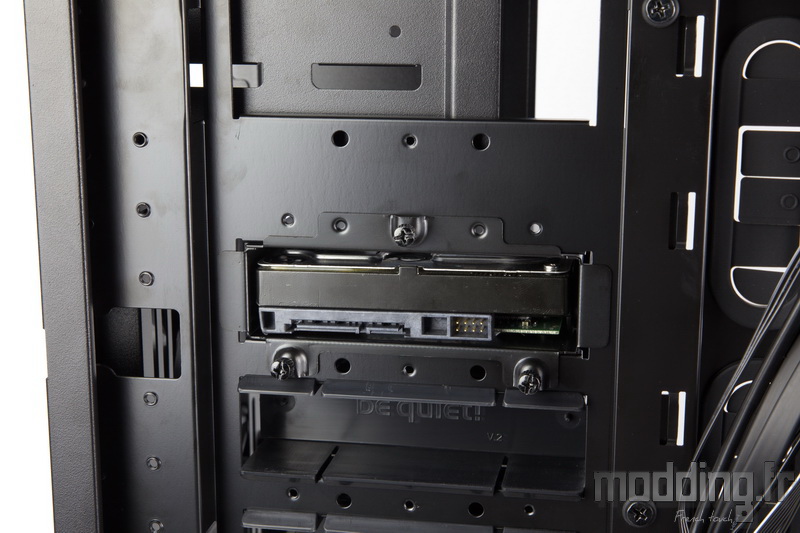

La cage peut prendre place sur l’un des 5 emplacements du panneau HDD qui donne sur le compartiment principal.
Pour rappel, bequiet! fournit 3 cages de ce type.
A nous ensuite de voir comment les intégrer en fonction des composants et notamment de ou des cartes graphiques.

La fixation de chaque cage est assurée par trois vis à main.

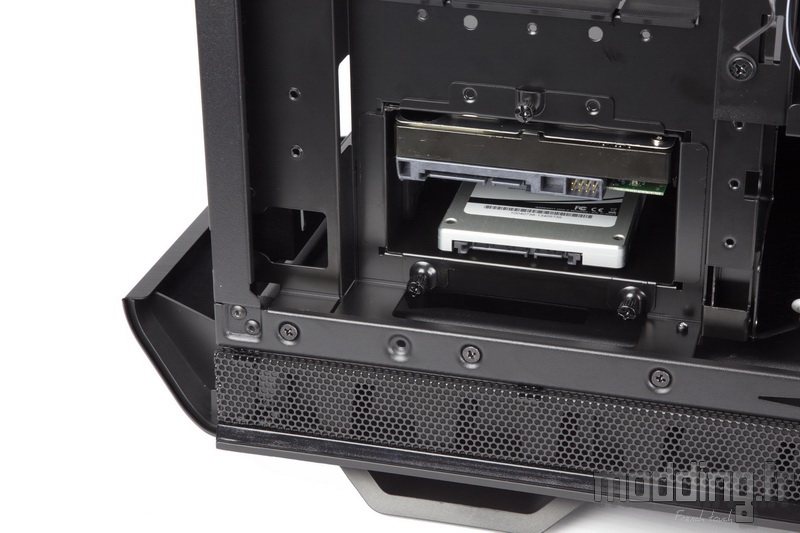

Si on veut laisser le compartiment principal libre de toutes unités de stockage, nous avons la double cage HDD qui se dissimule sous le cache alimentation.

En ce qui concerne le SSD, nous avons deux autres emplacements qui lui sont dédiés.
Deux supports sont disponibles à cet effet.
L’un d’eux est en acier, la fixation se fait par en dessous à l’aide d’un tournevis et de vis M3.

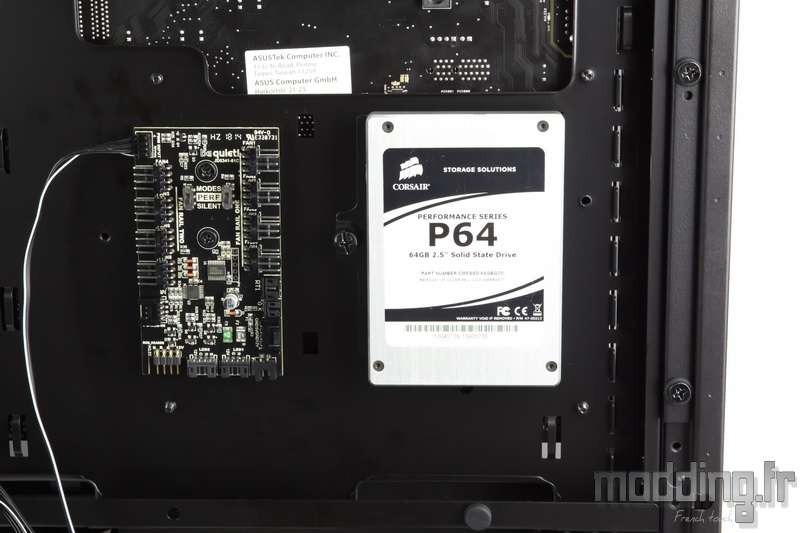

Il s’installe ensuite derrière le plateau de la carte mère sous l’ouverture d’accès au Socket.

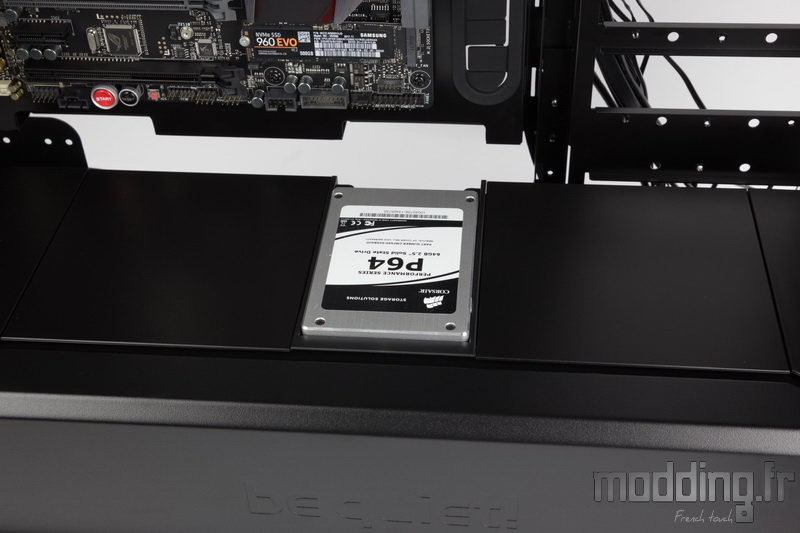

L’autre support est en plastique.
La fixation se fait aussi par en-dessous par des vis M3.
Cependant, dans l’idéal, il aurait fallu avoir des vis M3 à tête fraisée de par la conception fraisée des points de fixation…

Car avec les vis M3 incluses dans le bundle, leur tête plate dépasse de la structure du support à tel point qu’il n’est pas si évident que ça d’insérer les encoches de fixation du support au sein de la structure du cache alimentation…
Deux autres points de fixation (toujours fraisés…) permettent d’assurer la fixation du support sur le cache.
En bref, il manque 6 vis M3 à tête fraisée dans le bundle…

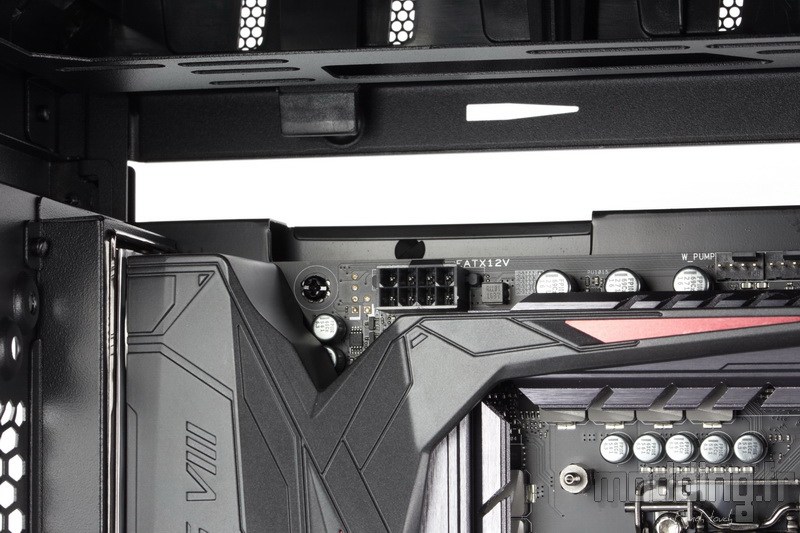

Le principe d’ajustement du plateau de la carte mère implique qu’il n’est pas en contact avec le haut du châssis et de ce fait, nous avons un espace présent tout le long de son bord supérieur.
Du coup, nous avons tout loisir de glisser les différents câbles et notamment le câble CPU.

Pour installer notre AIO, il faut déposer le Top du boitier afin de fixer le radiateur sur le haut du châssis.

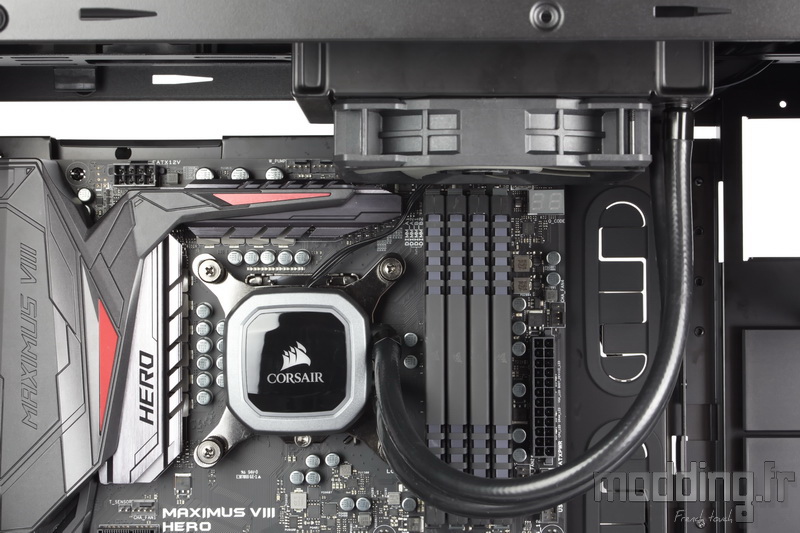

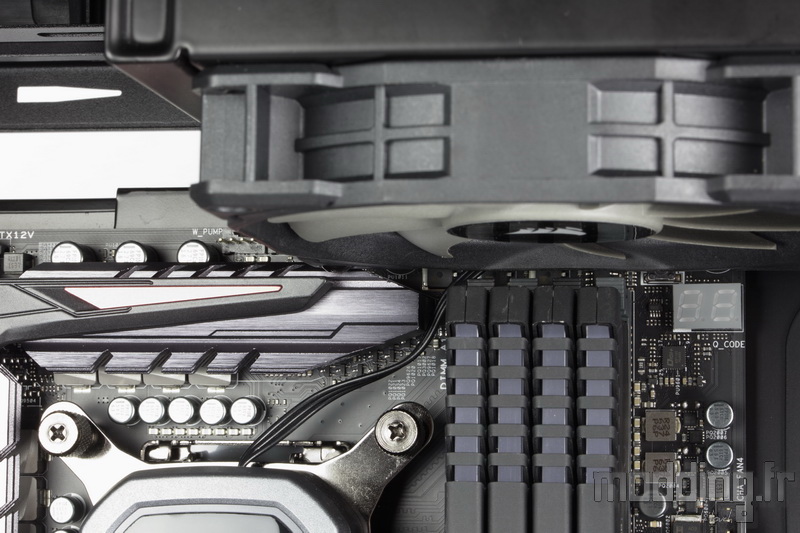

Le plateau de la carte mère est en position haute et on peut constater que notre AIO passe tranquille au-dessus des barrettes mémoire, nous avons 2-3 mm de marge.
La restriction reste un peu plus conséquente pour un entraxe de 140 mm et dépend surtout de la taille des dissipateurs de la carte mère.
Dans le cas extrême où nous ne voulons pas descendre le plateau, on peut toujours passer le radiateur au-dessus de la paroi du châssis. Forcement, le flux d’air sortant a un peu plus de mal à s’extraire du boitier.

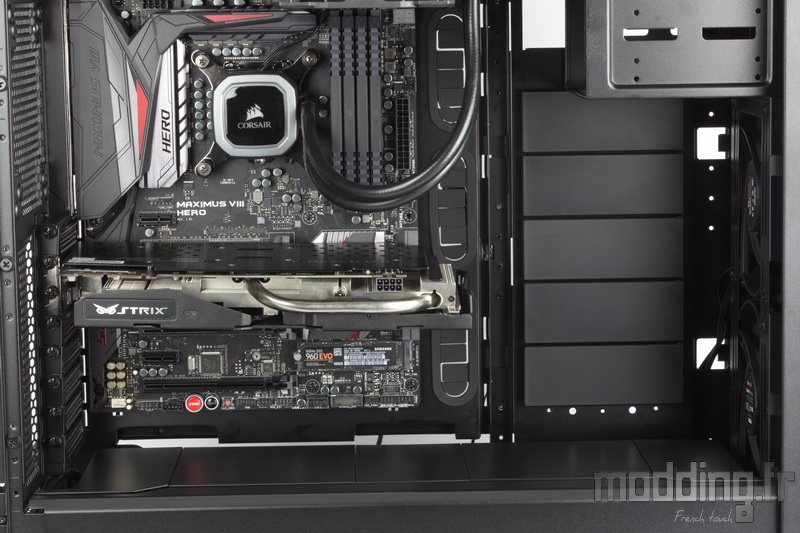

472 mm de place disponible pour la carte graphique!!!
La distance tombe à 323 mm en présence d’une cage HDD aux cotés de la carte graphique.
Ensuite on compose aussi avec les éléments d’un watercooling : réservoir et radiateur.

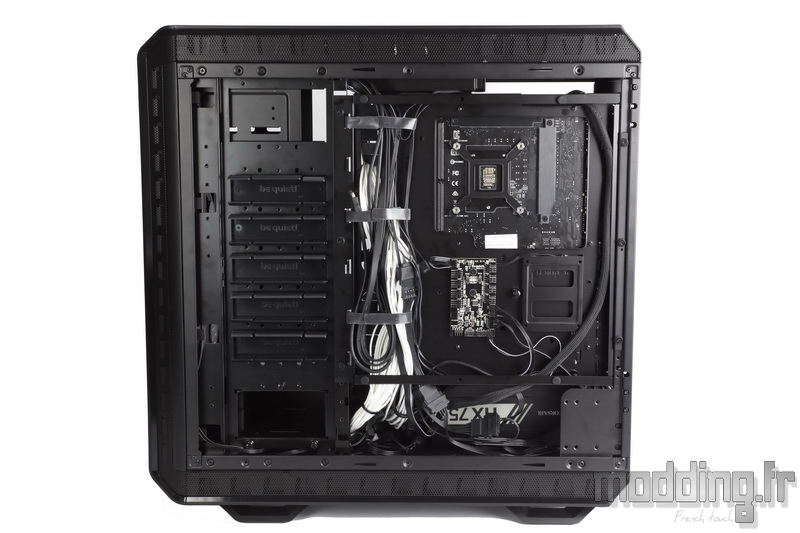

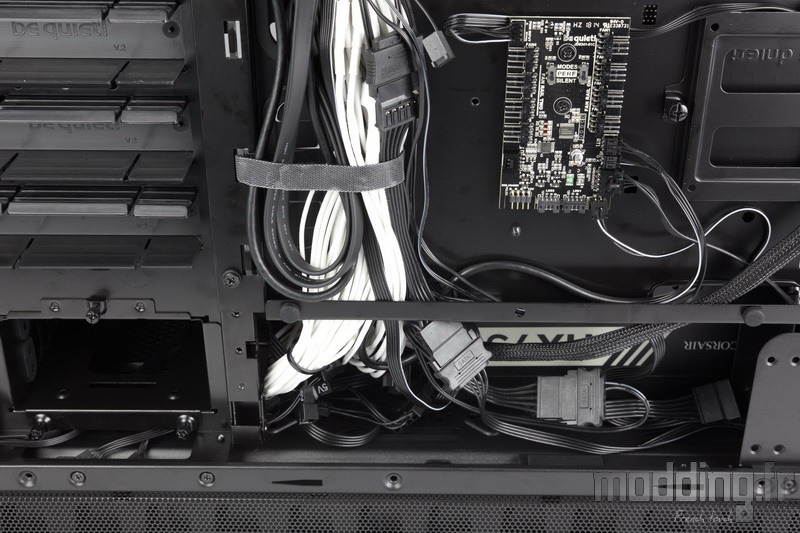

Coté coulisses, le rangement des câbles est largement facilité par la présence de nombreux points d’ancrage.
Si on n’a pas de colliers Serflex sous la main, nous rappelons que bequiet! fournit 6 bandes Velcro.

Il reste indéniable que le cache alimentation présente un net avantage dans le fait de cacher l’excédent de câbles.
On précise qu’il faut passer ces derniers par les ouvertures situées au niveau des replis à 180° du plateau de la carte mère.
Au-delà, cela vient gêner la mise en place de la porte controlatérale.

Plus d’alimentation apparente (Au grand dam de la marque…).
Un stockage qui reste invisible mais qui peut tout de même s’étendre.
Certes une baie 5.25″ est présente mais elle reste amovible.

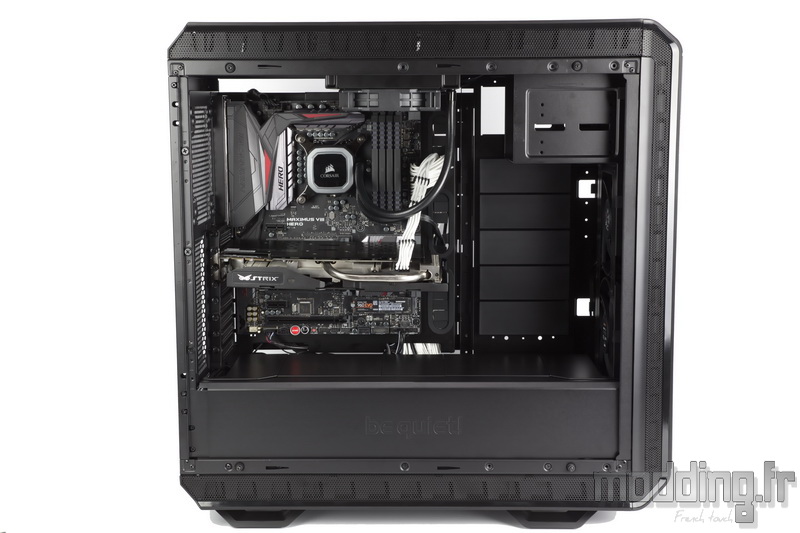

Non, il n’y pas à dire! le cache alimentation permet de “clarifier” la situation.

Nous avons vu que le Dark Base Pro 900 rev.2 est capable d’accueillir tout type de Watercooling.
Il ne rechigne pas non plus sur un refroidissement en Aircooling et accepte les plus gros ventirad avec pas moins de 185 mm de place disponible en regard du processeur.

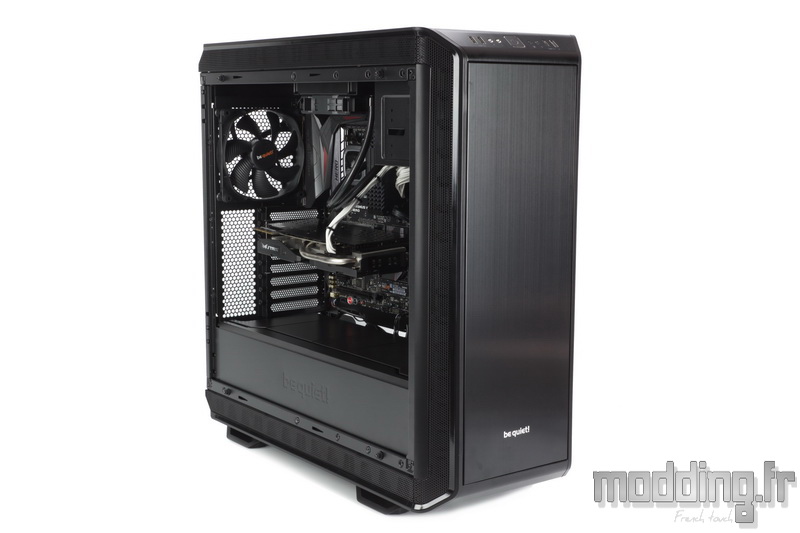

Ne reste plus qu’à fixer le panneau en verre trempé nous offrant un sacré panorama sur la config.
Nous disposons de pas mal de place à l’avant de la carte mère pour la mise en place d’un circuit de Waterccooling.
Le tout sublimé par le jeu de deux bandes de LEDs RGB inclus dans le bundle (même si elles ne disposent pas d’un système de fixation magnétique…).
