Inversion :
Le Dark Base Pro 900 rev.2 garde la possibilité du Dark Base Pro 900 première édition afin d’inverser l’aménagement interne du boitier.
Nous pouvons tout bonnement inverser le sens droite/gauche du boitier et passer d’un format ATX à un format Reverse ATX!!!
Du coup la carte mère se retrouve la tête en bas avec le CPU sous de la carte graphique!
Nous allons voir ensemble les différentes étapes pour arriver à ce résultat.
Il faut savoir s’armer de patience car nous allons quasiment démonter l’ensemble du Dark Base Pro 900 rev.2… Et parfois s’acharner sur un ou deux éléments…
Vous pouvez aussi télécharger la vidéo présente sur le site qui explique, en anglais, le processus.
==> Vidéo <==
Etape 1 : Dépose du cache alimentation
On commence par retirer le cache alimentation, ce qui est de toute façon aussi le cas lors du montage de la config et notamment pour la mise en place du bloc d’alimentation.

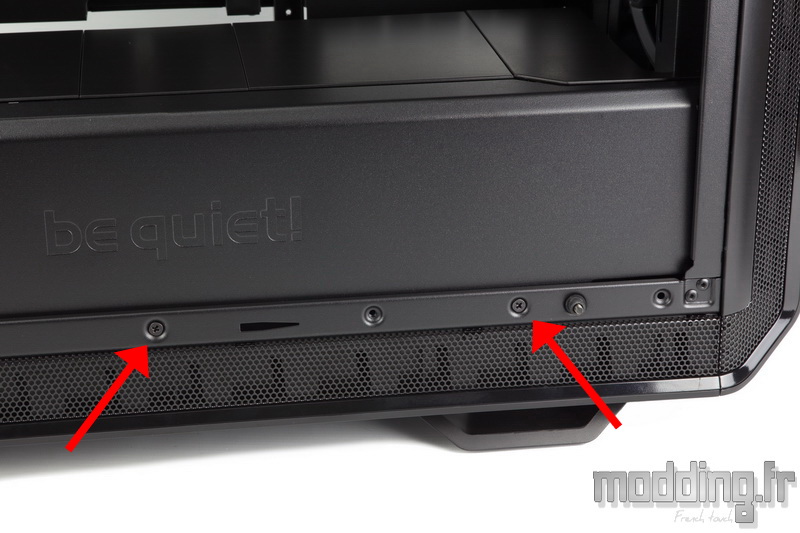

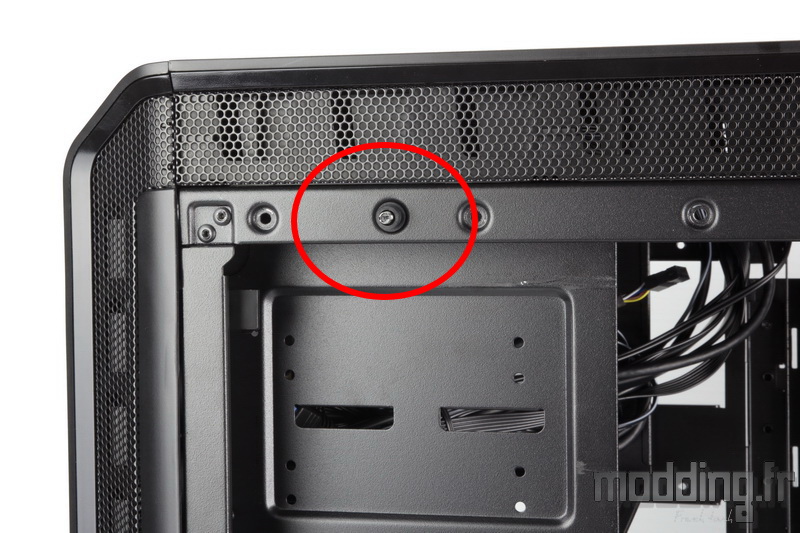

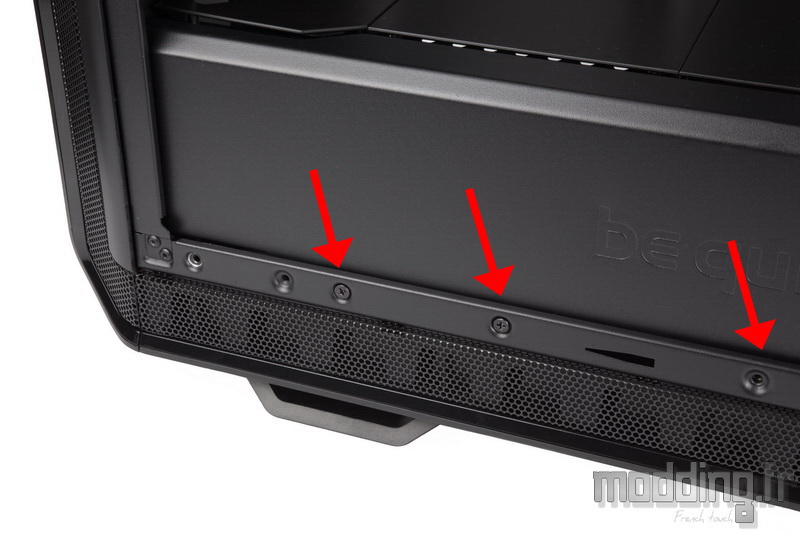

Sur le bord inférieur du châssis, coté panneau en verre trempé, nous avons deux vis à retirer.
On retourne le boitier et du coté des coulisses, nous retirons une troisième vis qui fixe le cache sur le montant du panneau HDD.

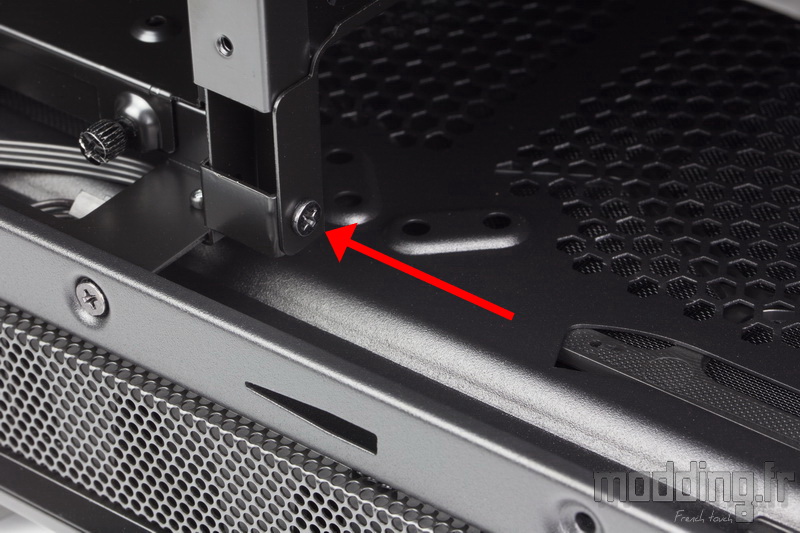

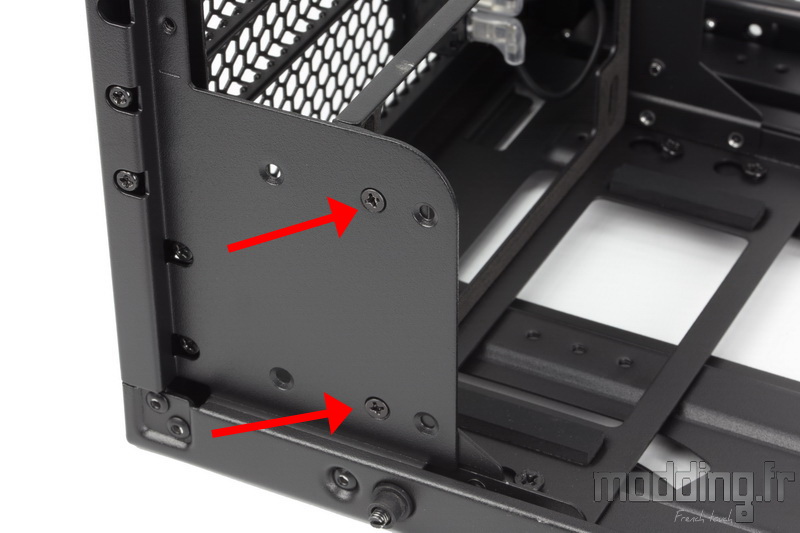

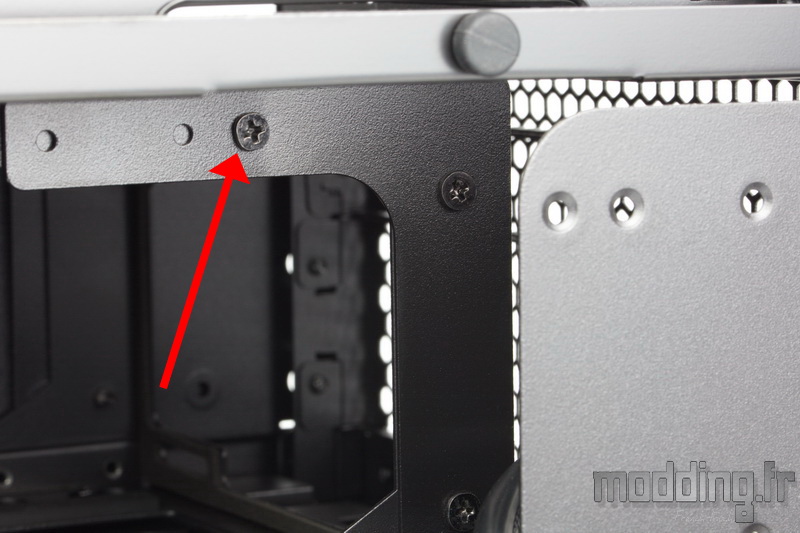

Une quatrième et dernière vis se trouve du coté du support du bloc d’alimentation et notamment sur la platine fixée à ce support.
Pour l’instant seule la vis du haut est à retirer.
Le cache alimentation est maintenant libre de ses entraves avec le châssis.
On joue sur le flanc et sur son plateau supérieur afin de le retirer du boitier.
Etape 2 : Dépose du plateau de la carte mère

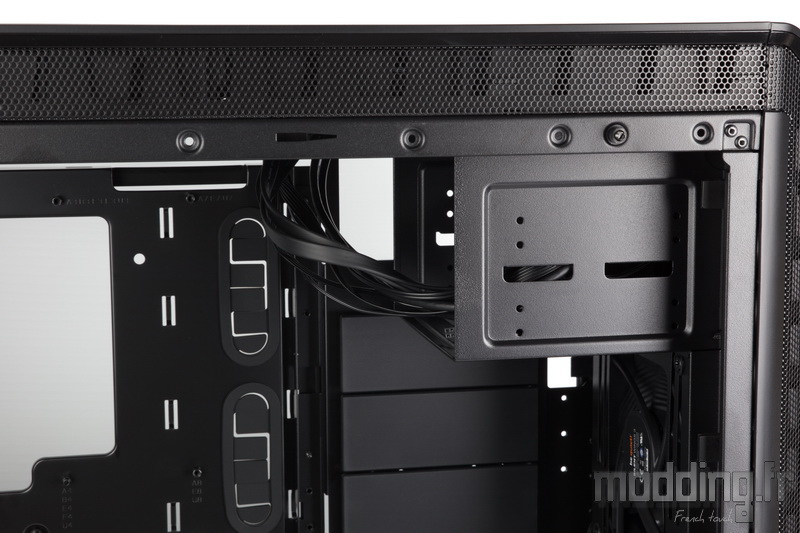

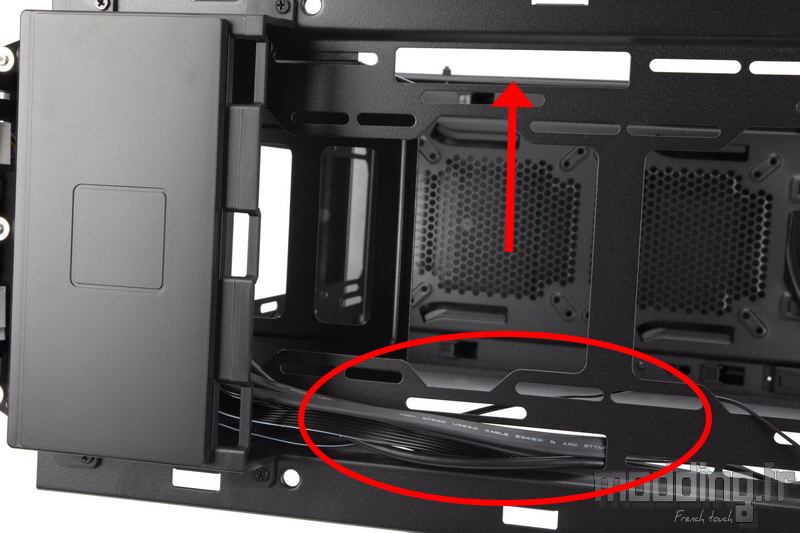

Avant de s’attaquer au plateau de la carte mère, nous devons dégager les différents câbles issus de la connectique du boitier et les regrouper dans la baie 5.25″ pour éviter qu’ils ne traînent.

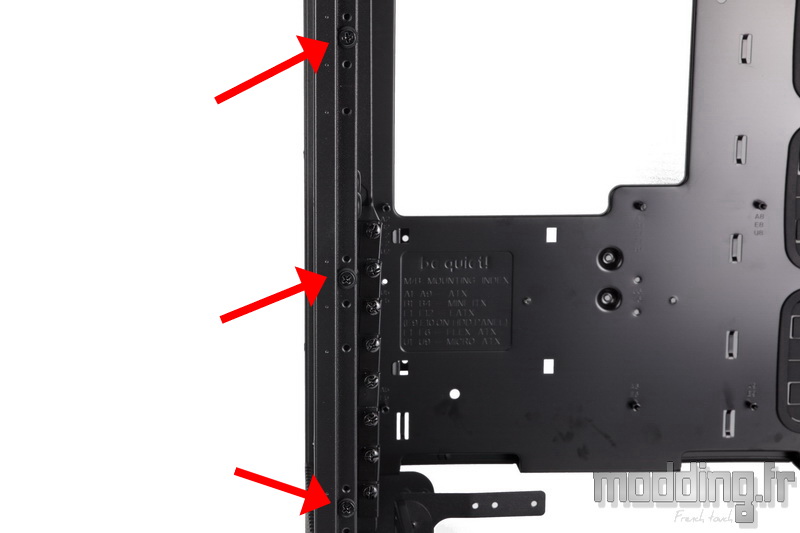

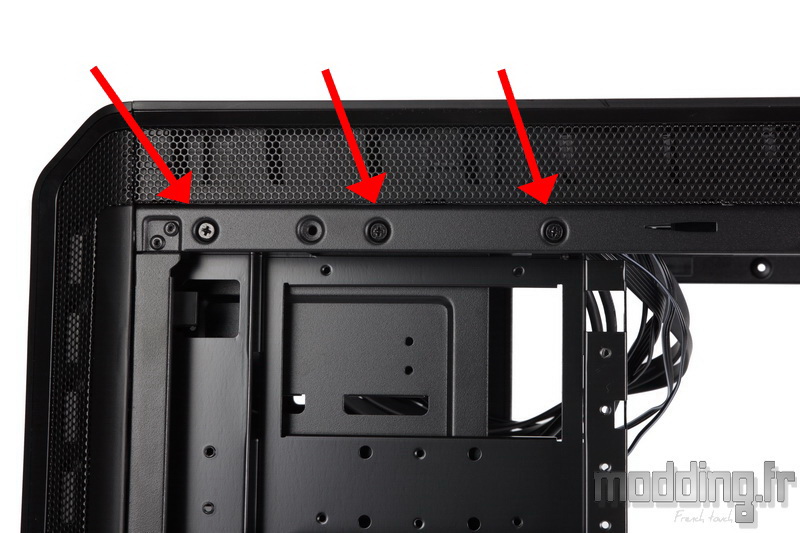

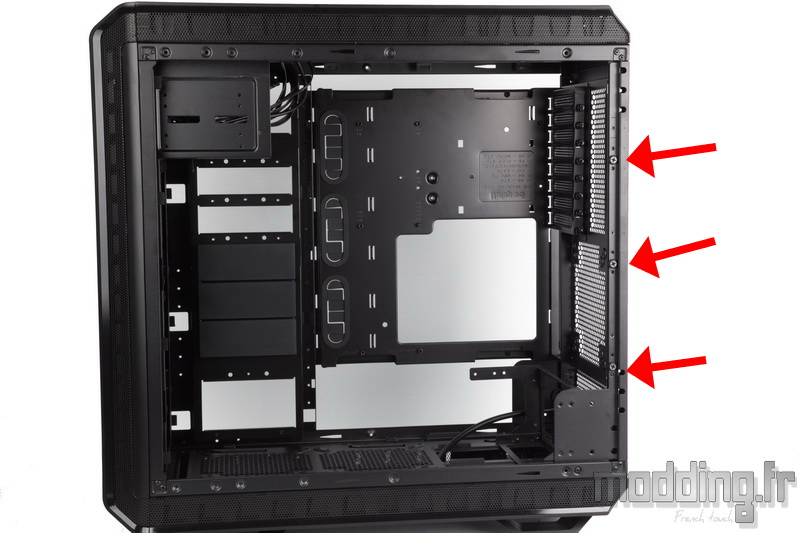

Coté compartiment principal, on retire les trois vis montées sur silentblocs qui prennent place sur le montant arrière du châssis.
Les rondelles en caoutchouc restent en place sur ledit montant.

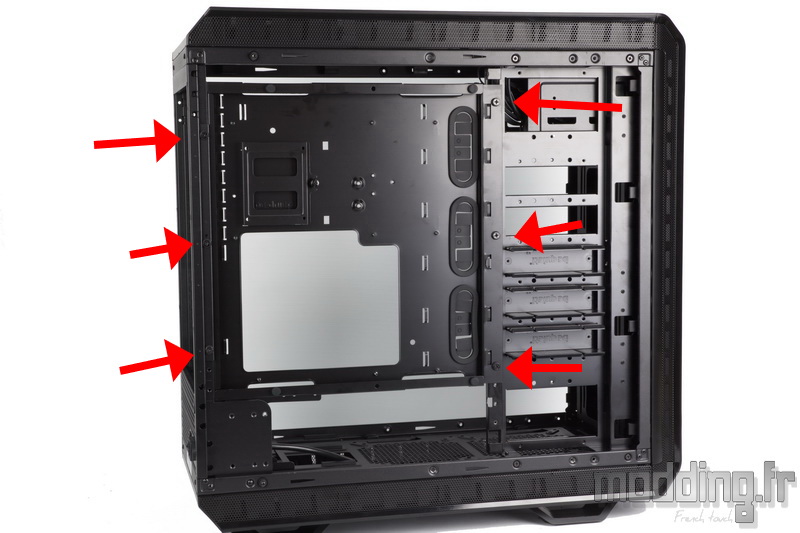

Coté coulisses, on retire les trois vis montées sur silentblocs qui prennent place sur le montant arrière du châssis.
Les rondelles en caoutchouc restent cette fois-ci solidaires de la structure du plateau.

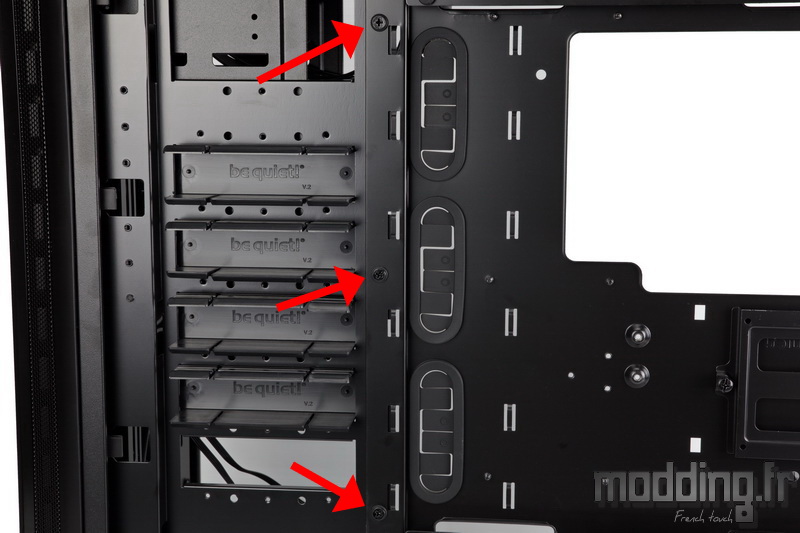

Toujours coté coulisses, on retire les trois vis montées sur silentblocs qui fixent le plateau sur le panneau HDD.
Ici aussi, les rondelles en caoutchouc restent solidaires de la structure du plateau.
Avant de retirer la dernière vis, on veille a tenir le plateau avant qu’il ne tombe…

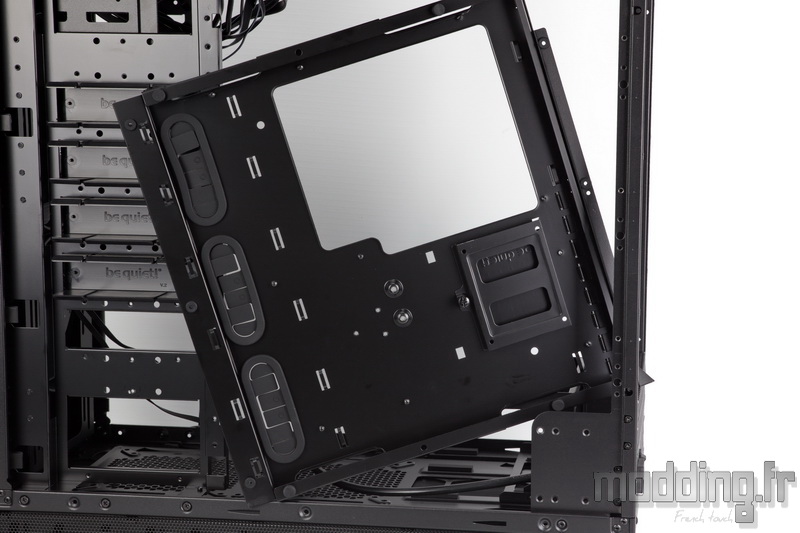

Ne reste plus qu’à le retirer du boitier.
Etape 3 : Dépose de la colonne HDD

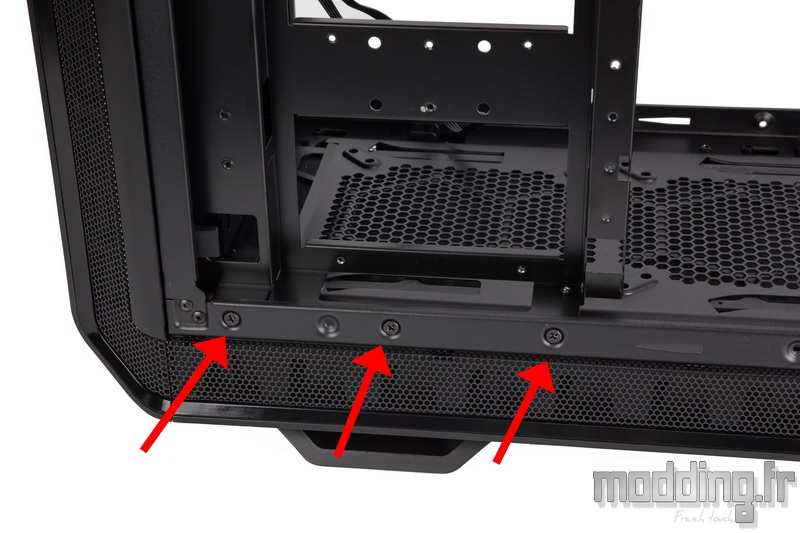

Coté coulisses, trois vis prennent place sur le bord inférieur du châssis.
Trois autres prennent place sur le bord supérieur du châssis.
Mais ce n’est pas fini…
Le panneau HDD est aussi fixé à l’avant du châssis…

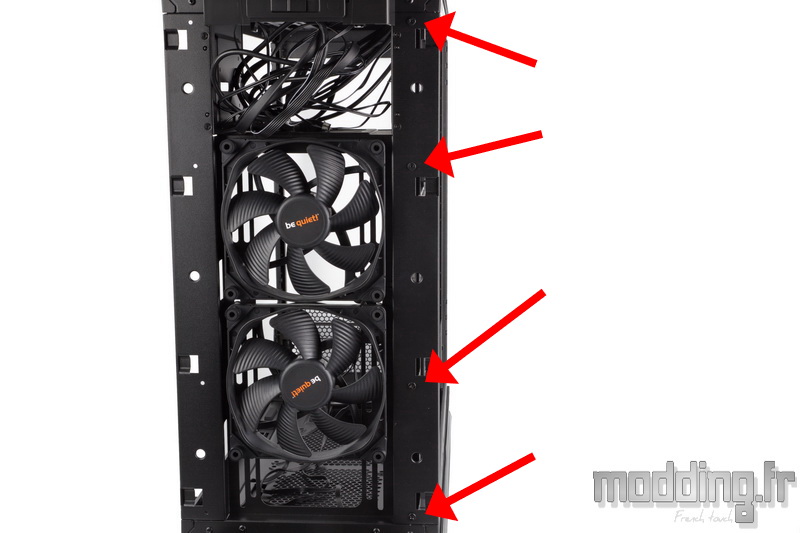

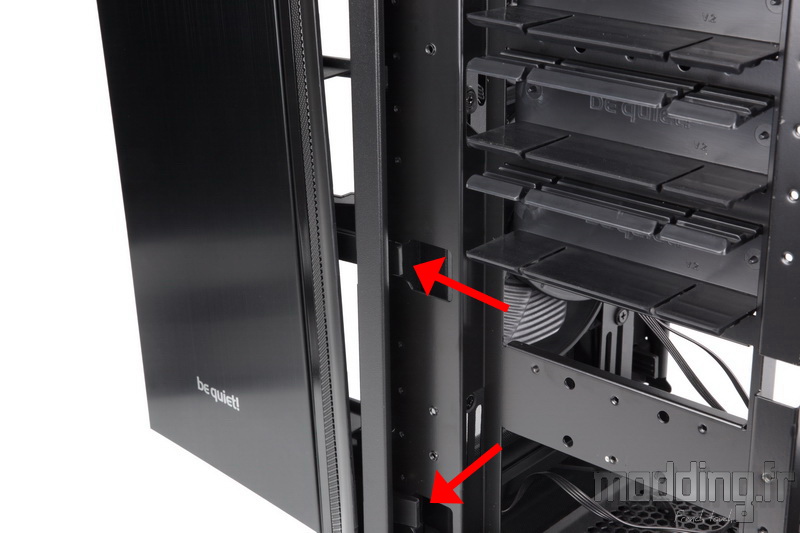

Du coup pour accéder à ces dernières vis, il nous faut retirer la façade. Celle-ci dispose de 4 clips sur chacun de ses bords.
Cependant avant toute chose, il nous faut retirer le filtre inférieur.
En jouant sur les clips et sur les bords de la façade, on arrive à nos fins.
Nous localisons les 4 autres vis disposées sur toute la hauteur du châssis.
Le panneau HDD n’est plus fixé au châssis.

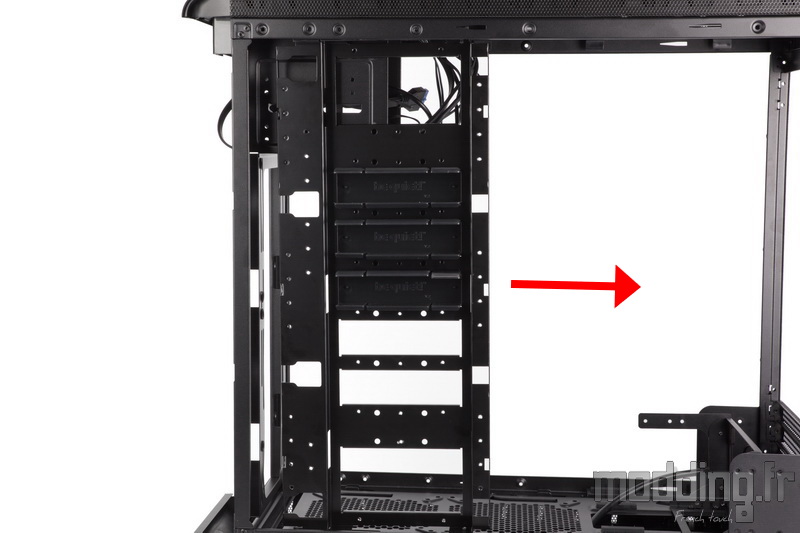

Il “suffit” de le faire glisser vers l’arrière du boitier, au delà de la baie 5.25″…

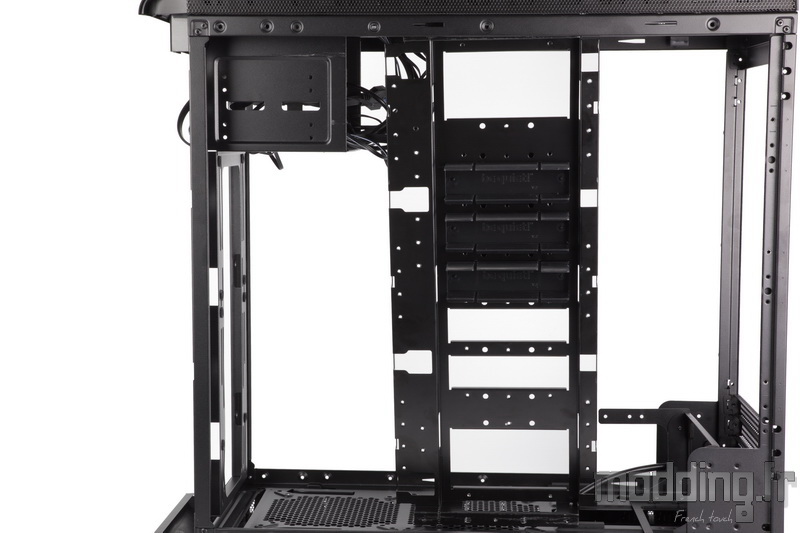

… Avant de pouvoir le basculer et ainsi le sortir du châssis.
Alors c’est une étape quelque peu pénible… Notamment le fait de le faire glisser vers l’arrière du boitier d’où le verbe suffire entre guillemets…
On avoue qu’on peut vite se prendre la tête à ce niveau car le panneau est assez récalcitrant sur le fait de se laisser glisser vers l’arrière…
En cause la proximité de la baie 5.25″, à tel point que l’on pensait qu’il fallait aussi la retirer…
Mais en bataillant sur la partie haute du panneau HDD, tout en le tirant vers l’arrière du boitier et avec un peu de patience conjuguée à une grosse suée… Nous arrivons à le sortir de là!
Pour ceux qui visualisent la vidéo, vous remarquerez que cette étape a été coupé au montage :p
On en profite pour retirer les ventilateurs vu qu’il faut orienter leur câblage vers le coté opposé du boitier.
Etape 4 : Inversion du support alimentation

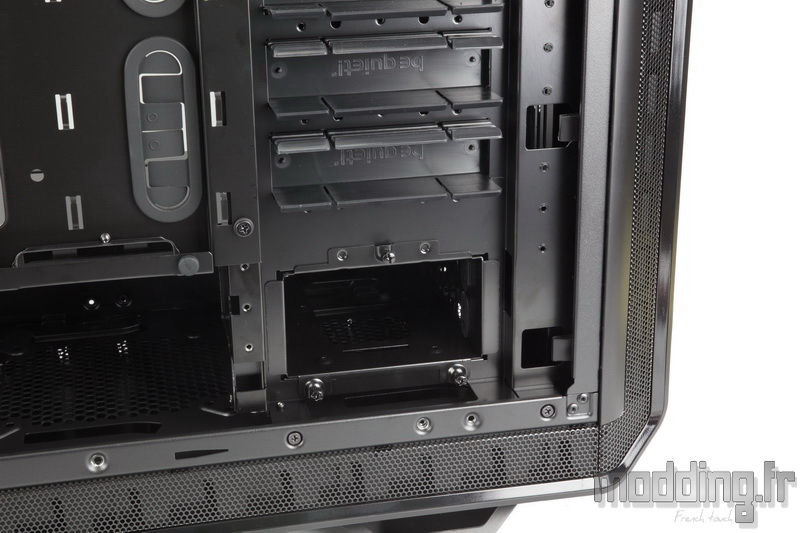

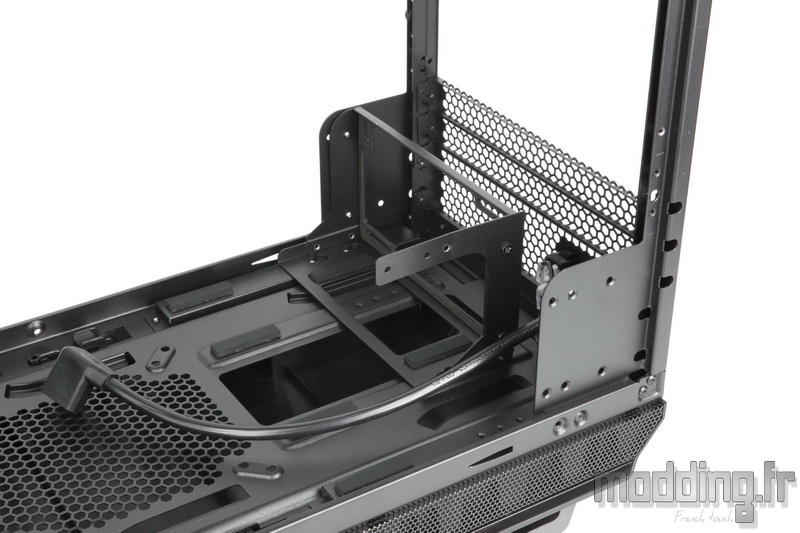

Le cache alimentation retiré nous permet aussi d’accéder au support du bloc d’alimentation.
Il est fixé à un coin du châssis par deux petites vis à tête fraisée.
4 vis disposées sur deux rails, maintiennent le support sur la base du châssis.
Elles sont dotées d’un épaulement et n’ont pas besoin d’être retirées pour déposer le support.
Cependant ce dernier est actuellement décalé vers la porte en verre trempé.
Pour suivre l’inversion du boitier, il faut qu’il prenne place du coté de ce qui est actuellement les coulisses.
On note la présence de deux jeux de rails pour assurer ce décalage.

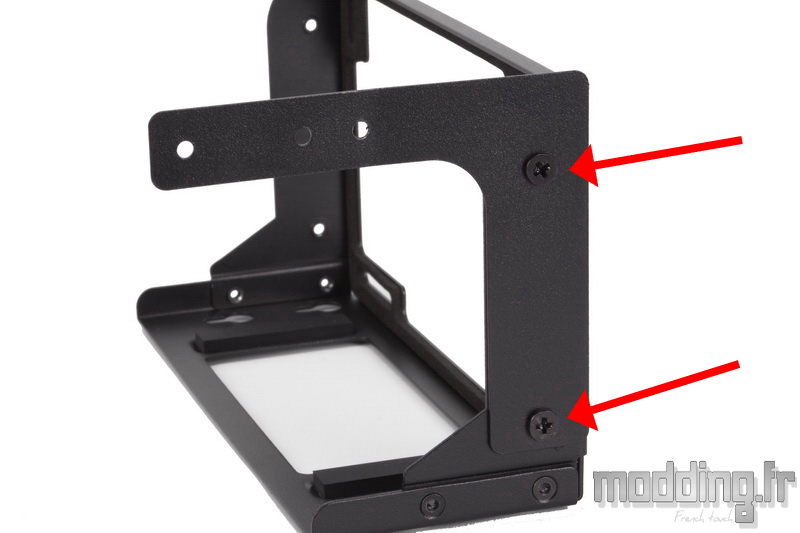

Il nous faut aussi passer la platine de fixation du cache alimentation sur le bord opposé du support.
Pour cela, deux vis sont à retirer.
Au final, nous déplaçons les 4 vis à épaulement sur les deux autres rails.

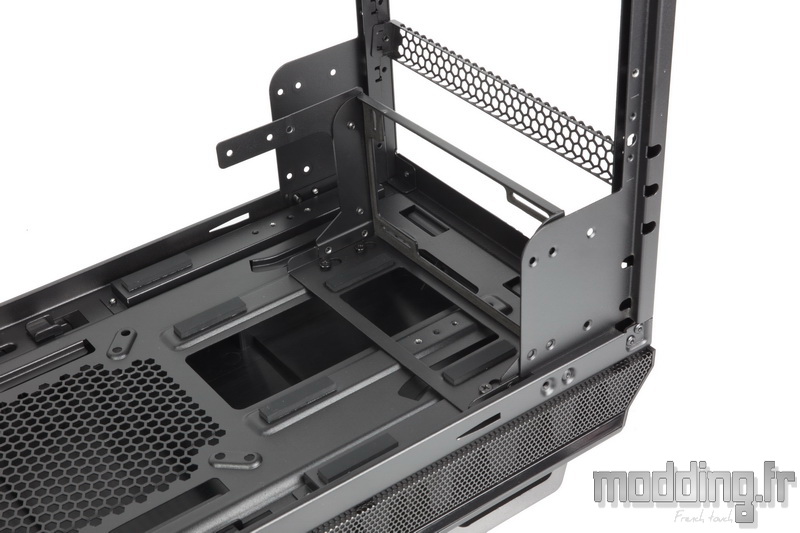

On remet en place le support du bloc d’alimentation.
La fixation complète se fait en fait sur le coin opposé par le biais des deux petites vis à tête fraisée.

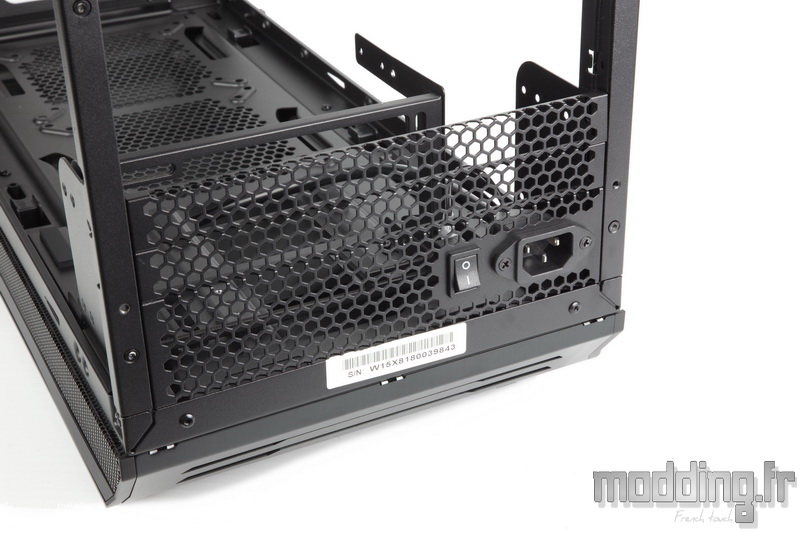

La grille arrière en regard du support est composée de trois parties.
Les deux grilles les plus étroites sont fixées par deux vis sur les montants arrières du châssis.
Mais ce qui nous intéresse ici, c’est de retirer la grille la plus large fixée par 4 vis.
En effet, il nous faut la retourner pour que le déport de la prise secteur se retrouve sur le coté opposé.
Etape 5 : Inversion et repose colonne HDD

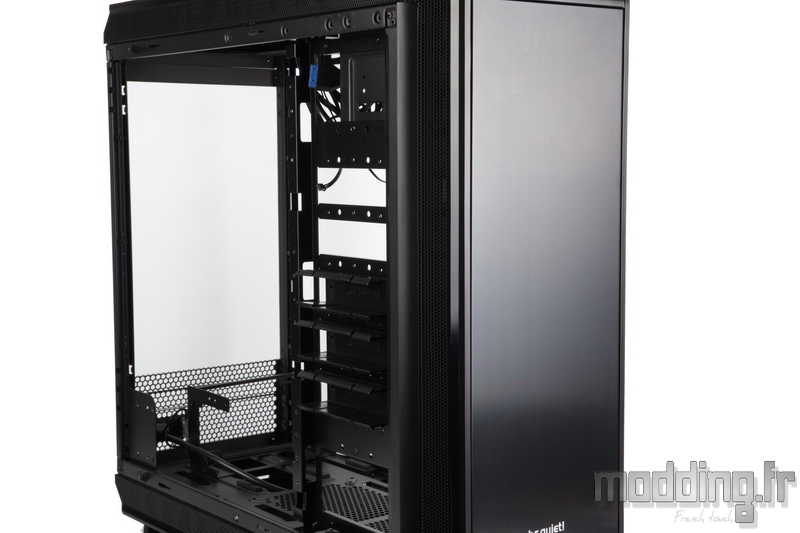

Avant de placer le panneau HDD sur le coté opposé du boitier, il faut passer les câbles issus de la connectique du Dark Base Pro 900 rev.2 sur le bord opposé de la paroi supérieure du châssis par l’ouverture spécifique.
Et pour cela… Nous n’avons pas d’autres choix que de démonter le Top du boitier…
4 languettes se clipsant au châssis sont reparties sur chaque bord du carénage. On joue sur ces languettes tout en soulevant les bords du Top.
Quand on vous disait qu’il fallait quasiment tout démonter!!!
Les points de fixation du panneau en verre trempé disposent d’une fente permettant d’insérer un tournevis plat…
… Afin de les retirer.
Ne pas oublier de les retirer avant de passer à la suite, au risque de vous prendre encore plus la tête dans la repose du panneau HDD…

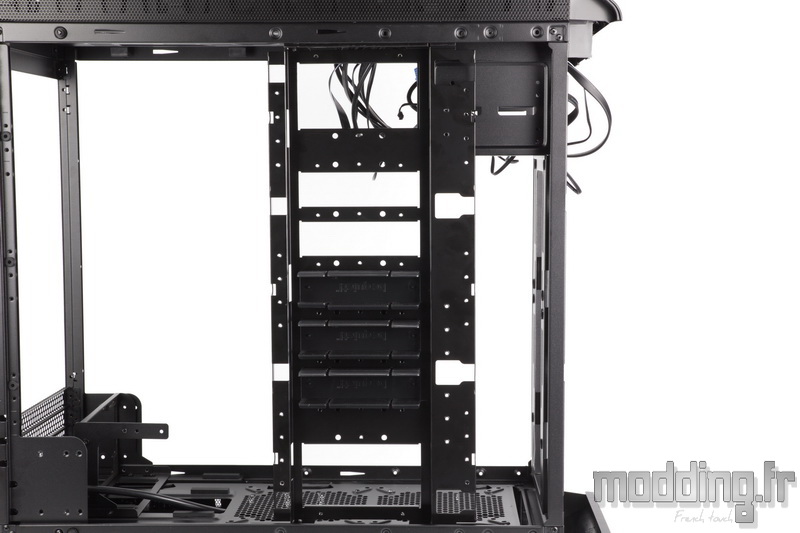

On insère le panneau HDD dans le châssis du coté opposé.
On le glisse de biais pour pouvoir le rentrer à l’interieur du boitier puis on le cale contre les bords supérieur et inférieur du châssis…
… Avant de la faire glisser le long de la baie 5.25″ jusqu’à entrer en contact avec la paroi avant du châssis.
Ce “rogntudju” de panneau a autant de mal à sortir de son emplacement que d’y rentrer!!!!
Et vas-y que je force en bas… Puis en haut… Puis en bas… Et clac, nous entendons le contact métallique avec la paroi antérieure.
Encore faut-il que les points de fixations correspondent…
Deuxième suée…
En fonction des trous qui coïncident en premier, on glisse les différentes vis : 3 sur le bord supérieur du châssis, 3 sur le bord inférieur et 4 sur la paroi avant.
On peut alors remettre la façade en place et réinstaller le filtre inférieur.
Nous pouvons aussi remonter les ventilateurs tout en glissant leur câble du coté du panneau HDD par les ouvertures dédiées.
Etape 6 : Inversion et repose du plateau de la carte mère

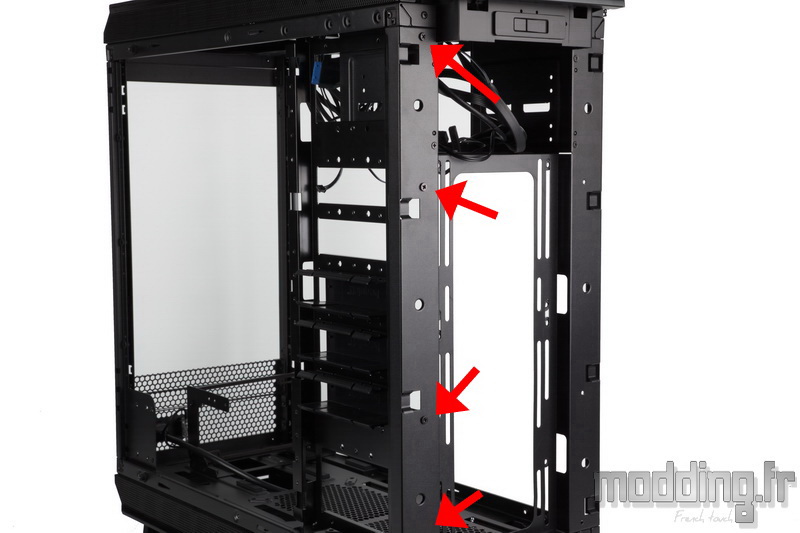

Nous avons vu que sur le montant arrière du châssis, coté panneau en verre trempé, les trois silentblocs restent en place sur la structure.

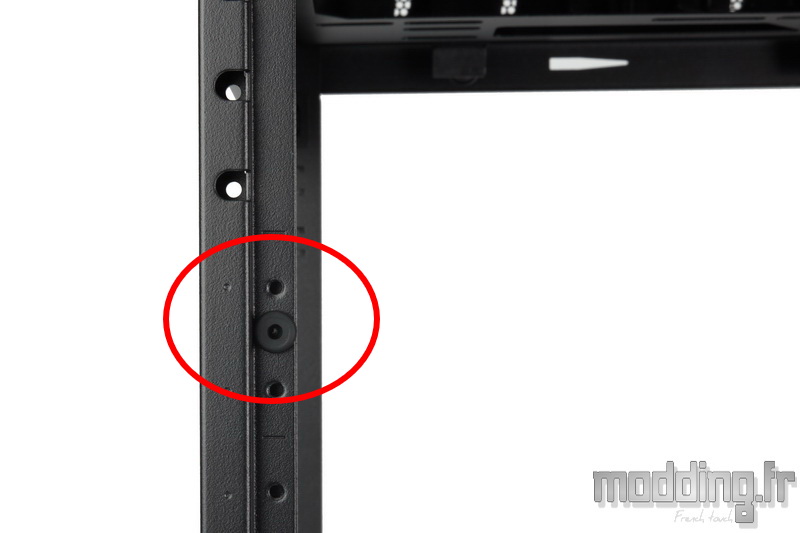

Le montant opposé comporte le même type d’orifice dédié à ces silentblocs mais restant libre en l’état.
Il nous faut donc passer les silentblocs d’un montant à l’autre.
La manipulation ne comporte pas de difficulté majeure mais au cas où, bequiet! fournit un jeu de 4 silentblocs supplémentaires dans le bundle.

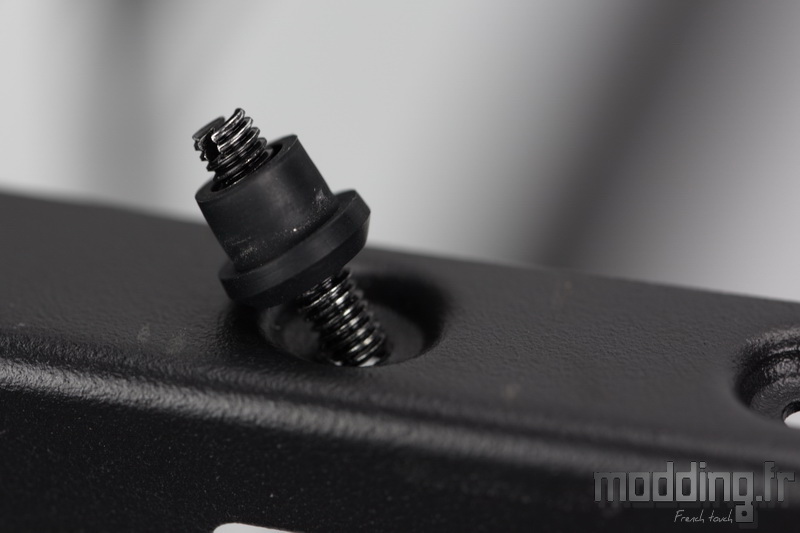

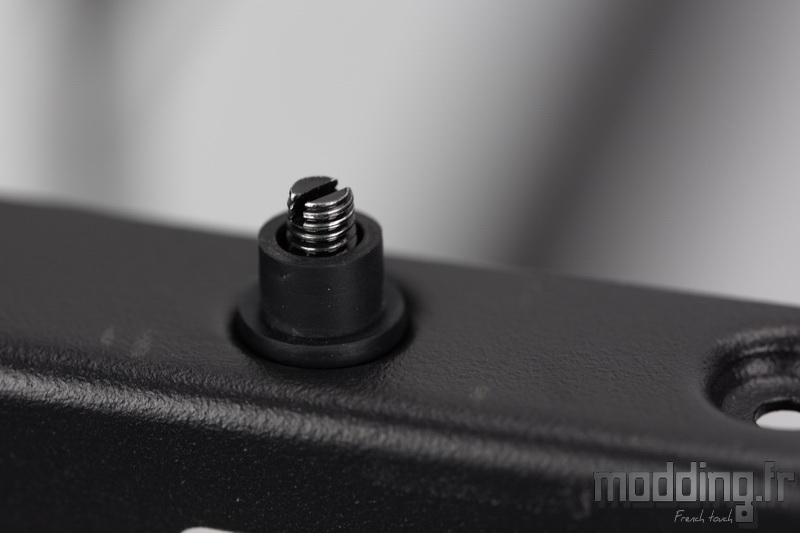

Pour insérer plus facilement le silentbloc, on note qu’il dispose d’une forme asymétrique.
C’est la partie la plus épaisse (d’un diamètre plus petit) qui se loge dans la structure du montant ne laissant que la partie la plus large déborder.

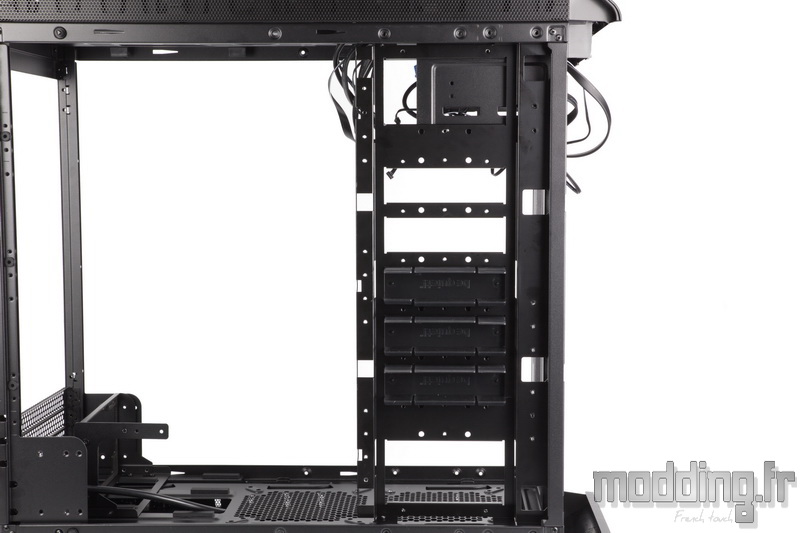

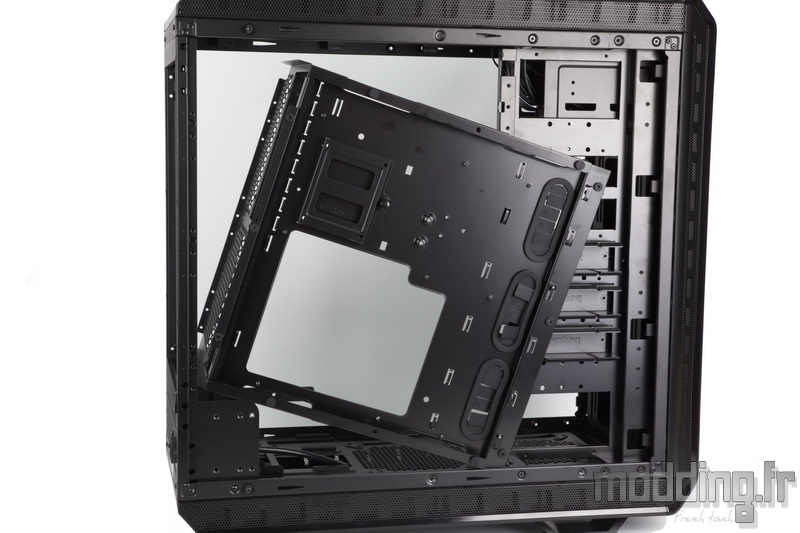

Nous glissons le plateau de la carte mère au niveau de son nouvel emplacement.
Comme on peut le voir, il en est totalement retourné!
Nous remettons les différentes vis en place, du coté des “nouvelles” coulisses dans un premier temps…
… Puis du coté du “nouveau” compartiment principal.

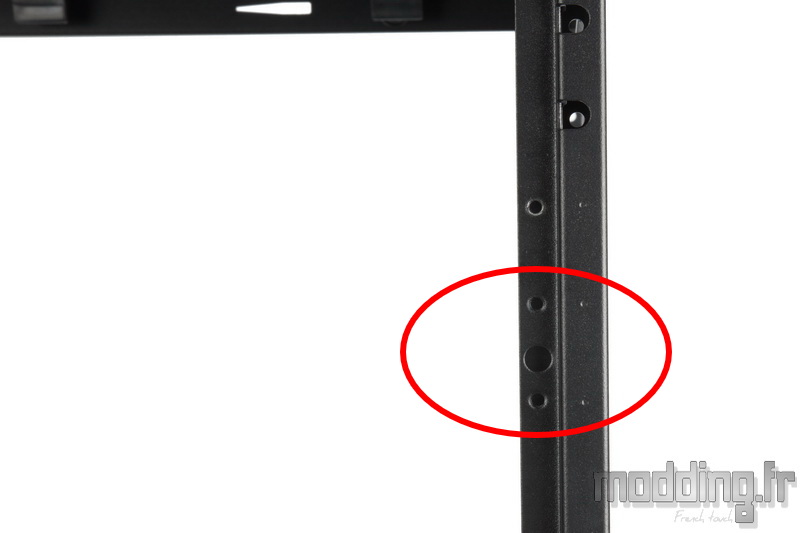

Il est indispensable de bien commencer la fixation du plateau par le montant arrière du châssis, coté coulisses, car il dispose de petites marques qui permettent de repérer le trou taraudé.
Nous verrons plus bas et surtout plus en détail dans la section “montage”, que nous pouvons ajuster la hauteur du plateau au sein du châssis sur trois niveaux.
Sans ces repères, nous irions à tâtons pour localiser le trou adéquat… Une fois fixé sur ce montant, les autres vis ne posent pas de soucis.
Etape 7 : Inversion et repose du cache alimentation
Dernière étape… Ouf! on voit la fin du processus…

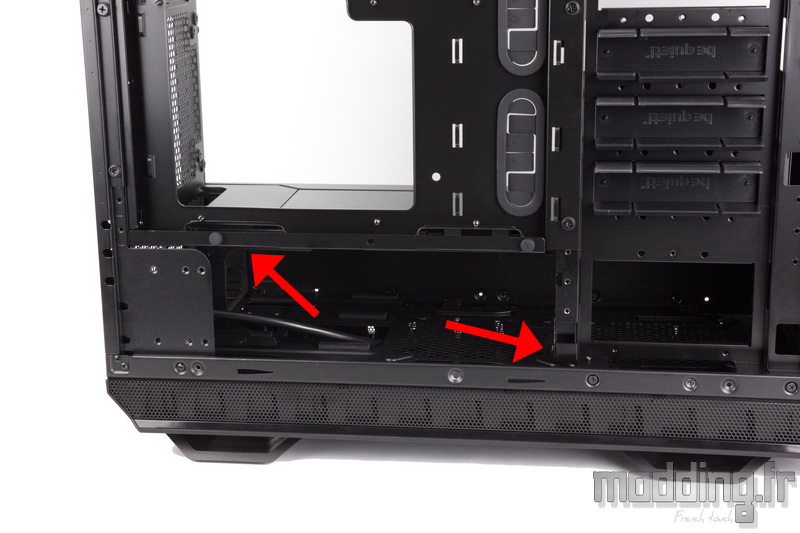

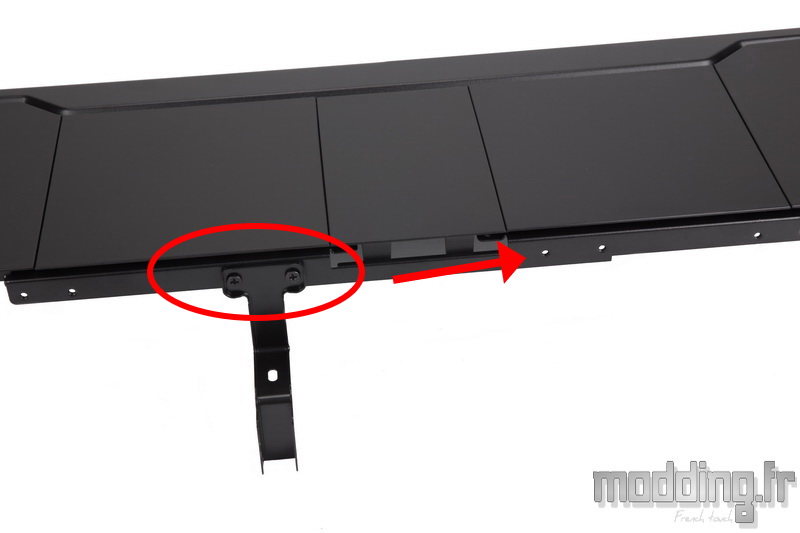

Il nous faut déplacer la tige de fixation du bord interne du cache alimentation pour le passer de l’autre coté de l’emplacement du SSD.
On glisse ensuite le cache dans son nouvel emplacement.
Il ne reste plus qu’à remettre les vis en place.

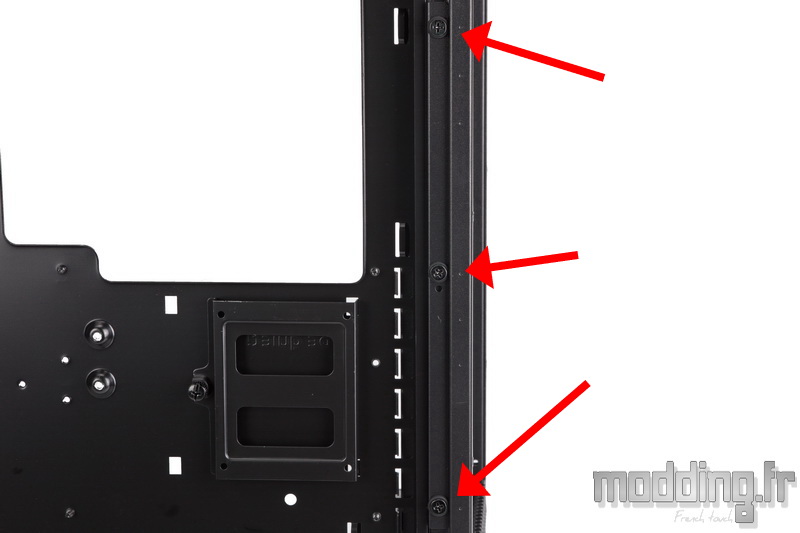

Sur le flanc nous avons trois flèches mais seulement deux vis, cependant les trois emplacements restent disponibles.
Pour une fixation optimale à ce niveau, nous employons les points de fixation représentés par les flèches 1 et 3 (et non pas 1 et 2 comme sur la photo).
On termine par la mise en place des deux vis internes du cache alimentation.
On en profite pour remettre en place la double cage HDD…
… Ainsi que les points de fixation du panneau en verre trempé sur les bords controlatérales du châssis.

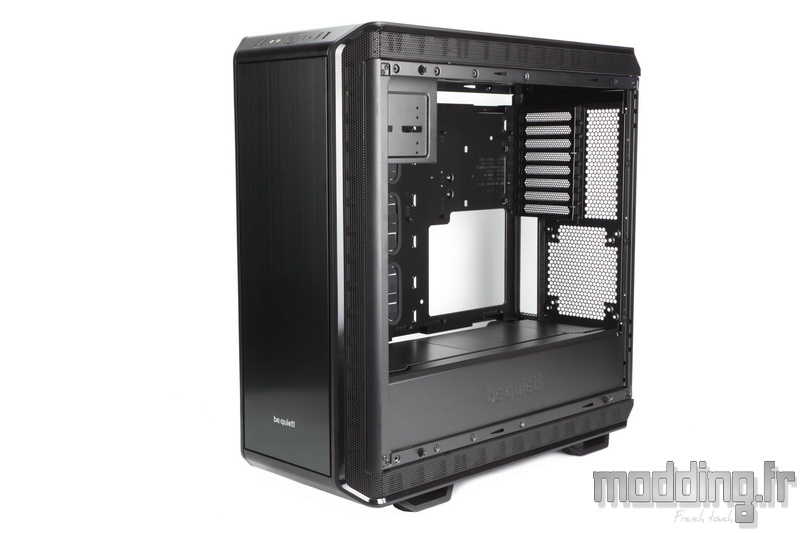

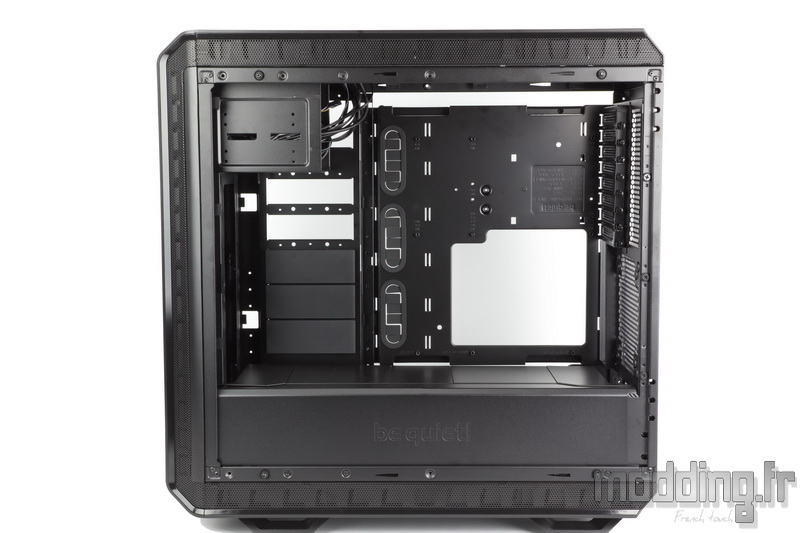

Nous voici avec le Dark Base Pro 900 rev.2 en version Reverse ATX.

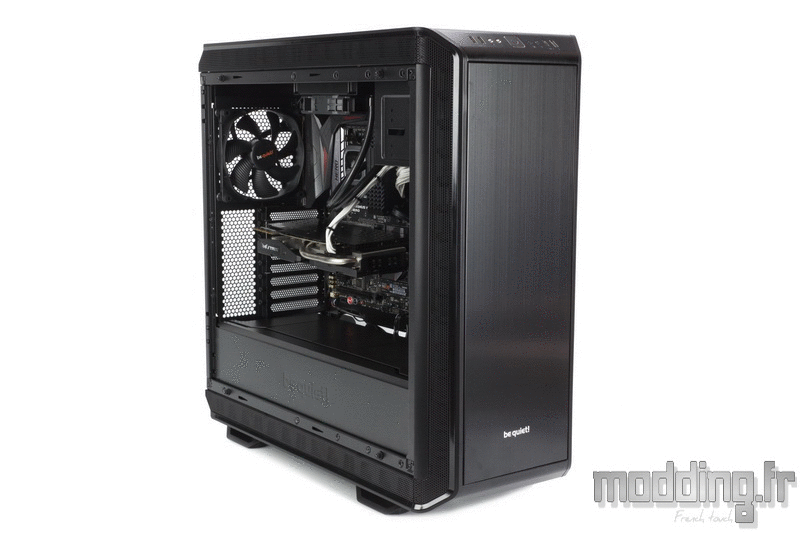

La carte mère s’en retrouve toute retournée avec une rotation de 180° et du coup le processeur se positionne sous les emplacements de cartes graphiques.
On parlait d’un ajustement en hauteur du plateau de la carte mère et ce sur trois niveaux.
La principale raison est de libérer l’espace supérieure du châssis afin de caser un radiateur +/- épais.
On en reparle plus en détail dans la rubrique montage avec la carte mère en place.
