Tests :
Config de test :
Niveau sonore
Les ventilateurs du Crystal 280X
Un test est effectué sur les ventilateurs du boitier : LL120 RGB
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, celles-ci sont contrôlées par un multimètre.

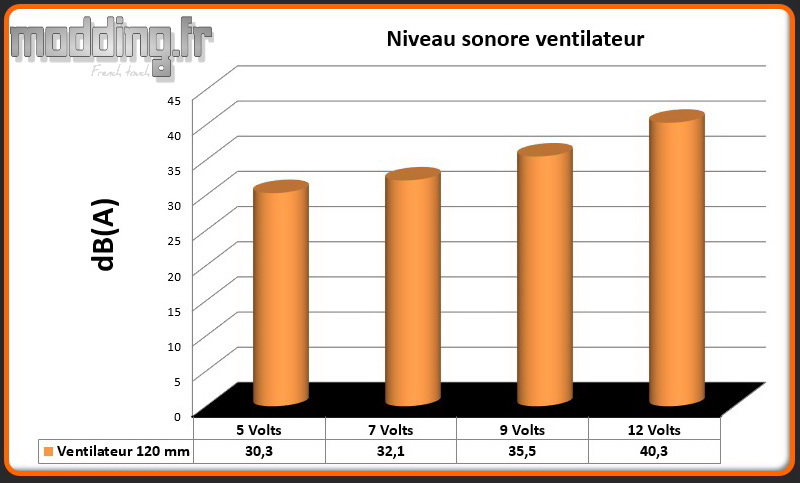

Niveau sonore

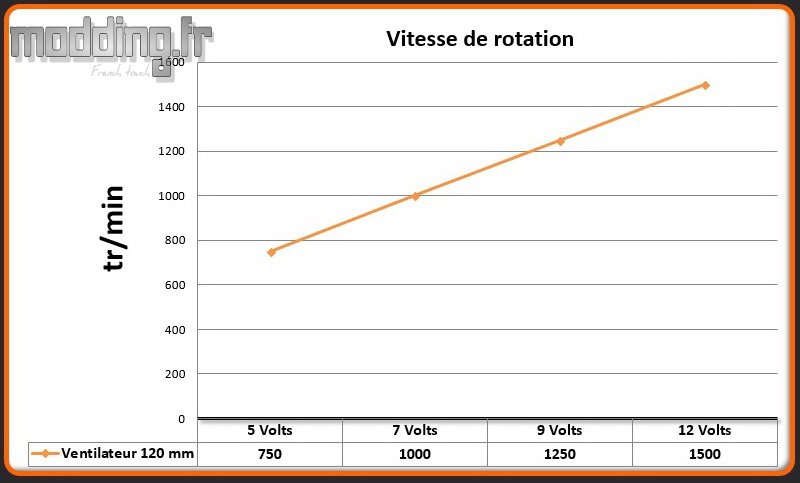

Vitesse de rotation
Le LL120 RGB reste discret voire même silencieux du moment où l’on réduit sa vitesse de rotation.
A pleine vitesse, il devient audible mais cela reste raisonnable.
Ambiance sonore
Le sonomètre est placé à deux endroits :

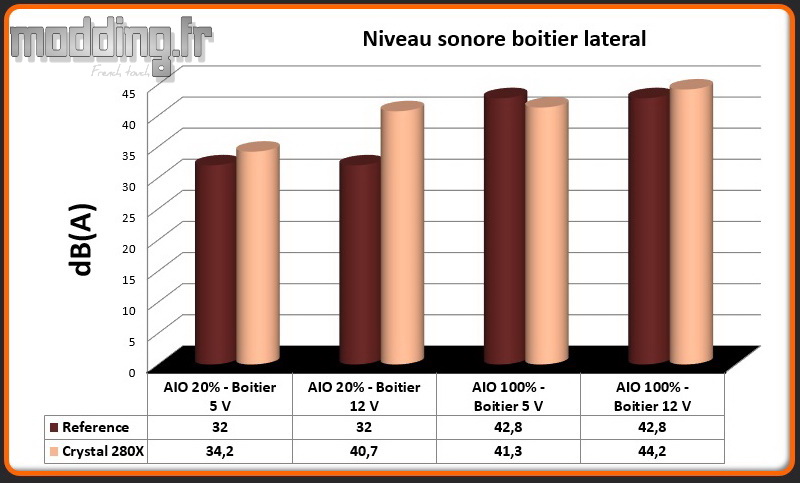

- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

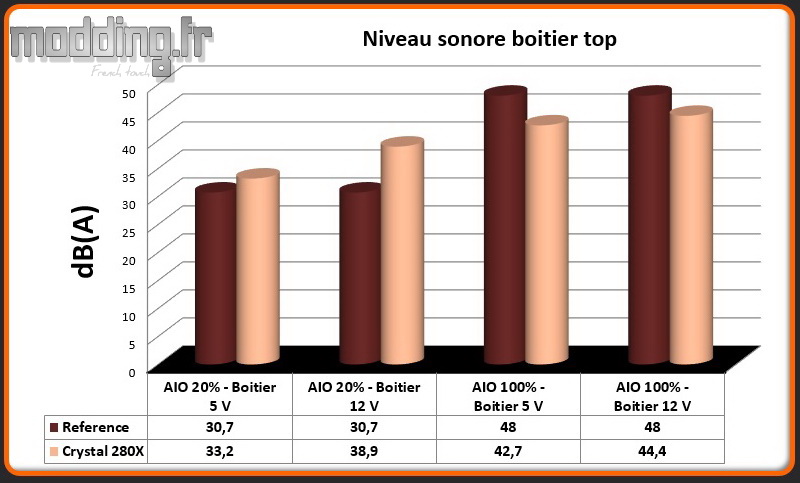

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V– Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ventilateur du boitier est branché sur un adaptateur Molex en 5 V et 12 V, le ventilateur du H60 est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique est de type hybride.
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles sont parties dans le Nord, il pleut trop dans le Pays Basque en ce moment….).
Pour avoir un relevé « référence » du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionne dans le boitier.
La colonne « AIO 100% – Boitier 5 V » permet de quantifier la filtration de la nuisance sonore issue de la la config. Le radiateur de notre H60 étant placé en haut du boitier, on constate que le panneau supérieure tempère la ventilation de notre H60.
Nul doute qu’avec la ventilation à pleine vitesse, le Crystal 280X ne peut pas être considéré comme discret.
On remarque aussi que lorsque l’ensemble de la ventilation est à son minimum, nous n’obtenons pas le silence auquel nous nous attendions…. En effet un effet de résonance amplifie le bruit que fait la pompe de notre AIO…
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde TMPIN0 et TMPIN2) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.28.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est géré dans le bios par QFan Control comme suit :
- –> 40° = 30%
- 40°–> 56° = 30% –> 100%
- 56° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU+ démo en boucle de 3D Mark Fire Strike Extreme.

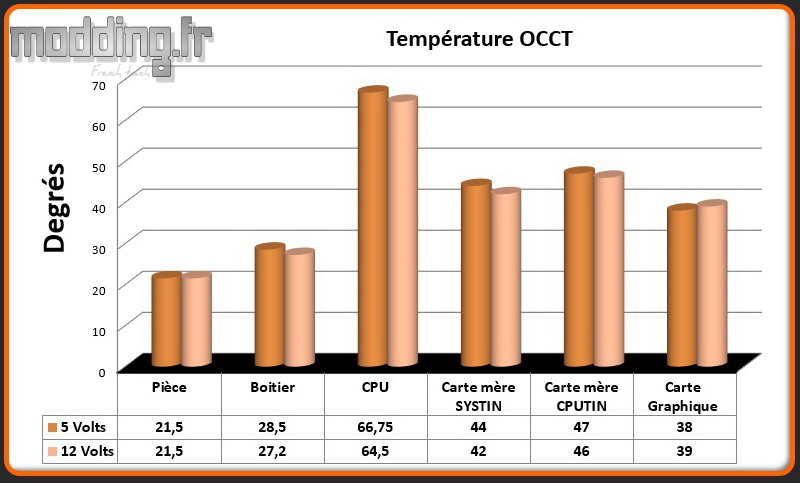

OCCT CPU

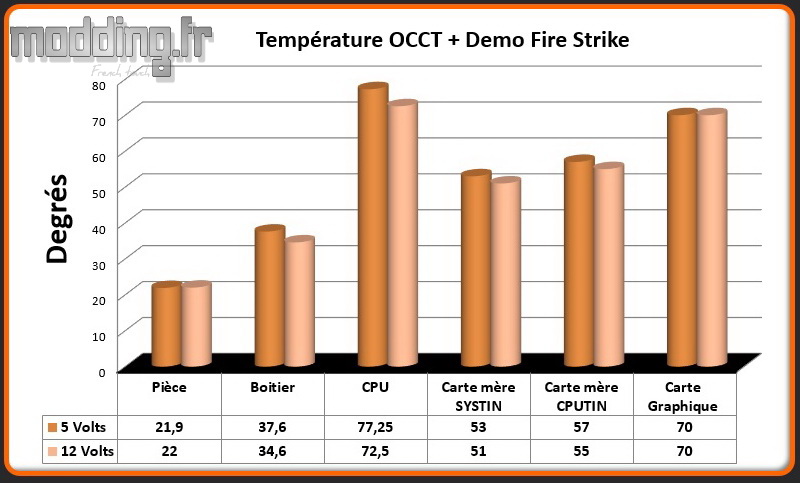

OCCT CPU + Fire Strike
Pour rappel, nous avons effectuer un déplacement d’un des ventilateurs du Crystal 280X qui se trouvait en position haute pour le transférer avec son frérot à l’avant du châssis, histoire de pouvoir caser notre AIO.
La carte graphique ne semble pas du tout bénéficier de la ventilation avant du boitier… De par sa position assez basse dans le Crystal 280X, elle va puiser son air frais directement de la base du châssis. En l’absence de ventilateurs à ce niveau, l’aspiration se fait de façon passive.
Coté CPU, nous gagnons deux petits degrés sous OCCT et on passe sur un gain de 4° dans le test combiné. Dans ce dernier test, la carte graphique entrant en action réchauffe un tantinet l’intérieur du boitier….
Nous allons comparer les résultats avec ceux relevés sur la config hors du boitier (Référence). Cela permet de comparer la capacité du boitier à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur Delta, c’est à dire la différence avec la température de l’air ambiant.

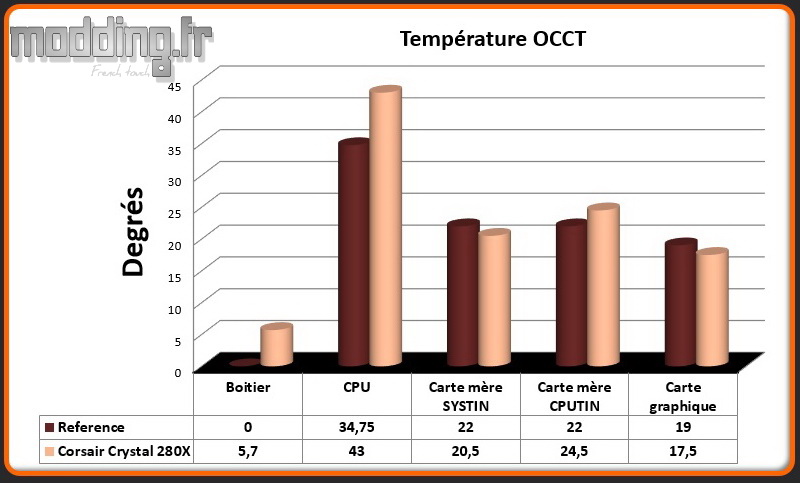

Comparatif OCCT CPU

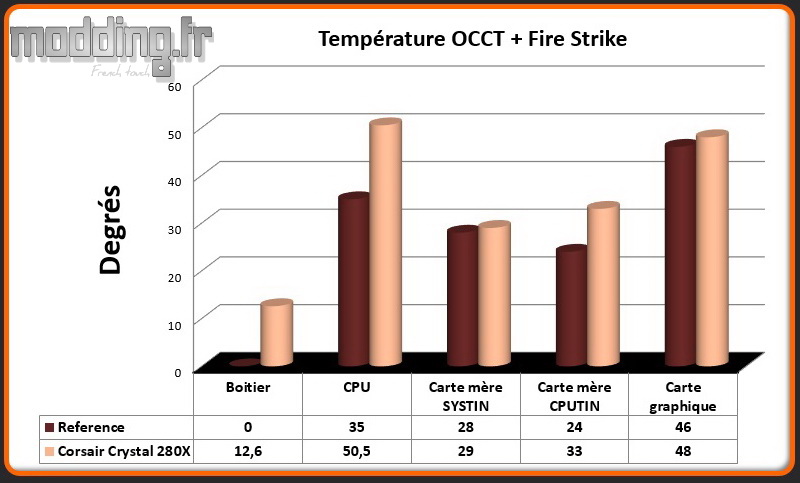

Comparatif OCCT CPU+Fire Strike
On peut déjà avancer que la carte graphique ne chauffe pas plus (ou presque) en dedans qu’en dehors du Crystal 280X.
Par contre le CPU n’est pas à la fête… Il prend jusqu’à 15° !
Coincé entre la carte graphique et le haut du boitier sous le panneau de verre, et ce même avec l’AIO calé en haut mais à l’avant du boitier, ce dernier a du mal à tempérer les ardeurs du processeur.
La disposition des ventilateurs doit bien être pris en compte si on veut optimiser le refroidissement dans le boitier. Ici, le fait d’avoir retiré la ventilation directement positionné au-dessus de la carte mère n’a pas réellement aidé à contenir la montée en température à l’intérieure du boitier.
D’autant que nous n’avons plus la possibilité de placer un ventilateur à l’arrière du boitier et que malgré que le verre soit à distance de la paroi, ce n’est pas aussi efficace qu’une grille.
