Montage :

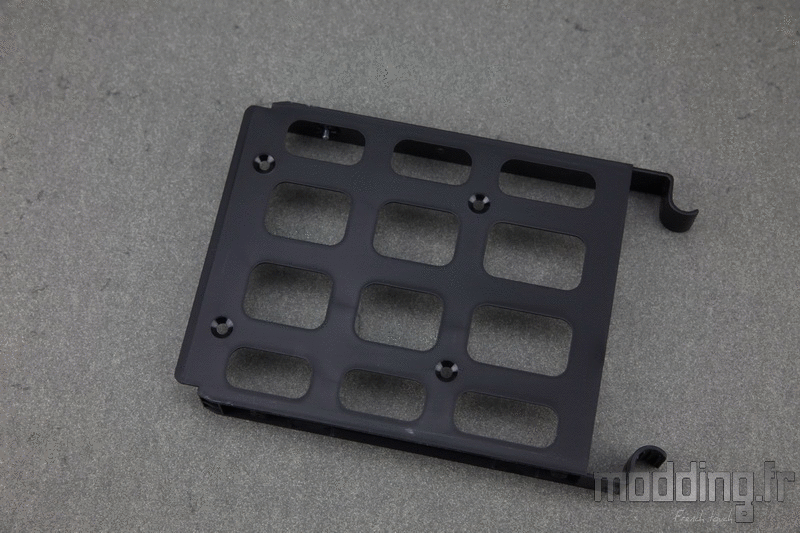

Le disque dur 3.5″ vient prendre place dans le tiroir de la cage HDD.
Ce dernier intègre des silentblocs au niveau des ergots de prise en charge du disque.
Le montage se passe d’outils.
Il suffit d’insérer l’un des bords de l’unité en faisant coïncider ses trous avec les ergots du panier.
Ensuite on exerce une pression sur le bord opposé du tiroir pour l’écarter du disque dur.
Le but étant de pouvoir insérer complètement les autres ergots dans les trous du bord opposé de l’unité de stockage.

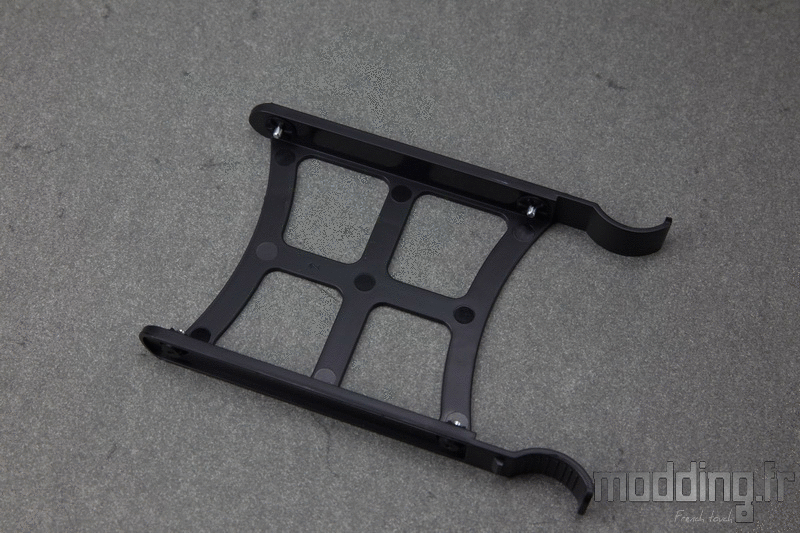

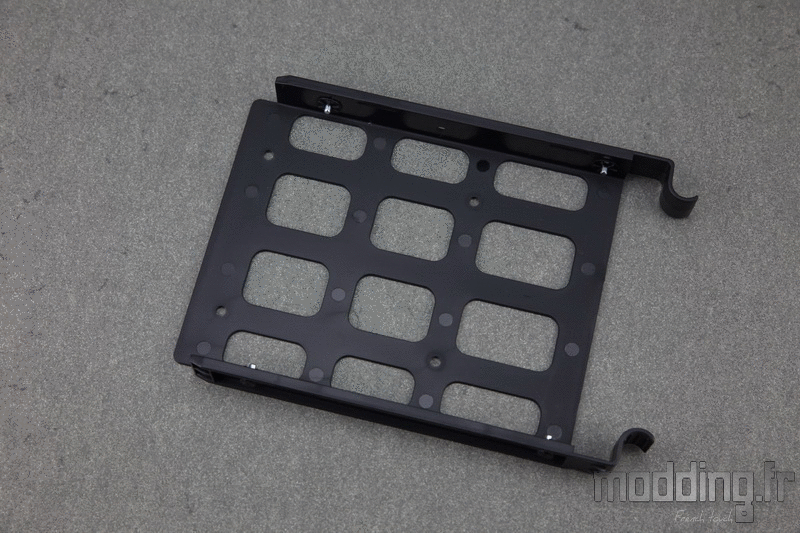

Chacun des deux tiroirs peut aussi accueillir une unité 2.5″.
Dans ce cas, il nous faut un tournevis et 4 vis M3 à tête fraisée.
La fixation se fait par dessous l’unité qui reste centrée par rapport au tiroir.
Dans les deux cas, on vérifie à bien orienter la connectique de l’unité de stockage vers l’arrière du tiroir.

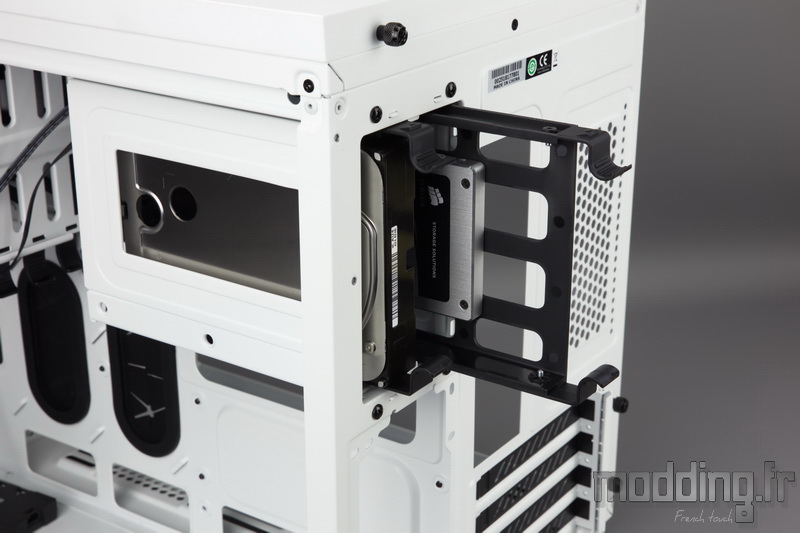

Il ne reste plus qu’à mettre en place les tiroirs en les glissant au fond de la cage HDD jusqu’à entendre le petit clic assurant leur bonne fixation.
On referme ensuite la trappe.
Nous restons convaincu qu’un tel dispositif devrait être associé à un système Hot Swap.
La connexion se fait du coté des coulisses.
On peut inverser le sens du tiroir pour ajuster le sens de la connectique Sata vers la paroi centrale ou inversement (utile dans le cas de prise coudée).

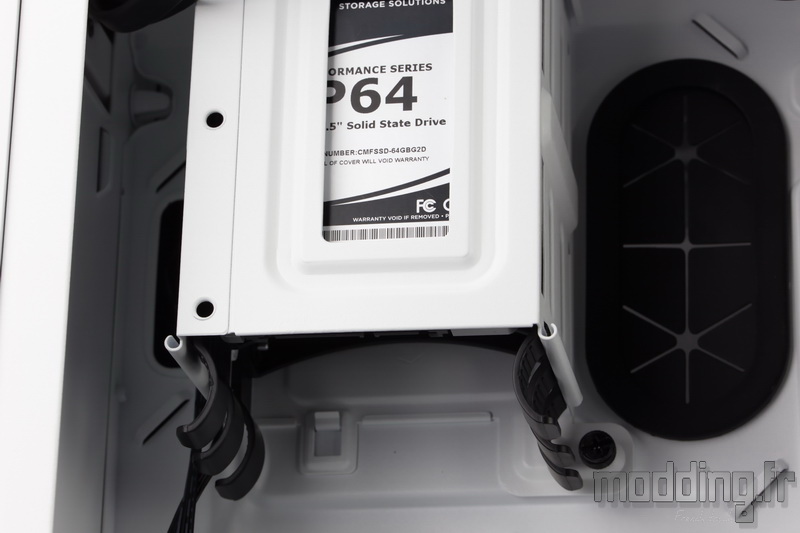

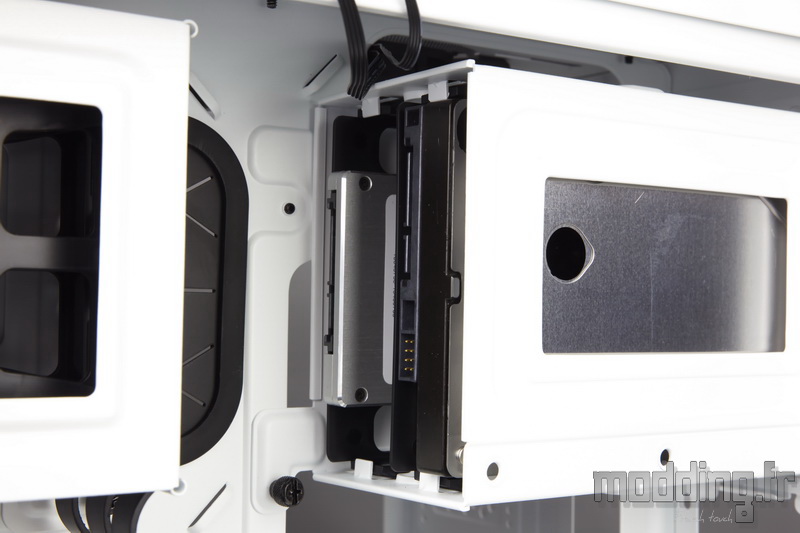

Le SSD ou un disque dur 2.5″ peut aussi prendre place dans la cage dédiée à ce format.
Le montage est identique au disque dur 3.5″ et donc se passe d’outils.
Mais on veille cette fois à orienter la connectique vers l’avant du tiroir.
Il ne reste plus qu’a remettre le tiroir au fond de sa cage….
On s’assure de bien entendre le clic sinon on risque de retrouver le tiroir en bas du boitier….

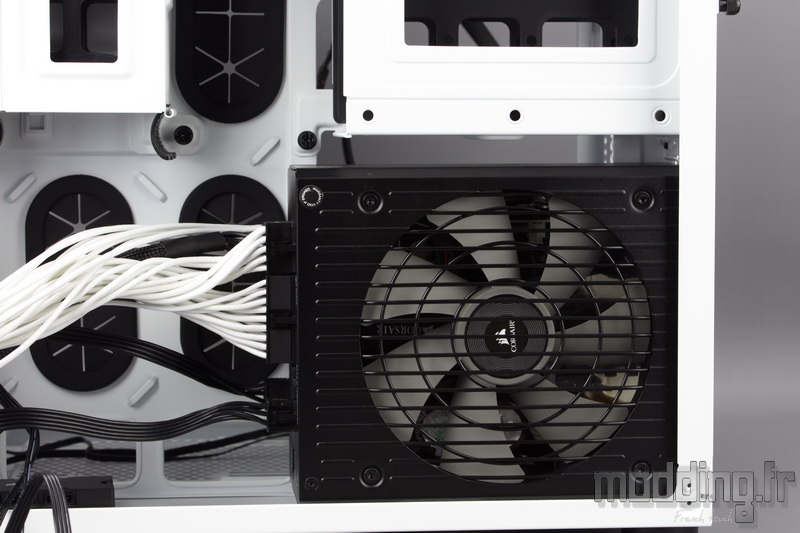

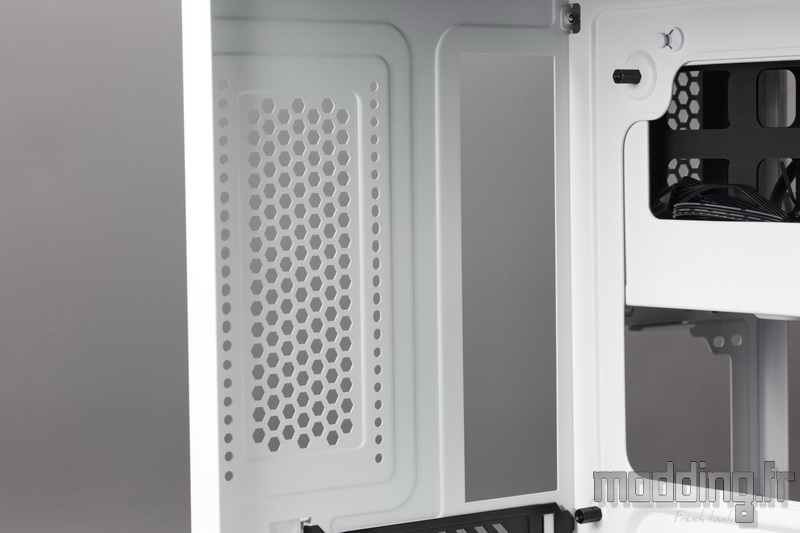

La mise en place de l’alimentation ne pose aucun problème.
Il faut juste bien orienter la face ventilée vers la porte controlatérale….
Au niveau de la mise en place de la carte mère, nous utilisons les vis UNC-6.32.
L’entretoise centrale dotée de son déport facilite le centrage de la carte mère.

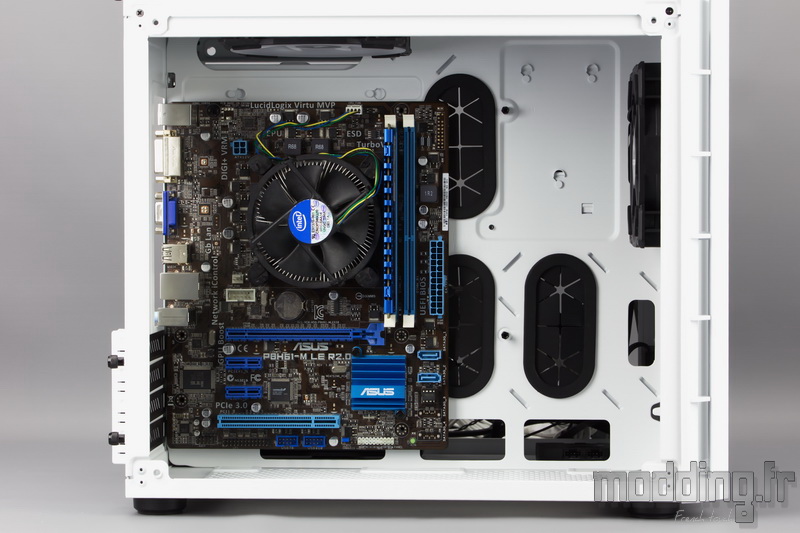

Sur cette photo, nous avons utilisé une carte au format Micro ATX (244 x 203 mm) histoire de mieux visualiser son encombrement en hauteur.
On remarque que la carte couvre une bonne partie des passages de câbles inférieurs, cependant le genre de câble qu’on glisse à ce niveau ne nécessite pas plus de place.
Une Micro ATX classique (244 x 244 mm) viendra couvrir la premier colonne des ouvertures munies de grommet, l’emplacement des entretoises en témoigne.

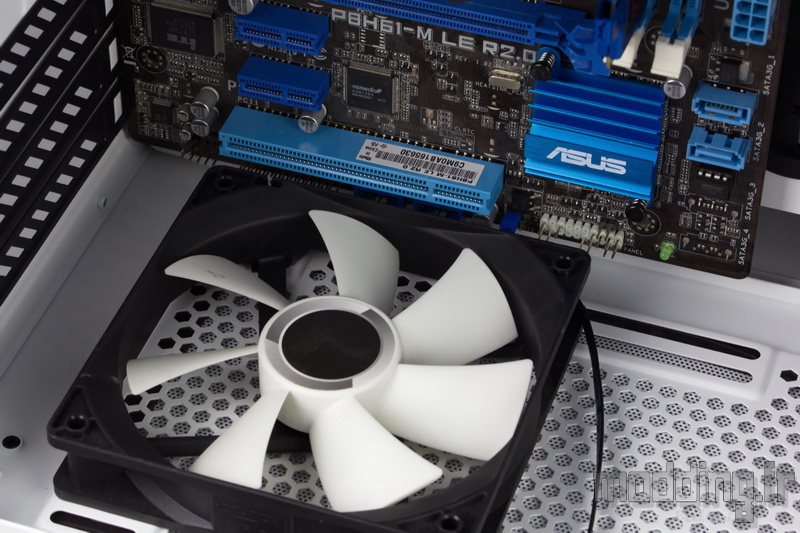

Cela nous permet aussi de voir comment un ventilateur placé en bas du boitier vient se positionner juste devant…. voire même contre les prises nécessaires au branchement des câbles du boitier.
La mise en place de ventilateurs à ce niveau est donc plutôt compatible avec une carte mère au format mini ITX.

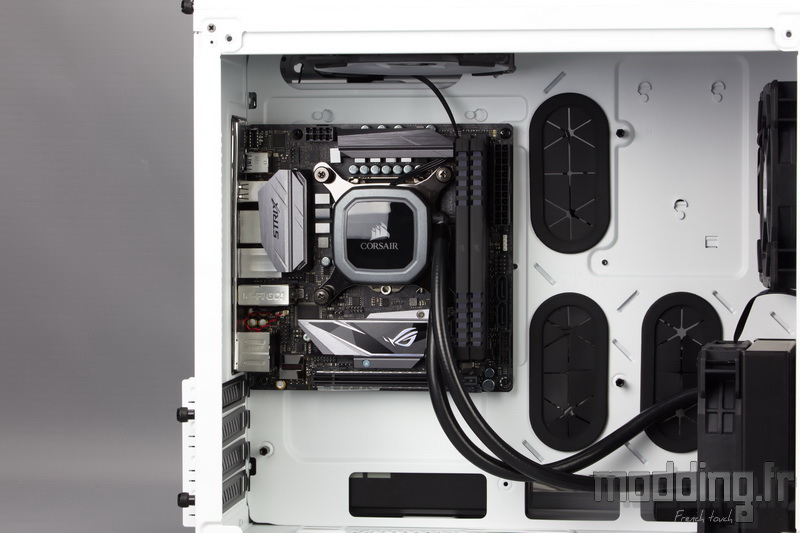

Donc voici un exemplaire….
Il est clair qu’il y a plus de place tout autour.

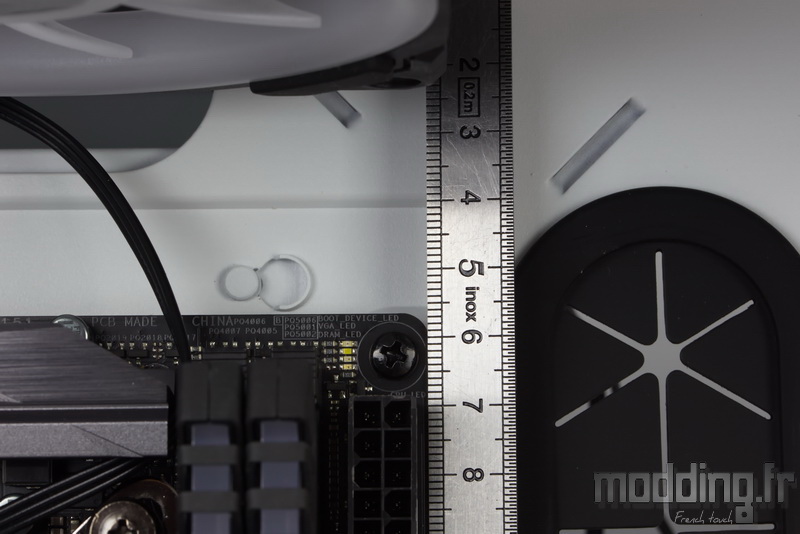

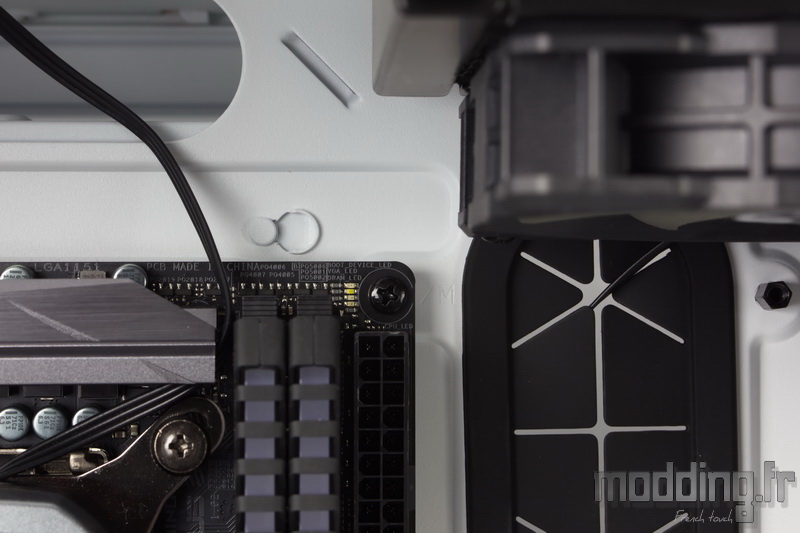

En ce qui concerne la capacité du boitier à accueillir un radiateur de Waterccoling dans la partie haute du châssis, nous avons tout au plus 55 mm de place disponible.
Ce qui limite l’épaisseur du radiateur à 30 mm, celui d’un AIO mesure généralement 27 mm.

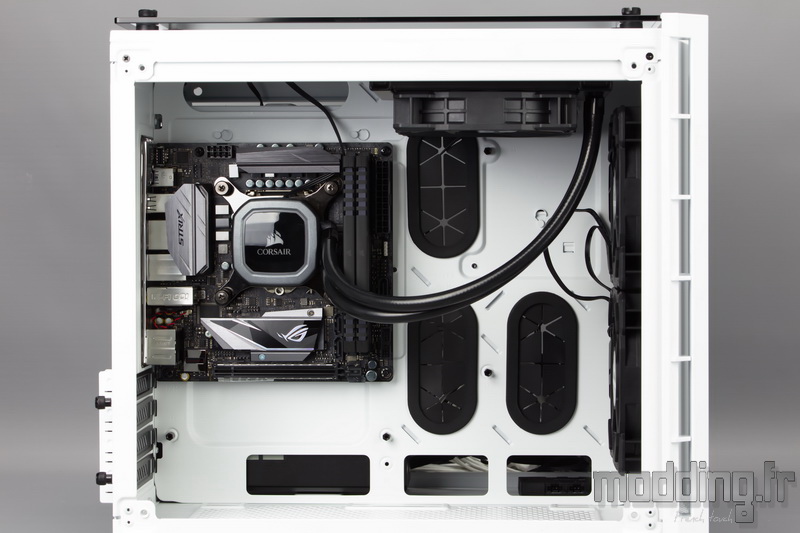

Nous plaçons notre H60 dans la partie haute du châssis, juste en avant de la carte mère.
Comme on ne peut ajuster la position du ventilateur LL120 RGB plus en arrière, il est alors déplacé avec son frérot à l’avant du châssis.
Nous aurions pu aussi mettre notre AIO au-dessus de la carte mère, on a un peu de marge.
Un AIO 240 voire 280 peut donc prendre place à ce niveau.

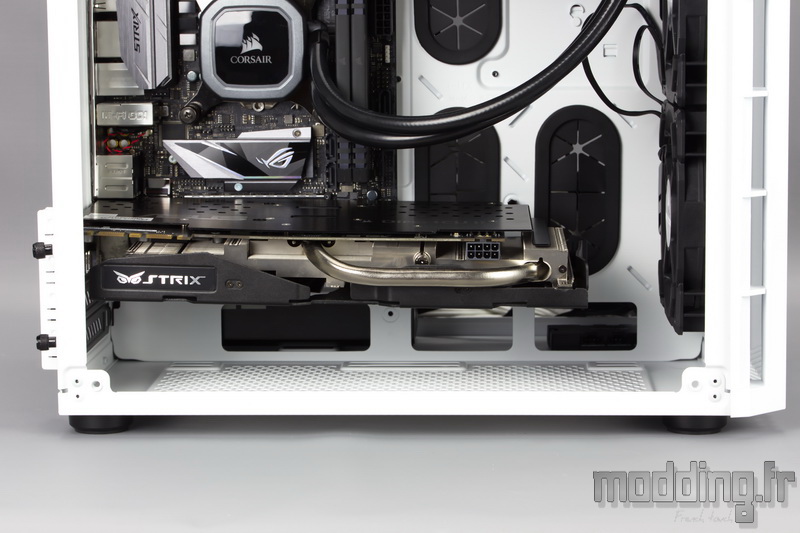

Le Crystal 280X dispose d’une clairance de 300 mm en ce qui concerne la carte graphique.
Tout dépend ensuite de ce que l’on place à l’avant du boitier…. Un radiateur +/- épais diminue d’autant la place disponible pour la carte graphique.

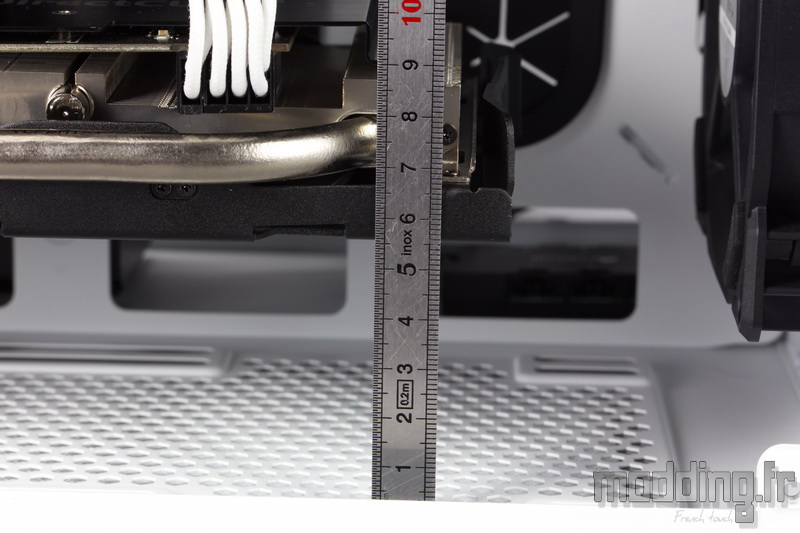

Il est aussi intéressant de connaitre la place disponible en bas du châssis si jamais nous passait l’envie d’installer un radiateur…. Pas la peine d’y songer.
Par contre un ou deux ventilateurs en aspiration devraient être bénéfiques à la carte graphique.

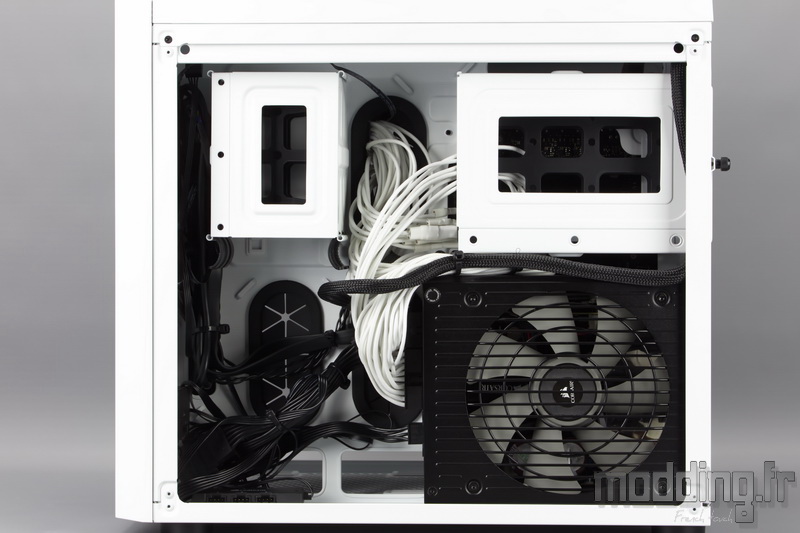

Du coté des coulisses, on peut se permettre d’être un peu plus négligeant quant au rangement des câbles…
Apres tout, nous avons gavé de place pour le coup !!!
Reste que la présence des cages rend l’accès à certains points d’ancrage difficile. A vous de voir si vous préférez les retirer pendant le câble management pour les remettre par la suite ou laisser les câbles +/- pêle-mêle.

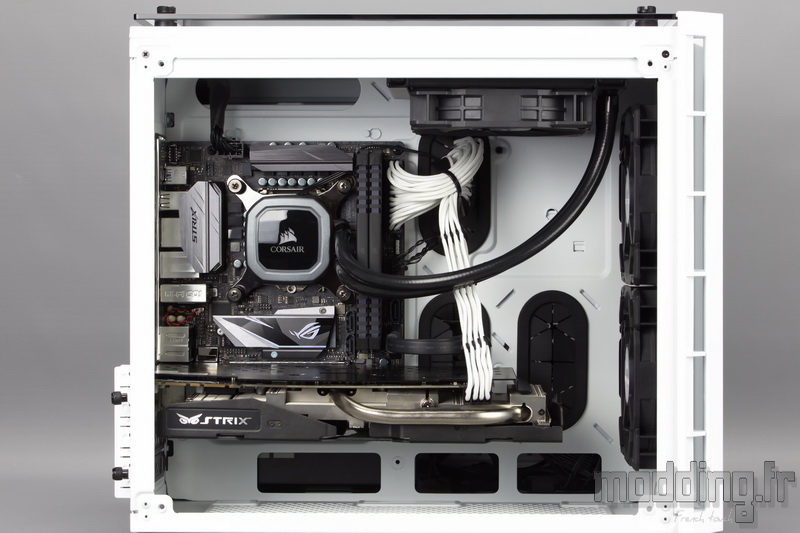

On soigne le passage des câbles du coté du compartiment principal.
On tire au plus court pour avoir un minimum de fils.
Les dimensions du Crystal 280X rendent envisageable la mise en place d’un circuit de Watercooling complet avec le combo pompe/réservoir sur la grille arrière et un radiateur 280 à l’avant +/- un 140 au-dessus.
Un second radiateur 240 entre en conflit avec le premier de part leur position fixe…
Dans le cadre d’un refroidissement par air, nous disposons d’une hauteur maximale de 150 mm en ce qui concerne le ventirad.

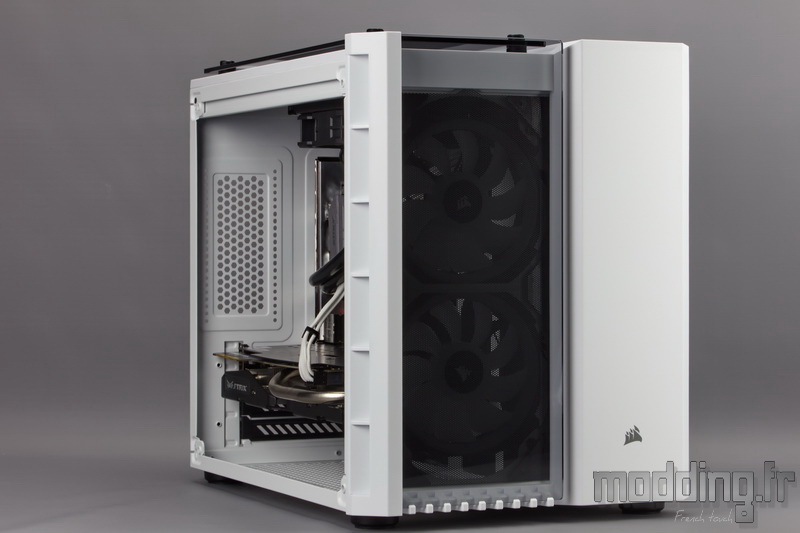

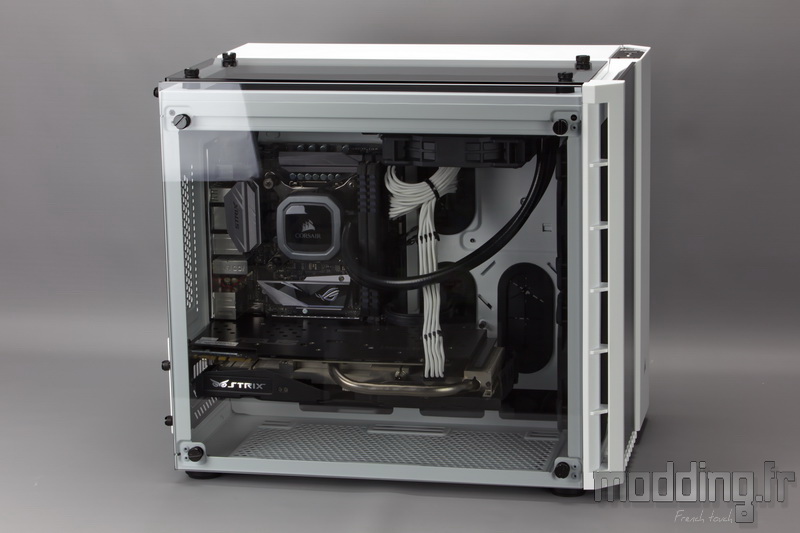

On referme la porte principale.
Perso, l’idée de nous laisser le choix entre les vis à main ou les vis à tête large est fort sympathique. J’opterais d’ailleurs pour la seconde solution mais cela reste purement subjectif.

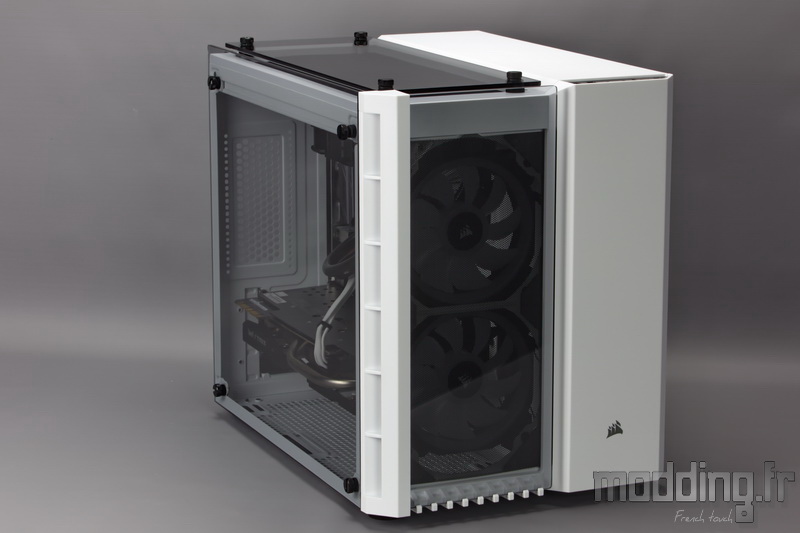

La teinte grise du verre trempé n’est que très peu prononcé ce qui laisse bien entrevoir la config…

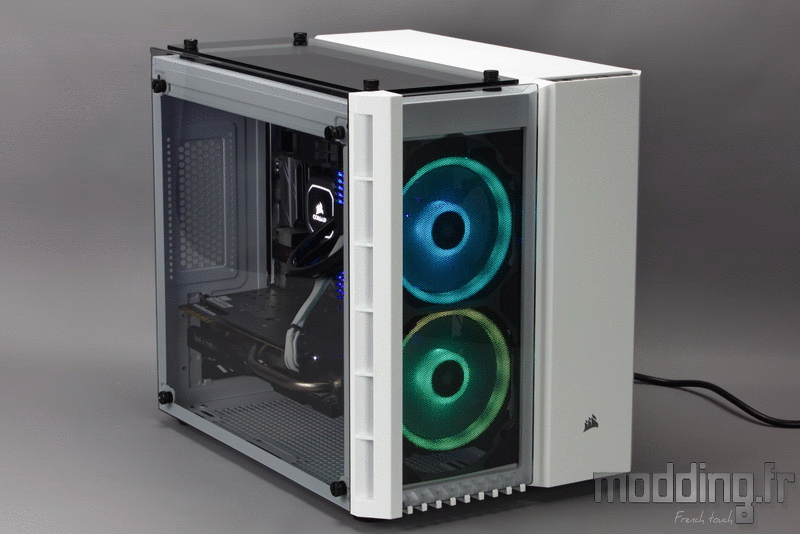

…. Ainsi que le rétroéclairage des ventilateurs LL120 RGB.
Ces ventilateurs sont compatibles avec le logiciel iCue par le biais du Lighting Node Pro.
