Les tests :
Config de test :

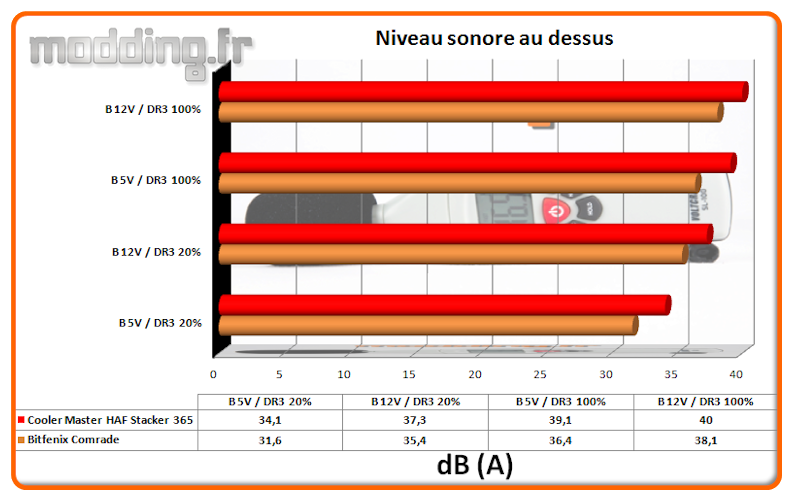

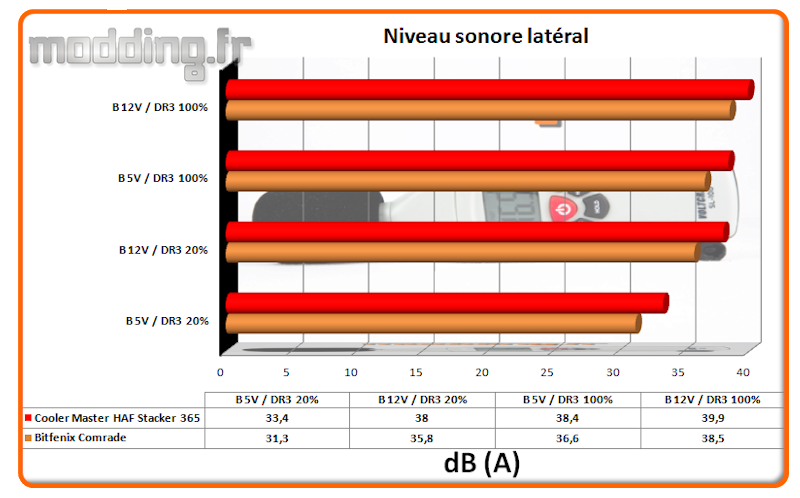

Niveau sonore
Le sonomètre est placé à deux endroits :
- à 25 cm de la porte latérale droite du boitier.
- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5V – Ventilation Dark Rock 3 20% (B 5V / DR3 20%)
- Ventilation boitier 12V – Ventilation Dark Rock 3 20% (B 12V / DR3 20%)
- Ventilation boitier 5V – Ventilation Dark Rock 3 100% (B 5V / DR3 100%)
- Ventilation boitier 12V – Ventilation Dark Rock 3 100% (B 12V / DR3 100%)
Le ventilateur du boitier est géré par un rhéobus, celui du ventirad est géré par le logiciel d’Asus Thermal Radar 2.
Le boitier est fermé et placé à même le sol.
Pour le relevé du dessus, nous avons mis le 915R en bas.
La ventilation de la carte graphique tournant par défaut (20%).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche).
On est face à un boitier HAF : High Air Flow, cela va s’en dire que l’accent est placé sur le flux d’air plus que le silence.
De par la présence des nombreuses grilles, les ventilateurs se font plus facilement entendre, il est recommandé d’adopter un rheobus et/ou des ventilateurs silencieux.
Les ventilateurs du HAF Stacker 935
Un test est effectué sur les ventilateurs du boitier : modèle A9225-12CB-3BN-F1 et A14025-12CB-3BN-F1.
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé sonomètre).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation d’une alimentation Corsair AX760 en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, contrôlées par un multimètre.

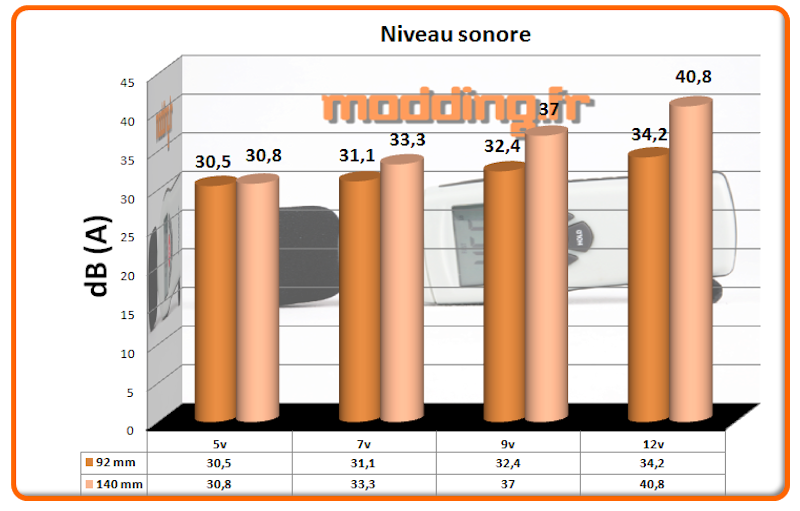

Niveau sonore

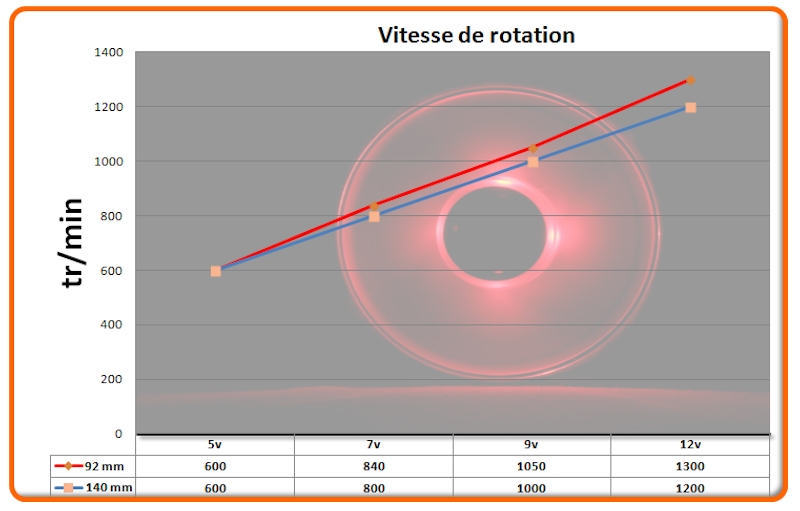

Vitesse de rotation
Le 92 mm est très silencieux alors que le 140 mm se fait entendre au delà des 9 V sans pour autant se transformer en turbine. Par contre on note que les deux ventilateurs émettent un “cliquetis” qui reste du même niveau quelque soit la tension appliquée.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au dessus de la carte graphique.
Le relevé des températures de la carte mère, du SSD, de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor v1.24.
De même pour le processeur, où l’on prend la moyenne des 4 cœurs.
Le ventilateur du Dark Rock 3 est configuré par le logiciel Thermal Radar 2 en mode standard :
- –> 40° = 20%
- 40°–> 60° = 20% –> 54%
- 60° et + = 100%
On effectue les relevés à 5 V et 12 V :
- au repos (idle)
- OCCT CPU
- OCCT CPU+ demo en boucle de 3D Mark Fire Strike.

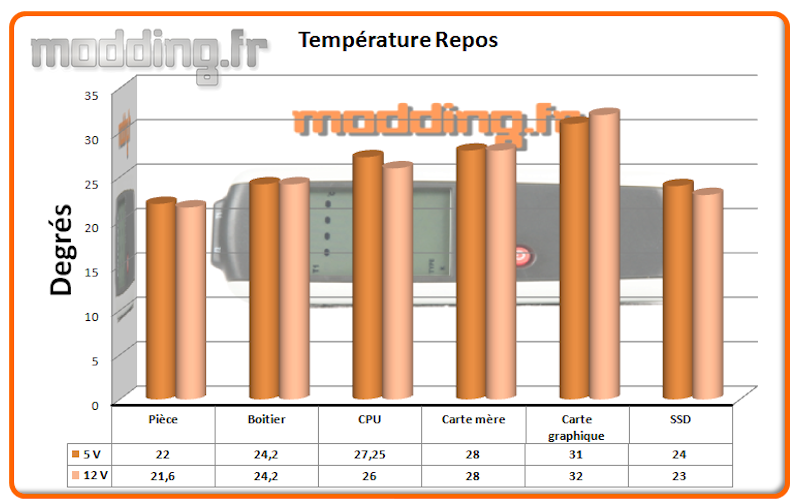

Repos

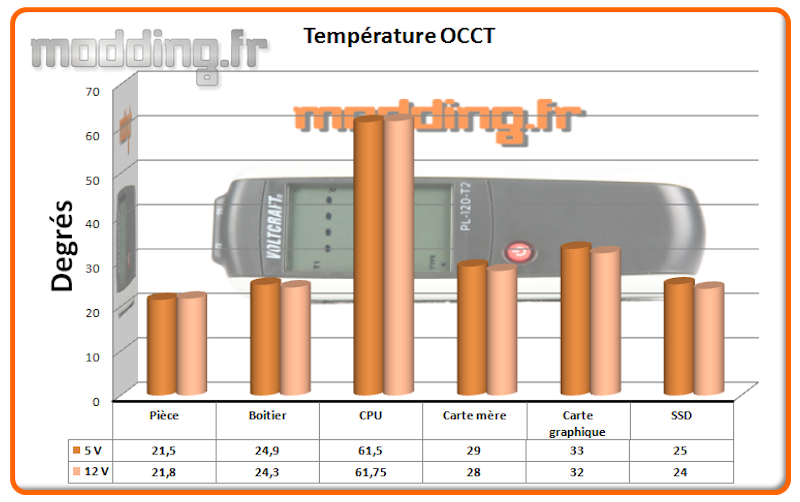

OCCT CPU

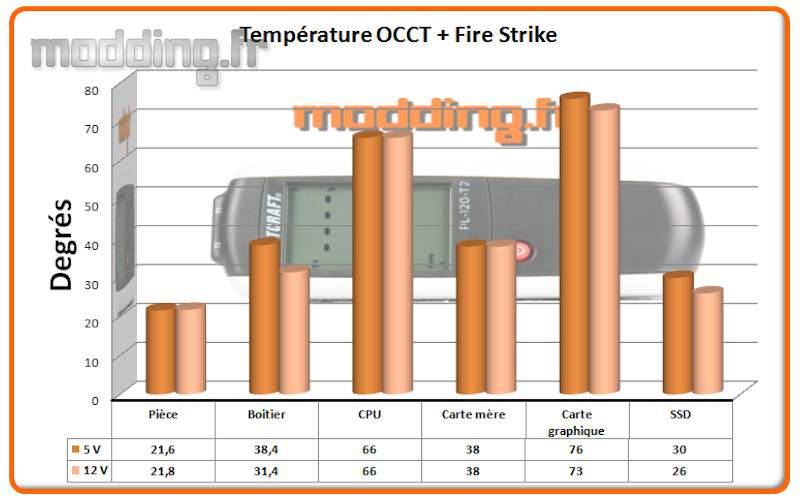

OCCT CPU + Fire Strike

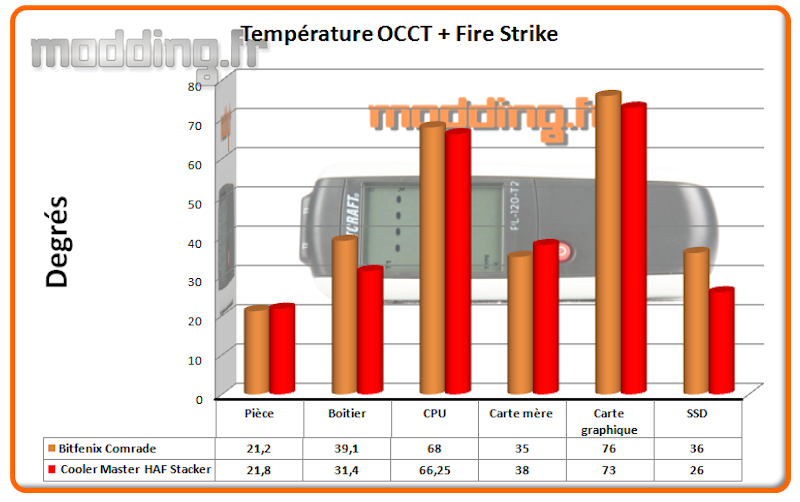

Comparatif en 12 V
Bien que n’ayant qu’un seul ventilateur en 140 mm placé à l’arrière du boitier, le HAF Stacker profite de ses nombreuses grilles pour créer le flux d’air. La différence est notable sur le test OCCT + Fire Strike où la température au sein du boitier baisse visiblement avec le ventilateur à 12 V. Une fois équipé de plusieurs ventilateurs, le flux d’air sera optimal et la config en profitera pleinement.
