Le boitier principal : montage
Le HAF Stacker 935 ne dispose que d’un ventilateur en 140 mm à l’arrière et un en 92 mm sur le 915r à l’avant.

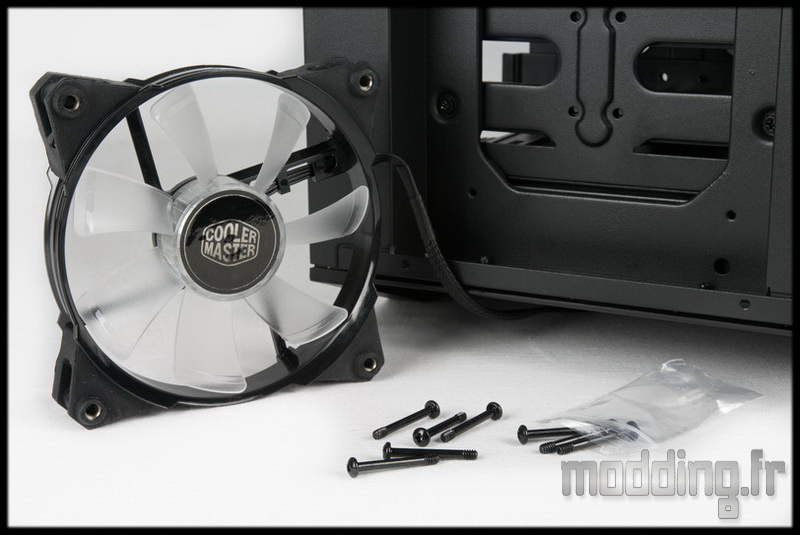

Au niveau du bundle, nous avons des vis spécifiques pour la mise en place des ventilateurs à l’avant du boitier principal.
Rien de tel que des JetFlo de la marque Cooler Master pour agrémenter la tour.

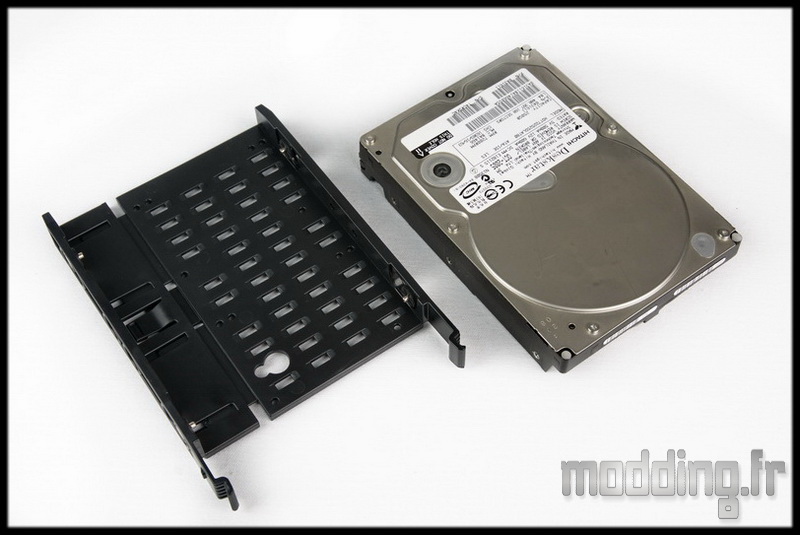

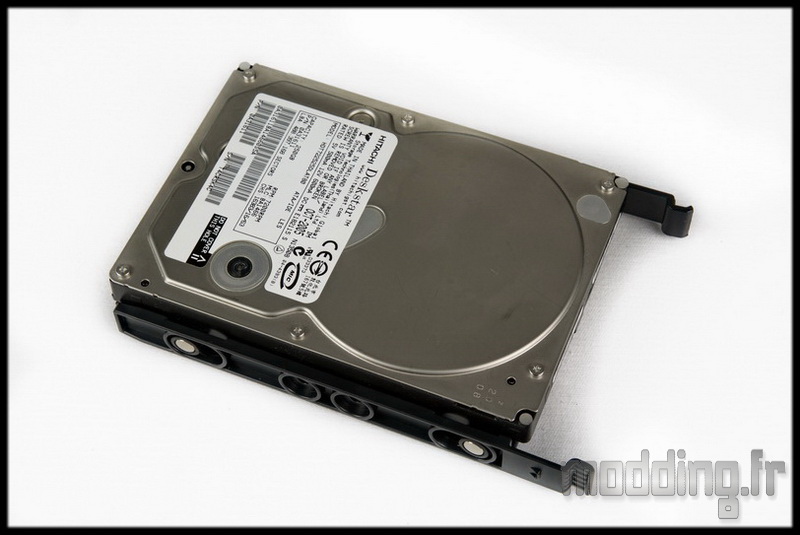

Pour la mise en place d’un disque dur 3.5″, rien de plus simple! vous prenez votre disque dur et l’un des tiroirs de la cage HDD que vous écartez.
Un petit clips sous le tiroir libère le mécanisme.

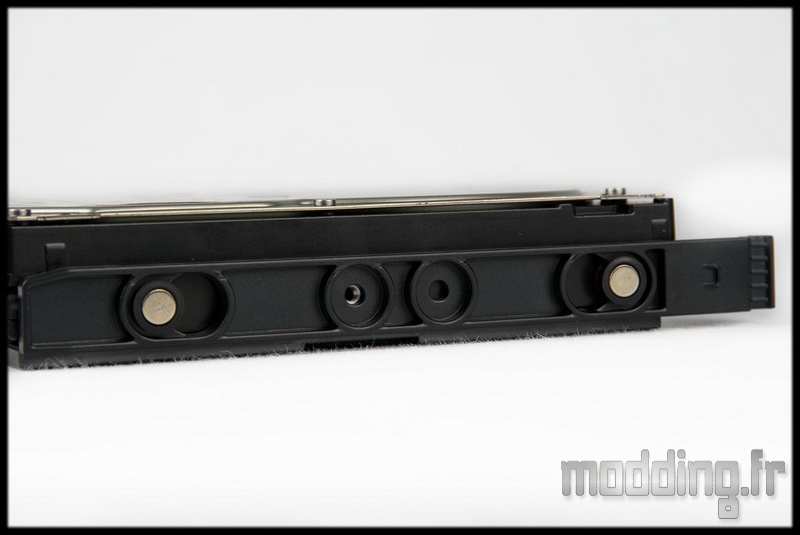

On mets ensuite en place le disque dur et on ressert le panier de façon à ce que les ergots montés sur silentbloc s’insèrent dans les trous du disque dur.
On peut éventuellement assurer la fixation par une vis.

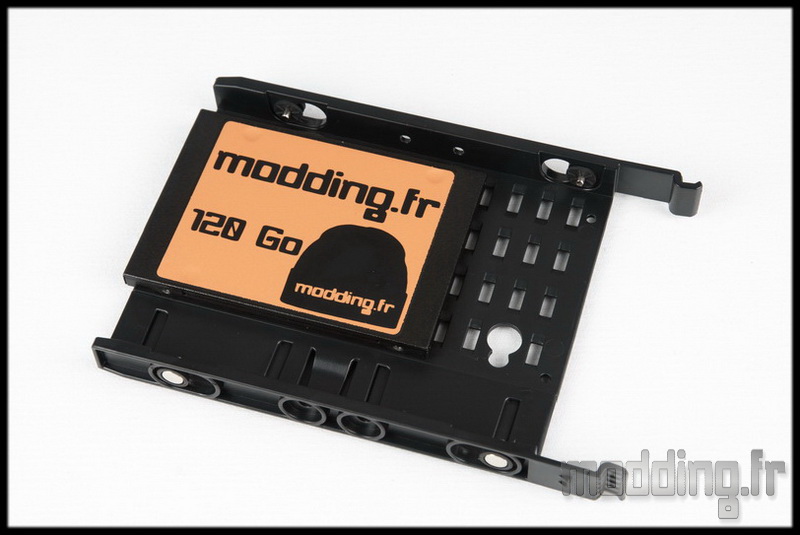

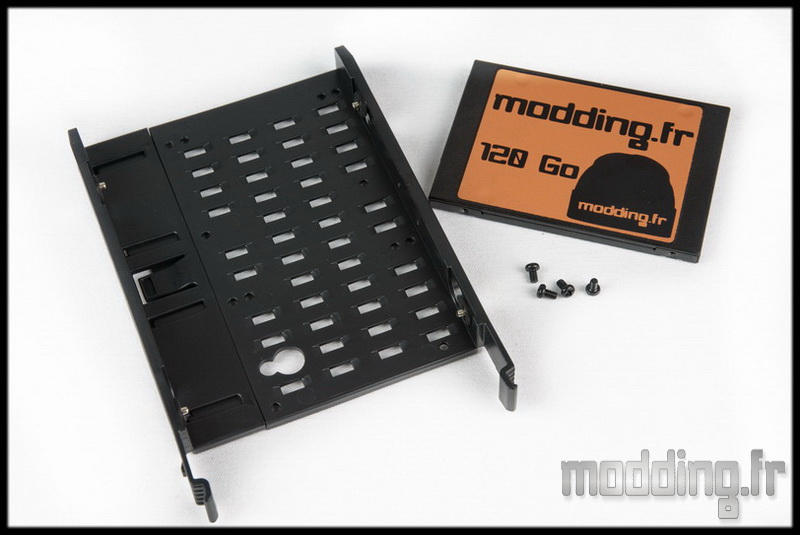

Coté unité de stockage en 2.5″, il faut 4 vis M3 et un tournevis cruciforme.
La fixation se fait par le dessous du panier.

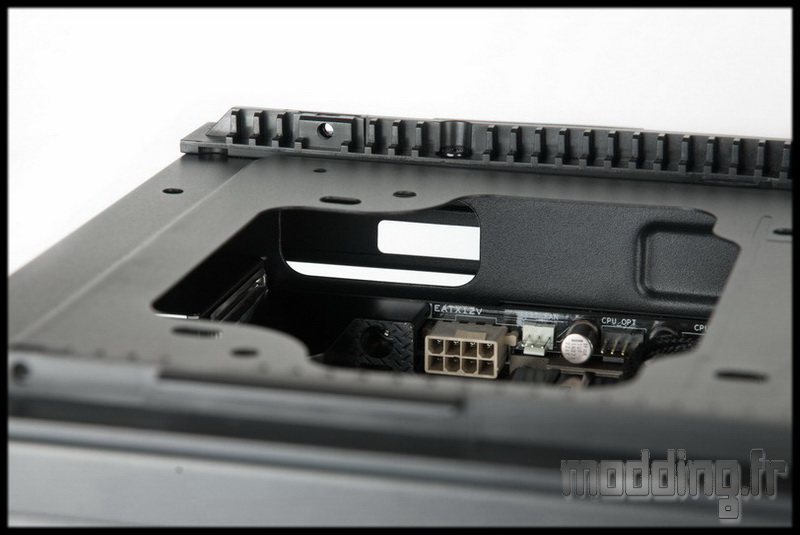

Au niveau de la mise en place de la carte mère, le principal soucis est souvent le passage du câble d’alimentation CPU. Ici ce n’est pas le cas! l’ouverture est assez grande pour faciliter le passage du câble.
Par contre si vous mettez un ventilateur sur le dessus, à ce niveau, il est conseillé de le monter après la mise en place du câble CPU sur la carte mère. Un 120 mm forcera sur le câble, encore plus un 140 mm.
Notre carte mère au format micro ATX est à l’aise dans le boitier…malgré tout il manque une troisième ouverture histoire de parfaire le passage des câbles.

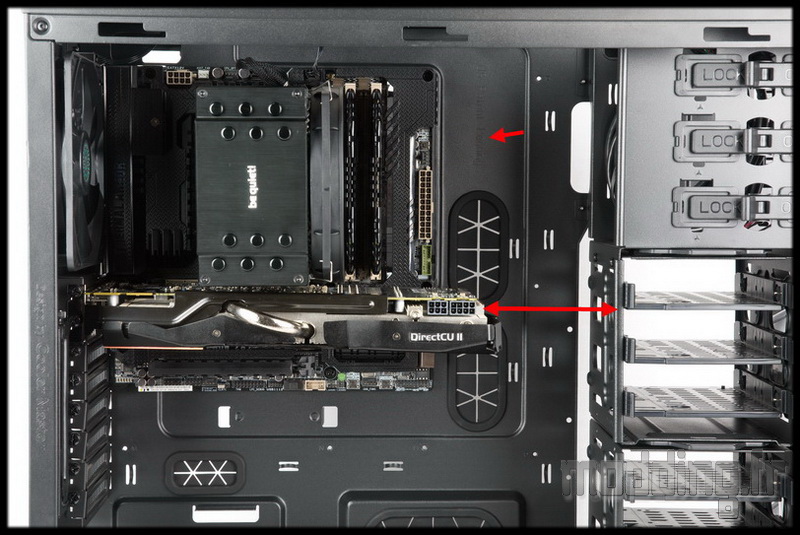

Coté carte graphique, on a de la place! jusqu’à 354 mm avec les cages HDD, beaucoup plus en les retirant!!!

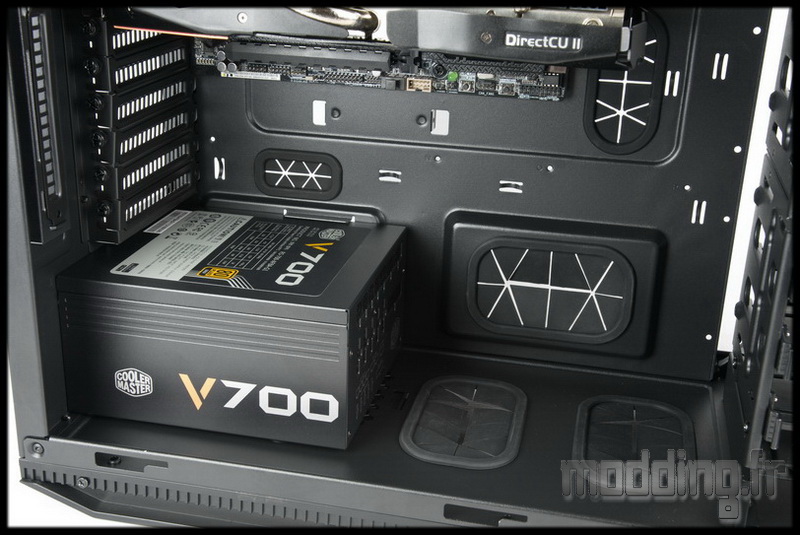

Le bloc d’alimentation prend place sans difficulté particulière sur les plots en caoutchouc. La grande ouverture en avant du bloc permettra le passage de tout les câbles sans restriction.
Un bon point aussi pour la petite ouverture sous la carte mère pour le passage des câbles du panneau frontal audio et USB 2.0.

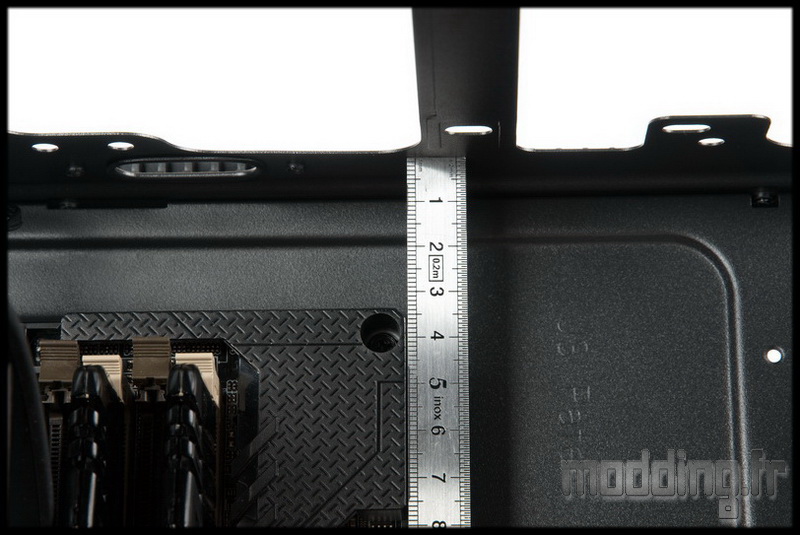

Un peu plus de 30 mm pour mettre en place des ventilateurs sur le dessus du boitier. Par contre, vu la configuration extra plate du top, il n’est pas envisageable de fixer un radiateur à ce niveau.
Mais ce n’est pas la place qui manque sur ce HAF Stacker pour placer des radiateurs.

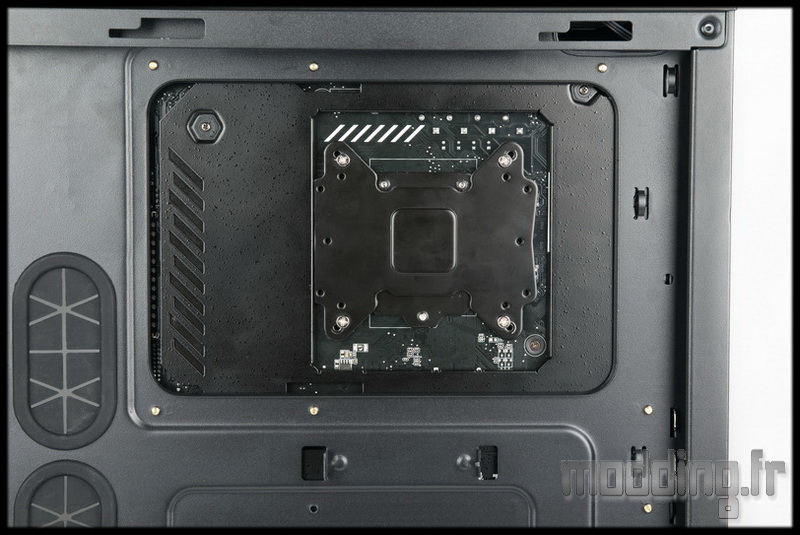

L’ouverture à l’arrière du plateau de la carte mère ne pose aucun problème.

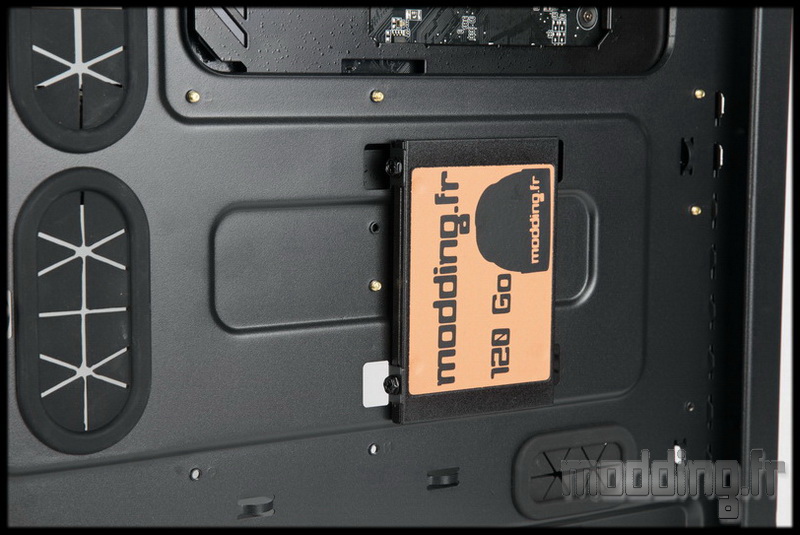

Juste en dessous, nous avons donc un emplacement dédié au SSD avec une fixation en position verticale assurée par deux vis M3. Il est par contre indispensable d’avoir une connectique droite pour profiter de cet emplacement.

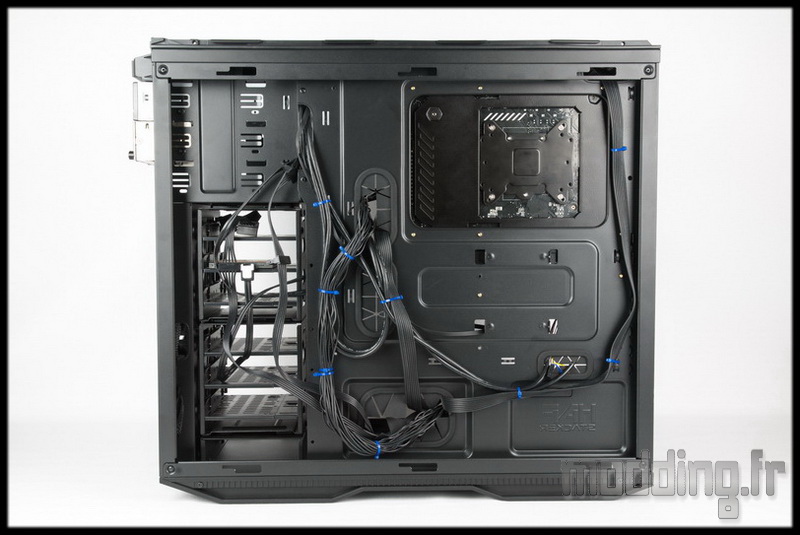

Coté câble management, les points d’ancrages sont assez nombreux et disposés un peu partout sur le plateau de la carte mère.

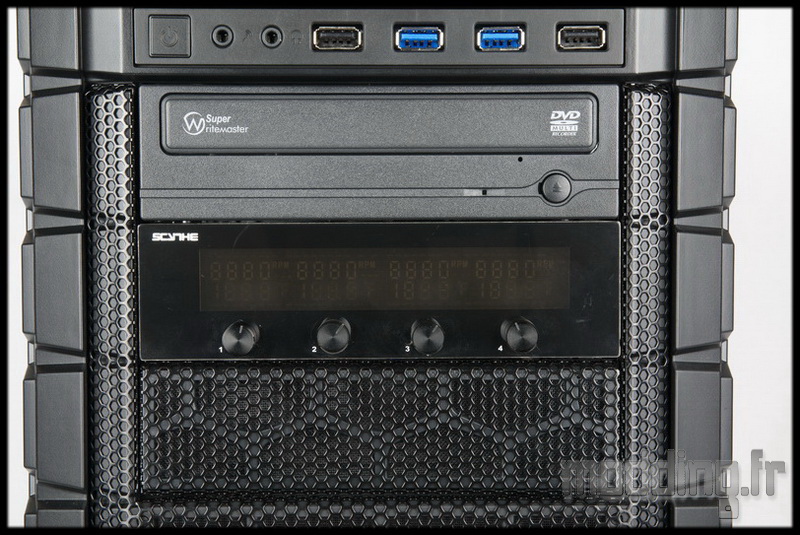

Le système de fixation sans outil permet la mise en place du lecteur optique sans difficulté comme celui d’un rheobus.
On assure leur fixation par des vis du coté des coulisses.
Très peu de jour autour des lecteurs, c’est nickel!

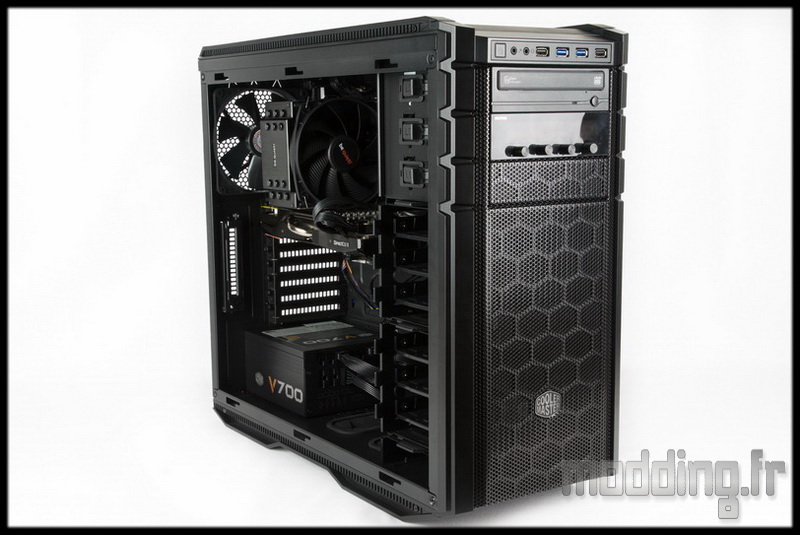

La config est en place, le ventirad Dark Rock 3 rentre tranquillement dans le boitier. 180 mm d’espace disponible aide grandement!

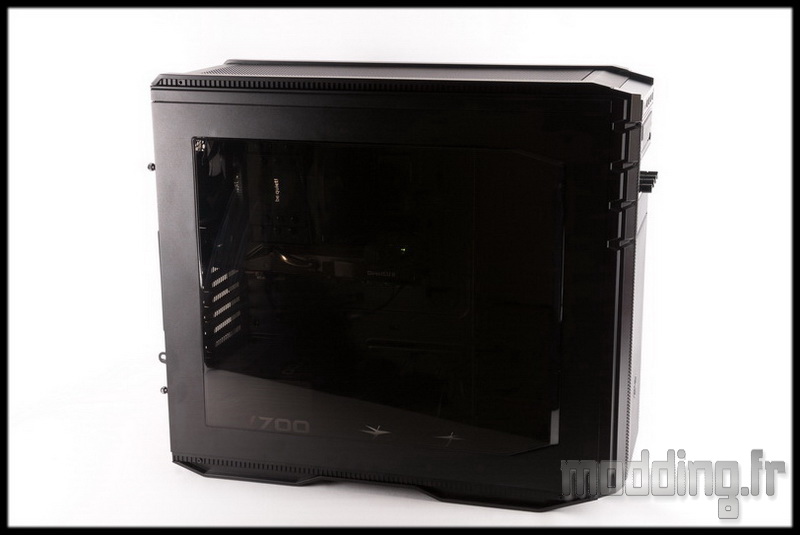

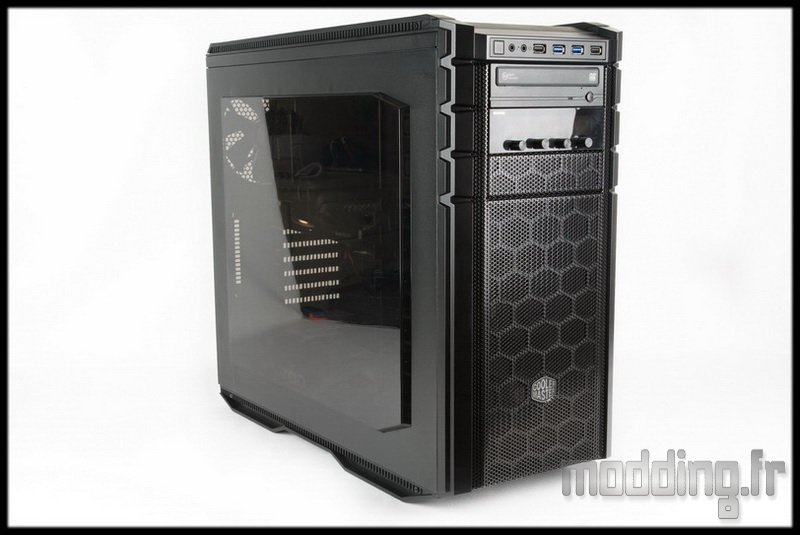

La porte vitrée refermée, on ne voit plus grand chose de notre installation…bouhouhou…snif….
Le teinté c’est classe mais….
…heureusement, c’est sans compter sur notre nature geek!!!

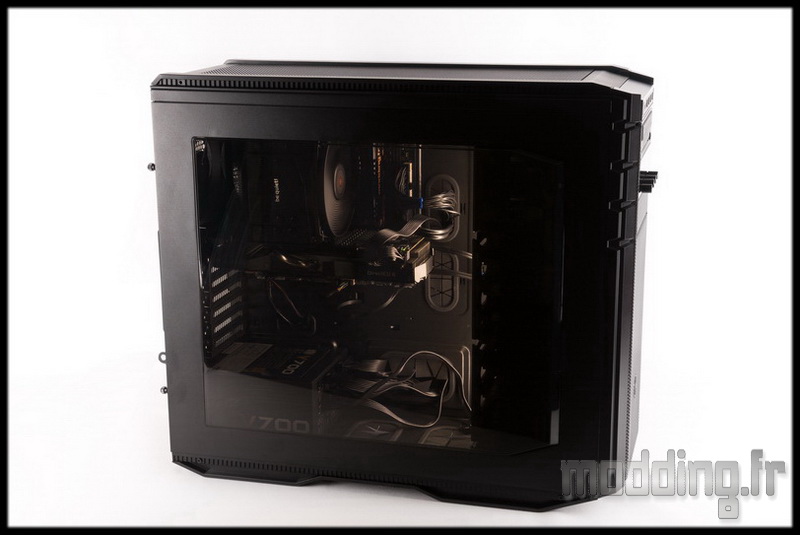

Allez, une petite bande de Leds et hop! la magie lumière opère!!!
C’est pas top ça !!!!
