Stacking the Stacker :
Le HAF Stacker 935 est la combinaison d’un boitier principal avec un boitier satellite.
Sa spécificité est l’empilement de ces boîtiers.
L’un des deux boîtiers se voit retirer ses pieds pour prendre place au dessus de l’autre.
On retire les 4 vis.
On coulisse chaque pied vers l’avant du boitier.
Jusqu’à pouvoir le retirer de son rail.
Pour le remettre en place, on fait l’inverse, juste faire coïncider les rails entre eux comme sur la photo avant de le faire coulisser (vers l’arrière du boitier).
Une fois les pieds retirés, on peut dégager une languette plastique qui se loge sous le châssis.
Comme ceci.
A remettre contre le châssis lorsque l’on remet les pieds en place.

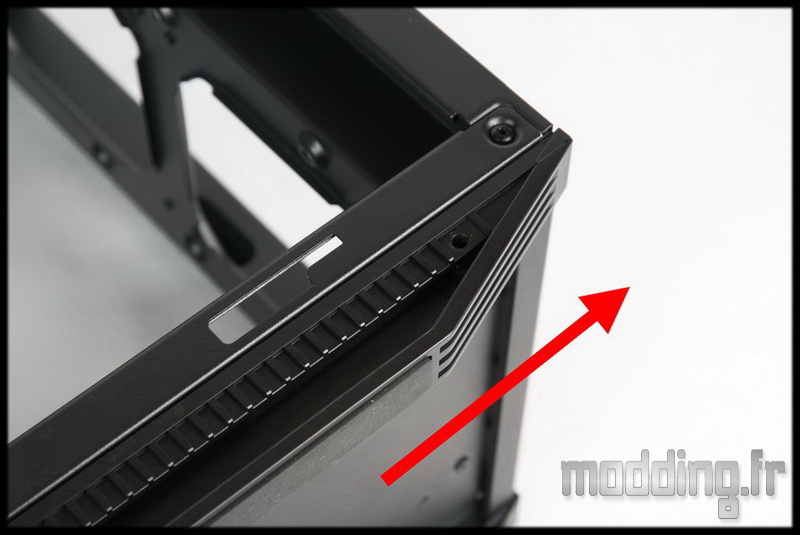

On retire le top du boitier en le faisant glisser vers l’arrière cette fois ci.
On note la présence de repère pour l’empilement.
On veut “stacker” le 915R sur le boitier principal.

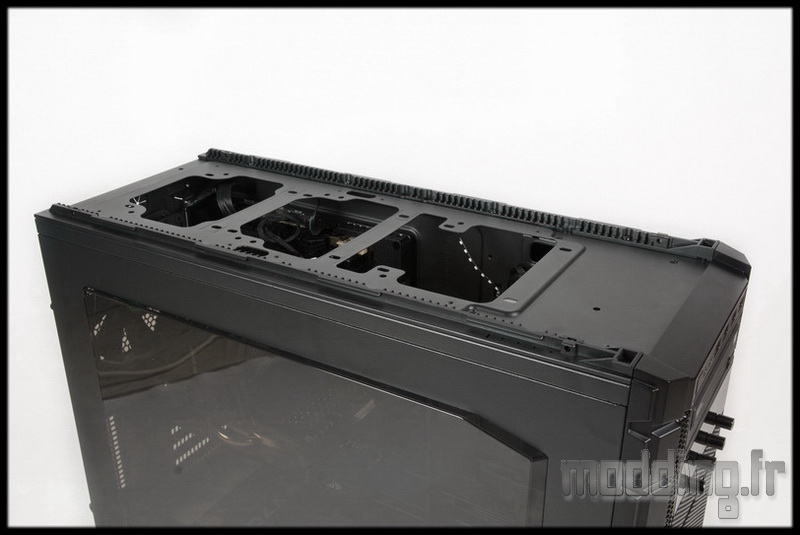

Ce dernier se voit retirer le top alors que le 915R perd ses pieds (mais pas les pédales…).
Le dessous du 915R comporte un rail auquel était fixé l’un des pieds.

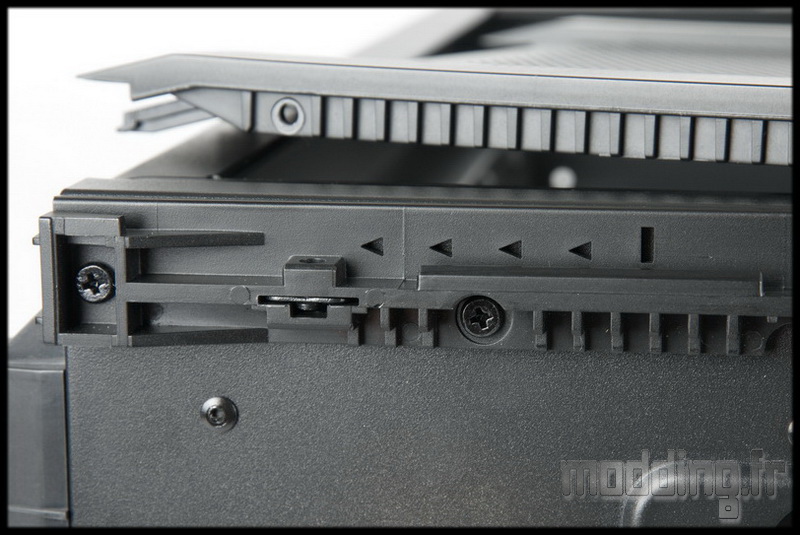

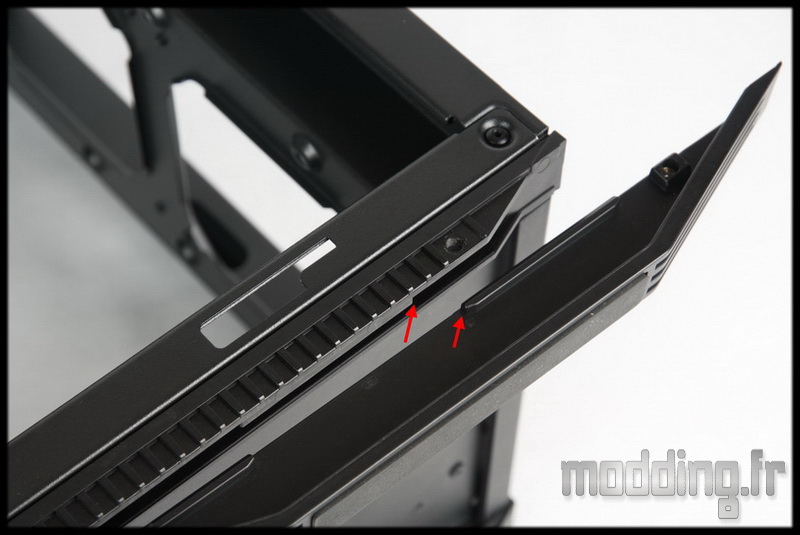

Le rail comporte plusieurs traits en relief sur sa tranche dont le dernier est en pointe. C’est lui qui va nous servir de repère.
On fait coïncider ce repère avec celui du rail du haut du boitier principal.
Une fois les rails en place l’un dans l’autre…

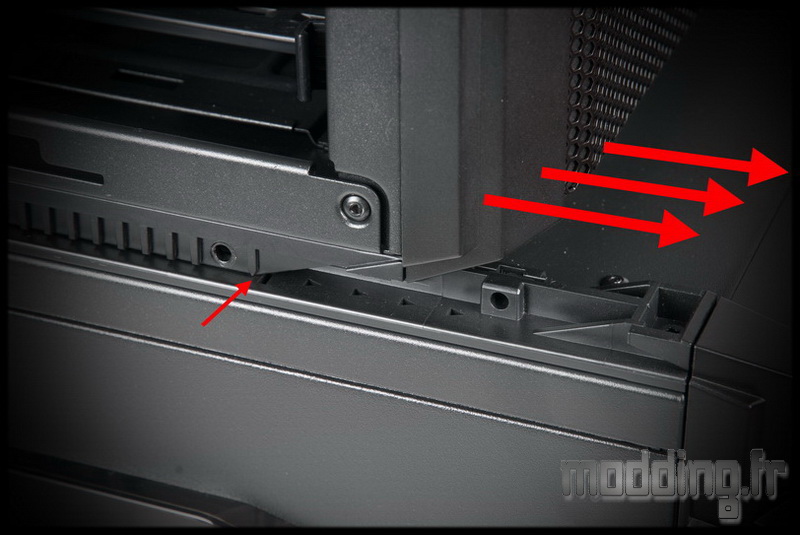

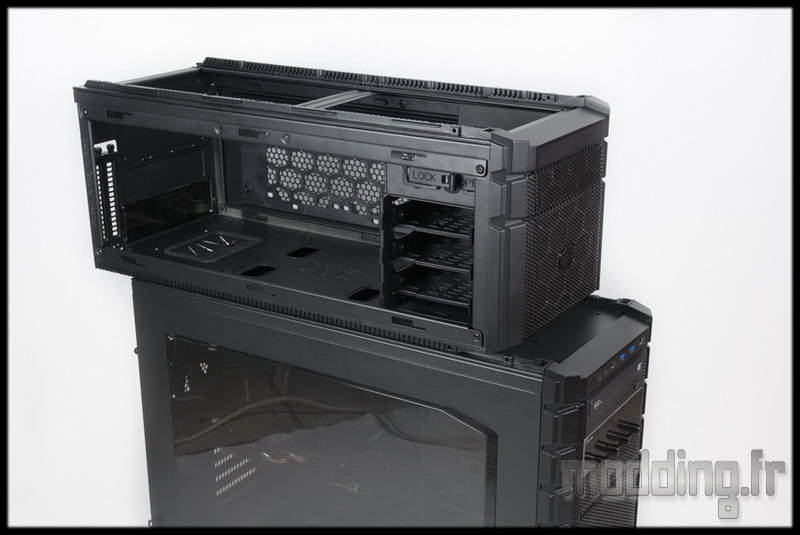

… Il ne reste plus qu’à faire glisser le boitier du dessus (en l’occurrence le 915R) vers l’avant jusqu’en butée.

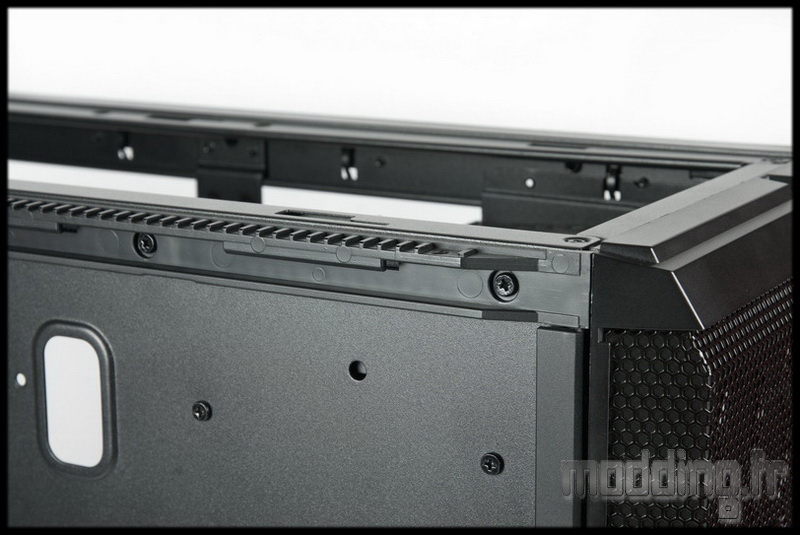

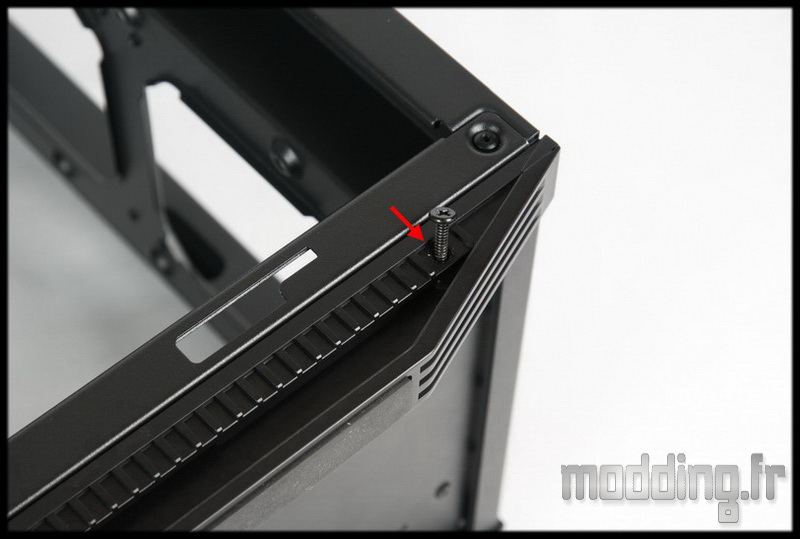

On met en place les 4 vis pour assurer la liaison entre les deux boîtiers.
Et voilou!!!

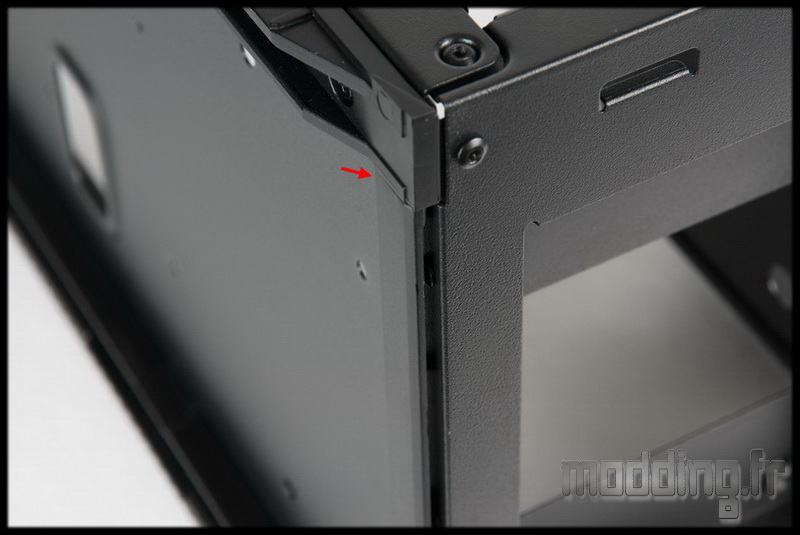

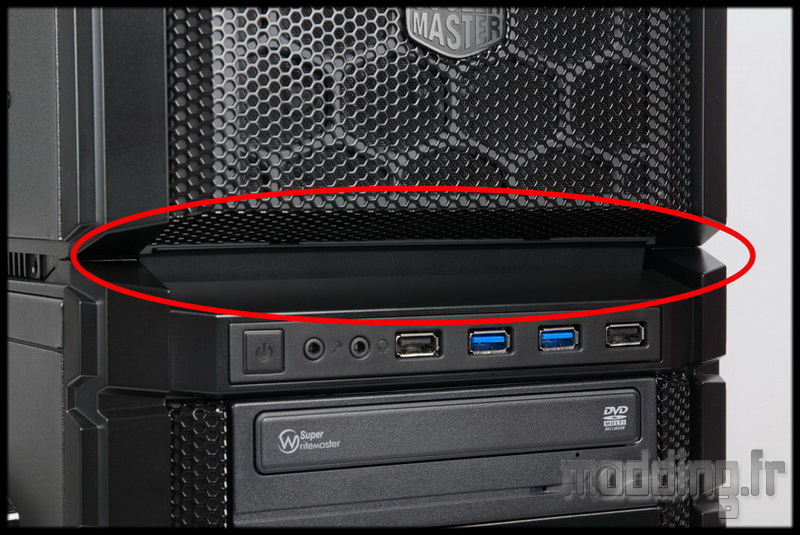

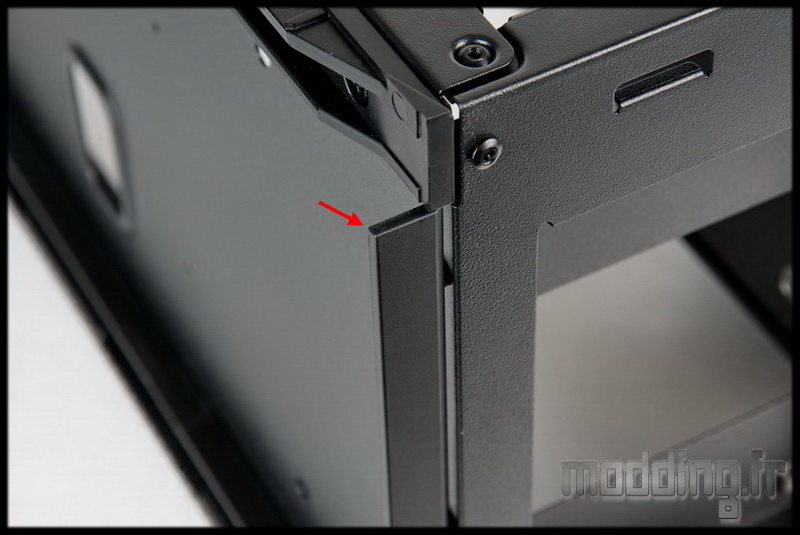

La languette vient alors obstruer l’espace entre les boîtiers.

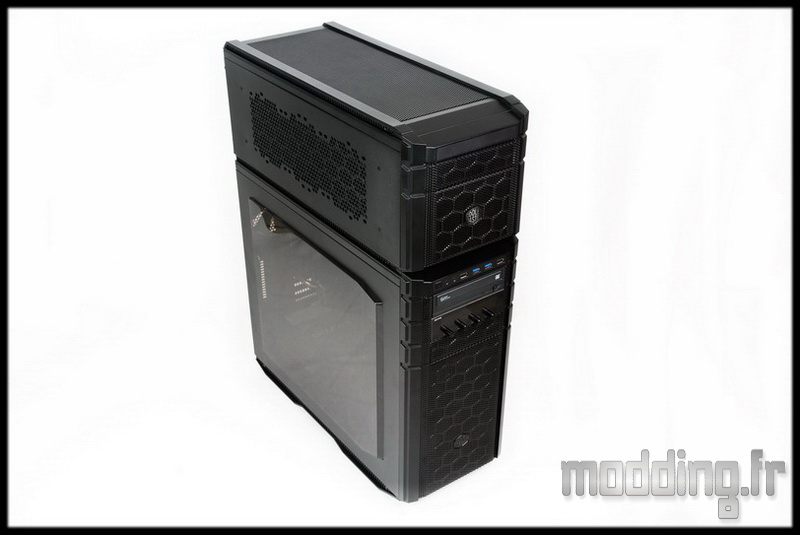

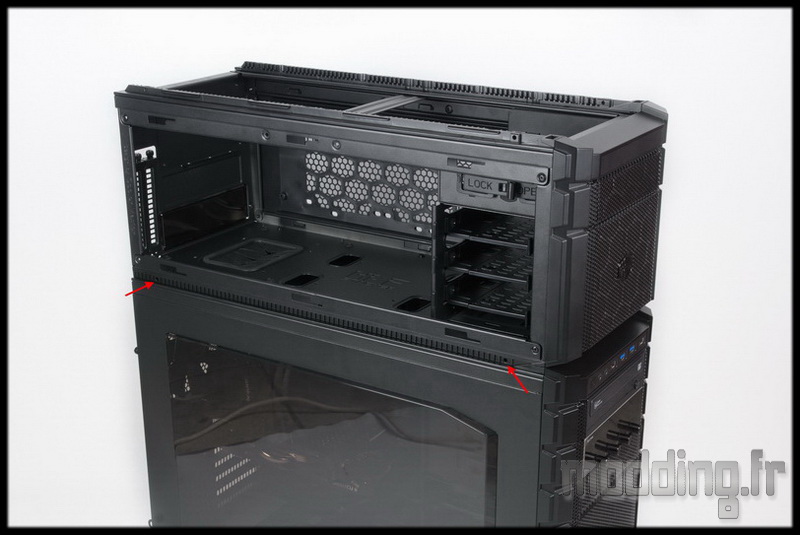

Nous voilà avec un HAF Stacker 935 de 719 mm de hauteur !!!!

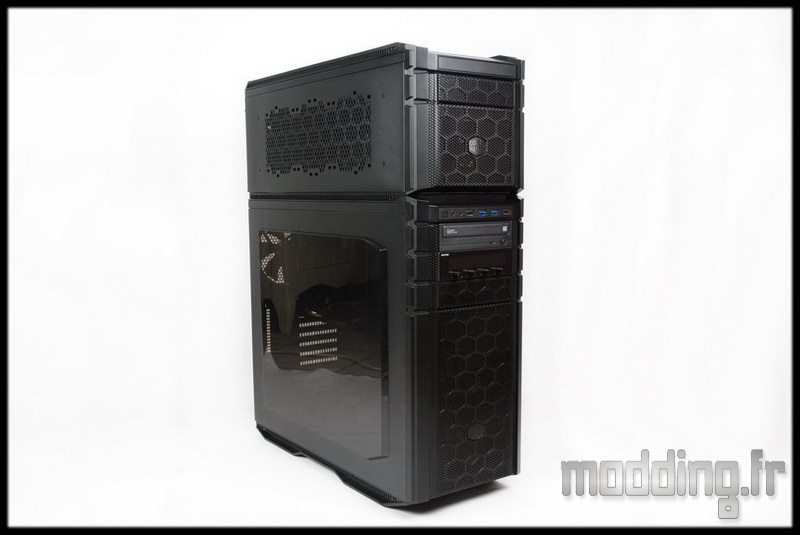

On met le top sur le 915R pour finaliser l’empilement.

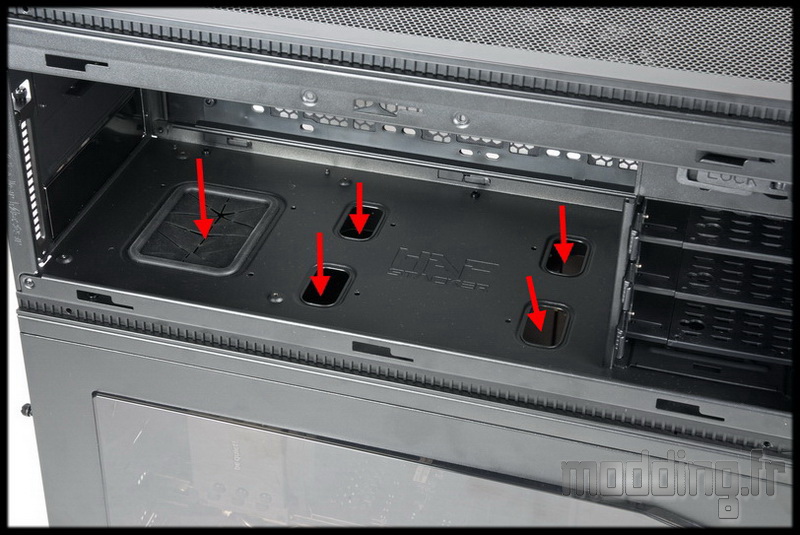

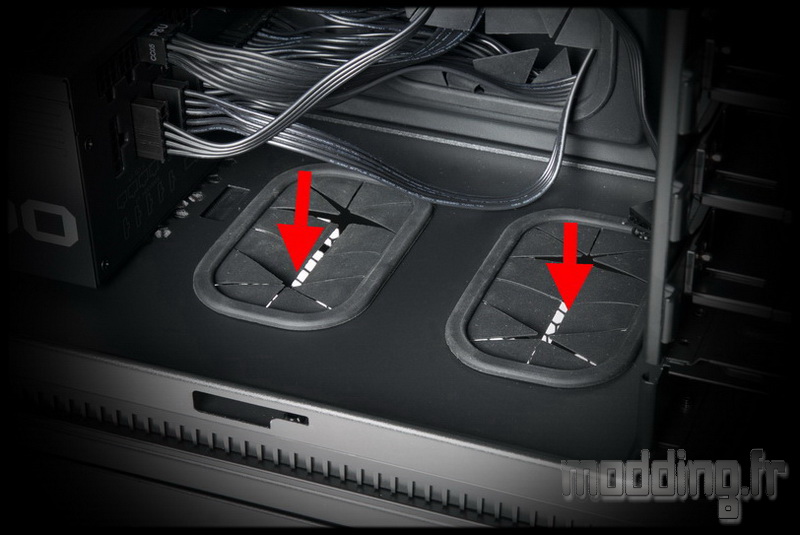

La communication entre les deux boîtiers se fait par l’intermédiaire de ces ouvertures.

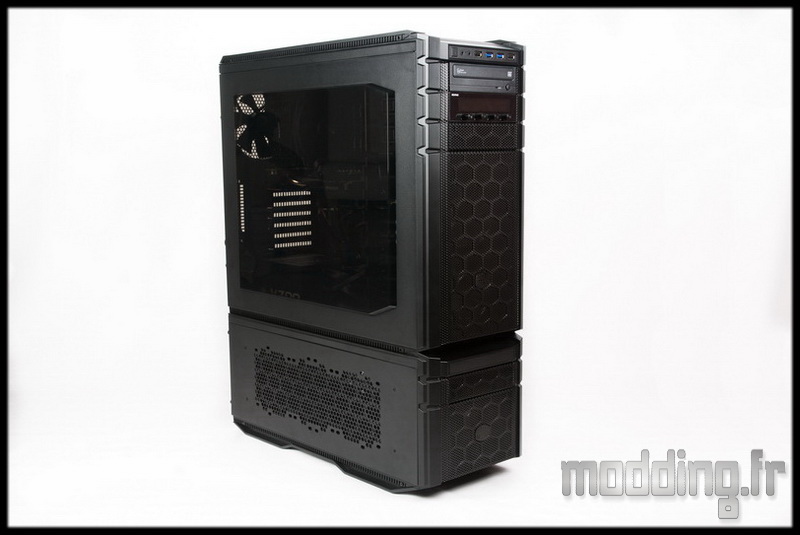

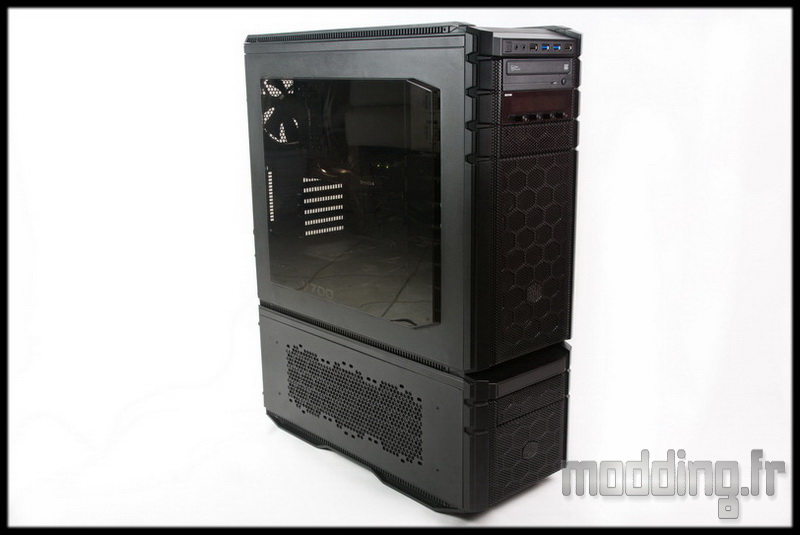

Le 915R n’est pas bien en haut…. on le met en bas alors!

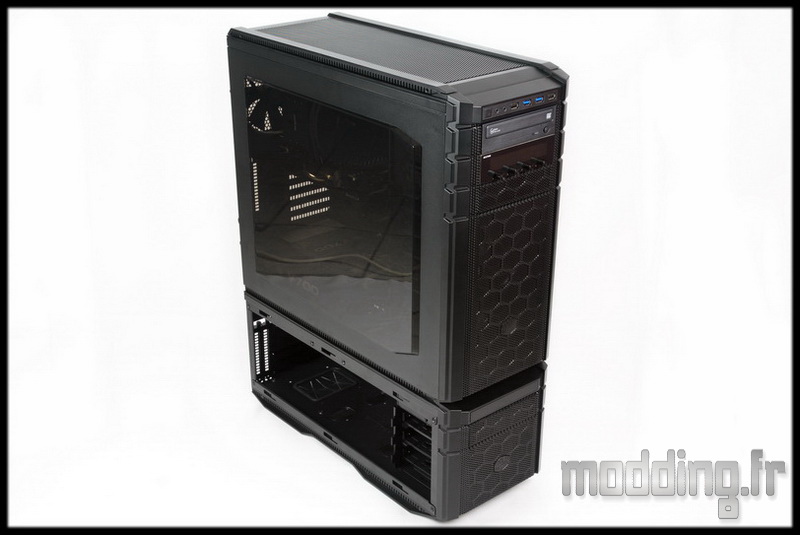

Le principe est le même, on inverse juste les boîtiers.
C’est comme on le sent…
On comprend le pourquoi des deux ouvertures au bas du boitier principal.
Éteint…
Allumé!!!
Vous le trouvez encore trop petit!!!
Que cela ne tienne… vous n’avez que votre plafond pour limiter l’empilement des boîtiers de la gamme Stacker.
Le plafond de votre pièce mais aussi peut être celui de vos retraits bancaires…
Ainsi Cooler Master donne libre cours à votre imagination pour concevoir le boitier que vous désirez! c’est sans limite….
