Le 915R : plusieurs options
La partie principale n’est que le cœur du HAF Stacker 935, son satellite lui confère une extension sur plusieurs niveaux et ce dans tous les sens du terme.
Nous allons voir les différentes possibilités d’utilisation du 915R.
Première option : PC n°2
Le montage des unités de stockage est identique au boitier principal, nous allons détailler celui du lecteur optique.

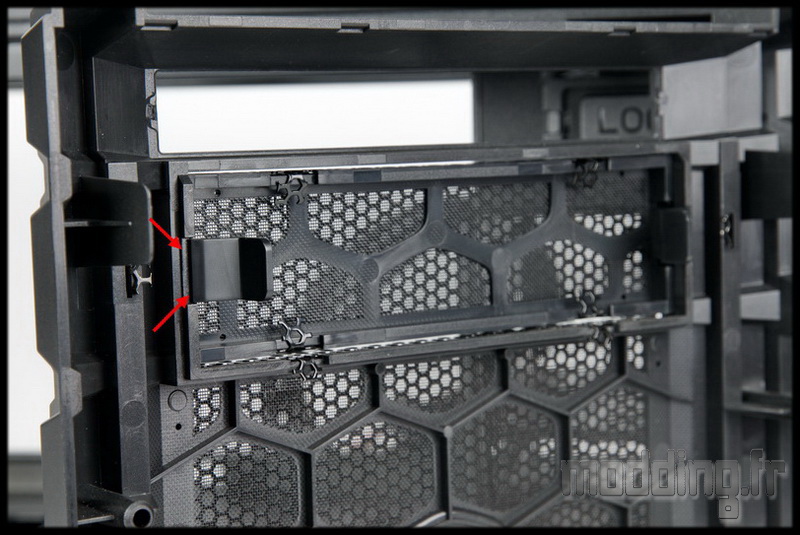

Donc on retire le cache 5.25″ en appuyant sur les clips à l’intérieur de la façade. Pas d’ouverture possible depuis l’extérieur, ce qui implique de retirer la façade…
Cela permet d’avoir une harmonie au niveau de la façade sans avoir de système d’ouverture apparent.

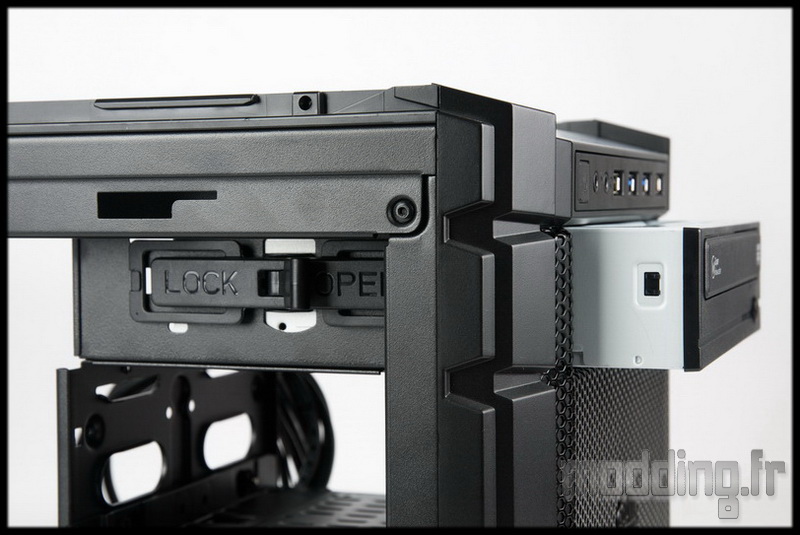

Le système de fixation sans outil sur la position “OPEN”, on glisse le lecteur optique dans son emplacement.

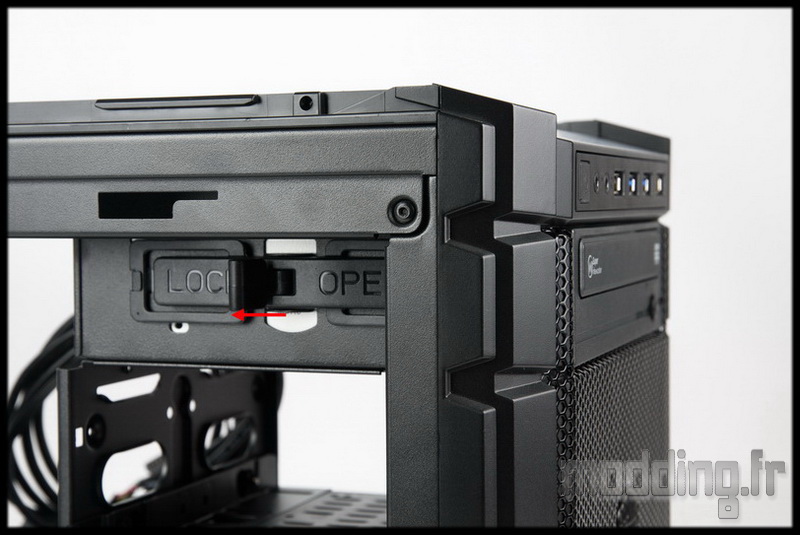

Une fois le trou du lecteur optique en vue au niveau du trou de la baie 5.25″, on rabat le loquet en position “LOCK” (pas celui de Lost…).

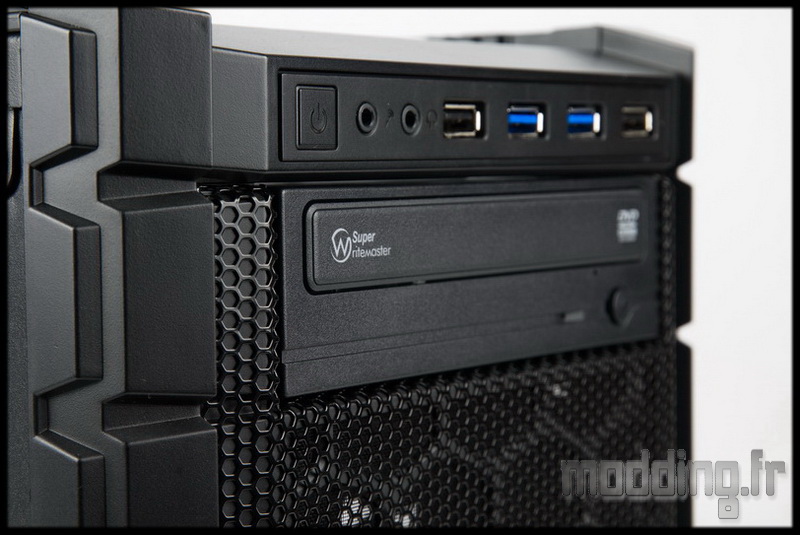

On finalise la mise en place du lecteur jusqu’à ce qu’il ne bouge plus : l’ergot du système de fixation est en place.

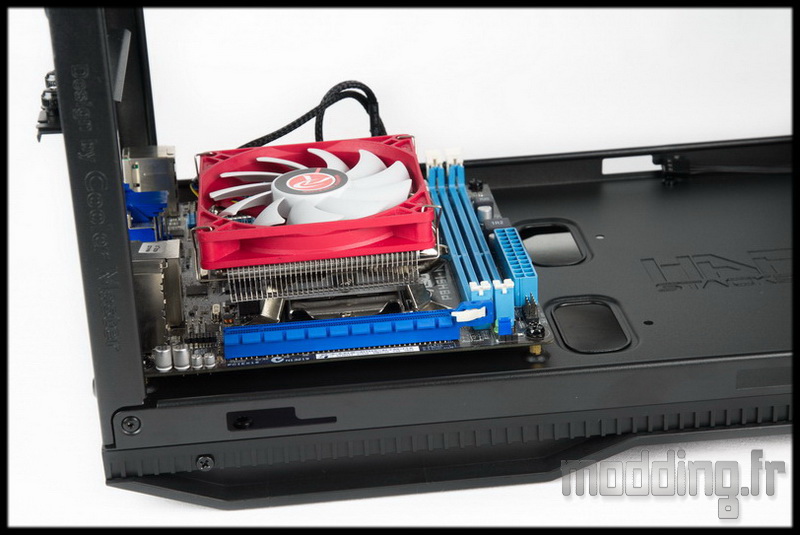

On met en place les 4 entretoises sur le châssis pour pouvoir positionner la carte mère au format mini ITX.

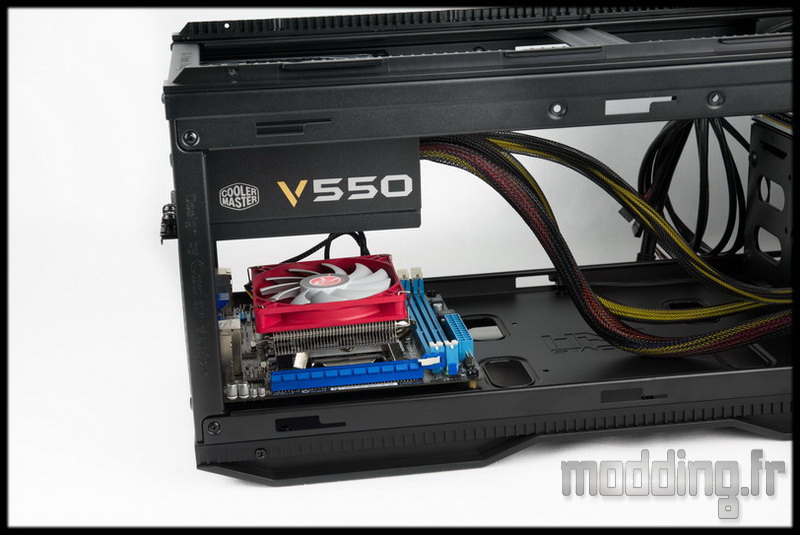

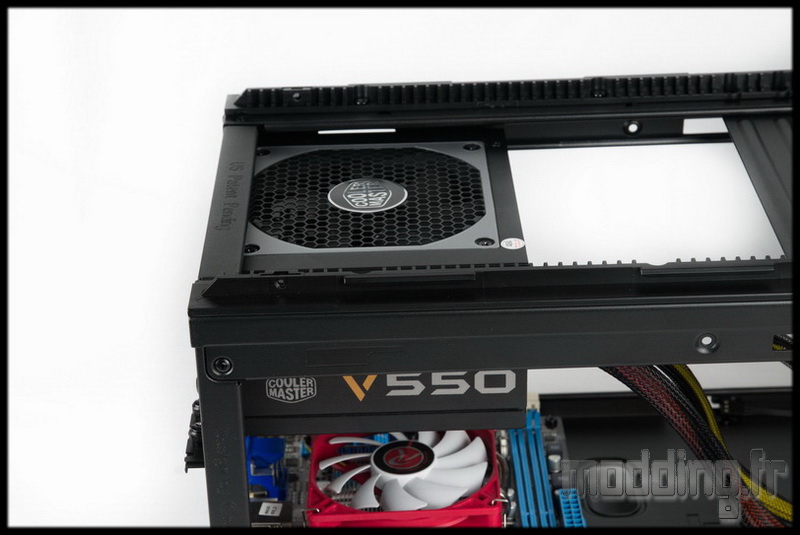

Par la suite, on fixe le bloc d’alimentation au dessus. Un espace de 80 mm est disponible pour le ventirad, sachant qu’à 80 mm le ventilateur est collé au bloc d’alimentation…

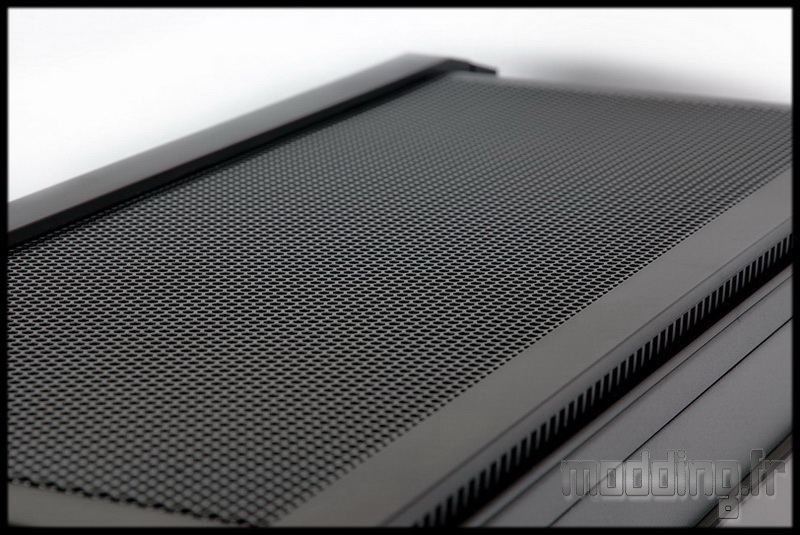

Afin de ne pas contrarier le flux d’air du ventirad, il est préférable de mettre le ventilateur du bloc sur le dessus du 915R. Le top intégrant tout une grille Mesh filtrée, pas de soucis pour le bloc d’alimentation.

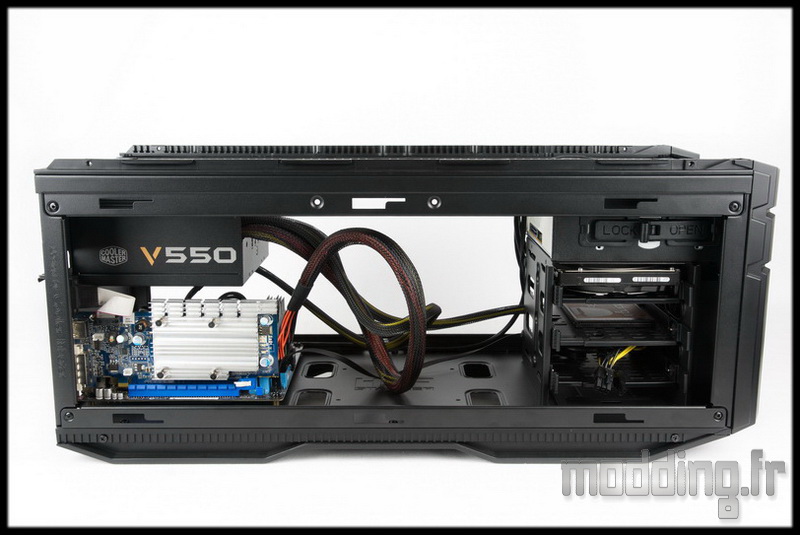

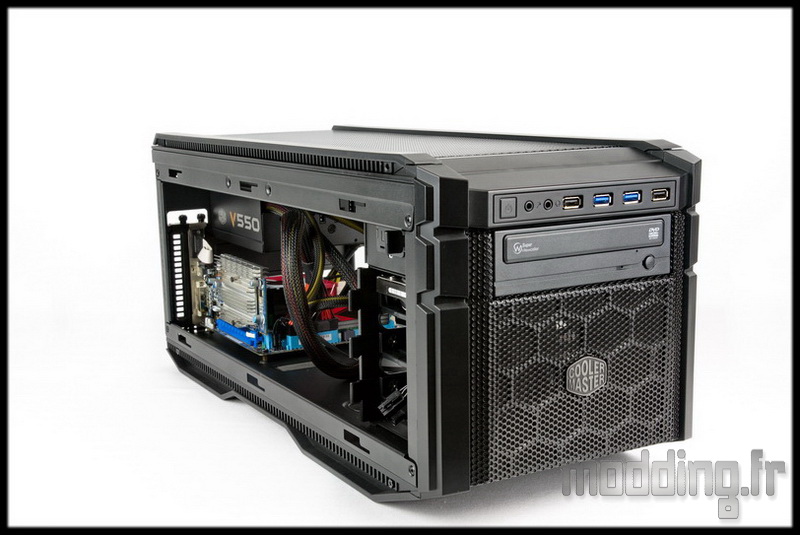

Niveau carte graphique….euh! comment dire….. il y a largement de la place!!! 360 mm avec la cage HDD.
Par contre au niveau câble management, il est difficile de faire quelque chose de rangé…. L’absence de renforts latéraux ou supérieurs et de point d’ancrage n’aide en rien la tâche.
On réunit donc les câbles entre eux avec des colliers Serflex pour éviter qu’ils ne se baladent…

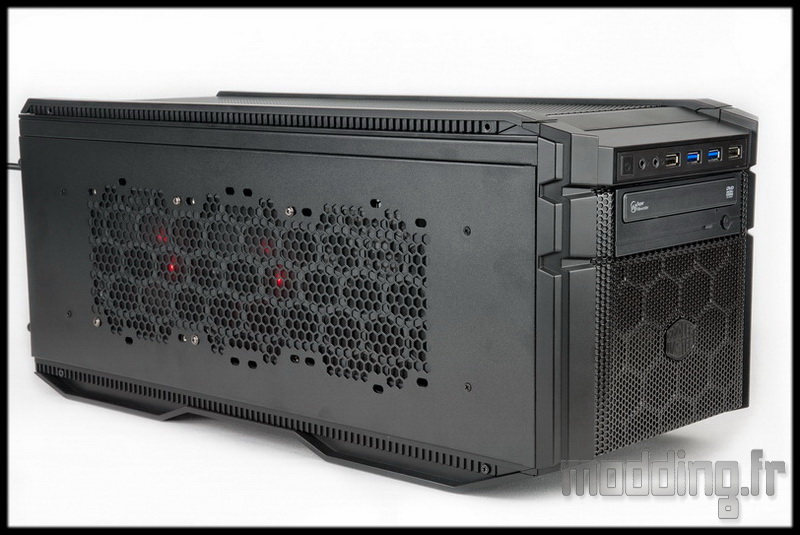

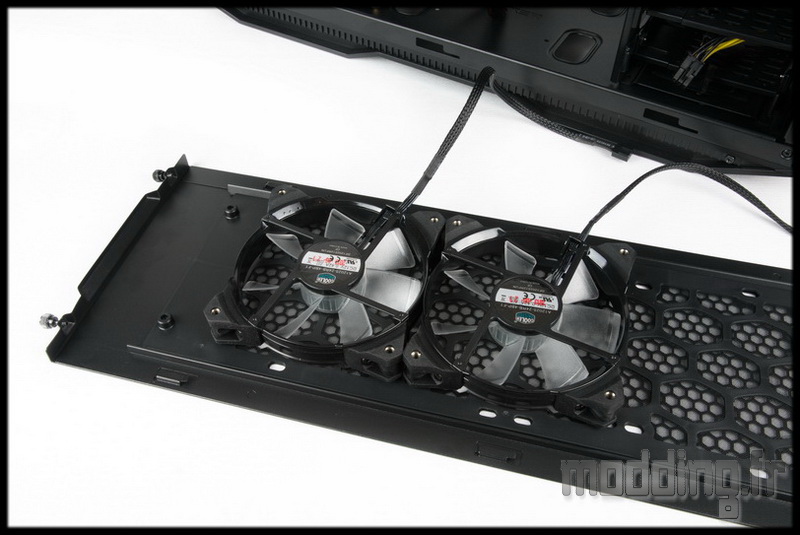

On peut disposer des ventilateurs sur les portes latérales pour optimiser le refroidissement.
En aspiration d’un coté, en extraction de l’autre et on a un flux d’air optimal.

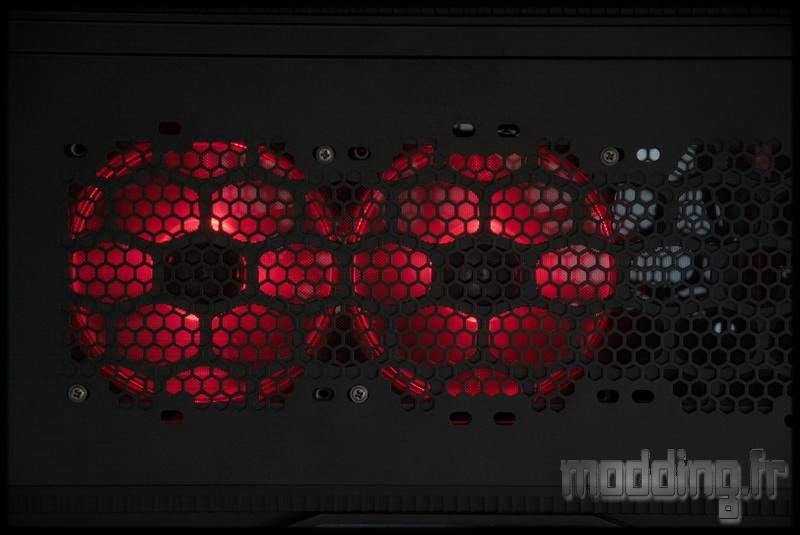

Avec des JetFlo lumineux c’est encore plus geek!
Mais il y a un HIC! dans cette option….

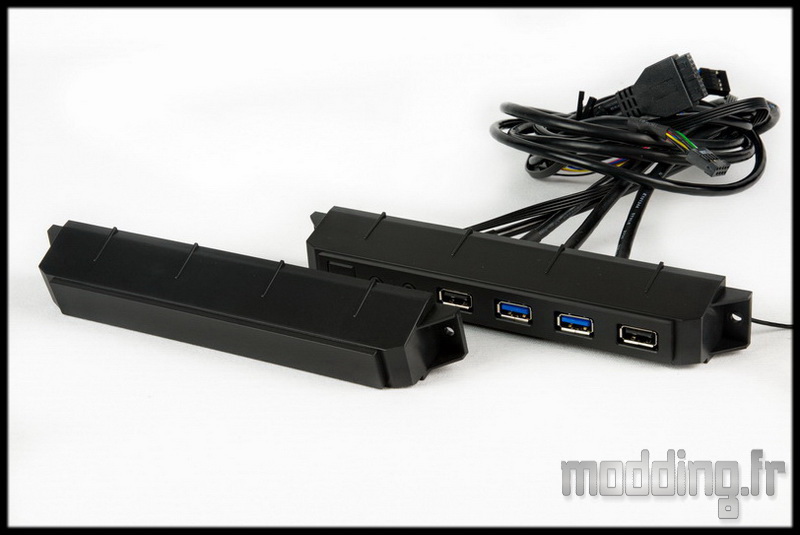

C’est le panneau frontal! il y en a qu’un pour l’ensemble des deux boîtiers ….1 + 1 = 1!!!
Du coup, pour viabiliser cette option de deux PC en un, il faut bidouiller le cache qui prend la place du panneau frontal ou acheter un panneau en plus.
Et c’est bien dommage…. bon, ce n’est pas la mort non plus, le module coûtant 9.95 euros sur le CM store.
Deuxième option : 915R stockage
On part du principe où l’on place toutes les unités de stockage dans le 915R.

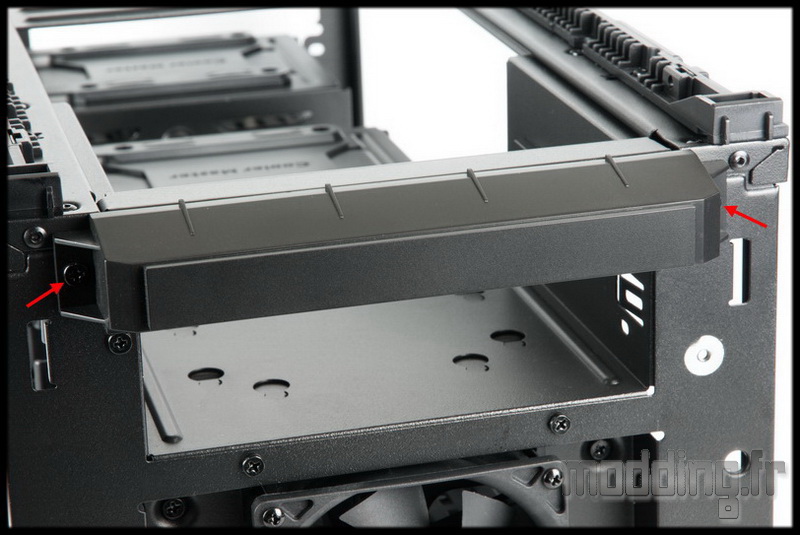

Du coup, on met en place le cache du panneau frontal maintenu par deux vis sur le châssis avant de remettre la façade en place.

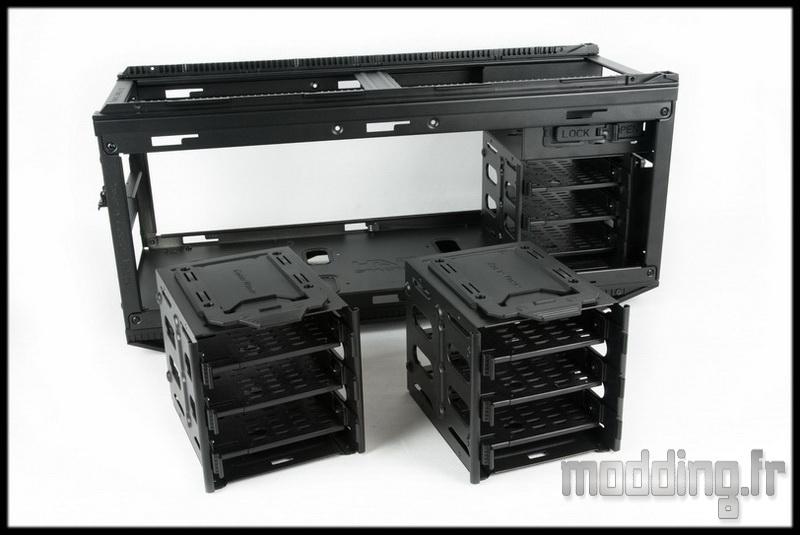

On retire les deux cages HDD du boitier principal.
Le 915R disposant, sur le dessous du châssis, de trous de fixations spécifiques à ces cages.

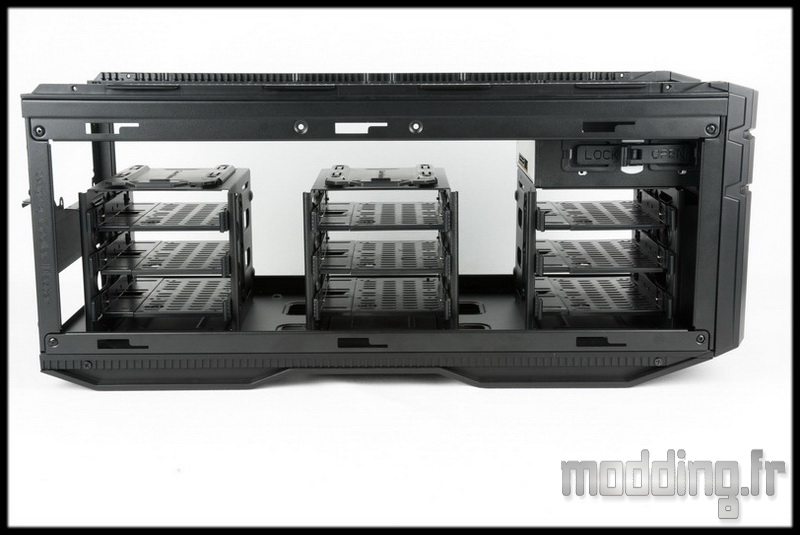

Une fois en place dans le 915R, on obtient 3 cages HDD avec la possibilité de mettre pas moins de 9 unités de stockage, voire dix si on remplace le lecteur par un disque dur. Des trous de fixations sont présents sur la baie 5.25″ avec une mise en place sur silentbloc (disponible dans le bundle).

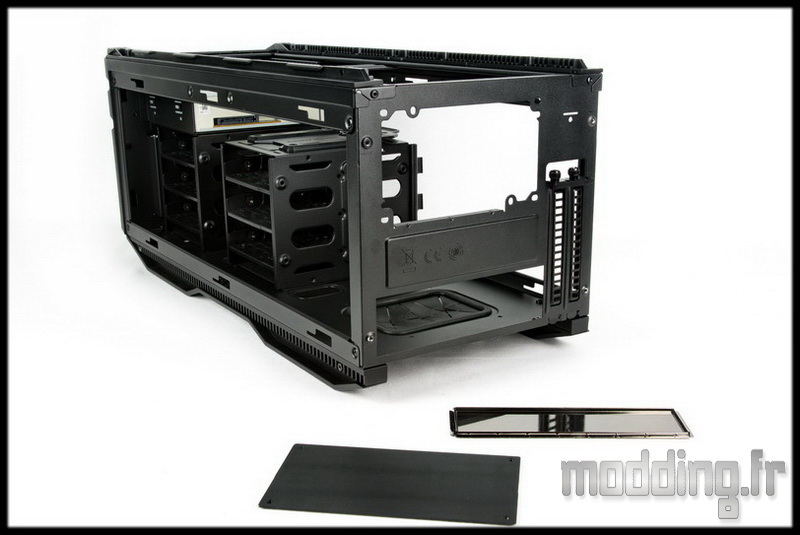

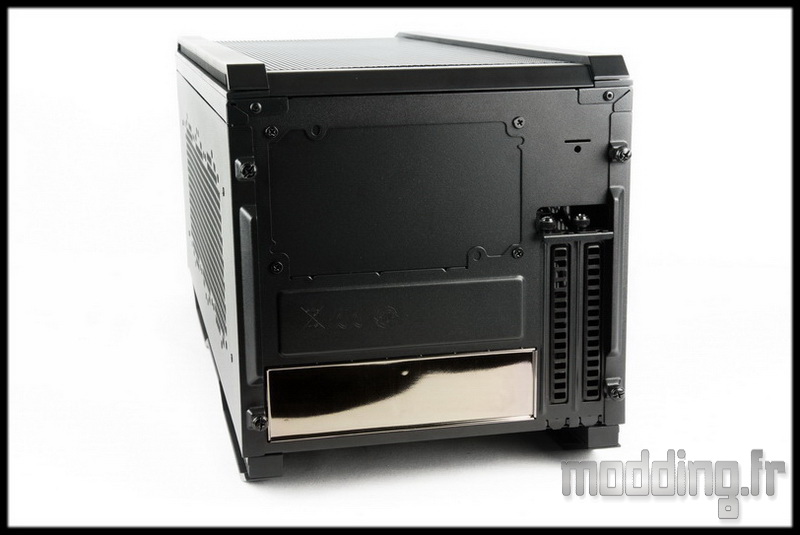

Comme le 915R n’a plus l’utilité des ouvertures à l’arrière du boitier, Cooler Master a l’idée de fournir deux plaques.
Une plaque noire pour l’emplacement de l’alimentation et une autre plaque qui reprend le design d’un I-O Shield mais sans les ouvertures des connectiques.
Sympathique!
Les petites ouvertures du dessous du boitier permettent le passage des câbles vers la carte mère située dans le boitier principal.

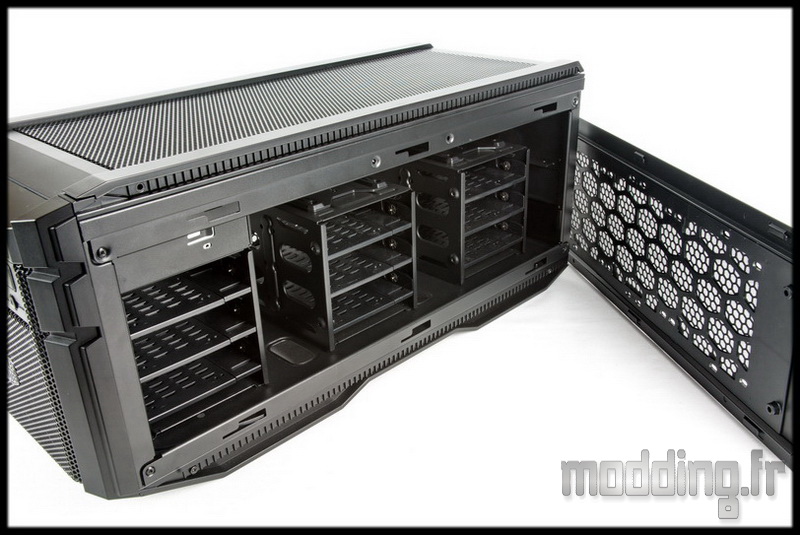

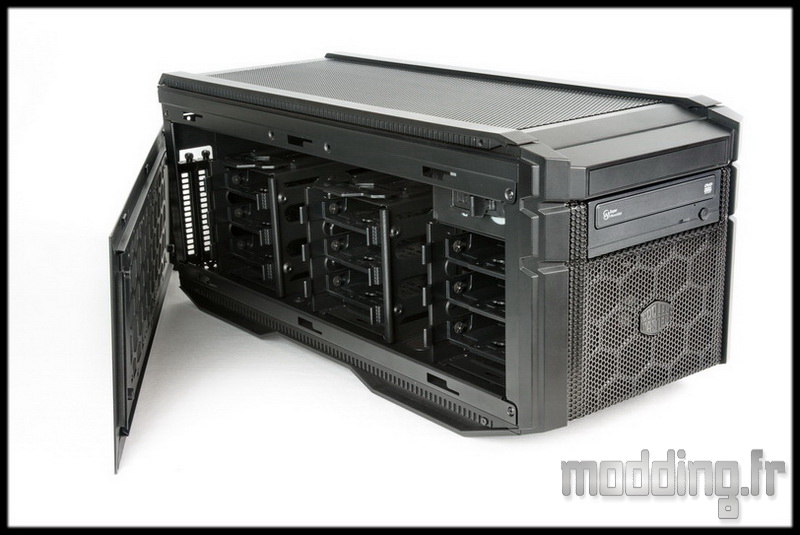

Nous voilà avec un 915R dédié au stockage.

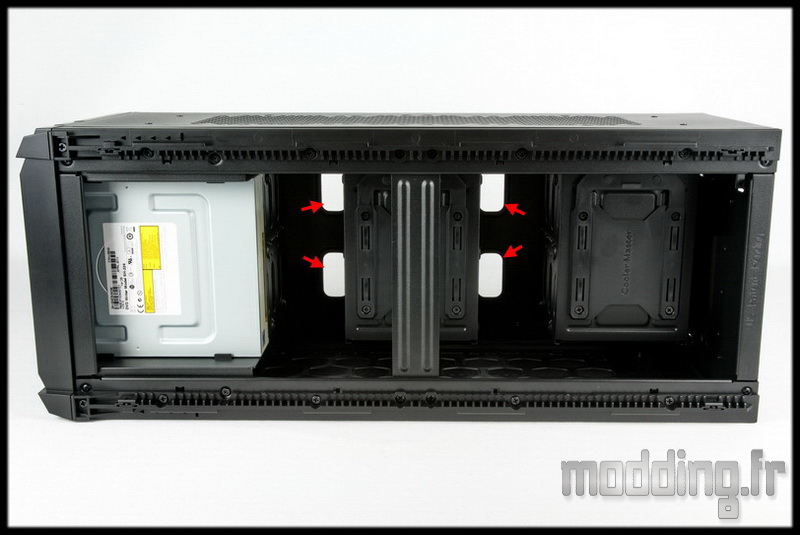

La place est disponible à l’arrière des cages pour la mise en place des connectiques SATA.
Par contre, il n’y a pas assez de place que ce soit à l’avant des cages mais aussi à l’arrière, une fois les connectiques branchées, pour mettre des ventilateurs sur les portes (du pénitencier…).
Et là c’est dommage bis!!! car de la place, il y en a au dessus! mais pas de moyen de fixer les ventilateurs sur le top….
Au lieu de l’unique renfort, des renforts comme ceux du boitier principal auraient permis la chose… Il y a toujours matière de passer des vis au travers de la grille Mesh du top, mais bon…
Troisième option : 915R watercase
Dernière option de configuration du satellite 915R est de le dédier au watercooling.
Nous avons deux portes latérales permettant le mise en place de 3 ventilateurs en 120 mm ou 2 ventilateurs en 140 mm.

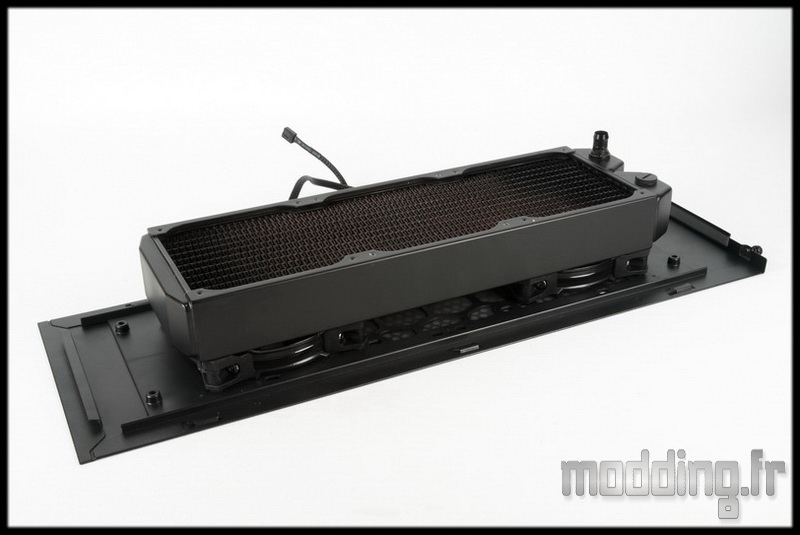

C’est alors que nous pouvons aussi placer un radiateur sur chaque porte en 280 ou 360.
La largeur disponible de 215 mm permet de mettre en place plusieurs configurations de radiateurs.
Et là dommage ter….encore….c’est plus le coté pratique de la chose qui pose préjudice à cette option, même si cela reste un détail :
Les radiateurs sont fixés aux portes! pas de support intégré directement sur le châssis, ce qui serait un avantage si l’on veut avoir accès aux portes sans avoir les radiateurs qui viennent dans le même temps.
De plus, les trous dans les portes sont trop grands pour des vis de radiateurs dont la tête est plus petite, il faut alors se munir de rondelles.
Trois fonctionnalités au boitier 915R qui rendent un atout majeur au HAH Stacker 935!!!
Des déconvenues, certes dans les idées, mais rien d’insurmontable.
