Le boitier principal : Intérieur
Les portes sont fixées au châssis par des vis à main, et comme pour le 915R ces dernières sont solidaires des portes.

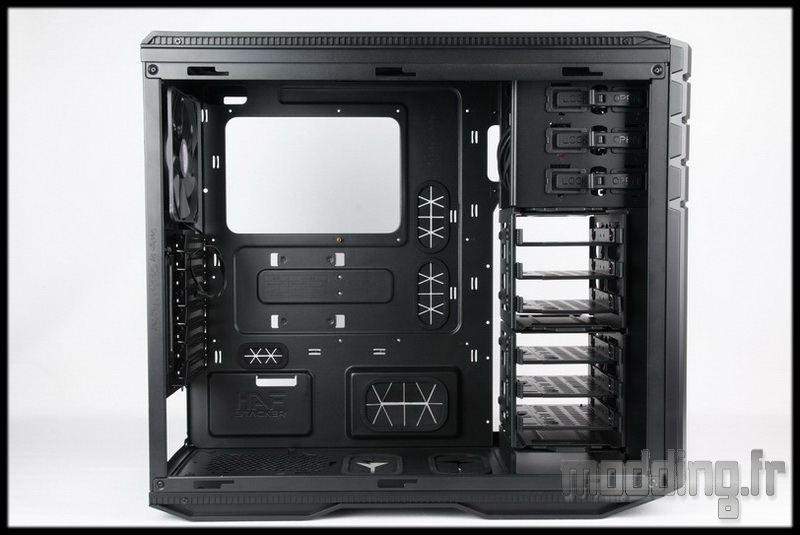

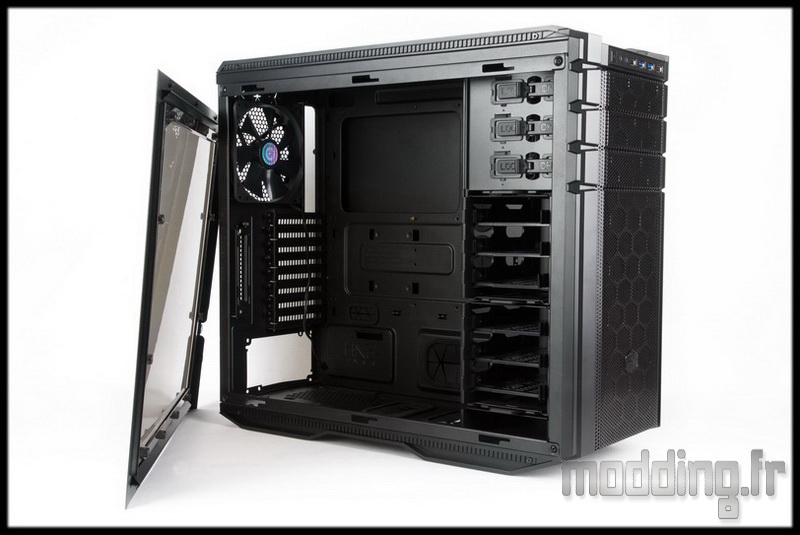

Un intérieur noir avec une disposition 2/3 – 1/3 entre les cages et le plateau de la carte mère.

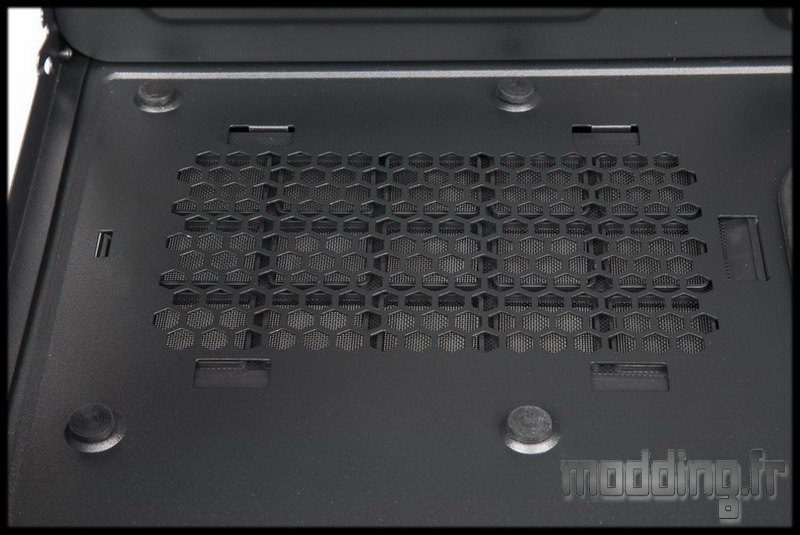

L’emplacement de l’alimentation comporte 4 plots en caoutchouc ainsi qu’une grille en nid d’abeille filtrée.

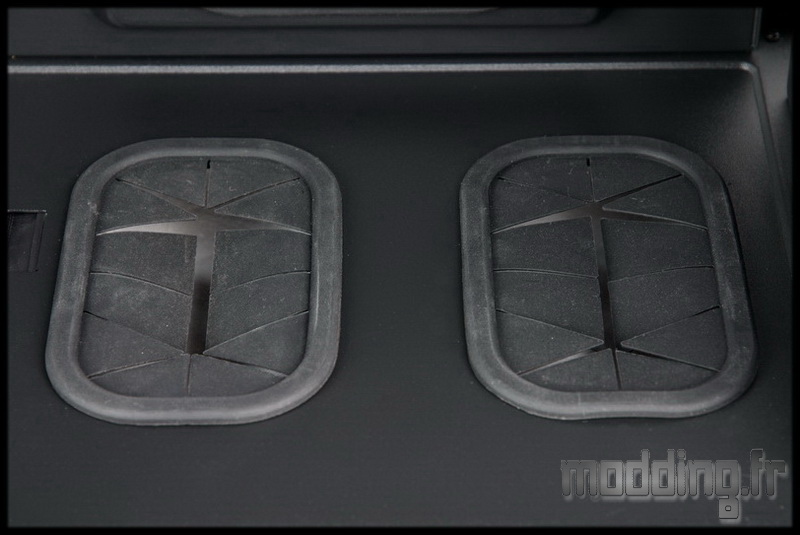

Plus en avant, on retrouve les deux ouvertures munies de leur grommet.

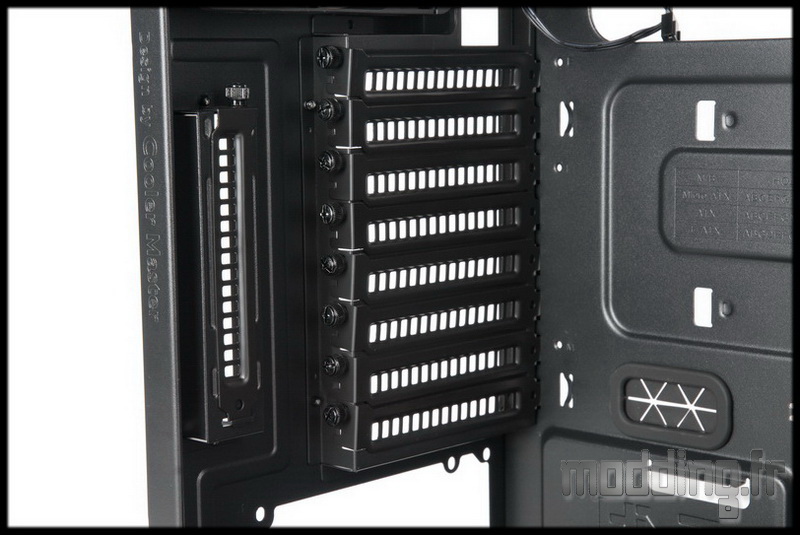

Les équerres PCI sont dotées de vis à main.

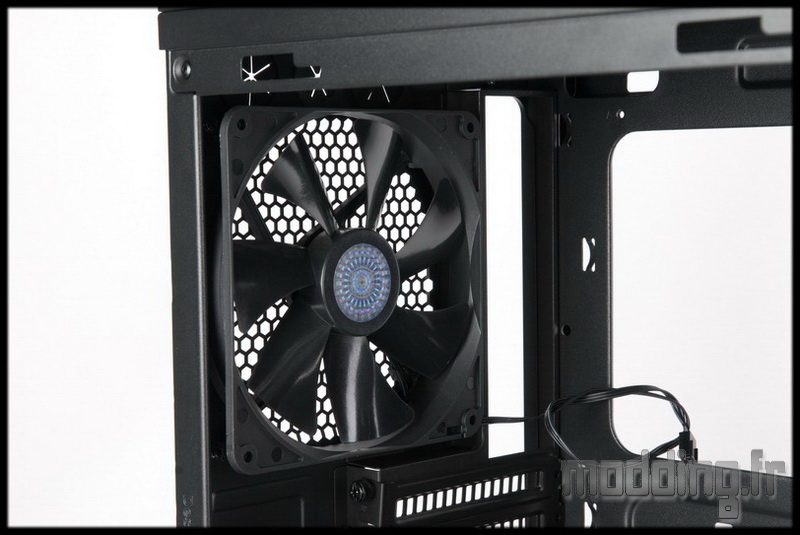

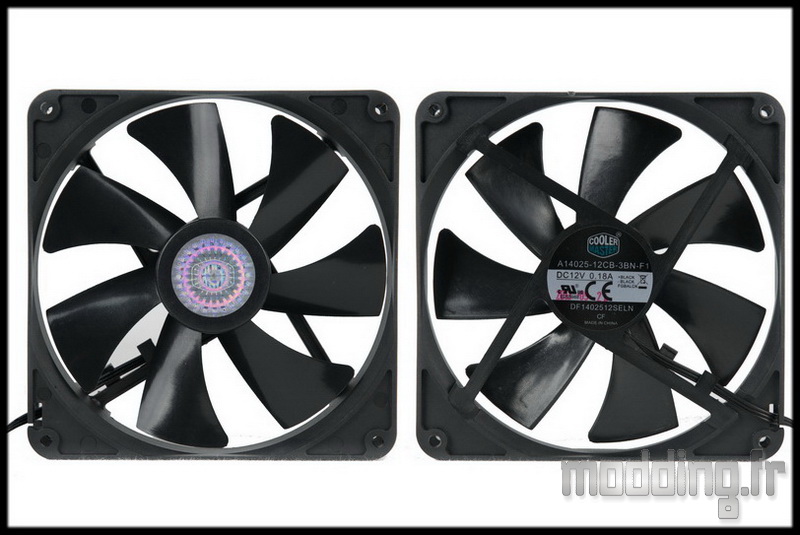

Et à l’emplacement du ventilateur, Cooler Master dote son HAF Stacker 935 d’un 140 mm.
Son nom de code : A14025-12CB-3BN-F1.

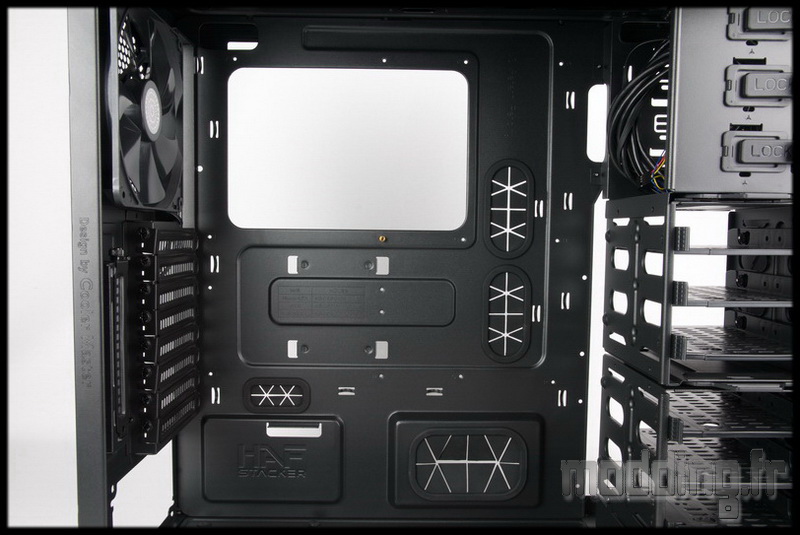

Le plateau de la carte mère comporte une grande ouverture permettant l’accès à l’arrière du Socket, elle mesure 215 mm sur 140 mm.
Plusieurs autres ouvertures, de différentes tailles, prennent place sur le pourtour de l’emplacement de la carte mère. Elles sont plus ou moins munies de grommets et facilitent le câble management.

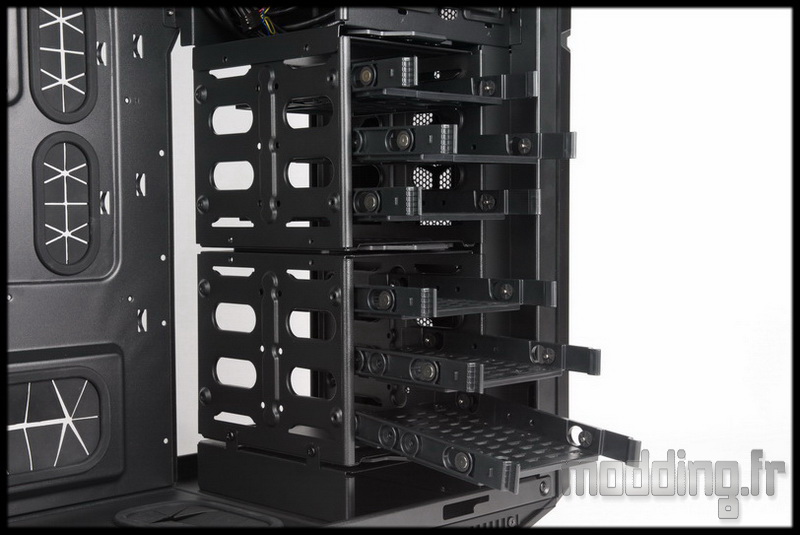

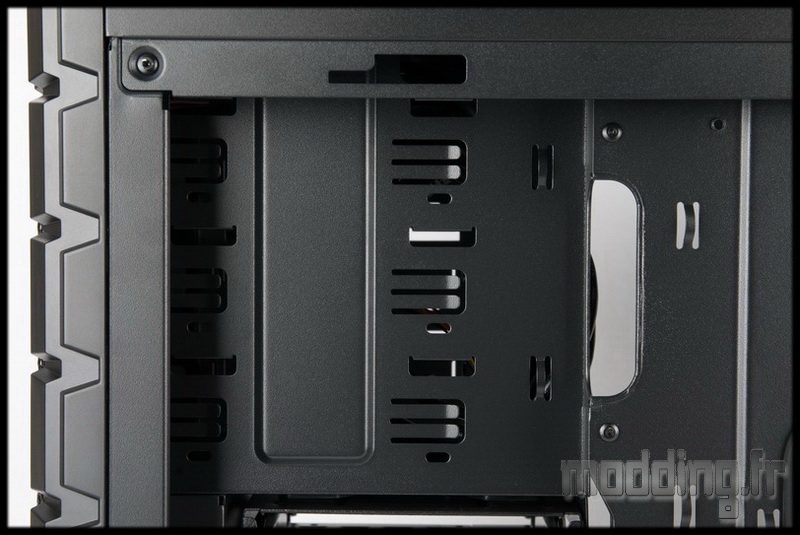

Coté stockage, nous avons deux cages HDD munies de trois tiroirs chacune. Le principe de fixation est identique au 915R.

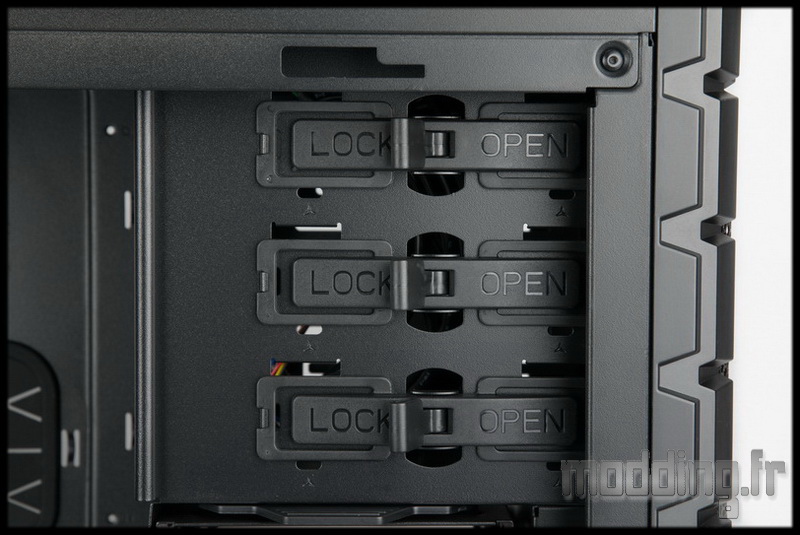

Au dessus on retrouve la baie 5.25″ avec ses trois emplacements et le système de fixation sans outil identique aussi au 915R.

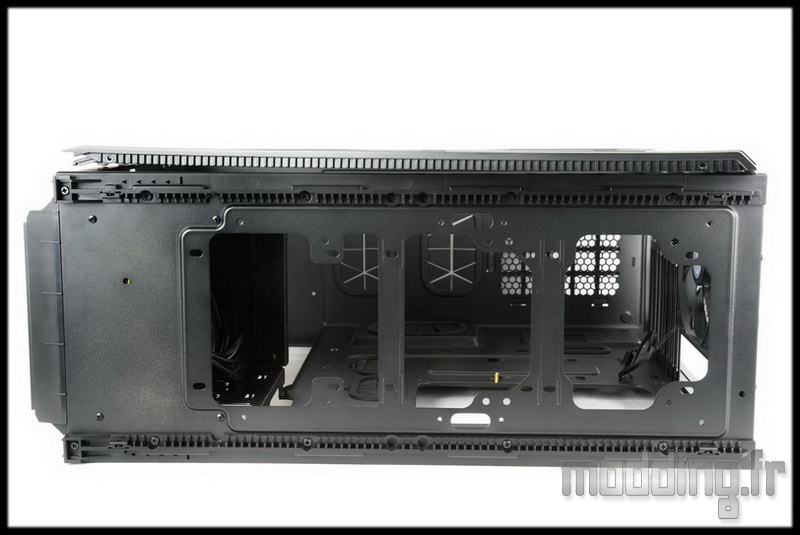

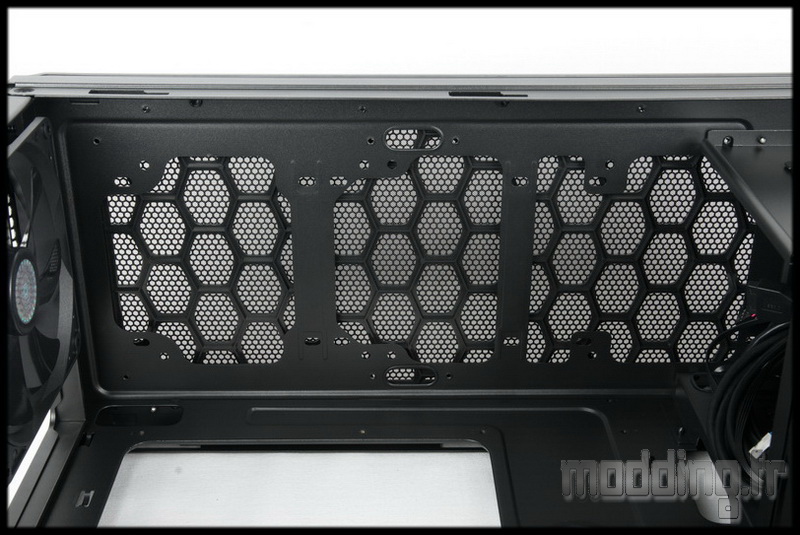

Le dessus du boitier comporte des renforts avec la possibilité de fixer 3 ventilateurs en 120 mm ou 2 ventilateurs en 140 mm. Le tout filtré par le top amovible.

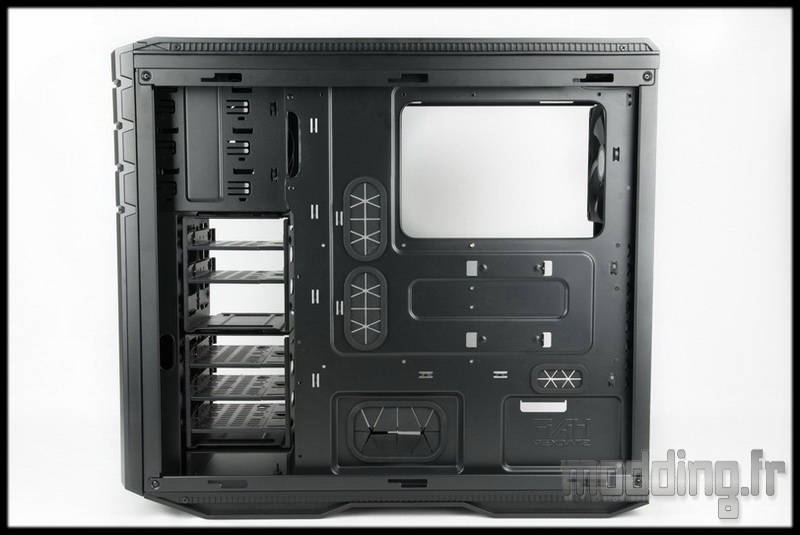

Les coulisses du HAF Stacker 935 plus remplies que le 915R….
Au niveau de la baie 5.25″, on récupère un système de fixation classique avec vis…. et tournevis.

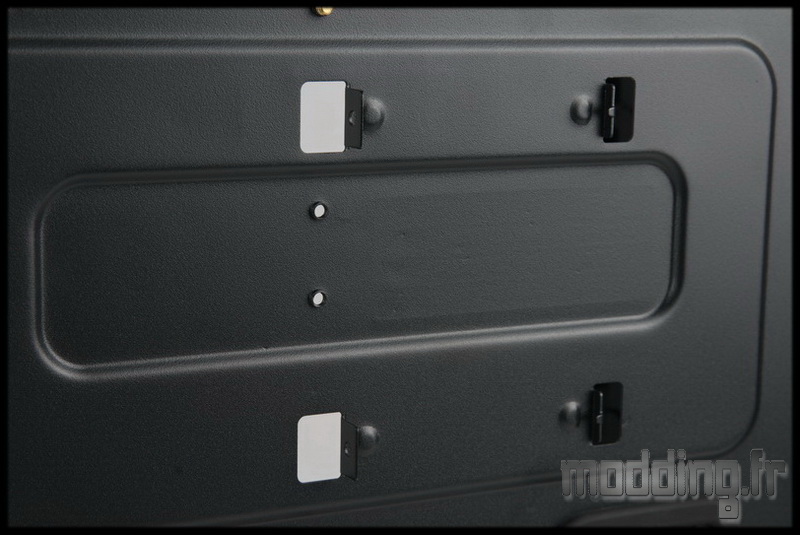

En plus des emplacements des cages HDD qui supportent les unités en 2.5″, nous avons à l’arrière du plateau de la carte mère un emplacement supplémentaire dédié à un SSD.

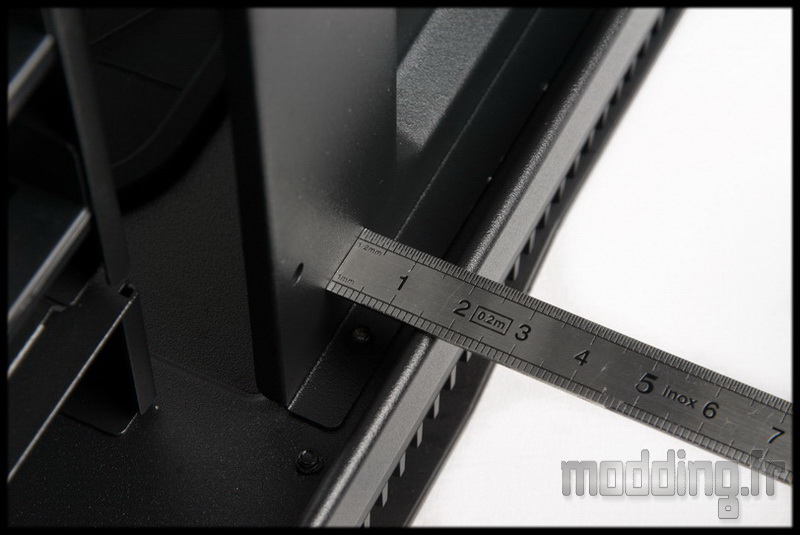

Un espace de 18 mm permet le passage des câbles de l’alimentation entre autres.

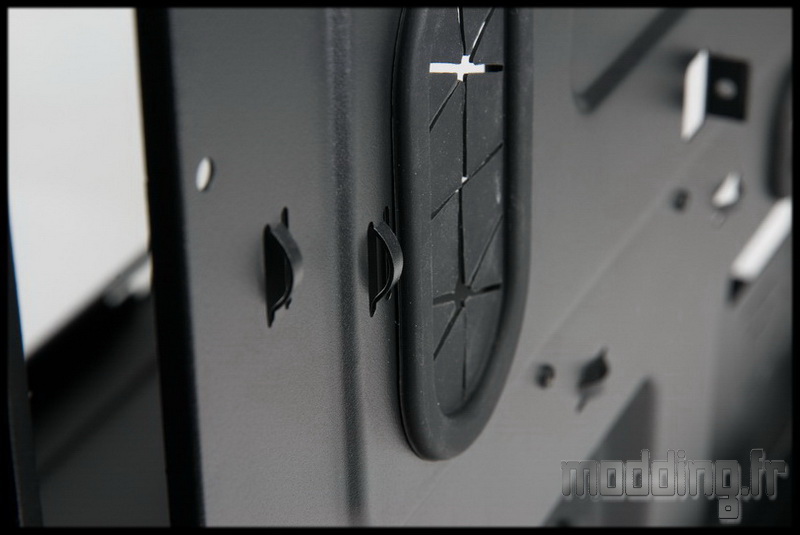

La fixation desdits câbles est facilitée par la présence de nombreux points d’ancrage disposés sur le plateau de la carte mère.

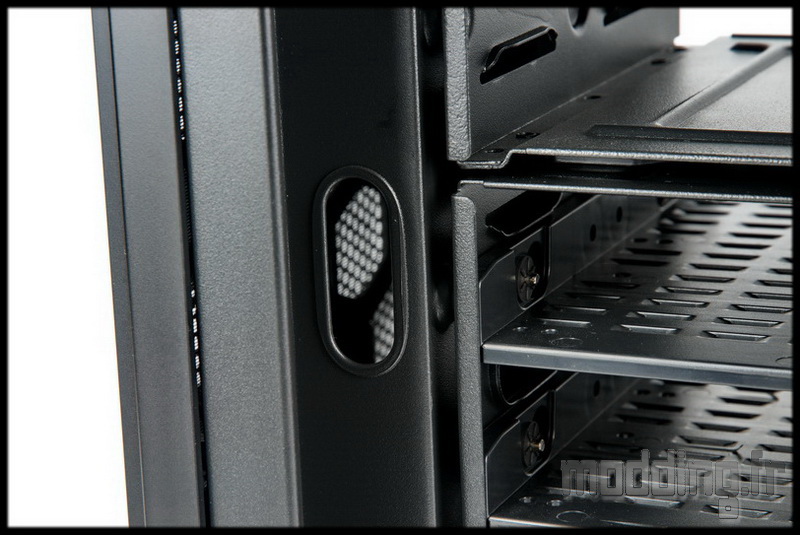

Cette ouverture en avant du boitier permet le passage des câbles pour les ventilateurs situés derrière la façade.

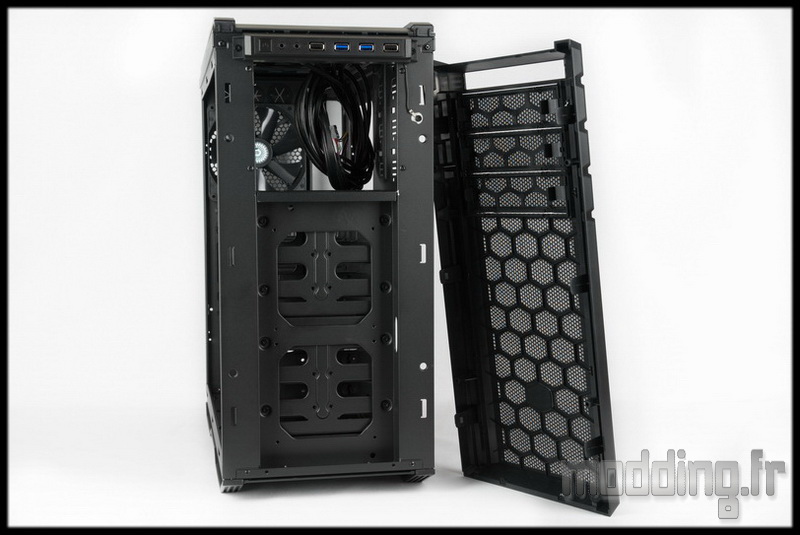

Ladite façade se retire facilement en exerçant une pression sur les clips qui la maintiennent au châssis. Comme pour le 915R, elle est aussi filtrée même au niveau des caches 5.25″.
A propos de ces caches, Cooler Master n’a pas intégré de système d’ouverture frontale simplifiée. On enlève les caches par l’arrière de la façade.

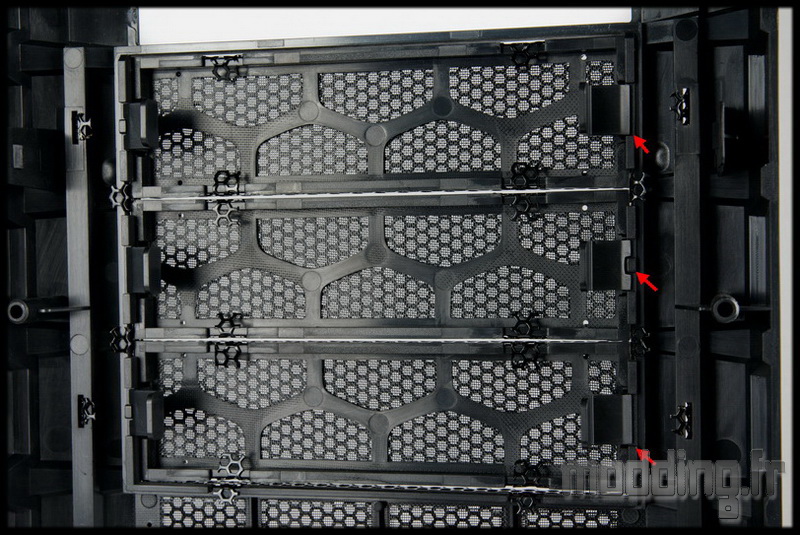

Histoire de compliquer la chose, on a un sens au niveau de la disposition du cache avec un détrompeur sur les clips… et comme c’est encore trop simple le cache du milieu est inversé par rapport aux deux autres.
Ils sont joueurs chez Cooler Master…..
La façade dissimule deux emplacements de ventilateurs en 120 mm. Mais on a pas de ventilateurs fournis…

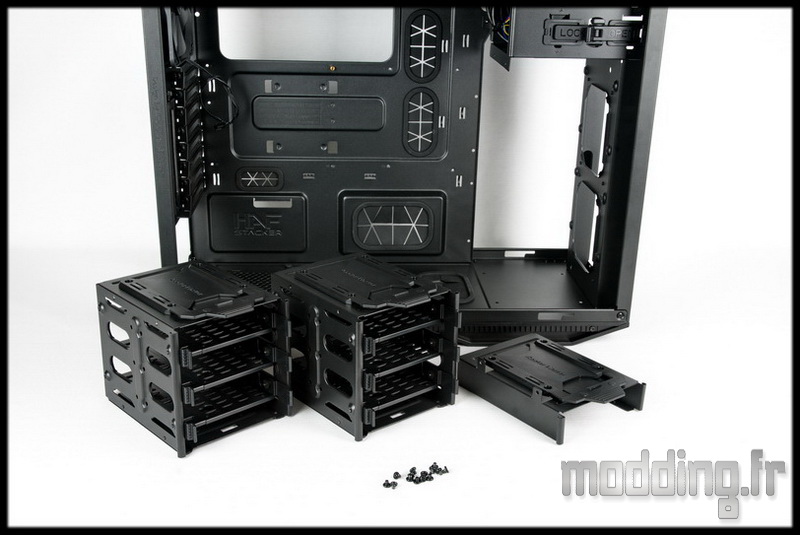

Retour sur les cages HDD qui sont démontables.

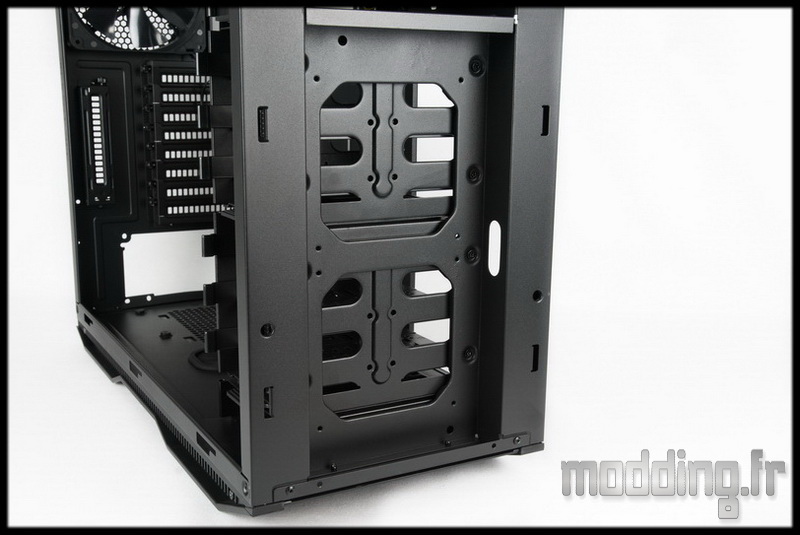

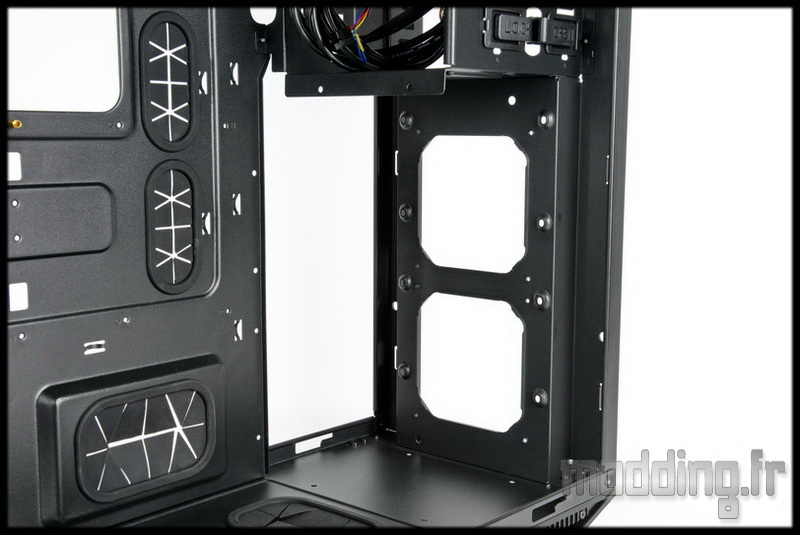

Une fois retirée, nous dégageons un large espace sous la baie 5.25″ qui, elle, reste fixée par des rivets au châssis.
Un radiateur en 240 prendra tranquillement place en Push/Pull.
Comme pour le 915R, le top est fixé au châssis par 4 vis et un système de rail. On voit plus en détail les trous de fixation des éventuels ventilateurs sur le dessus du boitier.

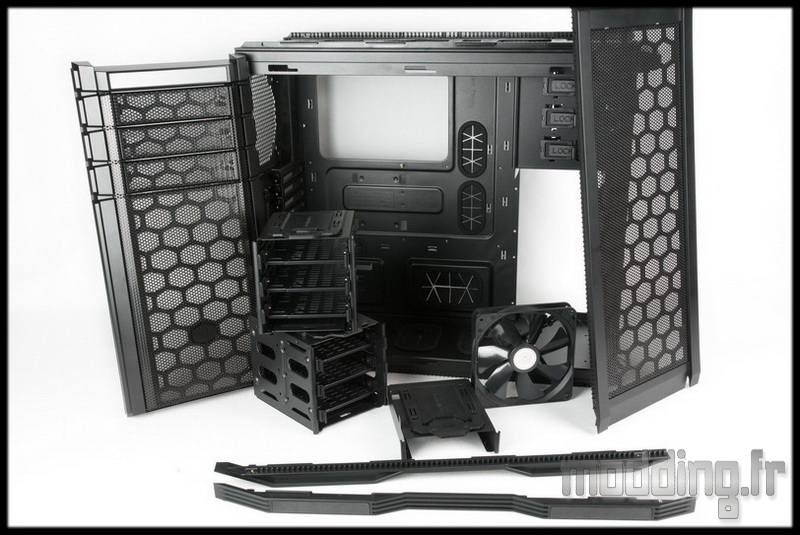

Allez deuxième petite photo de famille! cheese…..
