Le boitier principal : Extérieur

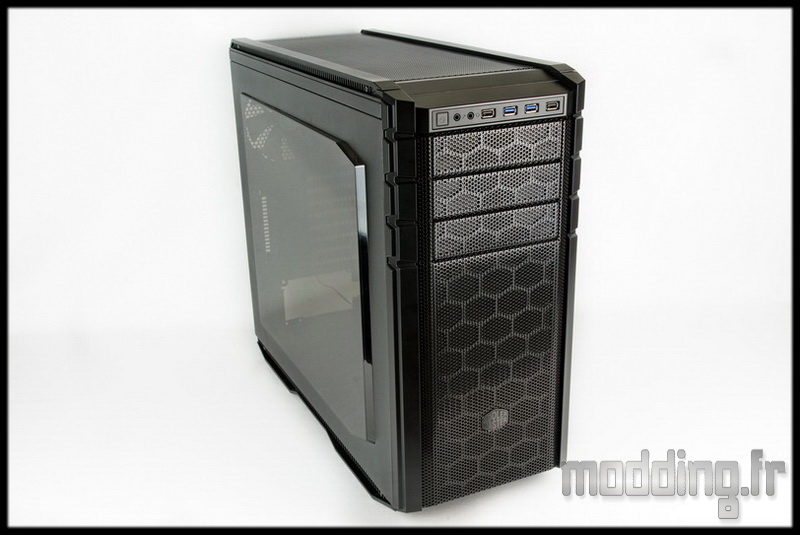

La partie principale du HAF Stacker 935 est un boitier qui accepte une carte mère au format micro ATX, ATX et E-ATX.
Il mesure 235 mm de large sur 578 de profondeur pour 503 mm de hauteur.
Du même design que le 915R, il est constitué des mêmes matériaux : acier et plastique.
Tel que, il est un boitier à part entière si on récupère le top et le panneau frontal du 915R.
Eléments communs aux deux boîtiers, c’est là que l’on cerne mieux le concept 1 + 1 = 1…

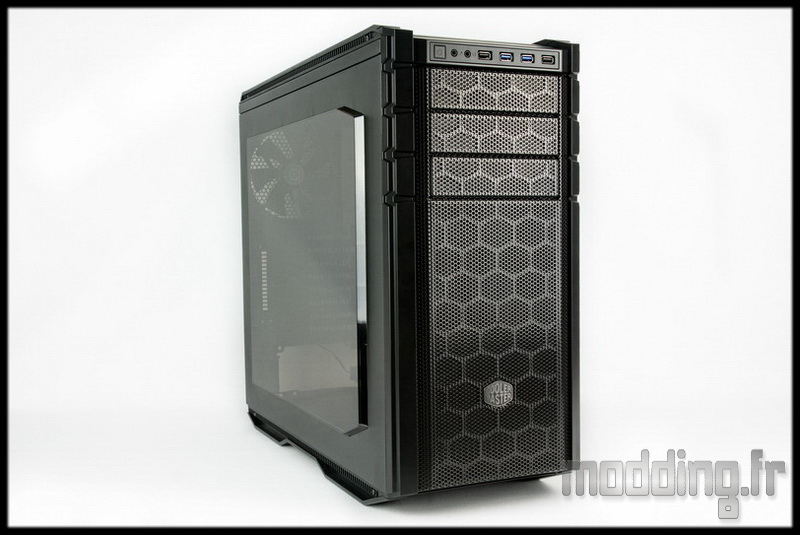

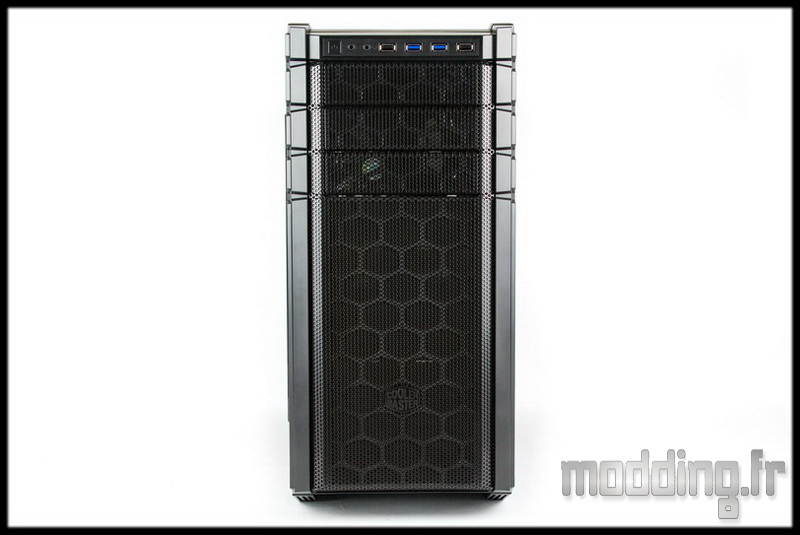

La façade adopte le même look que le 915R avec une grande grille Mesh noire comportant, dans sa partie basse, le logo Cooler Master toujours aussi discret.
Pour ce qui est du dessus et du panneau frontal, je vous invite à revenir sur la page précédente.

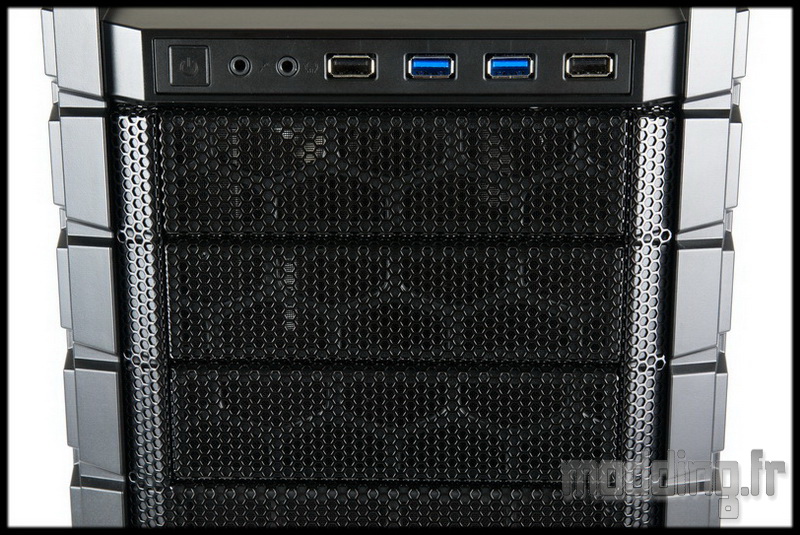

La façade intègre 3 caches baies 5.25″ qui reprennent la grille Mesh ce qui rend un aspect uniforme à l’ensemble.
Les montants latéraux plastiques marquent les emplacements des caches en adoptant un design qui souligne bien la situation de ces caches.

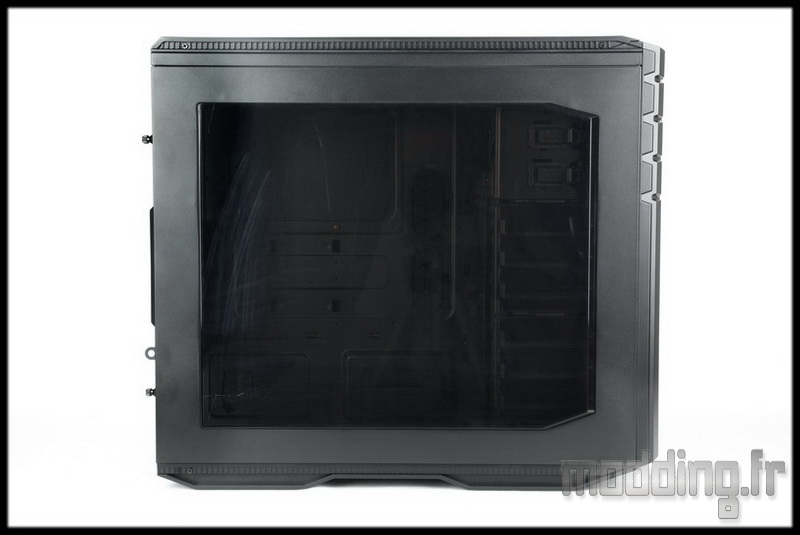

La parte latérale droite comporte une très grande vitre teintée.

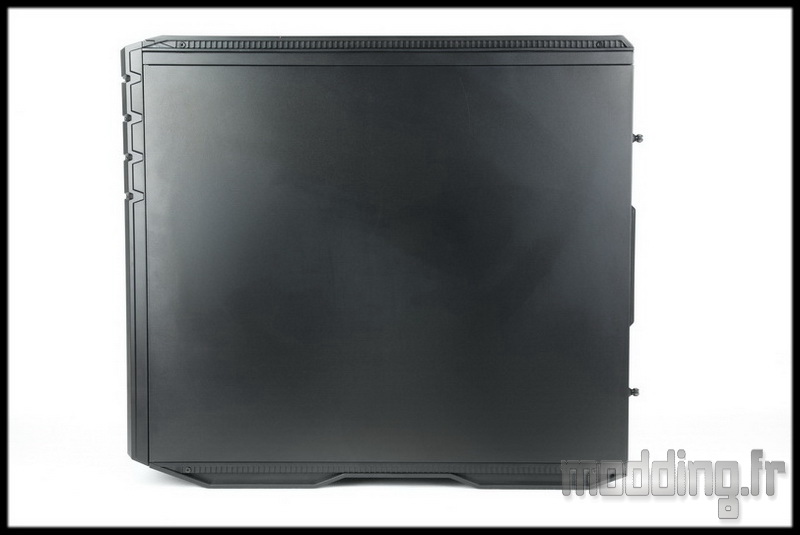

L’autre porte est classique : noire et pleine.

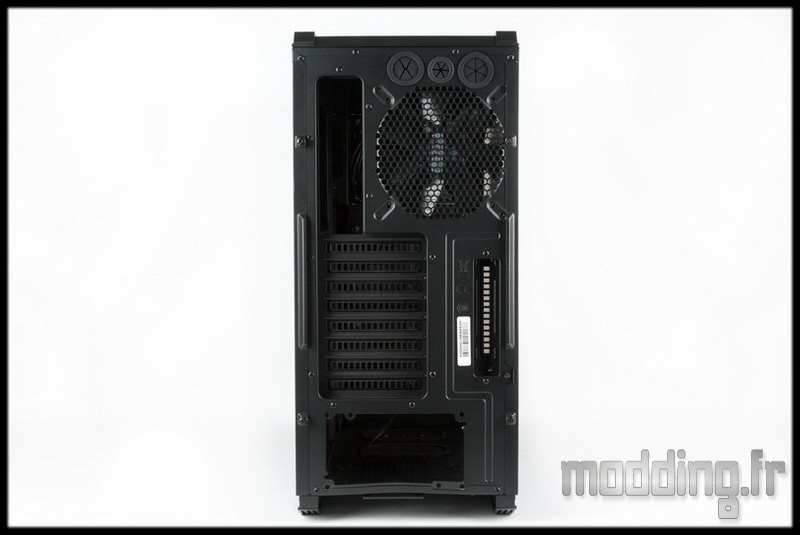

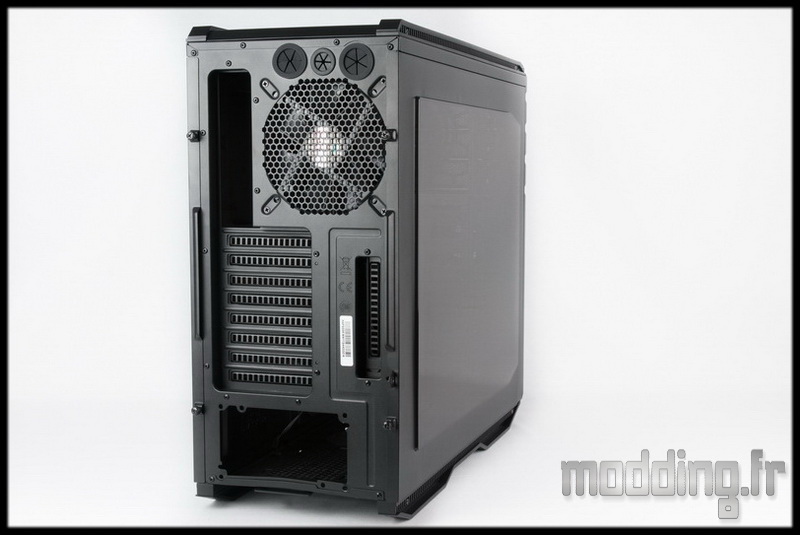

A l’arrière, on retrouve un emplacement de l’alimentation en partie basse.

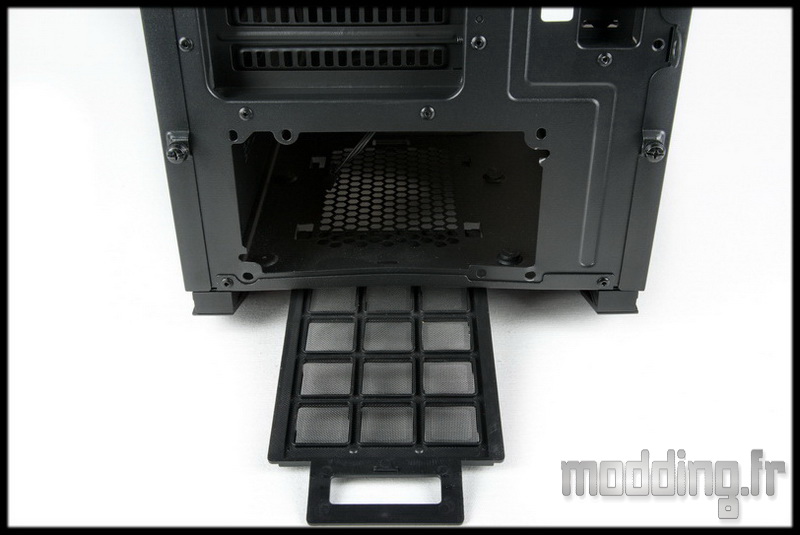

Emplacement muni d’un filtre amovible.

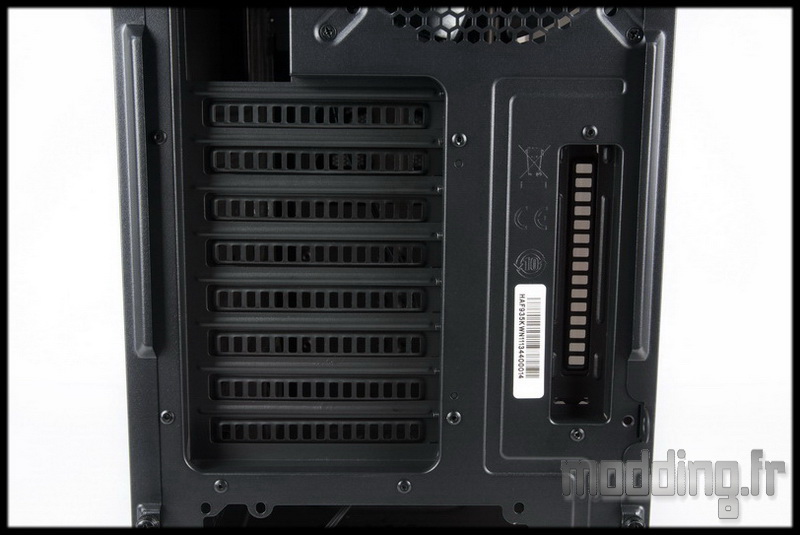

8 équerres PCI ajourées + 1 supplémentaire verticale.

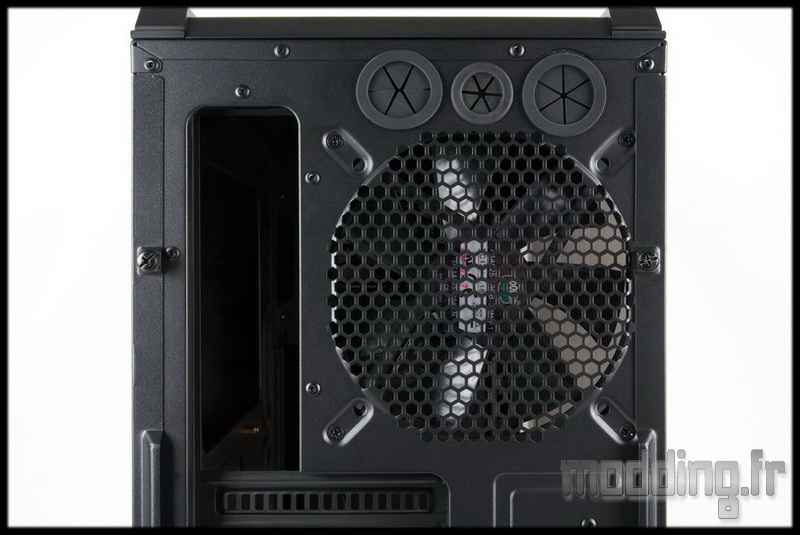

Plus haut on trouve l’emplacement de l’I/O Shield avec sur la droite un emplacement pour ventilateur en 140 mm ou en 120 mm.
Juste au dessus se trouvent 3 passes tuyaux avec leurs grommets en caoutchouc.
Un boitier tout à fait classique si ce n’est cette vitre qui prend vraiment toute la surface de la porte. Ce qui est vraiment sympa pour nous les geeks qui adorons regarder les entrailles de notre machine!
Le coté teinté donnant un coté classe à l’ensemble.

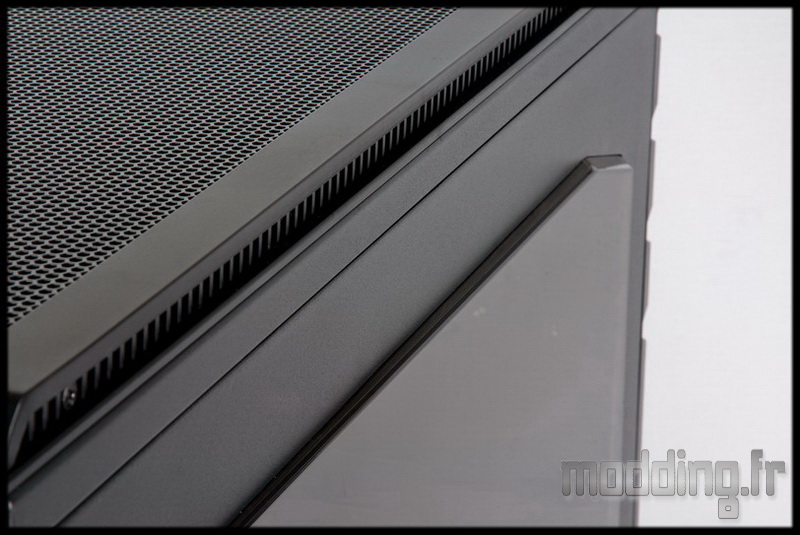

De plus, la vitre n’affleure pas la porte mais est légèrement en relief, débordant de quelques millimètres.

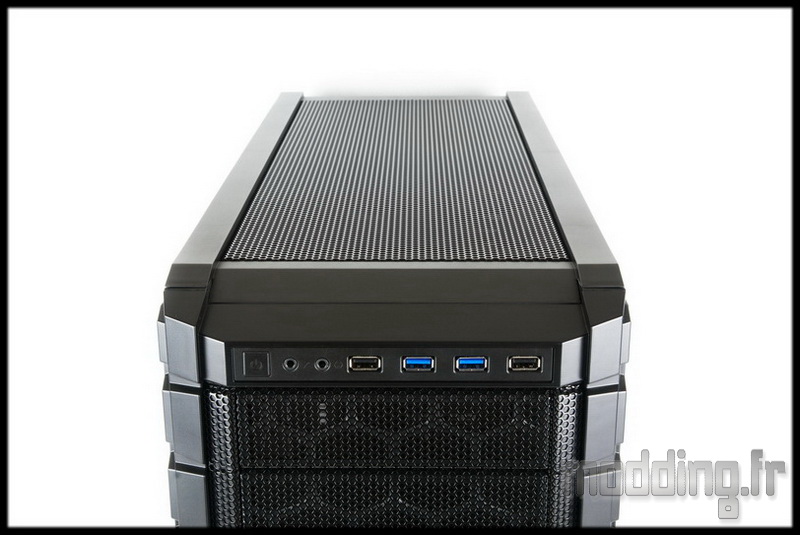

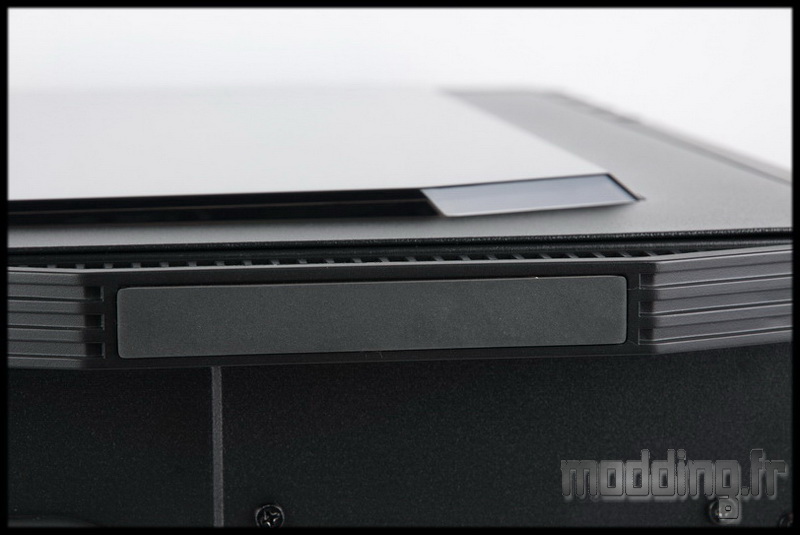

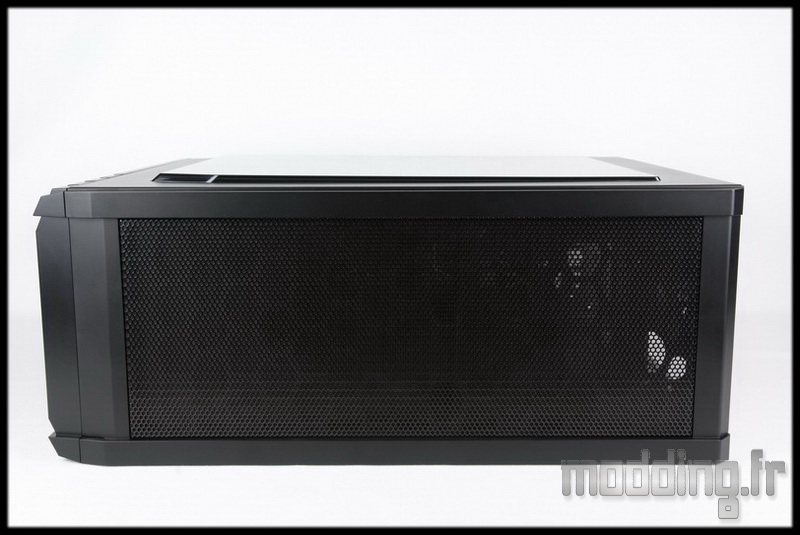

Le dessus… cela permet d’avoir un vue supérieure sur la vitre.

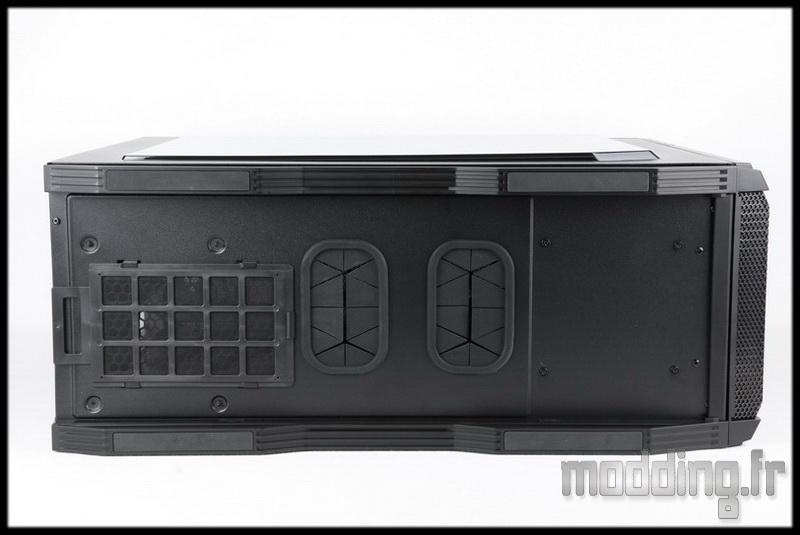

Le dessous intègre le filtre de l’alimentation ainsi que deux grandes ouvertures, dans sa partie centrale, munies de grommets en caoutchouc.
Les pieds sont présents, mais chose étrange… ils sont assignés à ce boitier! nous avons donc deux jeux de pieds…
Ce sont exactement les mêmes pieds intégrant les mêmes larges patins en caoutchouc.
Et une autre petite vue sur la vitre…
