Le satellite : 915R
Histoire de détailler de façon claire le HAF Stacker 935, nous allons dans un premier temps aborder le satellite, à savoir le 915R.

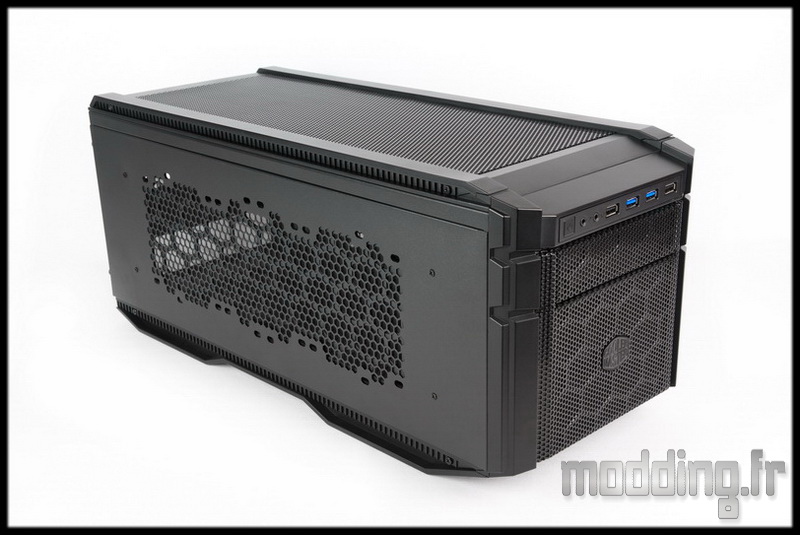

Il mesure 228 mm de large sur 578 mm de profondeur pour 248 mm de hauteur et accuse 5.7 kg sur la balance.
Il est noir et est composé d’acier et de matière plastique polymère.

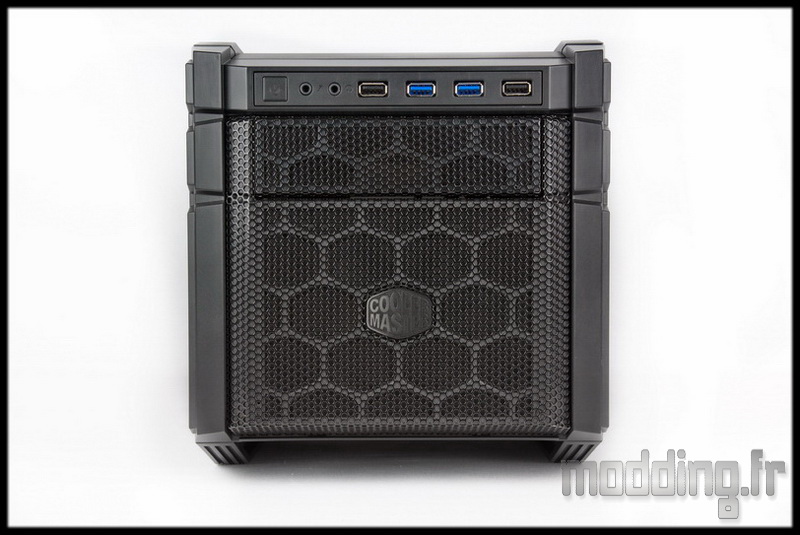

La façade est constituée en grande partie par une grille Mesh.

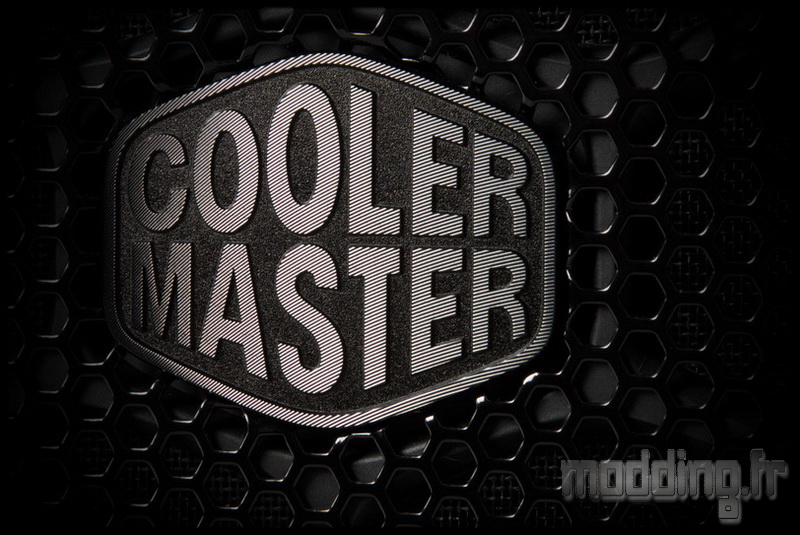

Le logo Cooler Master vient se loger au milieu de la partie basse. Il reste très discret du fait qu’il adopte une couleur noire pour se fondre dans la grille Mesh.
Au dessus, nous avons un seul logement en 5.25″.

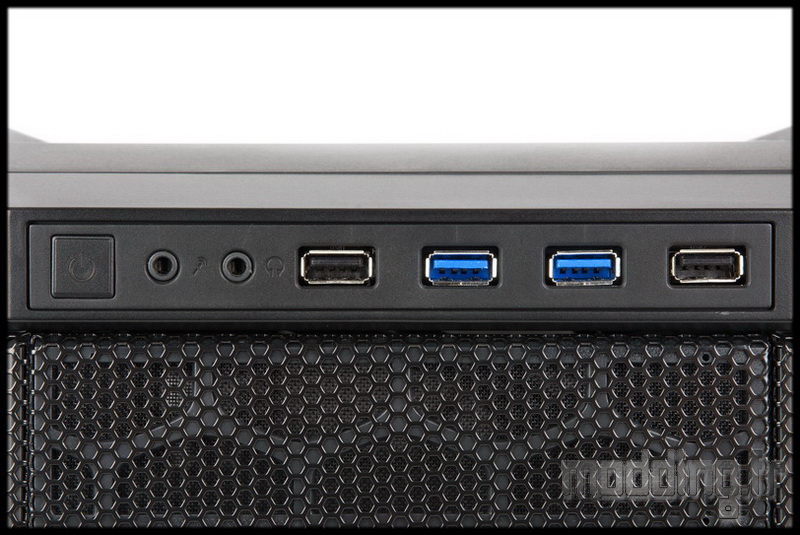

Sur le haut de la façade prend place le panneau frontal avec de gauche à droite :
- Bouton Power avec LED Power incorporée
- Prise micro
- Prise casque
- Port USB 2.0
- 2 x ports USB 3.0
- Port USB 2.0

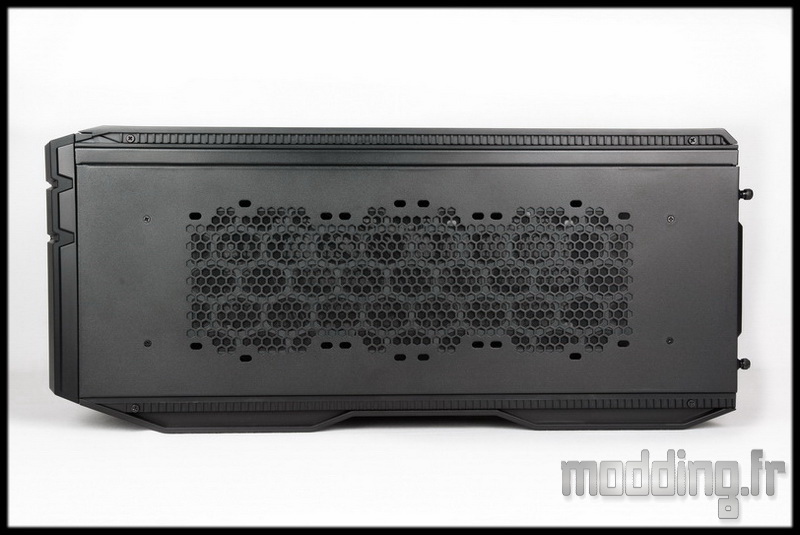

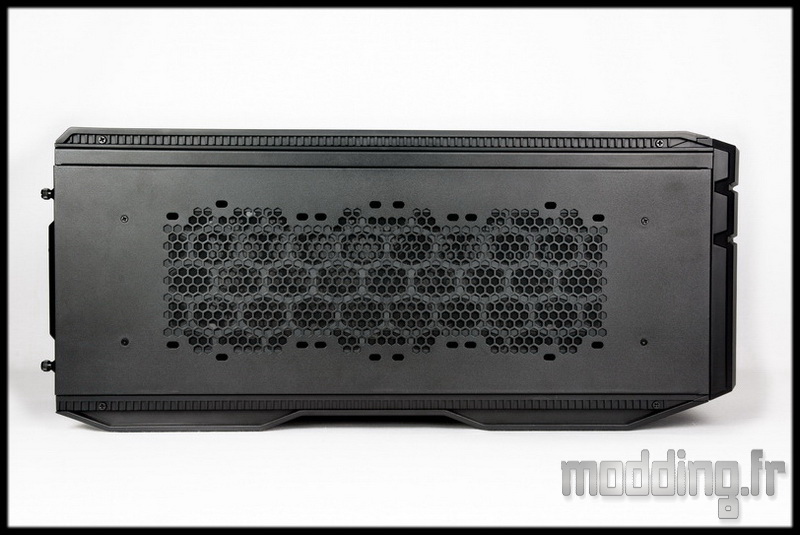

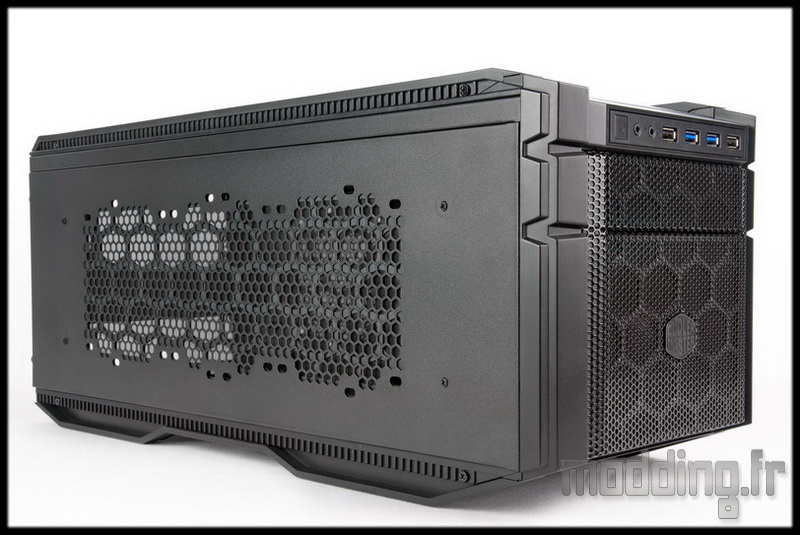

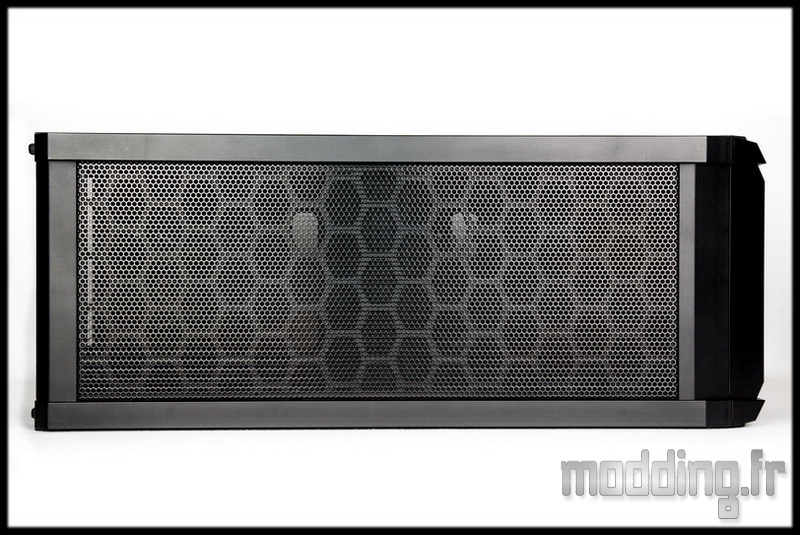

Coté gauche, la porte latérale intègre une grande grille en nid d’abeille.
Cette ouverture permet la mise en place de 3 ventilateurs en 120 mm ou 2 ventilateurs en 140 mm.
Le coté droit c’est comme le coté gauche sauf que c’est le coté droit…
Le dessus du boitier est intégralement recouvert d’une grille Mesh. On est bien dans la gamme HAF qui signifie High Air Flow!

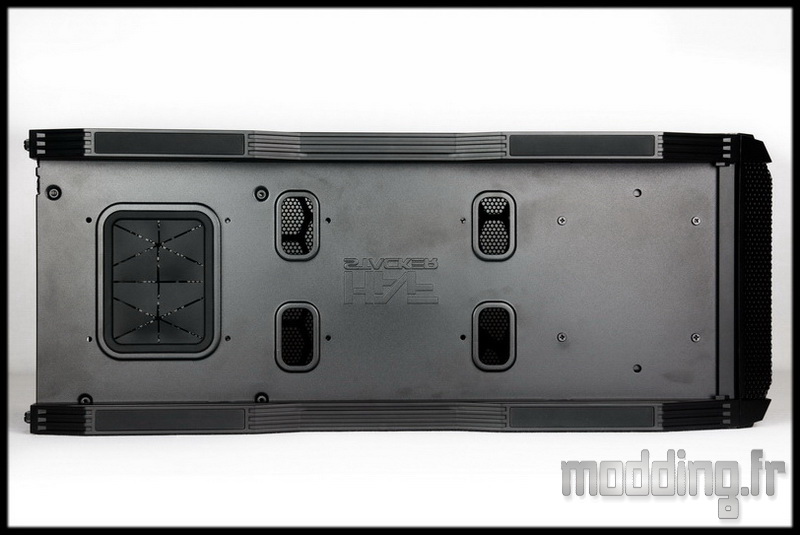

Le dessous comporte le nom du modèle en relief ainsi que 5 ouvertures. 4 petites placées dans la portion centrale.
Et une plus grande, intégrant un grommet en caoutchouc, placée sur la partie arrière du boitier.

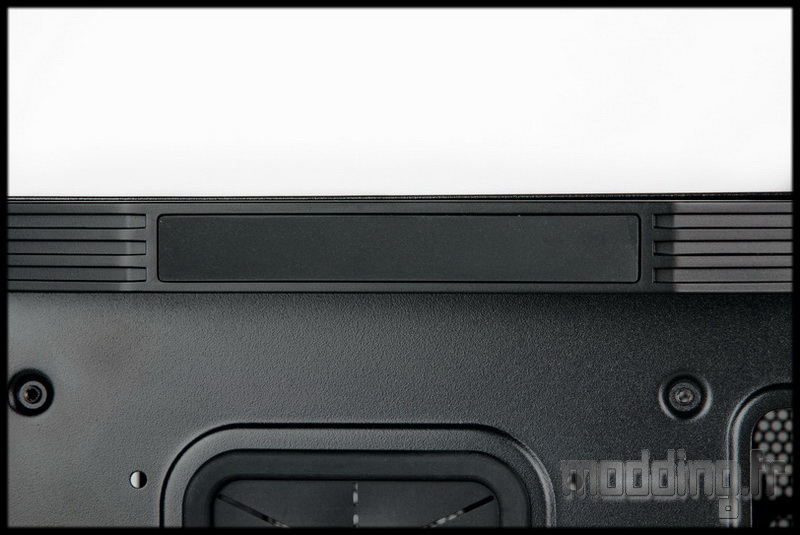

Deux longerons en plastique viennent compléter le tableau. Ils courent tout le long du boitier et intègrent 4 larges patins en caoutchouc qui servent de pieds au 915R.
Les pieds laissent 25 mm d’espace entre le sol et le boitier.

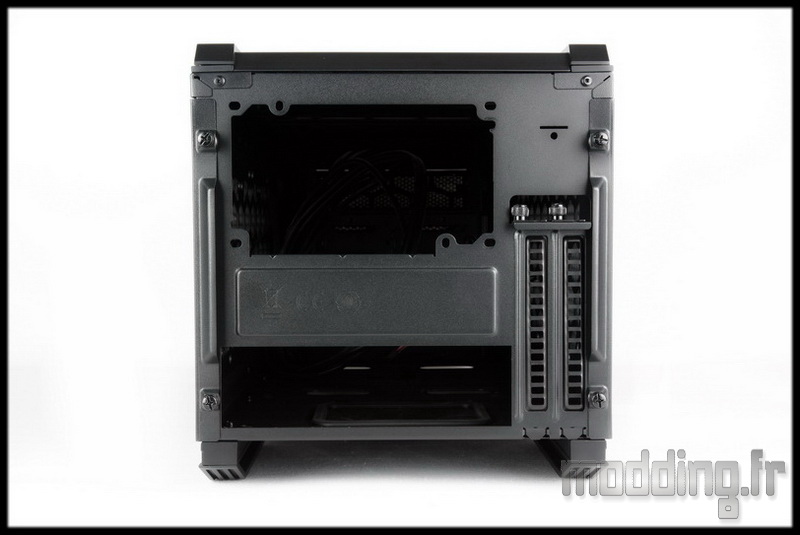

A l’arrière on a l’emplacement de l’alimentation en position haute.
Plus bas se trouve une ouverture pour la mise en place d’un I/O Shield.

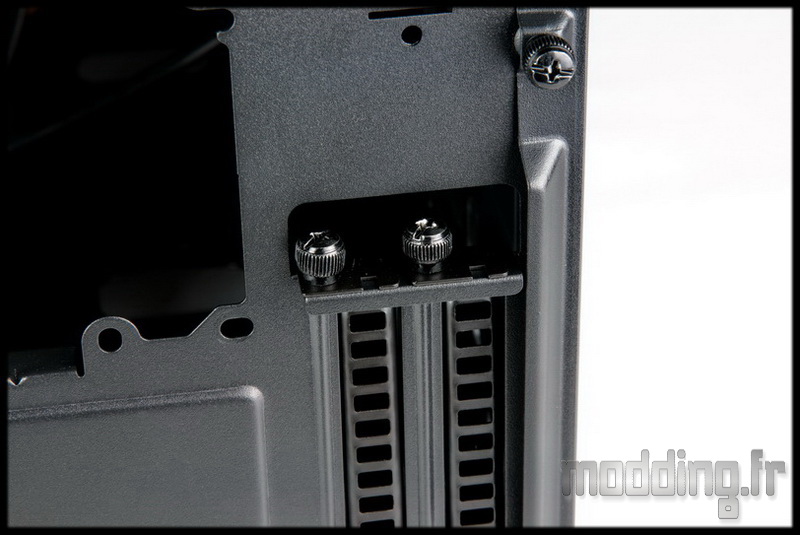

A droite, nous avons deux équerres PCI avec fixation par vis à main.
Le 915R est un boitier supportant une carte mère au format mini ITX. Cette dernière est positionnée à l’horizontale.

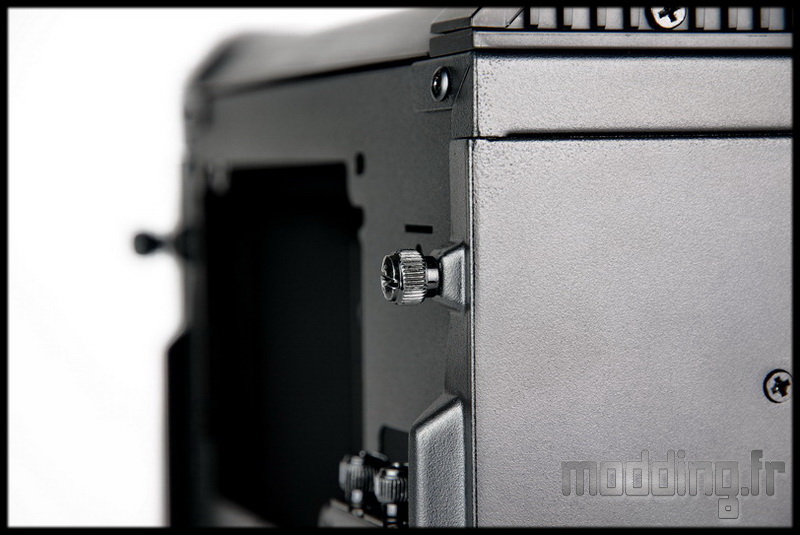

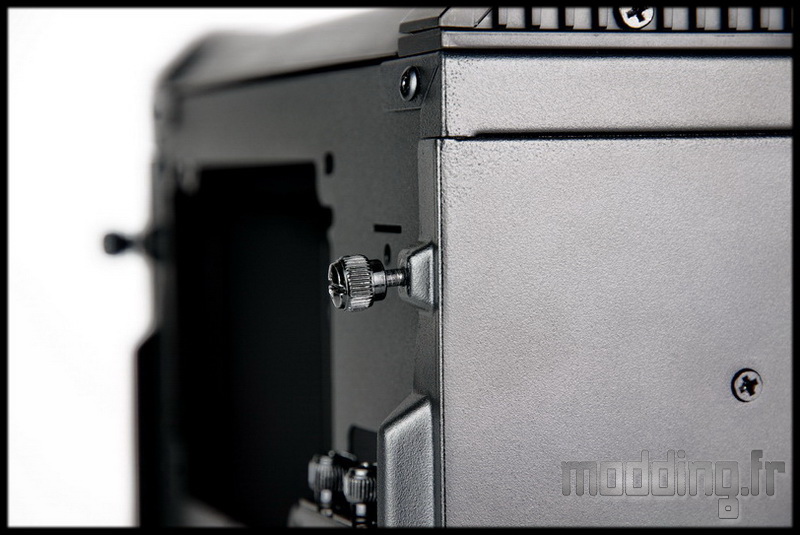

Les portes latérales comportent un système de fixation par vis à main.
Et pour éviter de les chercher partout, Cooler Master les a intégrées aux portes.

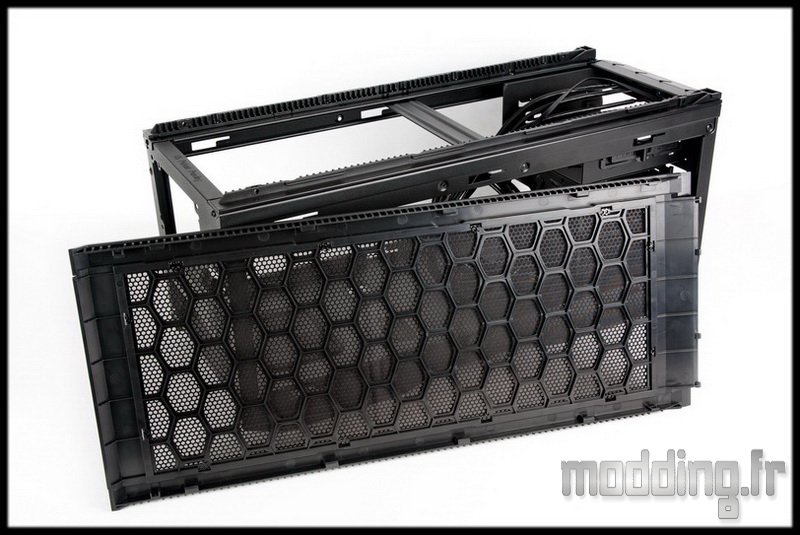

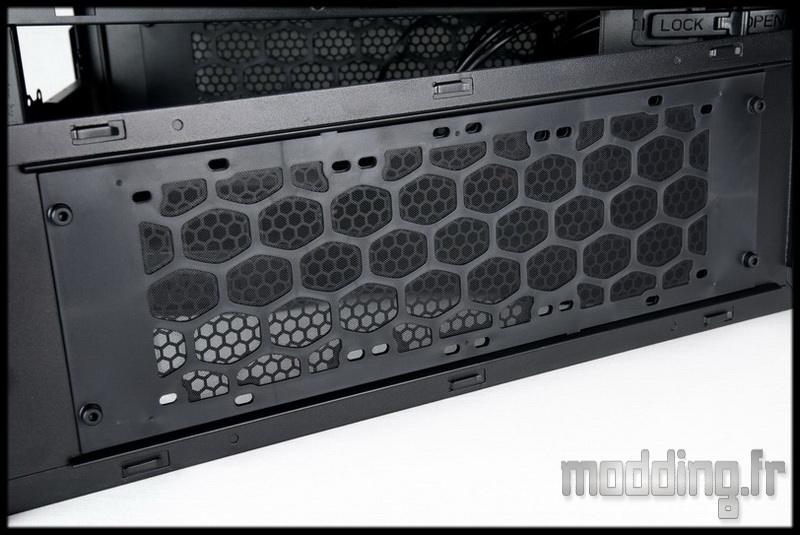

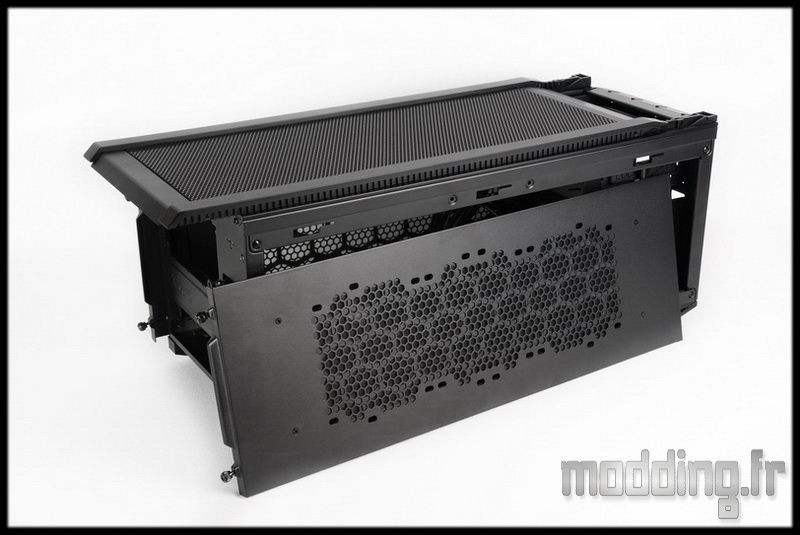

Les emplacements des ventilateurs des portes sont filtrés.
Les ventilateurs se fixeront directement sur la porte. Les trous 5.5 mm sur 10 mm sont de forme oblongue, ce qui permet d’ajuster la fixation des ventilateurs.

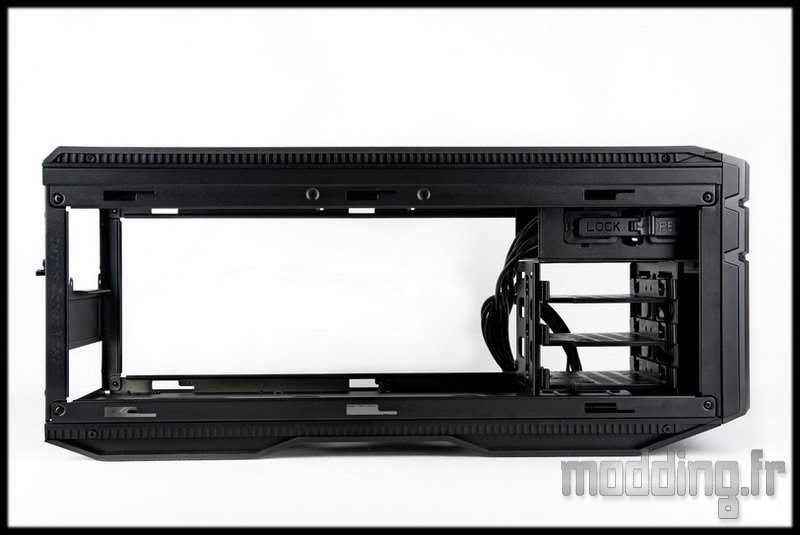

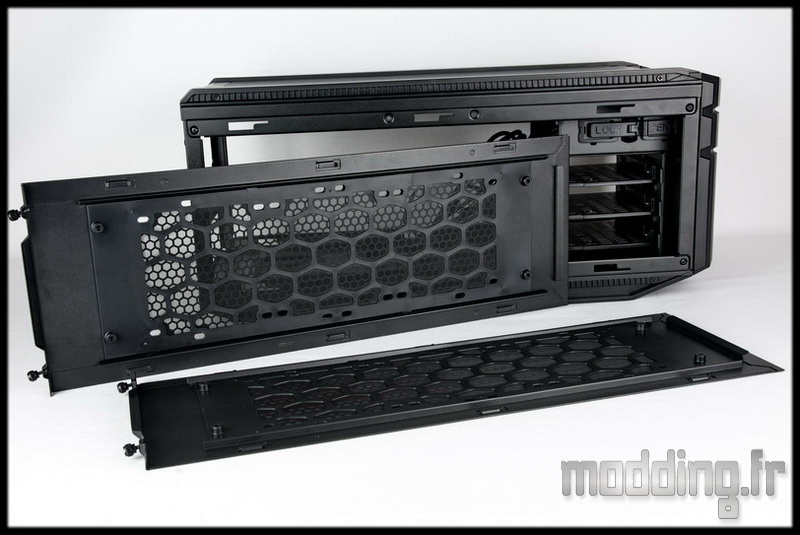

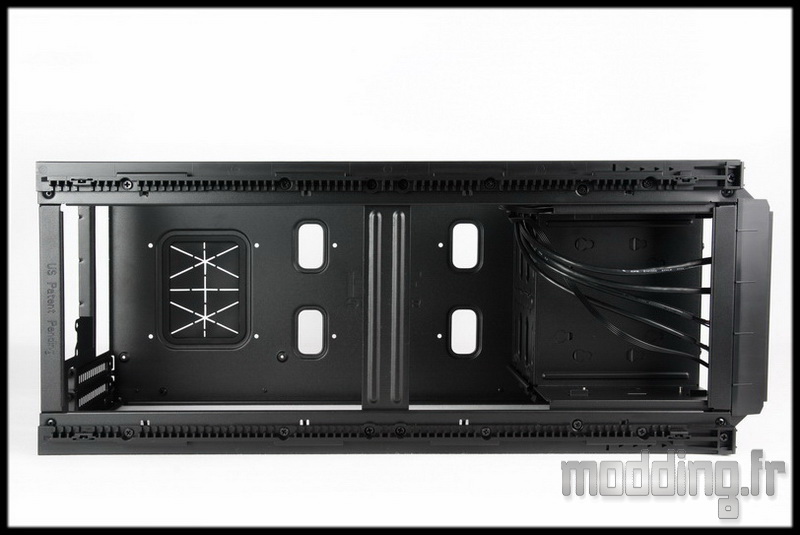

Une fois les portes retirées, le 915R semble extrêmement aéré voire vide…

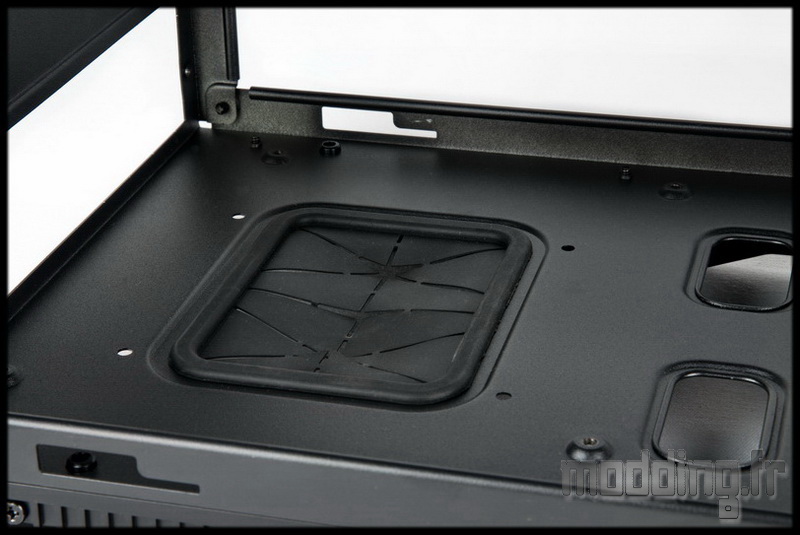

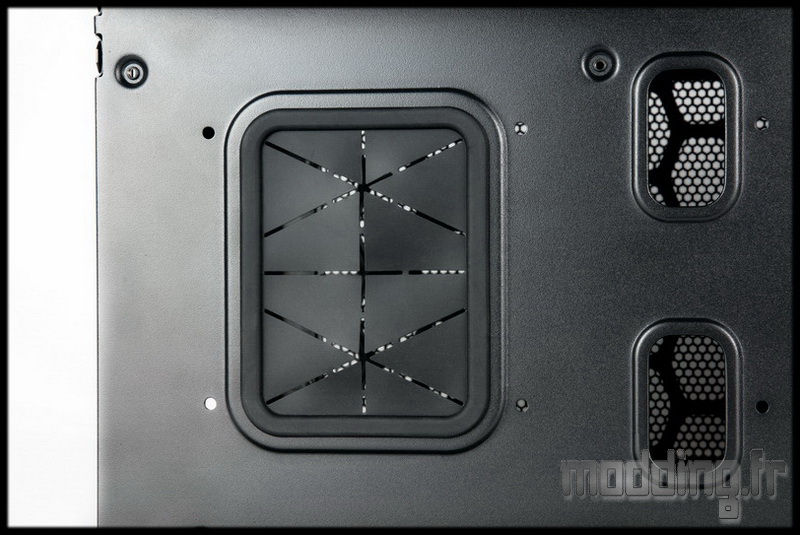

On retrouve la grande ouverture avec son grommet en caoutchouc sur la partie arrière.

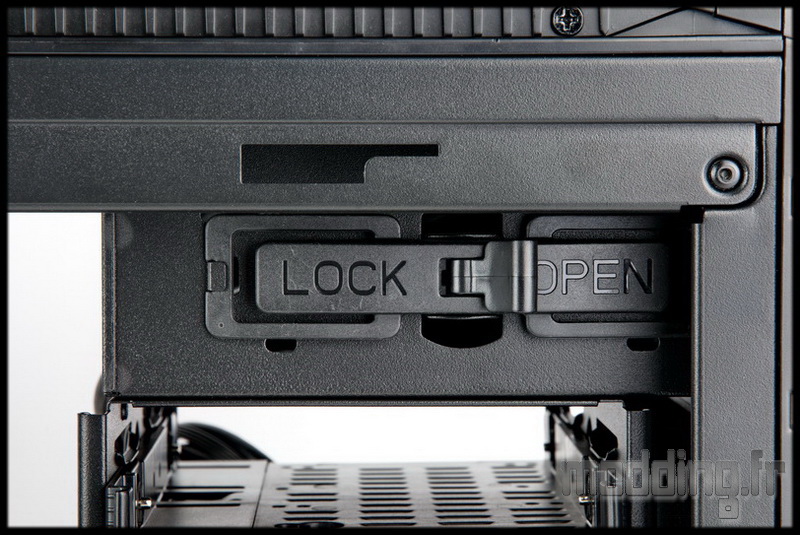

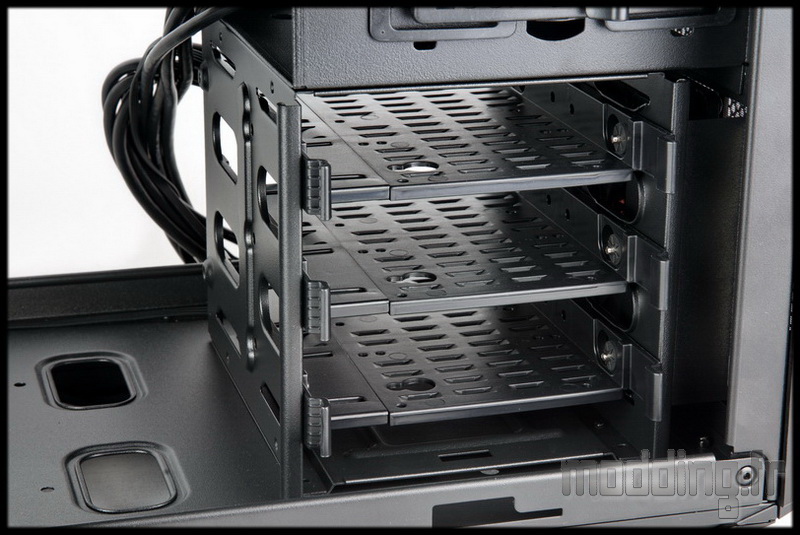

Et sur l’avant nous avons une cage HDD constituée de trois tiroirs.

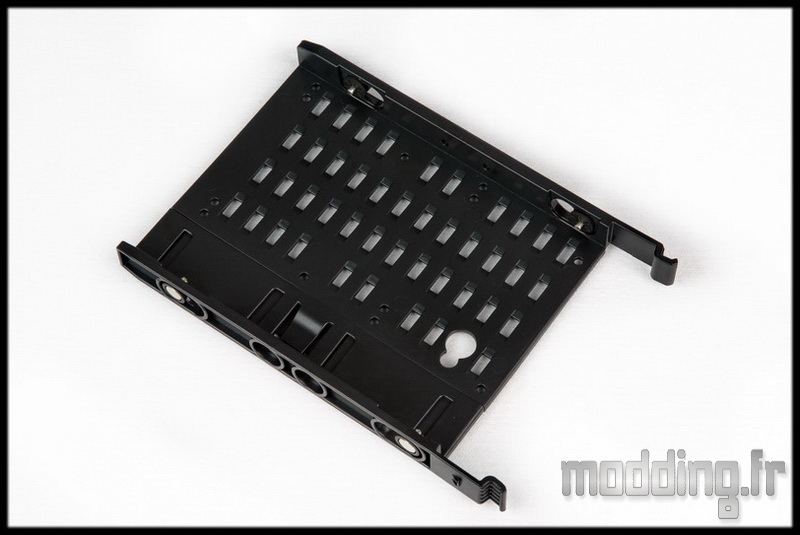

Chaque tiroir peut recevoir une unité de stockage en 3.5″ ou en 2.5″.

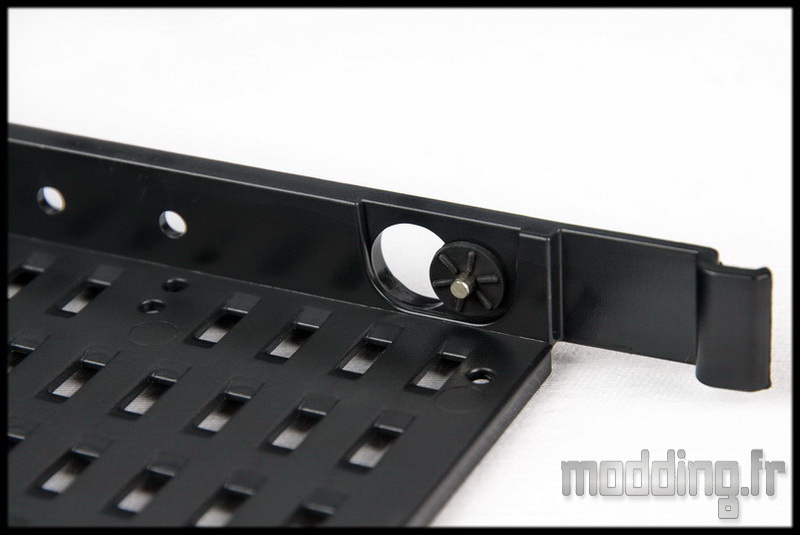

Il intègre plusieurs trous pour la mise en place du 2.5″ avec une fixation classique par vis.

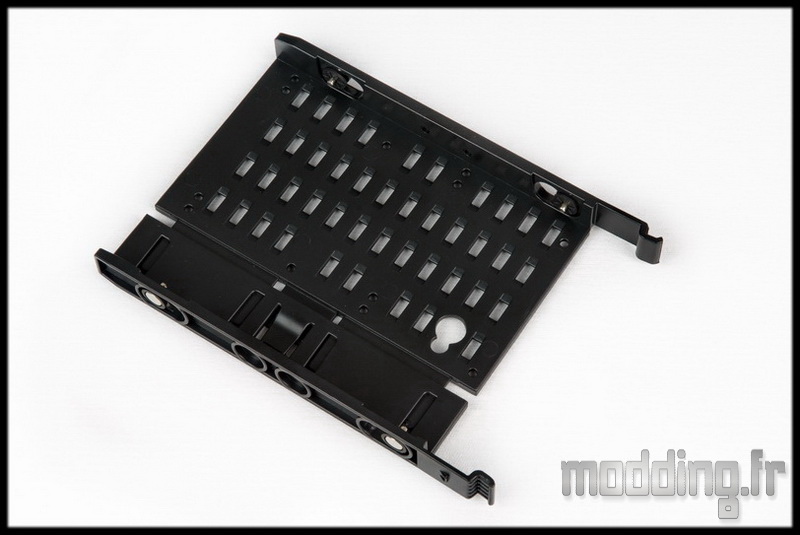

La fixation du disque dur en 3.5″ se fait sans outils.
Le tiroir s’écartant pour faciliter sa mise en place.
De petits ergots métalliques montés sur silentbloc viendront fixer le disque dur.
Du coté de la baie 5.25″, nous avons un système de fixation sans outil avec une prise en charge du lecteur optique par deux ergots avant et arrière, ce qui permettra de fixer aussi un rheobus.

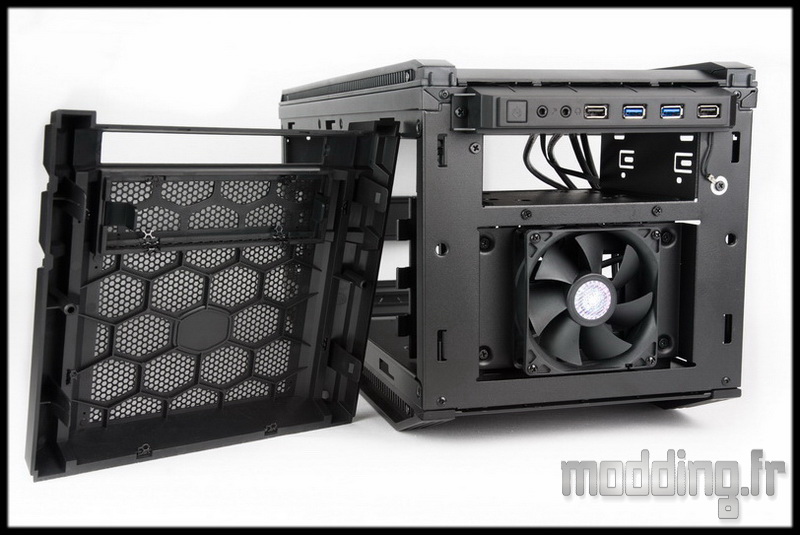

La façade se dé-clipse facilement. La grille Mesh est aussi filtrée.
Derrière, on a un emplacement pour ventilateur en 92 mm et l’on voit que le panneau frontal est simplement fixé par deux vis (+ celle de la masse), détail important comme nous le verrons par la suite.

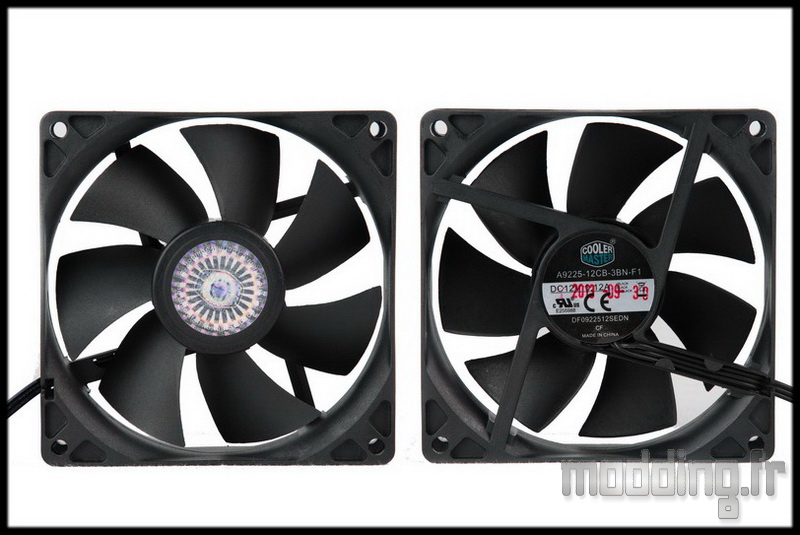

Un ventilateur en 92 mm prend position dans l’emplacement prévu à cet effet.
Nom de code : A9225-12CB-3BN-F1.
Une façade filtrée, deux portes latérales filtrées…
…Et le dessus itou!!! ça va respirer sereinement…

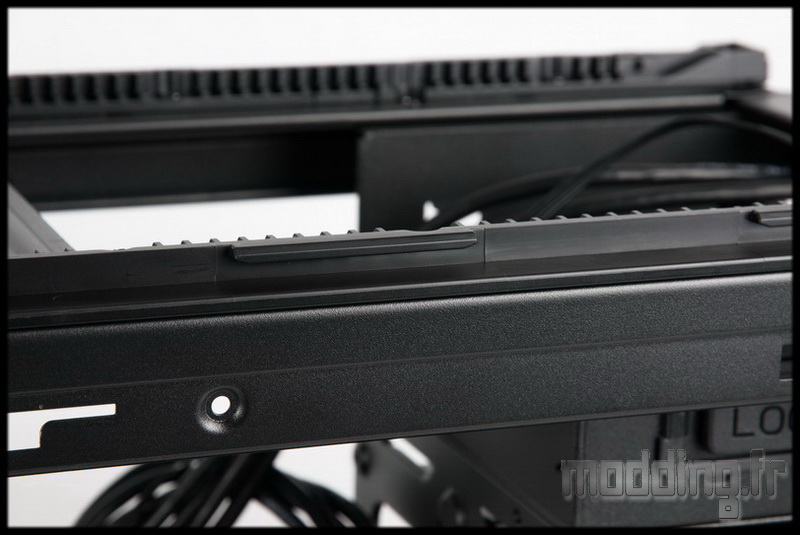

Le top est maintenu par 4 vis et un système de rail plastique. Il se retire en le faisant glisser vers l’arrière du 915R.

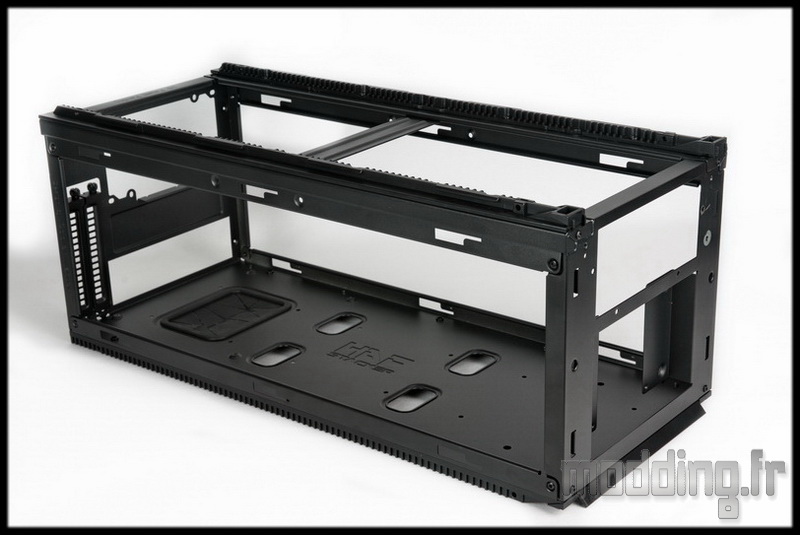

Une fois retiré, la vue du dessus ne laisse voir qu’une barre métallique de renfort.
Par contre, point de fixation ou emplacement de ventilateur à ce niveau…

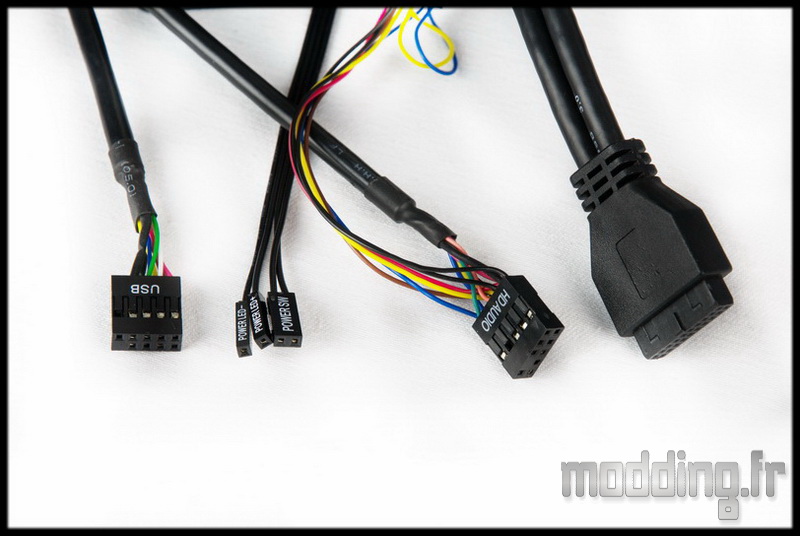

Un coup d’œil sur la connectique du panneau frontal avec des câbles noirs tout comme la prise USB 3.0.

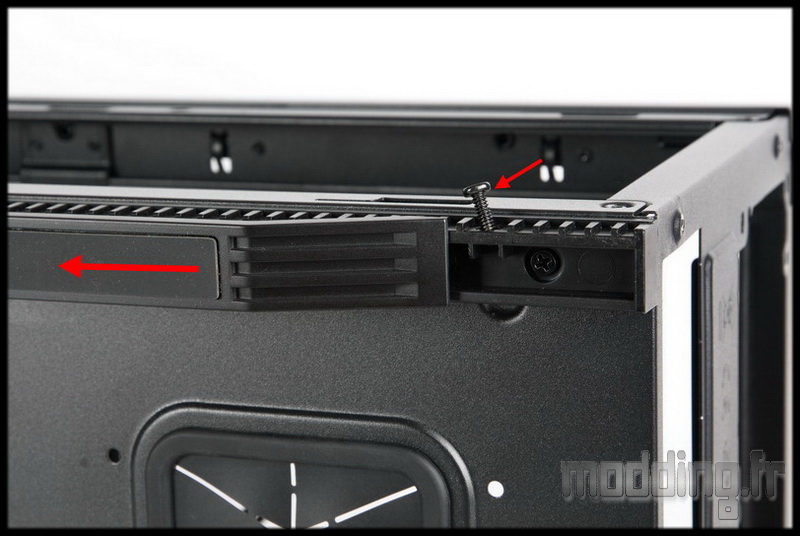

Tout comme le top, les pieds sont fixés par 4 vis et un système de rail. Mais contrairement au top, les pieds se retirent en les faisant glisser vers l’avant du 915R.

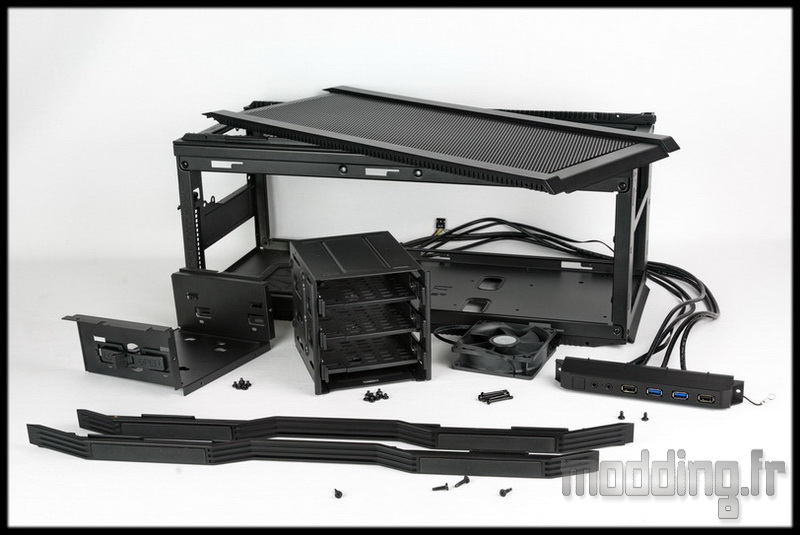

Voilà le 915R dévêtu de tout ses accessoires!
C’est là qu’entre en jeu le concept modulaire du HAF Stacker 935. Nous verrons plus bas que le 915R peut ainsi avoir plusieurs fonctions au sein de la tour.
La petite photo de famille! ouistiti…
Avant de voir les différentes fonctions du 915R nous allons nous attarder sur la partie principale du HAF Stacker 935.
Page suivante….
