Les caractéristiques :
Le packaging annonce la couleur : noir, un peu de noir et encore un soupçon de noir…
En gros, si vous êtes un fan du RGB, ce n’est pas ce modèle qui vous ravira et nous vous conseillons le modèle ACE.
La MEG Z490 Unify se relève nettement plus sobre, cependant nous verrons que la carte mère dispose de prise RGB et aRGB afin d’alimenter un arsenal de bande de LED multicolore.
Sur le dessus de la boite, une large photo dévoile la carte mère éclairée par un spot mettant en évidence les reliefs engendrés par les différents dissipateurs.
Tandis que le logo MSI se positionne dans le coin en haut et à gauche, le nom du modèle prend place dans le coin diamétralement opposé.
Trois icônes complètent le tableau tout en mentionnant la présence du chipset Intel Z490, la compatibilité avec les processeurs Intel de 10e génération ainsi qu’avec la technologie Intel Optane.
Au dos de la boite, nous retrouvons le nom de la carte mère ainsi que la photo de cette dernière accompagnée de son système d’antenne du module WiFi.

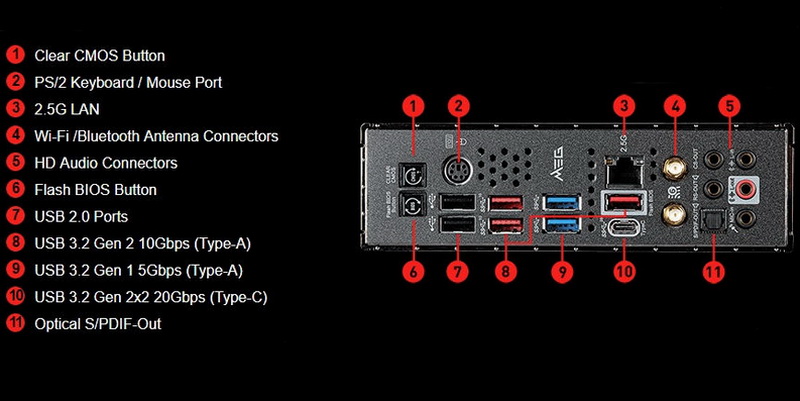

Un premier encart présente les différentes connectiques du panneau arrière de la MEG Z490 Unify.
Un second encart affiche les spécifications de la carte mère.
Les principales caractéristiques sont mises en avant sur la partie droite.
Nous mettons de côté la MEG Z490 Unify pour détailler le bundle qui accompagne cette carte mère.
Nous avons le guide d’installation sous la forme d’un livret avec un contenu entièrement en anglais. Une version multilingue est disponible sur le site MSI.
Ce livret nous renseigne notamment sur la fonction des différents composants présents sur la carte mère.

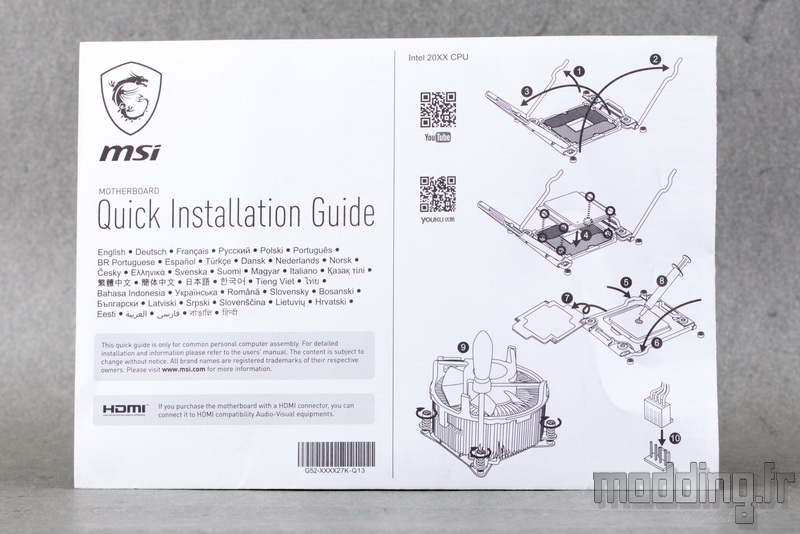

MSI fournit aussi un petit guide d’installation rapide.
Nous trouvons différents petits catalogues présentant les autres produits de la marque.
Des stickers sont aussi présents afin d’identifier les câbles Sata que l’on va connecter aux périphériques lors de l’installation de la configuration dans le boitier PC.

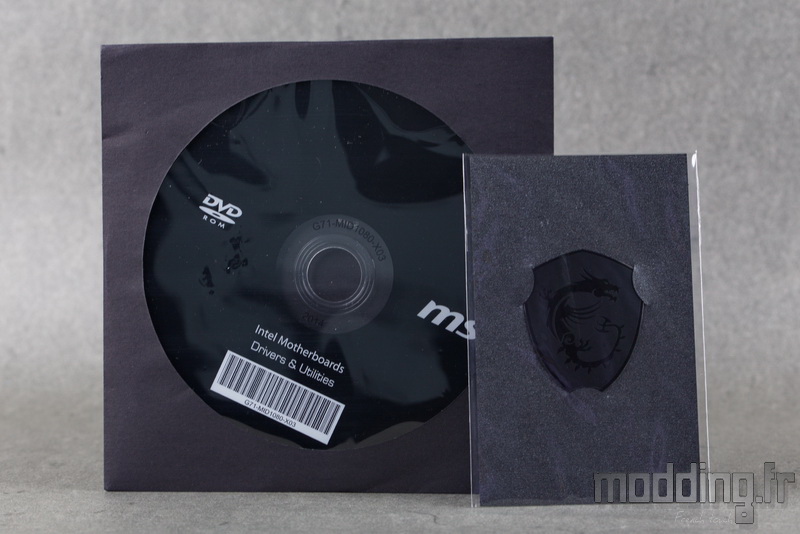

L’emblème du dragon MSI revêt sa tenue noire afin de respecter le dress code de la MEG Z490 Unify.
Nous avons le DVD des pilotes de la carte mère ainsi que des logiciels. Nous conseillons cependant de se rendre sur le site MSI afin de télécharger les dernières versions.
Nous avons ensuite toute une série de câbles rangés dans différents sachets en plastique sertis.

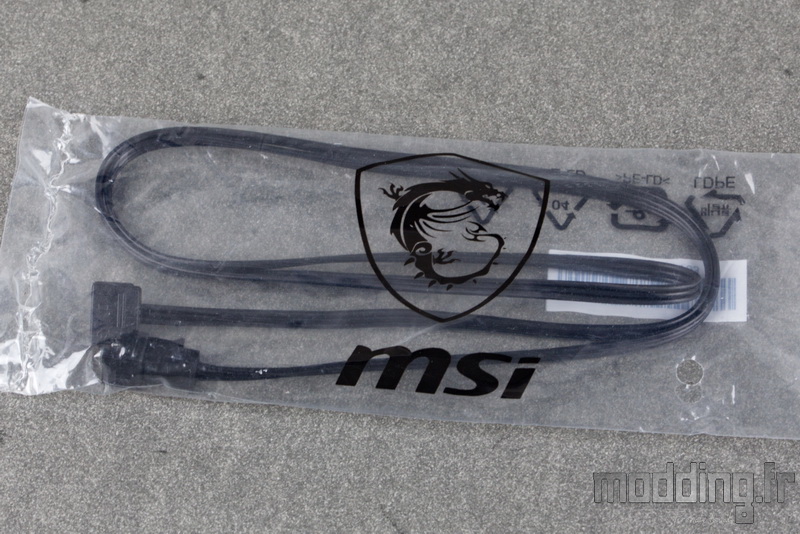

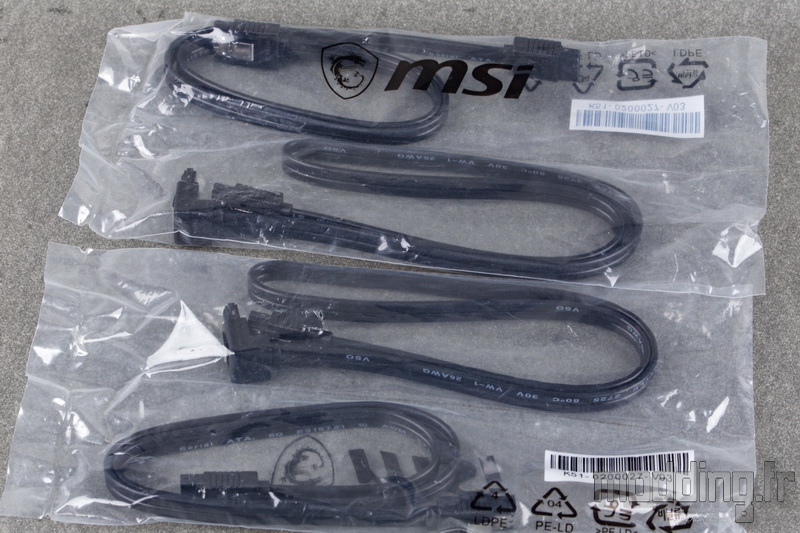

MSI fournit 4 câbles Sata dont deux d’entre eux disposent d’une prise coudée à 90° à l’une des extrémités.
La MEG Z490 Unify ne dispose pas d’un rétroéclairage RGB, mais nous avons plusieurs prises (RGB ou aRGB) au sein du PCB.

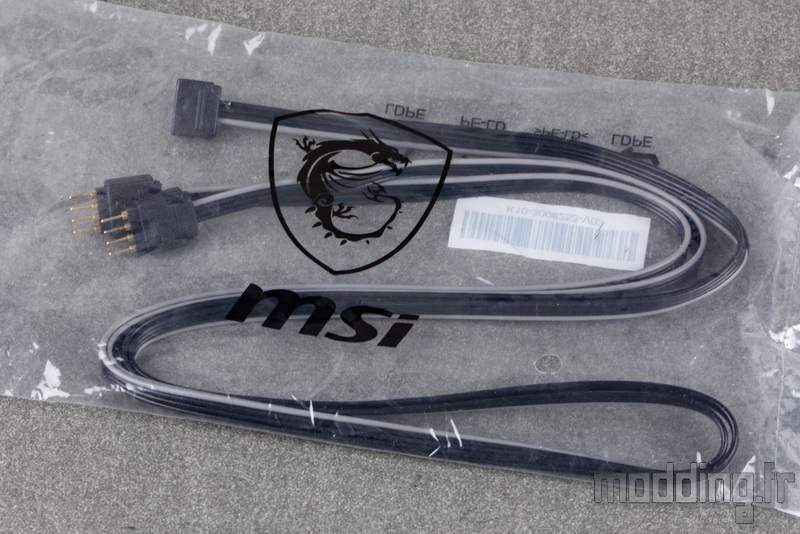

Nous avons un premier câble doublant l’unique prise RGB (12V) de la carte mère.

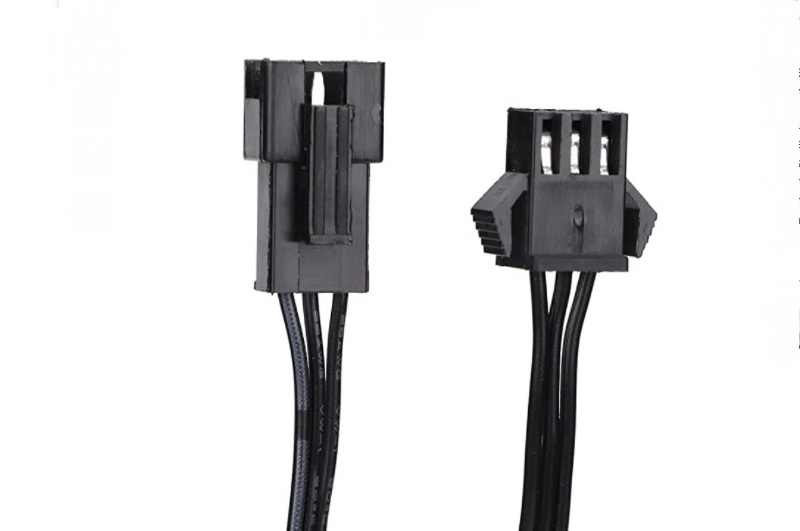

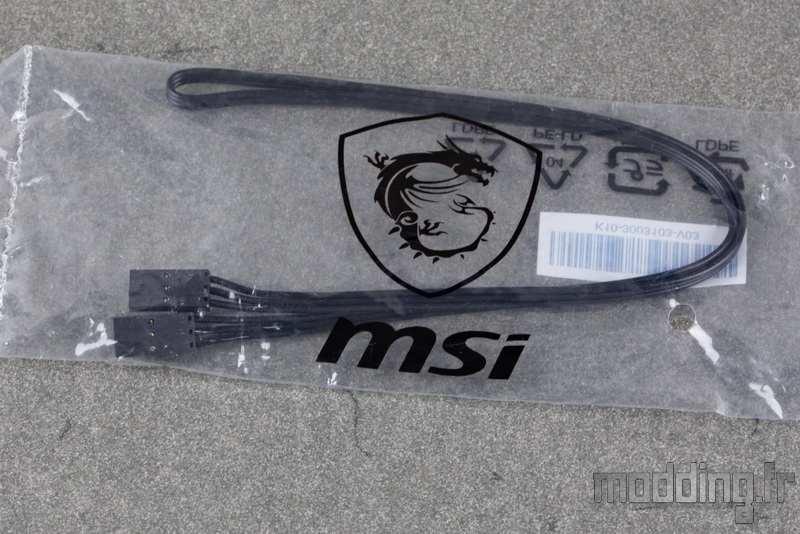

Un adaptateur permettant de connecter la prise aRGB de la MEG Z490 Unify à la connectique aRGB de certaines bandes de LED aRGB disposant d’une prise 3-pins femelle avec détrompeur.

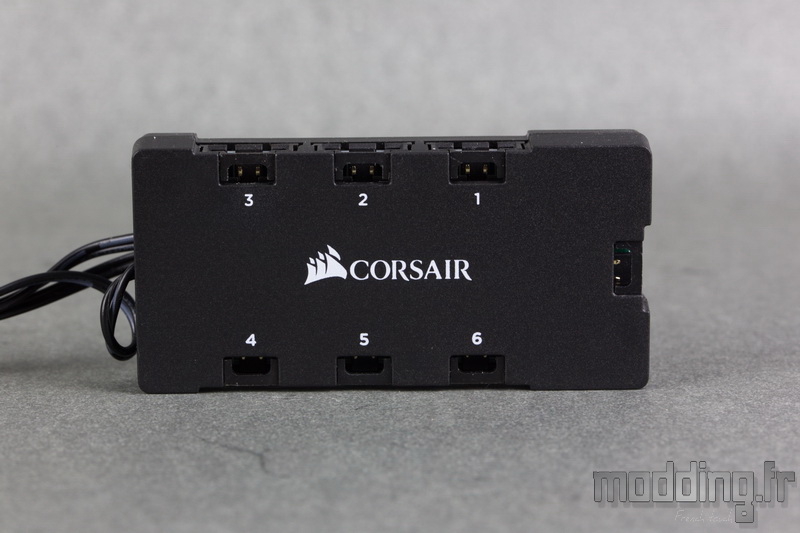

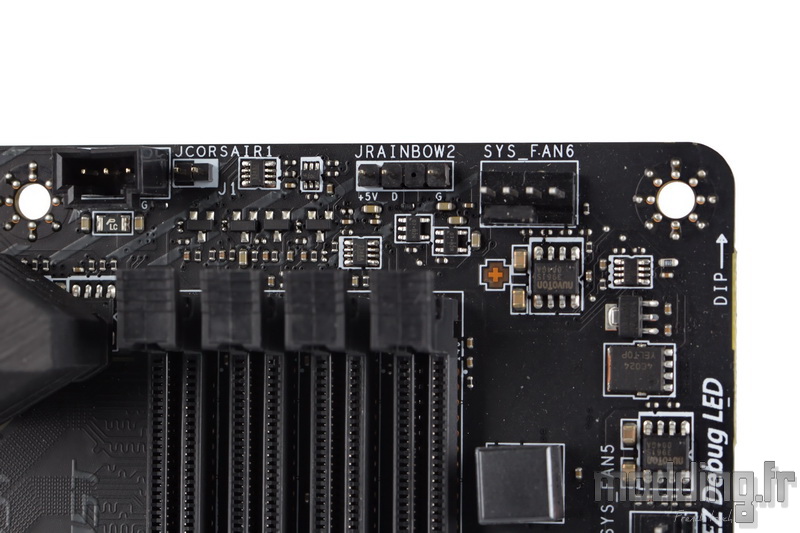

Une rallonge permet de connecter le HUB aRGB de Corsair sur la prise “JCORSAIR 1″ de la carte mère.
Ceci permet de prendre le contrôle du rétroéclairage des ventilateurs de la marque Corsair branchés sur le HUB et donc de se passer du Lighting Node Pro de Corsair.

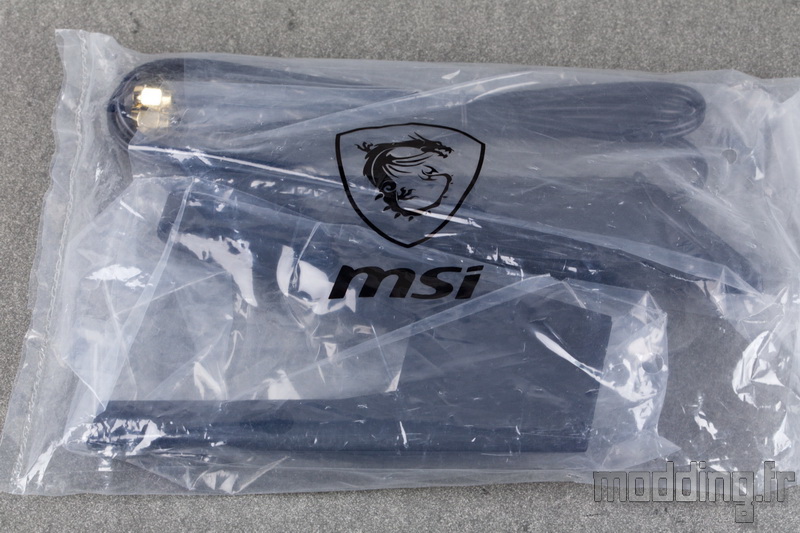

Un dernier sachet renferme l’antenne WiFi que l’on connecte sur les sorties du module WiFi présent sur la MEG Z490 Unify.

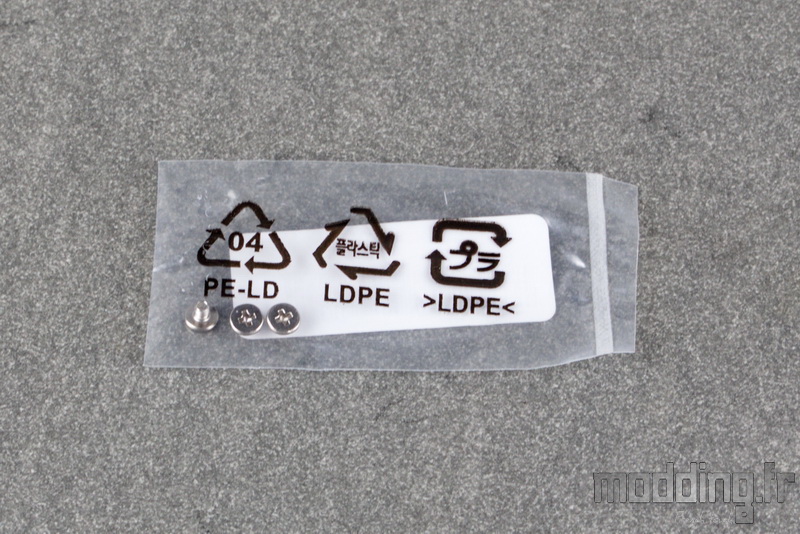

Nous finissons par trois petites vis afin de fixer des SSD au format M2.
On note l’absence de l’I/O Shield !
Nous verrons que ce dernier est directement intégré à la carte mère.
Les spécifications :
| CPU |
10th Gen Intel® Core™ and Pentium® Gold /Celeron® processeurs sur Socket LGA 1200 |
| Chipset |
Intel Z490 |
| Mémoire |
– 4 slots de mémoire DDR4, jusqu’à 128 Go
– DDR4 – 4400 MHz+ (OC)
– Architecture Dual Channel
– Support Intel Extrême Memory Profile (XMP)
– Support non-ECC et un-buffered mémoire. |
| Ports PCI-e |
– 3 ports PCIe 3.0 x16 (2 du CPU et 1 du PCH)
– mode 16/0/4 ou 8/8/4
– 2 ports PCIe x1 (du PCH) |
| Stockage |
Chipset Intel Z490 chipset :
– 6x SATA 6Gb/s ports (1)
– 3x M.2 slots (Key M)
M2_1 support PCIe 3.0 x4 et SATA 6Gb/s (2242/ 2260/ 2280/ 22110) (1)
M2_2 support PCIe 3.0 x4 et SATA 6Gb/s (2242/ 2260/ 2280) (2)
M2_3 support PCIe 3.0 x4 (2242/ 2260/ 2280)
Intel® Optane™ Memory Ready3(1) : SATA #2 est désactivé lorsqu’un M.2 SATA SSD occupe le M2_1 slot.
(2) : SATA #5 et SATA #6 sont désactivés lorsqu’un M.2 SATA/PCIe SSD occupe le M2_2 slot. |
| USB |
Intel Z490 chipset :
– 4 ports USB 3.2 Gen 2 (3 type A et 1 port type C interne)
– 4 ports USB 3.2 Gen 1 (2 type A et 2 ports internes)
– 6 ports USB 2.0 (2 type A et ports internes)
ASMedia 3241 Chipset :
– 1 port USB 3.2 Gen 2×2 type C |
| Audio |
Realtek ALC1220 Codec + ESS SABRE9018Q2C Combo DAC :
– 7.1-Channel High Définition Audio
– Supports S/PDIF output |
| Réseau |
Realtek 8125B 2.5G |
| WIFI & Bluetooth |
Intel AX201 :
– support 802.11 a/b/g/n/ac/ax, MU-MINO Rx- WiFi 6
– Bluetooth 5.1, FIPS, FISMA |
