Contrôle de la ventilation :

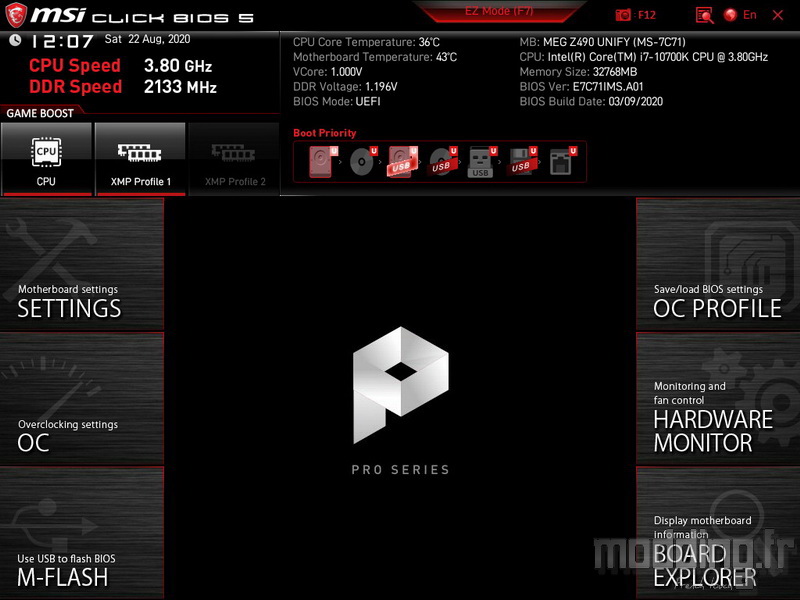

Nous cliquons sur l’onglet “Hardware Monitor” (mode Advanced) pour accéder au panneau du contrôle de la ventilation de l’ensemble des ventilateurs connectés sur les différentes prises Fan de notre MEG Z490 Unify.
Ces dernières sont affichées en haut et à droite de l’interface.

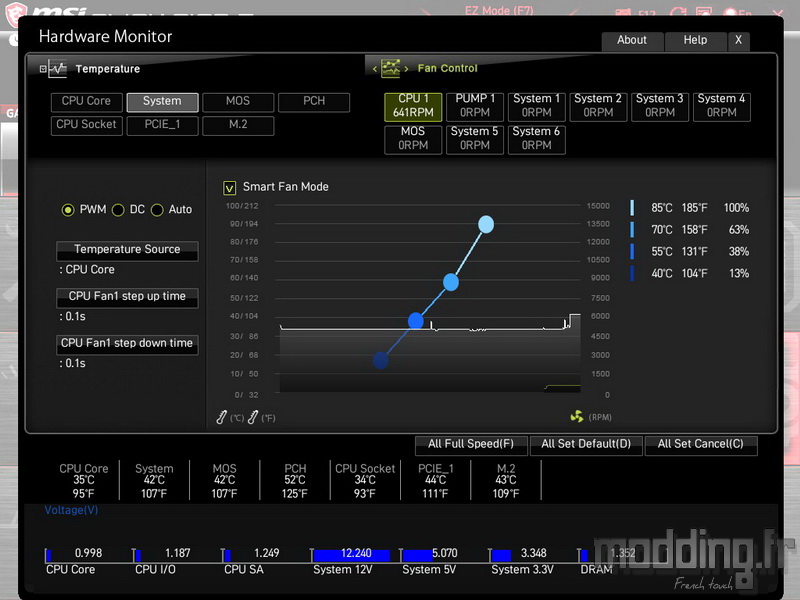

Au centre, nous avons la courbe de la vitesse du ventilateur basé sur la température avec 4 points de réglages, pour peu que l’option “Smart Fan Mode” soit cochée.
Sur ce graphique apparait aussi la courbe de température correspondant à l’un des composants que l’on peut sélectionner dans le coin en haut et à gauche de l’interface.
Dans la partie basse est affichée la température instantanée de chacun de ces composants en °C et en °F.
Nous avons aussi un affichage de diverses tensions.

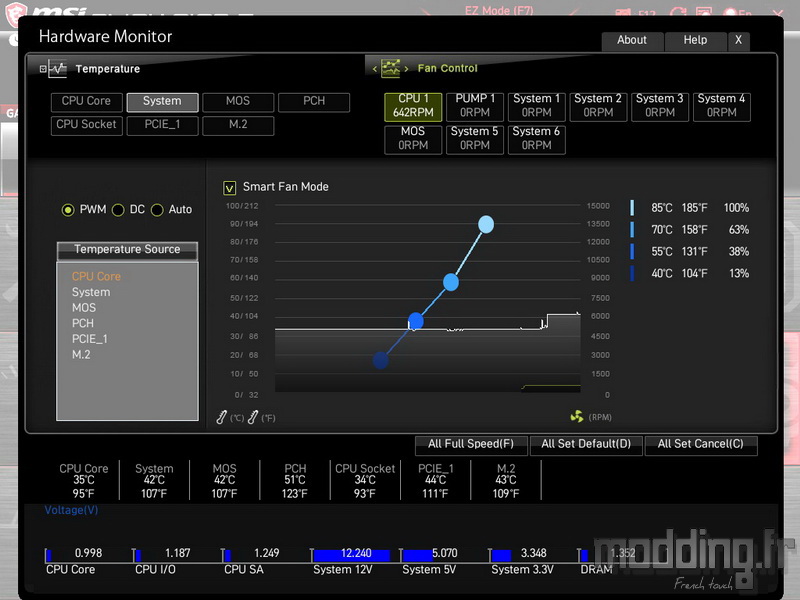

La courbe de ventilation peut se baser sur la température de l’un des 6 composants présents dans la liste déroulante “Temperature Source”.

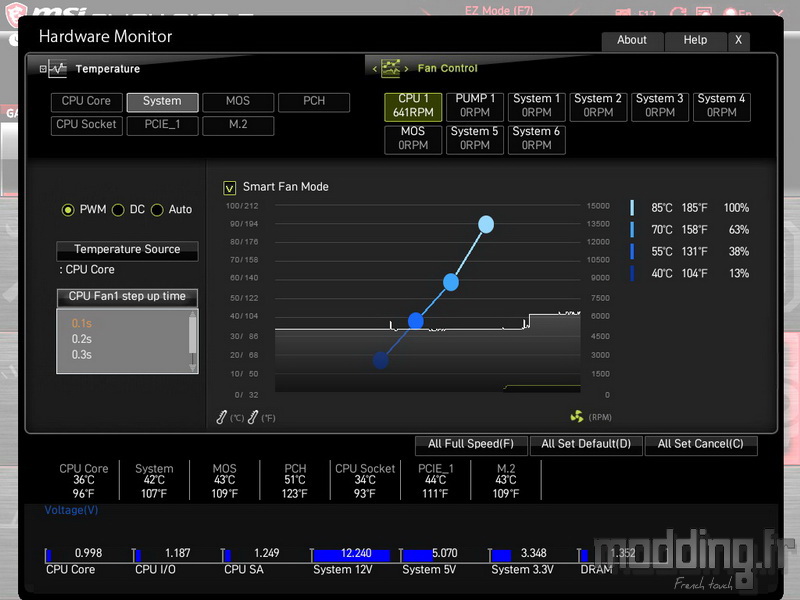

Nous pouvons aussi définir le temps de réaction dans l’augmentation de la vitesse de rotation du ventilateur…

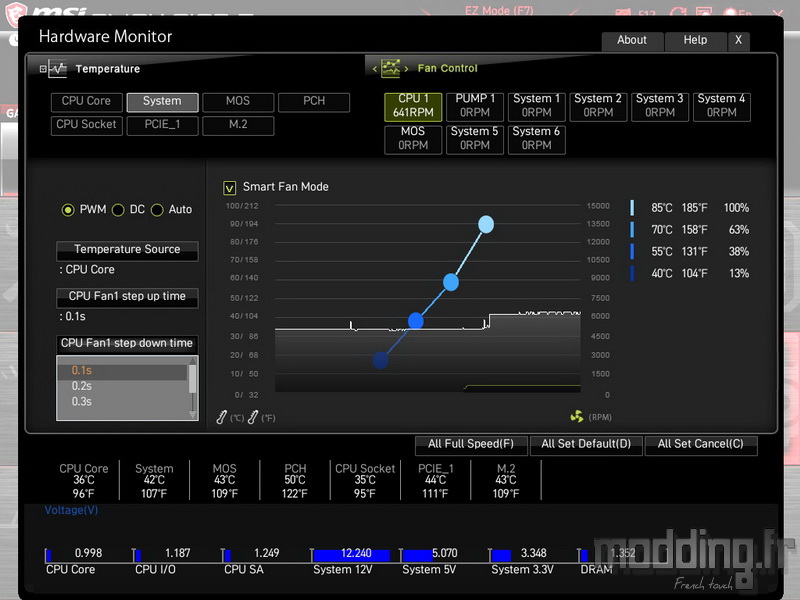

… Tout comme dans la diminution de la vitesse de rotation.

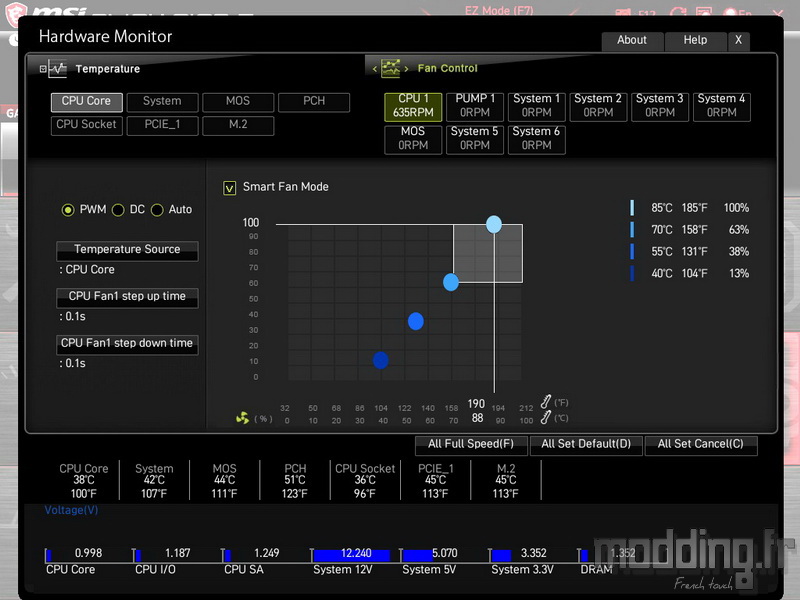

En cliquant sur l’un des points de la courbe et tout en maintenant le clic en place, nous allons pouvoir définir la position dudit point en projetant la vitesse de rotation sur la température du composant sélectionné.
Cette sélection du composant est indépendante d’une prise Fan à l’autre, cela permet de peaufiner l’ensemble de notre ventilation au sein du boitier.

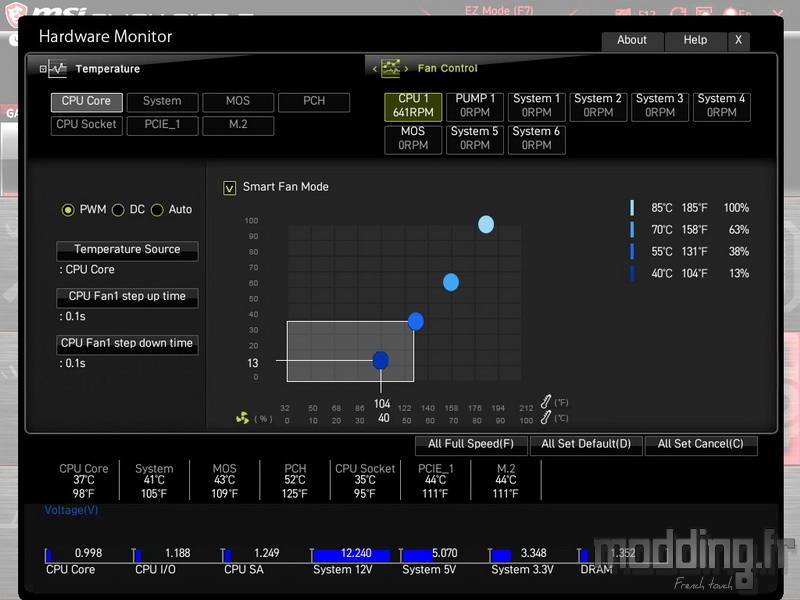

Dans la partie droite de l’interface sont reportées les valeurs de chacun des 4 points de la courbe.

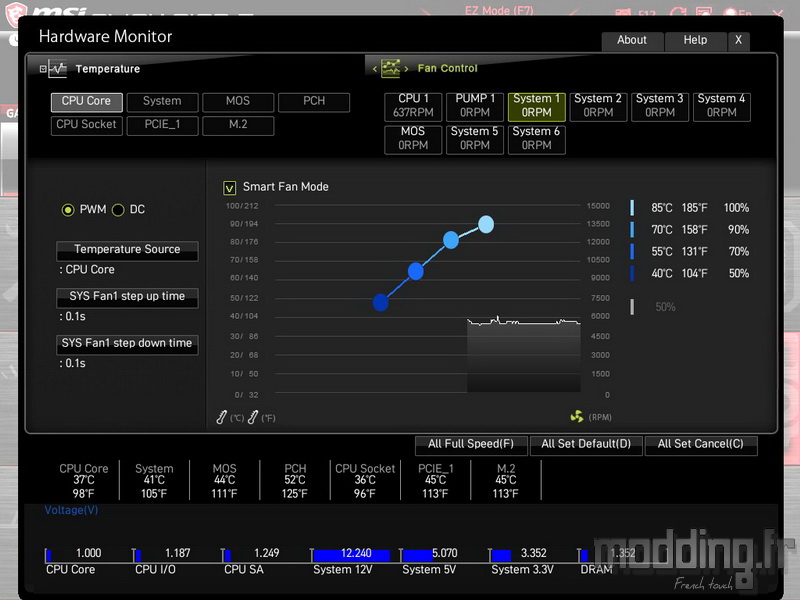

Dans le mode PWM, le ventilateur est constamment alimenté en 12 V. La vitesse est alors exprimée en pourcentage.

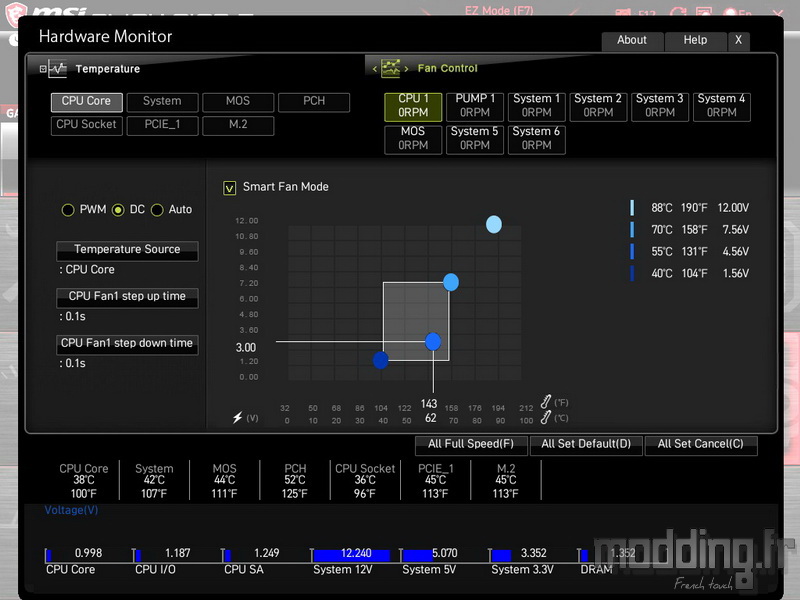

Lorsque nous branchons un ventilateur classique (non-PWM) et donc muni d’une prise 3-pins, nous basculons sur le mode DC.
Le système agit sur la tension appliquée au ventilateur afin de modifier sa vitesse de rotation. Cependant, nous devons prêter attention à ne pas appliquer une tension trop basse au risque de ne pas voir le ventilateur démarrer.

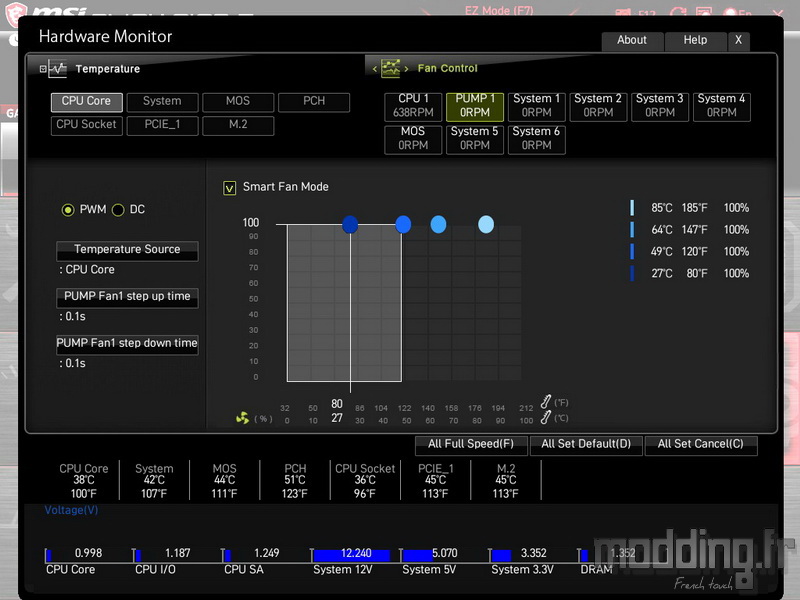

La prise dédiée à une pompe de Watercooling dispose aussi d’une courbe de vitesse de rotation.
Dans le cas d’un circuit AIO, nous conseillons de régler la courbe à pleine vitesse afin d’optimiser les performances de la pompe.
On peut jouer sur la vitesse de rotation dans le cas d’une pompe PWM d’un circuit personnalisé. Cette fonction PWM a comme avantage d’alimenter constamment la pompe en 12 V (à moins de commuter sur l’option DC).

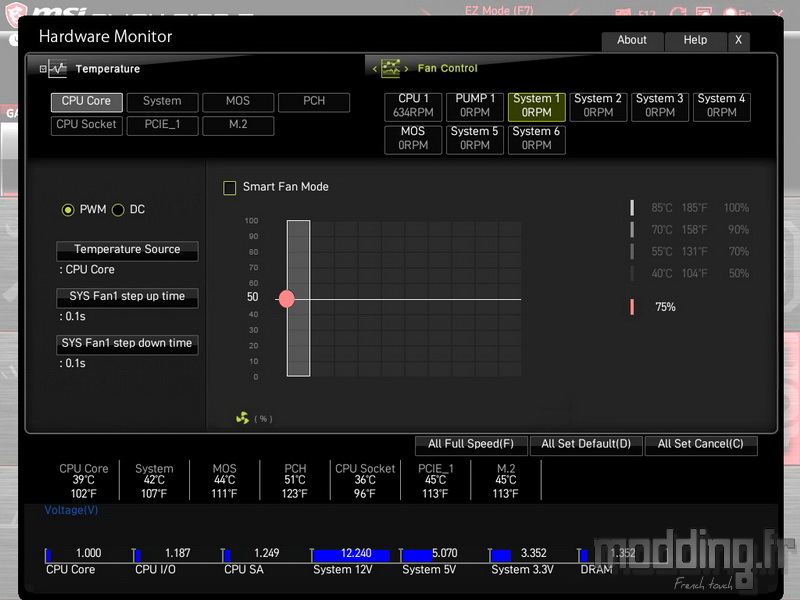

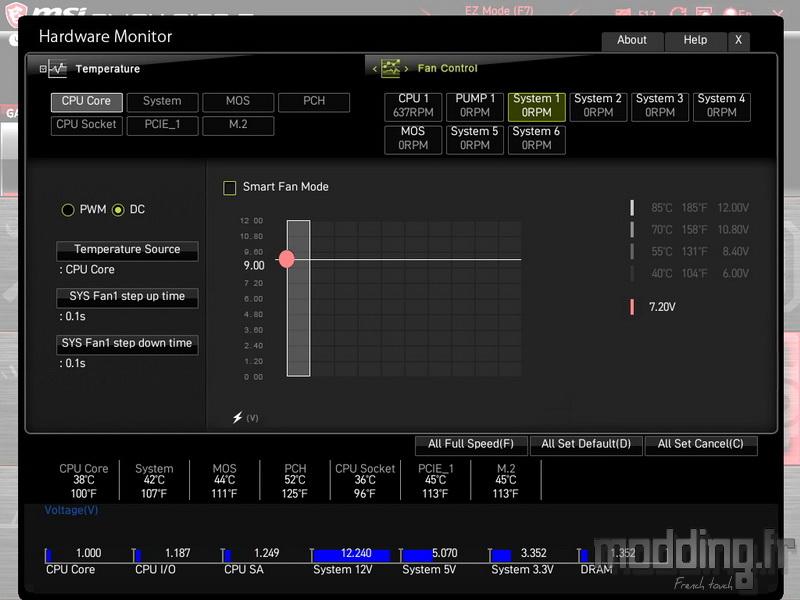

Si nous décochons l’option “Smart Fan Mode”, la courbe disparait pour laisser la place à un seul point.
Dans ce cas, la vitesse ne varie plus en fonction de la température, elle reste constante.

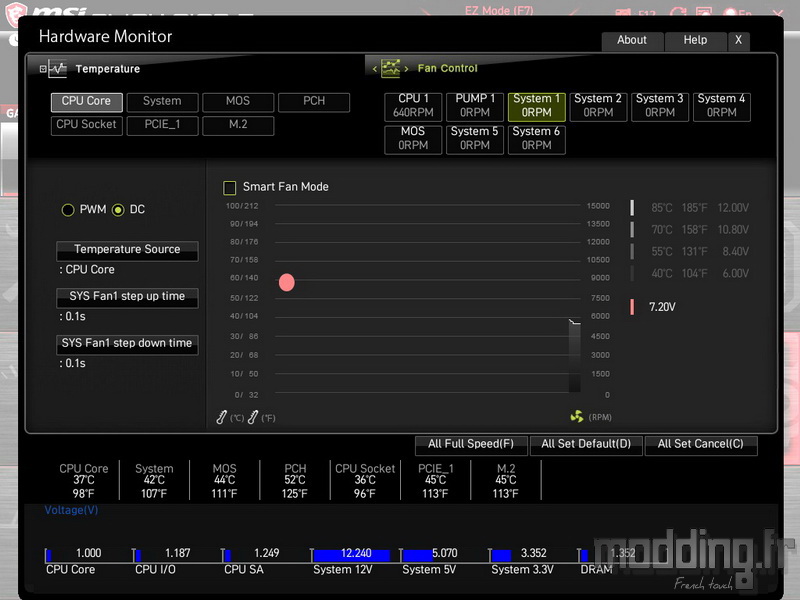

Dans le mode DC, le réglage de la vitesse s’effectue par rapport à la tension apportée au ventilateur.
Dans le mode PWM, le réglage s’effectue en pourcentage.
Nous devons cocher l’option “Smart Fan Mode” pour afficher la courbe de ventilation.
MSI propose un mode “All Full Speed” qui règle l’ensemble de la ventilation à plein régime. Nous n’avons pas de mode prédéfini, mais qu’importe, car une fois la ventilation paramétrée avec l’option “Smart Fan Mode”, nous ne devrions plus revenir sur ces réglages.
Nous avons aussi le plaisir de paramétrer la vitesse de rotation du petit ventilateur qui s’occupe de refroidir le dissipateur des mosfets.
