[TEST] Carte Graphique AMD Radeon VII

Demontage :

6 vis Torx fixent la backplate sur la Radeon VII.
Pour rappel, il n’est point besoin de la déposer si l’on veut seulement retirer le système de refroidissement de la carte.
On visualise bien les rebords pliés à 90° venant simuler une épaisseur de 2.5 mm.

La croix qui assure la fixation du radiateur sur le GPU est dotée de vis montées sur ressort.
Cependant, ce sont les branches de cette croix qui assurent la pression adéquate de la plaque froide sur le GPU.

Nous avons ensuite une multitude de vis disposée un peu partout sur le PCB qui assure la fixation de l’armature interne sur le PCB, en plus des 6 vis de la backplate.

On dévisse donc les quelque 15 vis sans oublier les deux vis du côté de l’équerre PCI.

Nous voici avec le système de refroidissement de la Radeon VII au complet.
Des pads thermiques repartis sur la face interne de l’armature assurent le contact avec les différents VRM.

Cette armature est aussi fixée au carénage par 4 petites vis Torx.
En plus de participer au refroidissement des étages d’alimentation, elle a pour rôle principal de renforcer la rigidité structurelle de la Radeon VII.

Le radiateur en lui même est pris en sandwich entre cette armature et le carénage.
Il est composé d’un seul bloc et est doté d’une multitude d’ailettes en aluminium.
Le bord inférieur de chacune de ces ailettes est replié à 90° pour assurer un total contact avec la plaque froide et ses caloducs. Cela explique le fait que l’on ne distingue justement pas la couleur cuivrée de cette plaque froide au travers des ailettes, ni même les différents caloducs.

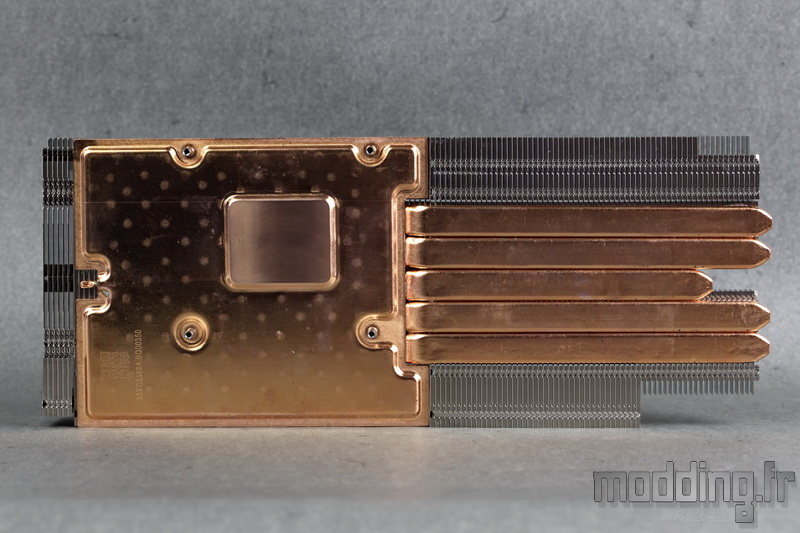

Une plaque donc totalement composée de cuivre sur laquelle viennent se greffer 5 tubes caloporteurs présentant un aspect aplati.
Nous avons un renforcement de l’épaisseur de cette plaque cuivrée au niveau de la surface en contact avec le processeur graphique.

Vu de l’extérieur, le radiateur semble épais.
Mais quand on veut ne pas dépasser deux slots en matière d’épaisseur, il faut aussi penser à la place prise par les ventilateurs. Aussi AMD n’a d’autre choix que d’ajuster la taille des ailettes au centre du radiateur.
Une véritable excavation d’aluminium s’offre à notre regard.

Heureusement que le carénage ne couvre pas le bord des pales, ce qui permet aux ventilateurs de projeter aussi le flux d’air sur les côtés et ainsi souffler sur le bord des ailettes du radiateur.

Le carénage en aluminium présente une épaisseur d’environ 2 mm.
Le câblage issu de la ventilation est clairement bien rangé grâce à un dispositif constitué de petites plaques retenant les câbles en place.

Une prise 2-pins est reliée au câble qui vient alimenter la LED chargée d’éclairer le cube “R”, ainsi que…

… La bande de LED positionnée à l’arrière des lettres RADEON.

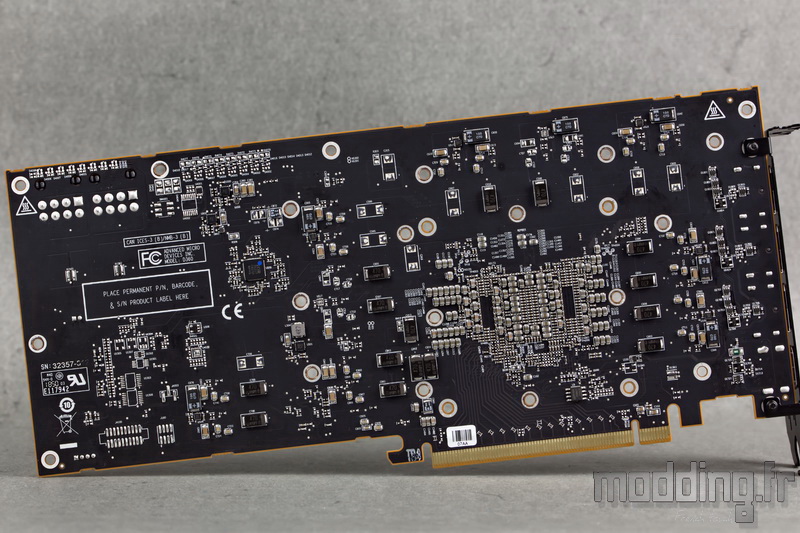

Le PCB de la Radeon VII.
Il diffère quelque peu des PCB des cartes graphiques que nous avions eu le loisir de tester en raison de l’absence des puces mémoires généralement positionnées autour du processeur graphique.

Avec le GPU Vega, les puces mémoires font directement partie de la structure du GPU.
Nous voici avec le fameux Vega 20 qui équipe la Radeon VII.

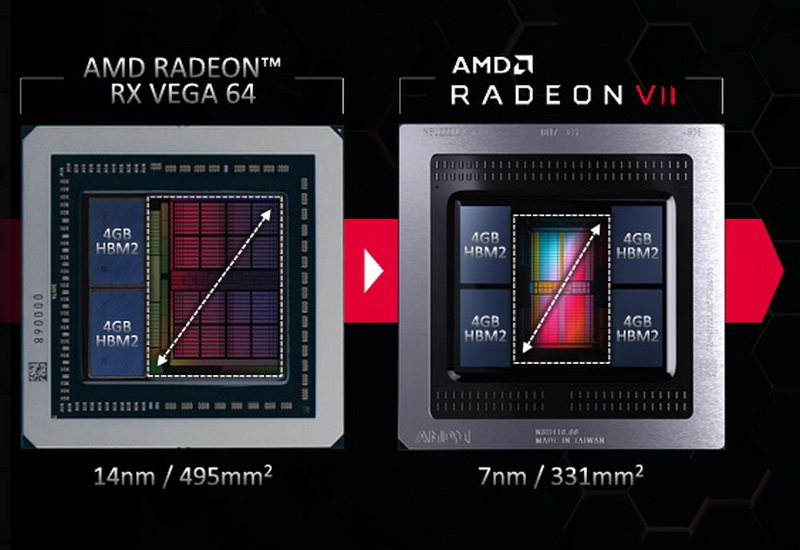

La puce Vega 20 bénéficie d’une nouvelle finesse de gravure portée à 7 nm.
De ce fait, la surface de son Die prend nettement moins de place la puce Vega 10 présente dans la RX Vega 64 et gravée en 14 nm.
AMD en profite pour doubler la capacité mémoire, en passant de 8 Go à 16 Go. Il s’agit d’une mémoire de type HBM2.
En doublant le nombre de pile HBM2, on double la largeur du bus mémoire par rapport à Vega 10 et nous passons de 2048 bits à 4096 bits.

Cela permet de doubler la bande passante en affichant 1024 Go/s soit 1 To/s.
Ceci n’est rendu possible que par le fait de disposer de 4 piles HBM2 au lieu de 2 piles.
En plus d’obtenir une réduction de la taille du Die, diminuer la finesse de gravure permet aussi d’augmenter les fréquences d’horloge tout en réduisant la consommation d’énergie dédiée à cette tâche.

Autour du GPU, nous avons les VRM spécifiques au processeur graphique (R19 1835).
Nous avons 10 phases en ce qui concerne la Radeon VII.
Nous remarquons la présence de 4 emplacements qui sont laissés libres. Ils sont réservés aux modèles Pro : Radeon Instinct MI50/60.

4 VRM sont dédiés à la mémoire HBM2.

A l’extrémité de la carte, non loin des 2 connectiques, 8 broches, assurant l’alimentation de la carte, nous retrouvons la prise (noire) sur laquelle vient se brancher le câble alimentant le rétroéclairage du carénage.
