Tests :
Config de test :
Niveau sonore
Les ventilateurs du Carbide 678C
Un test est effectué sur les ventilateurs du boitier :
Relevé du niveau sonore à l’aide d’un sonomètre placé sur un pied à 25 cm face au ventilateur (souffle à l’opposé).
Relevé de la vitesse de rotation à l’aide d’un rhéobus affichant le tr/min.
Le ventilateur est hors du boitier sur une cale en mousse.
Utilisation de l’alimentation Corsair HX750 Platinum en mode Hybride (ventilation off).
Les relevés se font sous différentes tensions appliquées au ventilateur, elles sont contrôlées par un multimètre.

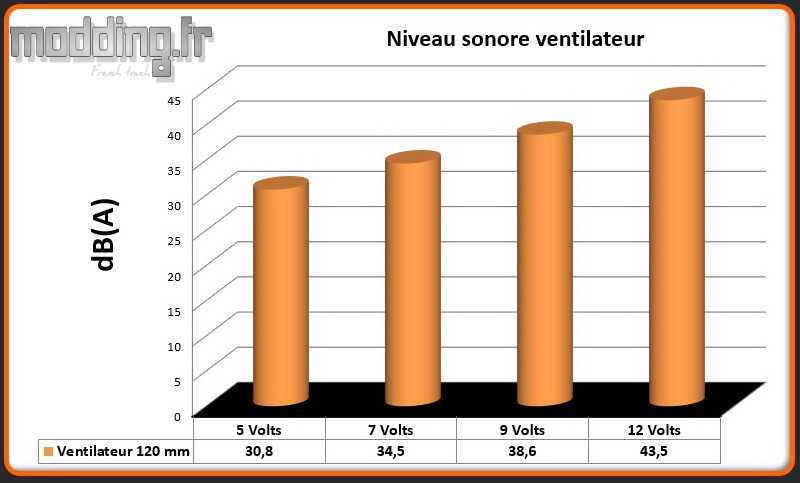

Niveau sonore

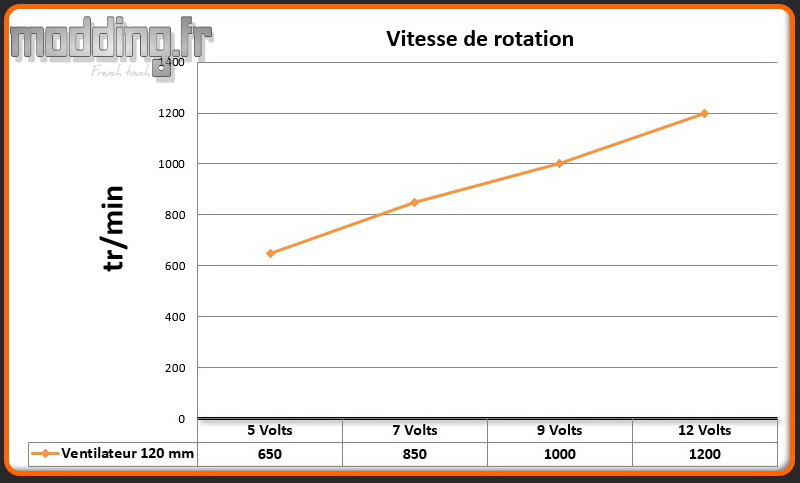

Vitesse de rotation
Pris à part, le SP140 se révèle aussi polyvalent que le boitier en lui-même. On entend par là qu’il peut donner de sa voix tout en engendrant un bon souffle, mais aussi se faire tout discret au point de ne plus distinguer le bruit engendré par le mouvement de ses pales.
Ambiance sonore
Le sonomètre est placé à deux endroits :

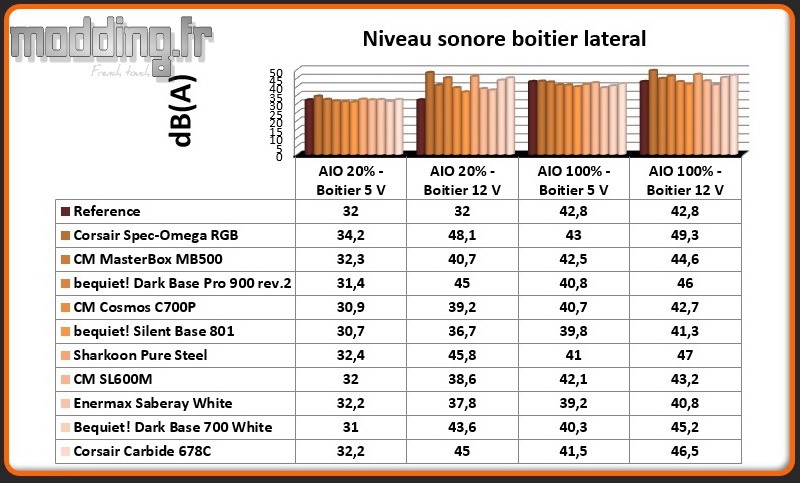

- à 25 cm de la porte latérale droite du boitier, à mi-hauteur.

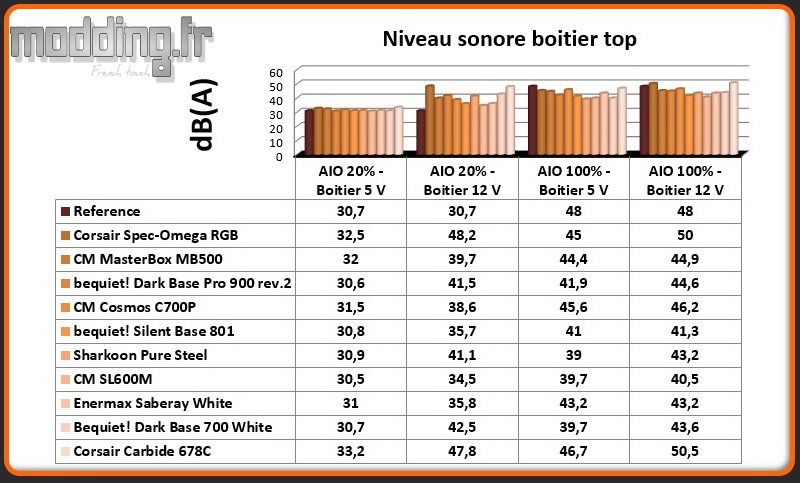

- à 25 cm du dessus du boitier.
Le relevé se fait sous diverses configurations de vitesse de ventilation :
- Ventilation boitier 5 V – Ventilation H60 20% (AIO 20% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 20% (AIO 20% – Boitier 12 V)
- Ventilation boitier 5 V – Ventilation H60 100% (AIO 100% – Boitier 5 V)
- Ventilation boitier 12 V – Ventilation H60 100% (AIO 100% – Boitier 12 V)
Le ou les ventilateurs du boitier sont branchés sur des adaptateurs Molex en 5 V et 12 V, le ventilateur de notre AIO est géré dans le bios par QFan Control.
Le boitier est fermé et placé à même le sol.
La ventilation de la carte graphique tournant par défaut (mode hybride).
Le niveau sonore de la pièce est de 30 dB(A) (le soir, à la campagne, pas un bruit…ni même une mouche! en même temps, elles bronzent à la plage….).
Pour avoir un relevé ‘’référence’’ du niveau sonore, nous avons soumis au sonomètre la config hors du boitier avec un relevé à 30 cm (pour palier à la distance dans un boitier) en position latérale et au-dessus telle que la carte mère et le H60 se positionnent dans le boitier.
Les relevés sont effectués avec le filtre supérieur en place en raison de la présence d’un ventilateur positionné en haut du boitier ainsi que du radiateur de notre H60.
Le Carbide 678C est un boitier jouant sur la polyvalence, si nous n’installons aucun ventilateur dans la partie supérieure du châssis, nous pouvons alors installer la plaque en plastique revêtue d’un isolant phonique sur sa face interne. Cela tend à bien diminuer le niveau sonore du boitier.
La colonne “AIO 100% – Boitier 5 V” permet de quantifier la filtration de la nuisance sonore issue de la configuration. Force est de constater que le filtre n’a pas la capacité de “filtrer” le niveau sonore vu que son rôle est de laisser passer l’air soufflé par les ventilateurs.
Les 3 ventilateurs présents dans le boitier peuvent aussi se faire discrets, encore plus au niveau du Top si l’on organise différemment la position des ventilateurs afin d’installer la platine acoustique.
Température
Température de la pièce et du boitier prise à l’aide d’un thermomètre digital muni de deux sondes thermocouples.
La sonde à l’intérieur du boitier est placée au niveau de la prise ATX 24 broches, à 4 cm au-dessus de la carte graphique.
Le relevé des températures de la carte mère (sonde SYSTIN et CPUTIN) et de la carte graphique se fait à l’aide du logiciel CPUID HWMonitor.
De même pour le processeur, où l’on prend une moyenne des 4 cœurs.
Le ventilateur du H60 est configuré dans le bios par QFan Control comme suit :
- 0° –> 40° = 20%
- 40°–> 55° = 20% –> 100%
- 55° et + = 100%
On effectue les relevés avec la ventilation du boitier à 5 V et à 12 V sous :
- OCCT CPU
- OCCT CPU + démo en boucle de 3D Mark Fire Strike.
Nous avons effectué le test avec la porte de la façade fermée, le ventilateur supérieur en extraction et donc le filtre supérieur en place.

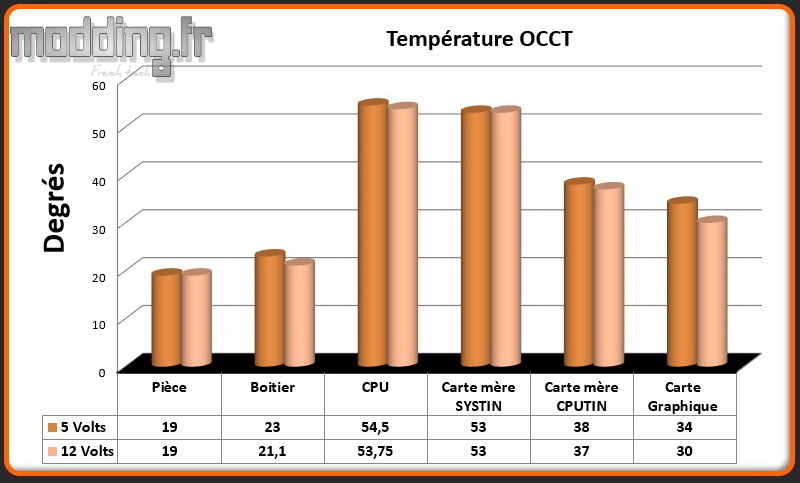

OCCT CPU

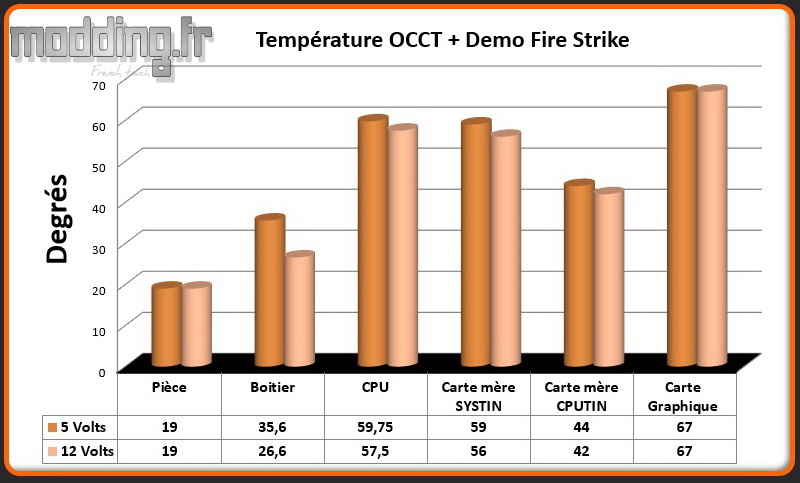

OCCT CPU + Fire Strike
Nous ne constatons que peu de changement dans les températures lors d’une session OCCT. Cela est lié en partie par la présence de trois ventilateurs au sein du boitier, mais aussi du fait des larges dimensions internes du châssis qui ne laissent pas la chaleur stagner au sein des composants.
Lorsque la carte graphique entre en action, nous avons un dégagement plus conséquent de chaleur et l’augmentation de la vitesse de rotation des ventilateurs améliore la situation, mais cela se fait au détriment du niveau sonore.
Nous allons comparer les résultats avec ceux relevés sur la configuration hors du boitier (Référence) et avec les boitiers précédemment testés embarquant cette configuration. Cela permet de comparer leur capacité à évacuer la chaleur engendrée par les composants.
Nous prenons seulement en compte les résultats du test du boitier effectué avec leurs ventilateurs alimentés en 12 V.
Les résultats sont exprimés en valeur delta, c’est-à-dire la différence avec la température de l’air ambiant.

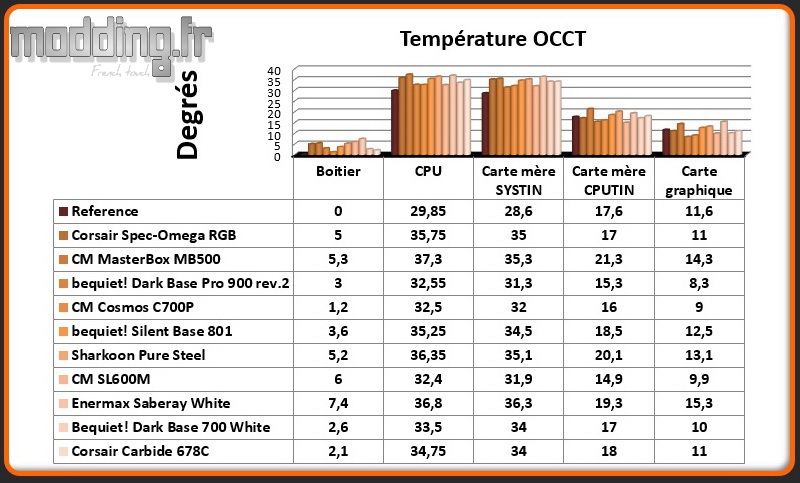

Comparatif OCCT CPU

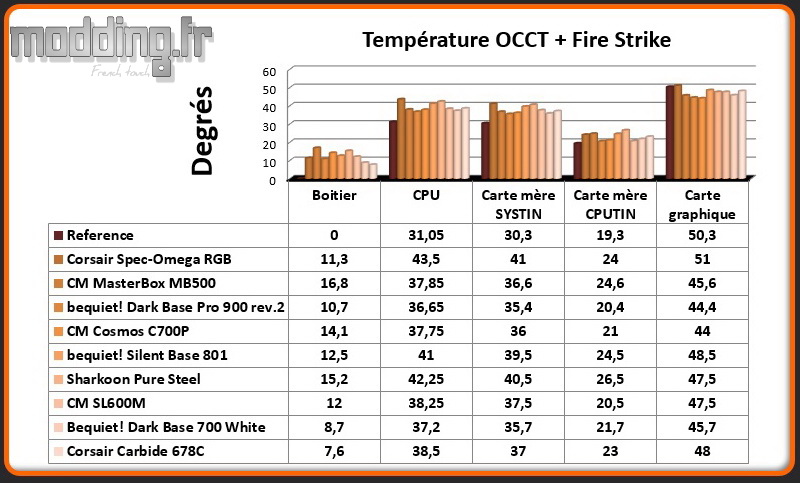

Comparatif OCCT CPU+Fire Strike
Pour rappel, la porte de la façade est restée fermée durant les différents tests.
Le Carbide 678C en raison de sa polyvalence nous propose plusieurs solutions en matière de refroidissement en fonction de ce que nous voulons obtenir au final. Soit nous privilégions l’efficacité et cela se fait au détriment du niveau sonore, soit au contraire nous privilégions le niveau sonore sachant que cela a un impact sur les performances de refroidissement.
Nous pouvons jouer sur les deux tableaux afin d’obtenir le meilleur équilibre.
En laissant la porte de la façade ouverte, le ventilateur positionné à l’avant du boitier respire nettement mieux. Le brassage de l’air à l’intérieur du châssis est plus conséquent et les composants se retrouvent mieux refroidis. Nous avons gagné 2° sur le CPU et 1° sur la carte graphique tout en prenant en compte que nous n’avons qu’un seul ventilateur à l’avant du boitier.
