Démontage :

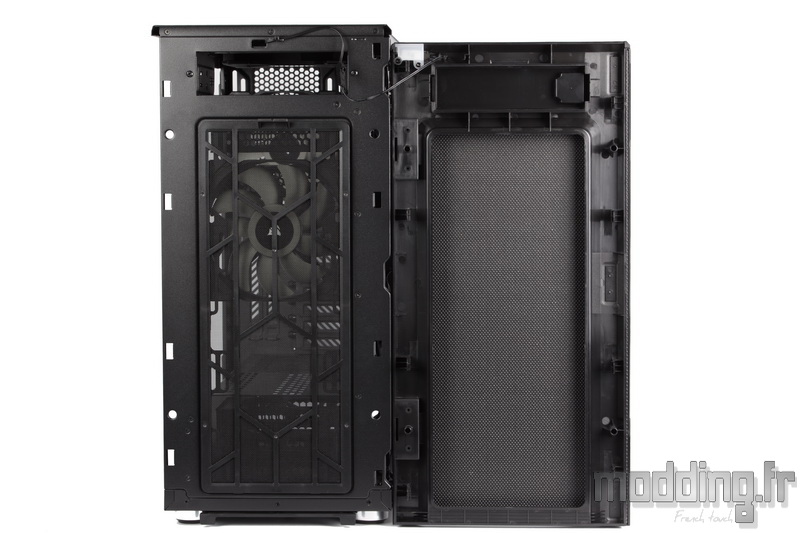

Nous entamons le démontage du Carbide 678C par la façade.
Elle est maintenue au châssis par 4 clips “languette” disposés sur chacun des bords.
On prête attention au câble qui relie la LED positionnée sur le biseau supérieur de la façade au panneau des connectiques du boitier.

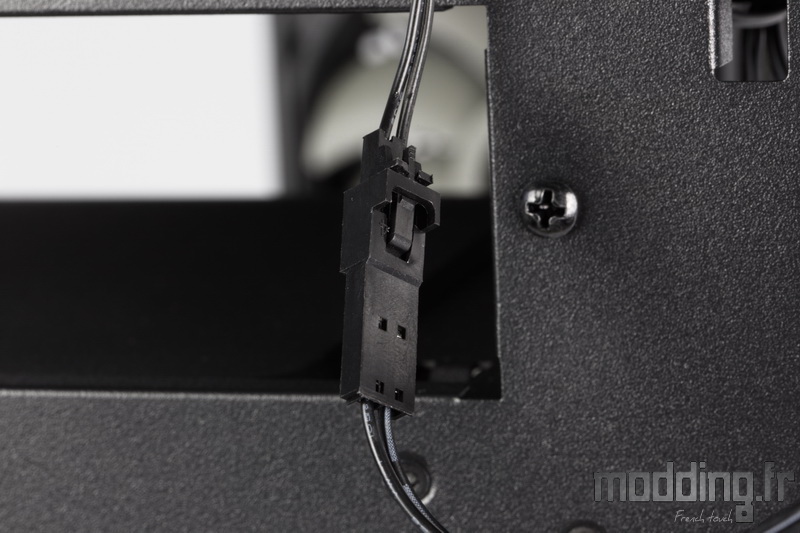

La prise est dotée d’un détrompeur afin d’éviter toute inversion de branchement.

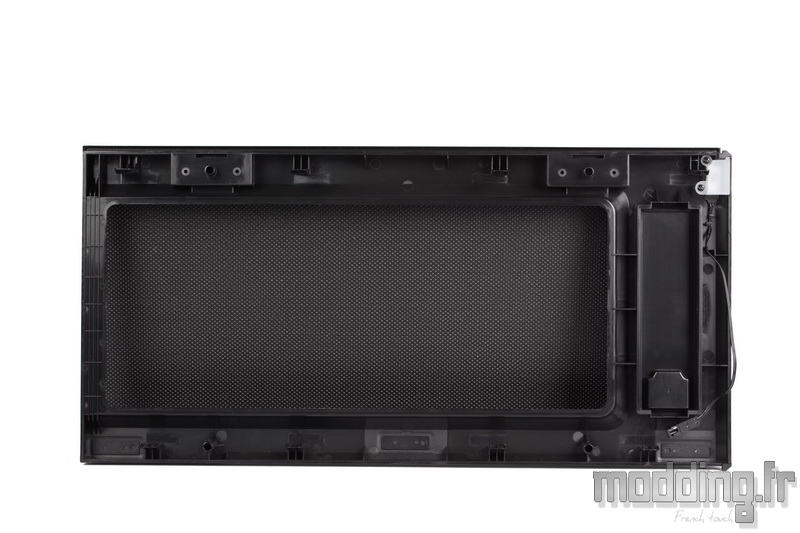

La structure de la façade est entièrement en plastique, et ce même au niveau de la porte, mais il nous semble en avoir déjà parlé…
Nous remettrons certainement une petite couche en conclusion.

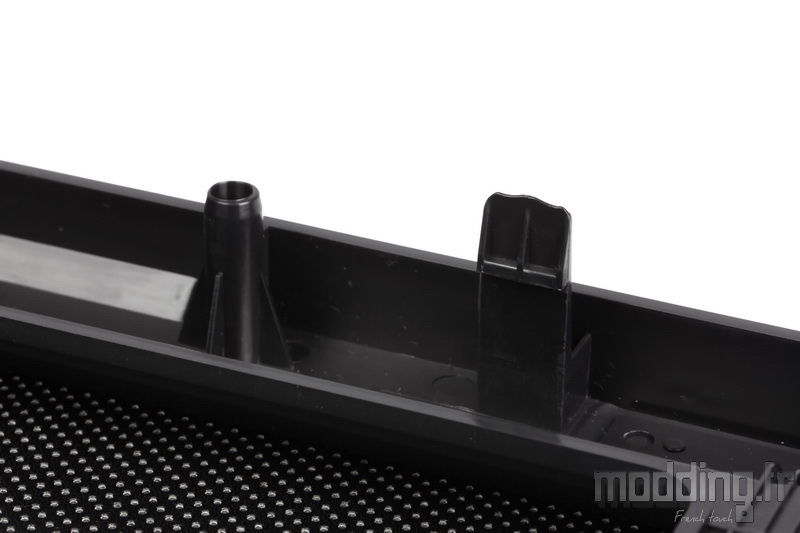

Zoom sur les clips “languette” et les bâtonnets de centrage.

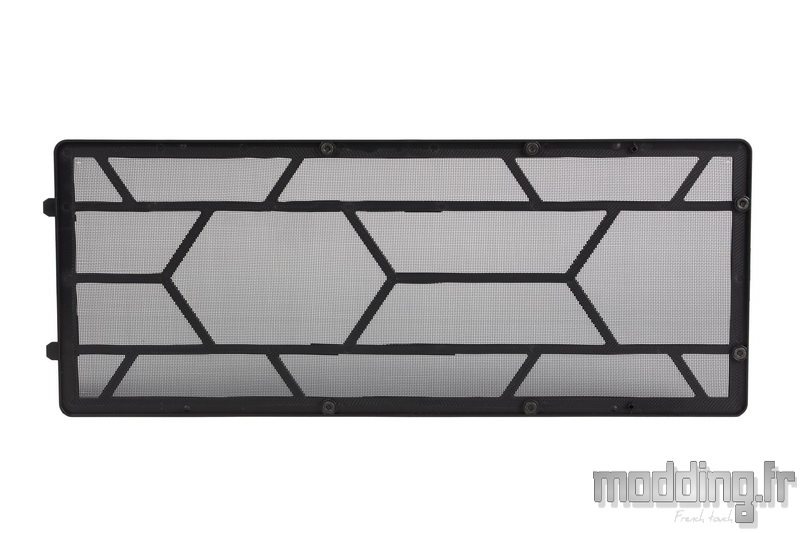

Le filtre avant du Carbide 678C.

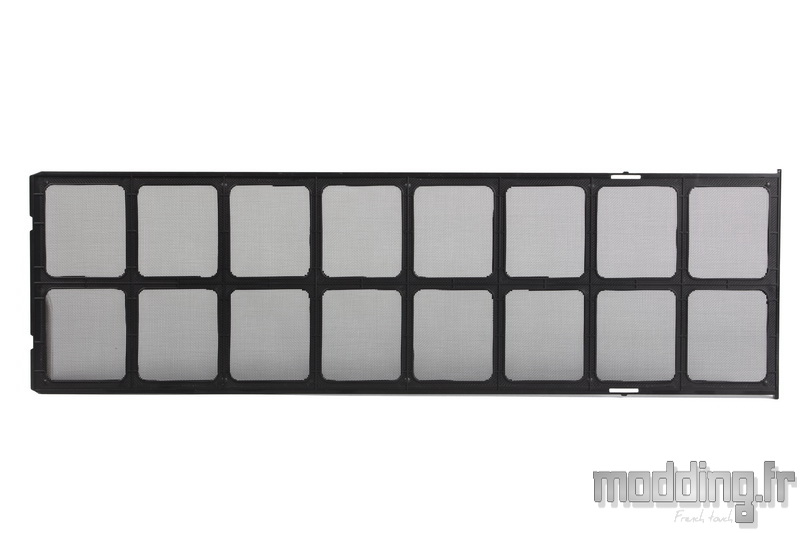

Le filtre inférieur.

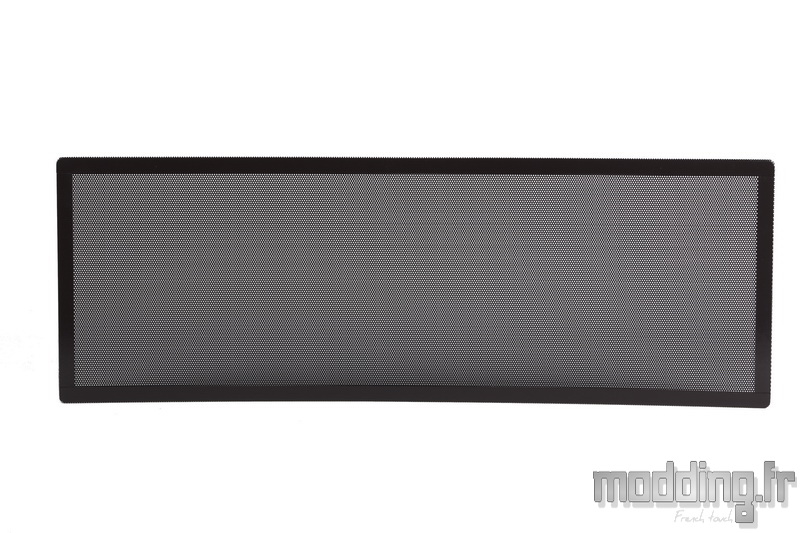

Le filtre supérieur qui peut être remplacé par la plaque pleine optionnelle présente dans le bundle, du moins si nous n’installons aucun ventilateur dans la partie haute du boitier.
La baie 5.25″ est amovible.
Elle est maintenue au châssis par deux vis dans la partie avant et une vis du côté du panneau en verre trempé.
Un jeu de deux encoches assure la fixation du bord interne de la baie. Une fois les vis retirées, nous faisons glisser la structure en acier vers l’arrière du boitier pour une dépose complète.

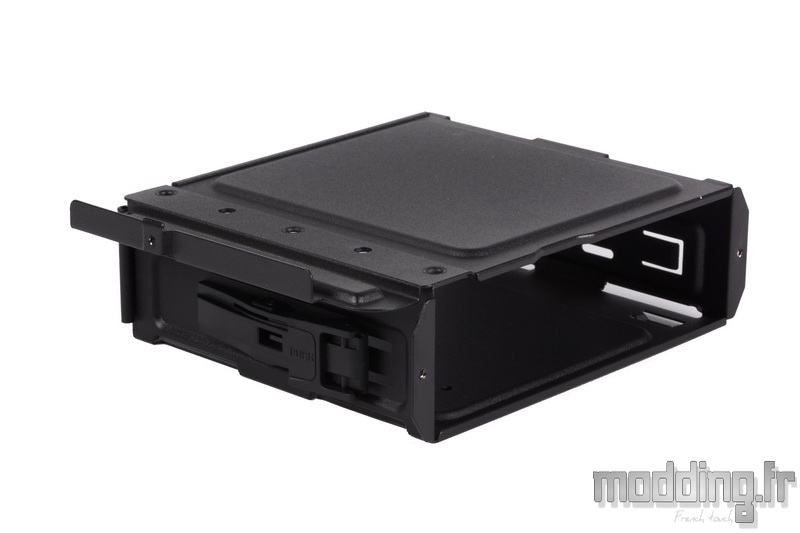

La baie 5.25″ pour les inconditionnels du lecteur optique.

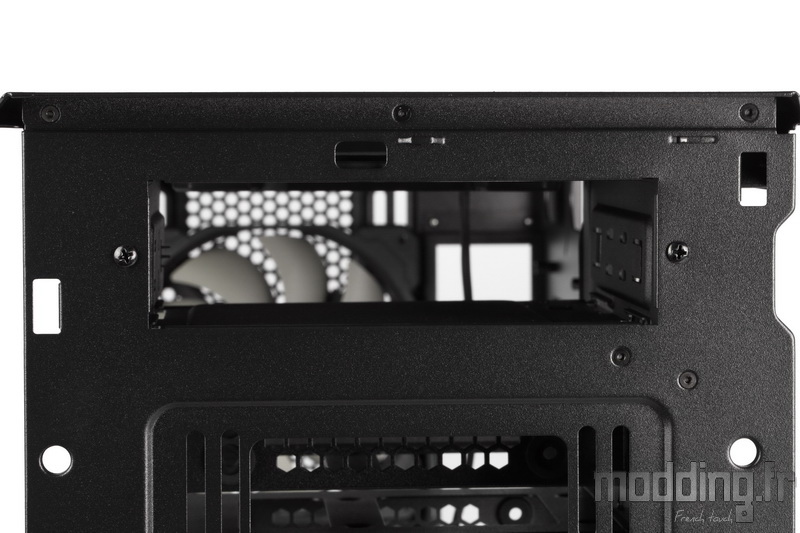

Une fois retirée, on libère la totalité des emplacements de la ventilation supérieure du Carbide 678C.

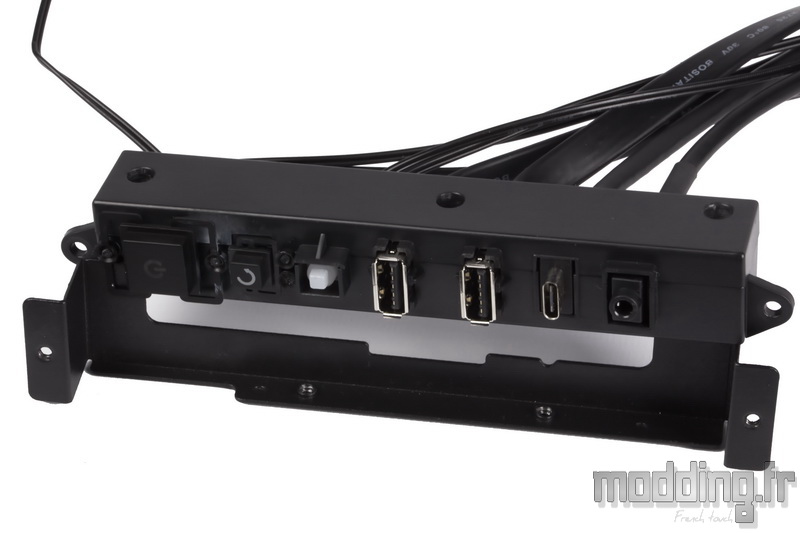

Le panneau des connectiques est fixé sur le bord supérieur du châssis par 4 petites vis à tête fraisées.

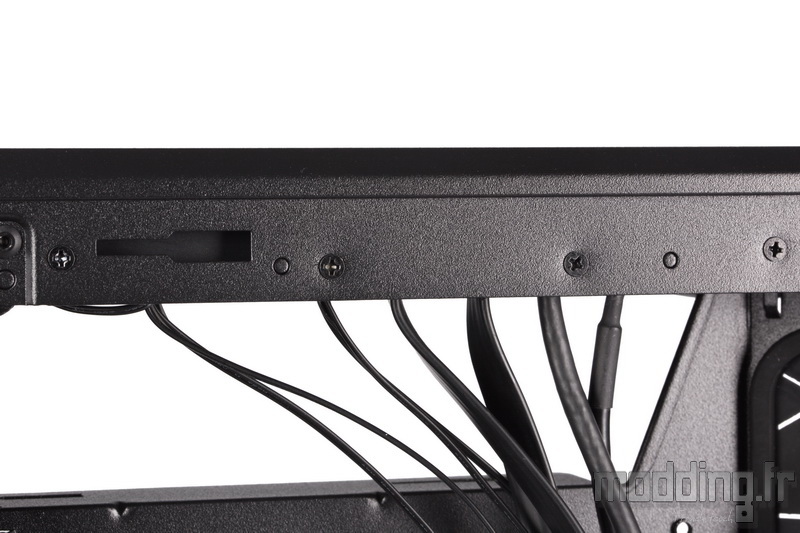

On prête attention au câble qui alimente la LED positionnée sur le biseau de la façade, car il est fixé au châssis par deux colliers Serflex.
Le module en plastique est doté de son propre châssis en acier.
Le support des deux cages HDD, positionnées sous le cache-alimentation, est fixé au châssis par 3 vis à main.

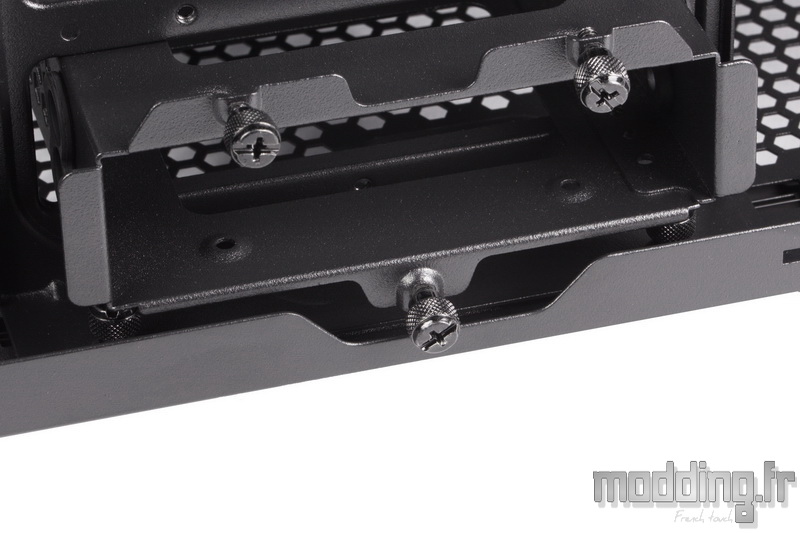

Une large encoche est réalisée sur le bord inférieur du châssis pour faciliter la dépose de la cage la plus basse.

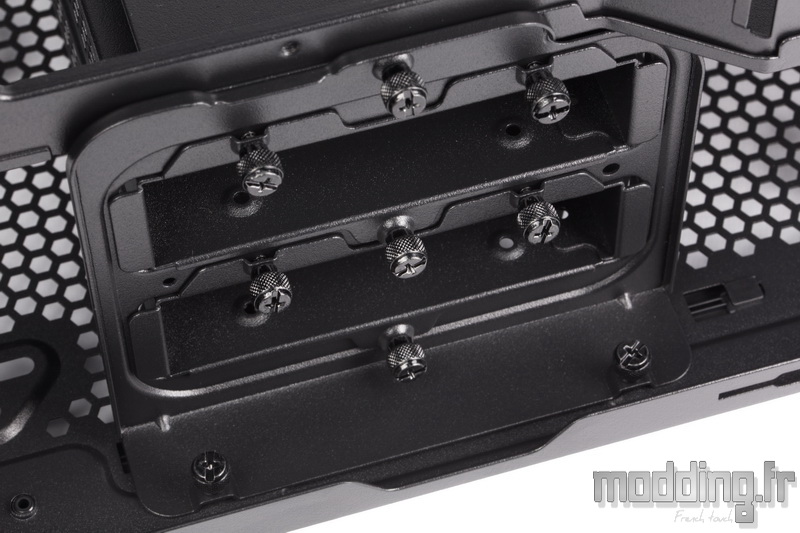

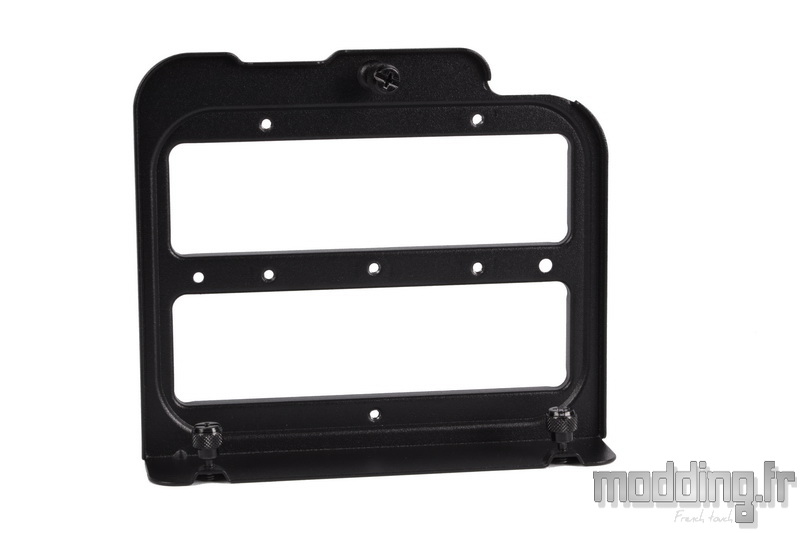

La platine de fixation des deux cages HDD du cache-alimentation.

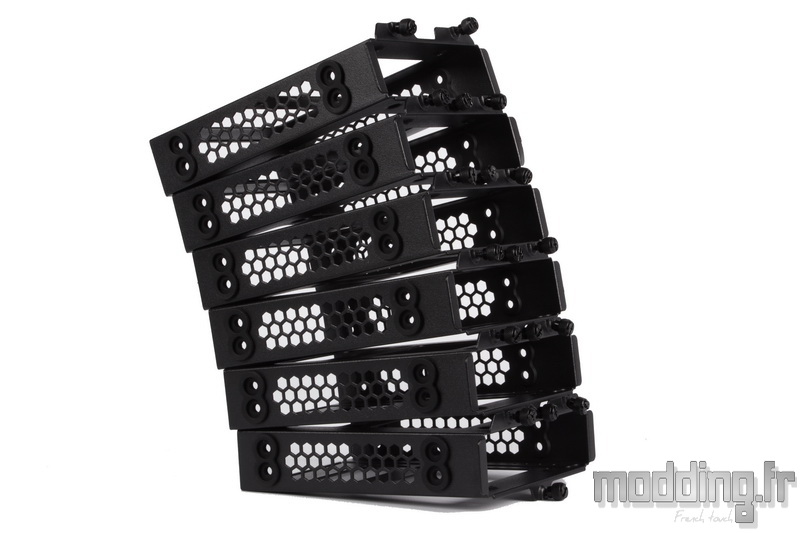

Le Carbide 678C embarque 6 cages HDD.

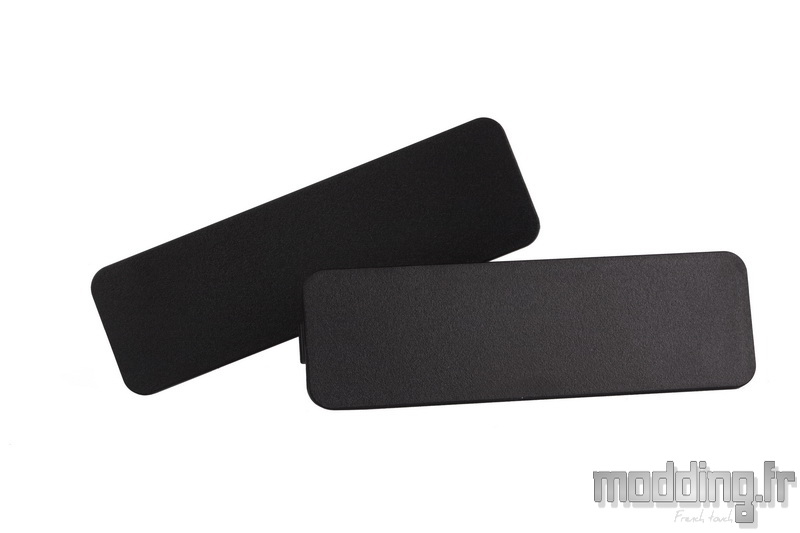

Mais seulement deux caches…
On se répète, mais on aime bien parfois insister sur ces points qui ne devraient pas échapper aux designers.

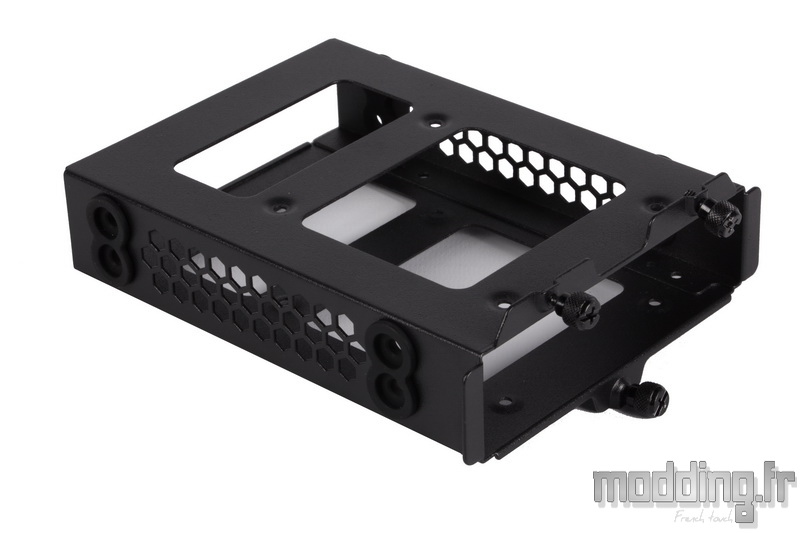

Chacune des cages est dotée de silentblocs prenant en charge le disque dur 3.5″.
Sur chacune des faces de la structure, nous avons des points de fixation dédiés au format 2.5″.
Ce qui fait que chacune d’elles peut accueillir jusqu’à 2 unités 2.5″.
En l’absence de silentblocs spécifiques, on privilégie l’installation de SSD.

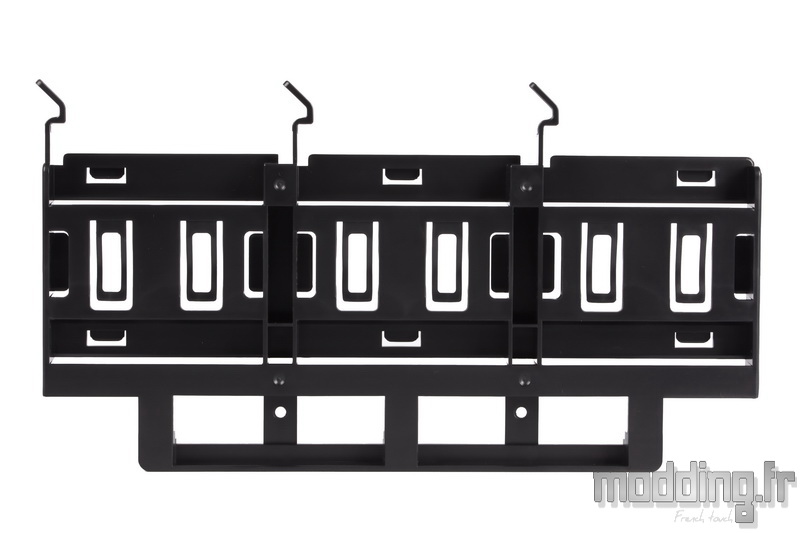

Corsair doit avoir un sacré stock de ce support SSD pour continuer à les intégrer dans ses boitiers.

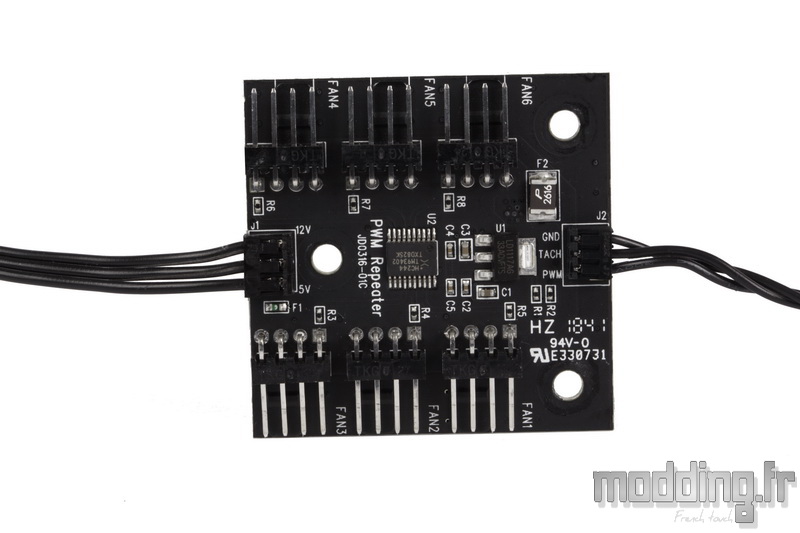

Le répéteur PWM.
Il est équipé de 6 prises ventilateurs 4-pins. Nous pouvons brancher des ventilateurs dotés d’une prise 3-pins, mais la gestion PWM de ce HUB ne fournit qu’une alimentation en 12 V et donc nous n’aurons pas de variation de la vitesse pour ce type de ventilateur.
La prise, à gauche sur la photo, correspond à l’alimentation du répéteur. Le câble branché dispose d’une prise Sata.
La prise, à droite sur la photo, correspond au branchement sur la prise PWM de la carte mère.

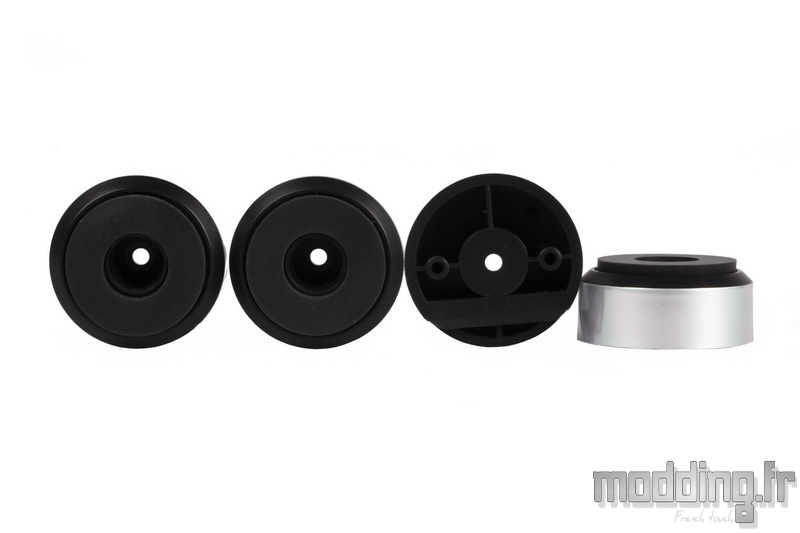

Les pieds de type Hifi sont fixés au châssis par une vis.
Nous veillons à bien orienter le pied de façon à ce que l’encoche présente au niveau de sa structure en plastique soit positionnée vers le filtre inférieur.

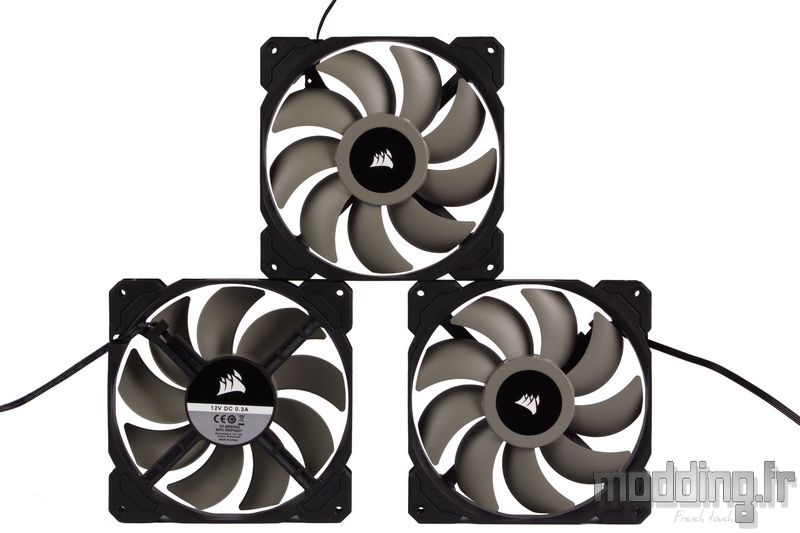

Trois ventilateurs en 140 mm prennent place au sein du Carbide 678C.
Ils font partie de la série SP.
Ne cherchons pas un rétroéclairage, nous n’avons aucune LED au sein de leur structure.

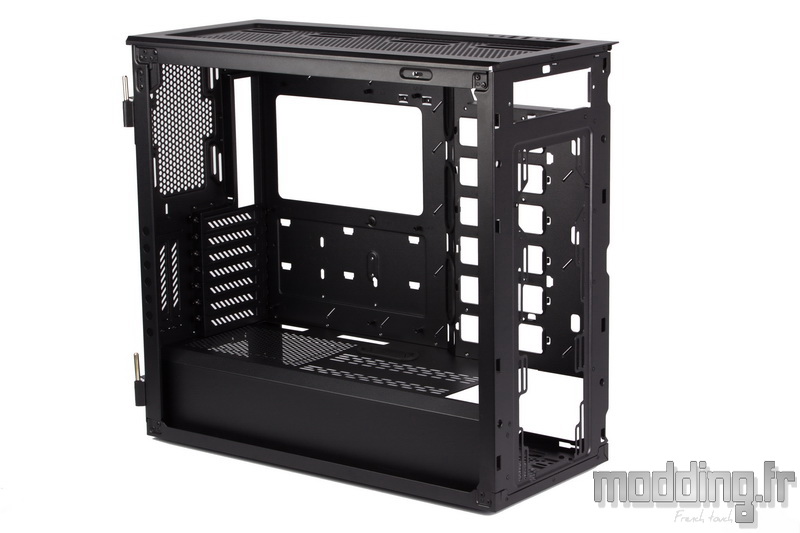

Mis à part les équerres PCI et les gonds, tous les autres éléments du châssis sont fixés entre eux par des rivets.
Il en est de même pour le cache-alimentation.
